1 DOCUMENTACIÓN DE PROYECTOS TÉCNICOS
Tema 2

2 INDICE 1. Generalidades. 2. Memoria. 3. Planos.
2.1. Memoria Descriptiva. 2.2. Anexos a la Memoria. 3. Planos. 4. Pliego de Condiciones. 4.1. Pliego de Condiciones Generales. 4.2. Pliego de Condiciones Particulares. 5. Presupuesto.

3 INDICE

4 1. GENERALIDADES. Para que un proyecto tenga validez legal debe estar constituido como mínimo por: 1º DOCUMENTO …………… MEMORIA (con sus anexos correspondientes). 2º DOCUMENTO PLANOS. 3º DOCUMENTO …………… PLIEGO DE CONDICIONES. 4º DOCUMENTO …………… MEDICIONES-PRESUPUESTOS. Dos documentos tienen carácter y efectos contractuales Con carácter Contractual: PLANOS. PLIEGO DE CONDICIONES. Con carácter Informativo: MEMORIA. MEDICIONES-PRESUPUESTO. Otros.

5 Algunas características de los documentos son:
Los únicos que tienen facultad legal para la realización y ejecución de los proyectos son los Ingenieros, tanto Técnicos como Superiores. Algunas características de los documentos son: El lenguaje escrito empleado debe ser claro, conciso y concreto. Todas las hojas deben tener tamaño UNE A4 (297x210 mm.) o dobladas a ese tamaño. Todas las hojas deben ir numeradas. Todas las copias deben ir firmadas de puño y letra. Todos los planos deben ir firmados, uno por uno, a mano. El doblado de los planos se realizará según norma UNE. Etc.

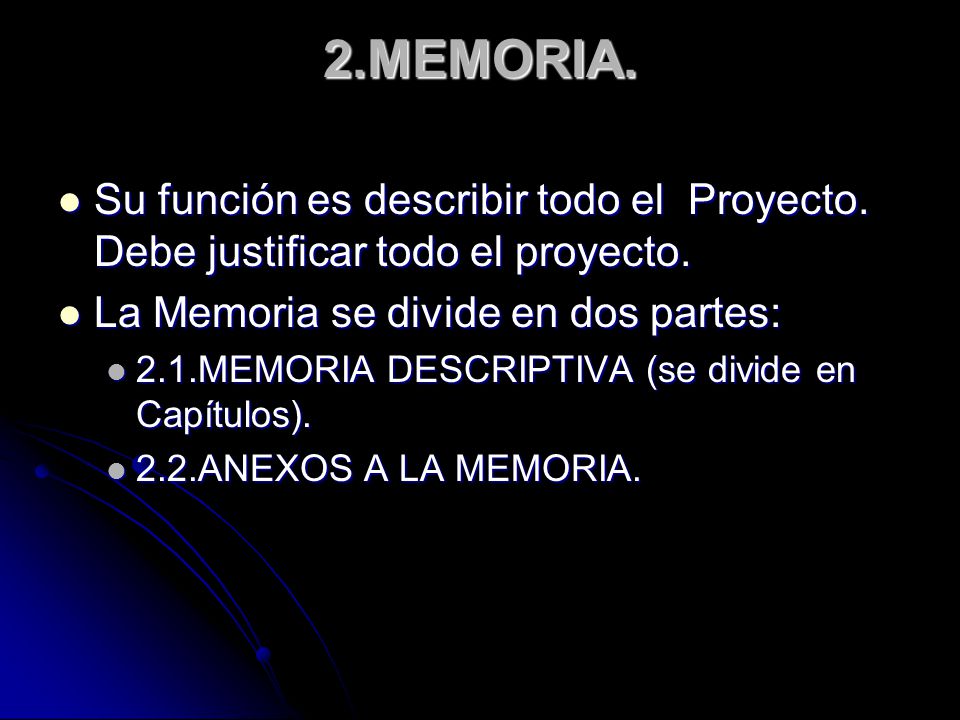

6 2.MEMORIA. Su función es describir todo el Proyecto. Debe justificar todo el proyecto. La Memoria se divide en dos partes: 2.1.MEMORIA DESCRIPTIVA (se divide en Capítulos). 2.2.ANEXOS A LA MEMORIA.

7 2.1. MEMORIA DESCRIPTIVA. Peticionario. Objeto del proyecto.
Antecedentes. Viabilidad del proyecto. Localización Maquinaria y Equipos. Instalaciones. Estudio Básico o Plan de Seguridad e Higiene. Planificación y Programación de las obras e instalaciones. Resumen General.

8 2.2. ANEXOS A LA MEMORIA. Los Anexos a la memoria serán todos aquellos que se consideren necesarios. ANEXO I: DOCUMENTACIÓN. Legislación General, Estudios Previos, etc. ANEXO II: TERRENOS Estudios Topográficos. ANEXO III: EMPLAZAMIENTO Edificios, Instalaciones, etc. ANEXO IV: DISTRIBUCIÓN EN PLANTA Flujos, Recorridos, Almacenes, etc. ANEXO V: CÁLCULOS JUSTIFICATIVOS Eléctricos, Mecánicos, Térmicos, etc. ANEXO VI: PLANIFICACIÓN, PROGRAMACIÓN Y CONTROL Diagramas de Gantt, Pert, etc. ANEXO VII: EVALUACIÓN MEDIOAMBIENTAL.

9

10 3. PLANOS. Es un documento con carácter vinculante, junto con el Pliego de Condiciones. Son parte del Contrato de Obra entre la Propiedad y el Contratista. Todos los planos deben ser completos y a escala. Todos deben ir firmados, de puño y letra por el proyectista, y además con la fecha.

11 3.1. Formato. Tipo de Papel: UNE - A0: 841 mm. x 1189 mm.

12 3.2. Clasificación. (Tipos)
Croquis o Bocetos (Anteproyecto). En un Croquis se representan únicamente los elementos que nos interesan, y en todo caso, se complementan con la ubicación de los mismos. 3.2.2.Esquemas (unifilares, multifilares). Los esquemas eléctricos más empleados en los proyectos son los denominados “Esquemas de Conexiones” representan de forma simbólica las conexiones . También son muy empleados los denominados “Esquemas de Emplazamiento” representan de forma simbólica la ubicación de los distintos dispositivos de las instalaciones 3.2.1.Planos. Es la representación en dos dimensiones, a escala, del conjunto de elementos tridimensionales que componen una obra Planos de Localización Planos Generales o de Conjunto Planos de Detalle

13 3.3. Escalas. De un plano es la proporción entre la dimensión de un elemento en el plano y la que tiene en la realidad Permita diferenciar con claridad unos elementos de otro. El tamaño del plano resultante sea manejable con facilidad. La escala esté normalizada. Permita la medición de las distintas unidades del proyecto que se representan en el plano. Existen dos tipos de escalas: Escalas de Reducción y Escalas de Ampliación En el caso de que en un mismo plano existan detalles a diferentes escalas se señalarán en el cajetín

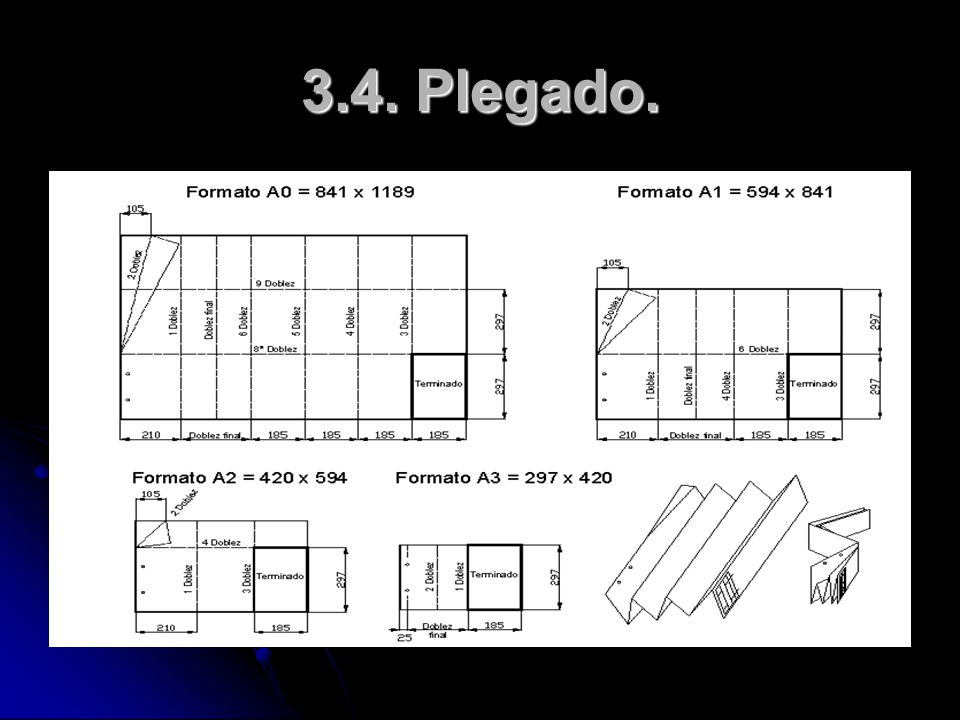

14 3.4. Plegado.

15

16 4.PLIEGO DE CONDICIONES. Recogen las exigencias de índole técnica, legal y económica que han de regir la ejecución del proyecto Es un documento vinculante al igual que los planos, que se incorpora al contrato de ejecución de obra. Debe estar firmado de puño y letra por el proyectista con la fecha indicada. El documento consta de dos grandes apartados: PLIEGO DE CONDICIONES GENERALES. PLIEGO DE CONDICIONES PARTICULARES.

17 4.1. Pliego de Condiciones Generales.
Pliego de Condiciones Generales Facultativas. Pliego de Condiciones Generales Administrativas. Pliego de Condiciones Generales Legales.

18 4.1.1. Pliego de Condiciones Generales Facultativas (Técnicas)
Regulan las relaciones entre el contratista y el Director de Obra Obligaciones y Derechos del Contratista. Obligaciones y Facultades de la Dirección de Obra. Libro de Órdenes. Replanteo y Preparación de la Obra. Planificación: comienzo, ritmo, plazos y condiciones generales de ejecución del trabajo. Control de Calidad y Ensayos. Obras defectuosas y modificaciones por causa de fuerza mayor. Partidas Alzadas. Recepción Provisional. Plazo de Garantía. Recepción Definitiva

19 4.1.2. Pliego de Condiciones Generales Administrativas (Económicas).
Las relaciones entre la Propiedad y el Contratista Fianza. Penalizaciones. Composición de Precios. Mejoras y Modificaciones. Revisión de Precios. Medición, Valoración y Abono de los Trabajos (Certificaciones). Condiciones del pago de la Maquinaria. Seguros y Conservación de las Obras (Responsabilidad).

20 4.1.3. Pliego de Condiciones Generales Legales.
Fija las condiciones legales que debe cumplir el Contratista y especifica el tipo de Contrato y adjudicación que ha de regir. Contratista. Contrato. Adjudicación de las Obras. Arbitraje y Jurisdicción Competente. Responsabilidades del Contratista. Impuestos. Daños a terceros. Causas principales de Rescisión del Contrato.

21 4.2. Pliego de Condiciones Particulares (Normativa).
Establece las especificaciones particulares para la obra, por lo que estará constituido por las Normas que afectan a los Materiales, Maquinaria, Equipos e Instalaciones que intervienen en el proyecto. En España Normas UNE (Una Norma Española). En caso de no existir una norma española se hará uso de una Norma Extranjera, debiéndose indicar: Que norma se trata. La Traducción de la misma. La adaptación a la unidades normalizadas españolas

22

23 5. PRESUPUESTO. Documento que refleja el Coste del Proyecto. No incluye los siguientes: Gastos de Explotación. Amortización. Rentabilidad.

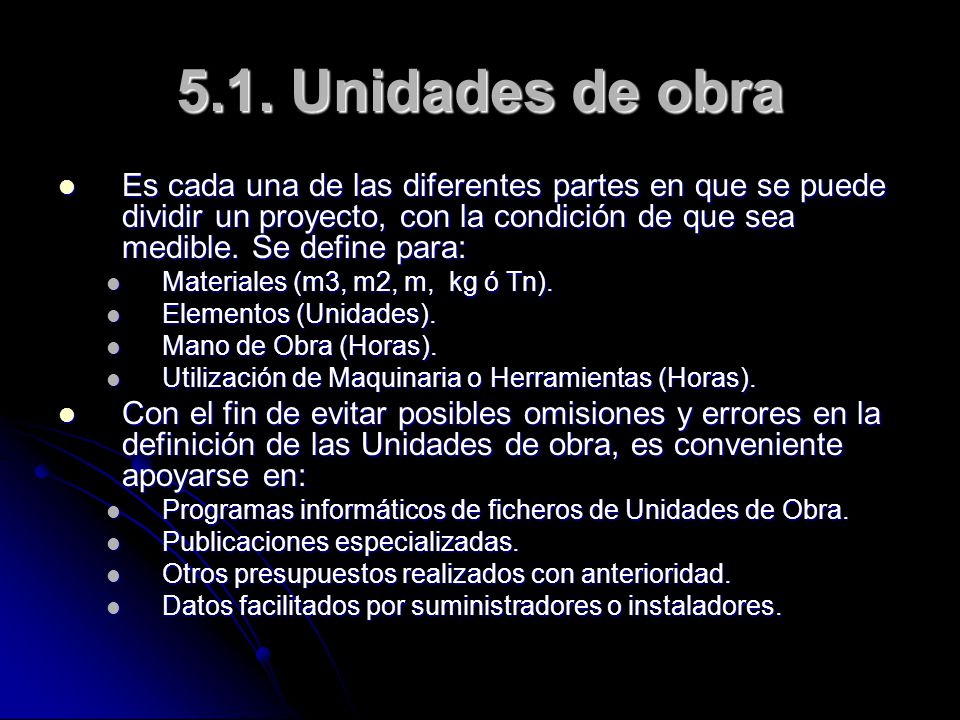

24 5.1. Unidades de obra Es cada una de las diferentes partes en que se puede dividir un proyecto, con la condición de que sea medible. Se define para: Materiales (m3, m2, m, kg ó Tn). Elementos (Unidades). Mano de Obra (Horas). Utilización de Maquinaria o Herramientas (Horas). Con el fin de evitar posibles omisiones y errores en la definición de las Unidades de obra, es conveniente apoyarse en: Programas informáticos de ficheros de Unidades de Obra. Publicaciones especializadas. Otros presupuestos realizados con anterioridad. Datos facilitados por suministradores o instaladores.

25 5.2. Cuadros de Precios. Es necesario conocer una serie de Cuadros de Precios que permiten determinar el precio de la Unidad de Obra deseada. Estos cuadros son: CUADRO DE PRECIOS Nº1: “MANO DE OBRA”. CUADRO DE PRECIOS Nº2: “MATERIALES”. CUADRO DE PRECIOS Nº3: “PRECIOS UNITARIOS”. CUADRO DE PRECIOS Nº4: “PRECIOS DESCOMPUESTOS

26 5.3. Presupuestos Parciales.
Representan el coste o presupuesto de cada unidad constructiva, cada una de las cuales se recogen en Capítulos formados cada uno de ellos por todas las partidas con unidades de obra afines.

27 5.4.Presupuestos de Ejecución Material.
Se obtiene mediante la suma de todos los presupuestos parciales, se presentan en un Resumen de Capítulos Parciales y representan el Coste Propio de la Obra.

28 5.5. Presupuestos de Ejecución por Contrata.
Resulta de aplicar al Presupuesto de Ejecución Material los coeficientes estimados por el Contratista por los conceptos de Gastos Generales, Impuestos (18% IVA) y Beneficio Industrial. Representa lo que la Propiedad tiene que pagar al Contratista.

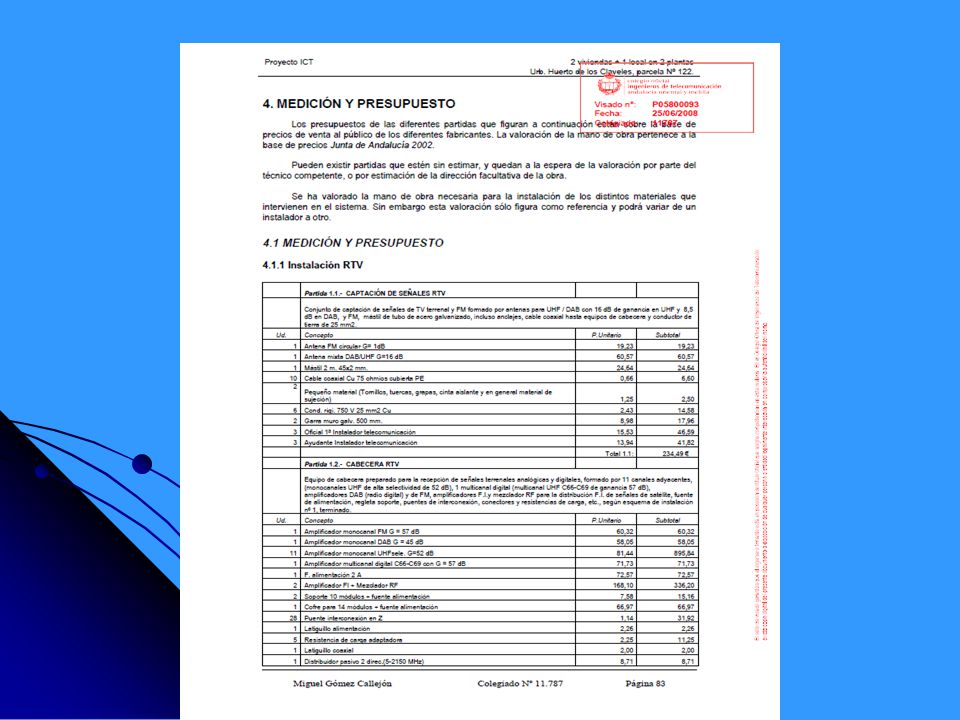

29
