1 1 Señales del bus

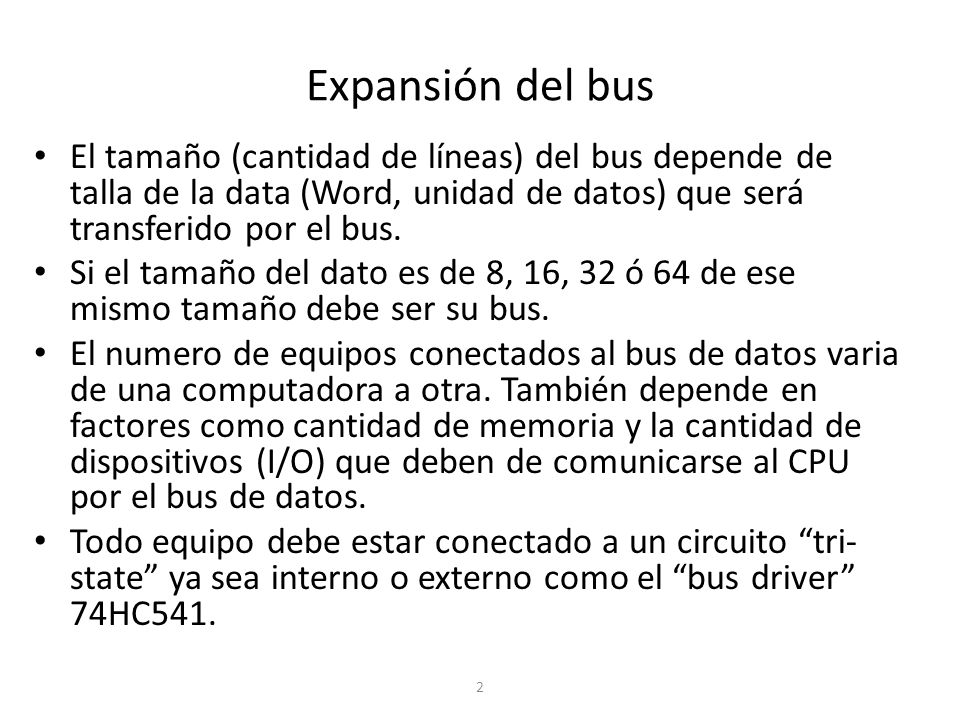

2 2 Expansión del bus El tamaño (cantidad de líneas) del bus depende de talla de la data (Word, unidad de datos) que será transferido por el bus. Si el tamaño del dato es de 8, 16, 32 ó 64 de ese mismo tamaño debe ser su bus. El numero de equipos conectados al bus de datos varia de una computadora a otra. También depende en factores como cantidad de memoria y la cantidad de dispositivos (I/O) que deben de comunicarse al CPU por el bus de datos. Todo equipo debe estar conectado a un circuito “tri- state” ya sea interno o externo como el “bus driver” 74HC541.

3 3 Expansión del bus

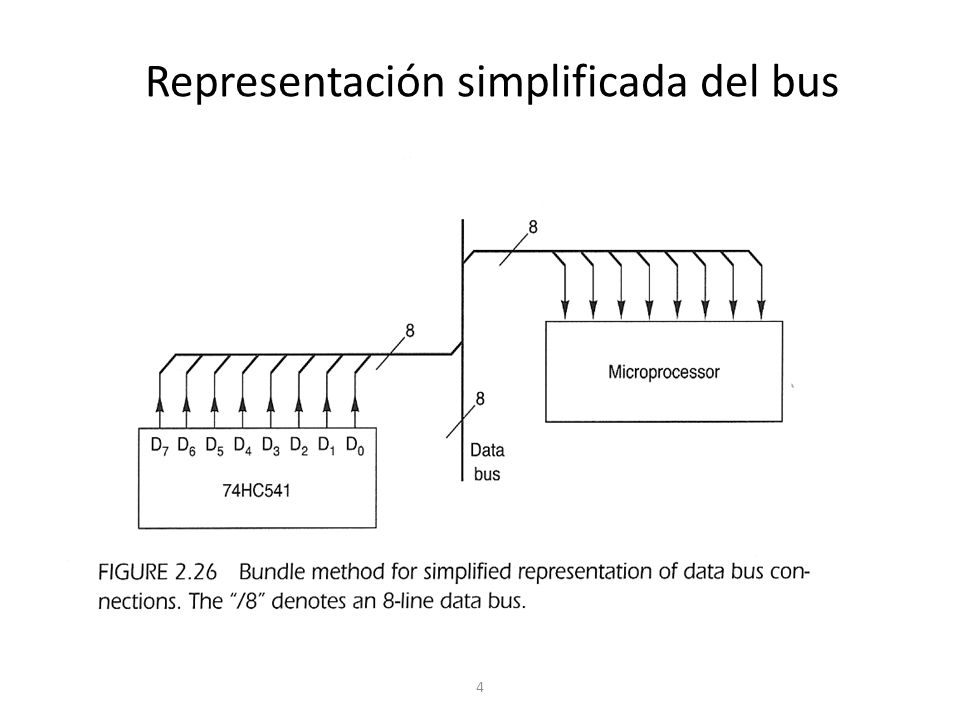

4 4 Representación simplificada del bus

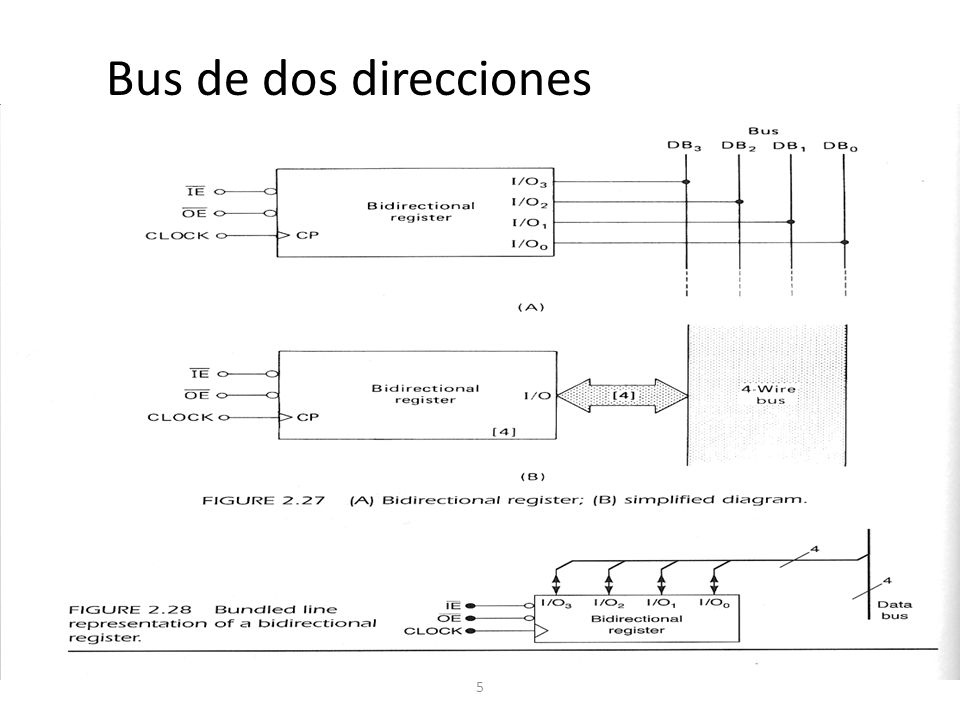

5 5 Bus de dos direcciones

6 6 Decodificadores Los decodificadores (decoders) se utilizan para que según la combinación en las entradas o código entonces sea elegida la correspondiente salida. La cantidad de entradas (N bits) del decodificador determina la cantidad de combinaciones y salidas (2 N ) posibles del mismo.

7 7

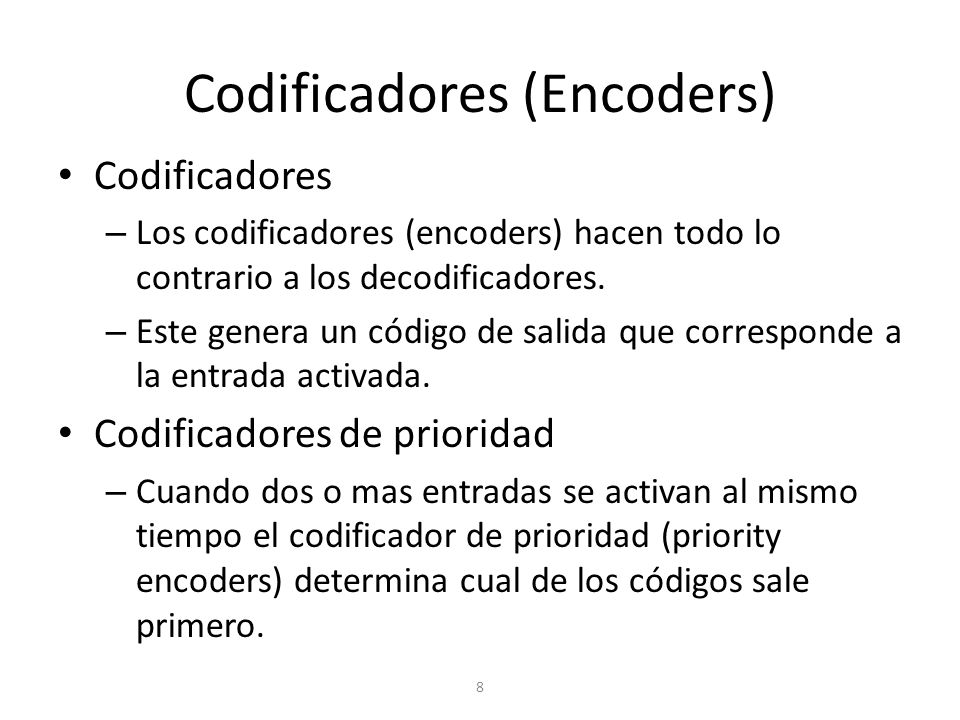

8 8 Codificadores (Encoders) Codificadores – Los codificadores (encoders) hacen todo lo contrario a los decodificadores. – Este genera un código de salida que corresponde a la entrada activada. Codificadores de prioridad – Cuando dos o mas entradas se activan al mismo tiempo el codificador de prioridad (priority encoders) determina cual de los códigos sale primero.

9 9

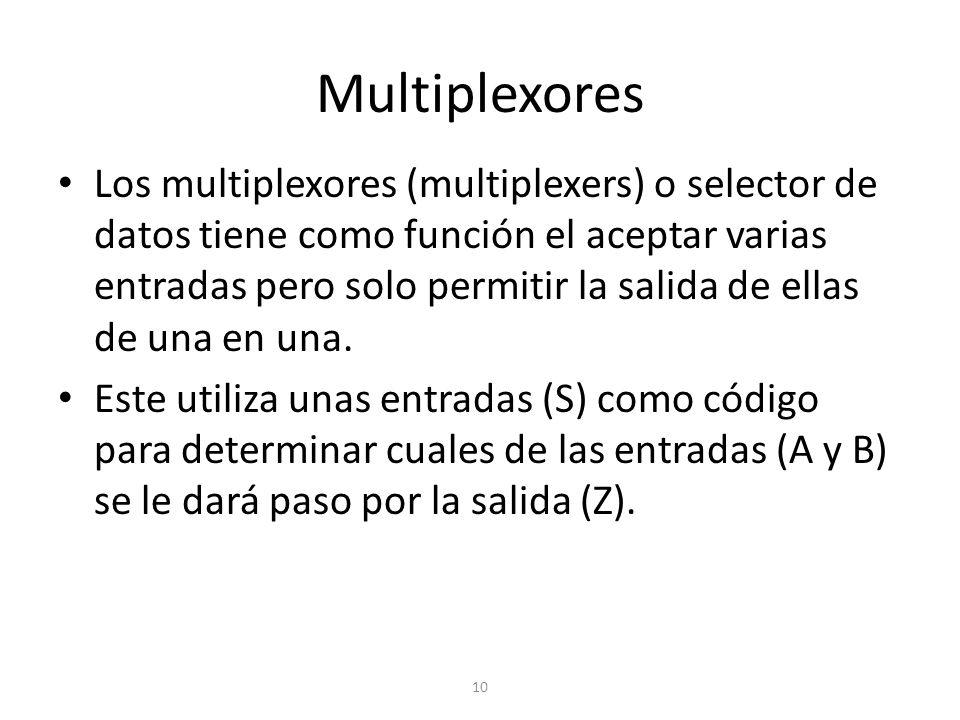

10 10 Multiplexores Los multiplexores (multiplexers) o selector de datos tiene como función el aceptar varias entradas pero solo permitir la salida de ellas de una en una. Este utiliza unas entradas (S) como código para determinar cuales de las entradas (A y B) se le dará paso por la salida (Z).

11 11
