1 Maestría en Ingeniería Electrónica
Curso propedéutico Sistemas Digitales Lógica Mezclada M.C. Ricardo Álvarez González

2 Escribir Ecuación en pizarrón
Implementación en lógica positiva de Y=A+B.C./D, usando la ley de De Morgan y compuertas NOR Escribir Ecuación en pizarrón Escribir la implementación de la ecuación en lógica positiva

3 Lógica Mezclada Deseamos sintetizar (crear) una realización física de cualquier expresión lógica en una manera natural y rigurosa. Deseamos ser capaces de analizar una realización física y recuperar directamente las expresiones lógicas originales

4 Condiciones para sintetizar diagramas mostrando claramente la lógica y el hardware
La notación debe representar expresiones de álgebra booleana en la forma AND, OR y NOT La correspondencia entre un valor lógico (T ó F) y su contraparte de voltaje (H ó L) debe ser evidente en cualquier parte del diagrama del circuito La notación debe identificar claramente cada dispositivo físico en el circuito.

5 Lógica Mezclada La clave para satisfacer estos requerimientos es una representación llamada Lógica Mezclada Esta notación se publicó por primera vez en 1971 se usó en las computadoras Philco TRANSAC en 1957 y la técnica probablemente sea aún mas vieja

6 Nombres de señal en lógica mezclada
En un circuito físico, los voltajes representan valores de variables lógicas. Nos referiremos a la representación de voltaje de una variable lógica como señal y necesitamos una regla para describir su polaridad del voltaje: Si la señal es T=L, agregamos .L al nombre de la variable lógica Si la señal es T=H, agregamos .H al nombre de la variable lógica

7 Dual AND/OR

8 Una aplicación de la ley de De Morgan muestra que la función NAND puede transformarse en la función OR con entradas invertidas

9 Mas ejemplos con otras compuertas

10 Símbolos de lógica Mezclada

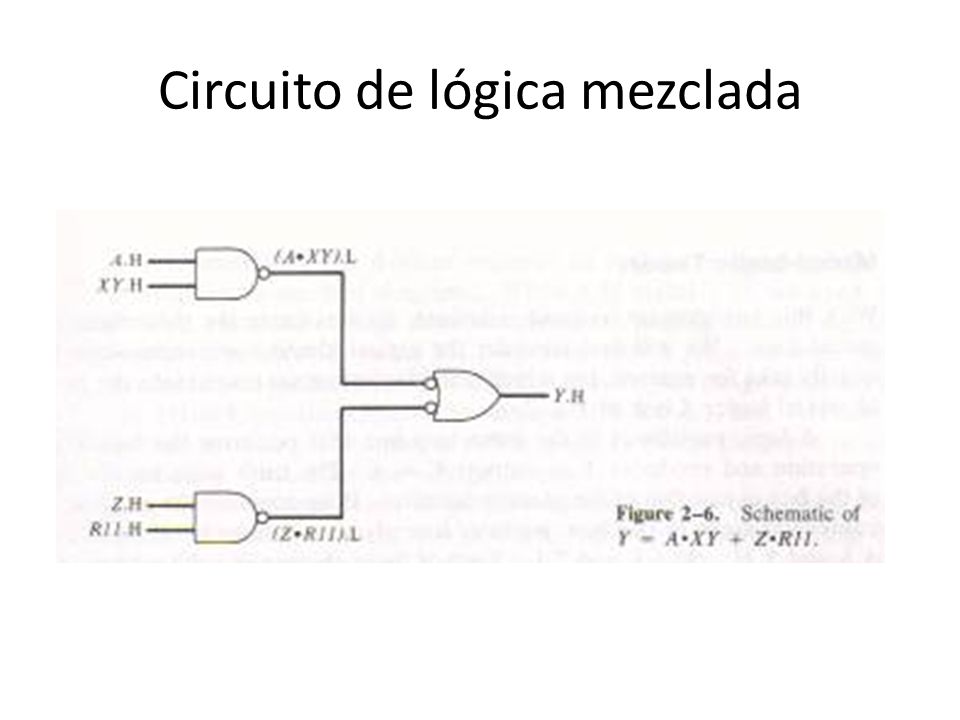

11 Circuito de lógica mezclada

12 Otro ejemplo de lógica mezclada

13

14

15 Compuertas NAND y NOR como inversores de voltaje

16 Construyendo circuitos de lógica mezclada

17

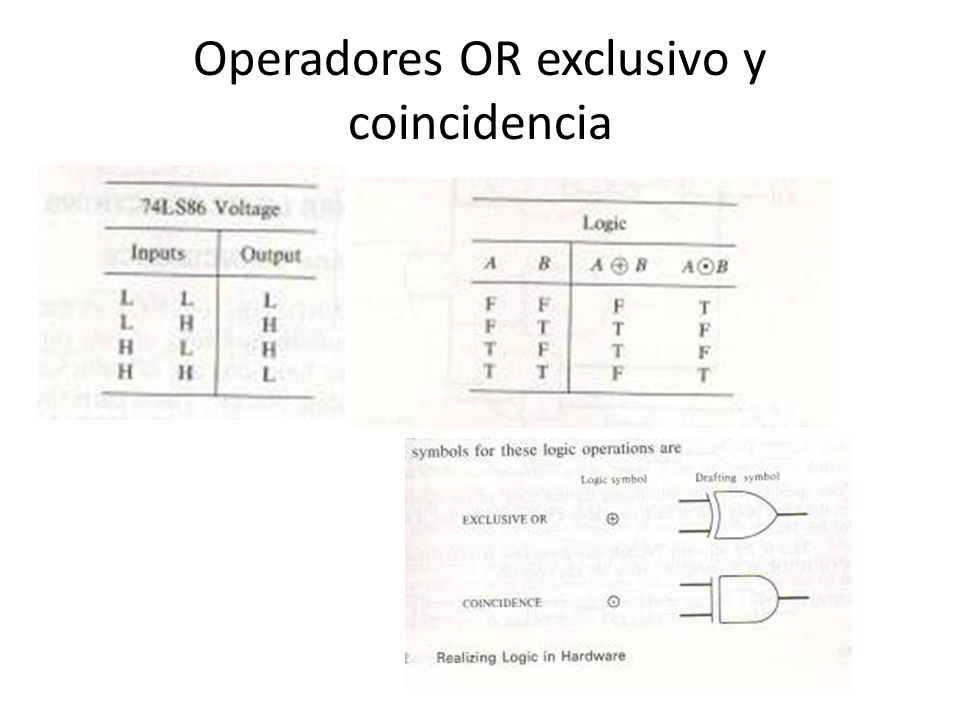

18 Operadores OR exclusivo y coincidencia

19 Operadores OR exclusivo y coincidencia

20
