1 INTEGRANTES: VERONICA SANCHEZ GOMEZ MARIA REBECA PEREZ MONTENEGRO VIRIDIANA MICHELLE JUAREZ GONZALEZ

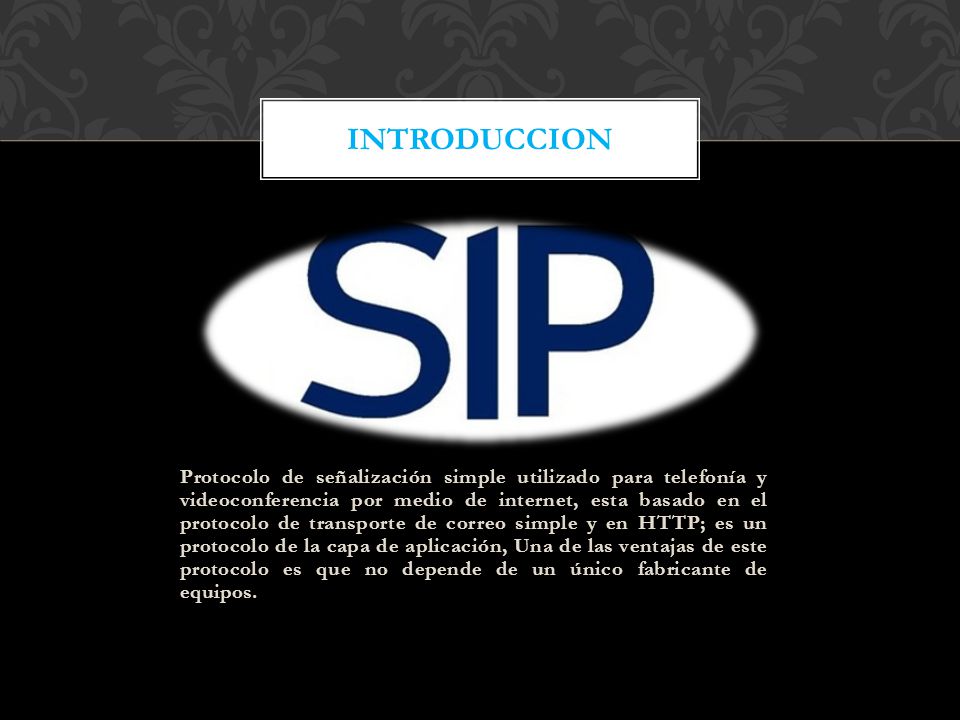

2 Protocolo de señalización simple utilizado para telefonía y videoconferencia por medio de internet, esta basado en el protocolo de transporte de correo simple y en HTTP; es un protocolo de la capa de aplicación, Una de las ventajas de este protocolo es que no depende de un único fabricante de equipos. INTRODUCCION

3 ESTRUCTURA Y FORMATO petición – respuesta

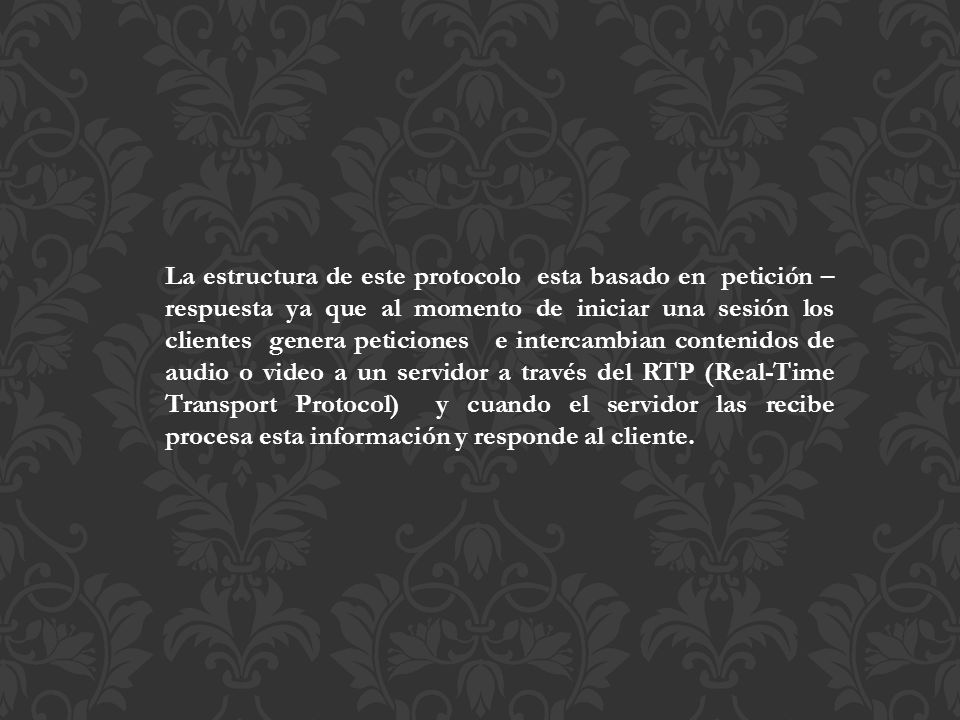

4 La estructura de este protocolo esta basado en petición – respuesta ya que al momento de iniciar una sesión los clientes genera peticiones e intercambian contenidos de audio o video a un servidor a través del RTP (Real-Time Transport Protocol) y cuando el servidor las recibe procesa esta información y responde al cliente.

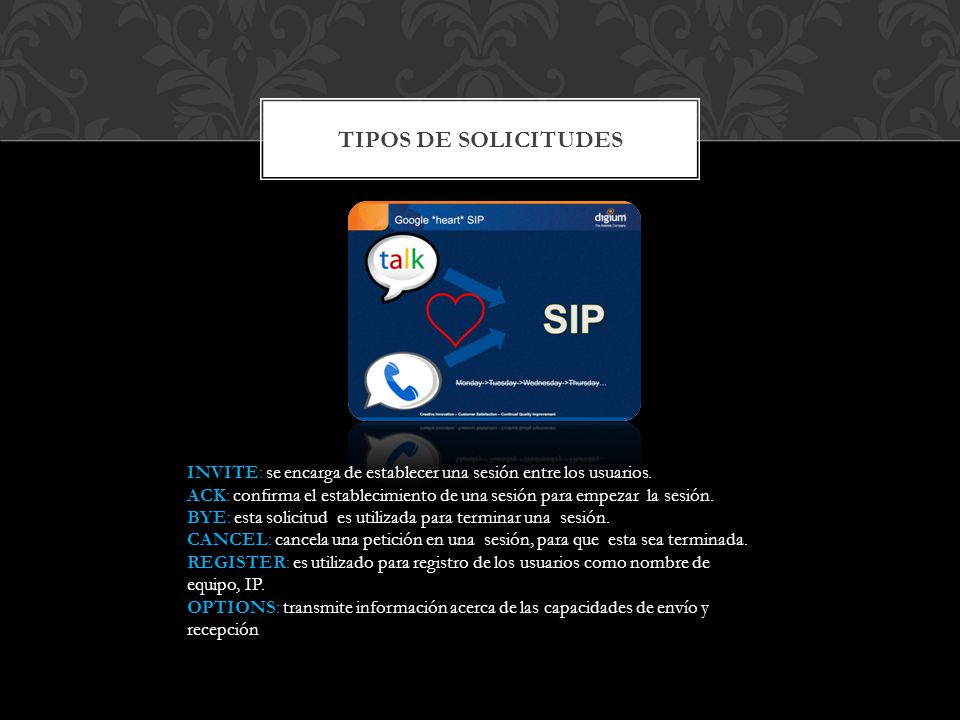

5 INVITE: se encarga de establecer una sesión entre los usuarios. ACK: confirma el establecimiento de una sesión para empezar la sesión. BYE: esta solicitud es utilizada para terminar una sesión. CANCEL: cancela una petición en una sesión, para que esta sea terminada. REGISTER: es utilizado para registro de los usuarios como nombre de equipo, IP. OPTIONS: transmite información acerca de las capacidades de envío y recepción TIPOS DE SOLICITUDES

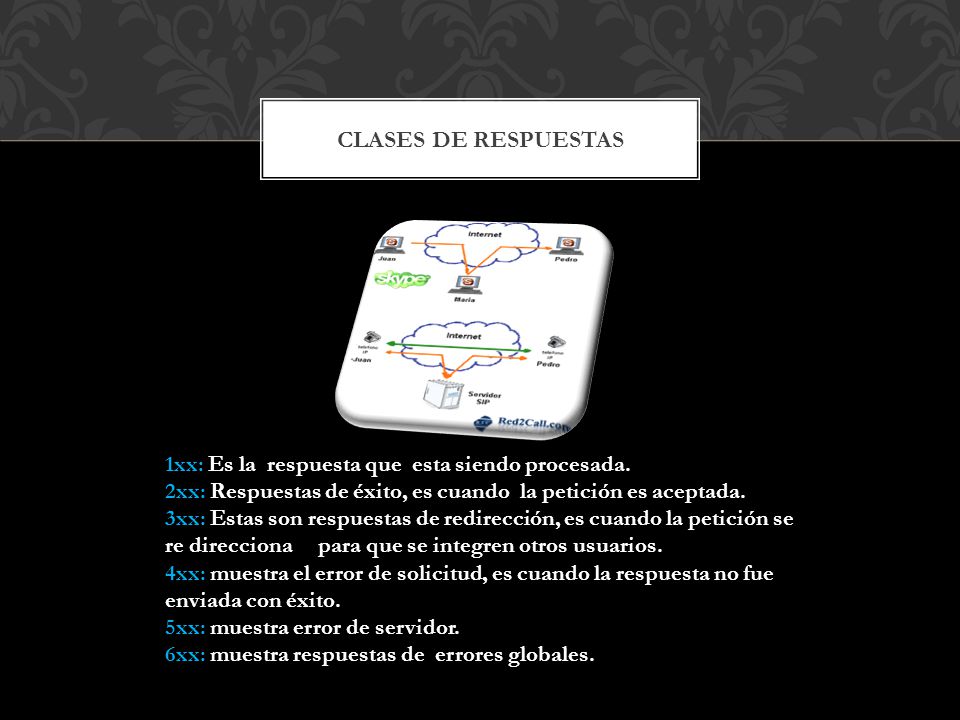

6 1xx: Es la respuesta que esta siendo procesada. 2xx: Respuestas de éxito, es cuando la petición es aceptada. 3xx: Estas son respuestas de redirección, es cuando la petición se re direcciona para que se integren otros usuarios. 4xx: muestra el error de solicitud, es cuando la respuesta no fue enviada con éxito. 5xx: muestra error de servidor. 6xx: muestra respuestas de errores globales. CLASES DE RESPUESTAS

7 PROTOCOLO SIP ARQUITECTURA

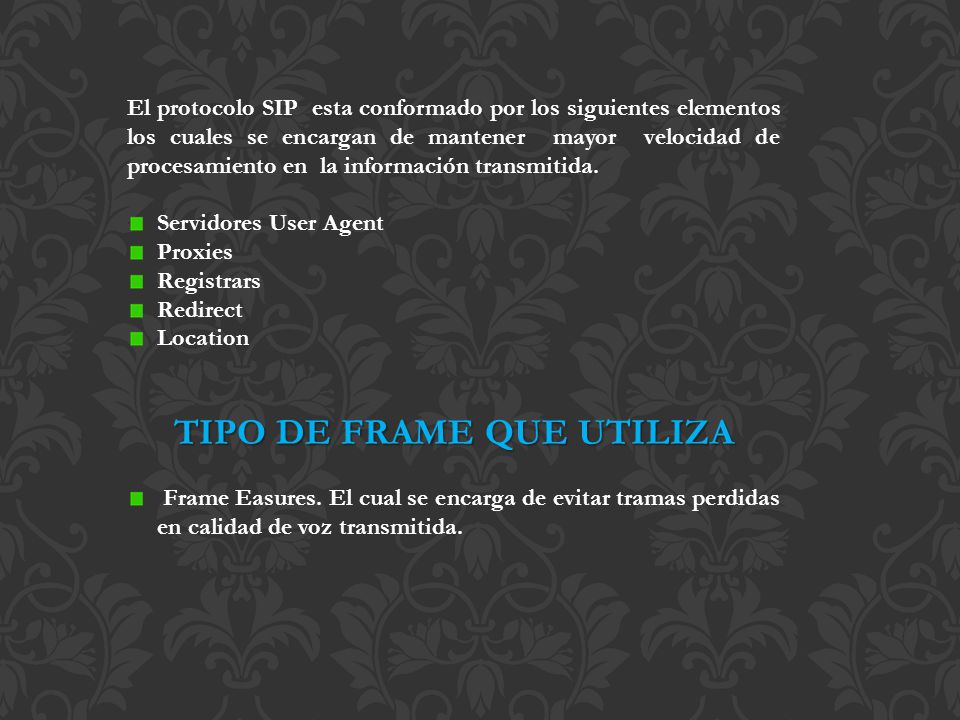

8 El protocolo SIP esta conformado por los siguientes elementos los cuales se encargan de mantener mayor velocidad de procesamiento en la información transmitida. Servidores User Agent Proxies Registrars Redirect Location TIPO DE FRAME QUE UTILIZA Frame Easures. El cual se encarga de evitar tramas perdidas en calidad de voz transmitida.

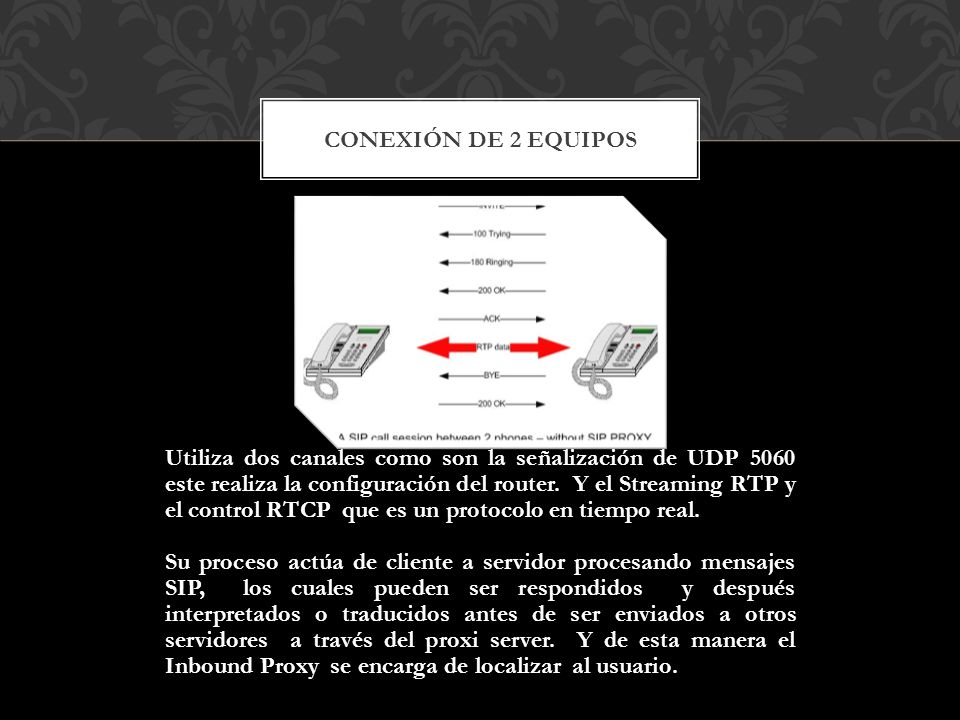

9 Utiliza dos canales como son la señalización de UDP 5060 este realiza la configuración del router. Y el Streaming RTP y el control RTCP que es un protocolo en tiempo real. Su proceso actúa de cliente a servidor procesando mensajes SIP, los cuales pueden ser respondidos y después interpretados o traducidos antes de ser enviados a otros servidores a través del proxi server. Y de esta manera el Inbound Proxy se encarga de localizar al usuario. CONEXIÓN DE 2 EQUIPOS

10 PROTOCOLO SIP MODELO OSI

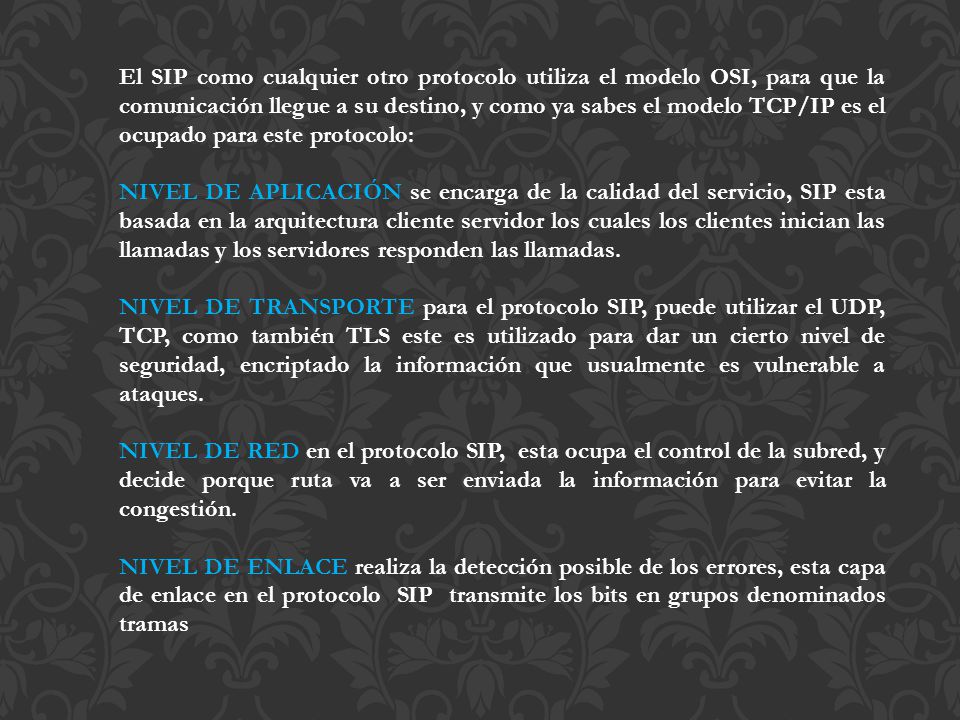

11 El SIP como cualquier otro protocolo utiliza el modelo OSI, para que la comunicación llegue a su destino, y como ya sabes el modelo TCP/IP es el ocupado para este protocolo: NIVEL DE APLICACIÓN se encarga de la calidad del servicio, SIP esta basada en la arquitectura cliente servidor los cuales los clientes inician las llamadas y los servidores responden las llamadas. NIVEL DE TRANSPORTE para el protocolo SIP, puede utilizar el UDP, TCP, como también TLS este es utilizado para dar un cierto nivel de seguridad, encriptado la información que usualmente es vulnerable a ataques. NIVEL DE RED en el protocolo SIP, esta ocupa el control de la subred, y decide porque ruta va a ser enviada la información para evitar la congestión. NIVEL DE ENLACE realiza la detección posible de los errores, esta capa de enlace en el protocolo SIP transmite los bits en grupos denominados tramas

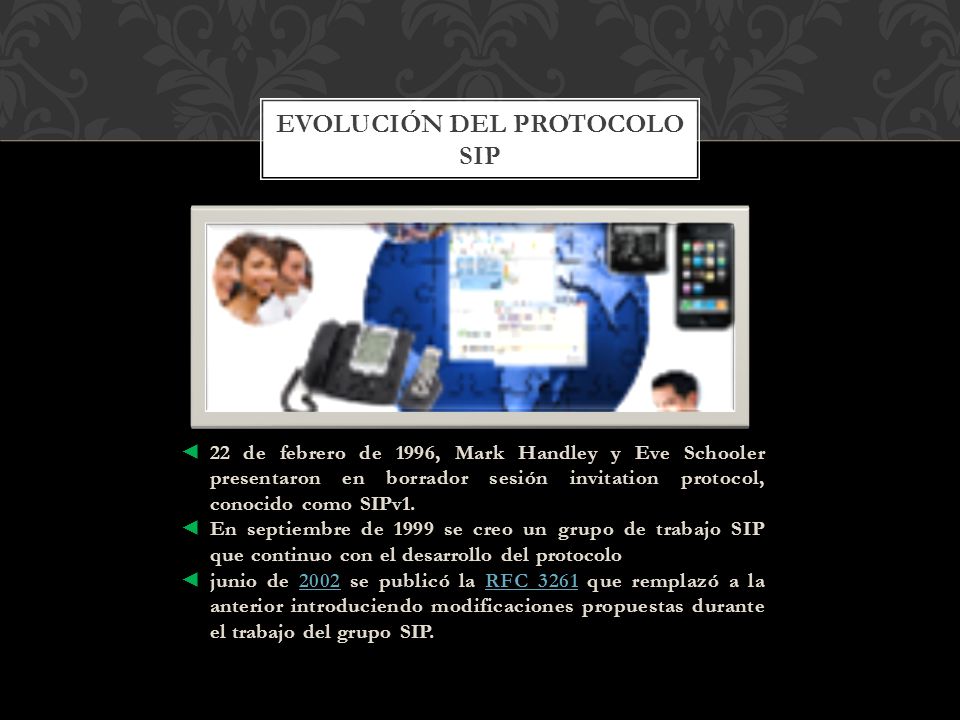

12 ◄22 de febrero de 1996, Mark Handley y Eve Schooler presentaron en borrador sesión invitation protocol, conocido como SIPv1. ◄En septiembre de 1999 se creo un grupo de trabajo SIP que continuo con el desarrollo del protocolo ◄junio de 2002 se publicó la RFC 3261 que remplazó a la anterior introduciendo modificaciones propuestas durante el trabajo del grupo SIP.2002RFC 3261 EVOLUCIÓN DEL PROTOCOLO SIP

13 PROTOCOLO SIP TRAMAS Y TUNNELLING

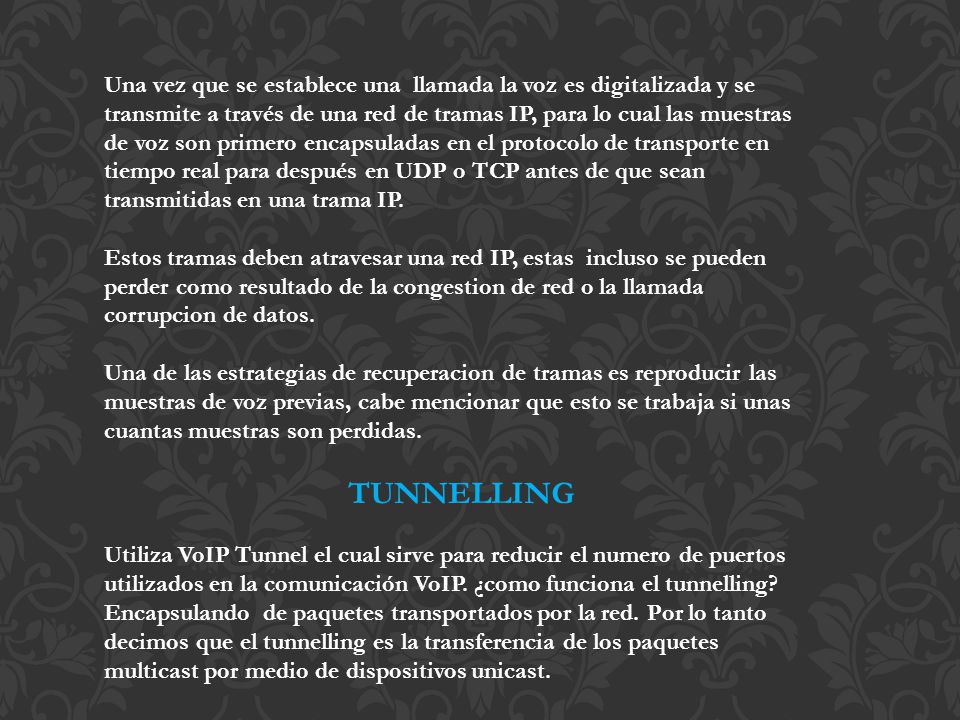

14 Una vez que se establece una llamada la voz es digitalizada y se transmite a través de una red de tramas IP, para lo cual las muestras de voz son primero encapsuladas en el protocolo de transporte en tiempo real para después en UDP o TCP antes de que sean transmitidas en una trama IP. Estos tramas deben atravesar una red IP, estas incluso se pueden perder como resultado de la congestion de red o la llamada corrupcion de datos. Una de las estrategias de recuperacion de tramas es reproducir las muestras de voz previas, cabe mencionar que esto se trabaja si unas cuantas muestras son perdidas. TUNNELLING Utiliza VoIP Tunnel el cual sirve para reducir el numero de puertos utilizados en la comunicación VoIP. ¿como funciona el tunnelling? Encapsulando de paquetes transportados por la red. Por lo tanto decimos que el tunnelling es la transferencia de los paquetes multicast por medio de dispositivos unicast.

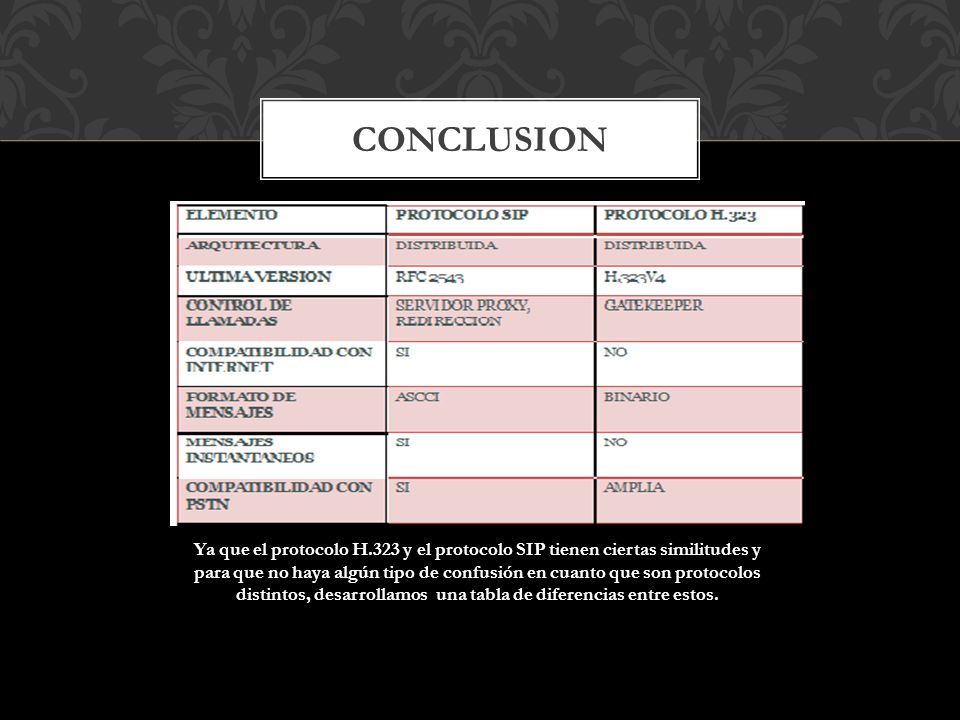

15 Ya que el protocolo H.323 y el protocolo SIP tienen ciertas similitudes y para que no haya algún tipo de confusión en cuanto que son protocolos distintos, desarrollamos una tabla de diferencias entre estos. CONCLUSION
