Tema 4: El microcontrolador PIC16F876
Antonio Cebrián
2
Contenidos Características Patillaje (pinout) Diagrama de bloques
Mapa de memoria Registros de función especial (SFR) Juego de instrucciones Periféricos
3
1. Características
4
1. Características CPU: RISC (35 instrucciones, todas las instrucciones de un ciclo salvo los saltos de 2 ciclos). Frecuencia de reloj desde DC hasta 20 MHz (diseño totalmente estático). Memoria de programa: 8k x 14 bit flash. Memoria de datos: 368 x 8 bit SRAM. Memoria de datos permanente: 256 x 8 bit EEPROM. Ocho niveles de pila. Tensión de alimentación de 2 a 5.5 V. Programación y depuración en circuito (ICD).
5

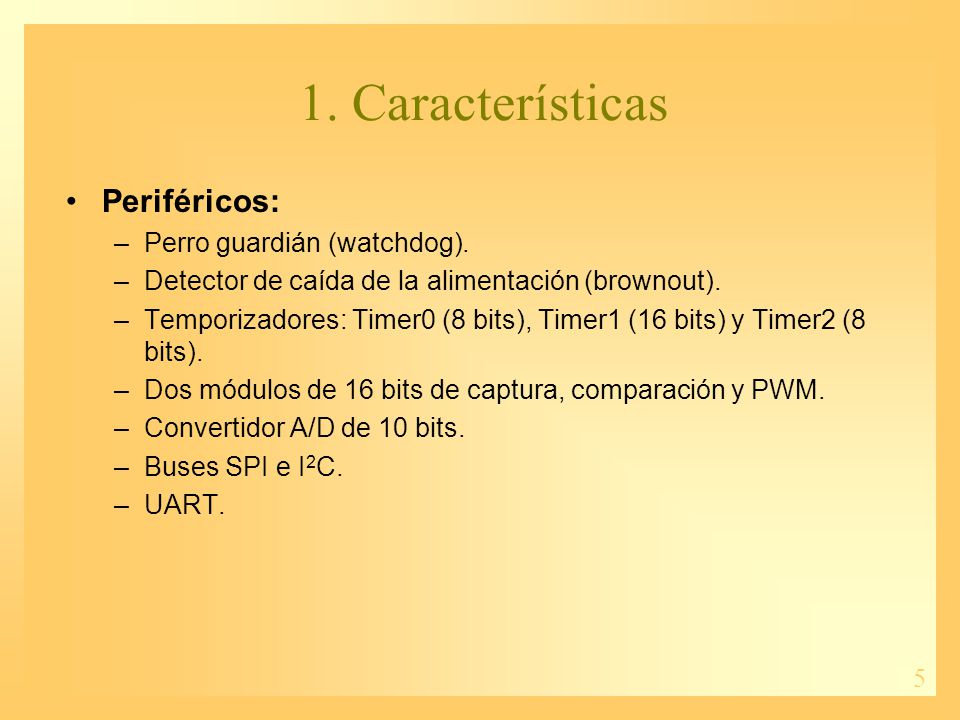

1. Características Periféricos: Perro guardián (watchdog).
Detector de caída de la alimentación (brownout). Temporizadores: Timer0 (8 bits), Timer1 (16 bits) y Timer2 (8 bits). Dos módulos de 16 bits de captura, comparación y PWM. Convertidor A/D de 10 bits. Buses SPI e I2C. UART.
6
2. Patillaje (pinout)
7
2. Patillaje (pinout)
8
3. Diagrama de bloques
10
4. Mapa de memoria
11

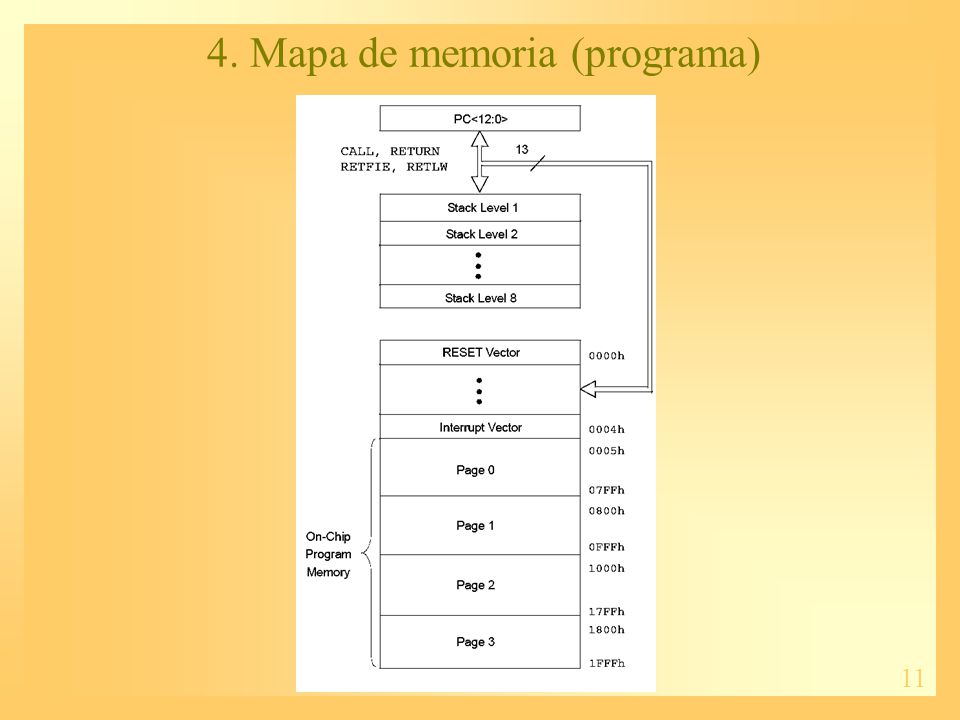

4. Mapa de memoria (programa)
12
4. Mapa de memoria (datos)
13
5. Registros de función especial (SFR)
14
5. Registros de función especial (SFR)
15
5. Registros de función especial (SFR)
16
5. Registros de función especial (SFR)
17
5. Registros de función especial (SFR)
18
6. Juego de instrucciones
19
6. Juego de instrucciones
20
6. Juego de instrucciones
21
6. Juego de instrucciones
22

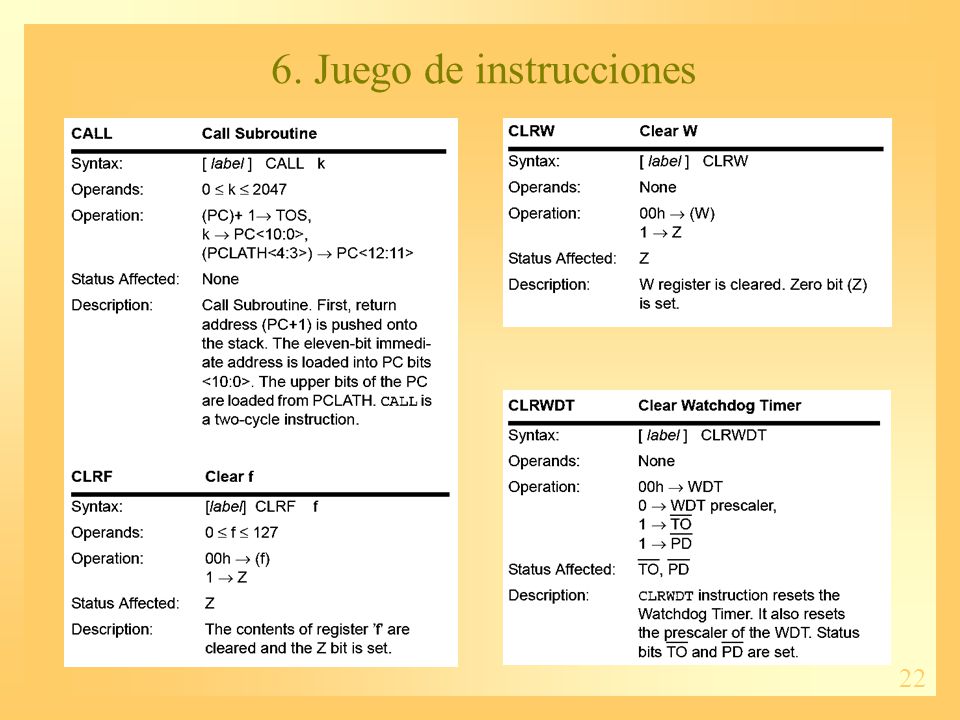

6. Juego de instrucciones
23
6. Juego de instrucciones
24
6. Juego de instrucciones
25
6. Juego de instrucciones
26
6. Juego de instrucciones
27

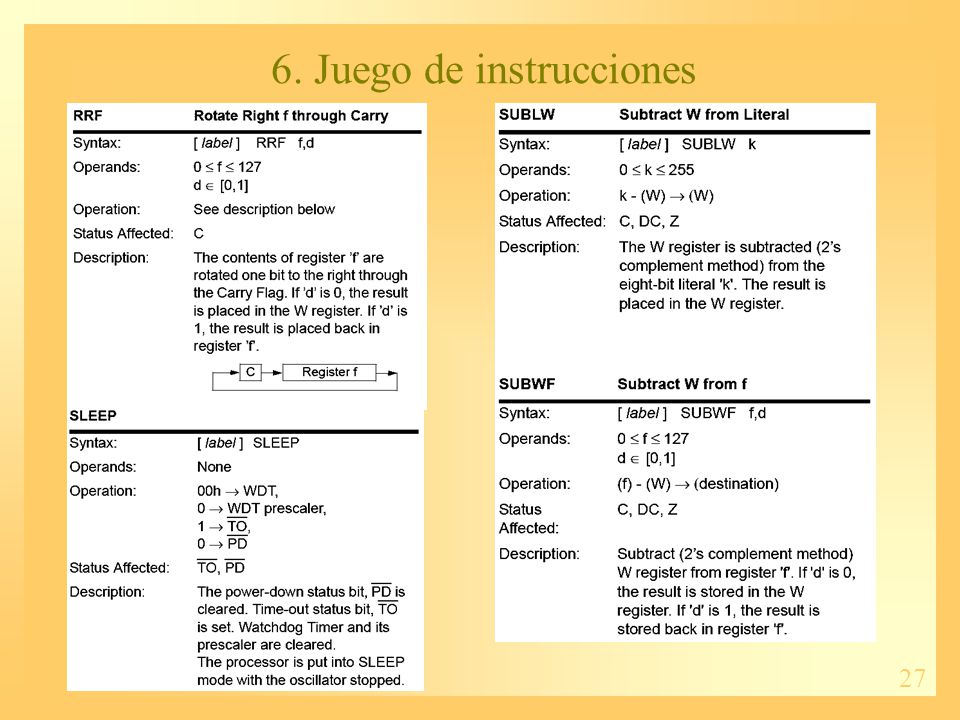

6. Juego de instrucciones
28
6. Juego de instrucciones
29
7. Periféricos
30
7. Periféricos Salidas digitales (puertos).
Entradas digitales (puertos). Temporizadores. Módulo PWM. UART. Convertidor A/D.
