1 El Microprocesador

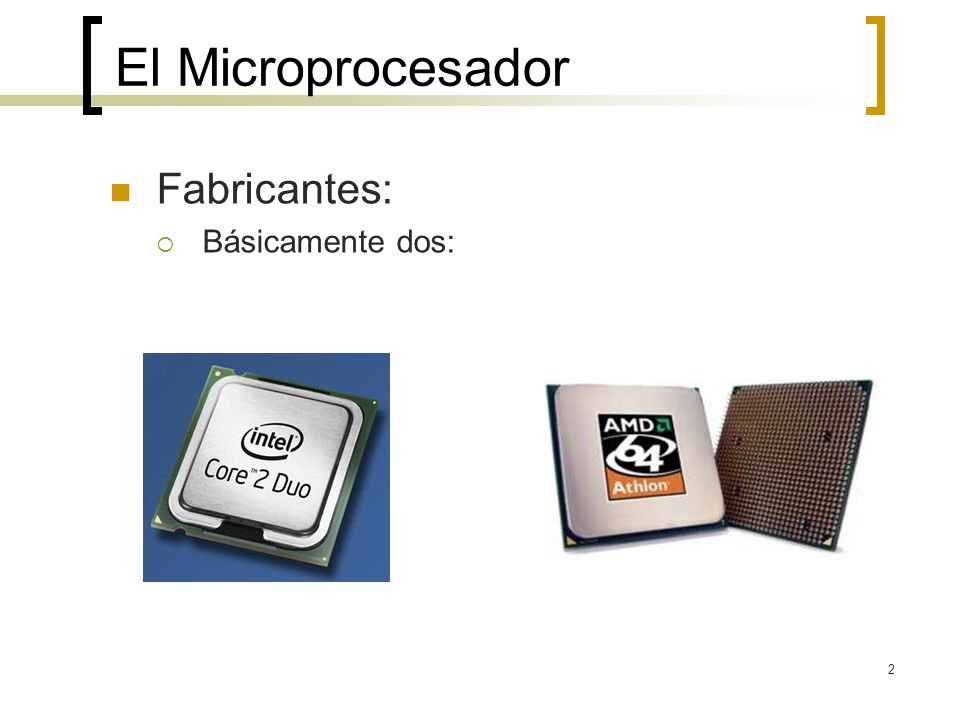

2 El Microprocesador Fabricantes: Básicamente dos:

3 El Microprocesador Hardware crítico.
No resiste ningún tipo de diagnóstico para su reparación. Podremos realizar un monitoreo de su funcionamiento: La velocidad de frecuencia, el bus, el voltaje y la temperatura con la que trabaja.

4 El Microprocesador FSB (bus frontal o Front Side Bus) y multiplicador.
Medio por el cual el procesador se comunica con el subsistema de memoria y los distintos dispositivos (es el bus de datos del procesador) (también llamada frecuencia base)

5 El Microprocesador FSB (bus frontal o Front Side Bus) y multiplicador.
Es multiplicada por un cierto valor, de manera tal que el procesador trabaje internamente a una velocidad mayor. Nació el concepto de multiplicador. Valor que depende, exclusivamente, del micro. En ciertos casos, se puede configurar desde jumpers o switches en la placa base, o bien mediante el BIOS SETUP.

6 El Microprocesador FSB (bus frontal o Front Side Bus) y multiplicador.
Podemos decir que la velocidad de reloj de un procesador (o frecuencia de trabajo) está dada por el producto entre el bus frontal y el multiplicador. Por ejemplo, un Pentium 4 de 3,2 GHz tiene un FSB de 200 MHz reales y un multiplicador de 16.

7 El Microprocesador Velocidad de bus y de reloj.
La velocidad de bus, en especial, en aquellos procesadores que tienen un multiplicador muy alto, puede hacer que el bus se comporte como un importante cuello de botella para el procesamiento de la CPU. Un rápido bus frontal puede ser determinante para el rendimiento final.

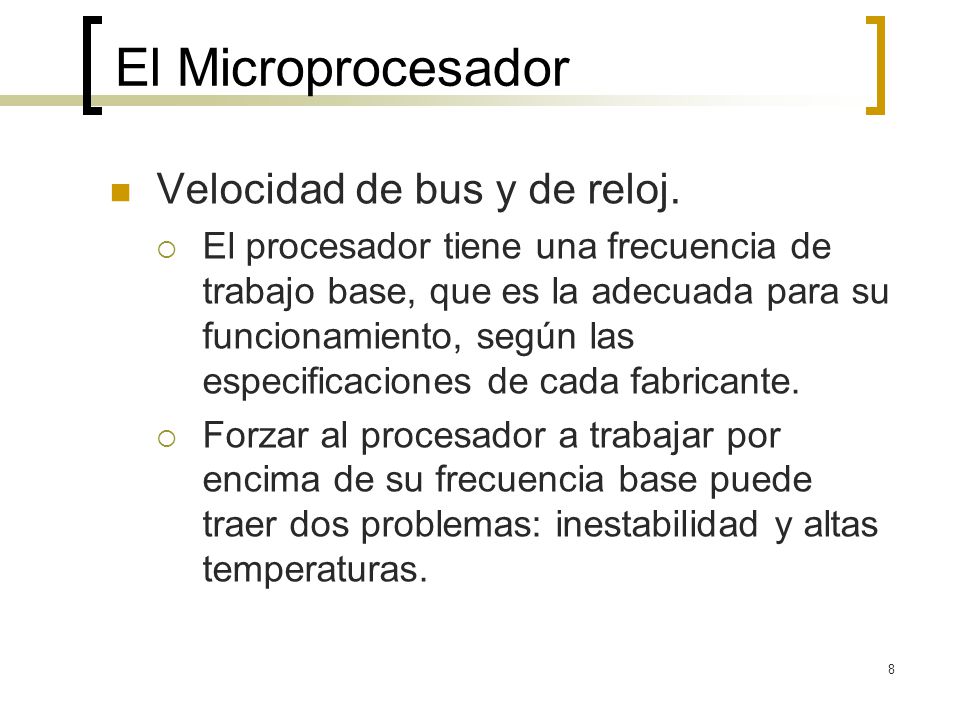

8 El Microprocesador Velocidad de bus y de reloj.
El procesador tiene una frecuencia de trabajo base, que es la adecuada para su funcionamiento, según las especificaciones de cada fabricante. Forzar al procesador a trabajar por encima de su frecuencia base puede traer dos problemas: inestabilidad y altas temperaturas.

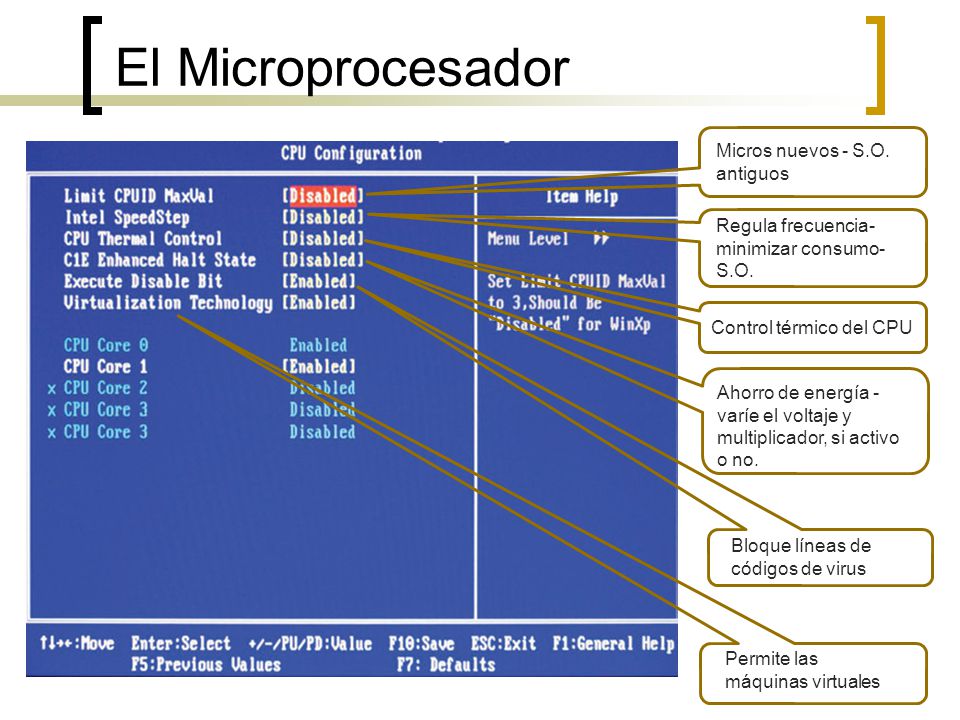

9 El Microprocesador Micros nuevos - S.O. antiguos
Regula frecuencia- minimizar consumo-S.O. Control térmico del CPU Ahorro de energía -varíe el voltaje y multiplicador, si activo o no. Bloque líneas de códigos de virus Permite las máquinas virtuales

10 El Microprocesador Procesadores que tienen un núcleo y otros que poseen hasta cuatro núcleos. Procesador de doble núcleo (izquierda) y uno de cuatro núcleos (derecha).

11 El Microprocesador Micros que procesan dos datos por ciclo de reloj. Esta arquitectura se conoce con el nombre de procesador de 32 bits. Microprocesadores que procesan cuatro datos por ciclo de reloj, que se denominan procesadores de 64 bits.

12 El Microprocesador Para aprovechar a pleno un procesador de 64 bits es necesario que el sistema operativo y todos los demás programas y aplicaciones puedan trabajar con 64 bits. De lo contrario, funcionarán a 32 bits.

13 El Microprocesador Los procesadores de 64 bits son más eficientes.
Necesitamos que el sistema operativo y las aplicaciones lo soporten, de lo contrario tendremos un procesador trabajando a la mitad de su capacidad.

14 El Microprocesador Sobre los núcleos
La cantidad de núcleos no es lo mismo que la arquitectura de 32 ó 64 bits.

15 El Microprocesador Procesadores Intel
Procesadores para computadoras de escritorio, Intel agrupa a sus productos en tres categorías: Intel Celeron Intel Pentium Intel Core

16 El Microprocesador Procesadores Intel Intel Celeron:
La gama más económica de Intel. Está orientada principalmente a computadoras hogareñas y de oficina. Existen varios modelos que varían de acuerdo con las características que ofrecen. La familia Celeron es a Intel lo que la familia Sempron es a AMD.

17 El Microprocesador Todos los procesadores Celeron ofrecen arquitecturas de 64 bits.

18 El Microprocesador Procesadores Intel Intel Pentium:
Excelente desempeño en equipos de escritorio, consume menos energía y permite ejecutar multitareas en las actividades informáticas cotidianas. Se encuentra entre la familia Celeron y la familia Core. Intel Pentium >>> Athlon de AMD. 64 bits.

19 El Microprocesador Procesadores Intel Intel Core:
La gama más alta de procesadores de escritorio que, a su vez, está subdividida en varias categorías.

20 El Microprocesador Procesadores Intel Dual Core
O simplemente DUO, hace referencia a procesadores con dos núcleos. Quad, es porque ese modelo de procesador tiene cuatro núcleos dentro del mismo encapsulado. No es lo mismo Dual Core que Core Duo.

21 El Microprocesador Procesadores Intel Core Duo: Superior al Dual Core.
Con cada generación de Core Duo aparece simultáneamente otra de procesadores Dual Core. Con la intención de presentar una opción más económica, pero también con menor rendimiento (menos memoria caché y menos velocidad de bus).

22 El Microprocesador Procesadores Intel Core 2 Duo:
Es la evolución tecnológica de Core Duo. Proporcionan más potencia de cálculo y consumen menos energía que sus antecesores.

23 El Microprocesador

24 El Microprocesador Procesadores AMD
Orientados a las computadoras de escritorio están divididos básicamente en tres categorías. Familia Sempron: Equivalente a los Celeron. Corresponden a la gama más baja y están orientados a las computadoras de escritorio y de oficina.

25 El Microprocesador Procesadores AMD Familia Athlon.

26 El Microprocesador Procesadores AMD Familia Phenom:
La gama más alta que ofrece AMD para procesadores de escritorio. Posee productos de tres y cuatro núcleos.

27 El Microprocesador Procesadores AMD Familia Phenom:
La gama más alta que ofrece AMD para procesadores de escritorio. Posee productos de tres y cuatro núcleos.

28 El Microprocesador Actualización del microprocesador. Compatibilidad
Las placas base sólo soportan procesadores de Intel o de AMD No existen placas que sean compatibles con las dos marcas. Reconocer cuál es el modelo del zócalo o socket. En el manual de usuario de la placa.

29 El Microprocesador Actualización del microprocesador. Refrigeración.
Entre los 35 y 60 grados centígrados. Cada fabricante incorpora un sistema de refrigeración para sus procesadores, que son incompatibles entre sí.

30 El Microprocesador Actualización del microprocesador.

31 El Microprocesador Montaje del microprocesador

32 El Microprocesador Montaje del microprocesador

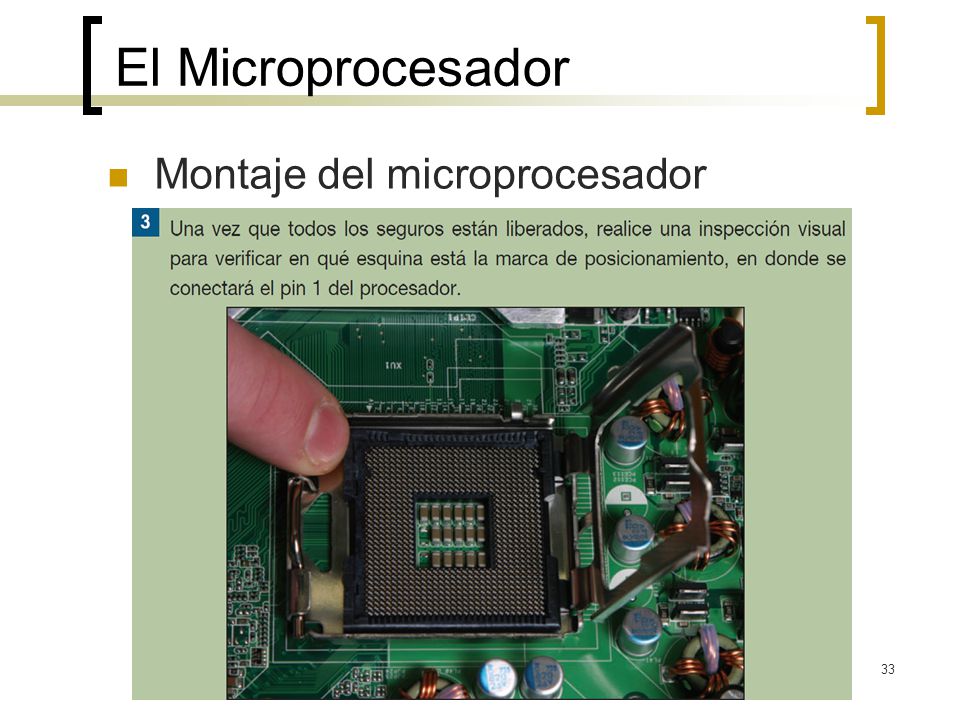

33 El Microprocesador Montaje del microprocesador

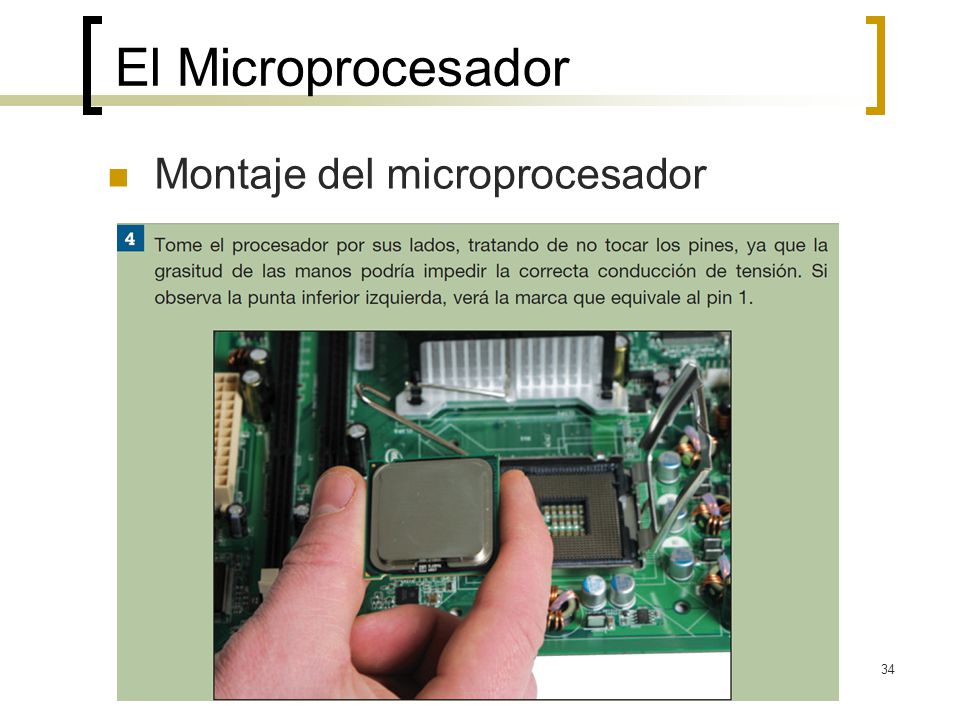

34 El Microprocesador Montaje del microprocesador

35 El Microprocesador Montaje del microprocesador

36 El Microprocesador Montaje del microprocesador

37 El Microprocesador

38 El Microprocesador

39 El Microprocesador

40 El Microprocesador Instalación del micro:

41 El Microprocesador Instalación del micro: Levantar la palanca
Soltar micro en el zócalo

42 El Microprocesador Instalación del micro:

43 El Microprocesador Instalación del micro:

44 El Microprocesador Instalación del micro:

45 El Microprocesador

46 El Microprocesador OVERCLOCKING
Ejercicio de hacer funcionar a un procesador por encima de su capacidad de procesamiento. Acelerar la frecuencia y el voltaje del CPU para lograr mejores prestaciones. Si llevamos adelante este ejercicio, la vida útil del procesador se acortará por desgaste y exceso de temperatura.

47 El Microprocesador OVERCLOCKING
Mejorar considerablemente la refrigeración.
