NUEVO EDIFICIO DE LA FACULTAD DE ENFERMERÍA

Presentación del tema: "NUEVO EDIFICIO DE LA FACULTAD DE ENFERMERÍA"— Transcripción de la presentación:

1 NUEVO EDIFICIO DE LA FACULTAD DE ENFERMERÍA
INTERVENTORÍA DE OBRA FACULTAD DE INGENIERÍA – UNIVERSIDAD NACIONAL DE COLOMBIA

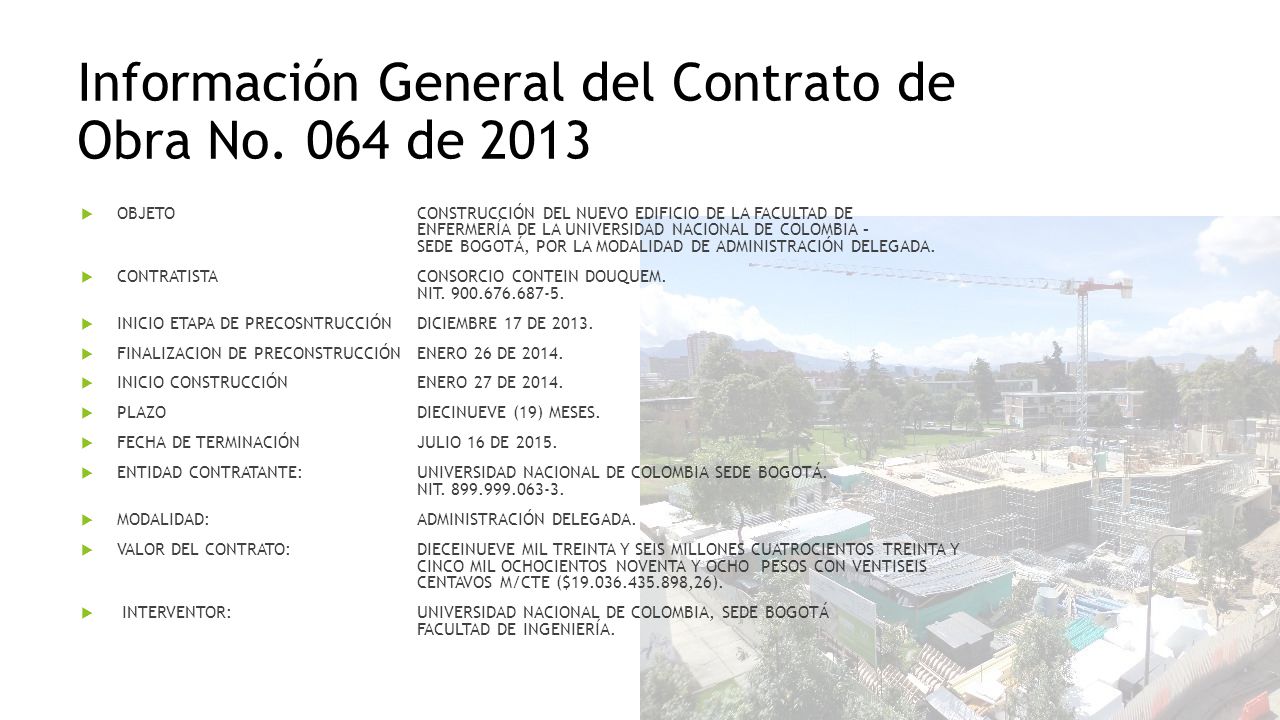

2 Información General del Contrato de Obra No. 064 de 2013
OBJETO CONSTRUCCIÓN DEL NUEVO EDIFICIO DE LA FACULTAD DE ENFERMERÍA DE LA UNIVERSIDAD NACIONAL DE COLOMBIA – SEDE BOGOTÁ, POR LA MODALIDAD DE ADMINISTRACIÓN DELEGADA. CONTRATISTA CONSORCIO CONTEIN DOUQUEM NIT INICIO ETAPA DE PRECOSNTRUCCIÓN DICIEMBRE 17 DE 2013. FINALIZACION DE PRECONSTRUCCIÓN ENERO 26 DE 2014. INICIO CONSTRUCCIÓN ENERO 27 DE 2014. PLAZO DIECINUEVE (19) MESES. FECHA DE TERMINACIÓN JULIO 16 DE 2015. ENTIDAD CONTRATANTE: UNIVERSIDAD NACIONAL DE COLOMBIA SEDE BOGOTÁ NIT MODALIDAD: ADMINISTRACIÓN DELEGADA. VALOR DEL CONTRATO: DIECEINUEVE MIL TREINTA Y SEIS MILLONES CUATROCIENTOS TREINTA Y CINCO MIL OCHOCIENTOS NOVENTA Y OCHO PESOS CON VENTISEIS CENTAVOS M/CTE ($ ,26).  INTERVENTOR: UNIVERSIDAD NACIONAL DE COLOMBIA, SEDE BOGOTÁ FACULTAD DE INGENIERÍA.

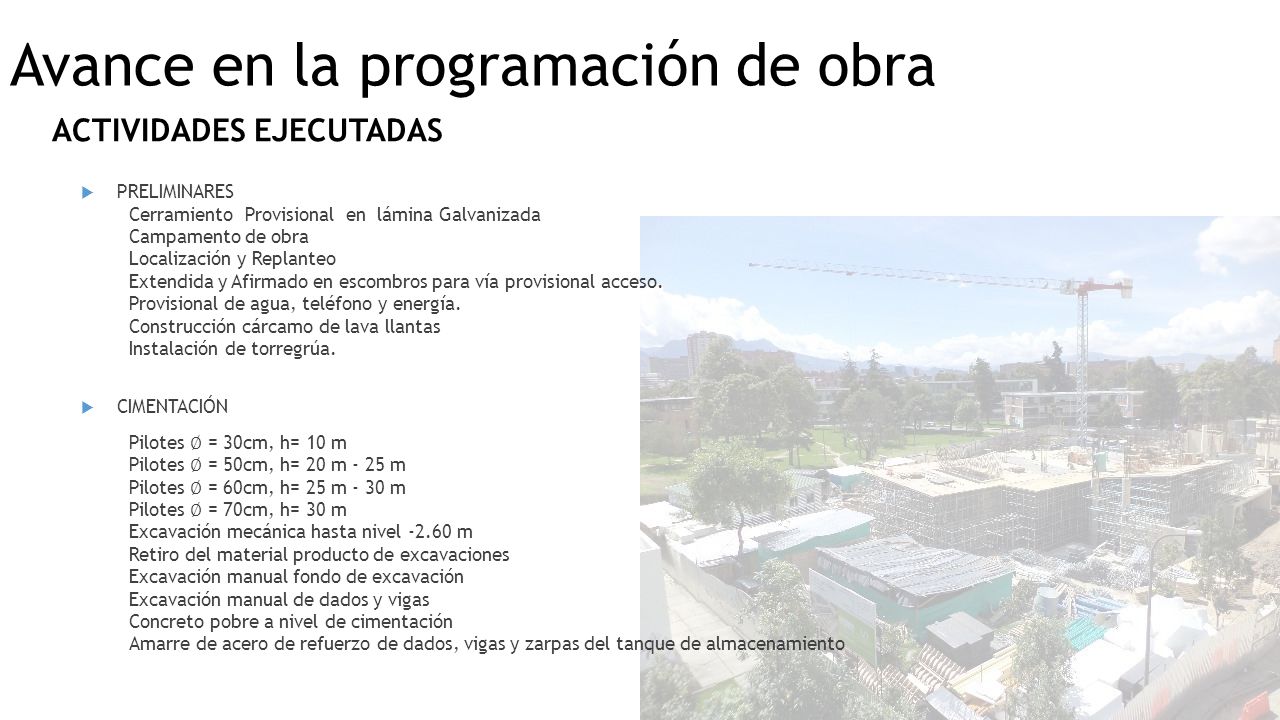

3 Avance en la programación de obra
ACTIVIDADES EJECUTADAS PRELIMINARES Cerramiento Provisional en lámina Galvanizada Campamento de obra Localización y Replanteo Extendida y Afirmado en escombros para vía provisional acceso. Provisional de agua, teléfono y energía. Construcción cárcamo de lava llantas Instalación de torregrúa. CIMENTACIÓN Pilotes ∅ = 30cm, h= 10 m Pilotes ∅ = 50cm, h= 20 m - 25 m Pilotes ∅ = 60cm, h= 25 m - 30 m Pilotes ∅ = 70cm, h= 30 m Excavación mecánica hasta nivel m Retiro del material producto de excavaciones Excavación manual fondo de excavación Excavación manual de dados y vigas Concreto pobre a nivel de cimentación Amarre de acero de refuerzo de dados, vigas y zarpas del tanque de almacenamiento

4 Avance en la programación de obra
ACTIVIDADES EJECUTADAS CIMENTACIÓN Relleno en material tipo sub-base granular B-400 Dados en concreto reforzado f'c=3.000 psi Vigas Cimentación en concreto reforzado f'c=3.000 psi Tanques de Agua en concreto reforzado f'c=3000 psi Foso de ascensor en concreto reforzado f'c=3000 psi Placa de Contrapiso e=10 cm en concreto f'c=3000 psi. Niv ESTRUCTURA EN CONCRETO Columnas Ovaladas de semisótano y primer piso en concreto color ocre reforzado a la vista f'c=5000 psi. Columnas Circulares de semisótano y primer piso en concreto color ocre reforzado a la vista f'c=5000 psi. Pantallas estructurales en concreto color ocre reforzado a la vista f'c=5000 psi de semisótano y primer piso. Placa aligerada h=70 cm en concreto color ocre reforzado a la vista f' c=4000 psi, con torta superior de 5 y/o 10 cm e inferior de 5 cm, Niv de 1er piso.

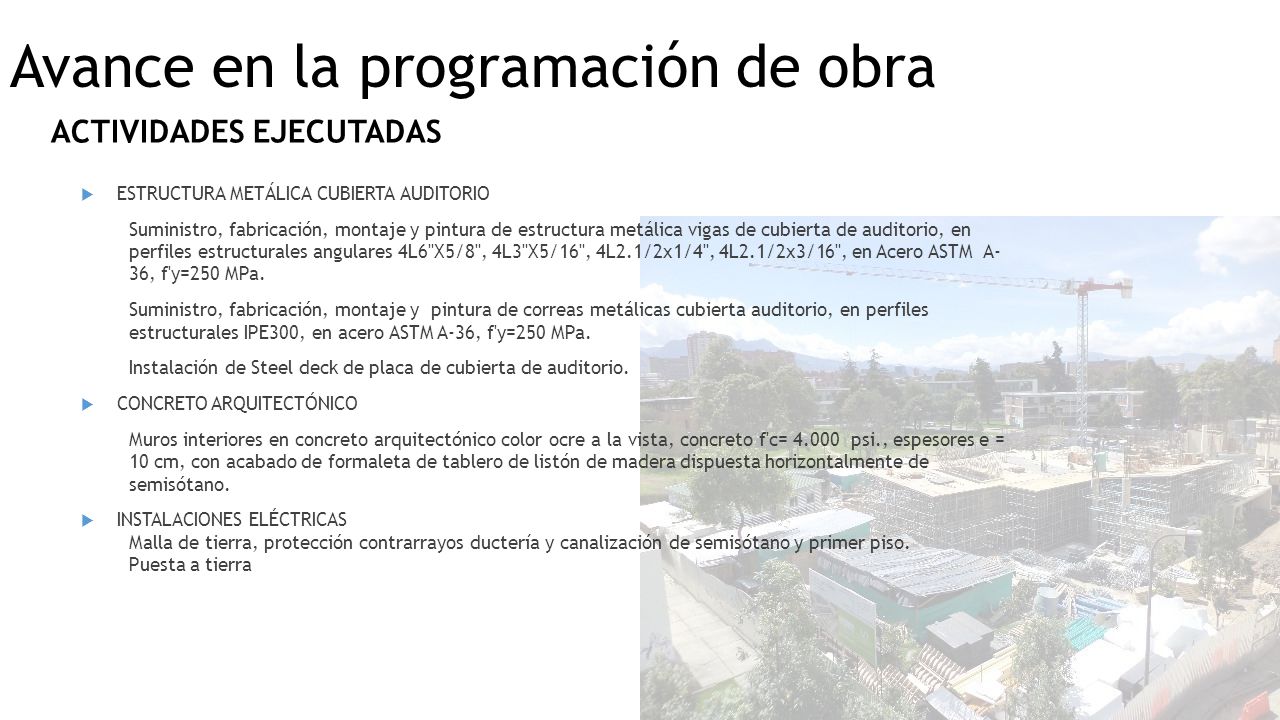

5 Avance en la programación de obra
ACTIVIDADES EJECUTADAS ESTRUCTURA METÁLICA CUBIERTA AUDITORIO Suministro, fabricación, montaje y pintura de estructura metálica vigas de cubierta de auditorio, en perfiles estructurales angulares 4L6"X5/8", 4L3"X5/16", 4L2.1/2x1/4", 4L2.1/2x3/16", en Acero ASTM A- 36, f'y=250 MPa. Suministro, fabricación, montaje y pintura de correas metálicas cubierta auditorio, en perfiles estructurales IPE300, en acero ASTM A-36, f'y=250 MPa. Instalación de Steel deck de placa de cubierta de auditorio. CONCRETO ARQUITECTÓNICO Muros interiores en concreto arquitectónico color ocre a la vista, concreto f'c= psi., espesores e = 10 cm, con acabado de formaleta de tablero de listón de madera dispuesta horizontalmente de semisótano. INSTALACIONES ELÉCTRICAS Malla de tierra, protección contrarrayos ductería y canalización de semisótano y primer piso. Puesta a tierra

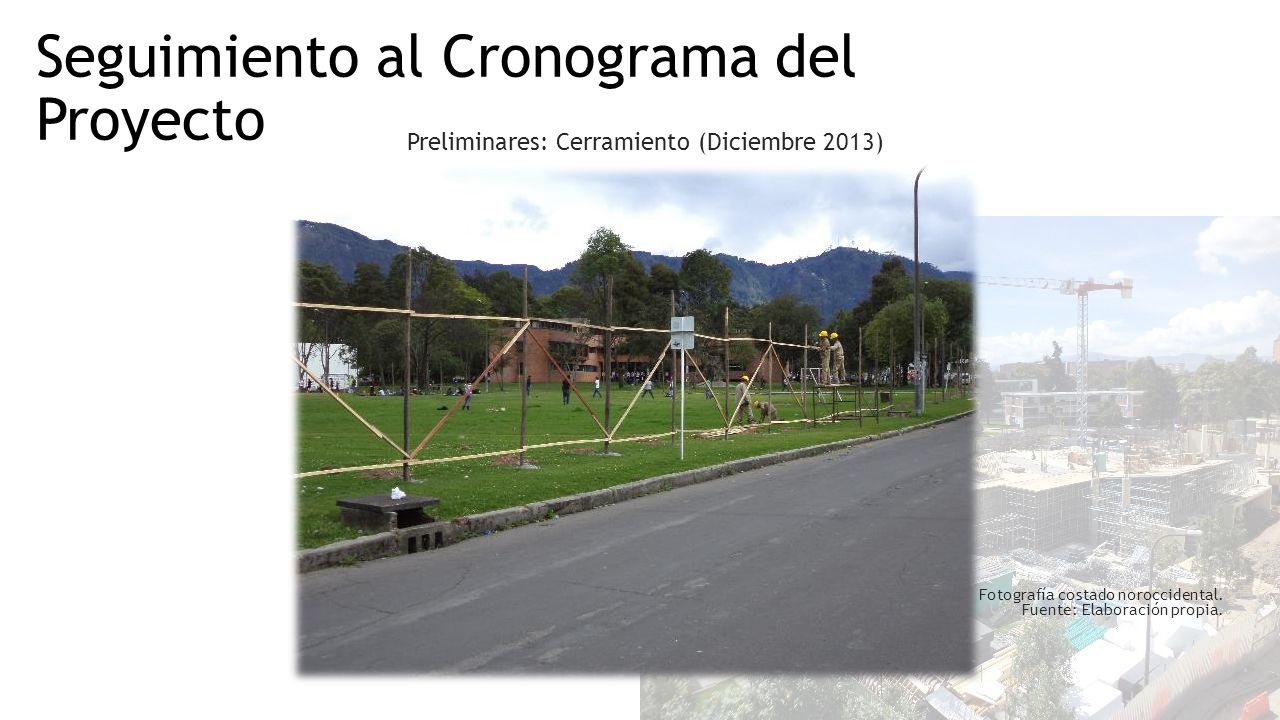

6 Seguimiento al Cronograma del Proyecto
Preliminares: Cerramiento (Diciembre 2013) Fotografía costado noroccidental. Fuente: Elaboración propia.

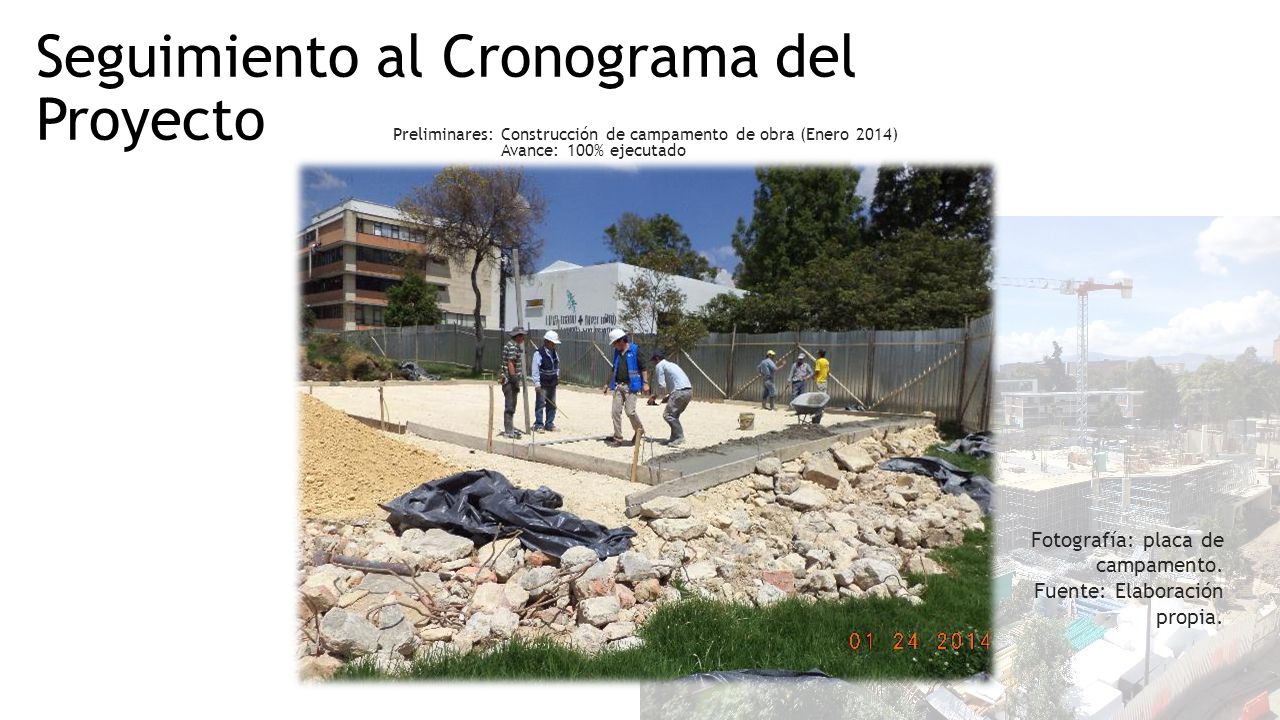

7 Seguimiento al Cronograma del Proyecto
Preliminares: Construcción de campamento de obra (Enero 2014) Avance: 100% ejecutado Fotografía: placa de campamento. Fuente: Elaboración propia.

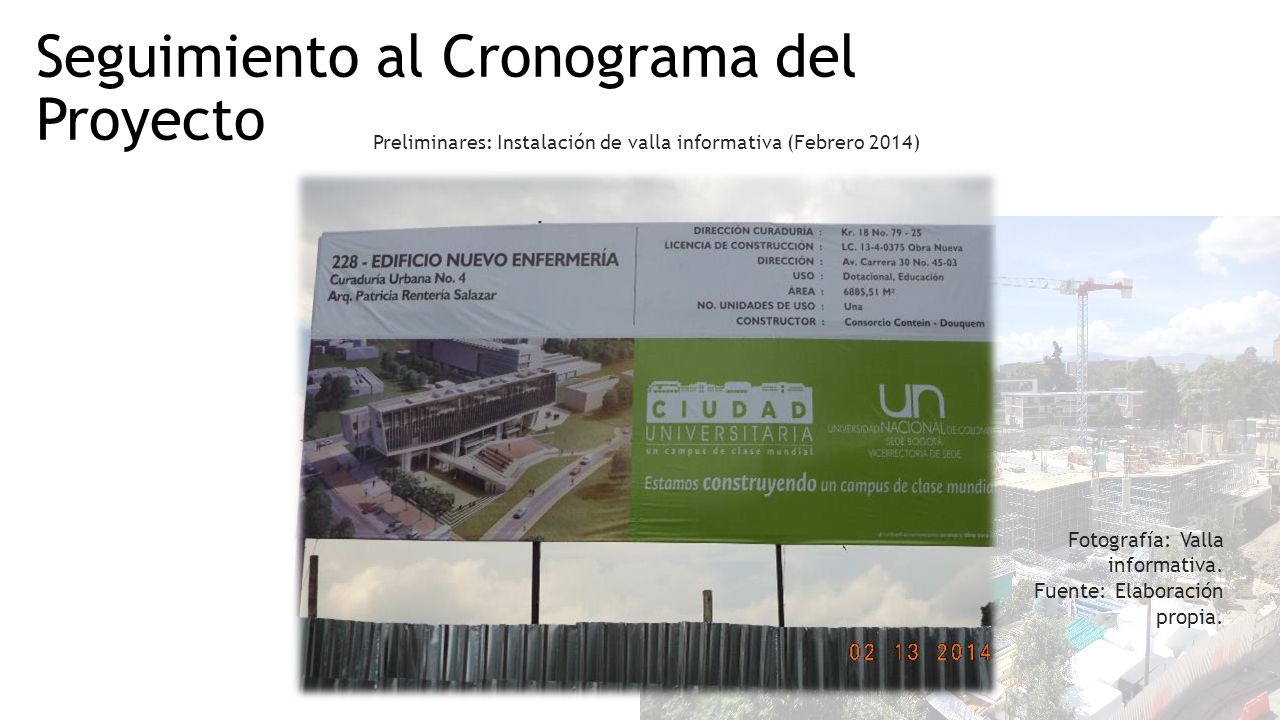

8 Seguimiento al Cronograma del Proyecto
Preliminares: Instalación de valla informativa (Febrero 2014) Fotografía: Valla informativa. Fuente: Elaboración propia.

9 Seguimiento al Cronograma del Proyecto

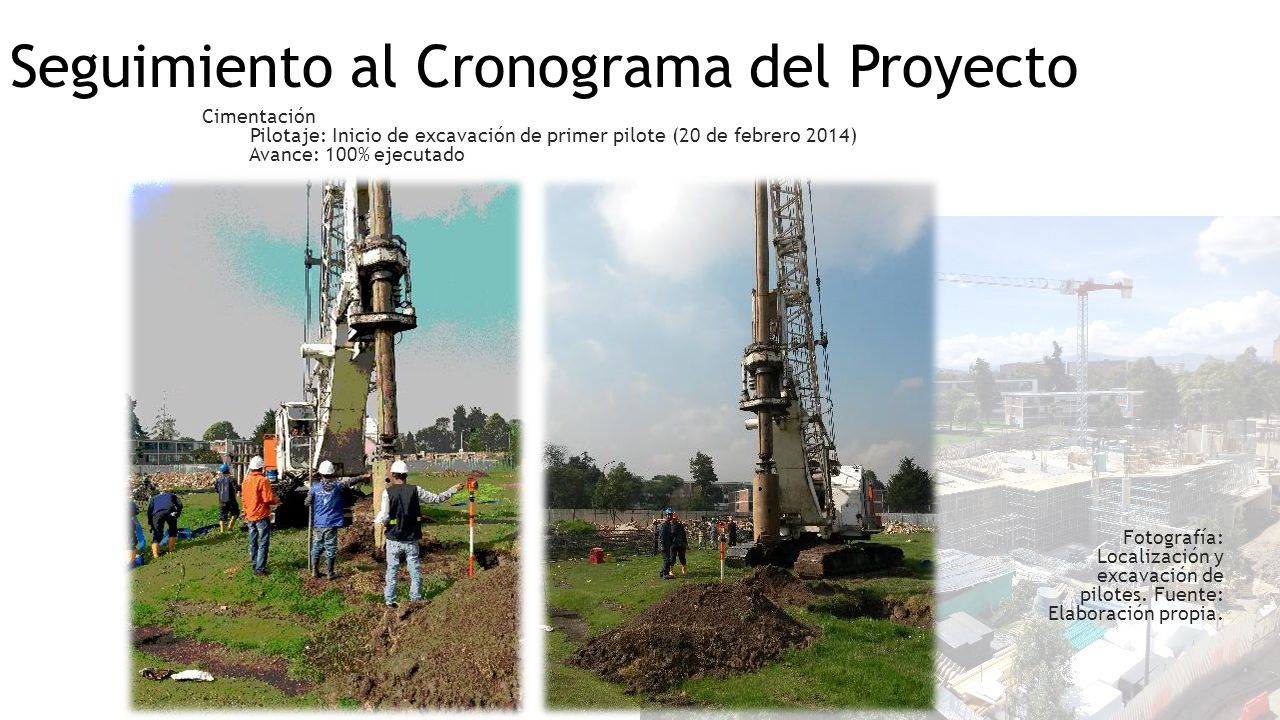

Cimentación Pilotaje: Inicio de excavación de primer pilote (20 de febrero 2014) Avance: 100% ejecutado Fotografía: Localización y excavación de pilotes. Fuente: Elaboración propia.

10 Seguimiento al Cronograma del Proyecto

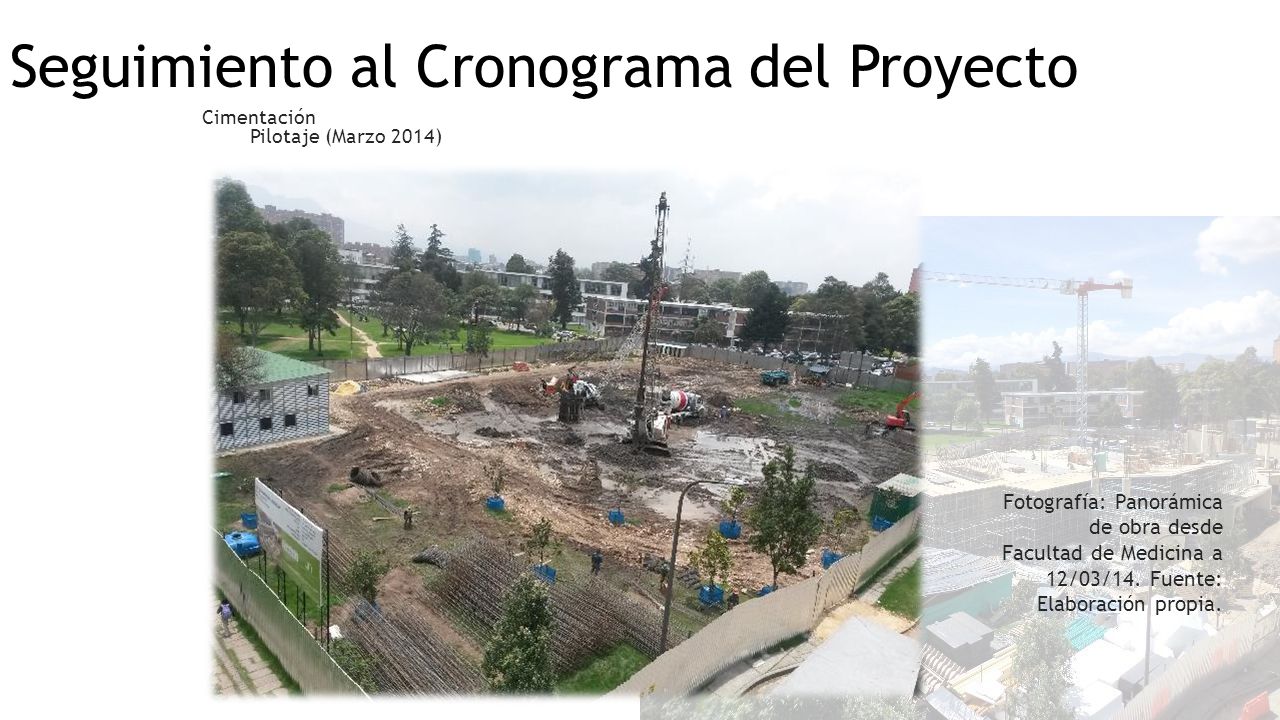

Cimentación Pilotaje (Marzo 2014) Fotografía: Panorámica de obra desde Facultad de Medicina a 12/03/14. Fuente: Elaboración propia.

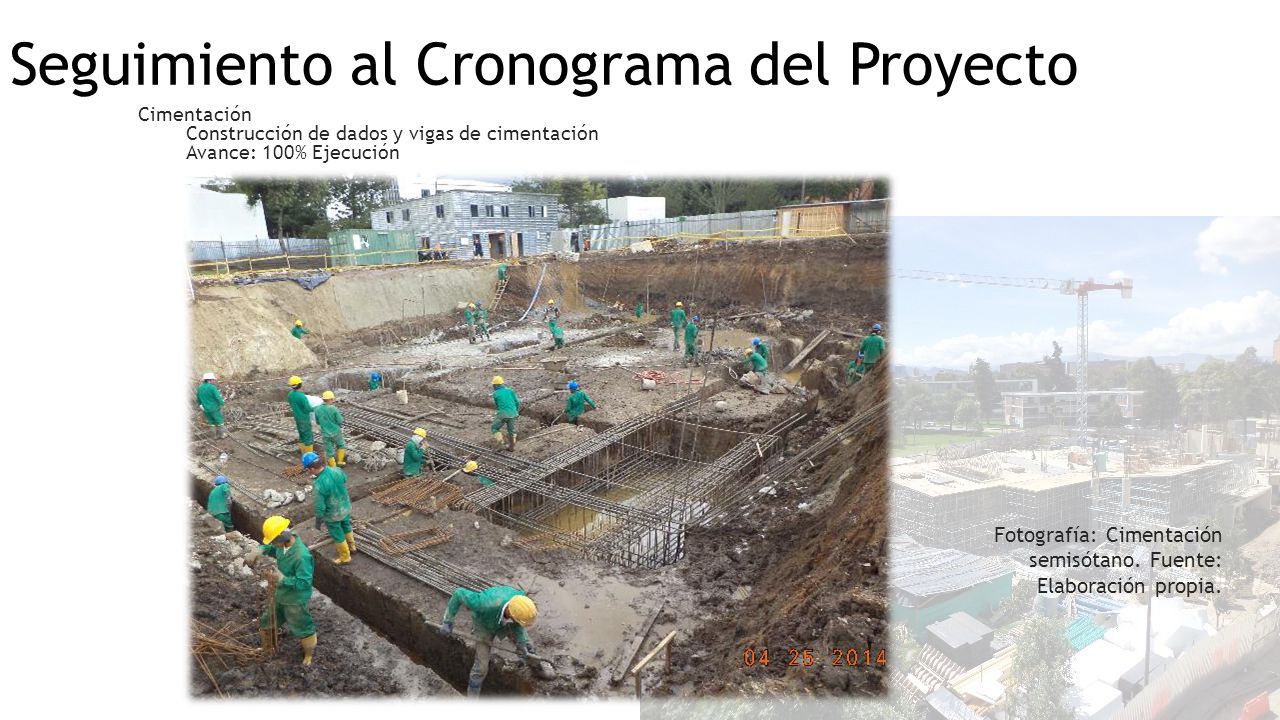

11 Seguimiento al Cronograma del Proyecto
Cimentación Construcción de dados y vigas de cimentación Avance: 100% Ejecución Fotografía: Cimentación semisótano. Fuente: Elaboración propia.

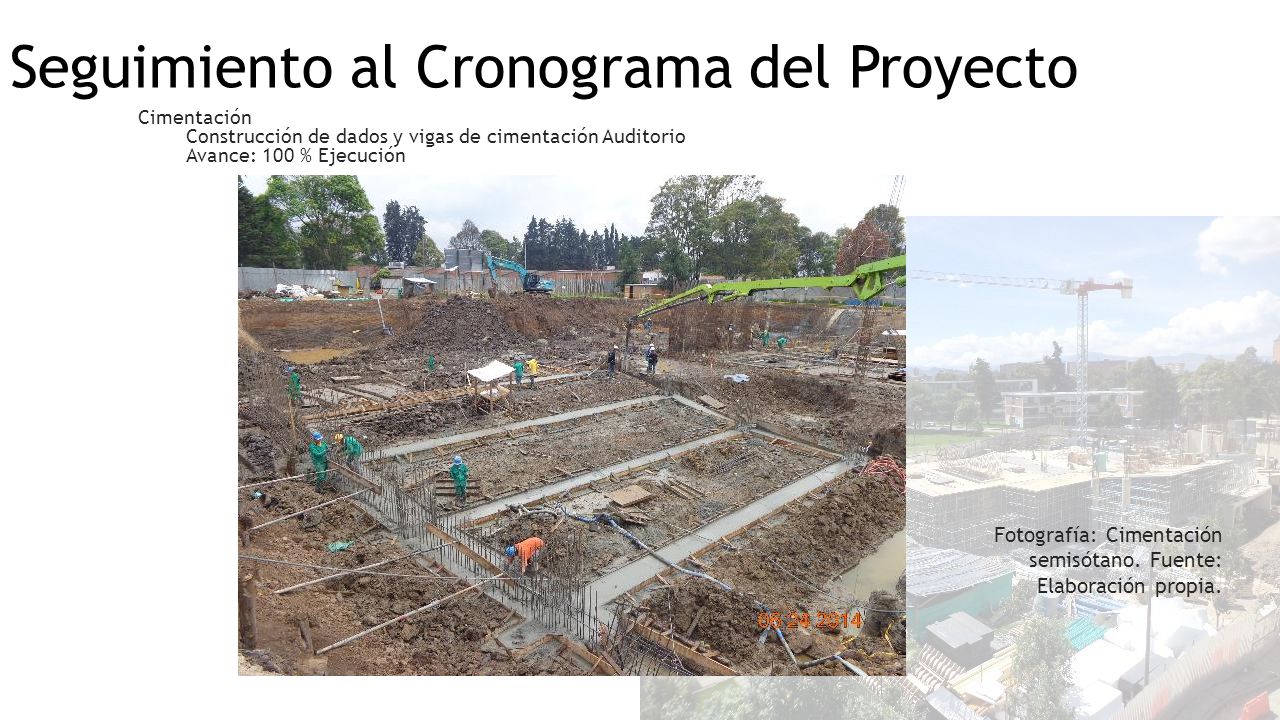

12 Seguimiento al Cronograma del Proyecto
Cimentación Construcción de dados y vigas de cimentación Auditorio Avance: 100 % Ejecución Fotografía: Cimentación semisótano. Fuente: Elaboración propia.

13 Seguimiento al Cronograma del Proyecto
Cimentación Construcción de dados y vigas de cimentación Bloque Aulas Avance de ejecución: 100% Fotografía: Finalización etapa de cimentación Fuente: Elaboración propia.

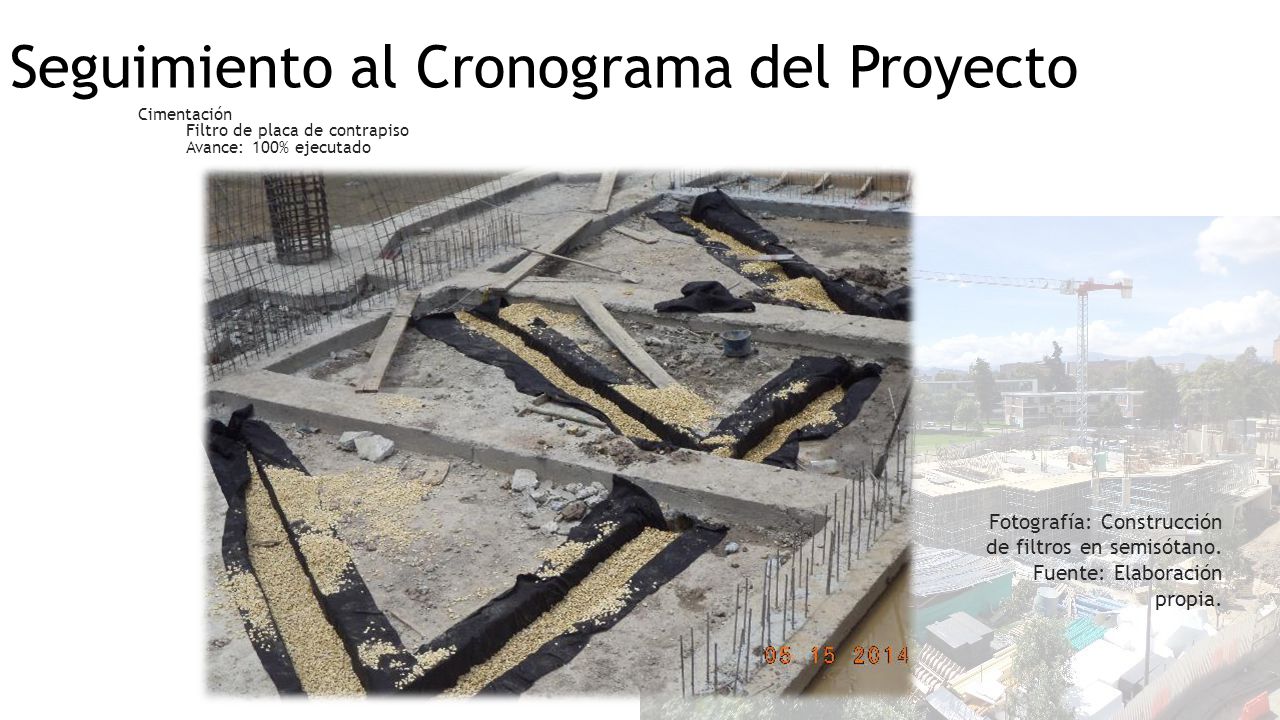

14 Seguimiento al Cronograma del Proyecto
Cimentación Filtro de placa de contrapiso Avance: 100% ejecutado Fotografía: Construcción de filtros en semisótano. Fuente: Elaboración propia.

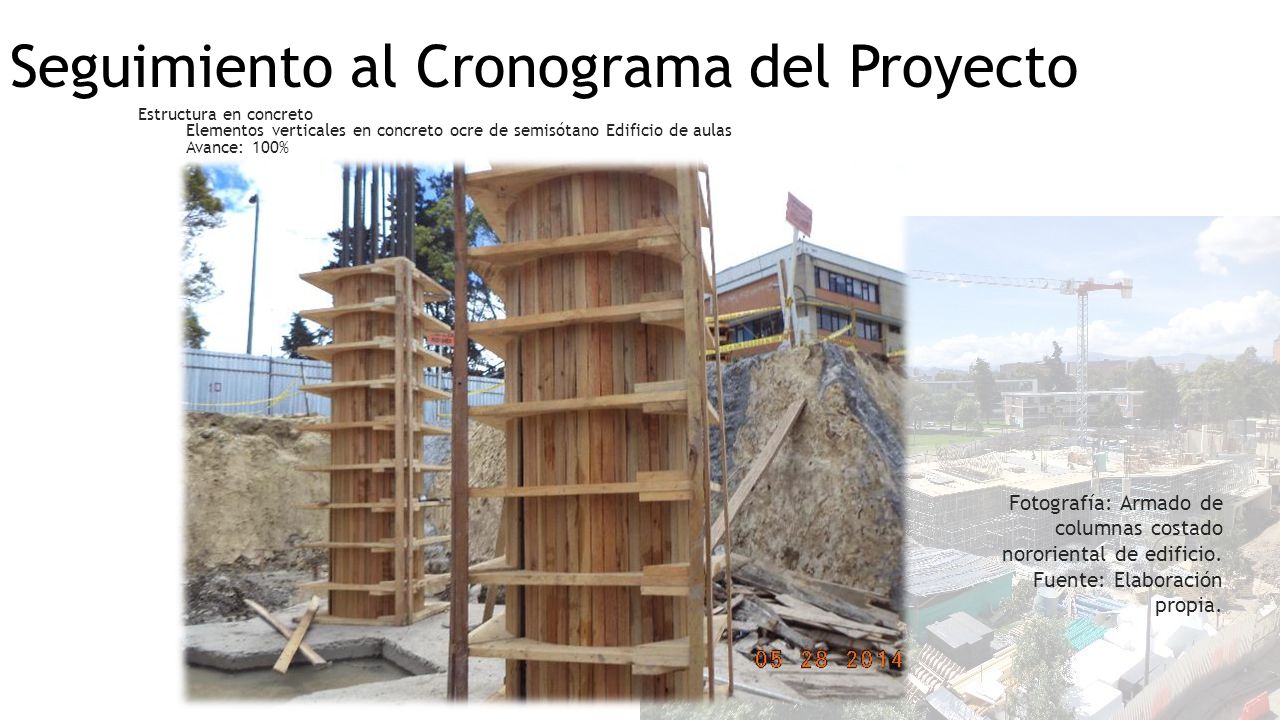

15 Seguimiento al Cronograma del Proyecto
Estructura en concreto Elementos verticales en concreto ocre de semisótano Edificio de aulas Avance: 100% Fotografía: Armado de columnas costado nororiental de edificio. Fuente: Elaboración propia.

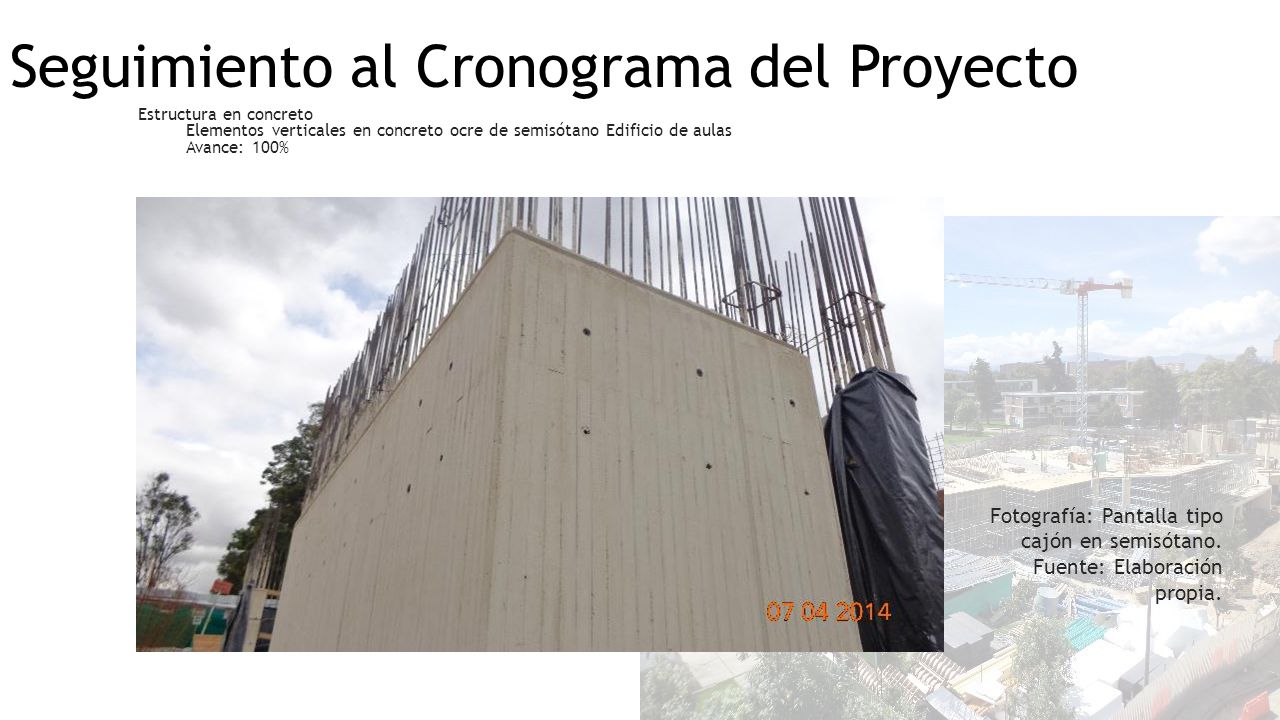

16 Seguimiento al Cronograma del Proyecto
Estructura en concreto Elementos verticales en concreto ocre de semisótano Edificio de aulas Avance: 100% Fotografía: Pantalla tipo cajón en semisótano. Fuente: Elaboración propia.

17 Seguimiento al Cronograma del Proyecto

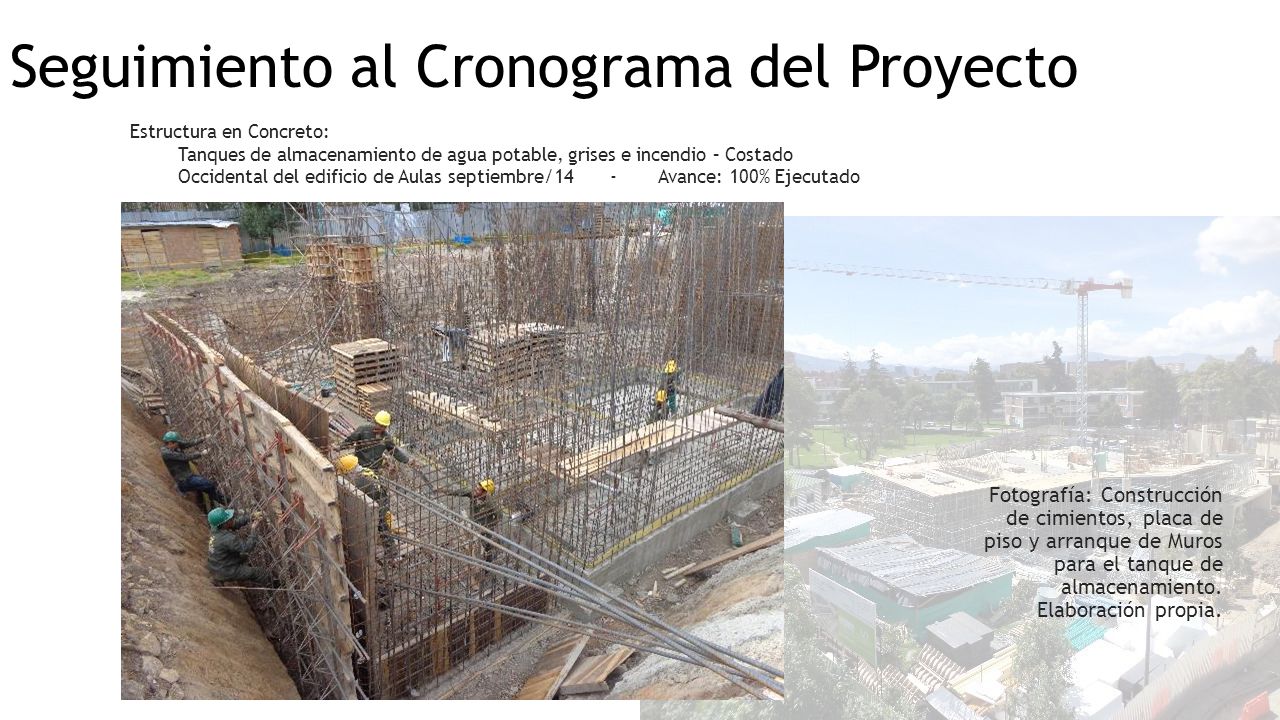

Estructura en Concreto: Tanques de almacenamiento de agua potable, grises e incendio – Costado Occidental del edificio de Aulas septiembre/14 - Avance: 100% Ejecutado Fotografía: Construcción de cimientos, placa de piso y arranque de Muros para el tanque de almacenamiento. Elaboración propia.

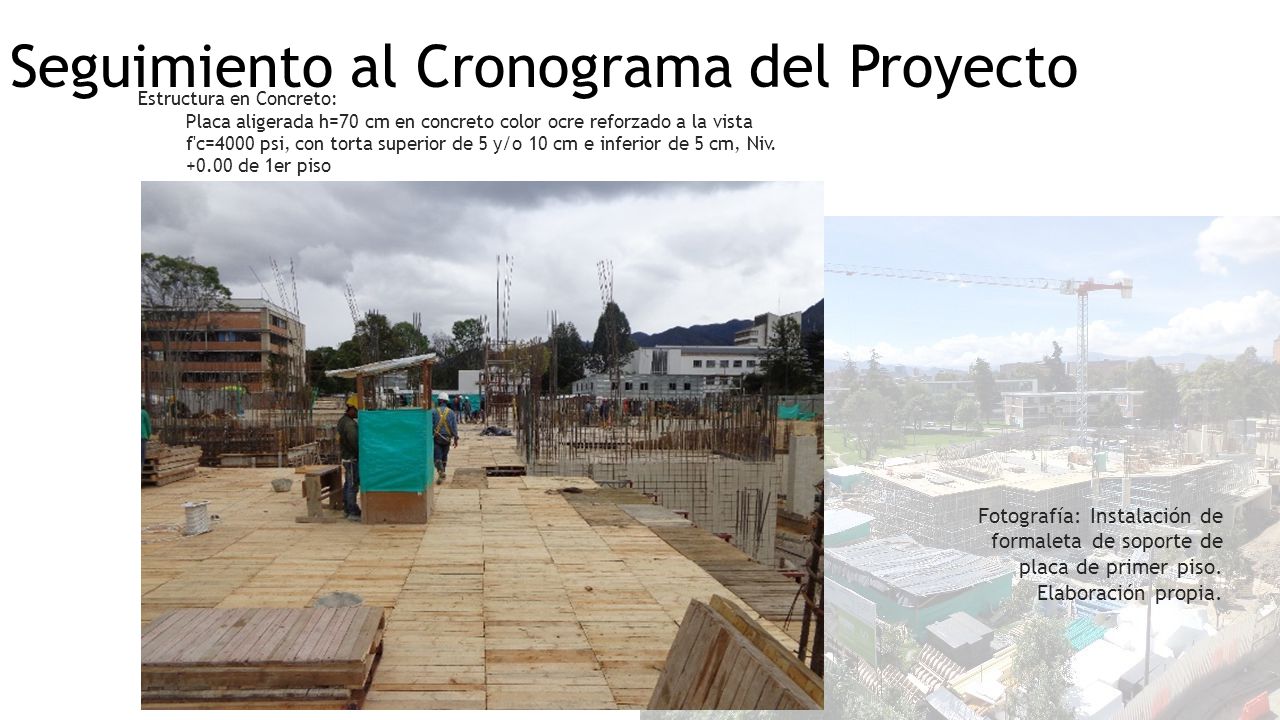

18 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada h=70 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 5 y/o 10 cm e inferior de 5 cm, Niv de 1er piso Fotografía: Instalación de formaleta de soporte de placa de primer piso. Elaboración propia.

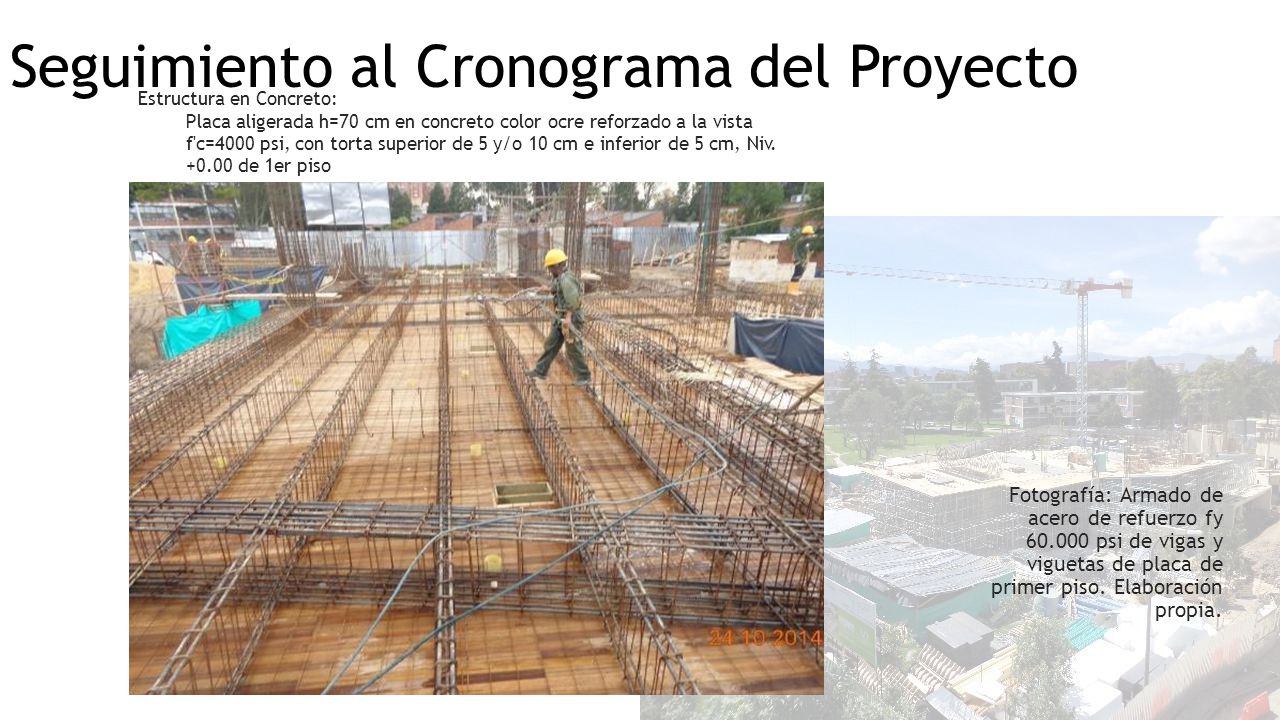

19 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada h=70 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 5 y/o 10 cm e inferior de 5 cm, Niv de 1er piso Fotografía: Armado de acero de refuerzo fy psi de vigas y viguetas de placa de primer piso. Elaboración propia.

20 Seguimiento al Cronograma del Proyecto

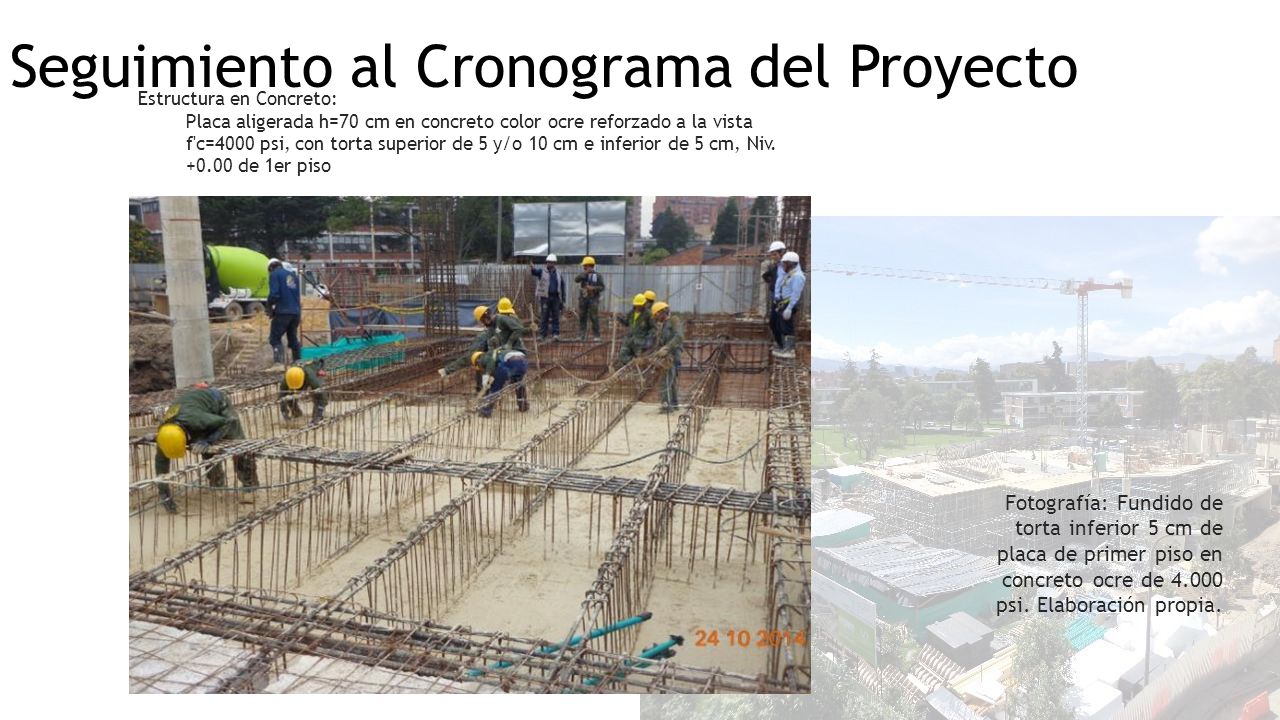

Estructura en Concreto: Placa aligerada h=70 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 5 y/o 10 cm e inferior de 5 cm, Niv de 1er piso Fotografía: Fundido de torta inferior 5 cm de placa de primer piso en concreto ocre de psi. Elaboración propia.

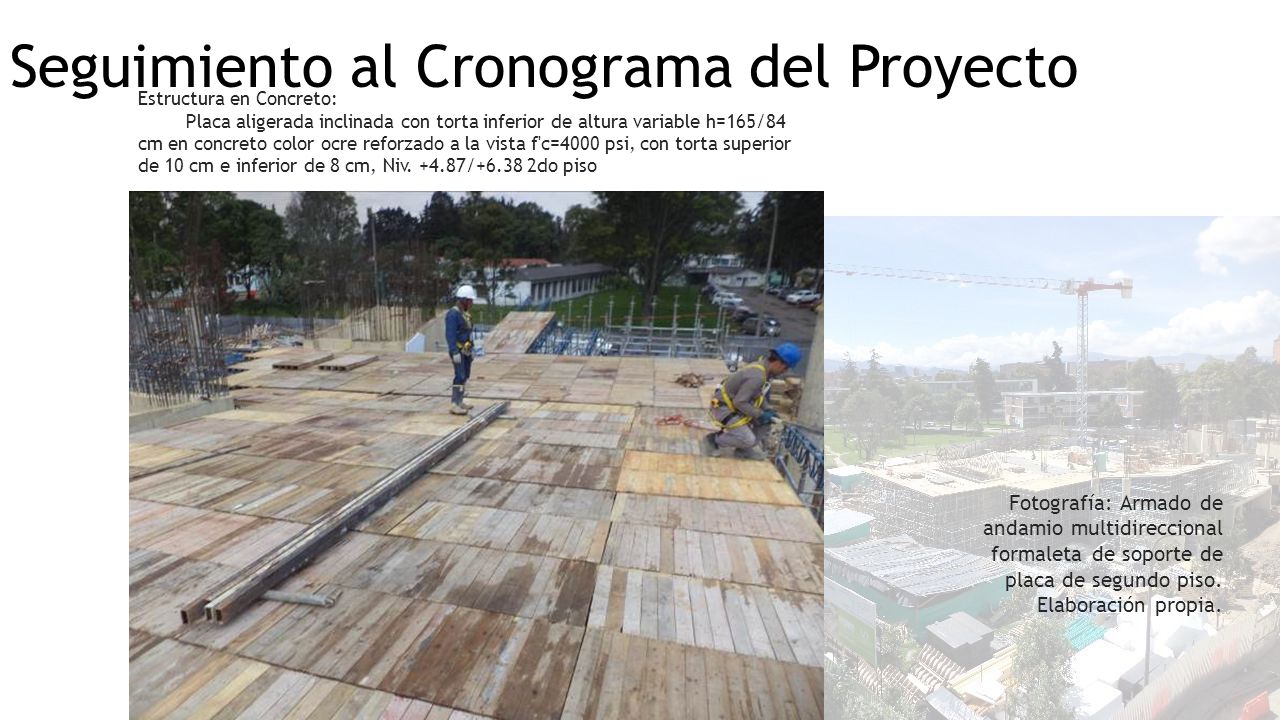

21 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Armado de andamio multidireccional formaleta de soporte de placa de segundo piso. Elaboración propia.

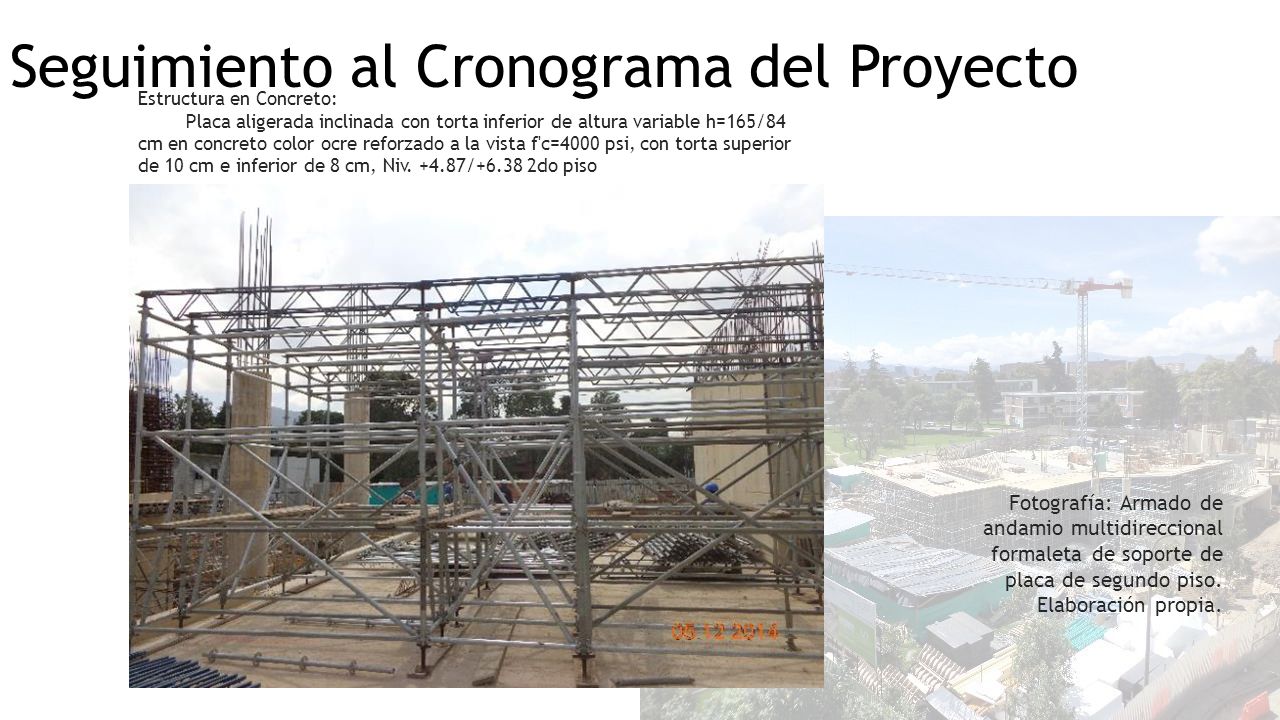

22 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Armado de andamio multidireccional formaleta de soporte de placa de segundo piso. Elaboración propia.

23 Seguimiento al Cronograma del Proyecto

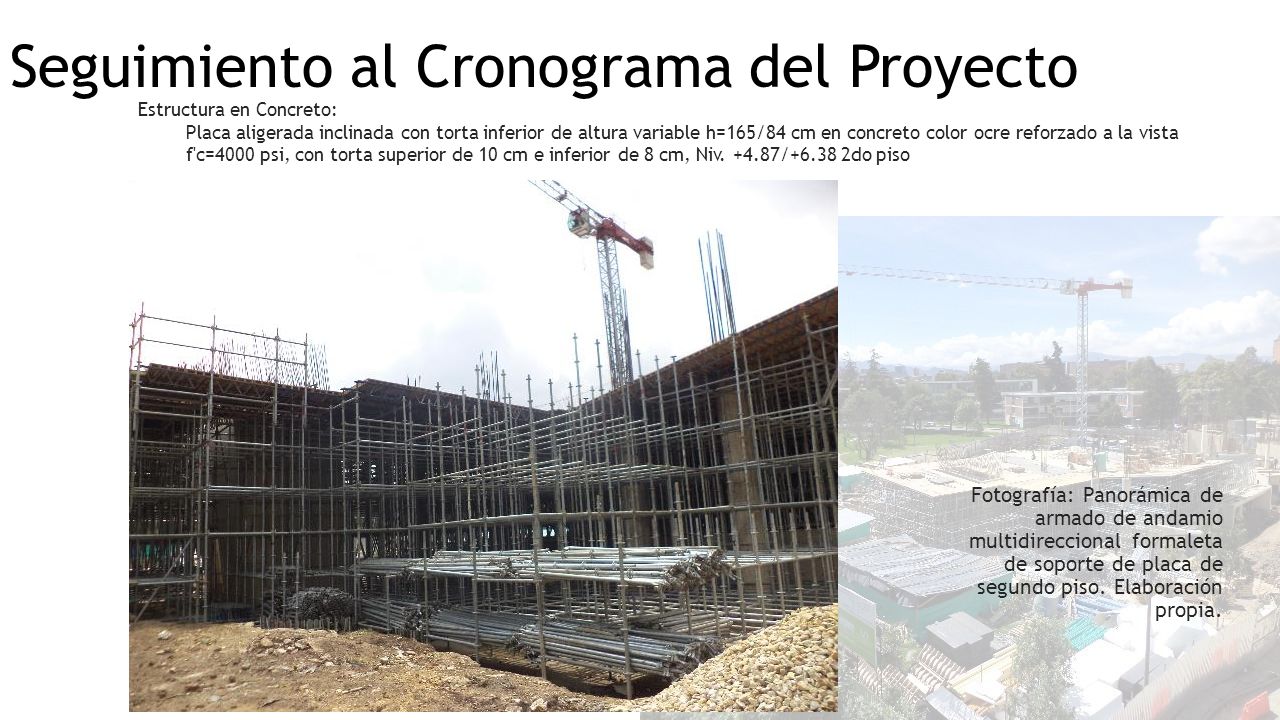

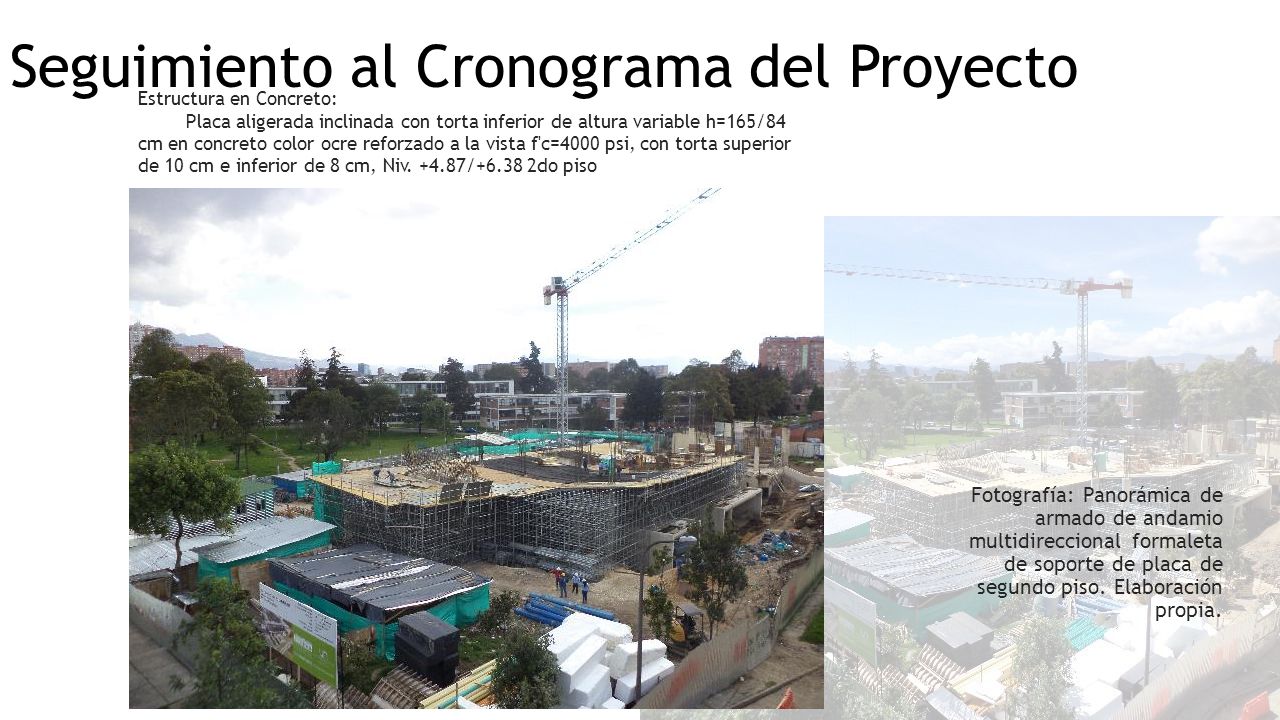

Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Panorámica de armado de andamio multidireccional formaleta de soporte de placa de segundo piso. Elaboración propia.

24 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Panorámica de armado de andamio multidireccional formaleta de soporte de placa de segundo piso. Elaboración propia.

25 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Panorámica de armado de andamio multidireccional formaleta de soporte de placa de segundo piso. Elaboración propia.

26 Seguimiento al Cronograma del Proyecto

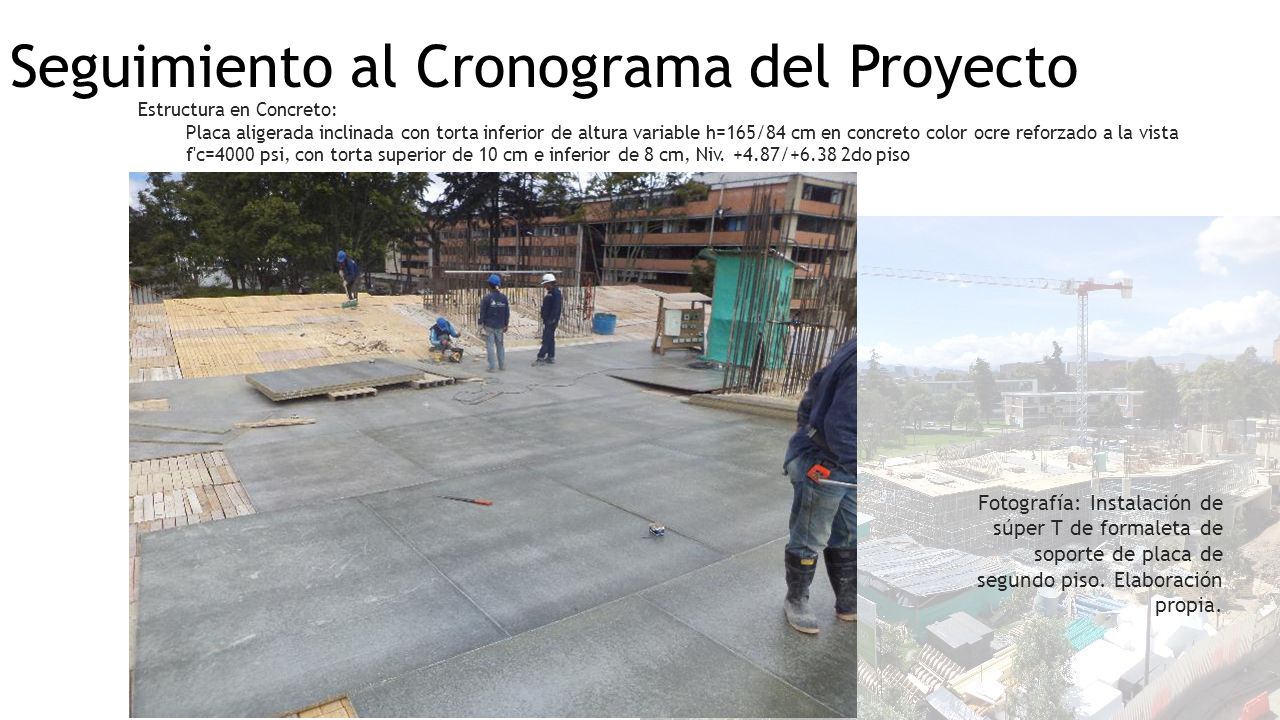

Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Instalación de súper T de formaleta de soporte de placa de segundo piso. Elaboración propia.

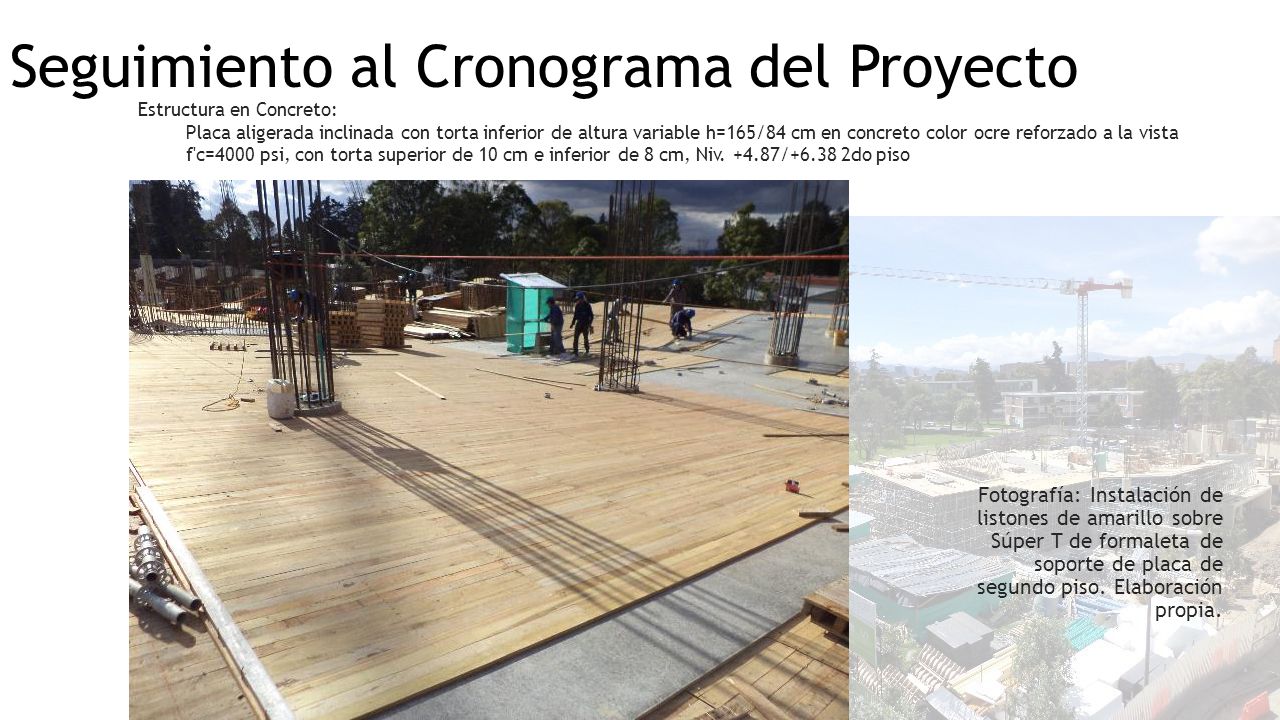

27 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Instalación de listones de amarillo sobre Súper T de formaleta de soporte de placa de segundo piso. Elaboración propia.

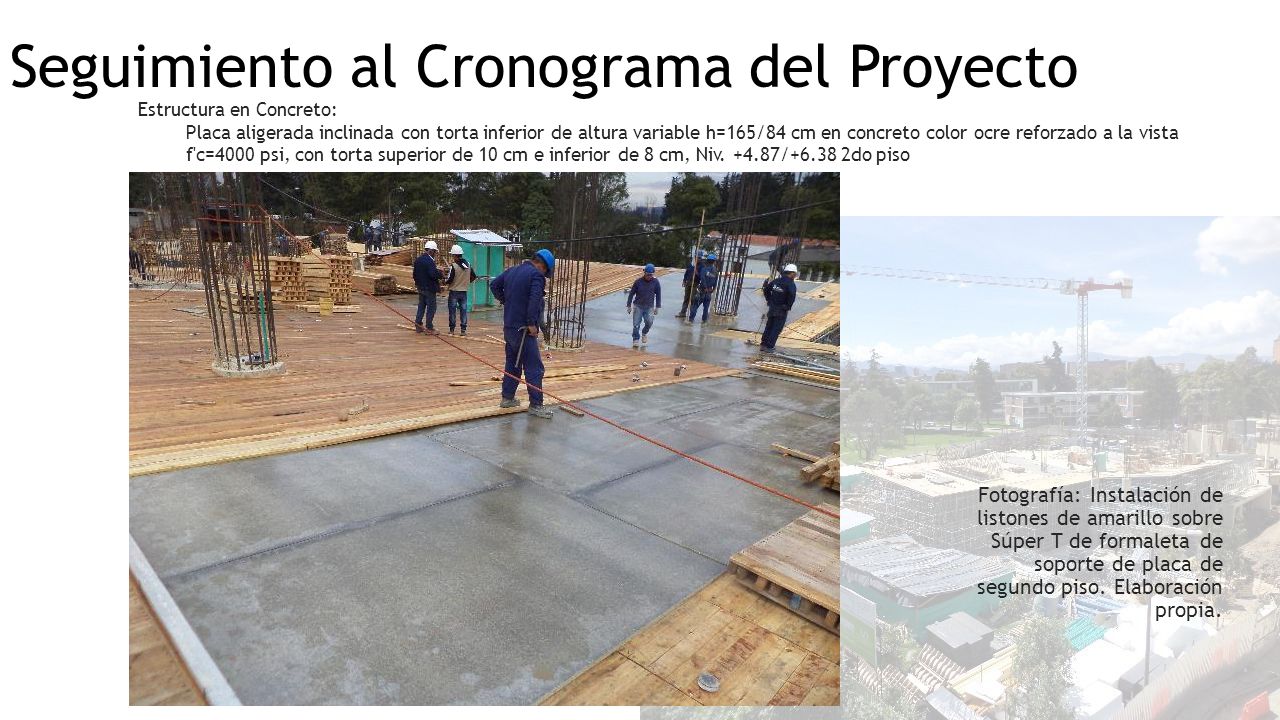

28 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Instalación de listones de amarillo sobre Súper T de formaleta de soporte de placa de segundo piso. Elaboración propia.

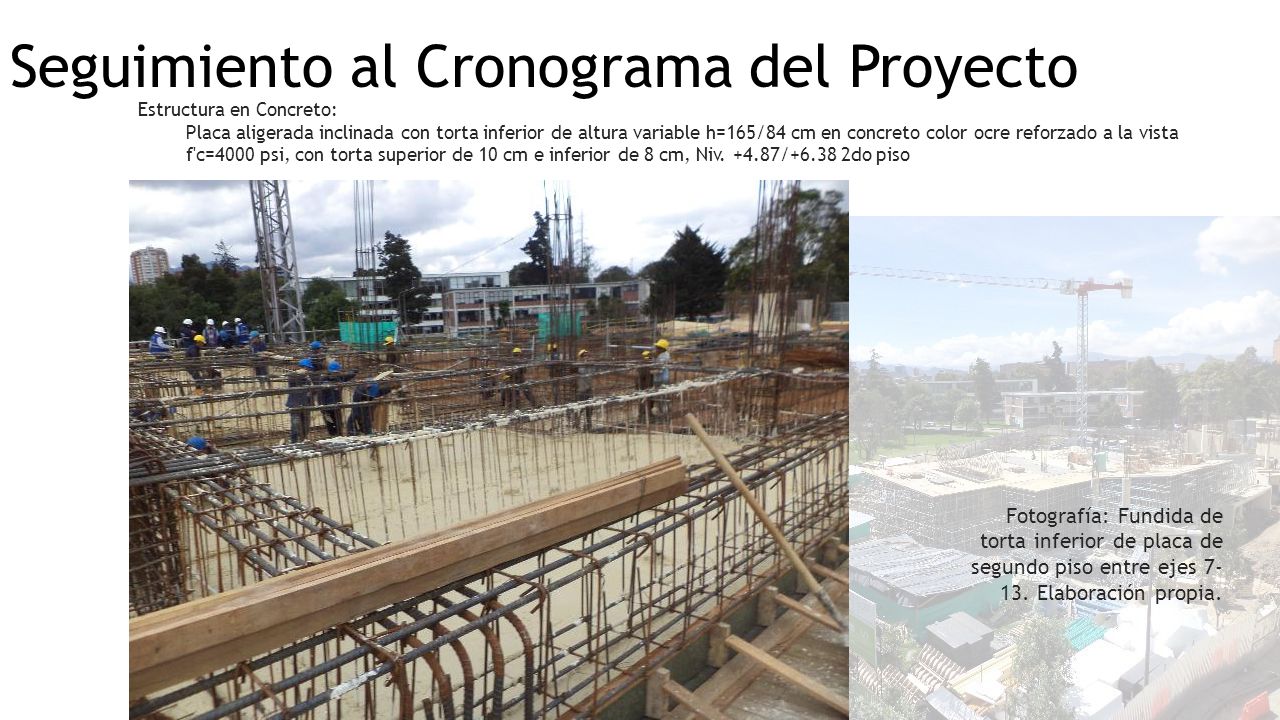

29 Seguimiento al Cronograma del Proyecto
Estructura en Concreto: Placa aligerada inclinada con torta inferior de altura variable h=165/84 cm en concreto color ocre reforzado a la vista f'c=4000 psi, con torta superior de 10 cm e inferior de 8 cm, Niv / do piso Fotografía: Fundida de torta inferior de placa de segundo piso entre ejes Elaboración propia.

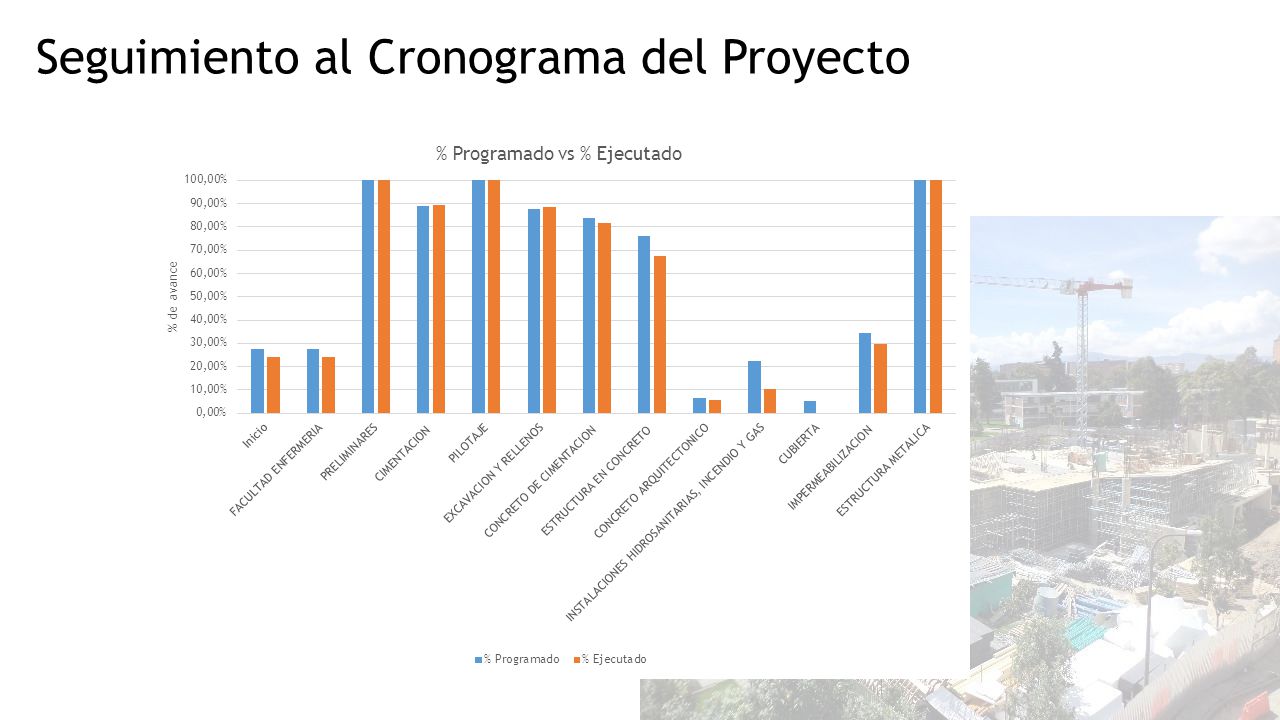

30 Seguimiento al Cronograma del Proyecto

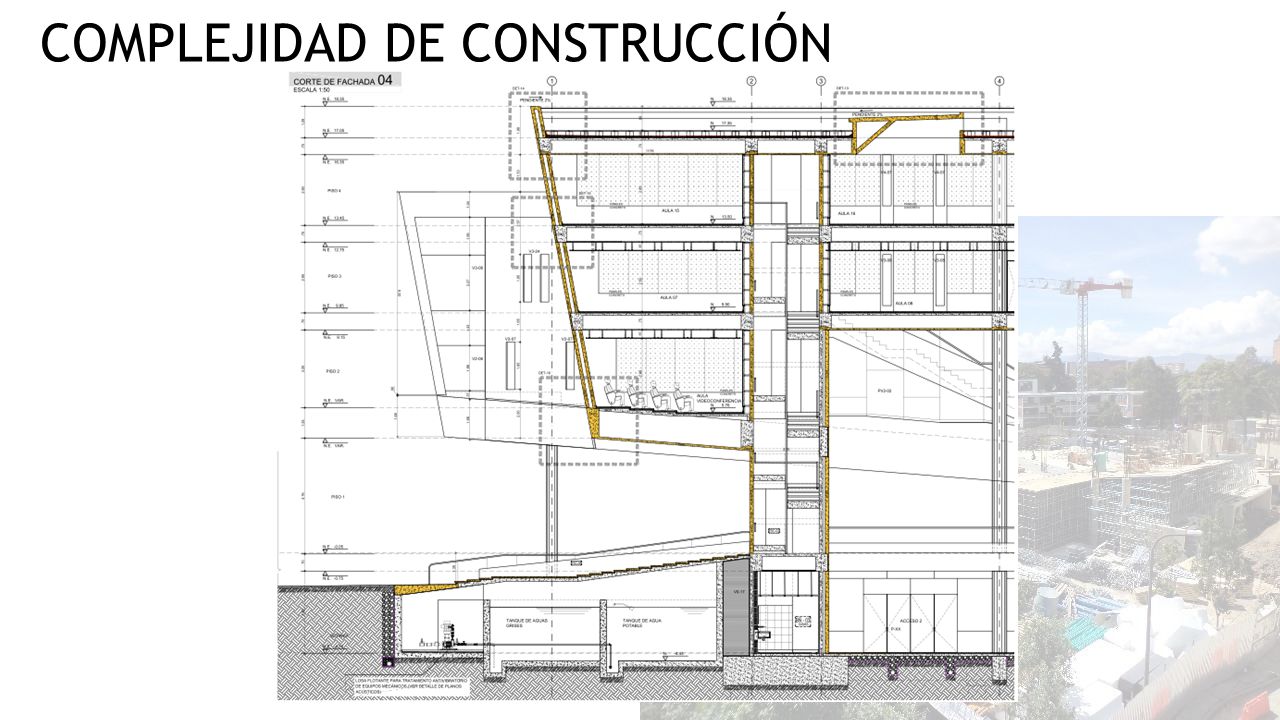

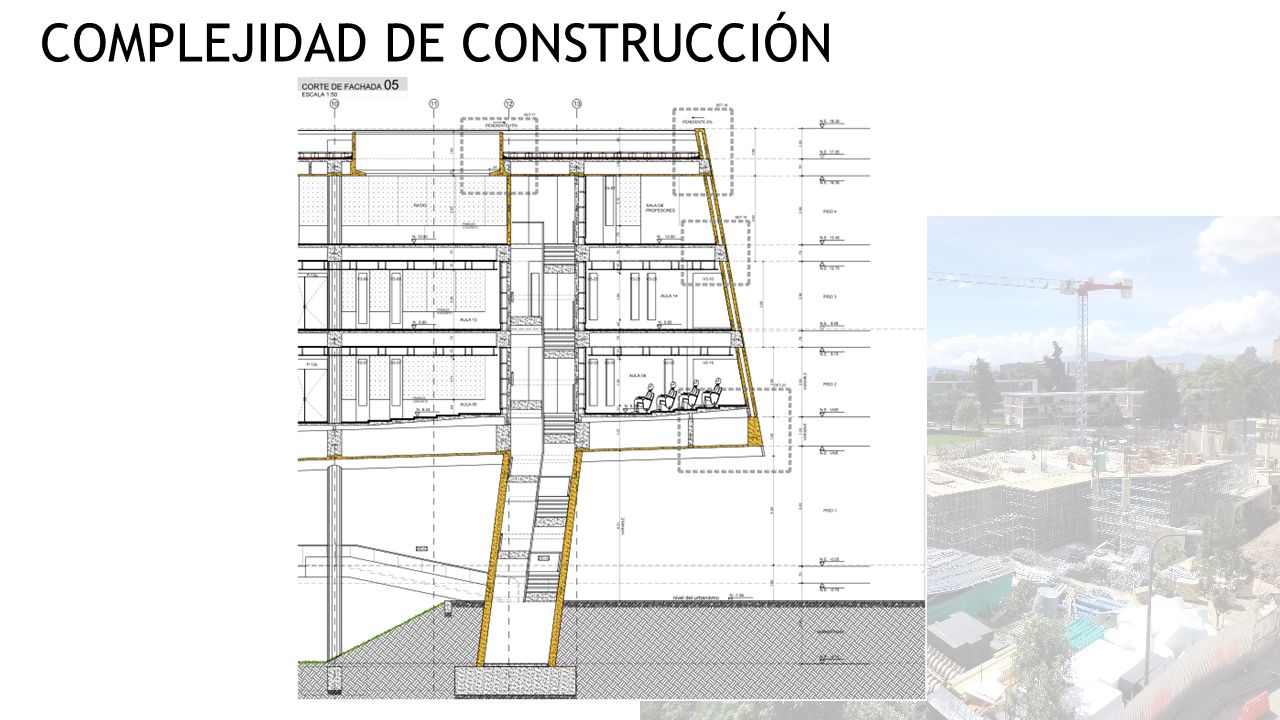

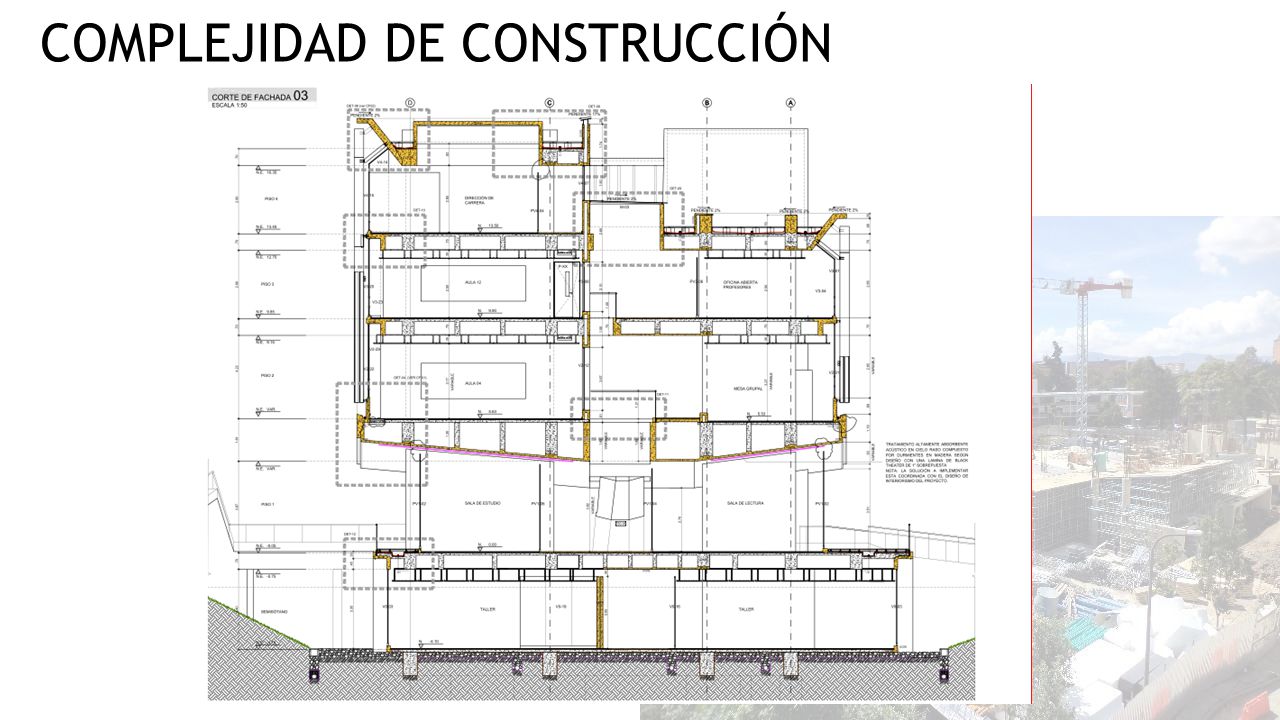

31 COMPLEJIDAD DE CONSTRUCCIÓN

32 COMPLEJIDAD DE CONSTRUCCIÓN

33 COMPLEJIDAD DE CONSTRUCCIÓN

34 COMPLEJIDAD DE CONSTRUCCIÓN

35 COMPLEJIDAD DE CONSTRUCCIÓN

36 COMPLEJIDAD DE CONSTRUCCIÓN

37 COMPLEJIDAD DE CONSTRUCCIÓN

38 COMPLEJIDAD DE CONSTRUCCIÓN

39 COMPLEJIDAD DE CONSTRUCCIÓN
