1
LA UNIDAD ARITMÉTICA Y LÓGICA
LECCIÓN 4. CIRCUITOS ARITMÉTICOS DE SUMA Y RESTA DE ENTEROS Departamento de Informática. Curso
2
EL SEMISUMADOR BINARIO
S = ab’ + ba’ = a b C = ab Departamento de Informática. Curso
3
CIRCUITO DEL SEMISUMADOR BINARIO
Departamento de Informática. Curso
4

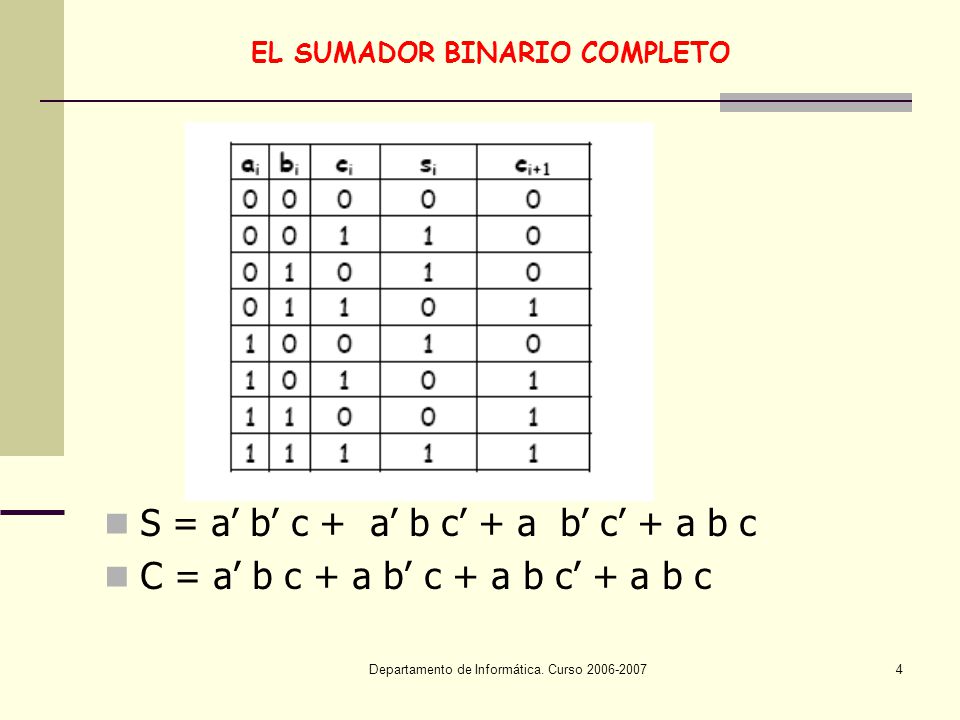

EL SUMADOR BINARIO COMPLETO
S = a’ b’ c + a’ b c’ + a b’ c’ + a b c C = a’ b c + a b’ c + a b c’ + a b c Departamento de Informática. Curso
5
ECUACIONES DEL SUMADOR BINARIO COMPLETO
S = c ( a b ) C = a b + c ( a b) Departamento de Informática. Curso
6
OTRO CIRCUITO SUMADOR BINARIO
Departamento de Informática. Curso
7
SUMADOR BINARIO PARALELO (CPA)
Tsumador = N x Tbit Departamento de Informática. Curso
8
CIRCUITO DE SUMA Y RESTA
A-B = A+(-B) = A+(B’+1) = A+B’+1 Departamento de Informática. Curso
9

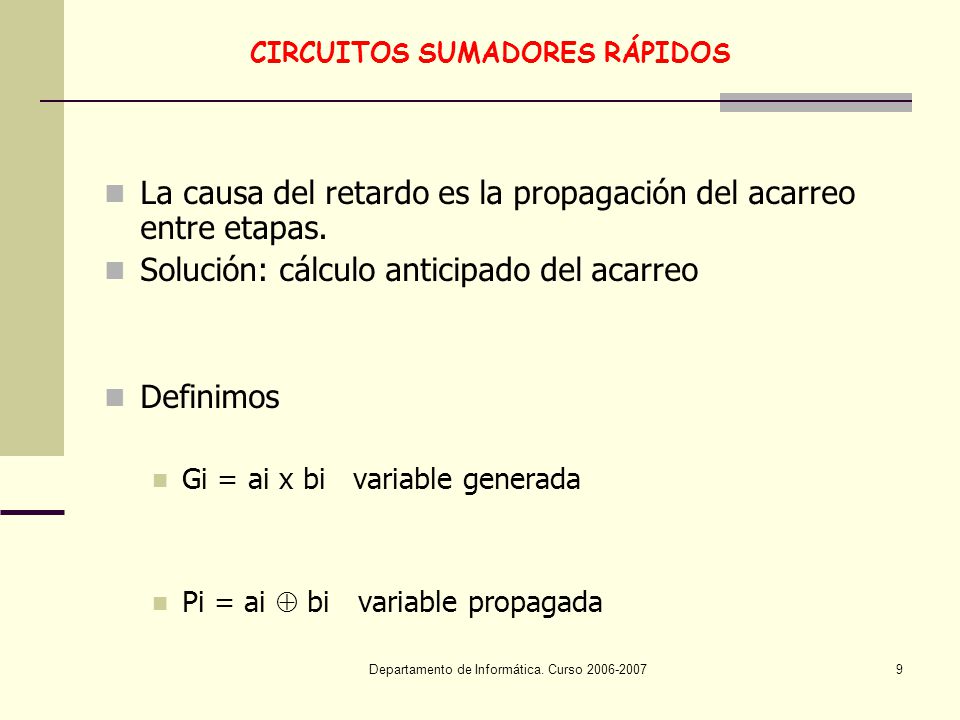

CIRCUITOS SUMADORES RÁPIDOS
La causa del retardo es la propagación del acarreo entre etapas. Solución: cálculo anticipado del acarreo Definimos Gi = ai x bi variable generada Pi = ai bi variable propagada No MELO CREO Departamento de Informática. Curso
10
ECUACIONES DEL BIT DE CARRY
Sustituyendo estas variables en las ecuaciones lógicas del sumador binario tendremos: Si = Pi ci Ci+1 = ai bi + ci (ai + bi ) = Gi + ci Pi Departamento de Informática. Curso
11
ECUACIONES DEL BIT DE CARRY
Departamento de Informática. Curso
12
CÉLULA SUMADORA RÁPIDA
Departamento de Informática. Curso
13

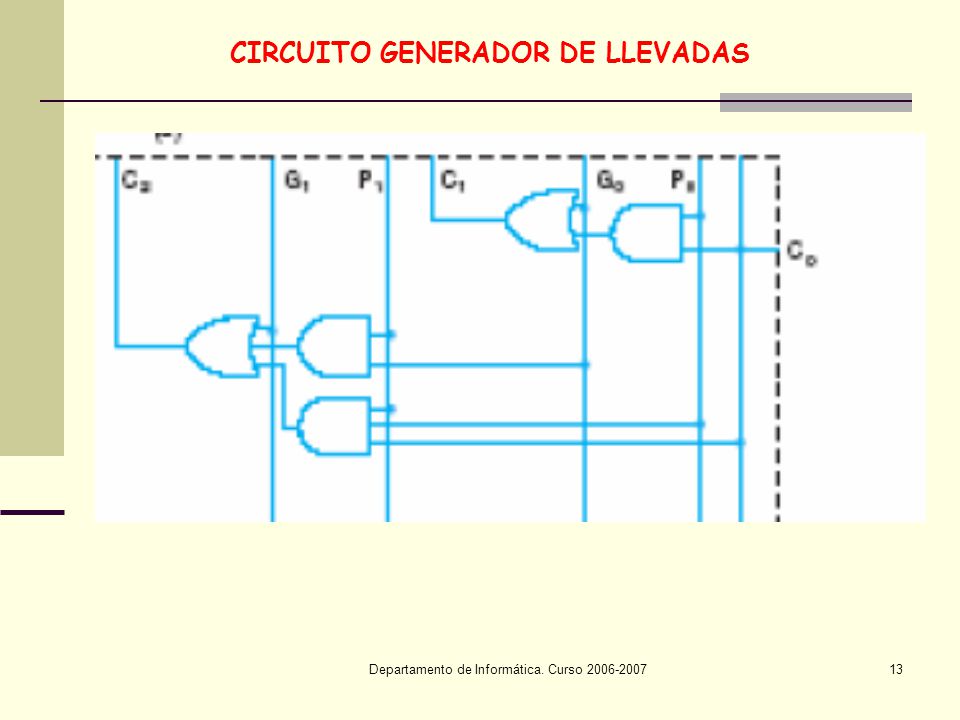

CIRCUITO GENERADOR DE LLEVADAS
Departamento de Informática. Curso
14
CIRCUITO GENERADOR DE LLEVADAS
Departamento de Informática. Curso
15
CIRCUITO GENERADOR DE LLEVADAS
Departamento de Informática. Curso
16
Departamento de Informática. Curso 2006-2007
CIRCUITO SUMADOR CLA Departamento de Informática. Curso
17
SUMADORES RÁPIDOS DE 16 BITS
Circuito LAC de 16 bits es excesivamente complejo Se buscan soluciones a partir de LAC de 4 bits El problema es la generación anticipada de los carrys c4 , c8 , c12 y c16 Departamento de Informática. Curso
18
Departamento de Informática. Curso 2006-2007
CIRCUITOS LAC DE GRUPO C4 = G3 + P3 G2 + P3 P2 G1 + P3 P2 P1 G0 + P3 P2 P1 P0 c0 Llamando G0G = G3 + P3 G2 + P3 P2 G1 + P3 P2 P1 G0 P0G = P3 P2 P1 P0 Podemos escribir: C4 = G0G + P0G c0 Departamento de Informática. Curso
19
CIRCUITO SUMADOR RAPIDO DE 16 BITS
Generar las funciones G y P para cada bit a partir de a y b y el carry inicial Generar las funciones G y P de grupo a partir de G y P Generar los bits de carry de grupo (c4 , c8 , c12 , c16 ) Generar el resto de las llevadas Generar todos los bits del resultado Departamento de Informática. Curso
20

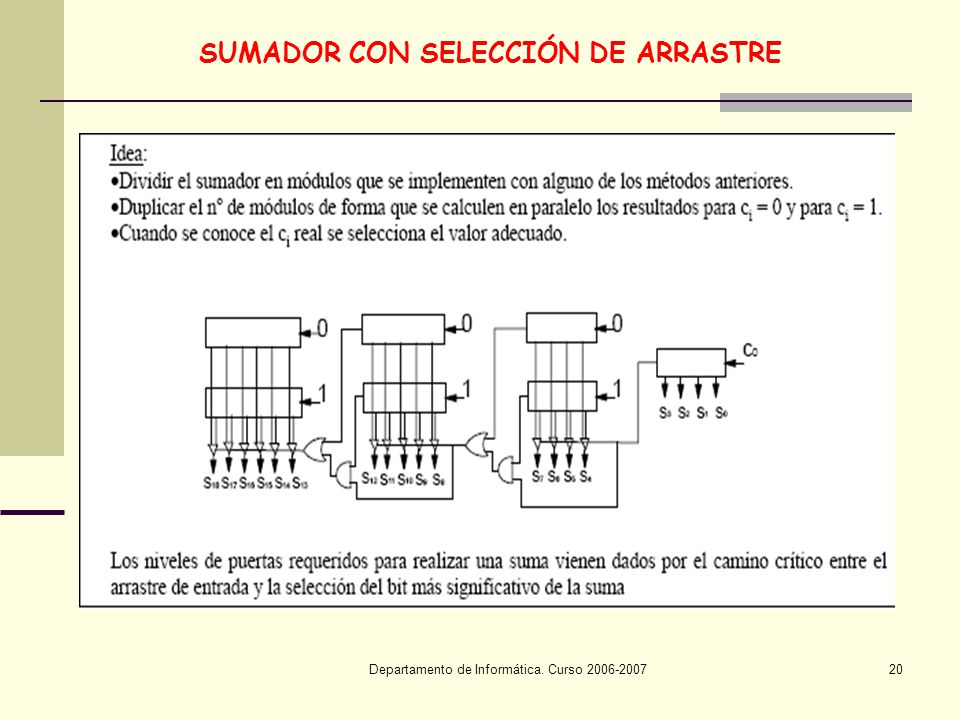

SUMADOR CON SELECCIÓN DE ARRASTRE
Departamento de Informática. Curso
21
SUMADOR CON PUENTEO DE ARRASTRES
Departamento de Informática. Curso
22
SUMADORES CONDICIONALES
Son una evolución de los sumadores con selección de llevada. Las ecuaciones de las salidas en función del carry entrante son: Departamento de Informática. Curso
23
CELULA DEL SUMADOR CONDICIONAL
Departamento de Informática. Curso
24
SUMADOR CONDICIONAL DE 2 BITS
Departamento de Informática. Curso
25
SEGUNDA ETAPA DE UN SUMADOR CONDICIONAL DE 4 BITS
Departamento de Informática. Curso
26
SUMADOR CONDICIONAL DE 8 BITS
Departamento de Informática. Curso
27

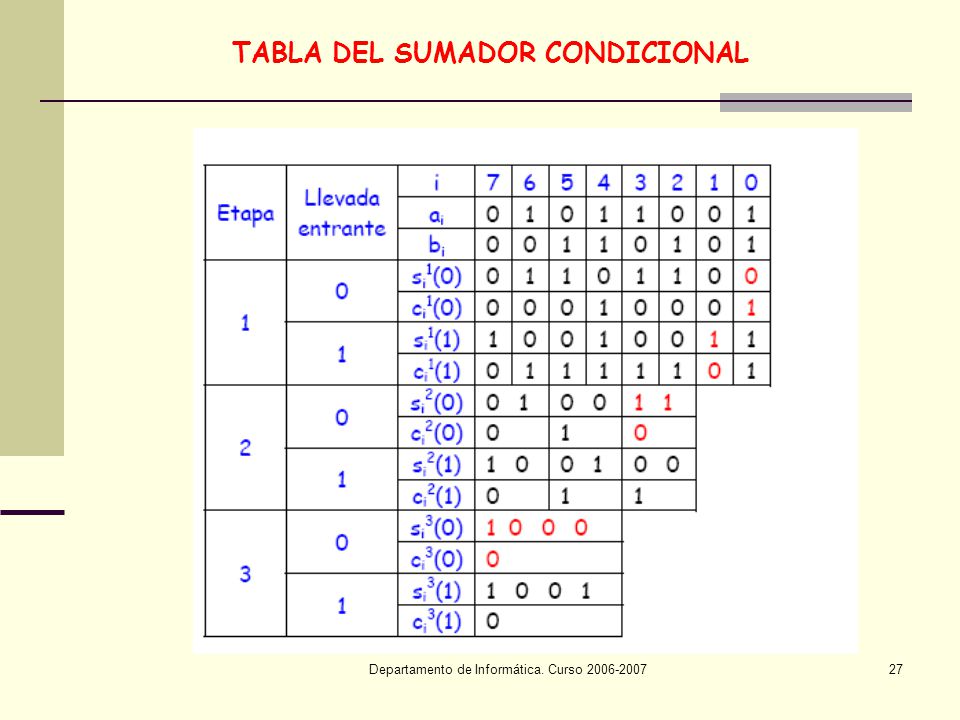

TABLA DEL SUMADOR CONDICIONAL
Departamento de Informática. Curso
28
SUMADORES MULTIOPERANDO CSA
Departamento de Informática. Curso
29
Departamento de Informática. Curso 2006-2007

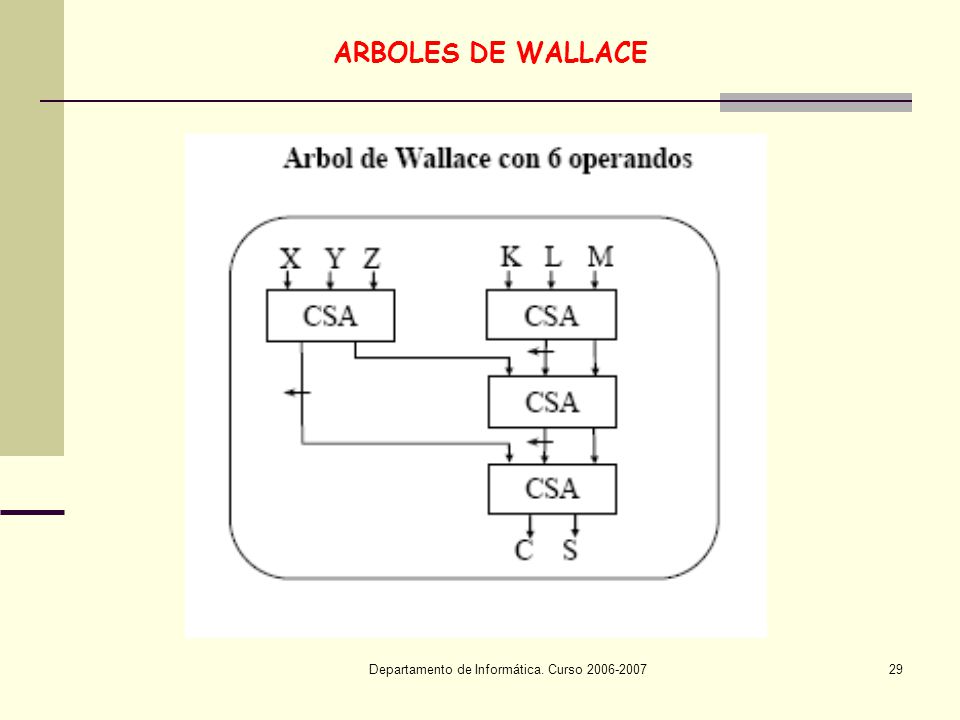

ARBOLES DE WALLACE Departamento de Informática. Curso
30
LA UNIDAD ARITMÉTICA Y LÓGICA
LECCIÓN 5. CIRCUITOS ARITMÉTICOS DE MULTIPLICACIÓN DE ENTEROS Departamento de Informática. Curso
31
MULTIPLICACION DE NÚMEROS NATURALES
Departamento de Informática. Curso
32
Departamento de Informática. Curso 2006-2007
CIRCUITOS NMM Departamento de Informática. Curso
33
CÉLULA ELEMENTAL DEL MULTIPLICADOR
Departamento de Informática. Curso
34
Departamento de Informática. Curso 2006-2007
MATRIZ SUMADORA Departamento de Informática. Curso
35
MULTIPLICADORES DE 8 BITS
Departamento de Informática. Curso
36
MULTIPLICADORES DE 8 BITS
Departamento de Informática. Curso
37
HARDWARE PARA ALGORITMOS DE MULTIPLICACIÓN
Departamento de Informática. Curso
38
MULTIPLICACIÓN POR SUMA Y DESPLAZAMIENTO
Sea la operación 13x11 Departamento de Informática. Curso
39

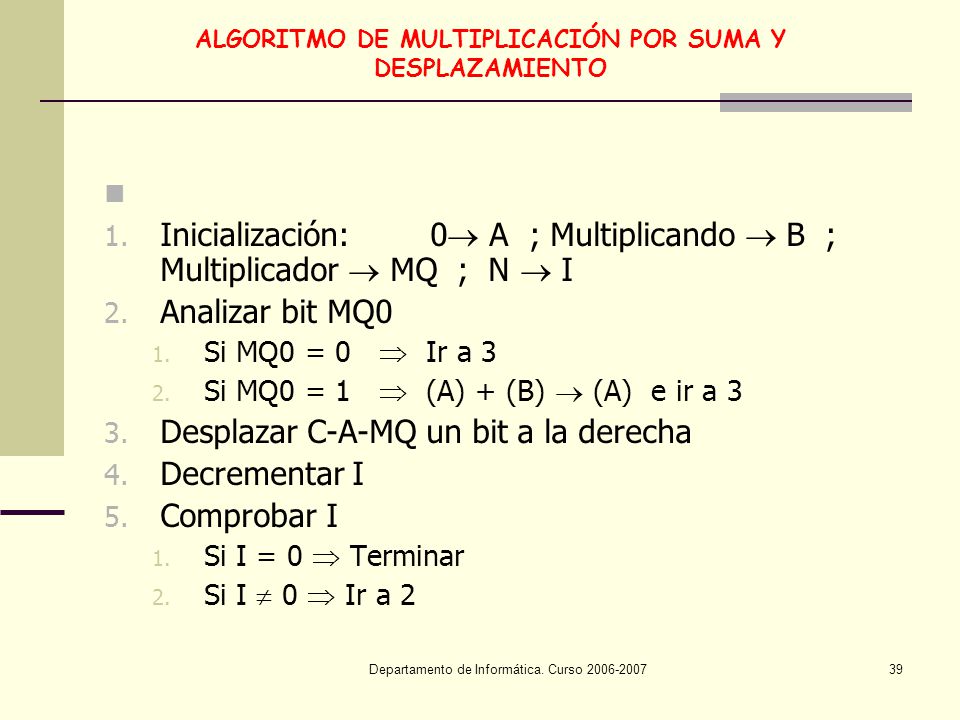

ALGORITMO DE MULTIPLICACIÓN POR SUMA Y DESPLAZAMIENTO
Inicialización: A ; Multiplicando B ; Multiplicador MQ ; N I Analizar bit MQ0 Si MQ0 = 0 Ir a 3 Si MQ0 = 1 (A) + (B) (A) e ir a 3 Desplazar C-A-MQ un bit a la derecha Decrementar I Comprobar I Si I = 0 Terminar Si I 0 Ir a 2 Departamento de Informática. Curso
40
Departamento de Informática. Curso 2006-2007
EJEMPLO Departamento de Informática. Curso
41
ALGORITMO DE ROBERTSON
Sirve para multiplicar un número positivo y un número negativo Departamento de Informática. Curso
42
ALGORITMO DE ROBERTSON
Sólo sirve para el caso de multiplicando positivo y multiplicador negativo. Para los n-1 primeros bits del multiplicador se utiliza el algoritmo anterior. Para el bit de signo del multiplicador se pone el complemento a dos del multiplicando El resultado es un número negativo Departamento de Informática. Curso
43
JUSTIFICACIÓN DEL ALGORITMO DE ROBERTSON
Departamento de Informática. Curso
44
Departamento de Informática. Curso 2006-2007

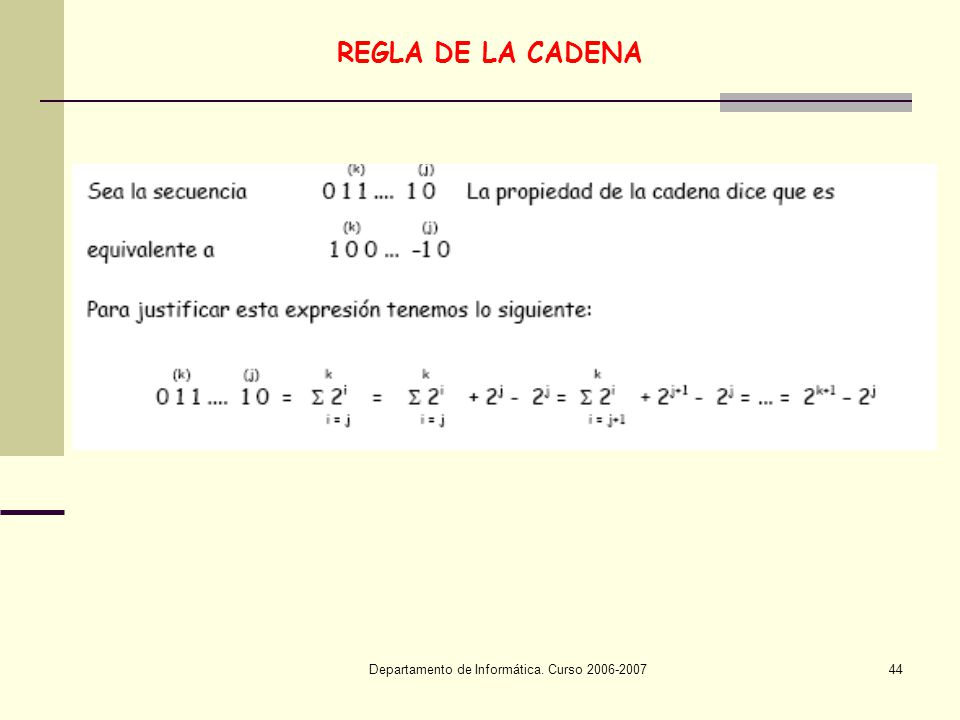

REGLA DE LA CADENA Departamento de Informática. Curso
45
MULTIPLICADORES BINARIOS RECODIFICADOS
Recodificar el multiplicador para evitar las cadenas de “1” Efectuar la multiplicación tradicional donde el sumando correspondiente es 0, Mcando ó-Mcando en función de que el bit correspondiente del multiplicador sea 0, 1, -1. Tenemos presente siempre la necesidad de extender el signo en los sumandos. Departamento de Informática. Curso
46
Departamento de Informática. Curso 2006-2007
ALGORITMO DE BOOTH Departamento de Informática. Curso
47
Departamento de Informática. Curso 2006-2007
DIAGRAMA DE FLUJO Departamento de Informática. Curso
48
Departamento de Informática. Curso 2006-2007
CASOS ESPECIALES Caso de “1” aislado Solución: No codificar Caso de “0” aislado Solución : Cambiar el 0 por –1 Departamento de Informática. Curso
49
OTRA RECODIFICACIÓN DEL MULTIPLICADOR
Departamento de Informática. Curso
50
ALGORITMO DE SOLAPAMIENTO DE TERNAS
Inicialización ( Similar a casos anteriores salvo que ahora N/2 I) Analizar el valor numérico de MQ1 – MQ0 – MQ-1 y actuar como en la tabla precedente Desplazamiento aritmético de A-MQ de 2 bits a la derecha. Decrementar I Si I0 ir a 2, en otro caso Fin. Departamento de Informática. Curso
51
Departamento de Informática. Curso 2006-2007
DIAGRAMA DE FLUJO Departamento de Informática. Curso
52
CIRCUITOS MULTIPLICADORES EN COMPLEMENTO A DOS
Departamento de Informática. Curso
53
MULTIPLICACION DE NUMEROS ENTEROS CON SIGNO
Departamento de Informática. Curso
54
PLANTEAMIENTO DEL PROBLEMA
Departamento de Informática. Curso
55
Departamento de Informática. Curso 2006-2007
POSIBLE SOLUCIÓN Departamento de Informática. Curso
56
MULTIPLICADOR DE PEZARIS
Departamento de Informática. Curso
57
ALGORITMO DE BAUGH-WOOLEY
Departamento de Informática. Curso
58
MULTIPLICADOR DE BAUGH-WOOLEY
Departamento de Informática. Curso
59
LA UNIDAD ARITMÉTICA Y LÓGICA
LECCIÓN 6. CIRCUITOS ARITMÉTICOS Y ALGORITMOS DE DIVISION DE ENTEROS Departamento de Informática. Curso
60
ALGORITMO DE DIVISIÓN CON RESTAURACIÓN
Es el algoritmo de división convencional. Los pasos a seguir son los siguientes: Inicialización: Dividendo MQ ; Divisor B ; N I ; 0 A Desplazamiento de A-MQ a la izquierda 1 bit. Restar A-B A Comprobar si A<0 : Si es cierto Restaurar el dividendo A+ B A Si no es cierto 1 MQ0 Decrementar contador I Comprobar si I =0 Si es cierto FIN Si no es cierto Ir al paso 2 Al final de la operación tenemos el cociente en MQ y el resto en A. Departamento de Informática. Curso
61
Departamento de Informática. Curso 2006-2007
62
Departamento de Informática. Curso 2006-2007
EJEMPLO Departamento de Informática. Curso
63
ALGORITMO DE DIVISIÓN SIN RESTAURACIÓN
Es una mejora del algoritmo anterior que se basa en lo siguiente: si seguimos el diagrama de flujo del algoritmo sin restauración a partir del momento en que se comprueba el valor del bit de menor peso del divisor la operación a realizar es : Si A > 0 desplazamos (2ª) y restamos (2A – B) Si A < 0 sumamos B (A + B), desplazamos 2(A + B) y restamos B (2A + B) Departamento de Informática. Curso
64
ALGORITMO DE DIVISIÓN SIN RESTAURACIÓN
Inicialización: Dividendo MQ ; Divisor B ; N-1 I ; 0 A Desplazamiento a la izquierda de A-MQ Restar A-B A Analizar A: Si A <0 desplaz a la izquierda de A-MQ y sumar A+B A Si A >0 1 MQ0 desplaz a la izquierda de A-MQ y restar A-B A Decrementar el contador I Si I >0 ir a 4 Si A <0 sumar A+B A Si A >0 1 MQ0 FIN Departamento de Informática. Curso
65
Departamento de Informática. Curso 2006-2007
66
Departamento de Informática. Curso 2006-2007

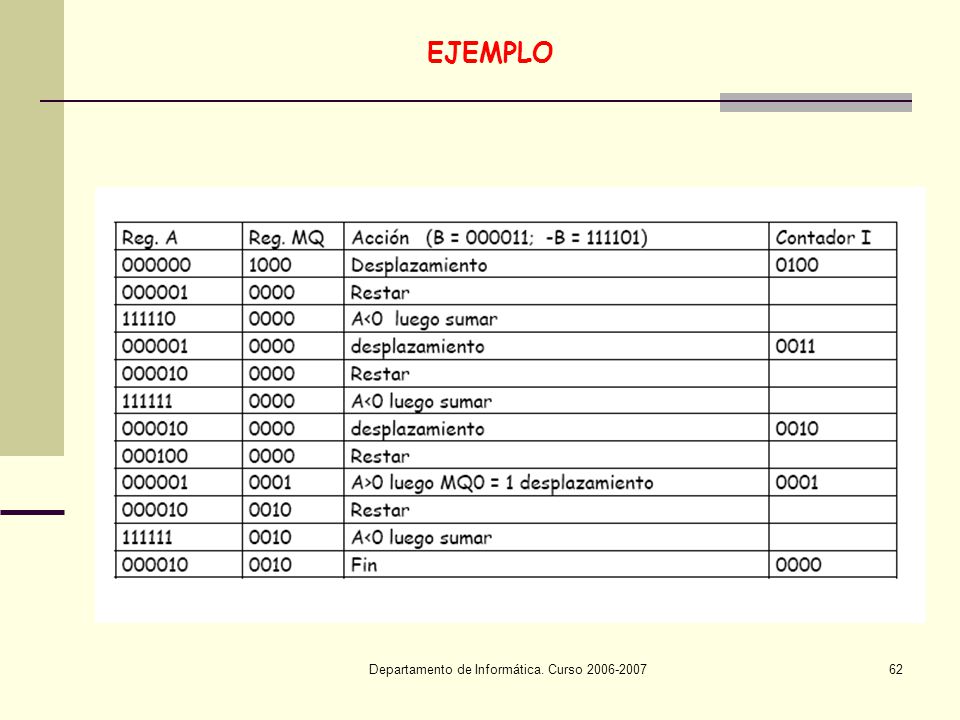

EJEMPLO Departamento de Informática. Curso
67
MÉTODO DE DIVISIÓN POR CONVERGENCIA
Departamento de Informática. Curso
68
ELECCIÓN DE LOS VALORES DE Ri
Departamento de Informática. Curso
69

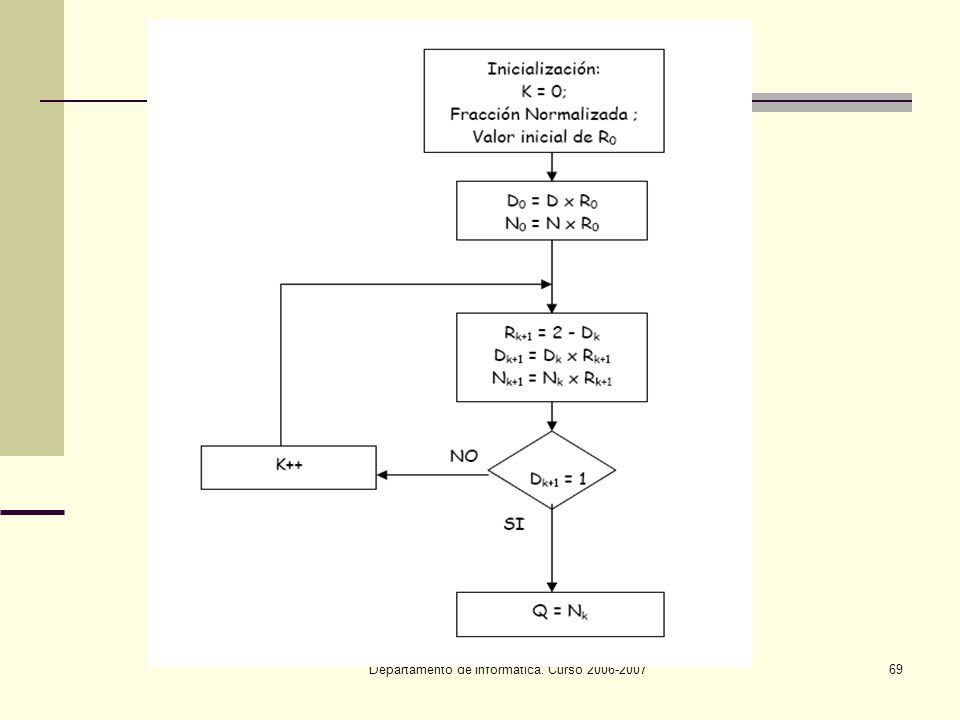

DIAGRAMA DE FLUJO DEL PROCESO
Departamento de Informática. Curso
70
METODO DE DIVISIÓN MEDIANTE EL INVERSO DEL DIVISOR
Departamento de Informática. Curso
71
APLICACIÓN DEL MÉTODO DE NEWTON-RAPHSON
Departamento de Informática. Curso
72
ELECCIÓN DEL VALOR INICIAL
Departamento de Informática. Curso
73
PROCEDIMIENTO DE CALCULO DEL INVERSO
Departamento de Informática. Curso
74
Departamento de Informática. Curso 2006-2007
DIAGRAMA DE FLUJO Departamento de Informática. Curso
75
CELDA BÁSICA DEL DIVISOR COMBINACIONAL
Departamento de Informática. Curso
76
DIVISIÓN COMBINACIONAL
Departamento de Informática. Curso
77
LA UNIDAD ARITMÉTICA Y LÓGICA
LECCIÓN 7. ARITMÉTICA DE PUNTO FLOTANTE Departamento de Informática. Curso
78
REPRESENTACION BINARIA DE NUMEROS REALES
Un número real consta de parte entera y parte fraccionaria y su representación binaria es la siguiente: En la práctica para representar en binario un número real trabajamos por separado con su parte entera y su parte fraccionaria Departamento de Informática. Curso
79
Departamento de Informática. Curso 2006-2007
EJEMPLO Sea por ejemplo La parte entera 23 = y la parte fraccionaria la pasamos a binario multiplicando por 2 y quedándonos con la parte fraccionaria: .85 x 2 = 1.70 .70 x 2 = 1.40 .40 x 2 = 0.80 .80 x 2 = 1.60 .60 x 2 = 1.20 .20 x 2 = 0.40 Luego 0.85 = …. Por tanto = Departamento de Informática. Curso
80
REPRESENTACION NORMALIZADA. NORMA IEEE-754
En simple precisión la longitud de palabra es de 32 bits Vemos que la mantisa está normalizada de modo que 1 F 2 y que el exponente se almacena en exceso a 127 para evitar tener que usar otro bit de signo Departamento de Informática. Curso
81

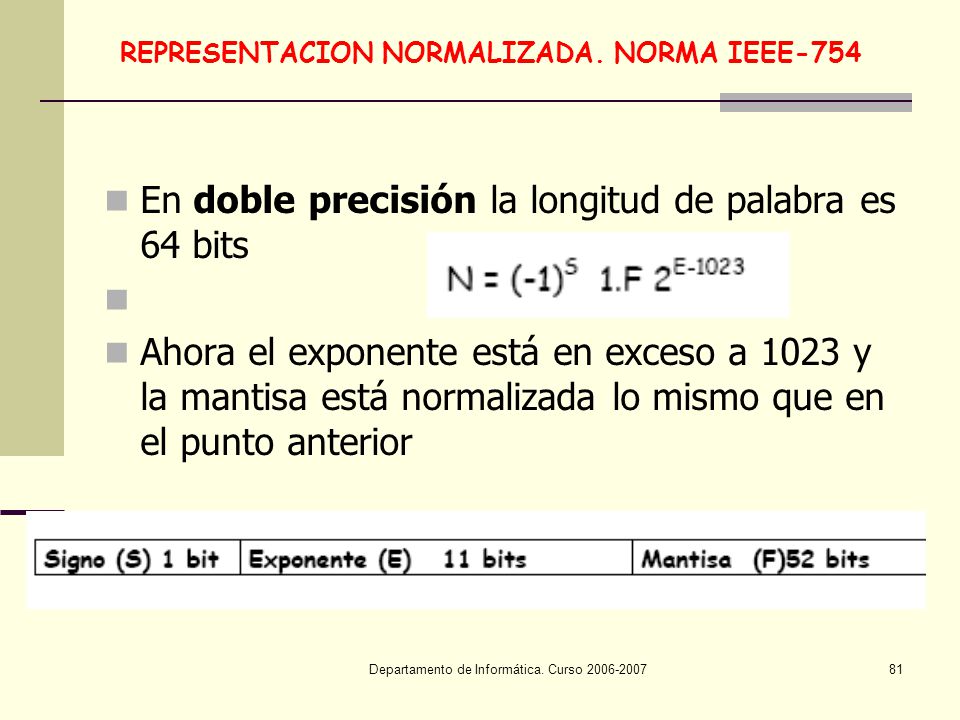

REPRESENTACION NORMALIZADA. NORMA IEEE-754
En doble precisión la longitud de palabra es 64 bits Ahora el exponente está en exceso a 1023 y la mantisa está normalizada lo mismo que en el punto anterior Departamento de Informática. Curso
82
REPRESENTACION APROXIMADA DE NUMEROS REALES
Rango : Nos da el conjunto de intervalos donde existen números representables, depende del exponente Precisión : Nos da la diferencia entre dos números representables consecutivos, depende del número de bits de la mantisa. El rango y la precisión son conceptos antagónicos pues para mejorar la precisión habría que aumentar la mantisa y por tanto reducir el exponente lo que lleva a una disminución del rango. Departamento de Informática. Curso
83
TIPOS DE NUMEROS REALES
Normalizados: 0 < E < Emax 1.F < 2 Cero : E = 0 F = (-1)S x existe +0 y –0 Infinitos E = F = (-1)S x existe +infinito y – infinito No reales ( not a number) E = F >0 Denormales E = 0 F > 0 Departamento de Informática. Curso
84
SUMA Y RESTA DE NÚMEROS EN PUNTO FLOTANTE
Alinear mantisas : Tomar el número con menor exponente y desplazar su mantisa a la derecha hasta igualar los exponentes Sumar o restar mantisas Normalizar el resultado si fuera necesario Redondear la mantisa al número de bits apropiado Normalizar si fuera preciso Departamento de Informática. Curso
85

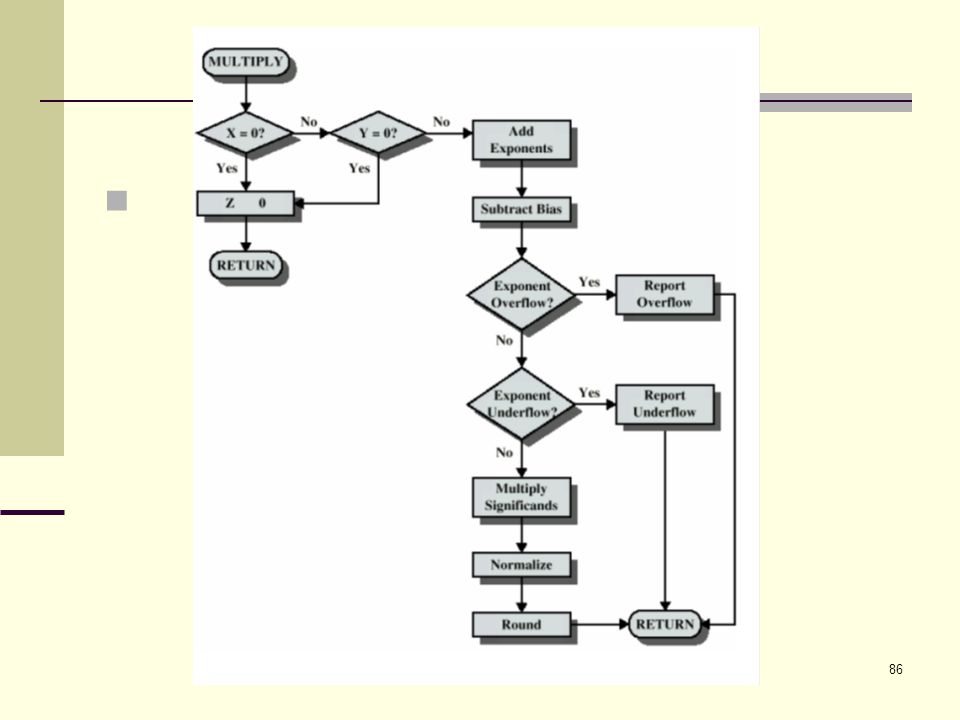

MULTIPLICACION Y DIVISIÓN DE NÚMEROS EN PUNTO FLOTANTE
Sumar o restar los exponentes (y restar o sumar el exceso) Multiplicar o dividir las mantisas Normalizar el resultado Redondear la mantisa al número apropiado de bits Normalizar si es preciso Determinar el signo del resultado Departamento de Informática. Curso
86
Departamento de Informática. Curso 2006-2007
87
Departamento de Informática. Curso 2006-2007
