1 Análisis Estructural de un Edificio de 4 niveles Estructuración
UNIDAD VI Análisis Estructural de un Edificio de 4 niveles Estructuración Bajada de Cargas y análisis de marcos Selección del tipo de cimentación ESTRUCTURAS II, Arquitectura

2 Obtención de cargas gravitacionales

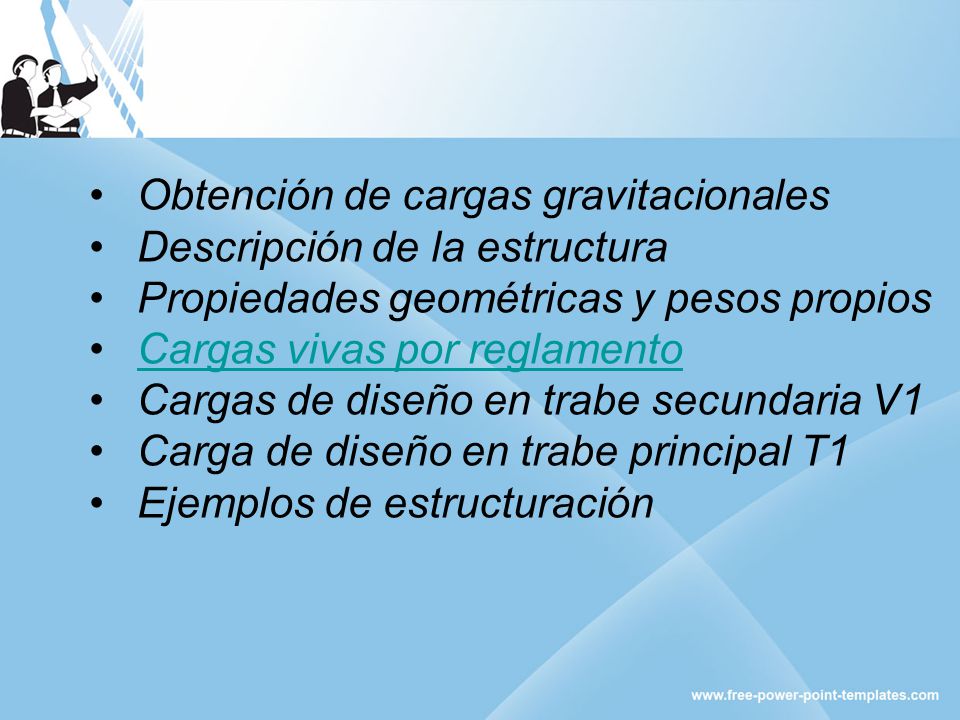

Descripción de la estructura Propiedades geométricas y pesos propios Cargas vivas por reglamento Cargas de diseño en trabe secundaria V1 Carga de diseño en trabe principal T1 Ejemplos de estructuración

3 Objetivo: Descripción:

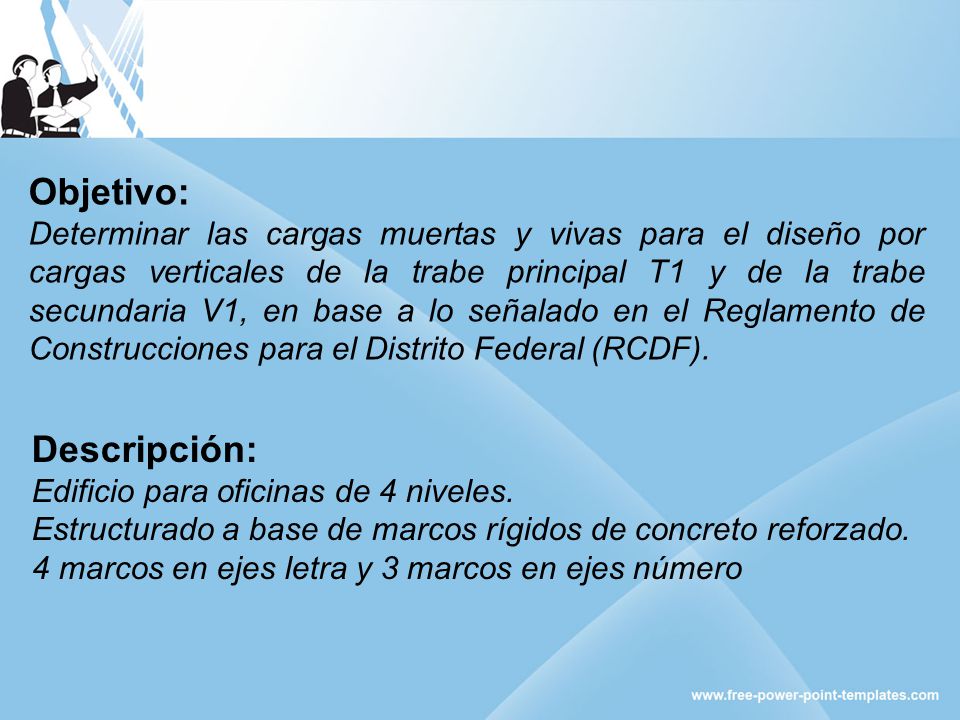

Determinar las cargas muertas y vivas para el diseño por cargas verticales de la trabe principal T1 y de la trabe secundaria V1, en base a lo señalado en el Reglamento de Construcciones para el Distrito Federal (RCDF). Descripción: Edificio para oficinas de 4 niveles. Estructurado a base de marcos rígidos de concreto reforzado. 4 marcos en ejes letra y 3 marcos en ejes número

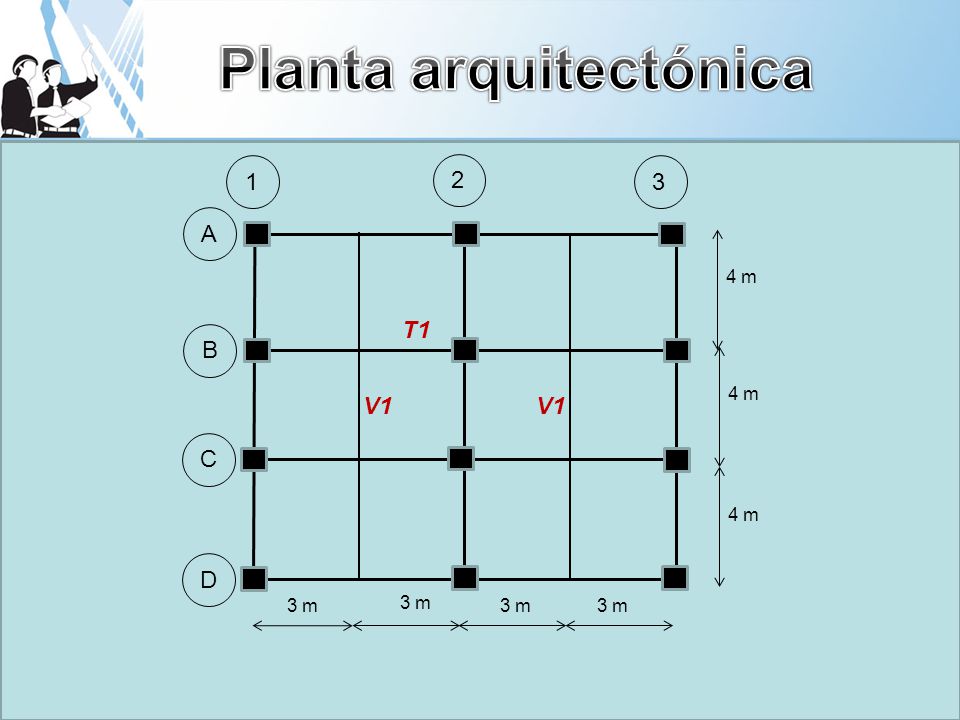

4 Planta arquitectónica
1 2 3 A 4 m T1 B 4 m V1 V1 C 4 m D 3 m 3 m 3 m 3 m

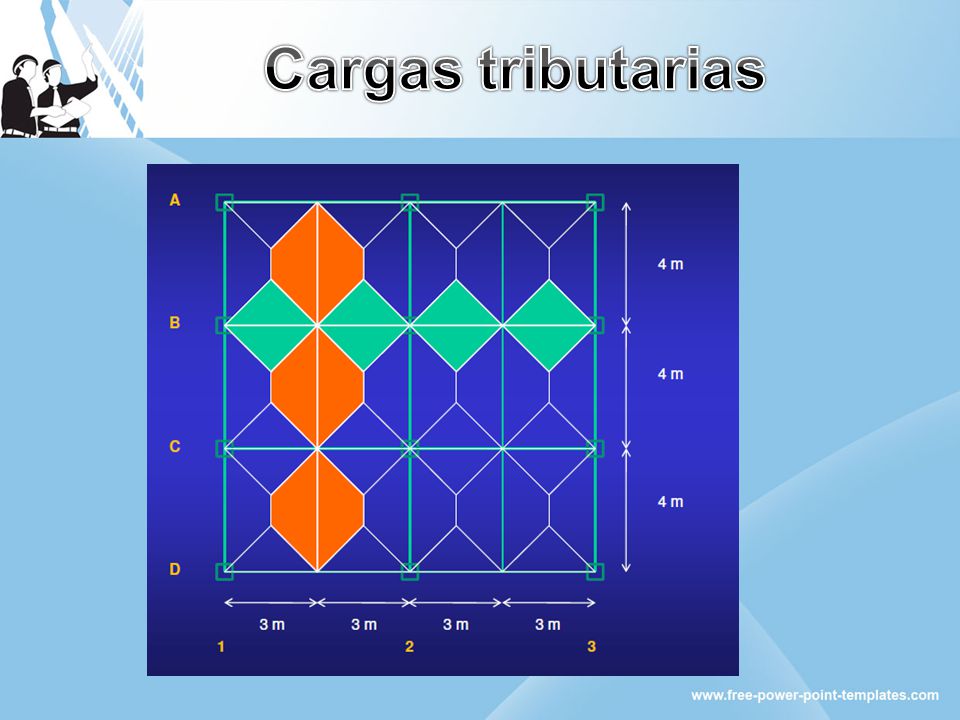

5 Cargas tributarias

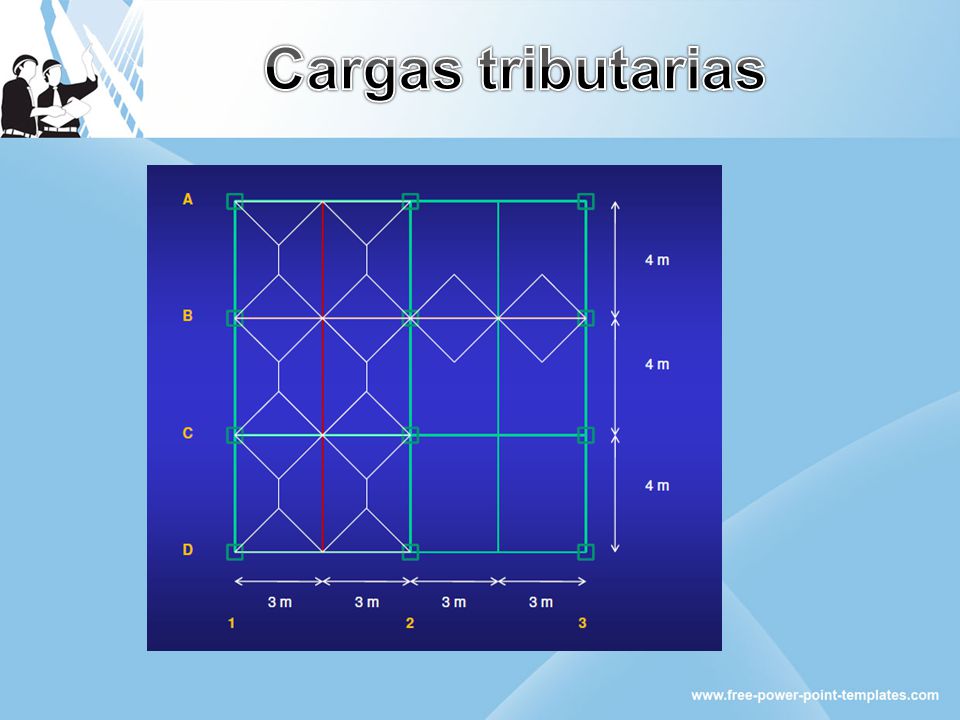

6 Cargas tributarias

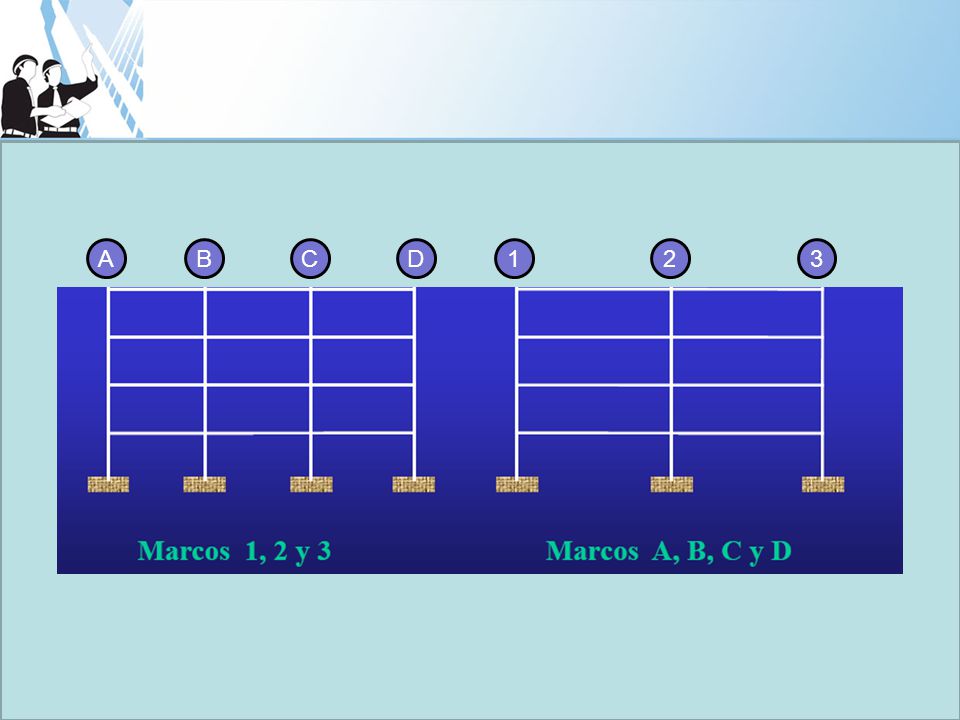

7 A B C D 1 2 3

8 PROPIEDADES GEOMÉTRICAS DE LOS ELEMENTOS ESTRUCTURALES

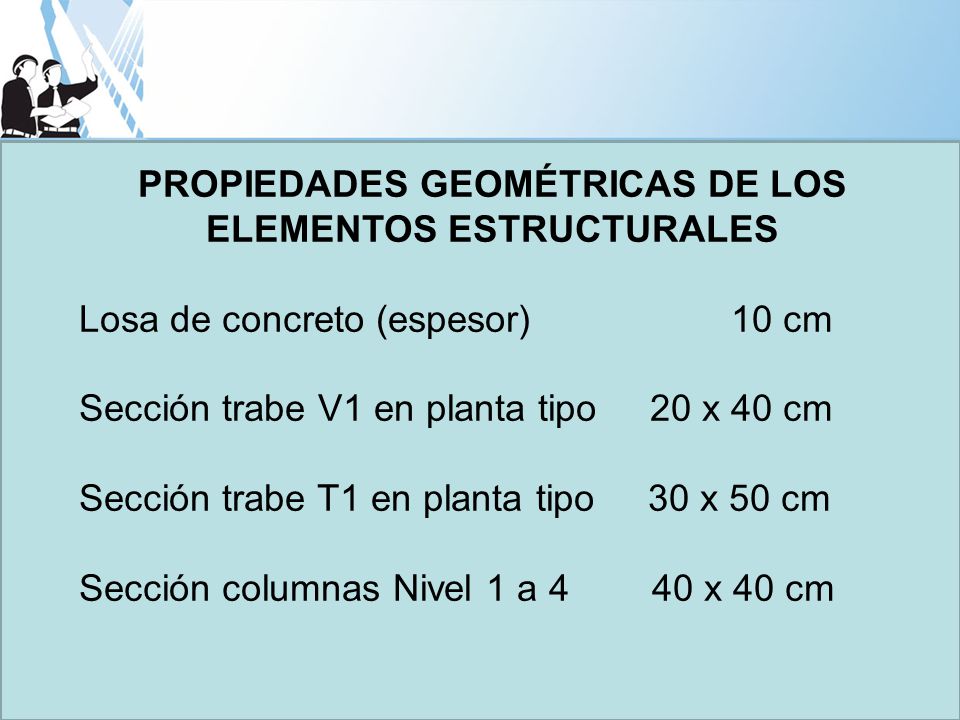

Losa de concreto (espesor) cm Sección trabe V1 en planta tipo x 40 cm Sección trabe T1 en planta tipo x 50 cm Sección columnas Nivel 1 a x 40 cm

9 PESO PROPIO DE LOS ELEMENTOS ESTRUCTURALES: TRABES:
Trabe V1: wpp = 0.20 x 0.30 x 2400 = 144 kg/m Trabe T1: wpp = 0.30 x 0.40 x 2400 = 288 kg/m COLUMNAS: N1 a N4: wpp = 0.40 x 0.40 x 2400 = 384 kg/m 10 cm espesor de losa

10 ANÁLISIS DE CARGAS UNITARIAS
Losa de azotea CCa 3.0 Carga Viva Wv = CARGA TOTAL EN LOSA W = Kg/m2

11 ANÁLISIS DE CARGAS UNITARIAS

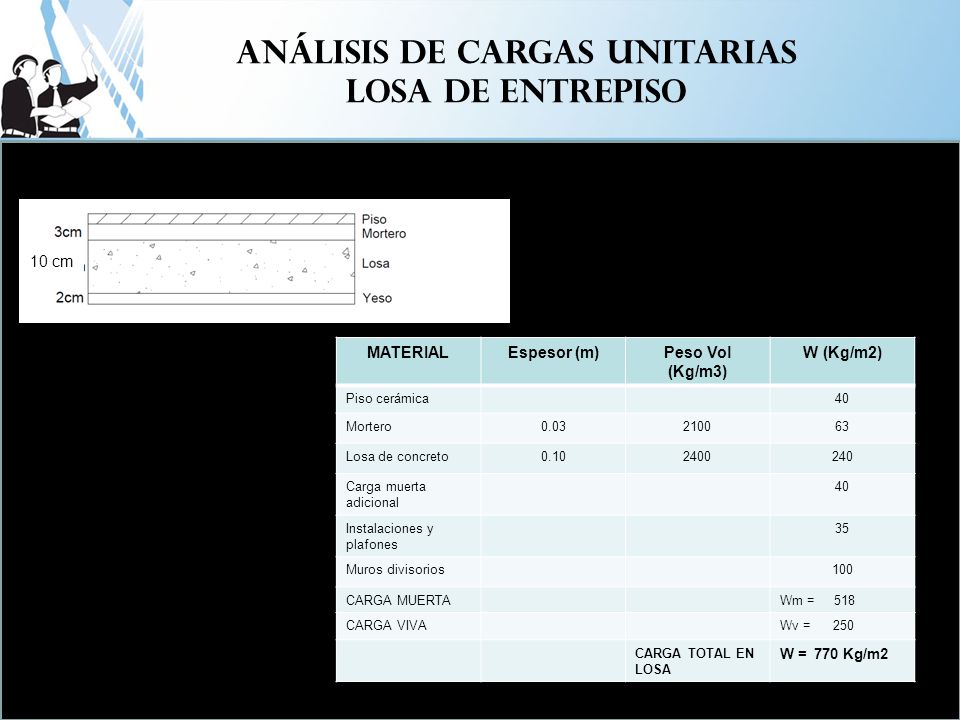

Losa de ENTREPISO 10 cm MATERIAL Espesor (m) Peso Vol (Kg/m3) W (Kg/m2) Piso cerámica 40 Mortero 0.03 2100 63 Losa de concreto 0.10 2400 240 Carga muerta adicional Instalaciones y plafones 35 Muros divisorios 100 CARGA MUERTA Wm = CARGA VIVA Wv = CARGA TOTAL EN LOSA W = 770 Kg/m2

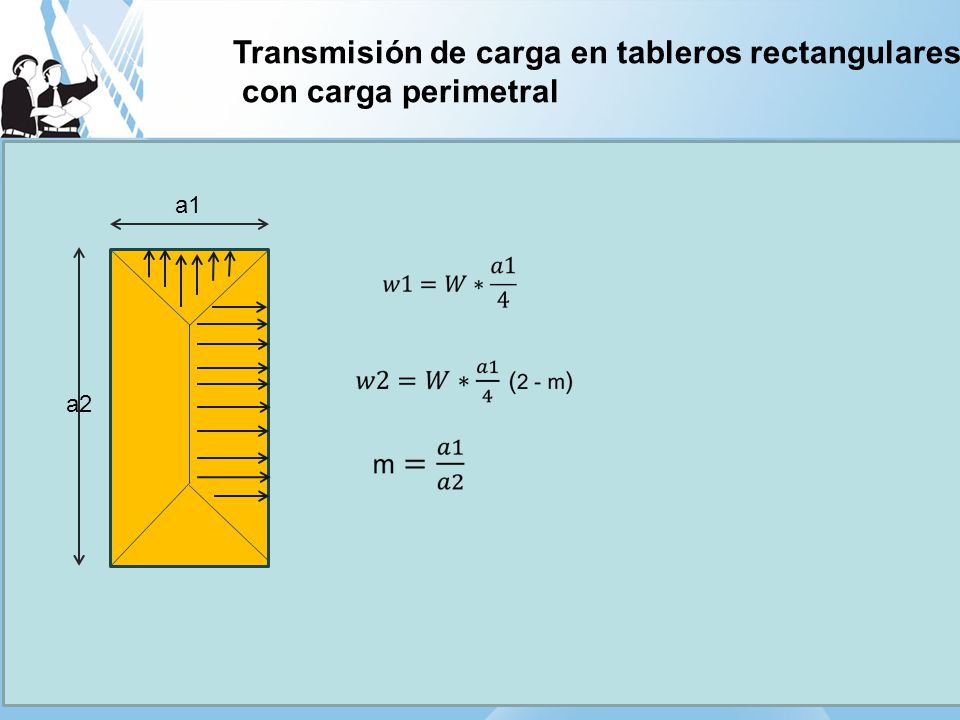

12 Transmisión de carga en tableros rectangulares con carga perimetral

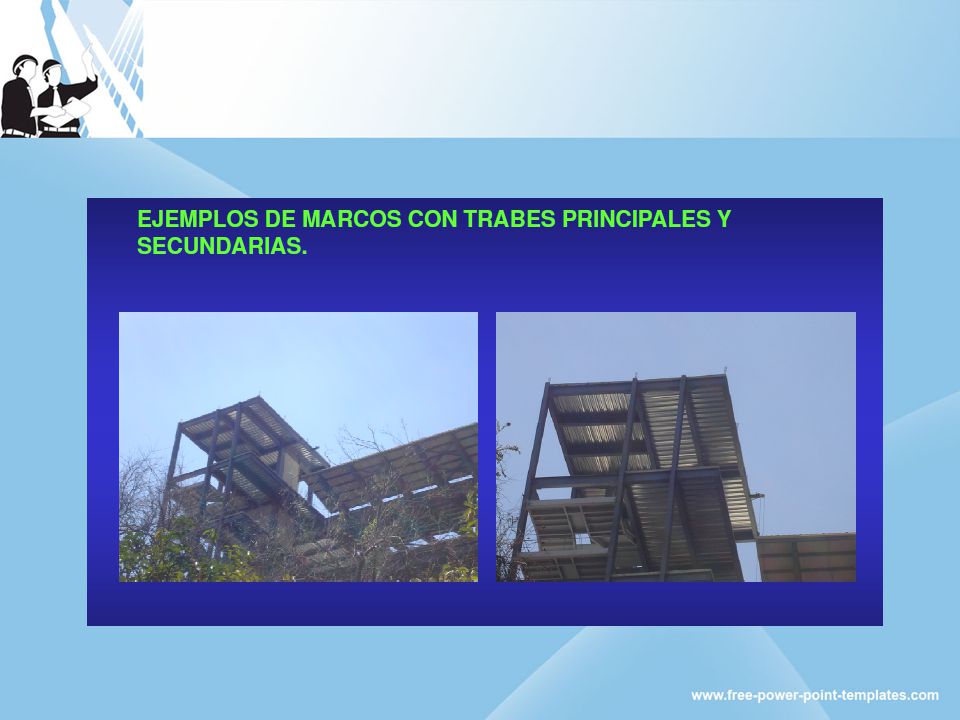

a2

13 Trabe secundaria V1 Planta tipo Nivel 1-3

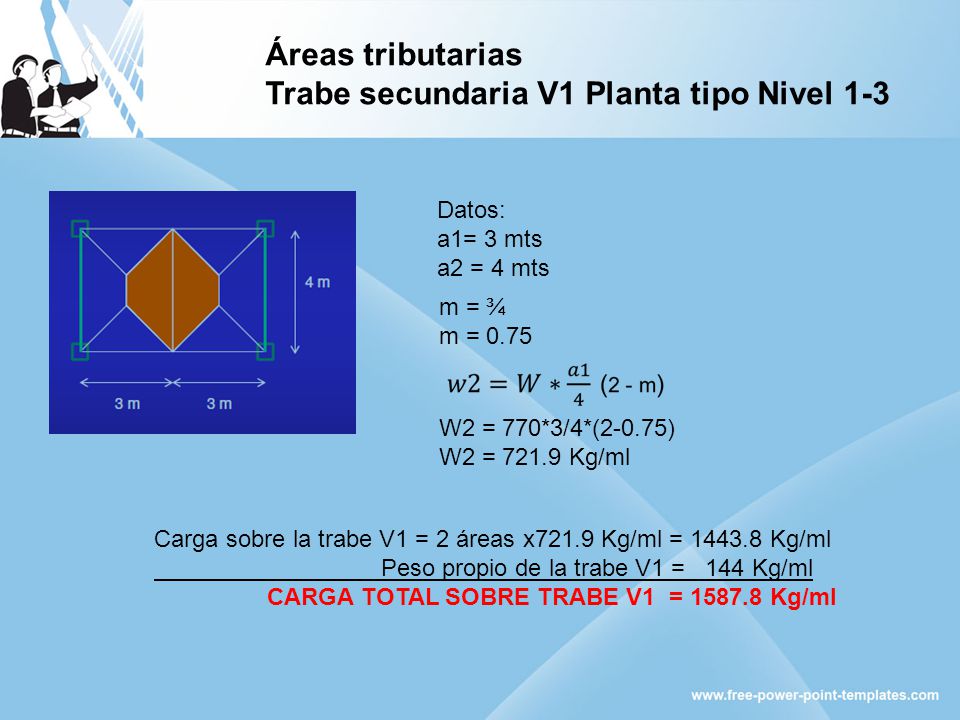

Áreas tributarias Trabe secundaria V1 Planta tipo Nivel 1-3 Datos: a1= 3 mts a2 = 4 mts m = ¾ m = 0.75 W2 = 770*3/4*(2-0.75) W2 = Kg/ml Carga sobre la trabe V1 = 2 áreas x721.9 Kg/ml = Kg/ml Peso propio de la trabe V1 = Kg/ml CARGA TOTAL SOBRE TRABE V1 = Kg/ml

14 Trabe secundaria V1 Planta azotea

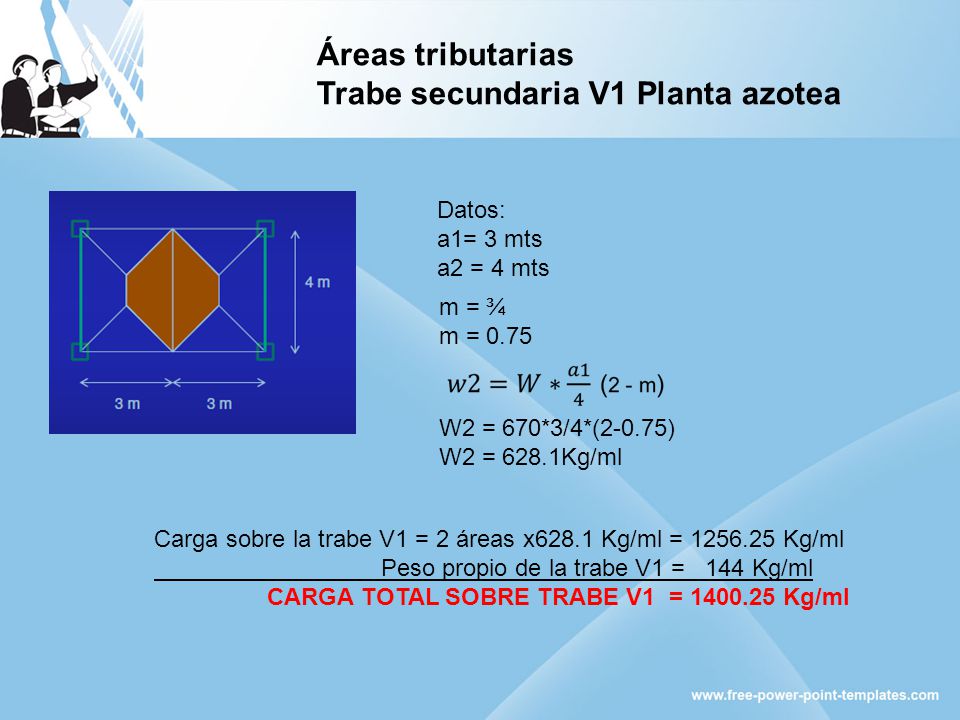

Áreas tributarias Trabe secundaria V1 Planta azotea Datos: a1= 3 mts a2 = 4 mts m = ¾ m = 0.75 W2 = 670*3/4*(2-0.75) W2 = 628.1Kg/ml Carga sobre la trabe V1 = 2 áreas x628.1 Kg/ml = Kg/ml Peso propio de la trabe V1 = Kg/ml CARGA TOTAL SOBRE TRABE V1 = Kg/ml

15 Cargas sobre trabe V1 3 A B C D 1 2 3 A B C D 1 2 Nivel 1 - 3 Azotea
3 m 4 m 3 A B C D 1 2 3 m 4 m Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Kg/ml Nivel 1 - 3 Azotea

16 Reacciones de trabe secundaria V1 Sobre la trabe principal T1 en N 1-3
Kg/ml Kg/ml Kg/ml 4 m 4 m 4 m A B C D 2540 Kg 6986 Kg 6986 Kg 2540 Kg

17 Reacciones de trabe secundaria V1

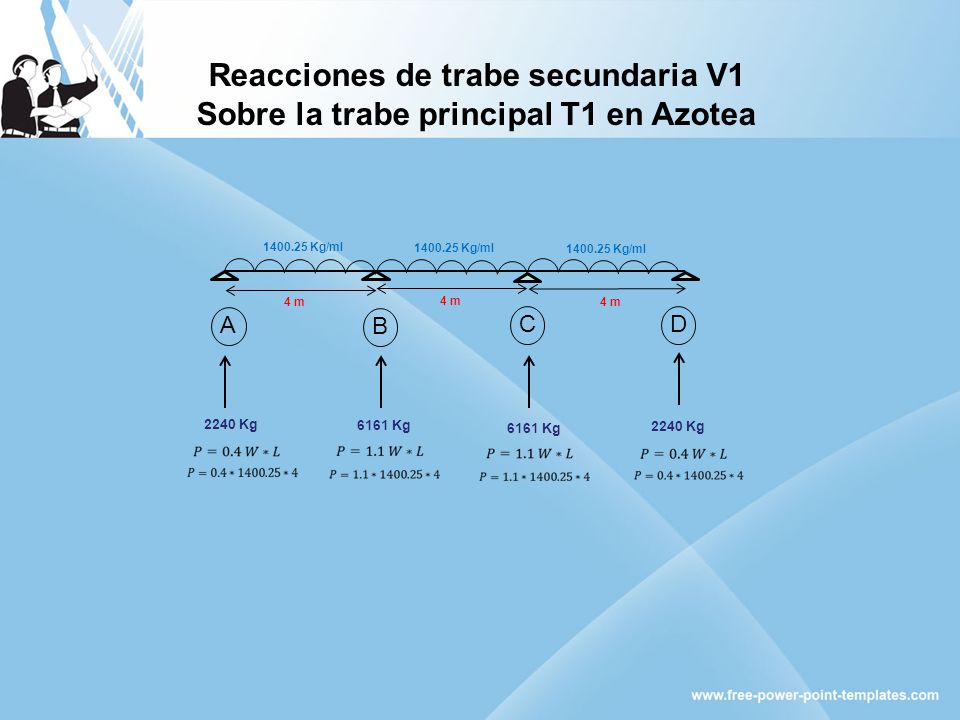

Sobre la trabe principal T1 en Azotea Kg/ml Kg/ml Kg/ml 4 m 4 m 4 m A B C D 2240 Kg 6161 Kg 6161 Kg 2240 Kg

18 Trabe principal T1 Planta tipo Nivel 1-3

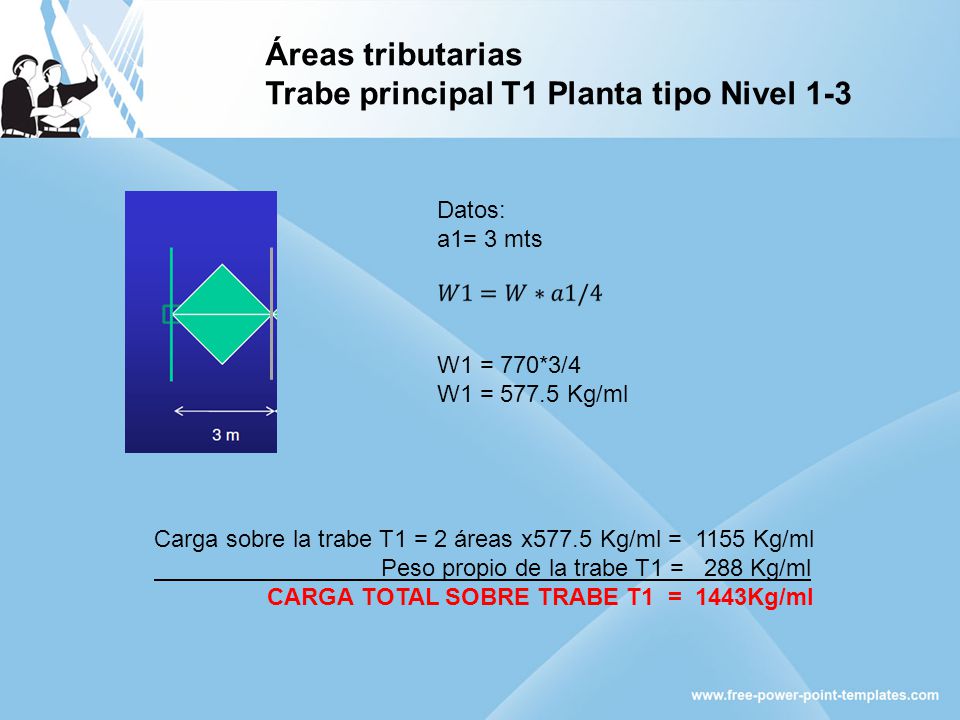

Áreas tributarias Trabe principal T1 Planta tipo Nivel 1-3 Datos: a1= 3 mts W1 = 770*3/4 W1 = Kg/ml Carga sobre la trabe T1 = 2 áreas x577.5 Kg/ml = Kg/ml Peso propio de la trabe T1 = Kg/ml CARGA TOTAL SOBRE TRABE T1 = 1443Kg/ml

19 Trabe principal T1 Planta de Azotea

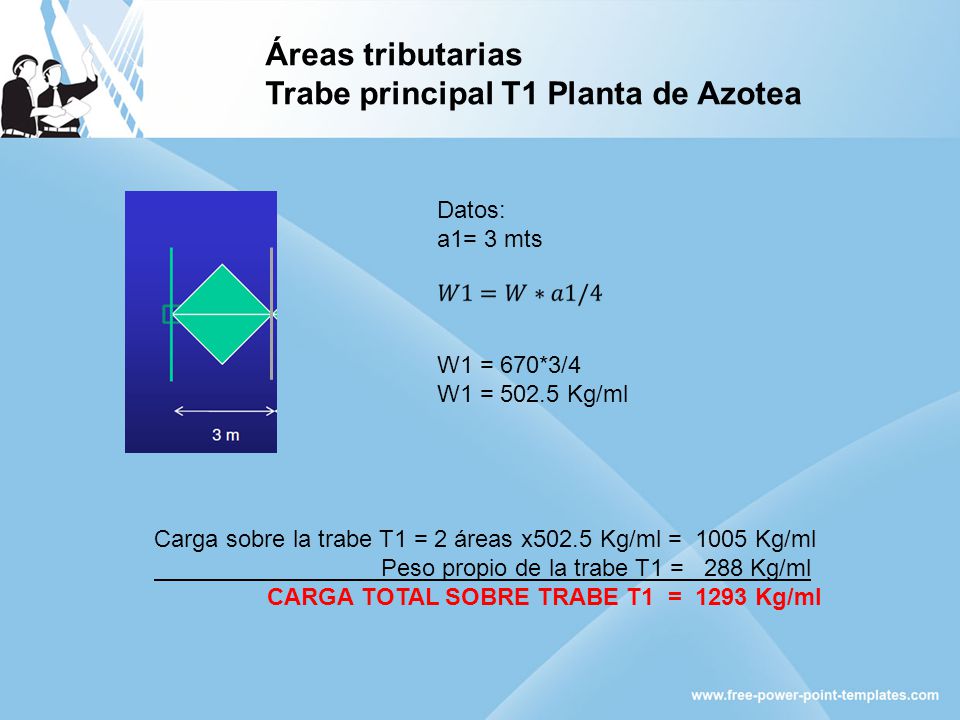

Áreas tributarias Trabe principal T1 Planta de Azotea Datos: a1= 3 mts W1 = 670*3/4 W1 = Kg/ml Carga sobre la trabe T1 = 2 áreas x502.5 Kg/ml = Kg/ml Peso propio de la trabe T1 = Kg/ml CARGA TOTAL SOBRE TRABE T1 = Kg/ml

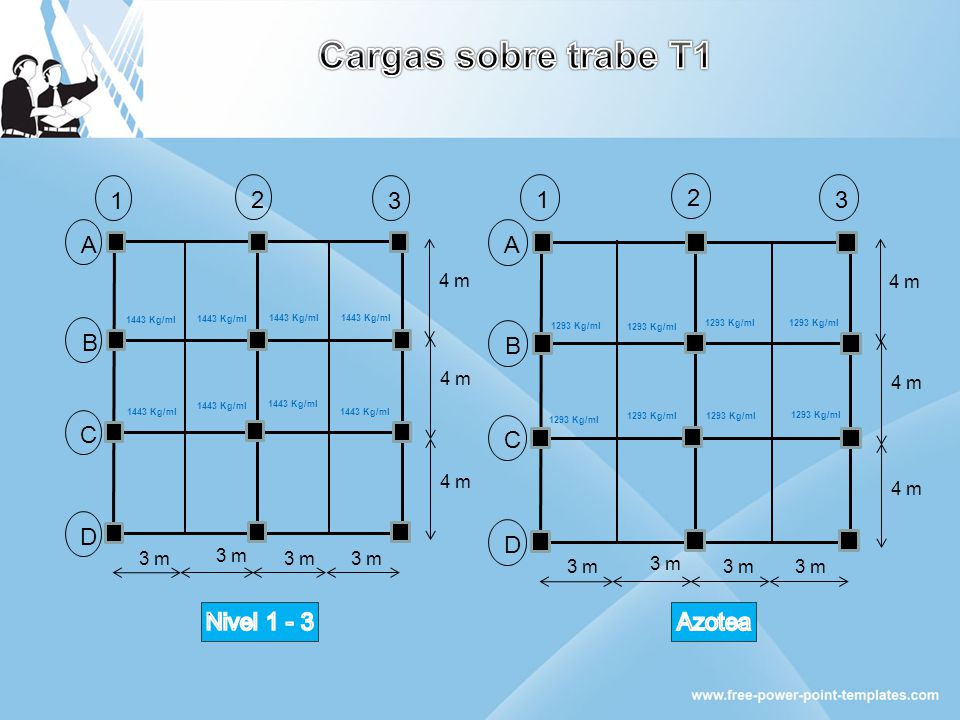

20 Cargas sobre trabe T1 3 A B C D 1 2 3 A B C D 1 2 Nivel 1 - 3 Azotea
3 m 4 m 3 A B C D 1 2 3 m 4 m 1443 Kg/ml 1443 Kg/ml 1443 Kg/ml 1443 Kg/ml 1293 Kg/ml 1293 Kg/ml 1293 Kg/ml 1293 Kg/ml 1443 Kg/ml 1443 Kg/ml 1443 Kg/ml 1443 Kg/ml 1293 Kg/ml 1293 Kg/ml 1293 Kg/ml 1293 Kg/ml Nivel 1 - 3 Azotea

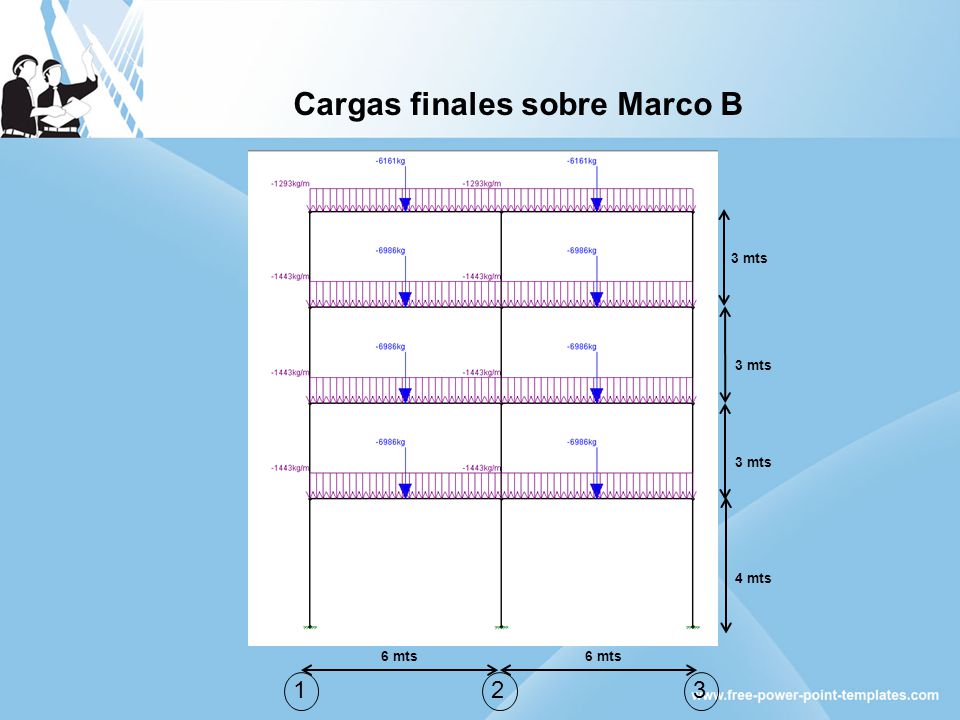

21 Cargas finales sobre Marco B
3 mts 3 mts 3 mts 4 mts 6 mts 6 mts 1 2 3

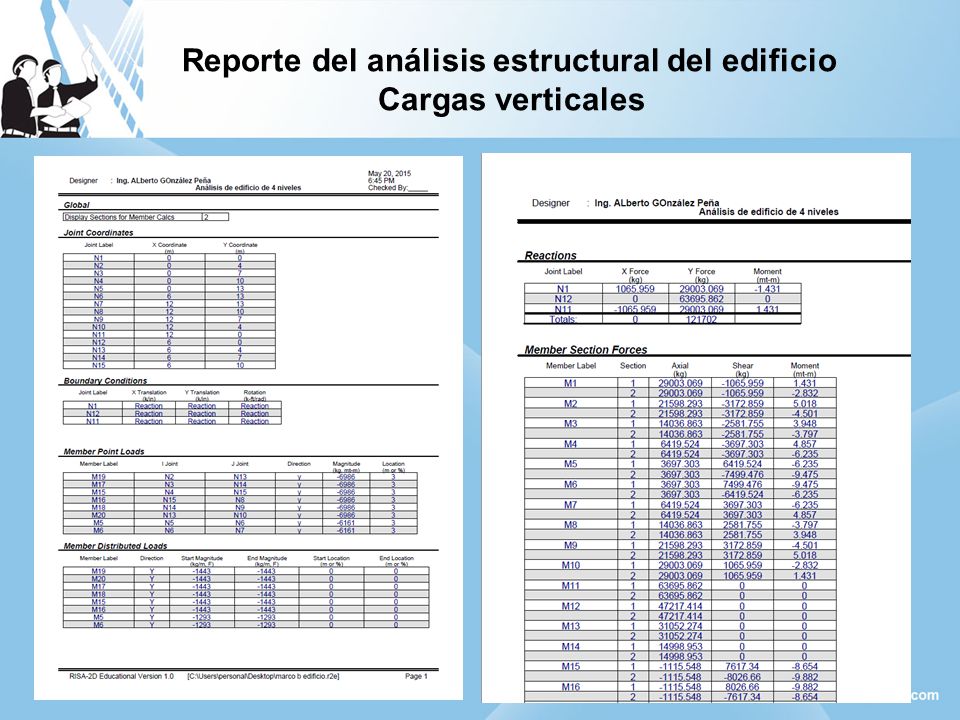

22 Reporte del análisis estructural del edificio
Cargas verticales

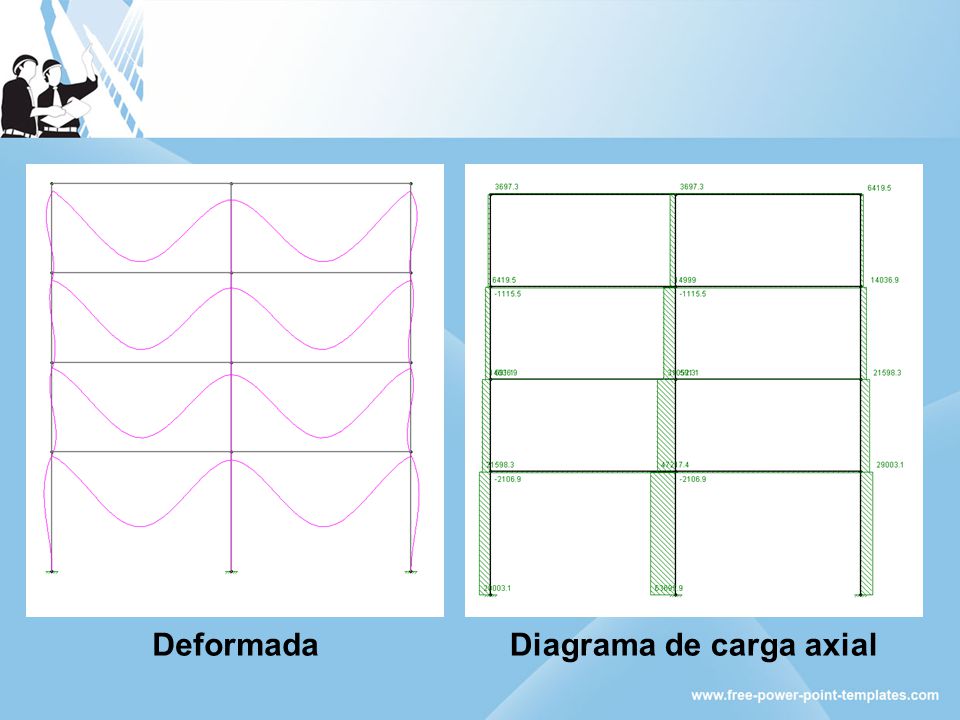

23 Diagrama de carga axial
Deformada Diagrama de carga axial

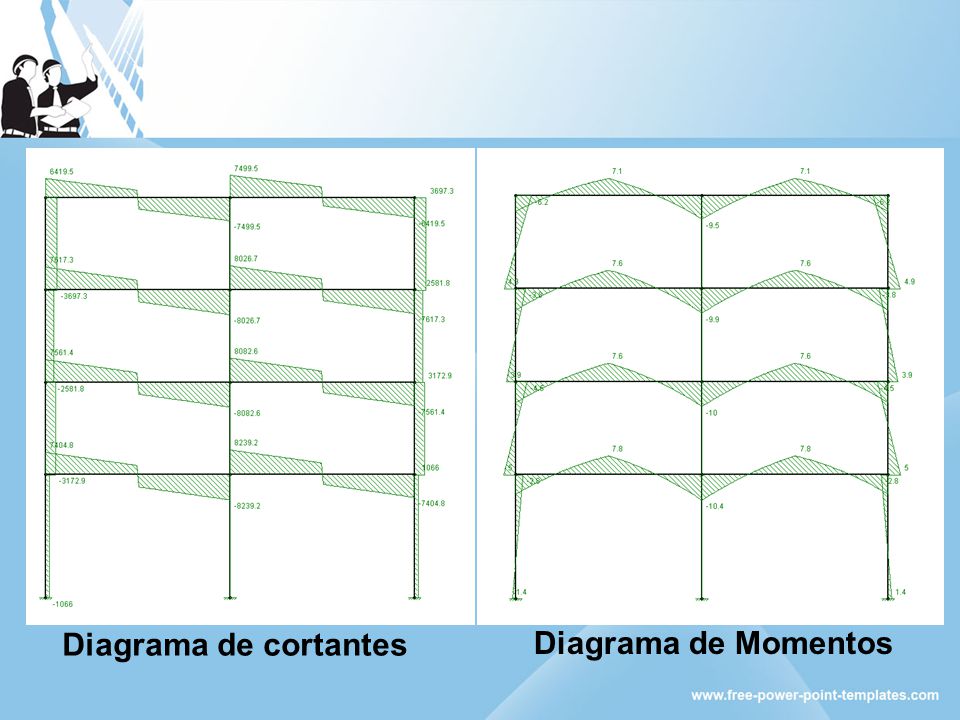

24 Diagrama de cortantes Diagrama de Momentos

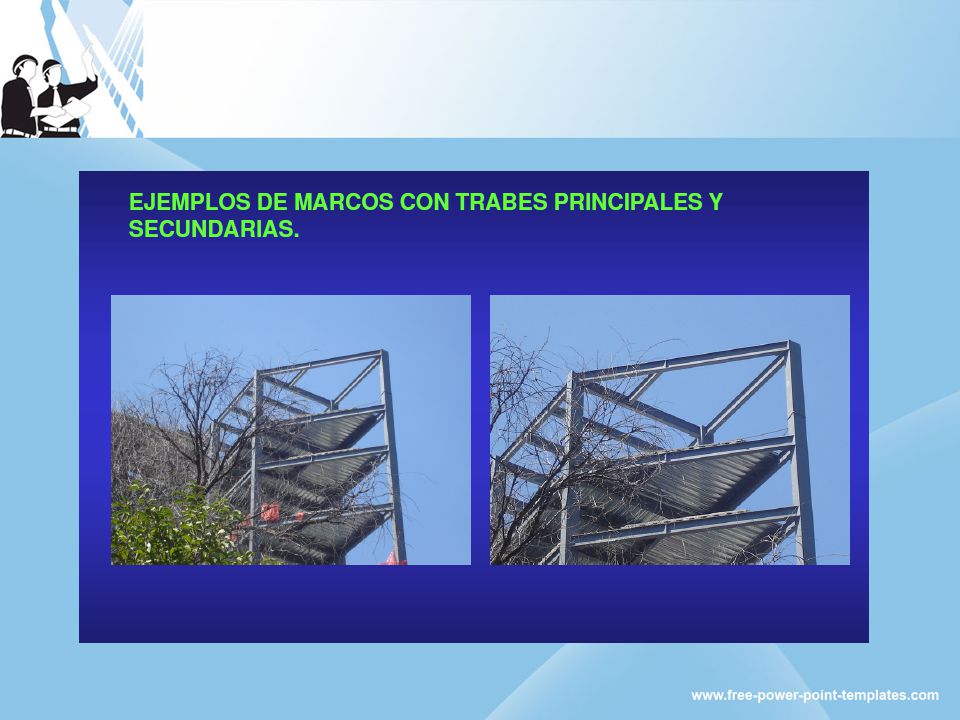

25

26

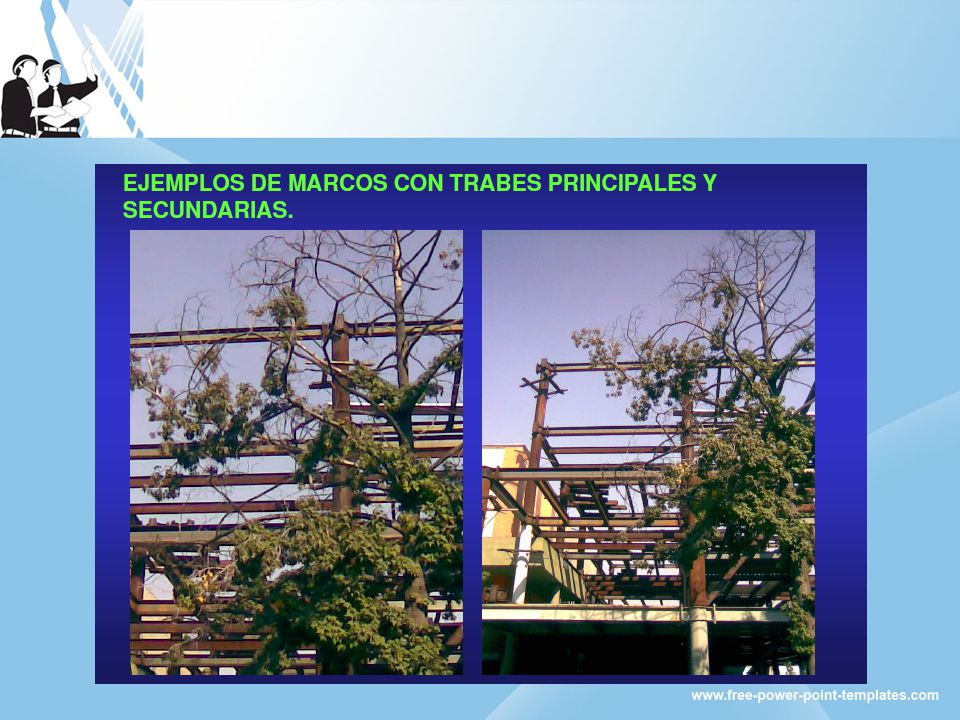

27

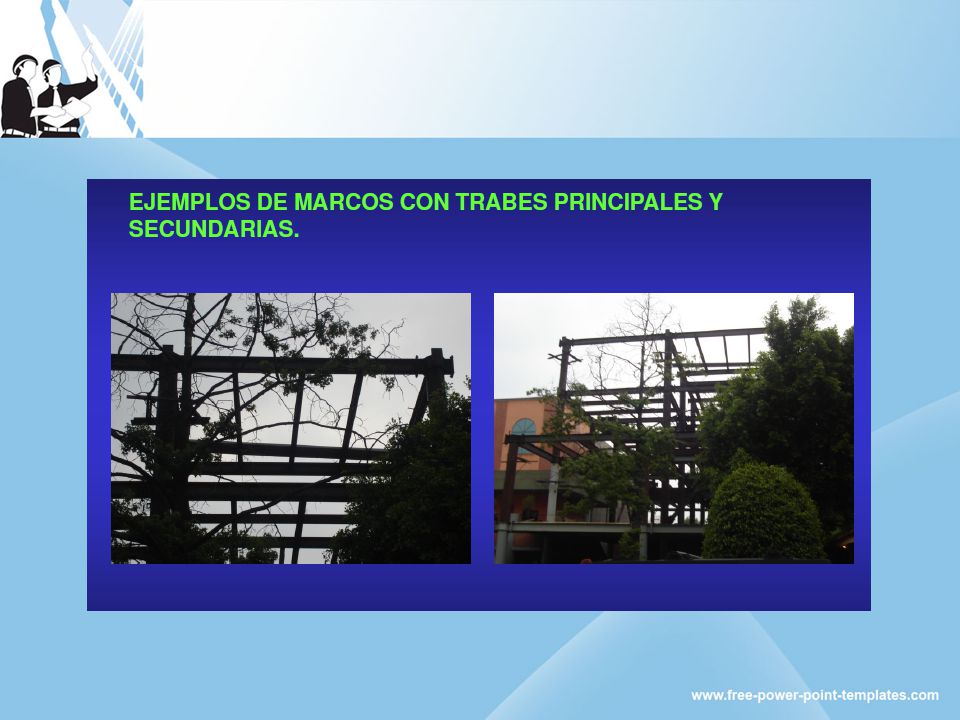

28
