1 SELECCIÓN DE UNA BOMBA CENTRÍFUGA
UNEFM- EL SABINO INGENIERÍA MECÁNICA Maquinas hidráulicas SELECCIÓN DE UNA BOMBA CENTRÍFUGA Docente : Ing. Ana Peña Sección: 32

2 OBJETIVOS: Utilizar el procedimiento descrito en el Manual de Cálculos para las Ingenierías de Tyler Hicks para seleccionar una bomba. Seleccionar la bomba adecuada para un sistema de bombeo propuesto con elevación estática de succión y determinar sus características más importantes.

3 1. Esquema de Distribución del sistema

4 2. Capacidad Necesaria De La Bomba

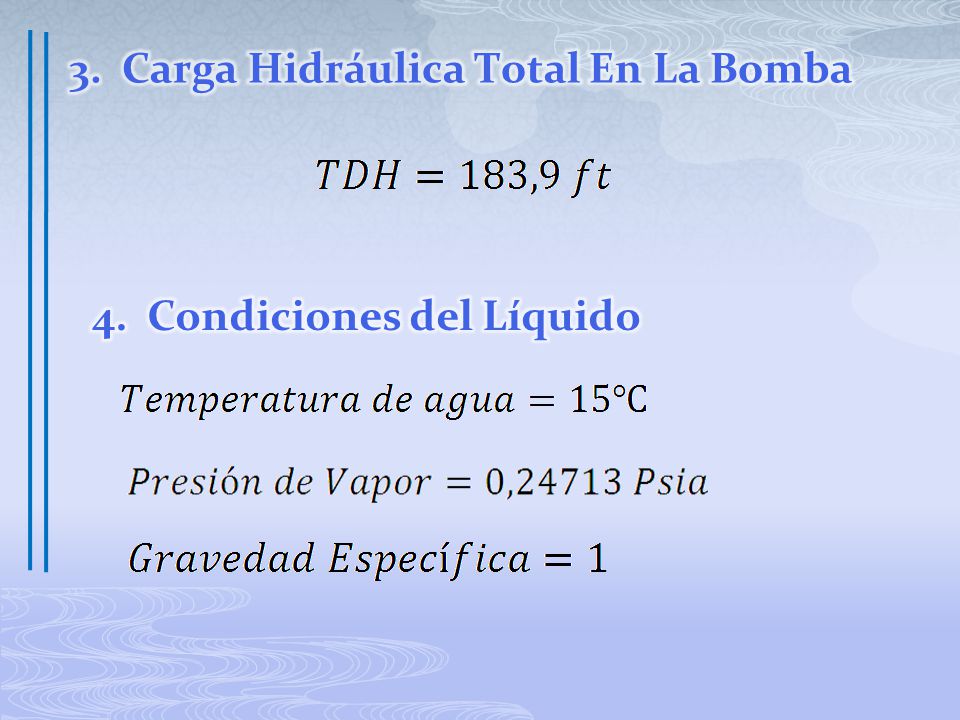

5 3. Carga Hidráulica Total En La Bomba
4. Condiciones del Líquido

6 5. Resumen de Datos Agua dulce de lago, fría Gravedad específica=1
1.- Bombas Necesarias: 1 2.- Naturaleza del Líquido: Agua dulce de lago, fría Gravedad específica=1 No viscoso 3.- Capacidad:

7 Elevación de succión = 11 ft diámetro de tubería= 3 in
4.- Condiciones de succión: Elevación de succión = 11 ft diámetro de tubería= 3 in longitud de tubería= 23 ft 5.- Condiciones de Descarga: Tanque presurizado a 40 Psi Elevación Estática de descarga = 22 ft Pérdidas por accesorios = 19,3 ft Tubería: d= 2,5 in, l= 122ft 6.- TDH: 183,9 ft

8 Instalación a intemperie Temperatura ambiente: 15-18 Puyo: 1170 msnm
7.- Servicio: Intermitente 8.- Posición de la Bomba: horizontal, foso seco 9.- Energía Disponible: Eléctrica 10.- Lugar de Instalación: Instalación a intemperie Temperatura ambiente: 15-18 Puyo: 1170 msnm 11.- Tipo de Bomba Seleccionada: Centrífuga

9 Bomba Centrífuga KSB modelo 40-160

10 Datos de la Bomba: N= 3500 rpm Q =45
Datos de la Bomba: N= 3500 rpm Q =45.36 m³/ h = 200GPM F =60 Hz P = 11 Hp NPSHr = 2.45 m = ft Rendimiento = 70%

11 CURVA H vs Q

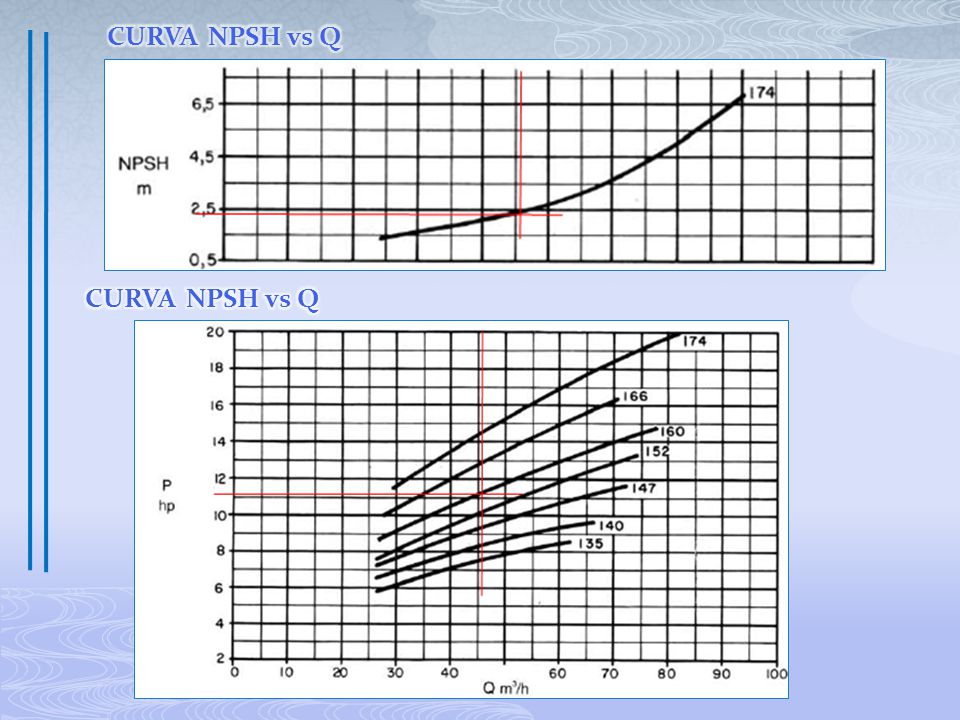

12 CURVA NPSH vs Q CURVA NPSH vs Q

13 Cálculos y Verificación:
Velocidad Específica Según Fig. 3 (Tyler Hicks pág ) el impulsor corresponde a una bomba centrífuga.

14 Cabeza Positiva Neta de Succión Disponible

15 Accionamiento Directo
Partes de la Bomba: Salida radial Motor Entrada axial Eje Carcasa Tipo Voluta Accionamiento Directo

16 Conclusión: De acuerdo con las características y requerimientos del sistema se seleccionó una bomba Centrífuga KSB modelo de la que se obtiene un rendimiento de 70 % La bomba seleccionada requiere una potencia de 11 Hp En este tipo de sistema de bombeo de elevación estática de succión , la única energía disponible para el NPSH corresponde a la presión atmosférica del lugar de instalación.

17 BIBLIOGRAFÍA Catálogo de Bombas Centrífugas KSB
MATAIX, Claudio, Mecánica de fluidos y máquinas hidráulicas, Segunda edición Tyler Hicks pág
