Sistema de Video porteros Multiapartamentos Serie CAT 5

Presentaciones similares


Presentación del tema: "Sistema de Video porteros Multiapartamentos Serie CAT 5"— Transcripción de la presentación:

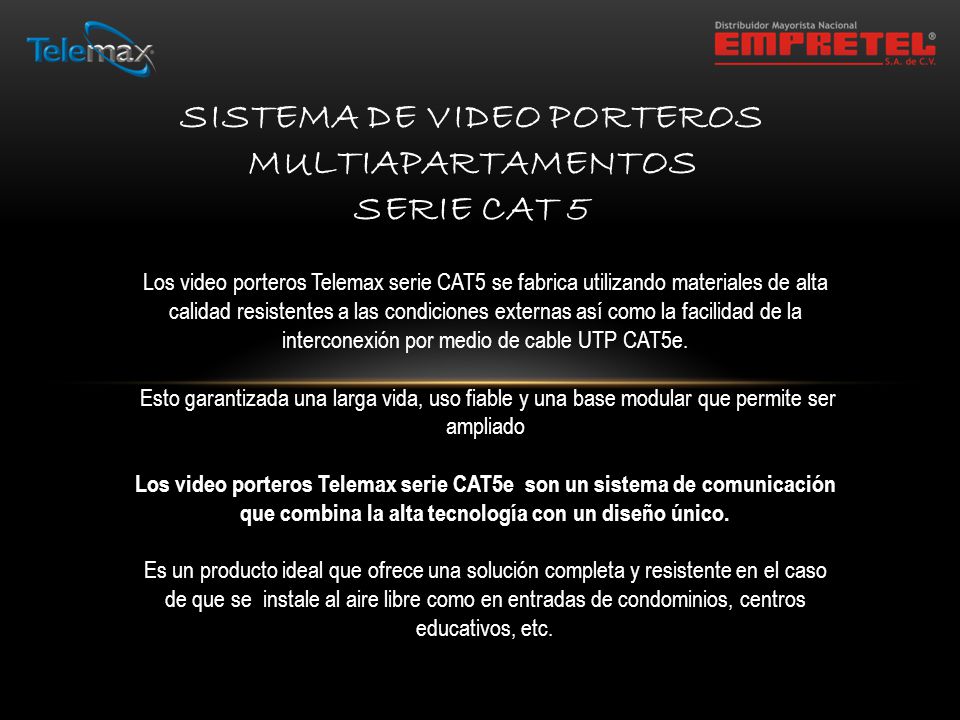

1 Sistema de Video porteros Multiapartamentos Serie CAT 5
Los video porteros Telemax serie CAT5 se fabrica utilizando materiales de alta calidad resistentes a las condiciones externas así como la facilidad de la interconexión por medio de cable UTP CAT5e.  Esto garantizada una larga vida, uso fiable y una base modular que permite ser ampliado Los video porteros Telemax serie CAT5e son un sistema de comunicación que combina la alta tecnología con un diseño único. Es un producto ideal que ofrece una solución completa y resistente en el caso de que se instale al aire libre como en entradas de condominios, centros educativos, etc.

2 Ventajas de los video porteros serie CAT5 Telemax
El video portero deja de ser un sistema aislado con terminales independientes. Sencillez y ahorro en instalación, gracias a su sistema de conexión UTP/CAT5e. Alimentación monitores internos por el mismo cable UTP/CAT5e Transmisión de video y audio de alta calidad bidireccional. Comunicación con teléfonos o videoteléfonos, aún entre edificios. Frente sistema modular: video, teclado numérico, tarjeta y display UTP/CAT5e Terminales independientes

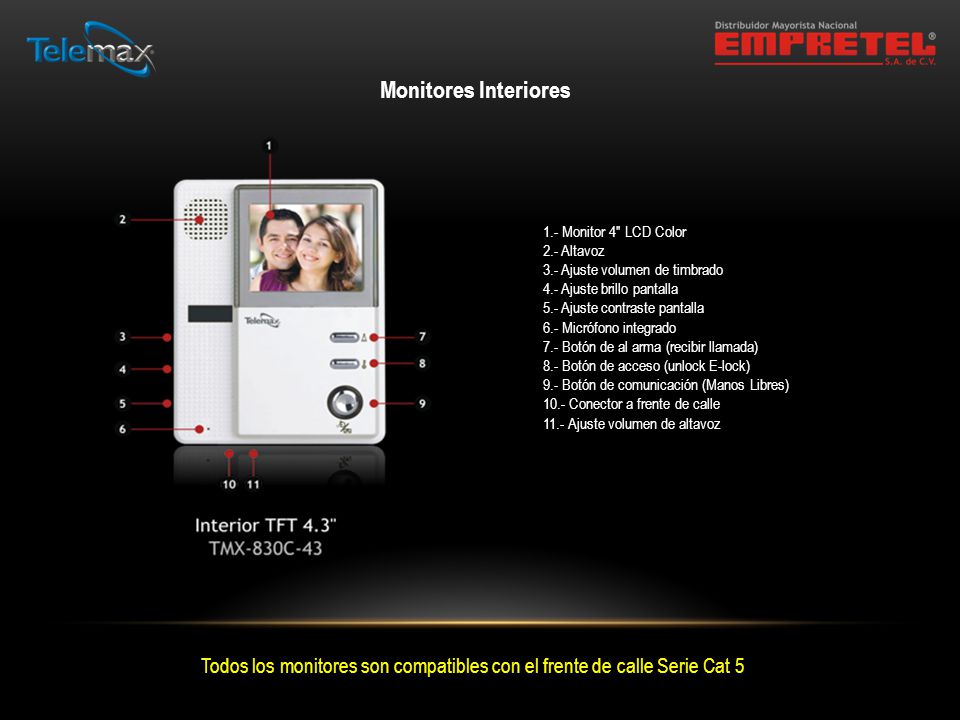

3 Monitores Interiores 1.- Monitor 4" LCD Color 2.- Altavoz 3.- Ajuste volumen de timbrado 4.- Ajuste brillo pantalla 5.- Ajuste contraste pantalla 6.- Micrófono integrado 7.- Botón de al arma (recibir llamada) 8.- Botón de acceso (unlock E-lock) 9.- Botón de comunicación (Manos Libres) 10.- Conector a frente de calle 11.- Ajuste volumen de altavoz Todos los monitores son compatibles con el frente de calle Serie Cat 5

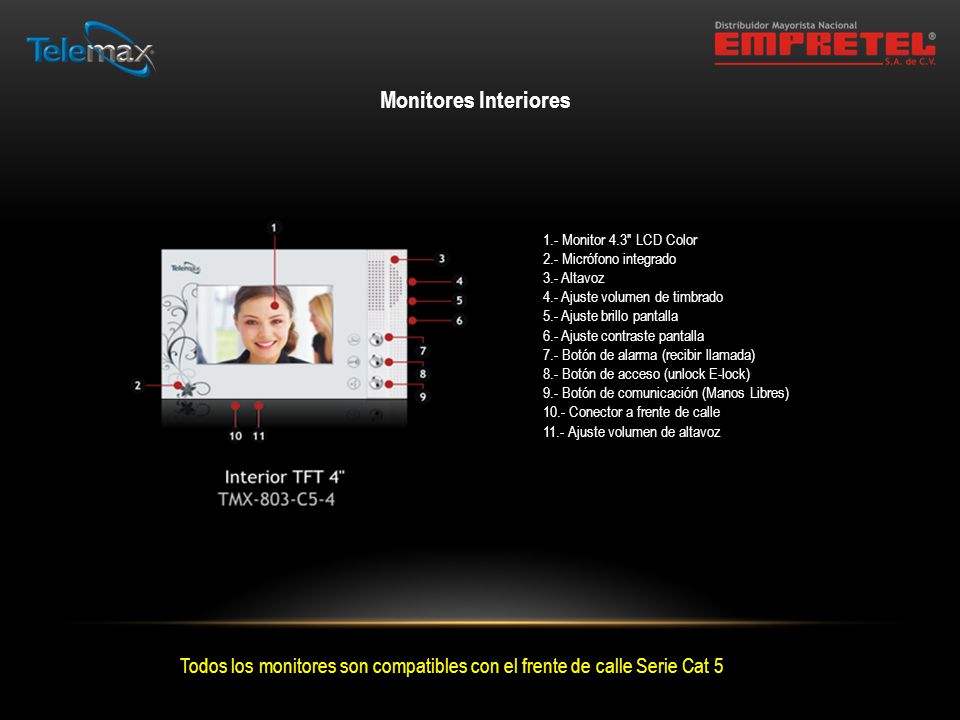

4 Monitores Interiores 1.- Monitor 4.3" LCD Color 2.- Micrófono integrado 3.- Altavoz 4.- Ajuste volumen de timbrado 5.- Ajuste brillo pantalla 6.- Ajuste contraste pantalla 7.- Botón de alarma (recibir llamada) 8.- Botón de acceso (unlock E-lock) 9.- Botón de comunicación (Manos Libres) 10.- Conector a frente de calle 11.- Ajuste volumen de altavoz Todos los monitores son compatibles con el frente de calle Serie Cat 5

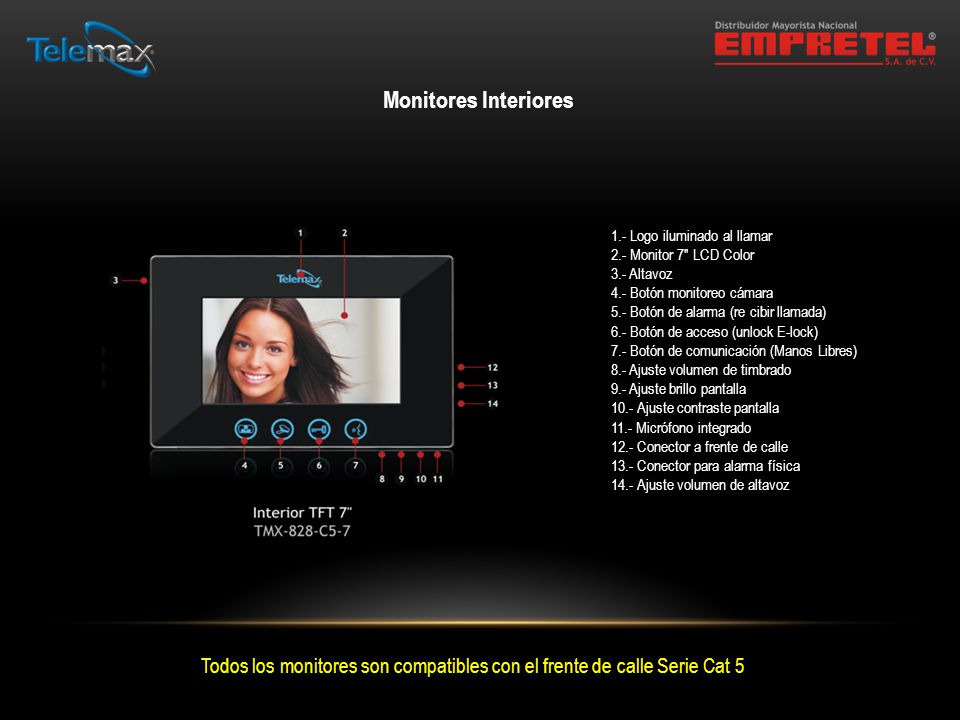

5 Monitores Interiores 1.- Logo iluminado al llamar 2.- Monitor 7" LCD Color 3.- Altavoz 4.- Botón monitoreo cámara 5.- Botón de alarma (re cibir llamada) 6.- Botón de acceso (unlock E-lock) 7.- Botón de comunicación (Manos Libres) 8.- Ajuste volumen de timbrado 9.- Ajuste brillo pantalla 10.- Ajuste contraste pantalla 11.- Micrófono integrado 12.- Conector a frente de calle 13.- Conector para alarma física 14.- Ajuste volumen de altavoz Todos los monitores son compatibles con el frente de calle Serie Cat 5

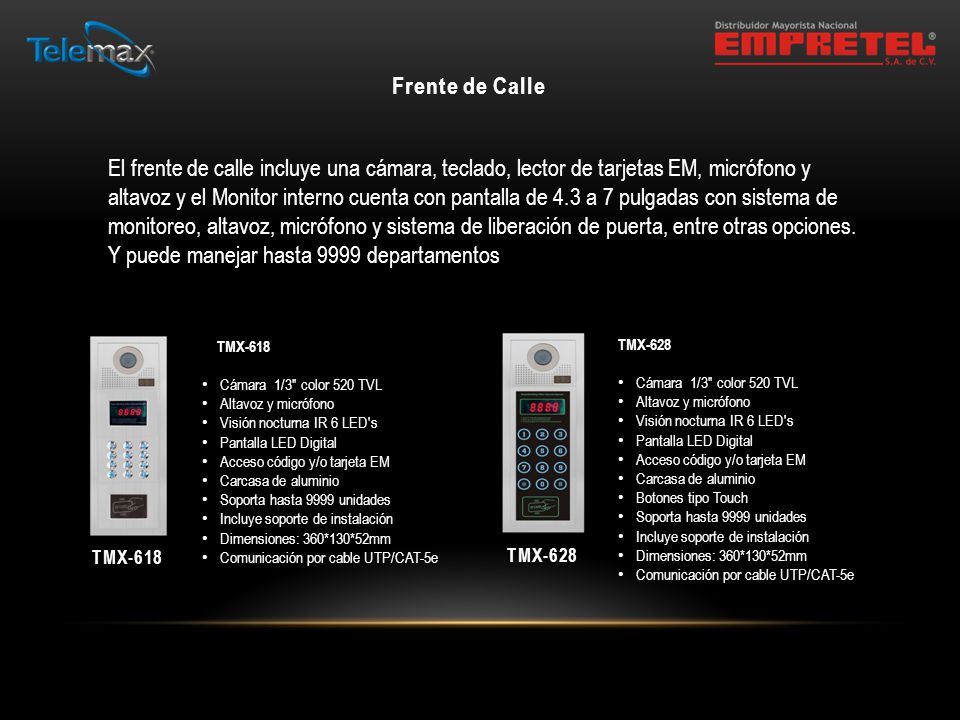

6 Frente de Calle El frente de calle incluye una cámara, teclado, lector de tarjetas EM, micrófono y altavoz y el Monitor interno cuenta con pantalla de 4.3 a 7 pulgadas con sistema de monitoreo, altavoz, micrófono y sistema de liberación de puerta, entre otras opciones. Y puede manejar hasta 9999 departamentos TMX-618 TMX-618 Cámara  1/3" color 520 TVL Altavoz y micrófono Visión nocturna IR 6 LED's Pantalla LED Digital Acceso código y/o tarjeta EM Carcasa de aluminio Soporta hasta 9999 unidades Incluye soporte de instalación Dimensiones: 360*130*52mm Comunicación por cable UTP/CAT-5e TMX-628 TMX-628 Cámara  1/3" color 520 TVL Altavoz y micrófono Visión nocturna IR 6 LED's Pantalla LED Digital Acceso código y/o tarjeta EM Carcasa de aluminio Botones tipo Touch Soporta hasta 9999 unidades Incluye soporte de instalación Dimensiones: 360*130*52mm Comunicación por cable UTP/CAT-5e

7 Frente de Calle TMX-618 y TMX-628 1.- Cámara 2.- Altavoz 3.- IR LED's
1.- Cámara 2.- Altavoz 3.- IR LED's 4.- Display digital 5.- Teclado digital 6.- Lector tarjetas EM 7.- Micrófono integrado

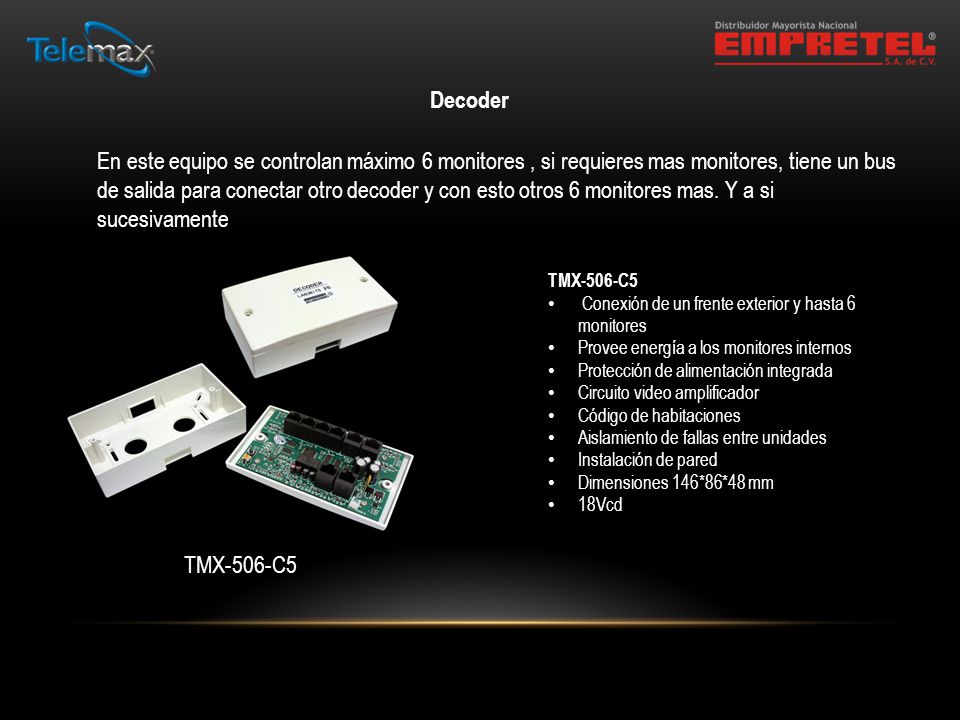

8 Decoder En este equipo se controlan máximo 6 monitores , si requieres mas monitores, tiene un bus de salida para conectar otro decoder y con esto otros 6 monitores mas. Y a si sucesivamente TMX-506-C5 TMX-506-C5  Conexión de un frente exterior y hasta 6 monitores Provee energía a los monitores internos Protección de alimentación integrada Circuito video amplificador Código de habitaciones Aislamiento de fallas entre unidades Instalación de pared Dimensiones 146*86*48 mm 18Vcd

9 Una fuente puede alimentar 1 frente de calle y 80pcs monitores
TMX-208 TMX-208 Fuente de alimentación ininterrumpida Protección energía de salida Entrada V CA Salida 20V CD/3A, 12V CD/1A Instalación de pared Protección IP30 Dimensiones: 260 * 180 * 76 mm.

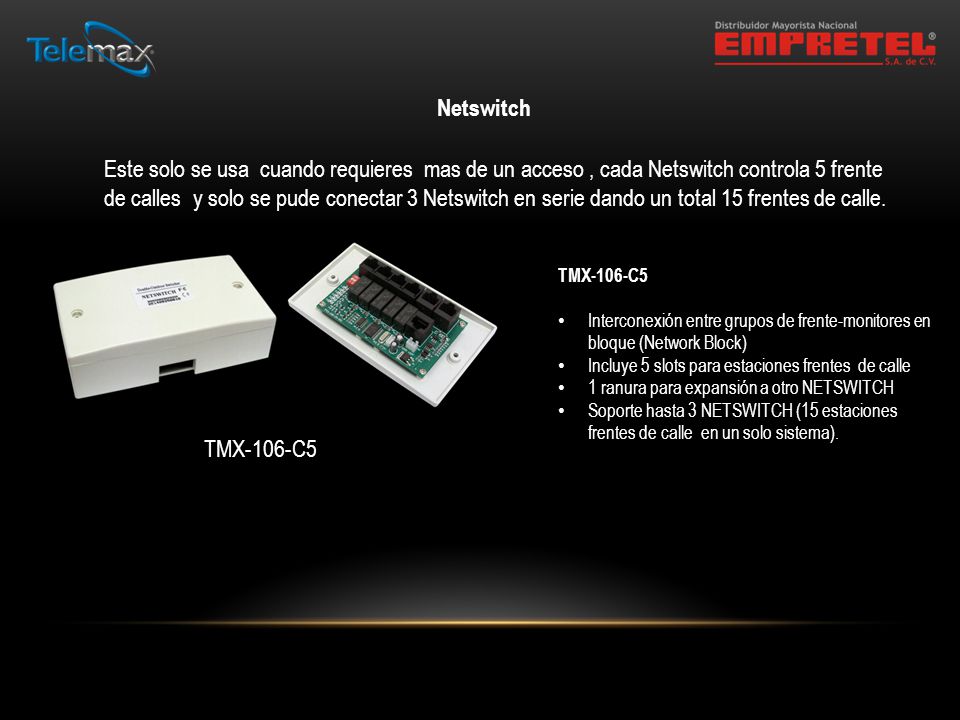

10 Netswitch Este solo se usa cuando requieres mas de un acceso , cada Netswitch controla 5 frente de calles y solo se pude conectar 3 Netswitch en serie dando un total 15 frentes de calle. TMX-106-C5 TMX-106-C5 Interconexión entre grupos de frente-monitores en bloque (Network Block) Incluye 5 slots para estaciones frentes de calle 1 ranura para expansión a otro NETSWITCH Soporte hasta 3 NETSWITCH (15 estaciones frentes de calle en un solo sistema).

11 Como armar un kit de video portero Serie Cat 5 básico
para armar un kit con varios accesos Fuente 1 a 5 Frente de calle Netswitch Decoder 1 a 6 Monitor(es) Con esto puedes controlar 1ª 5 acceso y máximo 6 monitores para armar un kit con un acceso Fuente Frente de calle Decoder 1 a 6 Monitor(es) Con esto puedes controlar un acceso y máximo 6 monitores Todos los monitores CAT 5 son compatibles

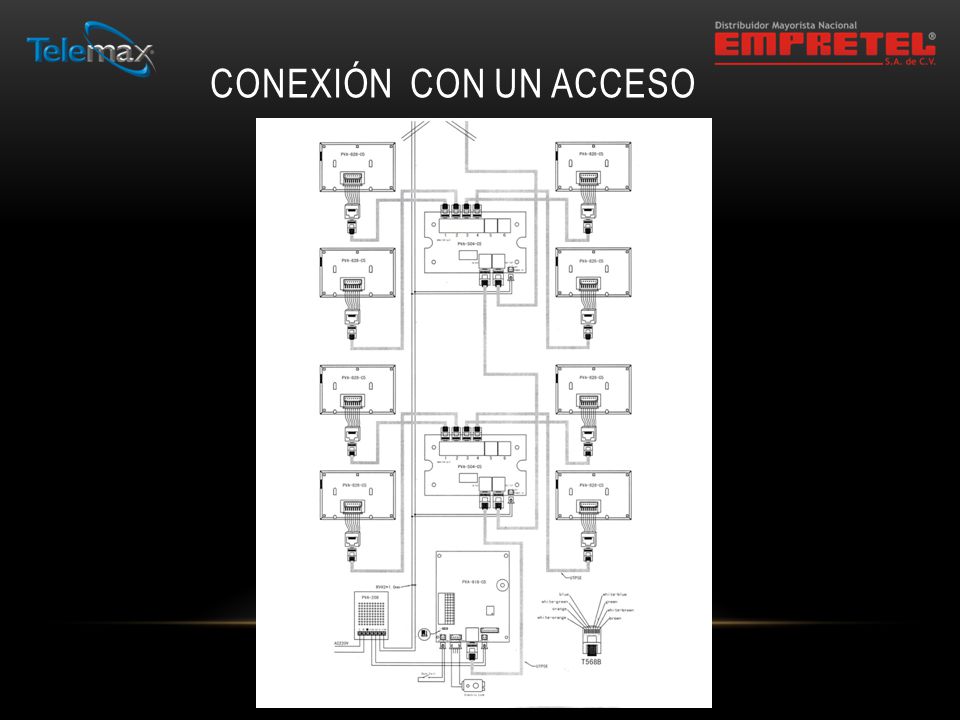

12 Conexión con un acceso

13 Conexión con dos accesos

14
