SÍNTESIS DE FILTROS Autor: PEDRO QUINTANA MORALES Dto
SÍNTESIS DE FILTROS Autor: PEDRO QUINTANA MORALES Dto. Señales y Comunicaciones Universidad de Las Palmas de Gran canaria 2005
2
3. TEORÍA DE LA APROXIMACIÓN
Concepto de Aproximación Función Característica Comportamientos de la Aproximación Aproximación de Butterworth PASO BAJO Aproximación de Chebychev PASO BAJO Aproximación de Chebychev Inverso PASO BAJO Aproximación de Cauer PASO BAJO Aproximación de Bessel PASO BAJO Análisis Comparativo
3
APROXIMACIÓN Función Realizable Especificaciones de Tolerancia
Módulo, |H(jw)|, Atenuación, a(w) Fase, f(w), Retardo de Grupo, tg(w) |H(jw)| w a(w) w
4
APROXIMACIÓN Especificaciones de Atenuación Banda de Paso, a(w) £ ap
Banda Atenuada, a(w) ³ aa Banda de transición Discriminación, {ap, aa} Selectividad, {wp, wa} a(w) w wa wp ap aa
5
FUNCIÓN CARACTERÍSTICA
Función Característica (Atenuación No Racional) a(w) = 10 log [ 1 + F(w2) ]
6
FUNCIÓN CARACTERÍSTICA
Propiedades Función Racional, Real y Par en w No Negativa (supuesto a(w)>0) F(w2oi) = 0, Ceros de Atenuación F(w2¥i) = ¥, Ceros de Transmisión Igual Información que a(w)
7
FUNCIÓN CARACTERÍSTICA
Considerando woi , w¥i Î Â nº de C.T. = nº de C.A. = Orden del Filtro w w¥1 w02 w01 F(w2)
8
FUNCIÓN CARACTERÍSTICA
Comportamiento Asintótico W2 -> ¥ , F(w2) » k2 w2 (n+2L-p-2Q) a(w) » 20 p¥ dB/dec » 6 p¥ dB/oct , p¥=n+2L-p-2Q W2 -> 0 , F(w2) » k2 w2 (n-p) a(w) » 20 p0 dB/dec » 6 p0 dB/oct , p0=n-p
9
COMPORTAMIENTOS ¿F(w2)? para min{ E(w2) = F(w2) – Fid(w2) }
Comportamiento Maximalmente Plano Minimiza E(w20) = F(w20)–Fid(w20) en w0 Taylor, en la Banda de Paso Orden (n), CT (D(w)), K (Ajuste) w wo F(w2)
10
COMPORTAMIENTOS Comportamiento con Rizado de Amplitud Cte
Minimiza E(w2)= F(w2)–Fid(w2) en Banda nº Alternancias = f(nºCT ó nºCA ) Máximas Alternancias con raíces simples Aproximación Óptima y Única Transformada de Darlington w F(w2)
11
APROXIMACIÓN PASO BAJO
F(w2) Orden, a(wl) = 10 log (1+F(wl2)) >< ai Constante, a(wi) = 10 log (1+F(wi2)) = ai Pulsación de Corte a 3 dB (F(wc2)=1), CA (F(wo2)=0), CT (F(w2)=), Pendiente de la Atenuación
12
APROXIMACIÓN DE BUTTERWORTH PASO BAJO
Maximalmente Plano en el Origen, ¿CA? Ceros de Transmisión en el Infinito F(w2) = (k wn)2 a(w) w
13
APROXIMACIÓN DE BUTTERWORTH PASO BAJO
Cálculo del Filtro de Butterworth, n y k Orden, a(wl) = 10 log (1+F(wl2)) >< ai Discriminación, Selectividad, Constante, a(wi) = 10 log (1+F(wi2)) = ai a(w) w
14
APROXIMACIÓN DE BUTTERWORTH PASO BAJO
Características Pulsación de Corte a 3 dB (F(wc2)=1) => Pendiente de la Atenuación 20 n dB/dec, 6 n dB/oct
15
APROXIMACIÓN DE BUTTERWORTH PASO BAJO
Función de Transferencia Frecuencias Propias
16
APROXIMACIÓN DE CHEBYCHEV PASO BAJO
RAC en Banda de Paso, ¿CA? Ceros de Transmisión en infinito a(w) w
17
APROXIMACIÓN DE CHEBYCHEV PASO BAJO
Polinomios de Chebychev, Cn(w) Cn+1(w) = 2w Cn(w) – Cn-1(w) Propiedades Función Par o Impar según sea n Coeficiente de wn , an = 2n-1 Valores extremos, Cn(1) = 1 RAC en |w| £ 1 , MP en |w| ³ 1 Raíces Simples => Máxima Alternancia n=3 n=4 Cn(x) 1 x
18
APROXIMACIÓN DE CHEBYCHEV PASO BAJO
Cálculo del Filtro de Chebychev, n y e Orden, a(wl) = 10 log (1+F(wl2)) >< ai Rizado, a(wi) = 10 log (1+F(wi2)) = ai a(w) w
19
APROXIMACIÓN DE CHEBYCHEV PASO BAJO
Características Pulsación de Corte a 3 dB (F(wc2)=1) Pendiente de la Atenuación 20 n dB/dec, 6 n dB/oct Ceros de Atenuación, (F(w0,i2)=0)
20
APROXIMACIÓN DE CHEBYCHEV PASO BAJO
Función de Transferencia Frecuencias Propias
21
APROXIMACIÓN DE CHEBYCHEV INVERSO PASO BAJO
RAC en Banda de Atenuación, ¿CT ? Ceros de Atenuación en el origen Forma Modificada de Chebychev F(w2) w 1 F((1/w)2) w 1 1 F((1/w)2) w
22
APROXIMACIÓN DE CHEBYCHEV INVERSO PASO BAJO
Cálculo del Filtro de Chebychev Inverso, n y e Orden, a(wl) = 10 log (1+F(wl2)) >< ai Rizado, a(wi) = 10 log (1+F(wi2)) = ai a(w) w
23
APROXIMACIÓN DE CHEBYCHEV INVERSO PASO BAJO
Características Pulsación de Corte a 3 dB (F(wc2)=1) Pendiente de la Atenuación 20 n dB/dec, 6 n dB/oct Ceros de Transmisión, (F(w¥,i2)= ¥)
24
APROXIMACIÓN DE CHEBYCHEV PASO BAJO
Función de Transferencia Frecuencias Propias
25
ANÁLISIS COMPARATIVO Complejidad Orden Cauer (óptimo) Chebychev
Butterworth
26
ANÁLISIS COMPARATIVO Complejidad Nº de Elementos PASIVO depende de CT:
infinito (1) finito (2+1) ACTIVO depende CT finito o infinito
27
ANÁLISIS COMPARATIVO Complejidad Calidad
El Q depende de la parte resistiva
28

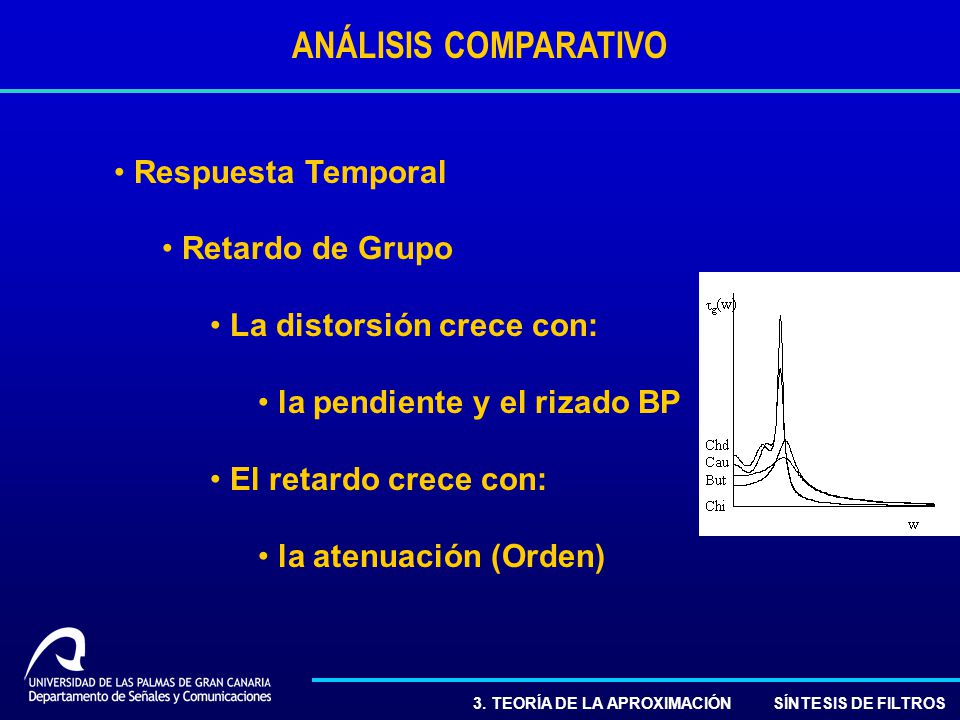

ANÁLISIS COMPARATIVO Respuesta Temporal Retardo de Grupo
La distorsión crece con: la pendiente y el rizado BP El retardo crece con: la atenuación (Orden)
29

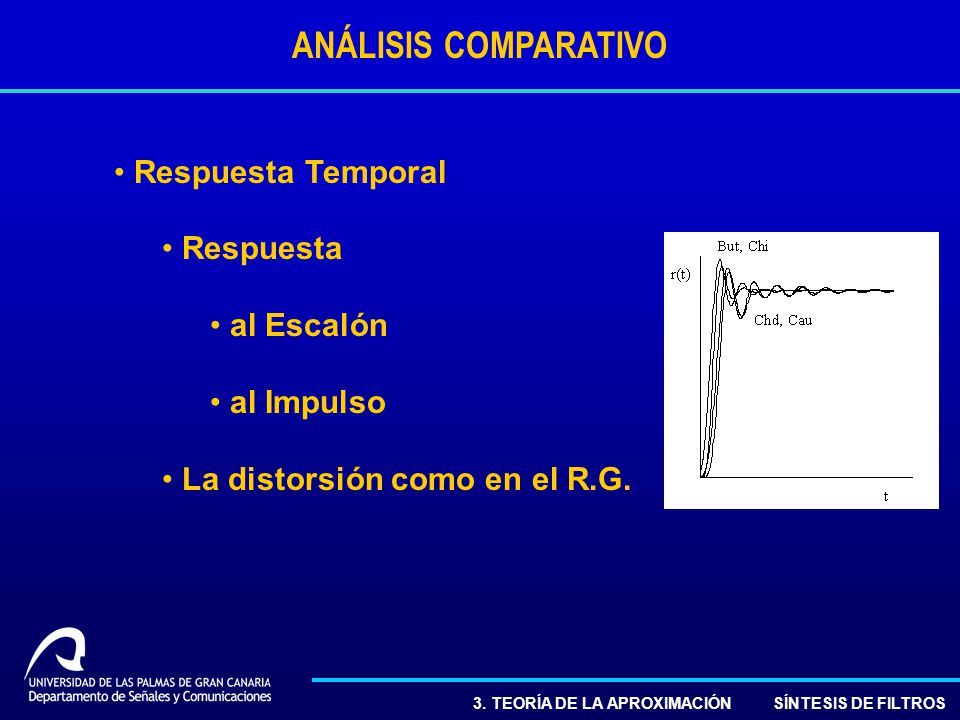

ANÁLISIS COMPARATIVO Respuesta Temporal Respuesta al Escalón
al Impulso La distorsión como en el R.G.
30
ANÁLISIS COMPARATIVO Respuesta Temporal Frecuencias Propias
Amortiguamiento
31
ANÁLISIS COMPARATIVO Butterworth
Características transitorias aceptables Valores de LC prácticos y poco críticos Debe usarse siempre que sea posible
32

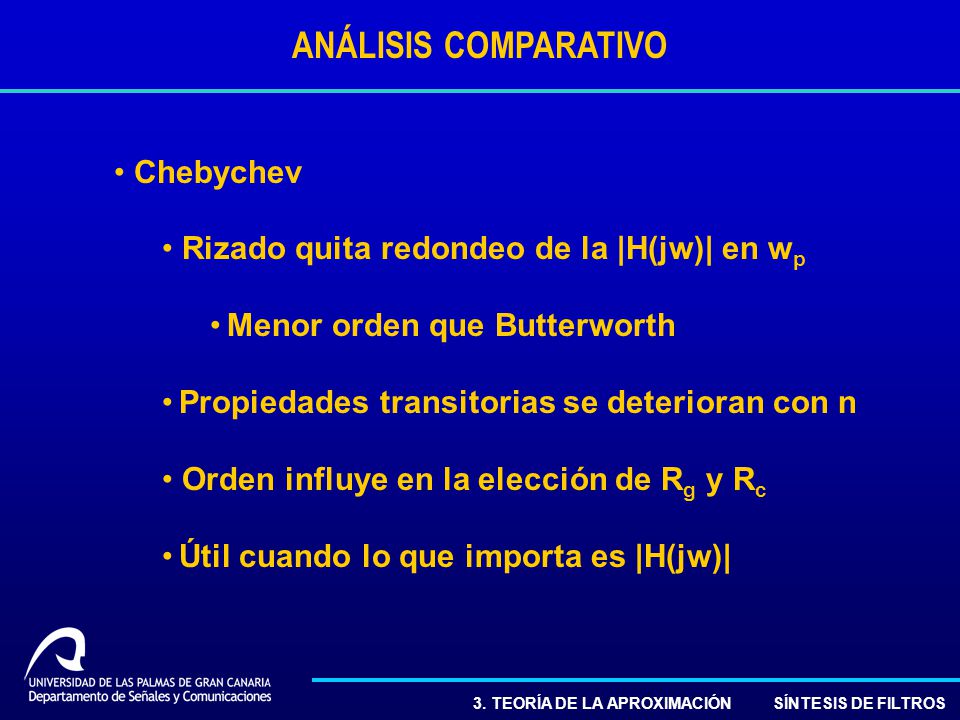

ANÁLISIS COMPARATIVO Chebychev
Rizado quita redondeo de la |H(jw)| en wp Menor orden que Butterworth Propiedades transitorias se deterioran con n Orden influye en la elección de Rg y Rc Útil cuando lo que importa es |H(jw)|
33
ANÁLISIS COMPARATIVO Cauer Óptimo en cuanto al orden
Requiere ajuste preciso de resonancias Comportamiento transitorio inaceptable Más componentes que Butterworth y Chebychev
34

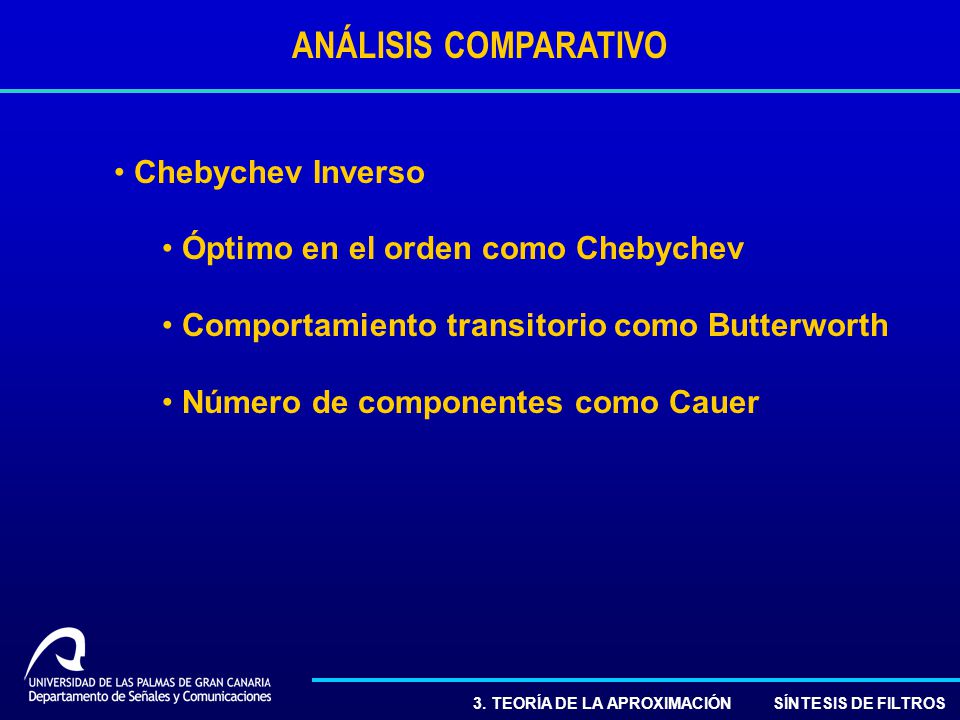

ANÁLISIS COMPARATIVO Chebychev Inverso
Óptimo en el orden como Chebychev Comportamiento transitorio como Butterworth Número de componentes como Cauer
