Trabajo de Fuerzas No Conservativas y Energía Mecánica. Utilizando la filmación de un tobogán del parque infantil del Prado de Montevideo.

Presentación del tema: "Trabajo de Fuerzas No Conservativas y Energía Mecánica. Utilizando la filmación de un tobogán del parque infantil del Prado de Montevideo."— Transcripción de la presentación:

1 Trabajo de Fuerzas No Conservativas y Energía Mecánica. Utilizando la filmación de un tobogán del parque infantil del Prado de Montevideo

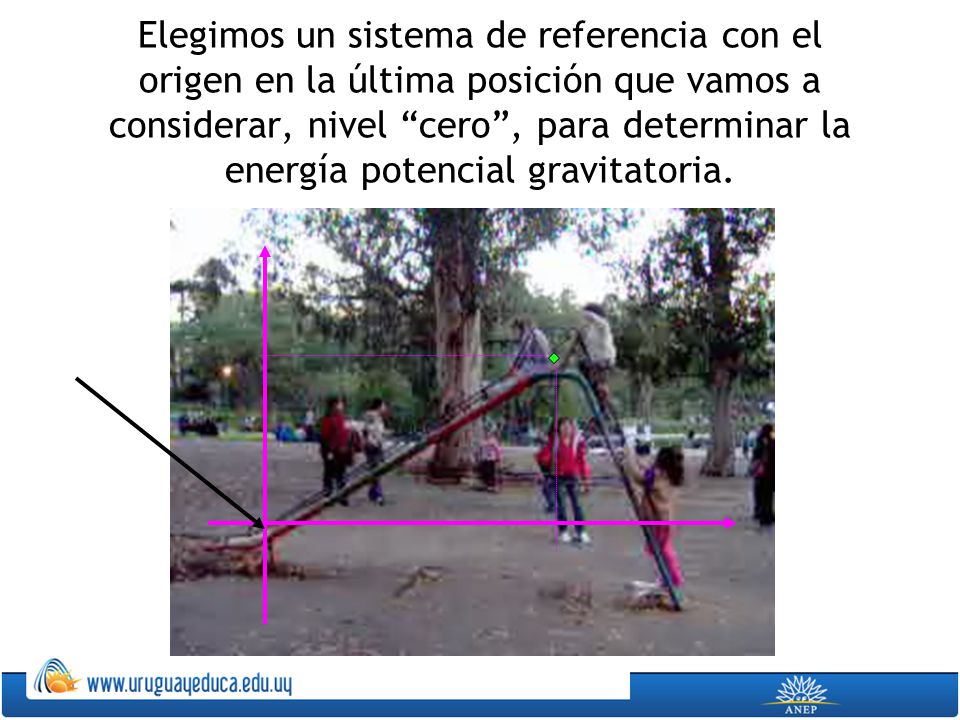

2 Elegimos un sistema de referencia con el origen en la última posición que vamos a considerar, nivel “cero”, para determinar la energía potencial gravitatoria.

3 Con verde se marcaron las posiciones.

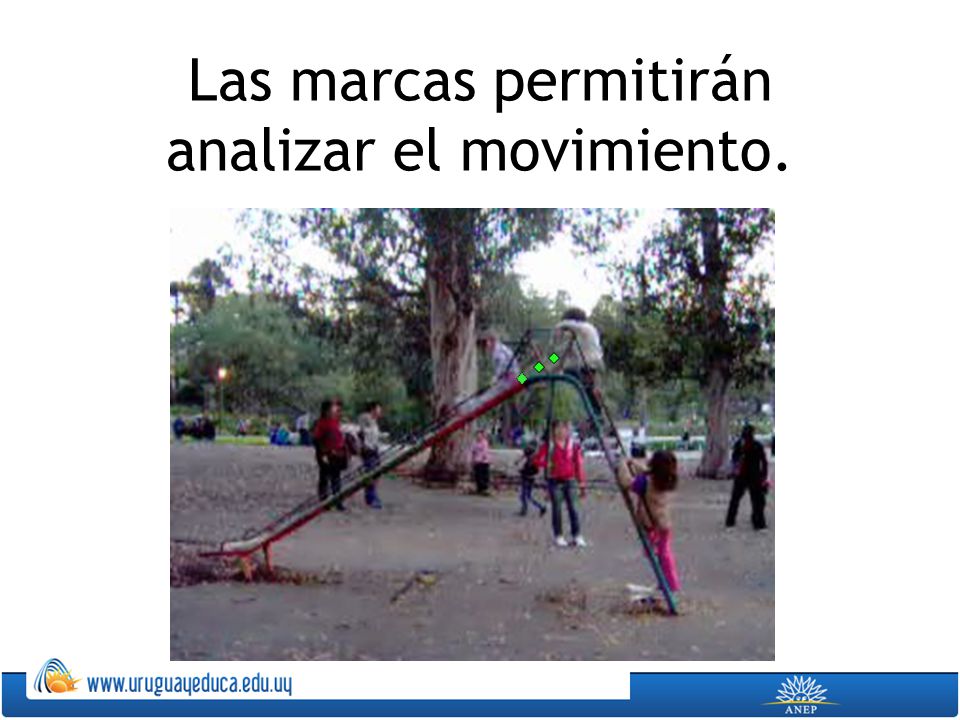

4 Las marcas permitirán analizar el movimiento.

5 Los fotogramas fueron elegidos a intervalos regulares de 0,20s.

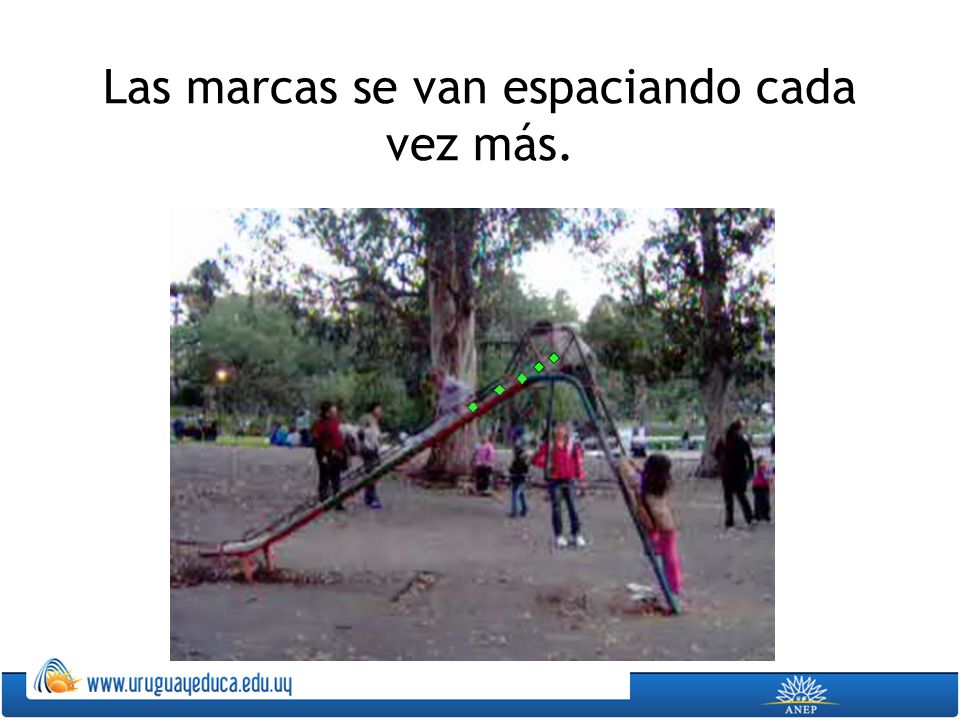

6 Las marcas se van espaciando cada vez más.

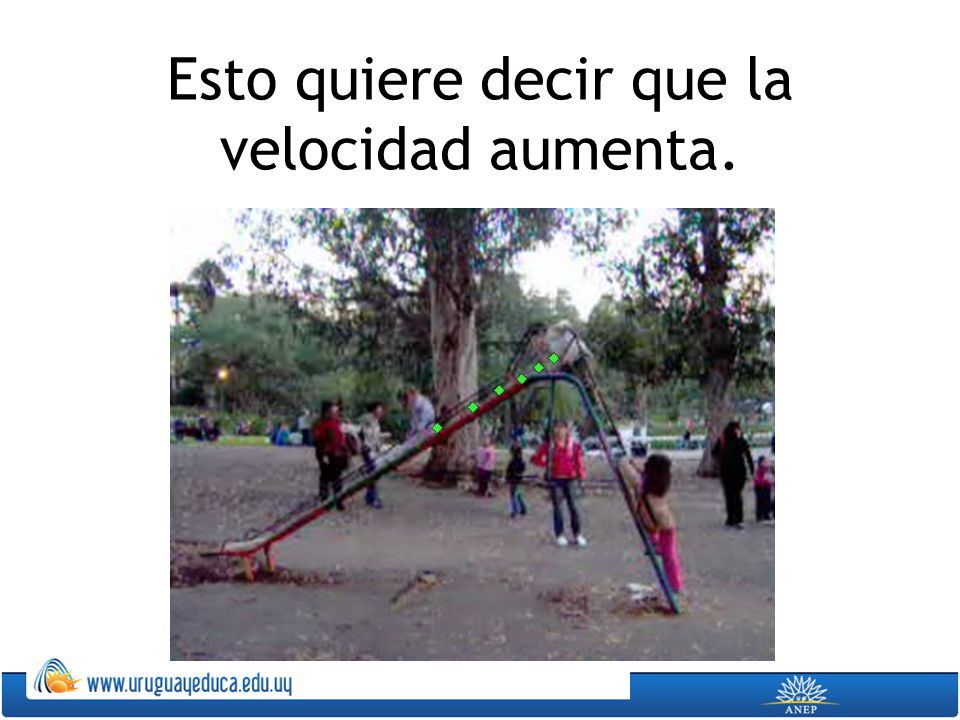

7 Esto quiere decir que la velocidad aumenta.

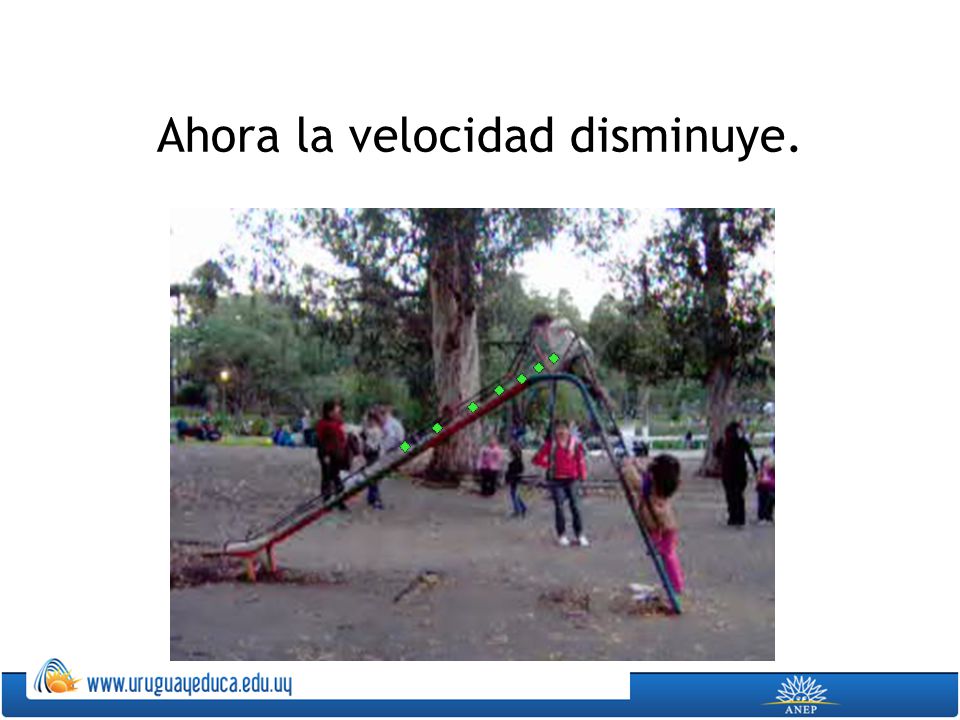

8 Ahora la velocidad disminuye.

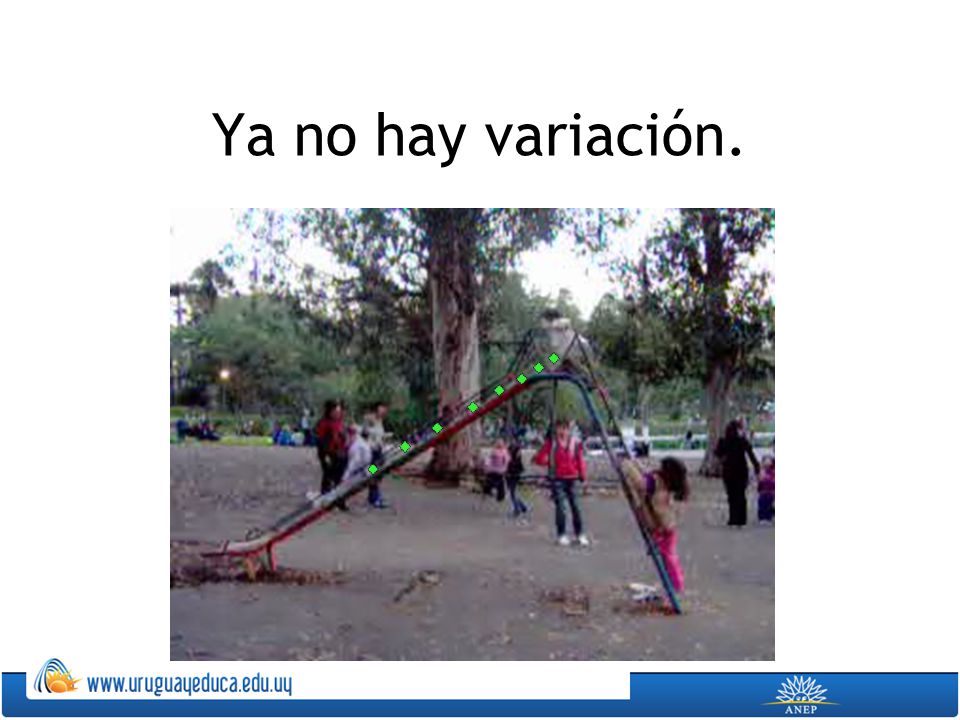

9 Ya no hay variación.

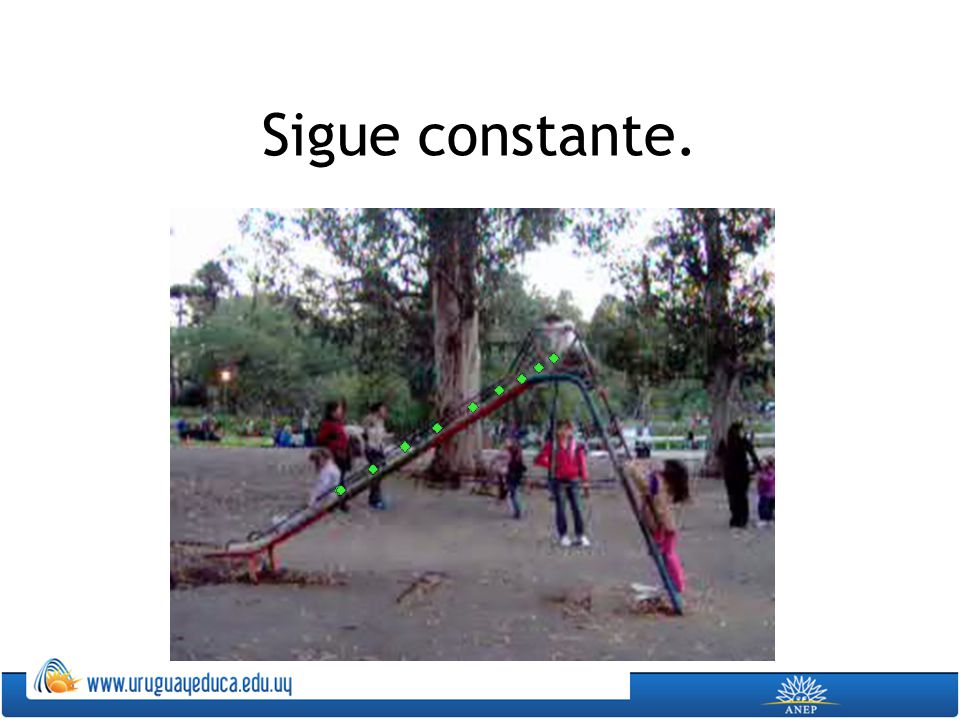

10 Sigue constante.

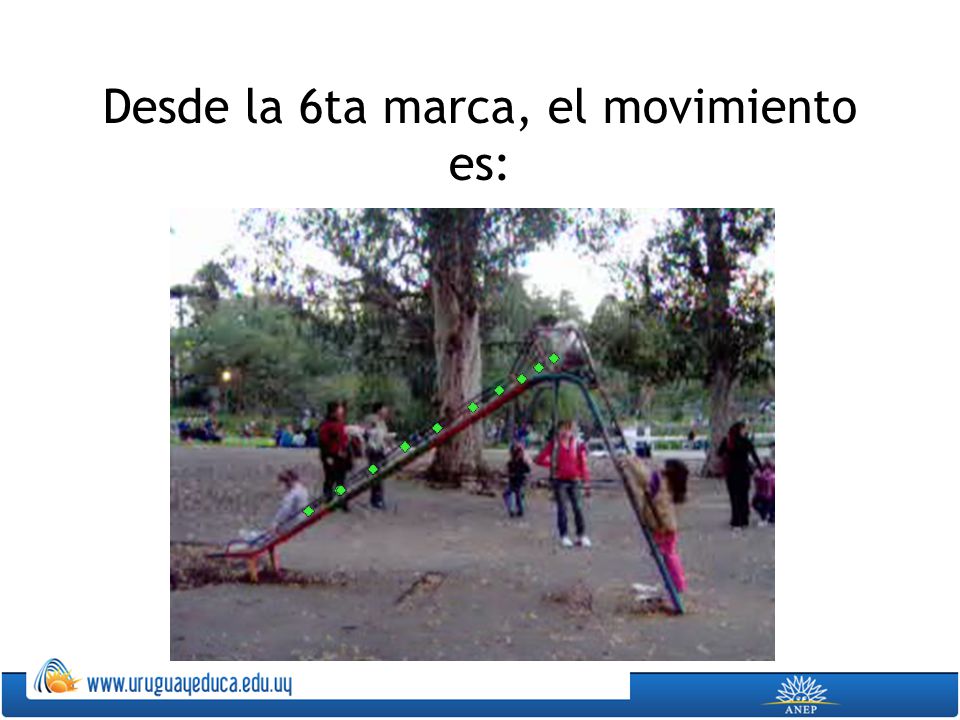

11 Desde la 6ta marca, el movimiento es:

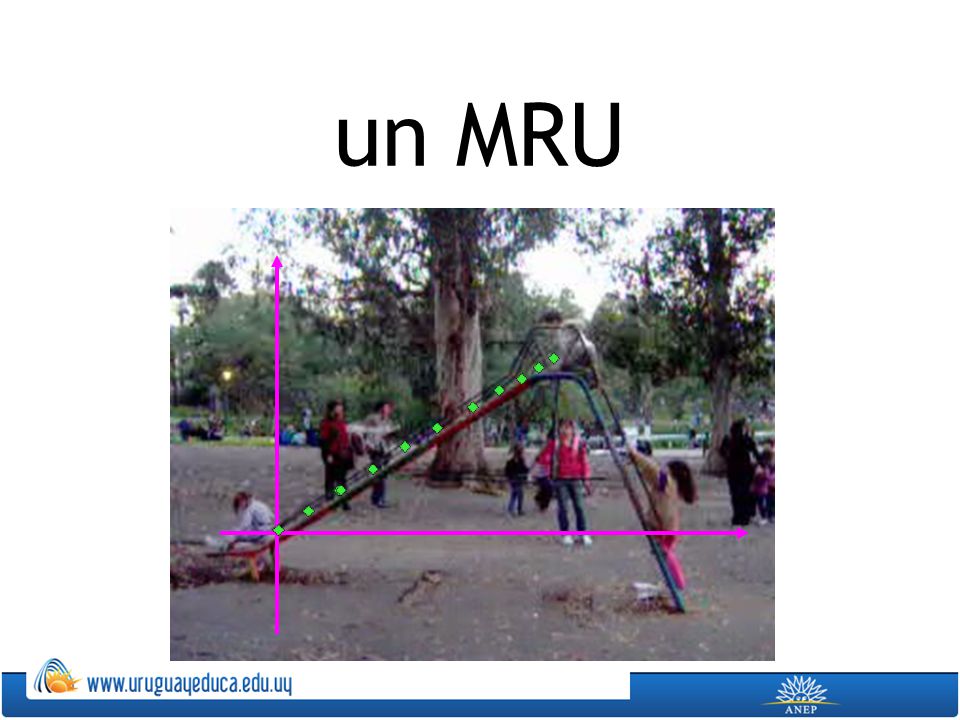

12 un MRU

13 Recordemos: Energía Mecánica = Energía potencial gravitatoria + Energía potencial elástica + Energía cinética. EM = Epg + Epe + Ec

14 En la posición inicial: la energía mecánica de la niña es Epg. Ya que está en reposo y no hay cuerpos elásticos que sean capaces de acumular energía. ¿A qué otras formas de energía mecánica estamos haciendo referencia?

15 En la posición final: la energía mecánica es igual a la Ec, puesto que se encuentra en el nivel que consideramos “cero” para la Epg.

16 Ya podemos afirmar que la EM NO SE CONSERVA. En el último tramo, mientras la Ec es constante, se pierde Epg.

17 SE PIERDE ENERGÍA MECÁNICA. HAY TRABAJO NETO DE FUERZAS NO CONSERVATIVAS.

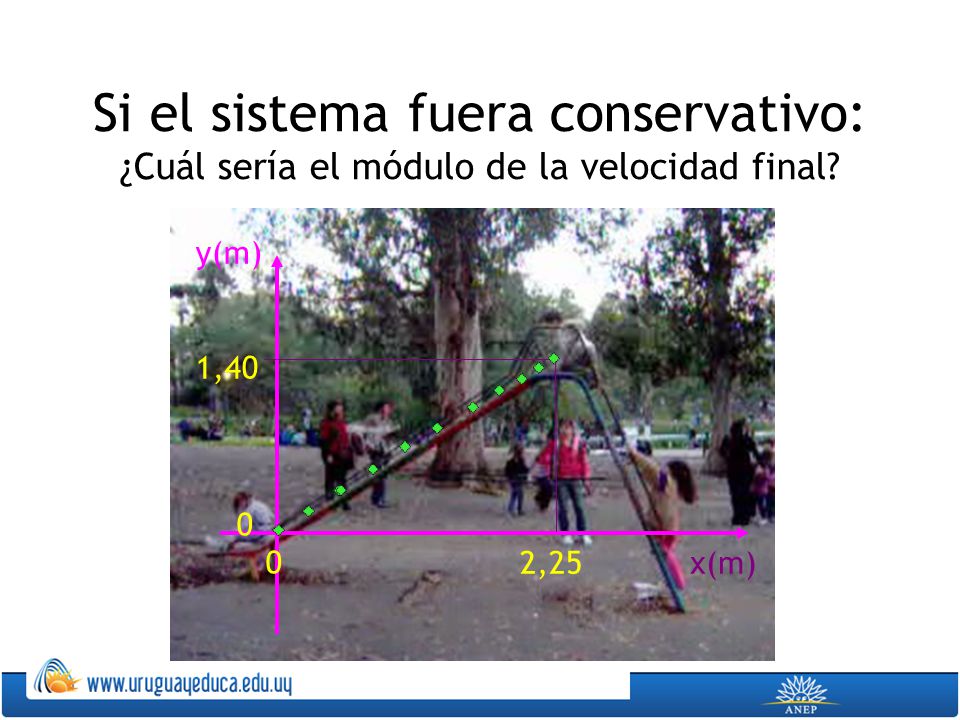

18 Si el sistema fuera conservativo: ¿Cuál sería el módulo de la velocidad final? y(m) 1,40 x(m)2,25 0

19 Si el sistema fuera conservativo: Según fue tomado el sistema de referencia: La Epgo (energía potencial gravitatoria inicial) sería igual a la Ecf (energía cinética final) O sea: m.g.h = ½ (m.v 2 ) Como la masa multiplica en ambos miembros (y no hay sumas o restas) podemos simplificar y entonces queda: g.h = ½ v 2

20 Haciendo las cuentas: La velocidad final sería: g.h = ½v 2 2.g.h = v 2 2. 9,8m/s 2. 1,40m = v 2 27,44 = v 2 Sacando la raíz cuadrada queda: 5,2m/s = v

21 Vamos a determinar el módulo de la velocidad final real. 1,55m

22 Módulo de la velocidad final real: 1,55m es la distancia que recorre en los últimos 5 intervalos de tiempo. 5 intervalos de tiempo corresponden a 0,20 x 5 = 1,00s El módulo de la velocidad final lo podemos determinar: O sea: 1,55m/1,00s = 1,55m/s

23 En definitiva: Si el sistema fuera conservativo, el módulo de la velocidad hubiera sido 5,2m/s en vez de 1,55m/s La relación entre las velocidades es: 1,55/5,2 = 0,30 es decir, la velocidad real es aproximadamente un 30% de la velocidad esperada para un sistema conservativo.

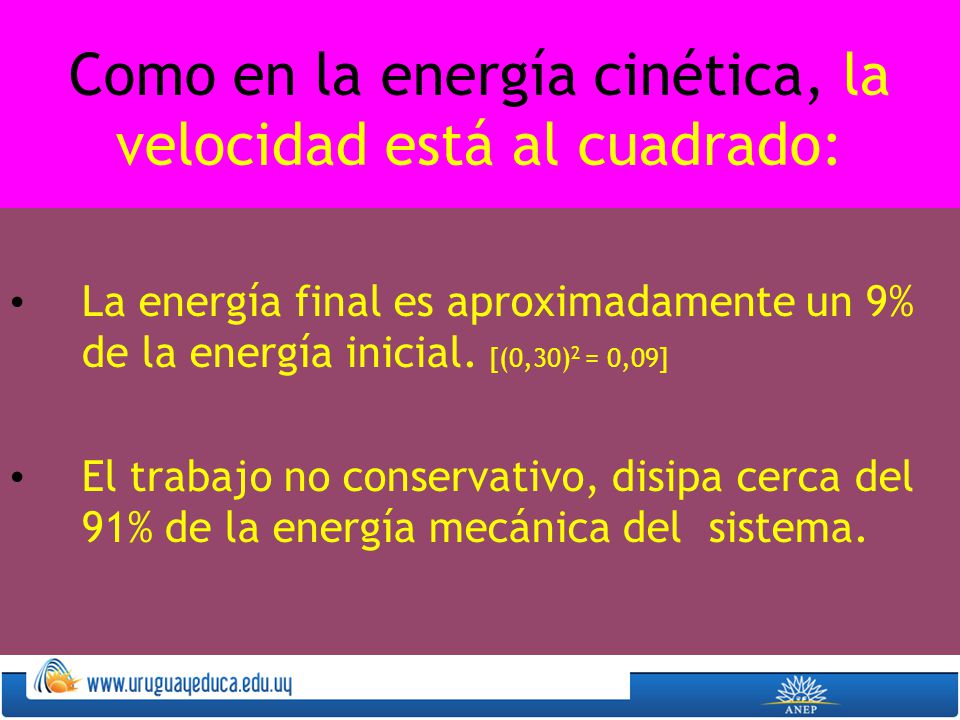

24 Como en la energía cinética, la velocidad está al cuadrado: La energía final es aproximadamente un 9% de la energía inicial. [(0,30) 2 = 0,09] El trabajo no conservativo, disipa cerca del 91% de la energía mecánica del sistema.

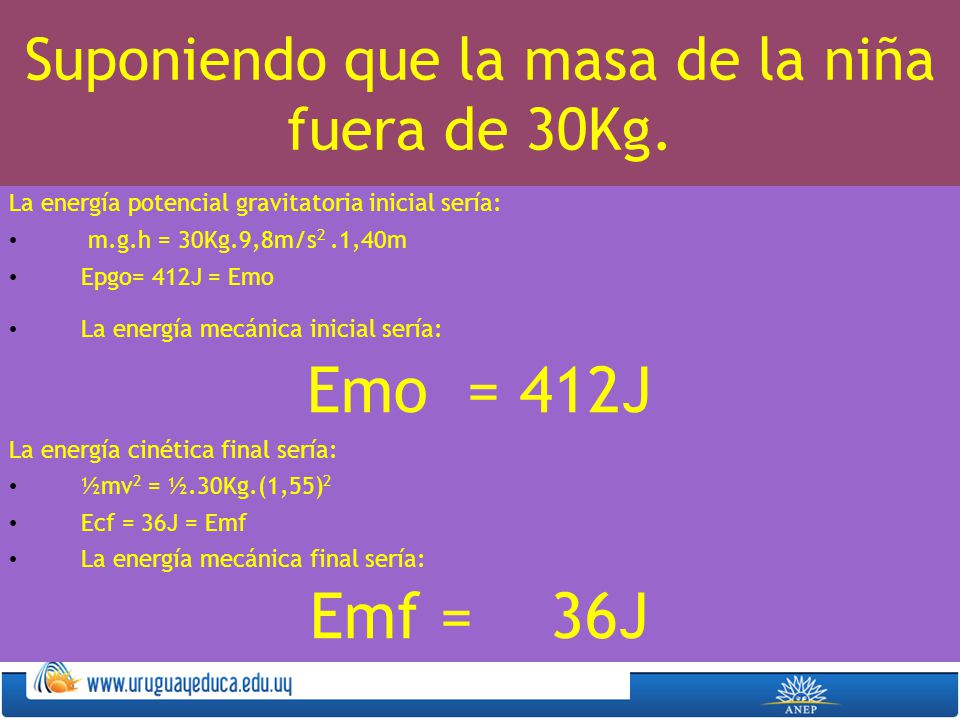

25 Suponiendo que la masa de la niña fuera de 30Kg. La energía potencial gravitatoria inicial sería: m.g.h = 30Kg.9,8m/s 2.1,40m Epgo= 412J = Emo La energía mecánica inicial sería: Emo = 412J La energía cinética final sería: ½mv 2 = ½.30Kg.(1,55) 2 Ecf = 36J = Emf La energía mecánica final sería: Emf = 36J

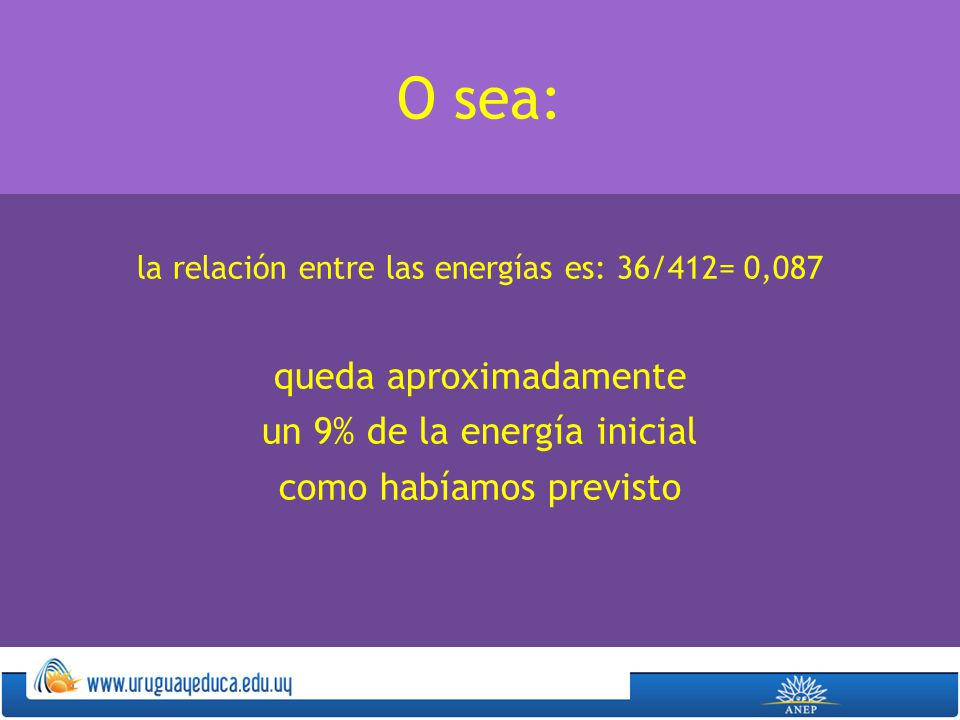

26 O sea: la relación entre las energías es: 36/412= 0,087 queda aproximadamente un 9% de la energía inicial como habíamos previsto

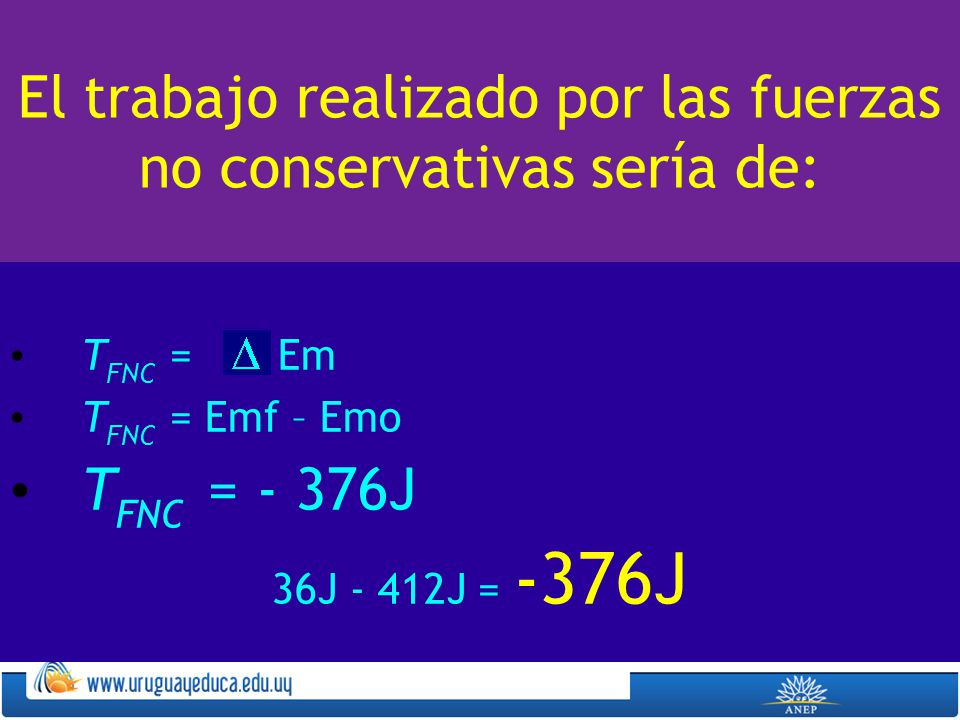

27 El trabajo realizado por las fuerzas no conservativas sería de: T FNC = Em T FNC = Emf – Emo T FNC = - 376J 36J - 412J = -376J

28 Es un trabajo negativo porque es energía disipada (que el sistema pierde). ¿A qué porcentaje de la energía inicial corresponde?
