1 Circuitos Digitales MÓDULOS COMBINACIONALES
Semana 10 Multiplexor- Demultiplexor buffer de datos Ing. JORGE MOSCOSO SANCHEZ

2 Módulos combinacionales básicos MSI
Conjunto de compuertas que realizan una tarea específica. Pueden implementar funciones booleanas. MSI : (Medium Size of Integration) con un número de compuertas entre 10 y 100. Circuitos MSI: Multiplexores, decodificadores, codificadores, demultiplexores, sumadores y comparadores.

3 Multiplexaje es la combinación de múltiples canales de información en un medio común de transmisión de alta velocidad. Multiplexar la información es la mejor manera de aprovechar la utilización de enlaces de alta velocidad

4 MULTIPLEXORES (MUX) Selector de Datos.
Permite seleccionar información digital procedente de diversas fuentes a una única línea de salida, por medio de líneas de selección.

5 Multiplexor de 2 y 4 entradas
Mux 2-1: Selecciona una línea de datos de entrada (A o B) dependiendo del valor del bit de selección S. Mux 4

6 Configuración interna
Mux 2 a Mux 4 a 1 Controla el paso del dato

7 Multiplexor Comercial
Salida Habilitación (encendido) 74151 Mux 8 a 1 3 líneas de selección 8 entradas de datos Salida negada

8 Demultiplexores (DEMUX)
El dato D puede tomar solo una salida Y, según la selección de S0 y S1. Los DEMUX son distribuidores de datos. Demux 1 a 4. Selección de la ruta que toma el dato

9 Diagrama de tiempos DEMUX de 1 a 4

10 DECO en configuración DEMUX
DECOS o DEMUX Una característica de los DECOS es que pueden ser utilizados como DEMUX El habilitador del DECO es la entrada de datos (serial). DECO en configuración DEMUX S0 S1

11 DECOS o DEMUX

12 Ejemplo I0=Y NOR Z I1=Y NOR Z I2=Z I3=Z f(V,W,X,Y,Z)=
Sm(5,7,13,15,16,20,25,27,29,31) Para la segunda Tabla (MUX 2)

13 Solución

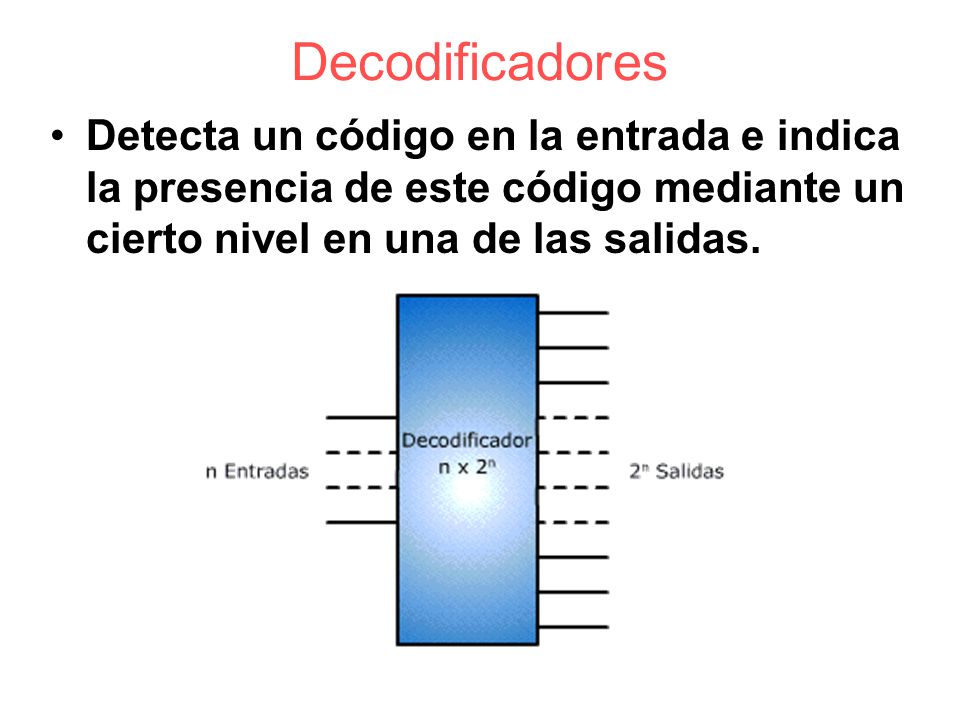

14 Decodificadores Detecta un código en la entrada e indica la presencia de este código mediante un cierto nivel en una de las salidas.

15 Decodificador 2 a 4 Para cada posible condición de entrada, una y sólo una señal de salida, tendrá el valor de 1 lógico. Salida activa según el código de entrada Código de entrada

16 Decodificador 2 a 4 Una salida solo es 1, en una combinación de S1 y S0 : Aplicaciones: *Convertir códigos *Direccionar memorias y periféricos. *Implementar funciones lógicas

17 Decodificador 2 a 4(Salidas negadas)
Habilitador EN S1 S0 D0 D1 D2 D3 1 X

18 Decodificador 2 a 4 comercial
Líneas de selección A y B Enable : G (Habilitación) Salidas:Y0,Y1,Y2Y3 Salidas activas en bajo. Dos decodificadores de 2 a 4 en un solo CI

19 Decodificadores Comerciales: Deco 3 a 8 (74138), Deco 4 a 16 (74154).
Decodificadores de BCD a 7 segmentos. (7447 y 7448, para ánodo o cátodo común) EJERCICIO Construir un DECO de 3 a 8 a partir de 2 decos 2 a 4 con habilitación y compuertas adicionales.

20 Decodificador de 3 a 8 líneas
El decodificador de 3 a 8 líneas, activa una sola de las 8 líneas de salida de acuerdo con el código binario presente en las 3 líneas de entrada. Las entradas del decodificador son A, B, y, C y las salidas van de y0 a y7 (activas en bajo).

21 Comercial con salidas negadas
Decodificador de 3 a 8 Comercial con salidas negadas Típico

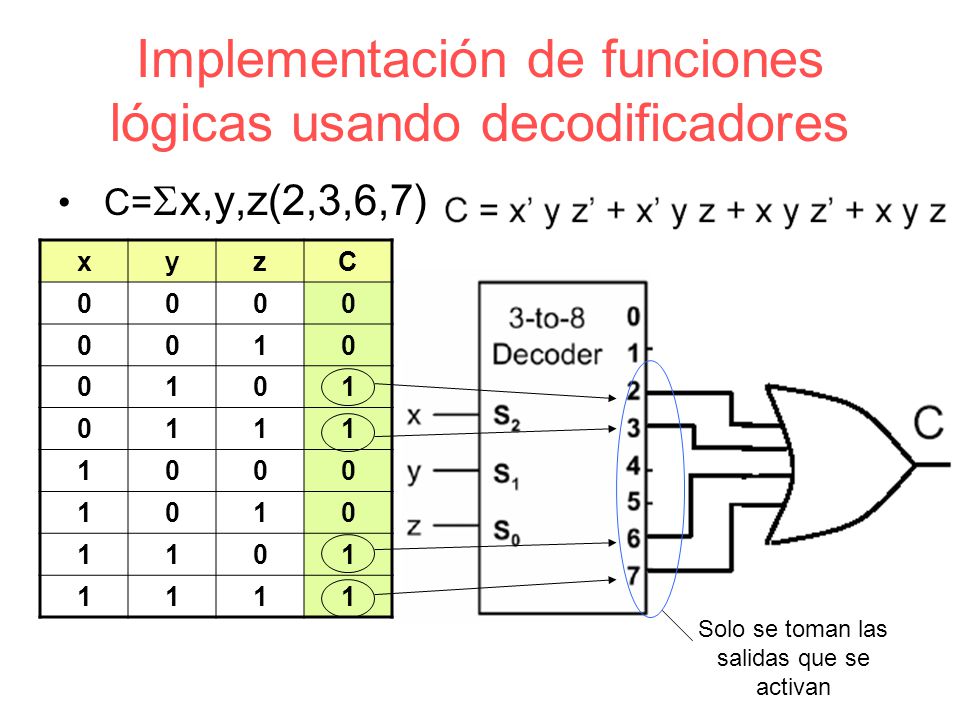

22 Implementación de funciones lógicas usando decodificadores
C=Sx,y,z(2,3,6,7) x y z C 1 Solo se toman las salidas que se activan

23 Ejemplo POS SOP Teorema de DeMorgan (X’Y’)’=X+Y

24 Conexion de decodificadores en paralelo
Construir un decodificador de 4 a 16 con dos deco 3 a 8

25 Deco de 4 a 16
