"Las Herramientas Básicas de la Calidad"

Presentación del tema: ""Las Herramientas Básicas de la Calidad""— Transcripción de la presentación:

1 "Las Herramientas Básicas de la Calidad"
A continuación, solamente trataremos las Siete Herramientas de C.C. ya que estas son mas que suficientes para solucionar la mayoría de los problemas que se pudiesen encontrar en una empresa Las Herramientas, tanto las siete básicas como las siete nuevas, proporcionan una amplia gama de armas para el control de la calidad. Estas herramientas son aplicables por igual tanto a procesos de fabricación como a los orientados al servicio. Algunas de estas herramientas son muy simples en cuanto a su uso, pero proporcionan datos de valor incalculable para toma de decisiones relacionadas con la calidad. Como resultado de su uso, las herramientas proporcionan una base para los procesos de mejora de calidad.

2 También se les conoce como herramientas de calidad, de estadística, de administración, de la mejora contínua, etc. La lista de chequeo (verificación) - Checklist Pareto Histograma Gráfica de corrida - Run Chart Diagrama de Correlación - Scattergram Diagrama de Control Diagrama de Ishikawa

3 Diagrama de Pareto El Diagrama de pareto es una gráfica en donde se organizan diversas clasificaciones de datos por orden descendente, de izquierda a derecha por medio de barras sencillas después de haber reunido los datos para calificar las causas. De modo que se pueda asignar un orden de prioridades. Mediante el Diagrama de pareto se pueden detectar los problemas que tienen más relevancia mediante la aplicación del principio de Pareto (pocos vitales, muchos triviales) que dice que hay muchos problemas sin importancia frente a solo unos graves. Ya que por lo general, el 80% de los resultados totales se originan en el 20% de los elementos. La minoría vital aparece a la izquierda de la grafica y la mayoría útil a la derecha. Hay veces que es necesario combinar elementos de la mayoría útil en una sola clasificación denominada otros, la cual siempre deberá ser colocada en el extremo derecho. La escala vertical es para el costo en unidades monetarias, frecuencia o porcentaje. La gráfica es muy útil al permitir identificar visualmente en una sola revisión tales minorías de características vitales a las que es importante prestar atención y de esta manera utilizar todos los recursos necesarios para llevar acabo una acción correctiva sin malgastar esfuerzos. Algunos ejemplos de tales minorías vitales serían: La minoría de clientes que representen la mayoría de las ventas. La minoría de productos, procesos, o características de la calidad causantes del grueso de desperdicio o de los costos de reelaboración. La minoría de rechazos que representa la mayoría de quejas de la clientela. La minoría de vendedores que esta vinculada a la mayoría de partes rechazadas. La minoría de problemas causantes del grueso del retraso de un proceso. La minoría de productos que representan la mayoría de las ganancias obtenidas. La minoría de elementos que representan al grueso del costo de un inventarios.

4

5 Diagrama de Causa Efecto
A este diagrama se le conoce también como diagrama de espina de pescado, por su forma; como diagrama de Kaoru Ishikawa, por la persona que le dio origen; y como diagrama de las cuatro M: Máquina (machine) Material (material) Mano de obra (manpower) Método (meted) Los Diagramas de Causa Efecto ilustran la relación entre las características (los resultados de un proceso) y aquellas causas que, por razones técnicas, se considere que ejercen un efecto sobre el proceso. Casi siempre por cada efecto hay muchas causas que contribuyen a producirlo. El Efecto es la característica de la calidad que es necesario mejorar. Las causas por lo general se dividen en las causas principales de métodos de trabajo, materiales, mediciones, personal y entorno. A veces la administración y el mantenimiento forman parte también de las causas principales. A su vez, cada causa principal se subdivide en causas menores. Por ejemplo, bajo el rubro de métodos de trabajo podrían incorporarse la capacitación, el conocimiento, la habilidad, las características físicas, etc. El uso de este diagrama facilita en forma notables el entendimiento y comprensión del proceso y a su vez elimina la dificultad del control de calidad en el mismo, aun en caso de relaciones demasiado complicadas y promueven el trabajo en grupo, ya que es necesaria la participación de gente involucrada para su elaboración y uso.

6 DIAGRAMA DE ISHIKAWA

7 Histogramas Presentación de datos en forma ordenada con el fin de determinar la frecuencia con que algo ocurre. El Histograma muestra gráficamente la capacidad de un proceso, y si así se desea, la relación que guarda tal proceso con las especificaciones y las normas. También da una idea de la magnitud de la población y muestra las discontinuidades que se producen en los datos.

8 Histograma La forma de un histograma depende de la distribución de las frecuencias absolutas de los datos. Algunas de las formas más comunes que puede adoptar un histograma son las siguientes:

9 Diagrama de Dispersión
Un Diagrama de Dispersión es la forma mas sencilla de definir si existe o no una relación causa efecto entre dos variables y que tan firme es esta relación, como estatura y peso. Una aumenta al mismo tiempo con la otra. El Diagrama de Dispersión es de gran utilidad para la solución de problemas de la calidad en un proceso y producto, ya que nos sirve para comprobar que causas (factores) están influyendo o perturbando la dispersión de una característica de calidad o variable del proceso a controlar. Los motivos mas comunes de este tipo de diagrama son analizar: La relación entre una causa y un efecto. La relación entre una causa y otra. La relación entre una causa y otras dos causas. Un efecto y otro efecto.

10

11 Estratificación Es un método que permite hallar el origen de un problema estudiando por separado cada uno de los componentes de un conjunto. Es la aplicación a esta técnica del principio romano "divide y vencerás" y del principio de Management que dice: "Un gran problema no es nunca un problema único, sino la suma de varios pequeños problemas". A veces, al analizar separado las partes del problema, se observa que la causa u origen está en un problema pequeño. En la Estratificación se clasifican los datos tales como defectivos, causas, fenómenos, tipos de defectos (críticos, mayores, menores), en una serie de grupos con características similares con el propósito de comprender mejor la situación y encontrar la causa mayor mas fácilmente, y así analizarla y confirmar su efecto sobre las características de calidad a mejorar o problema a resolver.

12 Hojas de Verificación o Comprobación
Es un formato especial constituido para colectar datos fácilmente, en la que todos los artículos o factores necesarios son previamente establecidos y en la que los records de pruebas, resultados de inspección o resultados de operaciones son fácilmente descritos con marcas utilizadas para verificar. Para propósitos de control de procesos por medio de métodos estadísticos es necesaria la obtención de datos. El control depende de ellos y, por supuesto, deben ser correctos y colectados debidamente. Además de la necesidad de establecer relaciones entre causas y efectos dentro de un proceso de producción, con propósito de control de calidad de productividad, las Hojas de Verificación se usan para: Verificar o examinar artículos defectivos. Examinar o analizar la localización de defectos. Verificar las causas de defectivos. Verificación y análisis de operaciones (A esta última puede llamársele lista de verificación) Las Hojas de Verificación se utilizan con mayor frecuencia: Para obtener datos. Para propósitos de inspección. La Hoja de Verificación para la obtención de datos se clasifican de acuerdo con diferentes características (calidad o cantidad) y se utilizan para observar su frecuencia para construir gráficas o diagramas. También se utilizan para reportar diariamente el estado de las operaciones y poder evaluar la tendencia y/o dispersión de la producción. Las Hojas de Verificación para propósitos de inspección se utilizan para checar ciertas características de calidad que son necesarias de evaluar, ya sean en el proceso o producto terminado.

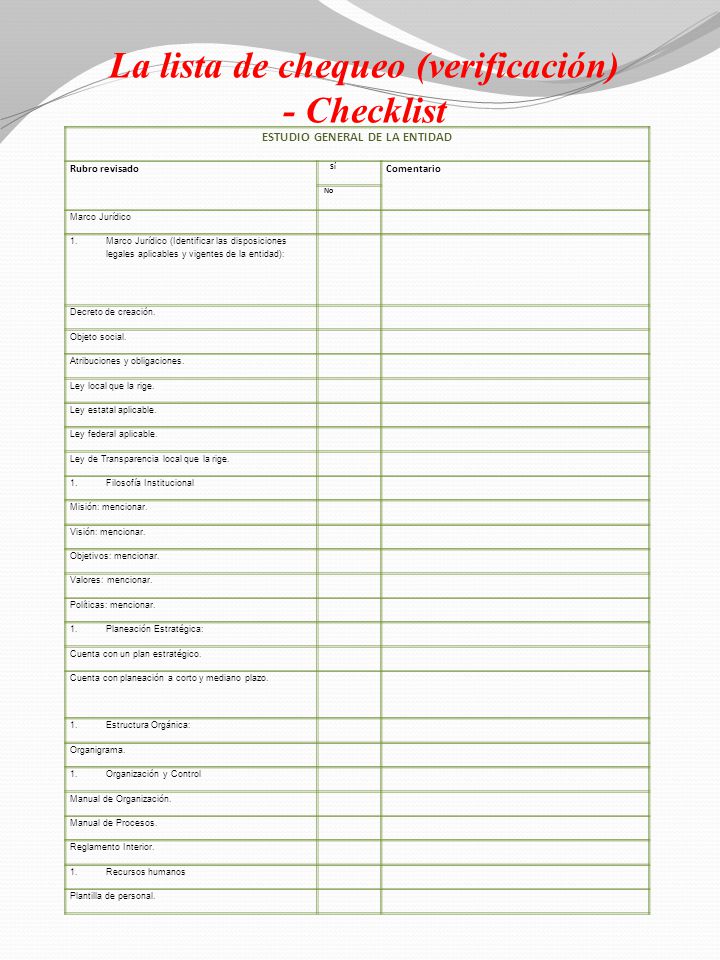

13 La lista de chequeo (verificación) - Checklist
ESTUDIO GENERAL DE LA ENTIDAD Rubro revisado Sí Comentario No Marco Jurídico Marco Jurídico (Identificar las disposiciones legales aplicables y vigentes de la entidad): Decreto de creación. Objeto social. Atribuciones y obligaciones. Ley local que la rige. Ley estatal aplicable. Ley federal aplicable. Ley de Transparencia local que la rige. Filosofía Institucional Misión: mencionar. Visión: mencionar. Objetivos: mencionar. Valores: mencionar. Políticas: mencionar. Planeación Estratégica: Cuenta con un plan estratégico. Cuenta con planeación a corto y mediano plazo. Estructura Orgánica: Organigrama. Organización y Control Manual de Organización. Manual de Procesos. Reglamento Interior. Recursos humanos Plantilla de personal.

14 Análisis DAFO El Análisis DAFO es una metodología de estudio de la situacion competitiva de una empresa en su mercado (situación externa) y de las características internas (situación interna) de la misma, a efectos de determinar sus Debilidades, Oportunidades, Fortalezas y Amenazas. La situación interna se compone de dos factores controlables: fortalezas y debilidades, mientras que la situación externa se compone de dos factores no controlables: oportunidades y amenazas. Es la herramienta estratégica por excelencia más utilizada para conocer la situación real en que se encuentra la organización.1 Durante la etapa de planificación estratégica y a partir del análisis DAFO se debe poder contestar cada una de las siguientes preguntas: ¿Cómo se puede explotar cada fortaleza? ¿Cómo se puede aprovechar cada oportunidad? ¿Cómo se puede detener cada debilidad? ¿Cómo se puede defender de cada amenaza? El objetivo del análisis DAFO es determinar las ventajas competitivas de la empresa bajo análisis y la estrategia genérica a emplear por la misma que más le convenga en función de sus características propias y de las del mercado en que se mueve. El análisis consta de cuatro pasos: Análisis Externo Análisis Interno Confección de la matriz DAFO Determinación de la estrategia a emplear

15 Análisis Externo La organización no existe ni puede existir fuera de un ambiente, fuera de ese entorno que le rodea; así que el análisis externo permite fijar las oportunidades y amenazas que el contexto puede presentarle a una organización. El proceso para determinar esas oportunidades o amenazas se puede realizar de la siguiente manera: Determinando cuáles de esos factores podrían tener influencia sobre la organización en términos de facilitar o restringir el logro de objetivos. Es decir, hay circunstancias o hechos presentes en el ambiente que a veces representan una buena OPORTUNIDAD que la organización podría aprovechar, ya sea para desarrollarse aún más o para resolver un problema. También puede haber situaciones que más bien representen AMENAZAS para la organización y que puedan hacer más graves sus problemas.

16 Oportunidades Las Oportunidades son aquellas situaciones externas, positivas, que se generan en el entorno y que, una vez identificadas, pueden ser aprovechadas. Algunas de las preguntas que se pueden realizar y que contribuyen en el desarrollo son: ¿A qué buenas oportunidades se enfrenta la empresa? ¿De qué tendencias del mercado se tiene información? ¿Existe una coyuntura en la economía del país? ¿Qué cambios de tecnología se están presentando en el mercado? ¿Qué cambios en la normatividad legal y/o política se están presentando? ¿Qué cambios en los patrones sociales y de estilos de vida se están presentando?

17 Amenazas Las Amenazas son situaciones negativas, externas al programa o proyecto, que pueden atentar contra éste, por lo que llegado al caso, puede ser necesario diseñar una estrategia adecuada para poder sortearla. Algunas de las preguntas que se pueden realizar y que contribuyen en el desarrollo son: ¿A qué obstáculos se enfrenta la empresa? ¿Qué están haciendo los competidores? ¿Se tienen problemas de recursos de capital? ¿Puede algunas de las amenazas impedir totalmente la actividad de la empresa?

18 Análisis Interno Los elementos internos que se deben analizar durante el análisis DAFO corresponden a las fortalezas y debilidades que se tienen respecto a la disponibilidad de recursos de capital, personal, activos, calidad de producto, estructura interna y de mercado, percepción de los consumidores, entre otros. El análisis interno permite fijar las fortalezas y debilidades de la organización, realizando un estudio que permite conocer la cantidad y calidad de los recursos y procesos con que cuenta el ente. Para realizar el análisis interno de una corporación deben aplicarse diferentes técnicas que permitan identificar dentro de la organización qué atributos le permiten generar una ventaja competitiva sobre el resto de sus competidores.

19 Fortalezas Las Fortalezas son todos aquellos elementos internos y positivos que diferencian al programa o proyecto de otros de igual clase. Algunas de las preguntas que se pueden realizar y que contribuyen en el desarrollo son: ¿Qué ventajas tiene la empresa? ¿Qué hace la empresa mejor que cualquier otra? ¿A qué recursos de bajo coste o de manera única se tiene acceso? ¿Qué percibe la gente del mercado como una fortaleza? ¿Qué elementos facilitan obtener una venta?

20 Debilidades Las Debilidades se refieren, por el contrario, a todos aquellos elementos, recursos, habilidades y actitudes que la empresa ya tiene y que constituyen barreras para lograr la buena marcha de la organización. También se pueden clasificar: Aspectos del Servicio que se brinda, Aspectos Financieros, Aspectos de Mercadeo, Aspectos Organizacionales, Aspectos de Control. Las Debilidades son problemas internos, que, una vez identificados y desarrollando una adecuada estrategia, pueden y deben eliminarse. Algunas de las preguntas que se pueden realizar y que contribuyen en el desarrollo son: ¿Qué se puede mejorar? ¿Que se debería evitar? ¿Qué percibe la gente del mercado como una debilidad? ¿Qué factores reducen las ventas o el éxito del proyecto ?

21 Fortalezas Debilidades Análisis Interno Capacidades distintas Ventajas naturales Recursos superiores Recursos y capacidades escasas Resistencia al cambio Problemas de motivación del personal Oportunidades Amenazas Análisis Externo Nuevas tecnologías Debilitamiento de competidores Posicionamiento estratégico Altos riesgos - Cambios en el entorno

22 Fin

23 Las siete herramientas básicas de la calidad La búsqueda de la calidad total es un proceso continuo que siempre puede ir un paso más lejos. Uno de los aspectos clave en el desarrollo y mantenimiento del control total de la calidad es la utilización de indicadores para analizar la situación de la empresa. Los métodos estadísticos son fundamentales para extraer conclusiones razonables e información útil para la mejora de los procesos. En particular, Ishikawa plantea la utilización de siete herramientas básicas para el Control Total de Calidad: 1) Hoja de control: Es una herramienta de recolección de datos para reunir y clasificar la información. 2) Histogramas: Gráficos que muestran la distribución de frecuencia de un variable, además de cuántas veces y cuántos valores diferentes aparecen en un proceso. 3) Diagrama de Pareto: A diferencia del histograma, no sólo clasifica las fallas con respecto a su número sino también con respecto a su importancia. Su objetivo es mostrar los factores más significativos del proceso bajo estudio. 4) Diagrama de correlación y dispersión: Tiene como fin la búsqueda de relaciones entre las variables que están afectando al proceso. 5) Gráficos de Control: Gráfico que permite estudiar la evolución del desempeño de un proceso a lo largo del tiempo. 6) Estratificación: Técnica utilizada para separar datos de diferentes fuentes e identificar patrones en algún proceso. Algunos autores reemplazan la Estratificación con el Diagrama de Flujo (este último consiste en una representación gráfica de los pasos que se realizan a lo largo de un proceso). 7) Diagrama Causa-Efecto: También conocido con el Diagrama Espina de Pescado o Diagrama Ishikawa. Este diagrama identifica las causas de un efecto o problema y las ordena por categorías. Análisis DAFO El Análisis DAFO es una metodología de estudio de la situación competitiva de una empresa en su mercado (situación externa) y de las características internas (situación interna) de la misma, a efectos de determinar sus Debilidades, Oportunidades, Fortalezas y Amenazas. La situación interna se compone de dos factores controlables: fortalezas y debilidades, mientras que la situación externa se compone de dos factores no controlables: oportunidades y amenazas. Es la herramienta estratégica por excelencia más utilizada para conocer la situación real en que se encuentra la organización, a partir del análisis DAFO se debe poder contestar cada una de las siguientes preguntas: ¿Cómo se puede explotar cada fortaleza? ¿Cómo se puede aprovechar cada oportunidad? ¿Cómo se puede detener cada debilidad? ¿Cómo se puede defender de cada amenaza? El objetivo del análisis DAFO es determinar las ventajas competitivas de la empresa bajo análisis y la estrategia genérica a emplear por la misma que más le convenga en función de sus características propias y de las del mercado en que se mueve. El análisis consta de cuatro pasos: Análisis Externo Análisis Interno Confección de la matriz DAFO Determinación de la estrategia a emplear

24 HOJA DE CONTROL HISTOGRAMAS DIAGRAMA DE PARETO DIAGRAMA DE DISPERSIÓN

25 DIAGRAMA CAUSA-EFECTO
GRÁFICOS DE CONTROL ESTRATIFICACIÓN DIAGRAMA CAUSA-EFECTO D.A.F.O. Fortalezas Debilidades Análisis Interno Capacidades distintas Ventajas naturales Recursos superiores Recursos y capacidades escasas Resistencia al cambio Problemas de motivación del personal Oportunidades Amenazas Análisis Externo Nuevas tecnologías Debilitamiento de competidores Posicionamiento estratégico Altos riesgos - Cambios en el entorno
