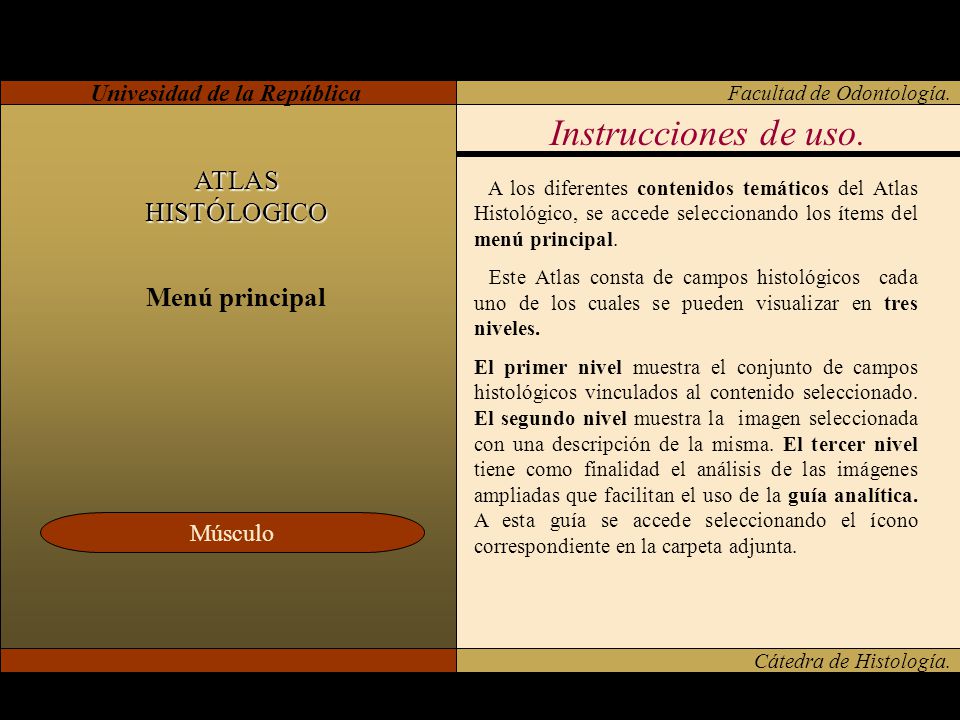

1 Univesidad de la República
Facultad de Odontología. Instrucciones de uso. ATLAS HISTÓLOGICO A los diferentes contenidos temáticos del Atlas Histológico, se accede seleccionando los ítems del menú principal. Este Atlas consta de campos histológicos cada uno de los cuales se pueden visualizar en tres niveles. El primer nivel muestra el conjunto de campos histológicos vinculados al contenido seleccionado. El segundo nivel muestra la imagen seleccionada con una descripción de la misma. El tercer nivel tiene como finalidad el análisis de las imágenes ampliadas que facilitan el uso de la guía analítica. A esta guía se accede seleccionando el ícono correspondiente en la carpeta adjunta. Menú principal Músculo Cátedra de Histología.

2 Univesidad de la República

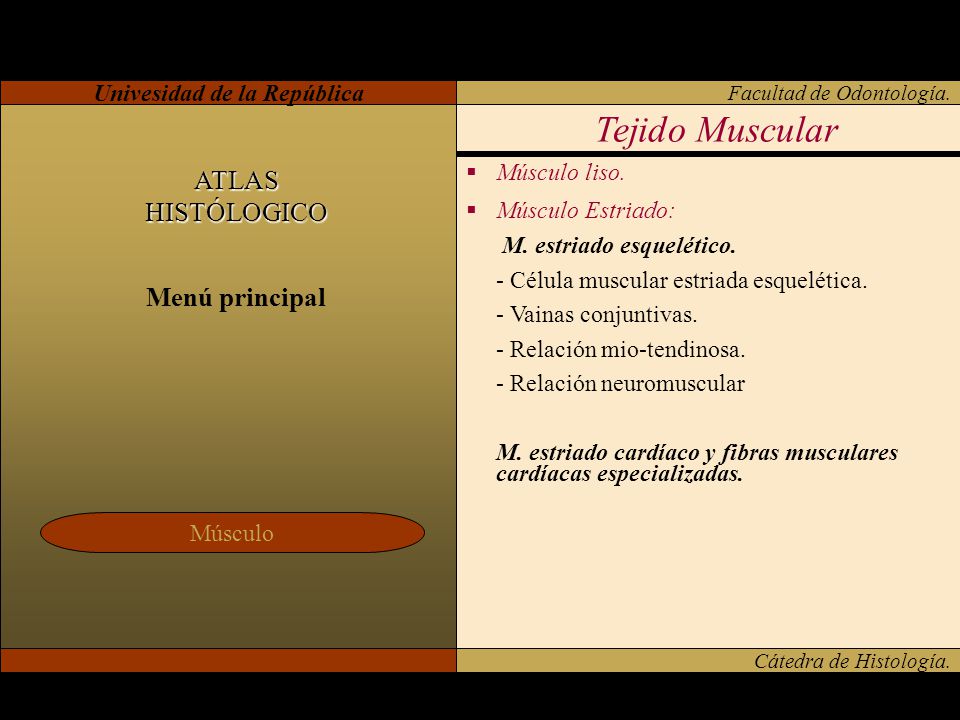

Facultad de Odontología. Tejido Muscular ATLAS HISTÓLOGICO Músculo liso. Músculo Estriado: M. estriado esquelético. - Célula muscular estriada esquelética. - Vainas conjuntivas. - Relación mio-tendinosa. - Relación neuromuscular M. estriado cardíaco y fibras musculares cardíacas especializadas. Menú principal Músculo Cátedra de Histología.

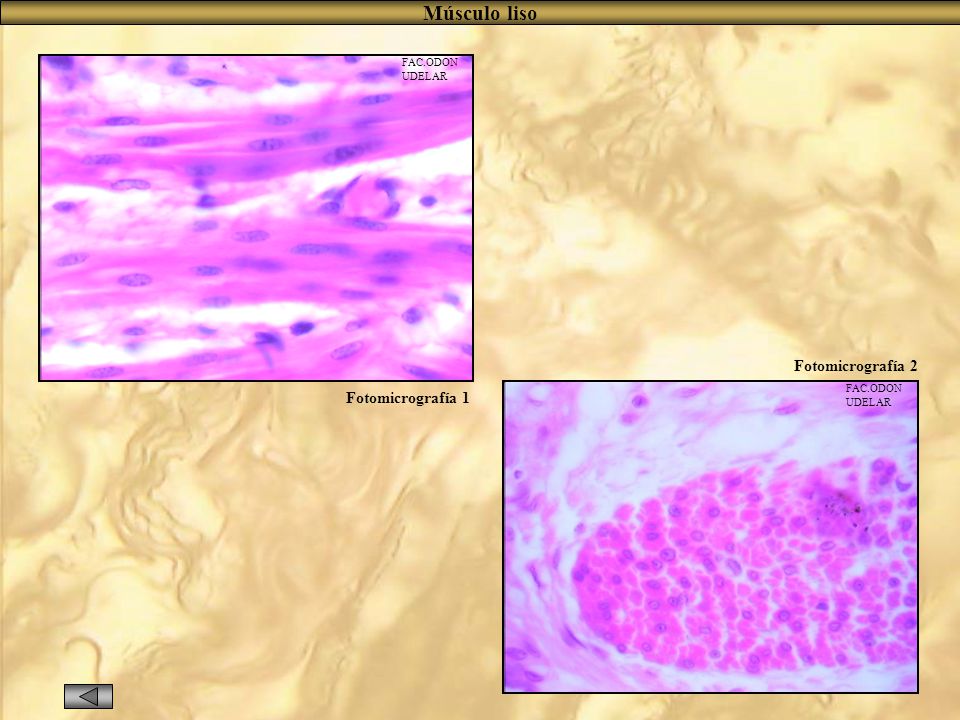

3 Músculo liso Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR

4 1 2 1 Fotomicrografía 1. Células musculares lisas.
FAC.ODON UDELAR Fotomicrografía 1. Células musculares lisas. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Haces de células musculares lisas. Núcleos de las células musculares. 1 2 1

5 FAC.ODON UDELAR

6 Cortes transversales de células musculares lisas.
FAC.ODON UDELAR Fotomicrografía 2. Cortes transversales de células musculares lisas. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Las flechas señalan los núcleos de células musculares lisas.

7 FAC.ODON UDELAR

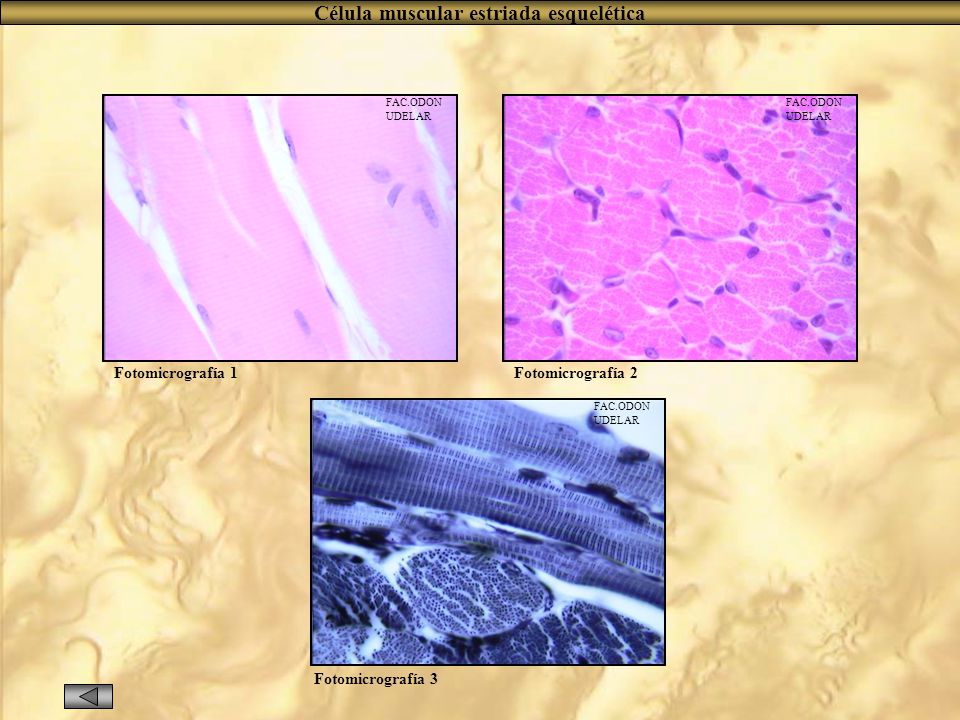

8 Célula muscular estriada esquelética
FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR Fotomicrografía 3

9 3 2 1 Fotomicrografía 1. Célula muscular estriada esquelética.
FAC.ODON UDELAR Fotomicrografía 1. Célula muscular estriada esquelética. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Núcleos de células musculares esqueléticas. Estriaciones transversales. Endomisio. 3 2 1

10 FAC.ODON UDELAR

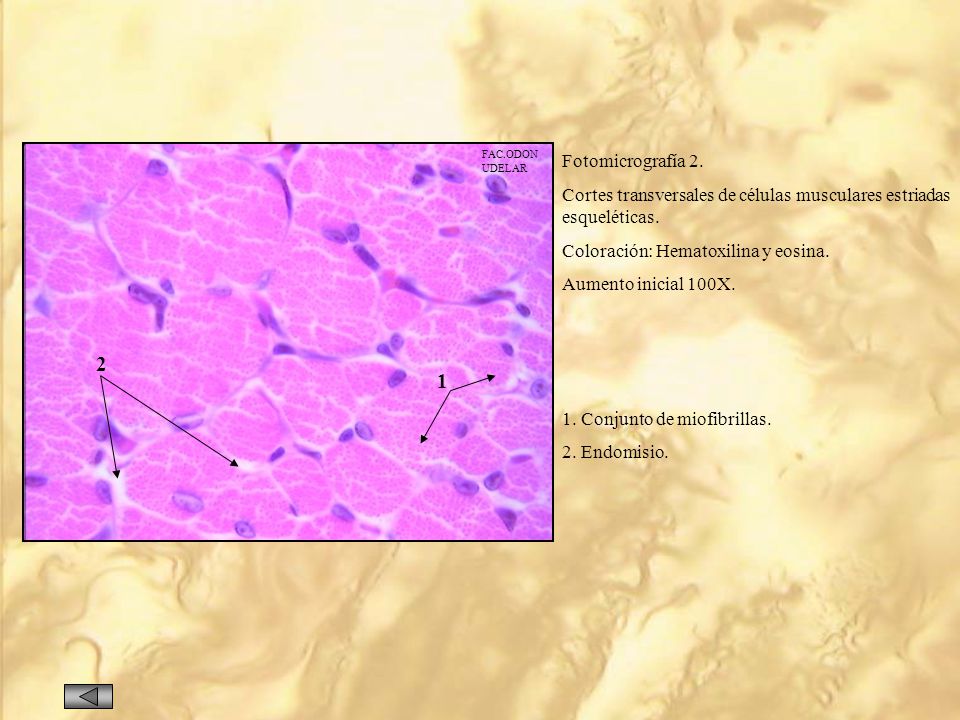

11 FAC.ODON UDELAR Fotomicrografía 2. Cortes transversales de células musculares estriadas esqueléticas. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Conjunto de miofibrillas. Endomisio. 2 1

12 FAC.ODON UDELAR

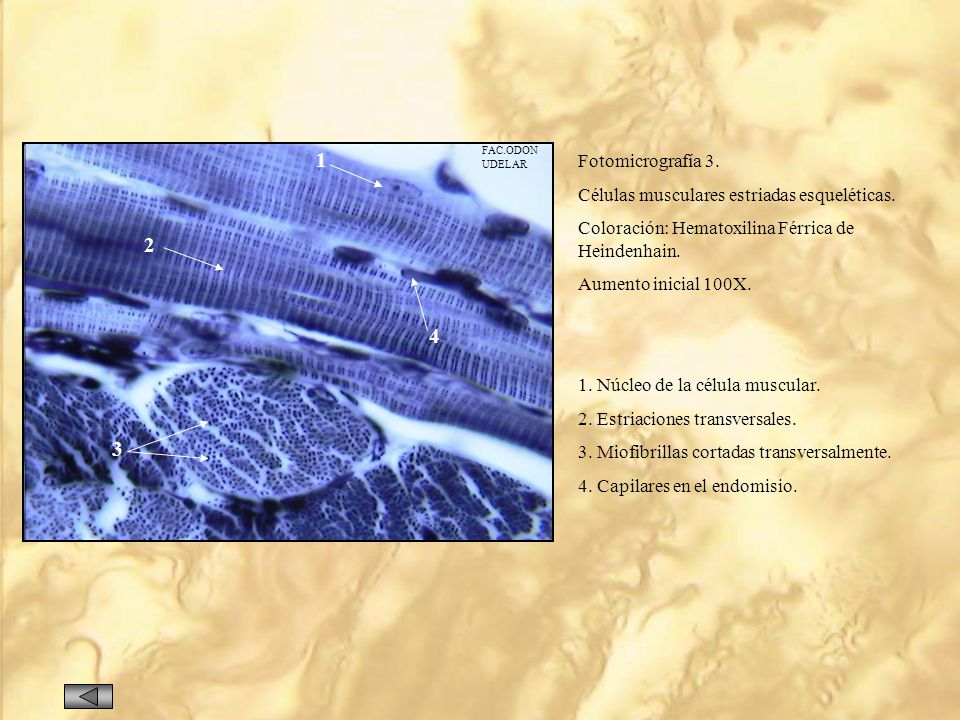

13 1 2 4 3 Fotomicrografía 3. Células musculares estriadas esqueléticas.
FAC.ODON UDELAR Fotomicrografía 3. Células musculares estriadas esqueléticas. Coloración: Hematoxilina Férrica de Heindenhain. Aumento inicial 100X. Núcleo de la célula muscular. Estriaciones transversales. Miofibrillas cortadas transversalmente. Capilares en el endomisio. 2 4 3

14 FAC.ODON UDELAR

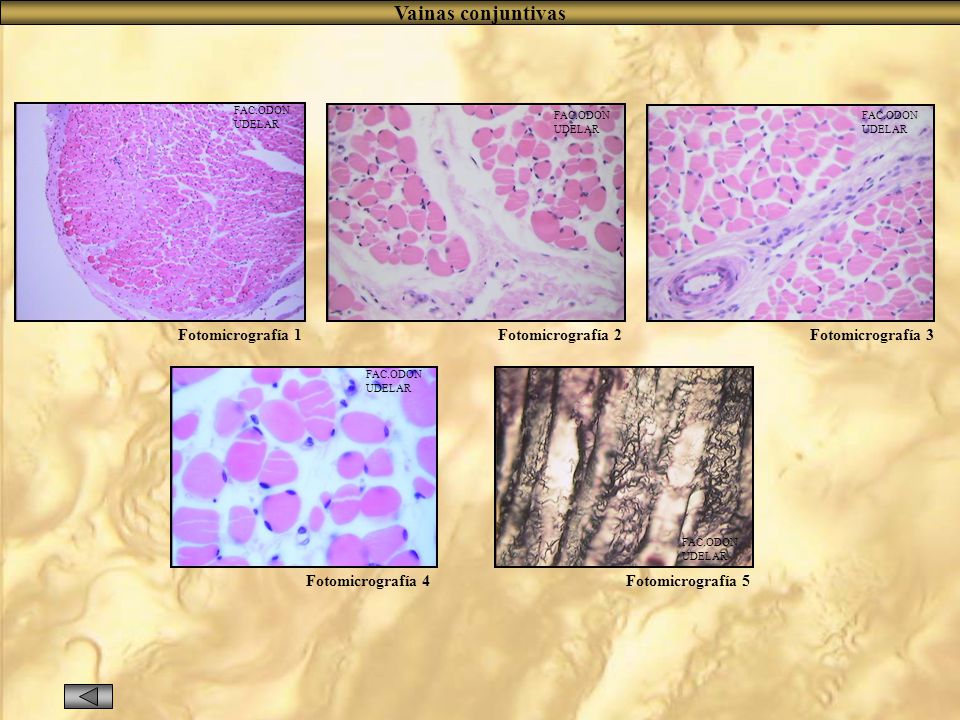

15 Vainas conjuntivas Fotomicrografía 1 Fotomicrografía 2
FAC.ODON UDELAR FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 Fotomicrografía 3 FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 4 Fotomicrografía 5

16 1 Fotomicrografía 1. Epimisio. Coloración: Hematoxilina y eosina.
FAC.ODON UDELAR Fotomicrografía 1. Epimisio. Coloración: Hematoxilina y eosina. Aumento inicial 10X. Haz de células musculares esqueléticas. Las flechas indican la vaina conjuntiva más externa. 1

17 FAC.ODON UDELAR

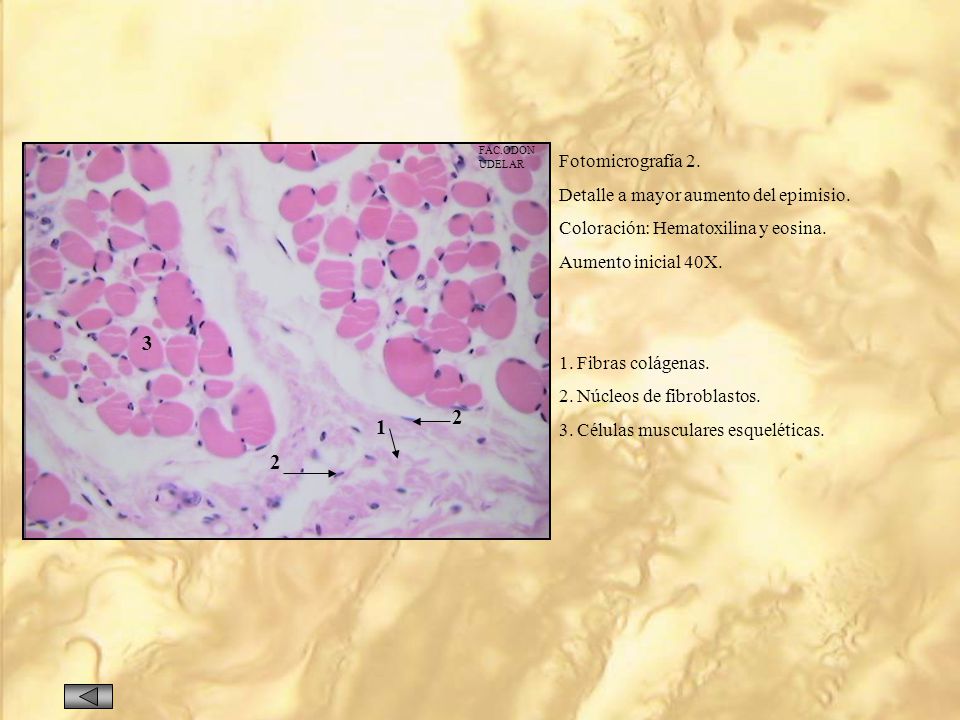

18 3 2 1 2 Fotomicrografía 2. Detalle a mayor aumento del epimisio.
FAC.ODON UDELAR Fotomicrografía 2. Detalle a mayor aumento del epimisio. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Fibras colágenas. Núcleos de fibroblastos. Células musculares esqueléticas. 3 2 1 2

19 FAC.ODON UDELAR

20 4 1 1 3 2 Fotomicrografía 3. Perimisio.
FAC.ODON UDELAR Fotomicrografía 3. Perimisio. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Fibras colágenas en el perimisio. Arteriola. Vaso linfático. Células musculares esqueléticas. 4 1 1 3 2

21 FAC.ODON UDELAR

22 2 1 Fotomicrografía 4. Endomisio. Coloración: Hematoxilina y eosina.
FAC.ODON UDELAR Fotomicrografía 4. Endomisio. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Núcleos de las células musculares esqueléticas. 2. Capilares en el endomisio. 2 1

23 FAC.ODON UDELAR

24 Fibras reticulares en el endomisio.
Fotomicrografía 5. Fibras reticulares en el endomisio. Impregnación argéntica de Del Río Hortega. Aumento inicial 40X. Las flechas indican las fibras reticulares. FAC.ODON UDELAR

25 FAC.ODON UDELAR

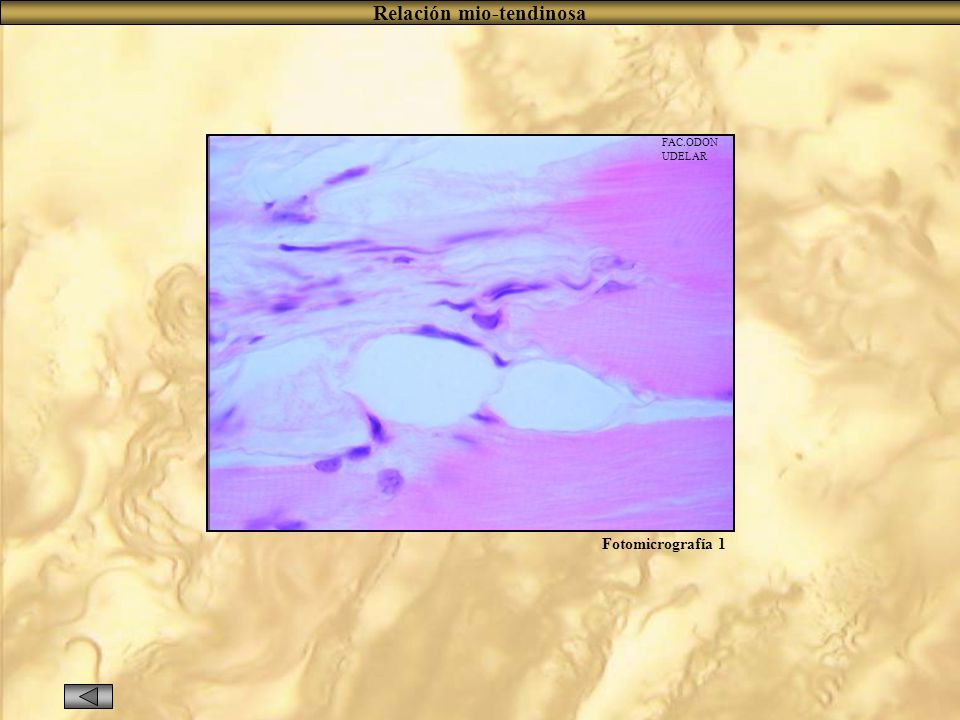

26 Relación mio-tendinosa
FAC.ODON UDELAR Fotomicrografía 1

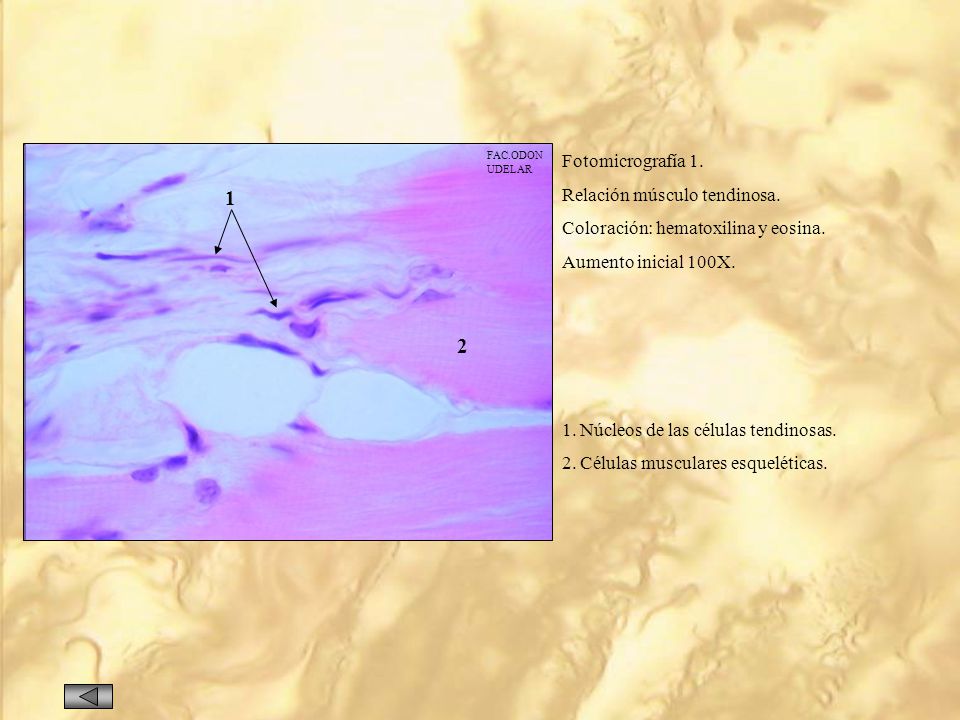

27 1 2 Fotomicrografía 1. Relación músculo tendinosa.
FAC.ODON UDELAR Fotomicrografía 1. Relación músculo tendinosa. Coloración: hematoxilina y eosina. Aumento inicial 100X. Núcleos de las células tendinosas. Células musculares esqueléticas. 1 2

28 FAC.ODON UDELAR

29 Relación neuromuscular
Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR FAC.ODON UDELAR FAC.ODON UDELAR FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 4 Fotomicrografía 5 Fotomicrografía 3 FAC.ODON UDELAR Fotomicrografía 6

30 2 1 Fotomicrografía 1. Unidad motora. Impregnación argéntica.
FAC.ODON UDELAR Fotomicrografía 1. Unidad motora. Impregnación argéntica. Aumento inicial 40X. Célula muscular estriada esquelética. Fibras nerviosas. 2 1

31 FAC.ODON UDELAR

32 3 1 2 Fotomicrografía 2. Unidad motora y placas motoras.
FAC.ODON UDELAR Fotomicrografía 2. Unidad motora y placas motoras. Impregnación argéntica. Aumento inicial 40X. Fibras nerviosas. Terminaciones nerviosas de la placa motora. Célula muscular estriada esquelética. 3 1 2

33 FAC.ODON UDELAR

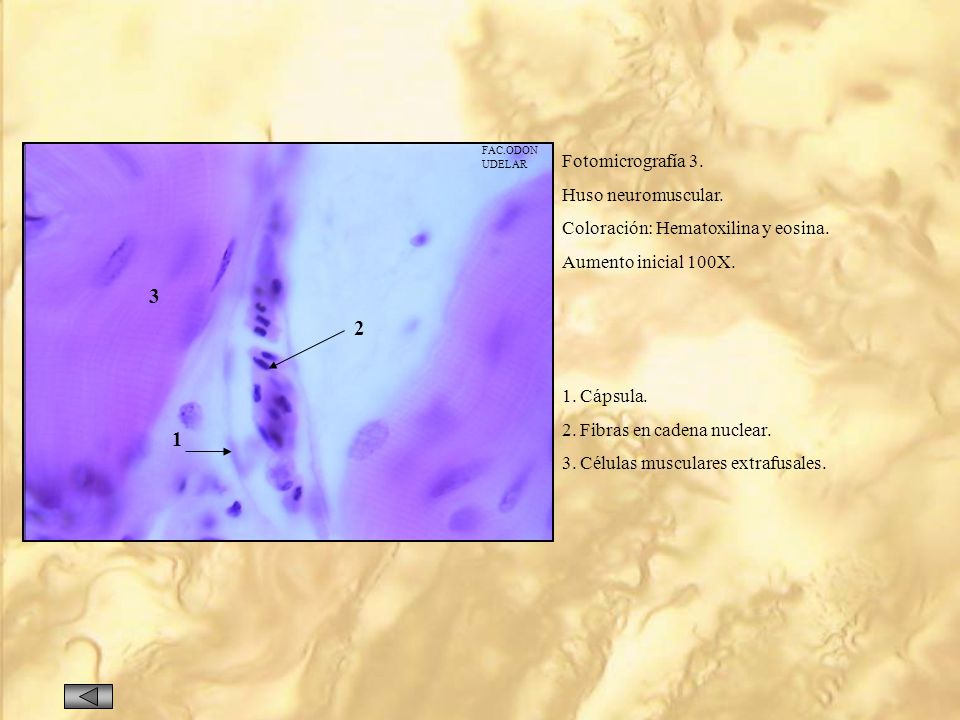

34 3 2 1 Fotomicrografía 3. Huso neuromuscular.
FAC.ODON UDELAR Fotomicrografía 3. Huso neuromuscular. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Cápsula. Fibras en cadena nuclear. Células musculares extrafusales. 3 2 1

35 FAC.ODON UDELAR

36 FAC.ODON UDELAR Fotomicrografía 4. Corte transversal de un huso neuromuscular. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Cápsula. Espacio subcapsular. Fibras musculares intrafusales. Fibras musculares extrafusales. Endomisio. 5 4 3 2 1

37 FAC.ODON UDELAR

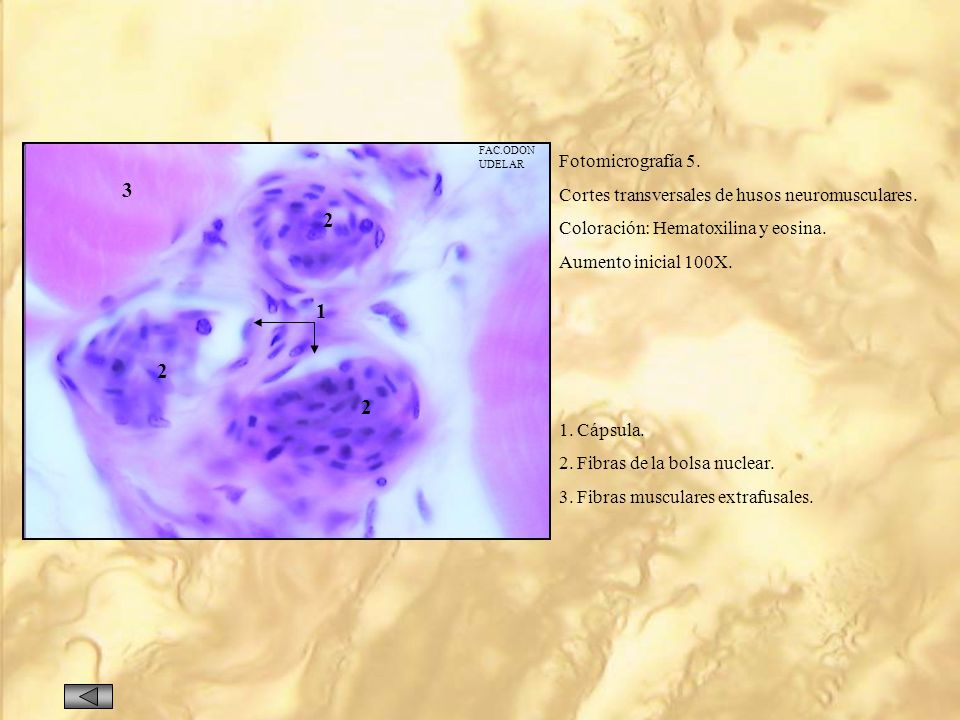

38 FAC.ODON UDELAR Fotomicrografía 5. Cortes transversales de husos neuromusculares. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Cápsula. Fibras de la bolsa nuclear. Fibras musculares extrafusales. 3 2 1 2 2

39 FAC.ODON UDELAR

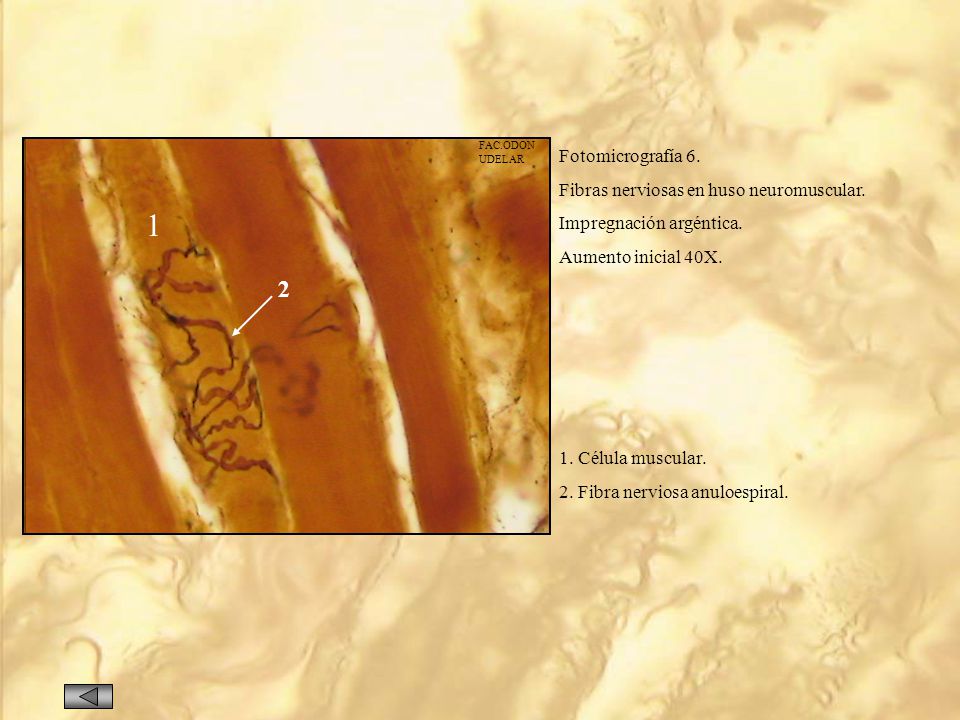

40 1 2 Fotomicrografía 6. Fibras nerviosas en huso neuromuscular.
FAC.ODON UDELAR Fotomicrografía 6. Fibras nerviosas en huso neuromuscular. Impregnación argéntica. Aumento inicial 40X. Célula muscular. Fibra nerviosa anuloespiral. 1 2

41 FAC.ODON UDELAR

42 Músculo estriado cardíaco y fibras musculares cardíacas especializadas
FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR Fotomicrografía 3 Fotomicrografía 4

43 FAC.ODON UDELAR Fotomicrografía 1. Visión topográfica del músculo estriado cardíaco. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Núcleo de la célula muscular cardíaca. Capilar en el endomisio. Trazos escaleriformes. 2 1 3

44 FAC.ODON UDELAR

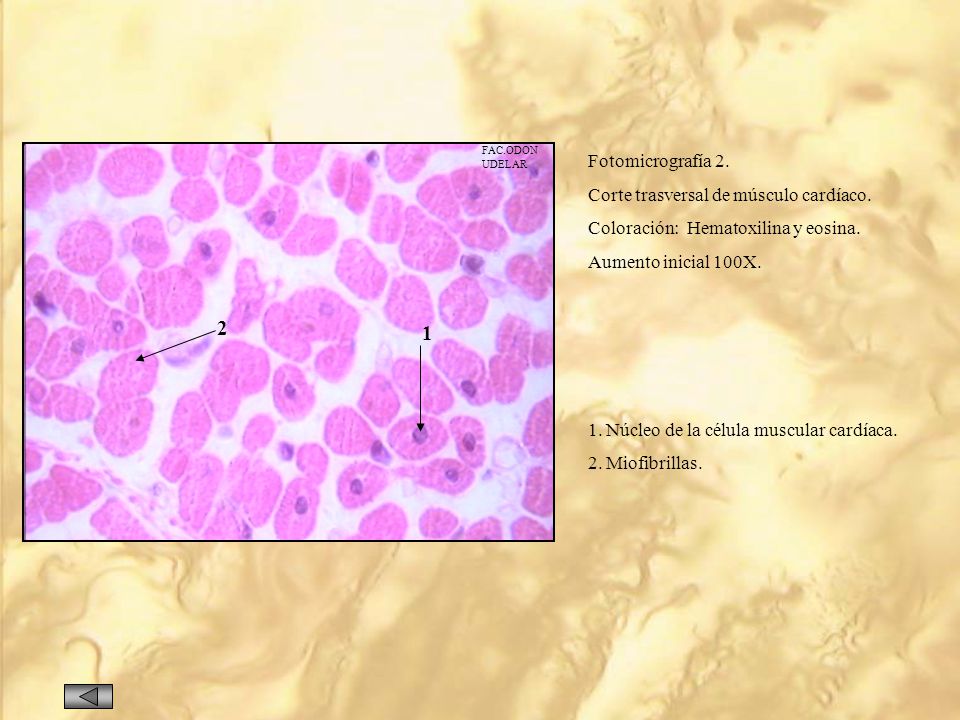

45 2 1 Fotomicrografía 2. Corte trasversal de músculo cardíaco.
FAC.ODON UDELAR Fotomicrografía 2. Corte trasversal de músculo cardíaco. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Núcleo de la célula muscular cardíaca. Miofibrillas. 2 1

46 FAC.ODON UDELAR

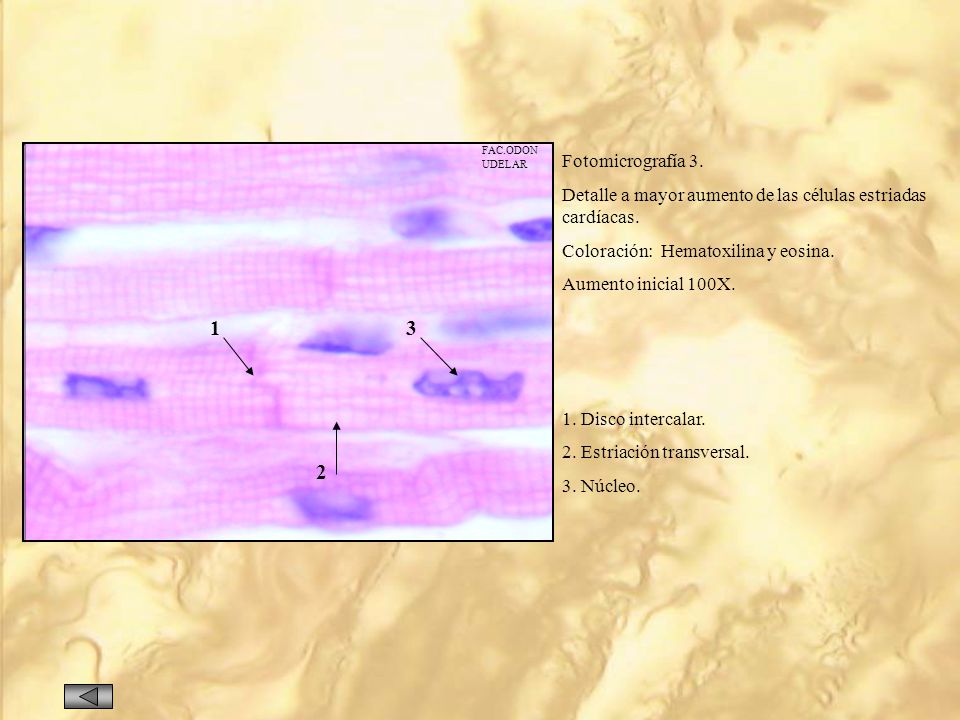

47 FAC.ODON UDELAR Fotomicrografía 3. Detalle a mayor aumento de las células estriadas cardíacas. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Disco intercalar. Estriación transversal. Núcleo. 1 3 2

48

49 1 2 Fotomicrografía 4. Células musculares del tejido nodal.
Coloración: Hematoxilina y eosina. Aumento inicial 100X. Núcleo. Miofibrillas. 1 2

50
