Resistencia de Materiales

Presentación del tema: "Resistencia de Materiales"— Transcripción de la presentación:

1 Resistencia de Materiales
Tema 6 - Columnas Resistencia de Materiales Tema 6 Columnas ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

2 Consideraciones iniciales
Tema 6 - Columnas Sección 1 - Consideraciones iniciales Consideraciones iniciales Una columna es un elemento sometido a compresión, el cual es lo suficientemente delgado respecto a su longitud para que bajo la acción de una carga gradualmente creciente se rompa por flexión lateral o pandeo ante una carga mucho menor que la necesaria para romperlo por aplastamiento. En esto se diferencia de un elemento corto sometido a compresión, el cual, aunque este cargado excéntricamente, experimenta una flexión lateral despreciable. Aunque no existe un límite perfectamente definido entre elemento corto y columna, se suele considerar que un elemento a compresión es una columna si su longitud es igual o mayor a diez veces la dimensión menor de la sección transversal. Las columnas se suelen dividir en dos grupos: largas e intermedias. En algunos casos, los elementos cortos sometidos a compresión se consideran en un tercer grupo: el de las columnas cortas. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

3 Estabilidad de estructuras
Tema 6 - Columnas Sección 1 - Consideraciones iniciales Estabilidad de estructuras Consideremos el montaje que se muestra en la figura. El mismo esta integrado por dos barras de longitud ‘L/2’, apoyadas por articulaciones que le permiten rotar en sus extremos, siendo solidarias entre sí mediante un pasador. Luego, si se mueve dicho pasador un poco hacia un lado, provocando una pequeña inclinación “q” en las barras y luego se aplica una carga axial “P” que mantenga dicha deformación, tenemos que la fuerza perturbadora en la dirección horizontal puede plantearse de la forma:: ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

4 Tema 6 - Columnas Sección 1 - Consideraciones iniciales La fuerza restauradora, que sería en este caso la reacción del resorte, sería: Como el ángulo “q” es muy pequeño, es válida la aproximación ‘tgq≈sinq≈q’. Entonces, si la fuerza restauradora fuese mayor que la perturbadora, tendríamos: En esta situación, las barras volverían a su posición inicial; a esto se denomina equilibro estable. Si sucediese lo contrario: De modo que el mecanismo se deformaría hasta una posición de equilibrio entre las fuerzas. A esto se llama equilibrio inestable. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

5 Si ambas fuerzas fuesen iguales, entonces:
Tema 6 - Columnas Sección 1 - Consideraciones iniciales Si ambas fuerzas fuesen iguales, entonces: La carga axial crítica (“Pcri”) representa el estado del mecanismo con el cual éste se mantiene en equilibrio, pues de variar ligeramente dicha carga las barras del mecanismo no sufrirían nigún desplazamiento, es decir: el mecanismo no se movería. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

6 Carga crítica en columnas articuladas
Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Carga crítica en columnas articuladas Consideremos una viga articulada en sus extremos mediante rótulas que permiten la flexión en todas las direcciones, tal como se muestra en la figura. Si aplicamos una fuerza horizontal “H” en un punto medio de la viga se producirá una deflexión, a la que denominaremos “d”. Supondremos que la deflexión “d” es lo suficientemente pequeña como para que la proyección de la longitud de la columna sobre un eje vertical sea prácticamente la misma, estando flexada la viga. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

7 Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Supongamos ahora que añadimos una carga axial céntrica a compresión “P” y la hacemos aumentar desde cero, al mismo tiempo que disminuimos la carga “H”, de modo que se mantenga constante la deflexión “d” constante. Puede observarse que en la sección transversal que sufre la mayor deflexión, el momento flector es: La fuerza “Pcri” es la carga necesaria para mantener la viga flexada sin empuje lateral alguno. Un incremento de esta carga, implica a su vez un aumento de la deflexión “d” y viceversa. (6.2.1) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

8 Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Si para el caso anterior designamos como “x” al eje vertical (sobre el que se proyecta la longitud de la viga) e “y” al eje horizontal (sobre el cual se producen las deflexiones), puede plantearse el momento flector de la forma: (6.2.2) El signo (-) se debe a que la deflexión producida es negativa (según la orientación el eje “y”), y el momento flector es positivo. Recordemos la ecuación de la elástica para vigas de sección transversal constante: (6.2.3) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

9 La solución general de esta ecuación es:
Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Luego, sustituyendo “M(x)” de la ecuación en la ecuación 6.2.3, se obtiene: La solución general de esta ecuación es: Podemos obtener los valores de las constantes “C1” y “C2” aplicando las condiciones de frontera. Cuando ‘x=0’ → ‘y=0’, de modo que ‘C2=0’. Al plantear la segunda condición (‘x=L’ → ‘y=0’) queda: (6.2.4) (6.2.5) (6.2.6) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

10 Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas La solución de la ecuación anterior sirve para hallar el valor de “Pcri”, pues debe cumplirse: (6.2.7) Donde ‘n=1,2,3…’ . En la figura pueden verse distintas formas en que puede pandearse la columna utilizando distintos valores de “n”. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

11 Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Para efectos de diseño, siempre trabajaremos con ‘n=1’. De modo que la carga crítica queda expresada de la forma: A esta expresión se le conoce como la carga crítica de Euler para columnas articuladas. (6.2.8) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

12 Relación de esbeltez, esfuerzo crítico
Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Relación de esbeltez, esfuerzo crítico El momento de inercia (“I”) puede expresarse de la forma: Donde “A” es el área de la sección transversal y “r” es una propiedad de área denominada radio de giro. Si sutituimos esta ecuación en la expresión 6.2.8, obtenemos: Donde la proporción “L/r” se conoce como relación de esbeltez de la columna. Mas adelante observaremos cómo este parámetro sirve para clasificar un elemento cargado axialmente a compresión como una columna corta, larga ó intermedia. (6.2.9) (6.2.10) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

13 Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Si en la expresión enviamos el término “A” a dividir hacia el lado izquierdo, obtenemos: Mediante esta ecuación se puede determinar el esfuerzo crítico (“scri”) en una columna, el cual indica el esfuerzo normal con el cual la misma comienza a pandearse. Obsérvese que los términos variables en esta expresión son la relación de esbeltez (“L/r”) y el esfuerzo crítico en cuestión. De modo que podemos construir una gráfica que nos indique cómo varía dicho esfuerzo en función de la relación de esbeltez en columnas. Como el módulo de elasticidad (“E”) varía para cada material, tendremos distintas curvas para diferentes materiales. (6.2.11) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

14 Tema 6 - Columnas Sección 2 - Carga crítica en columnas articuladas Por ejemplo, en se presentan en la figura las curvas del acero estructural y del aluminio. Es importante observar que para cada material existe una esbeltez que se corresponde con su esfuerzo de fluencia, como se señala en las curvas. A la derecha de estos puntos, puede observarse que el esfuerzo crítico disminuye a medida que aumenta la relación de esbeltez (en otras palabras, se requiere menor carga para que se produzca el pandeo en la columna). A la izquierda de estos puntos, la gráfica no tiene sentido práctico. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

15 Columnas con varios tipos de soporte
Tema 6 - Columnas Sección 3 - Columnas con varios tipos de soporte Columnas con varios tipos de soporte En la deducción de la ecuación de Euler, se utilizó como base para el desarrollo de las ecuaciones una columna soportada mediante articulaciones en sus extremos, de manera que la deflexión fuese nula en los mismos. Dependiendo de los apoyos a los que se sujete una columna, dichas condiciones de extremo pueden variar, alterando a su vez el desarrollo de las ecuaciones. Con el objeto de compensar esto, se utiliza en la ecuación de Euler una longitud denominada Longitud efectiva (“Le”), la cual representa la distancia entre dos puntos de la columna en los cuales el momento flector es nulo, y se puede determinar mediante la relación: Donde “K” es el factor de corrección de longitud efectiva y está tabulado para distintas condiciones de apoyo de columnas. (6.3.1) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

16 Tema 6 - Columnas Sección 3 – Columnas con varios tipos de soporte De manera que la ecuación del esfuerzo crítico en una columna quedaría planteada de la forma: Los valores de “K” para las condiciones de apoyo más comunes se ilustran en la figura. (6.3.2) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

17 Columnas sometidas a carga excéntrica
Tema 6 - Columnas Sección 4 - Columnas sometidas a carga excéntrica Columnas sometidas a carga excéntrica La ecuación de Euler se obtiene a partir de la hipótesis de que la carga (“P”) siempre se aplica en el centroide de la sección transversal de la columna, y que ésta es perfectamente recta (antes de aplicar dicha carga). Esta situación es ajena a la realidad, pues las columnas fabricadas no son perfectamente rectas, ni suele conocerse con exactitud el punto de aplicación de la carga. Por tanto, las columnas no se pandean repentinamente sino que comienzan a flexionarse, si bien de modo ligero, inmediatamente después de la aplicación de la carga. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

18 Tema 6 - Columnas Sección 4 - Columnas sometidas a carga excéntrica Consideremos entonces una columna sometida a una carga ejercida con una pequeña excentricidad “e” respecto al centroide de la sección transversal, como se muestra. Podemos plantear una expresión para determinar el momento flector en cualquier sección transversal: (6.4.1) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

19 Al plantear la ecuación de la elástica de la viga, queda:
Tema 6 - Columnas Sección 4 - Columnas sometidas a carga excéntrica Al plantear la ecuación de la elástica de la viga, queda: La solución general de esta ecuación es: Al plantear los límites de frontera, se obtiene que cuando ‘x=0’ → ‘y=e’, de modo que ‘C2=e’ . Luego, cuando ‘x=L’ → ‘y=e’, de modo que: (6.4.2) (6.4.3) (6.4.4) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

20 Finalmente, la ecuación 6.4.3 queda de la forma:
Tema 6 - Columnas Sección 4 - Columnas sometidas a carga excéntrica Finalmente, la ecuación queda de la forma: La deflexión máxima en la viga ocurre cuando ‘x=0,5L. Si introducimos este valor en la ecuación, obtenemos: En esta ecuación puede observarse que ‘y=0’ cuando ‘e=0’. Sin embargo, si la excentricidad “e” es muy pequeña, y el término dentro de la función trigonométrica la hiciese tender a infinito, “y” tendría un valor no nulo. (6.4.5) (6.4.6) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

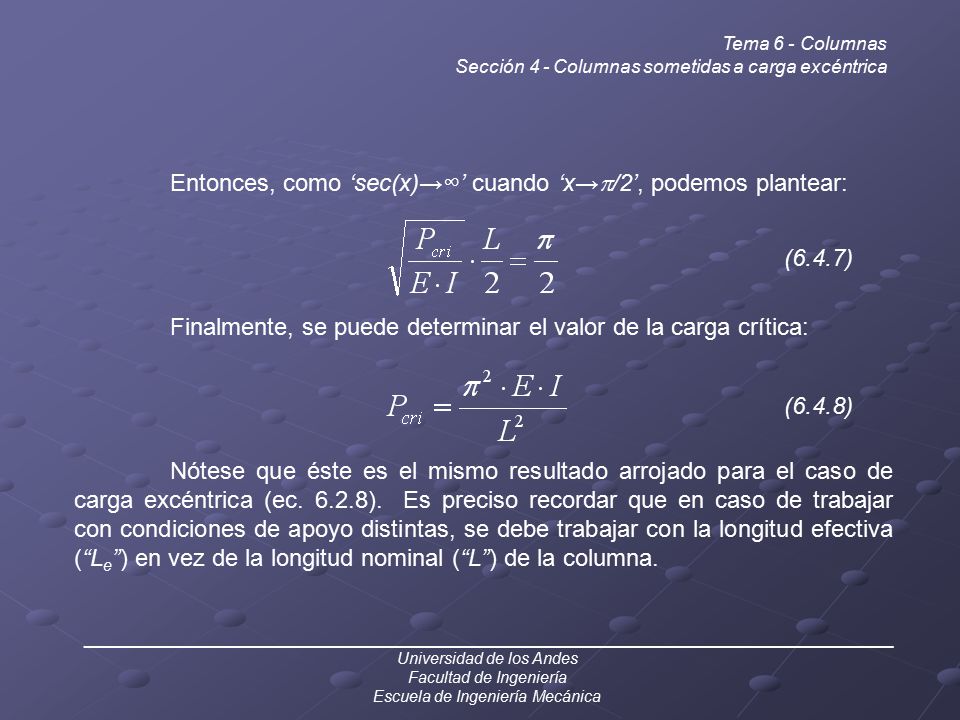

21 Entonces, como ‘sec(x)→∞’ cuando ‘x→p/2’, podemos plantear:
Tema 6 - Columnas Sección 4 - Columnas sometidas a carga excéntrica Entonces, como ‘sec(x)→∞’ cuando ‘x→p/2’, podemos plantear: Finalmente, se puede determinar el valor de la carga crítica: Nótese que éste es el mismo resultado arrojado para el caso de carga excéntrica (ec ). Es preciso recordar que en caso de trabajar con condiciones de apoyo distintas, se debe trabajar con la longitud efectiva (“Le”) en vez de la longitud nominal (“L”) de la columna. (6.4.7) (6.4.8) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

22 Recordando que ‘I=Ar2’, podemos reescribir esta ecuación de la forma:
Tema 6 - Columnas Sección 4 - Columnas sometidas a carga excéntrica Podemos entonces plantear la ecuación del esfuerzo máximo en la sección de mayor deflexión de la viga: Recordando que ‘I=Ar2’, podemos reescribir esta ecuación de la forma: A esta ecuación se le conoce como la fórmula de la secante, y sirve para determinar el valor del esfuerzo máximo producido tanto por flexión como por compresión que se produce en la viga. Debe cumplirse: ‘P≤Pcri’. (6.4.9) (6.4.10) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

23 Columnas largas, cortas e intermedias
Tema 6 - Columnas Sección 5 - Columnas largas, cortas e intermedias Columnas largas, cortas e intermedias Mediante ensayos mecánicos realizados en columnas se ha demostrado que la carga crítica señalada por las ecuaciones de Euler y de la secante puede ser superior a la carga crítica real necesaria para pandear la columna, como muestra el gráfico. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

24 Tema 6 - Columnas Sección 5 - Columnas largas, cortas e intermedias De la gráfica anterior pueden verse con claridad tres zonas que, en función de la relación de esbeltez, permiten clasificar las columnas en tres grupos: Columnas Cortas. A este grupo pertenecen elementos cargados axialmente a compresión con relaciones de esbeltez muy pequeñas, en los que no se produce pandeo y la falla ocurre cuando ‘smax ≈ sy’. Columnas Intermedias. Cuando en los elementos cargados comienza a presentarse el fenómeno de pandeo al éstos experimentar esfuerzos menores a “sy”. La ecuación de Euler no se aproxima satisfactoriamente al comportamiento de la columna, requiriendo esta zona de ecuaciones experimentales complejas para predecir con cierta precisión el valor del esfuerzo crítico (con el cual comienza el pandeo en la columna). Columnas Largas. Referida a aquellos elementos con grandes relaciones de esbeltez. La ecuación de Euler describe con precisión aceptable el comportamiento de estas columnas. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

25 Fórmula de Gordon-Rankine:
Tema 6 - Columnas Sección 5 - Columnas largas, cortas e intermedias En la figura que se muestran algunas tendencias que pueden usarse para determinar el esfuerzo crítico en columnas intermedias. Nótese que la dificultad en el uso de estos criterios radica en determinar con exactitud los límites de la relación de esbeltez en los cuales son válidos. Fórmula de Gordon-Rankine: Aproximación lineal: Aproximación parabólica: ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

26 Diseño de columnas bajo carga axial céntrica
Tema 6 - Columnas Sección 6 - Diseño de columnas sometidas a carga axial céntrica Diseño de columnas bajo carga axial céntrica Como se mencionó anteriormente, el uso de la fórmula de Euler para el diseño es completamente válido si la columna a tratar es perfectamente recta, hechas de un material completamente homogéneo, en las que los puntos de aplicación de la carga son perfectamente conocidos. En realidad, esto no ocurre así. Para compensar todas imperfecciones que tienen las columnas reales, se utilizan códigos de diseño, los cuales son productos de ensayos mecánicos que se llevan a cabo simulando condiciones reales de construcción y trabajo de elementos sometidos a cargas axiales de compresión. A continuación mostraremos algunos ejemplos de códigos de diseño para columnas hechas de distintos materiales. ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

27 Tema 6 - Columnas Sección 6 - Diseño de columnas bajo carga axial céntrica Columnas de acero Las columnas de acero estructural se diseñan con base en fórmulas propuestas por el Structural Stability Research Council (SSRC). A dichas formulas se le ha aplicado factores de seguridad convenientes, y el American Institute of Steel Construction (AISC) las ha adoptado como especificaciones para la industria de construcción. Para columnas largas, se utiliza la ecuación de Euler con un factor de seguridad de 12/23: para Donde el valor mínimo de relación de esbeltez efectiva válido para la relación viene dado por: (6.6.1) (6.6.2) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

28 Tema 6 - Columnas Sección 6 - Diseño de columnas bajo carga axial céntrica En columnas con relaciones de esbeltez menores se usa un ajuste parabólico, con un factor de seguridad dictado por una compleja relación: para (6.6.3) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

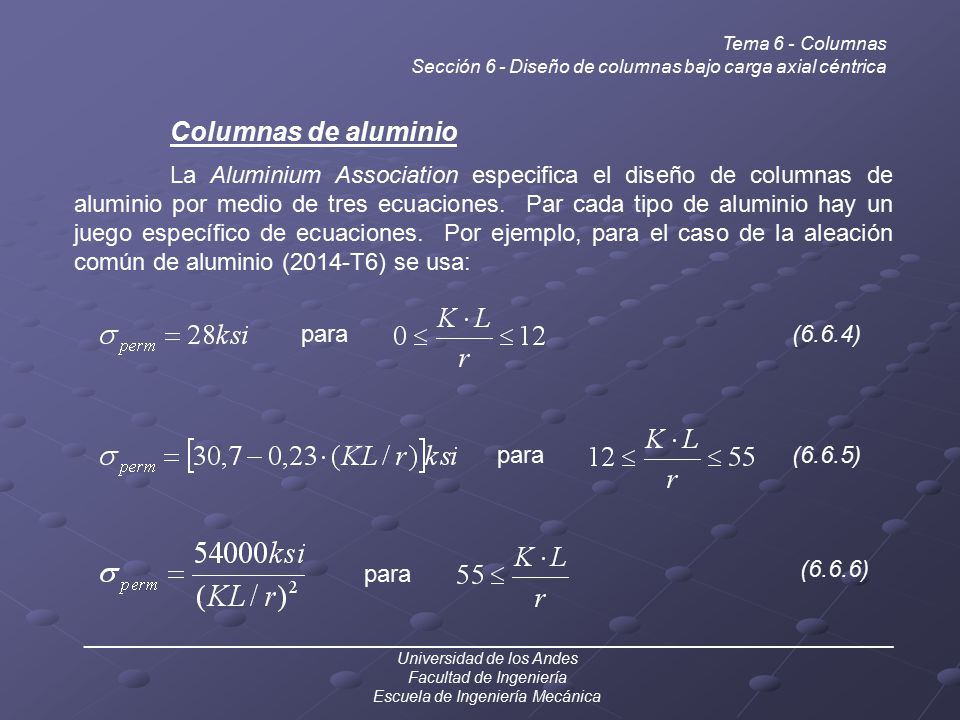

29 Tema 6 - Columnas Sección 6 - Diseño de columnas bajo carga axial céntrica Columnas de aluminio La Aluminium Association especifica el diseño de columnas de aluminio por medio de tres ecuaciones. Par cada tipo de aluminio hay un juego específico de ecuaciones. Por ejemplo, para el caso de la aleación común de aluminio (2014-T6) se usa: para (6.6.4) para (6.6.5) para (6.6.6) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

30 Tema 6 - Columnas Sección 6 - Diseño de columnas bajo carga axial céntrica Columnas de madera Las Aluminium Association especifica el diseño de columnas de aluminio por medio de tres ecuaciones. Par cada tipo de aluminio hay un juego específico de ecuaciones. Por ejemplo, para el caso de la aleación común de aluminio (2014-T6) se usa: para (6.6.7) para (6.6.8) para (6.6.9) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

31 Diseño de columnas bajo carga axial excéntrica
Tema 6 - Columnas Sección 7 - Diseño de columnas sometidas a carga axial excéntrica Diseño de columnas bajo carga axial excéntrica Existen varias formas de tratar casos donde la carga en la columna es excéntrica. Trataremos en esta ocasión los métodos más comunes: el método del esfuerzo admisible y el método de interacción. Método del esfuerzo admisible. En este caso, se comparan del esfuerzo máximo producido en la viga y el esfuerzo admisible dictado por la ecuación de Euler. El esfuerzo máximo vendría dado por: (6.7.1) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

32 El esfuerzo admisible según la ecuación de Euler:
Tema 6 - Columnas Sección 7 - Diseño de columnas sometidas a carga axial excéntrica El esfuerzo admisible según la ecuación de Euler: Y debe cumplirse: Método de Interacción. Se llama así pues en él se observan cómo interactúan las tensiones producidas por la carga de compresión y por el momento flector ejercidos en la viga. (6.7.2) (6.7.3) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica

33 En este caso, la condición que debe cumplirse es:
Tema 6 - Columnas Sección 7 - Diseño de columnas sometidas a carga axial excéntrica En este caso, la condición que debe cumplirse es: Donde “[sadm]axial” y “[sadm]flexión” se calculan a partir de códigos de diseño estipulados para carga axial y carga excéntrica respectivamente. Note que a diferencia del caso anterior, los esfuerzos producidos por carga axial y flexión se comparan por separado con el esfuerzo crítico para cada caso. Según el método anterior se comparan ambos esfuerzos respecto al esfuerzo admisible proporcionado por la ecuación de Euler. (6.7.4) ______________________________________________________________________________ Universidad de los Andes Facultad de Ingeniería Escuela de Ingeniería Mecánica
