Metodologia de estudio de huecos de tensión en SEP

Presentación del tema: "Metodologia de estudio de huecos de tensión en SEP"— Transcripción de la presentación:

1 Metodologia de estudio de huecos de tensión en SEP
Jose A. Silva Proyecto Facultad de Ingenieria-Uruguay UDELAR - Montevideo, Diciembre 2004

2 Caracterizacion de hueco de tension
Los huecos de tensión son disminuciones momentáneas del valor eficaz de la tensión de alimentación a frecuencia industrial de una o más fases por debajo del rango de variación normal de la tensión valido en cada instalación, recuperándose al cabo de un tiempo que oscila desde un medio ciclo a unos pocos segundos (IEEE Std 1159).

3 Origenes de los huecos de tension
Corto circuitos Arranque de grandes motores Conexión de cargas importantes

4 Efectos Perdida de informacion en sistemas informaticos
Alteracion de funcionamiento de controladores electronicos de procesos en tiempo real o interrupcion de procesos Sistemas de iluminacion Efecto economico

5 Comparativo % del Total de Perturbaciones registrado Programa 1 – IEEE
% del Total de Perturbaciones registrado Programa 1 – IEEE Huecos de tensión (Sags) 62 % Ondas Sobretensión (Surges) 21 % Interrupciones 14 % Subida de tensión (Swells) 2 %

6 Comparativo % del Total de Perturbaciones registrado Programa 2 – IEEE
% del Total de Perturbaciones registrado Programa 2 – IEEE Huecos de tensión (Sags) 80 % Interrupciones 20 %

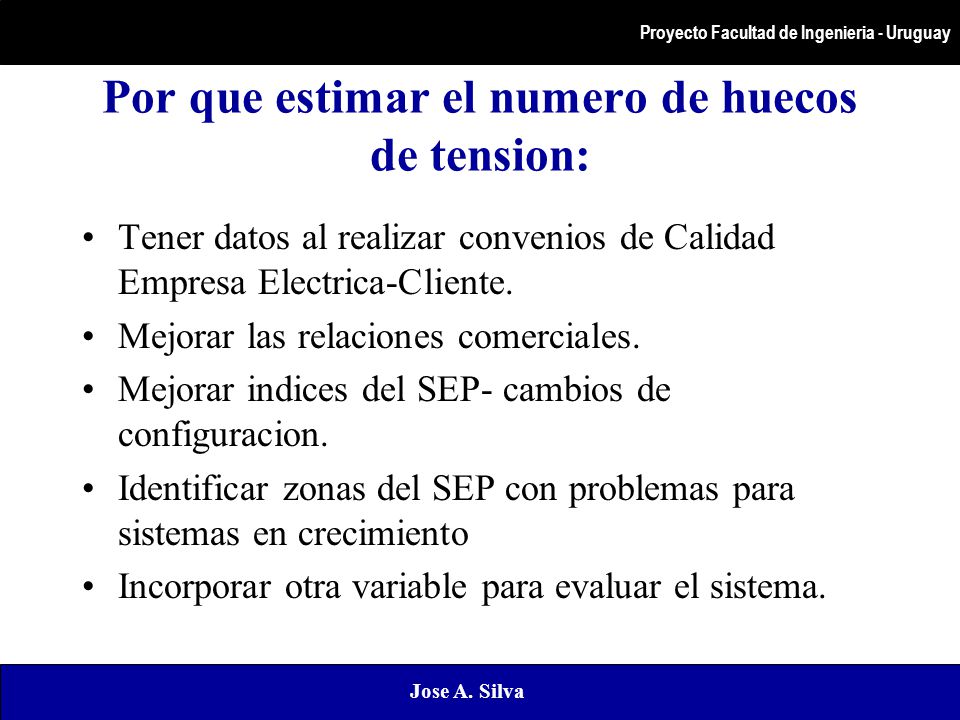

7 Por que estimar el numero de huecos de tension:
Tener datos al realizar convenios de Calidad Empresa Electrica-Cliente. Mejorar las relaciones comerciales. Mejorar indices del SEP- cambios de configuracion. Identificar zonas del SEP con problemas para sistemas en crecimiento Incorporar otra variable para evaluar el sistema.

8 Caracterización de un hueco de tensión
Magnitud pu Duración 10ms - 3min Tfalla = Tprot + Tbrk = THT (URSEA): AM (Amplitud Máxima) = 1 - Magnitud

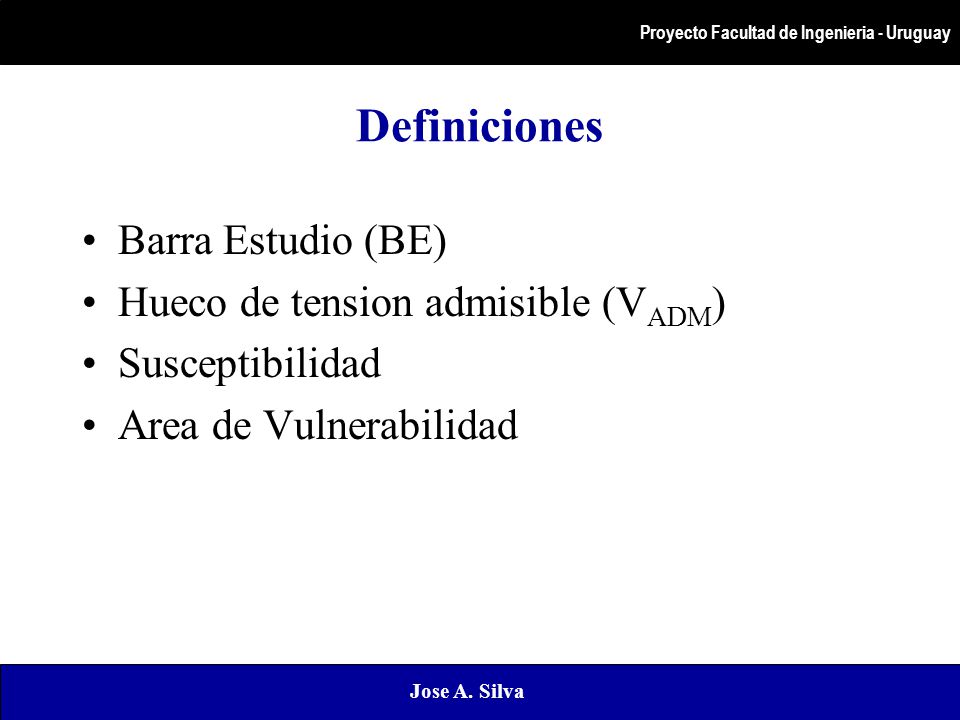

9 Definiciones Barra Estudio (BE) Hueco de tension admisible (VADM)
Susceptibilidad Area de Vulnerabilidad

10 Susceptibilidad

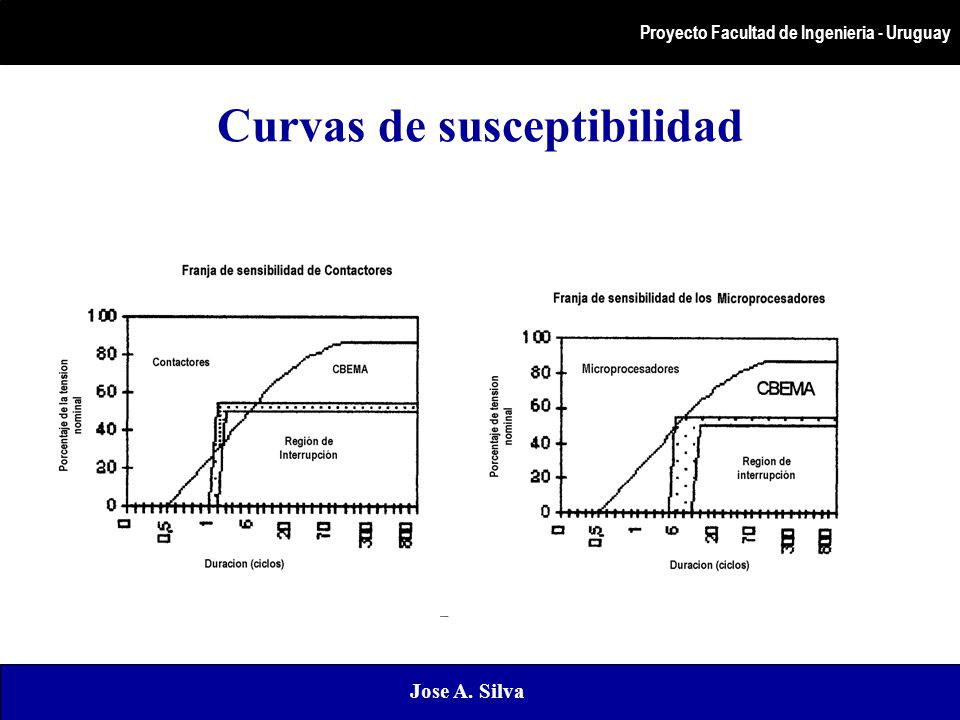

11 Curvas de susceptibilidad

12 Curvas de susceptibilidad

13 Curvas de susceptibilidad

14 Area de vulnerabilidad
Pi  HT (Pi) , si HT (Pi) > HTadm  Pi  Area Vulnerabilidad.

15 Estimación de huecos de tensión
Método de distancia crítica (sistemas radiales) Método de posiciones de falta (redes)

16 Metodo de la distancia critica
VSAG = Z2 Z1 + Z2 Simplificaciones: Sistema radial Icarga despreciable VBE = Vfuente Z2= (r2+jx2) Lcrit γ tasa de fallas NHT = Σi Lcriti * γi

17 Metodo de posicion de falta
Obtener las tensiones de falta en BE Clasifican las barras – establecer los limites para las 3 Areas de Vulnerabilidad Determinar los grupos de instalaciones Indices de fallas Calculo estimado de huecos de tension

18 Area de vulnerabilidad

19 Limite del area de vulnerabilidad

20 Indice de fallas Calculo de la tasa de fallas Indice de falla:
fi - tipo de falta (L-G, L-L, LLL) ti - periodo móvil de tiempo considerado (año) ei - elemento de la red (línea, cable, transformador, generador, motor) asociado a su tensión de servicio nefi - numero de faltas tipo fi en el elemento ei en el periodo de tiempo ti N - cantidad total de elementos ei en la red considerada. Indice de falla:

21 Calculo estimado de huecos de tension
Para un grupo de conexión i: NHTi = I(i)LG*Σ(km)LG + I(i)LLG*Σ(km)LLG + I(i)LLL*Σ(km)LLL NUMERO ESTIMADO DE HUECOS

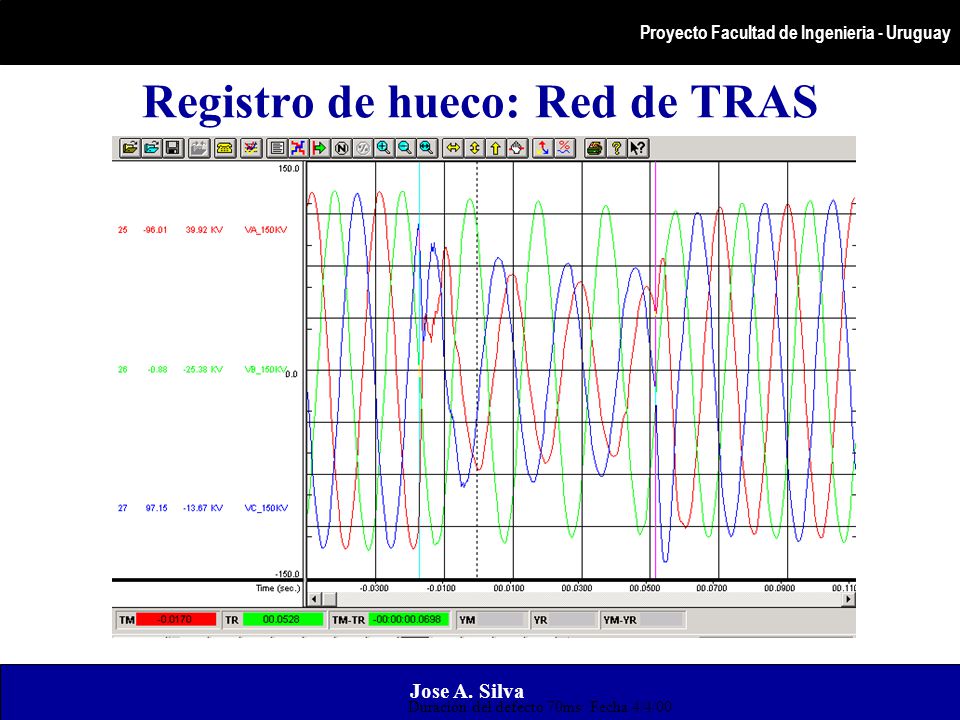

22 Registro de hueco: Red de TRAS
Duración del defecto 70ms: Fecha 4/4/00

23 Registro de hueco: Red de TRAS
Duracion 70 ms Magnitud 40%

24 Fin !!
