6: Redes Inalámbricas y Móviles6-1 Capítulo 6 redes inalámbricas y móviles Computer Networking: A Top Down Approach Featuring the Internet, 3 rd edition. Jim Kurose, Keith Ross Addison-Wesley, July 2004.
2
6: Redes Inalámbricas y Móviles6-2 Qué es movilidad? r Espectro de movilidad, desde la perspectiva de la red: no movilidad Movilidad alta Usuario móvil wireless, usando el mismo punto de acceso Usuario móvil, pasando a través de múltiples puntos de acceso mientras mantiene conexiones activas (como teléfono celular ) Usuario móvil, conectándose / desconectándose de la red usando DHCP.
3

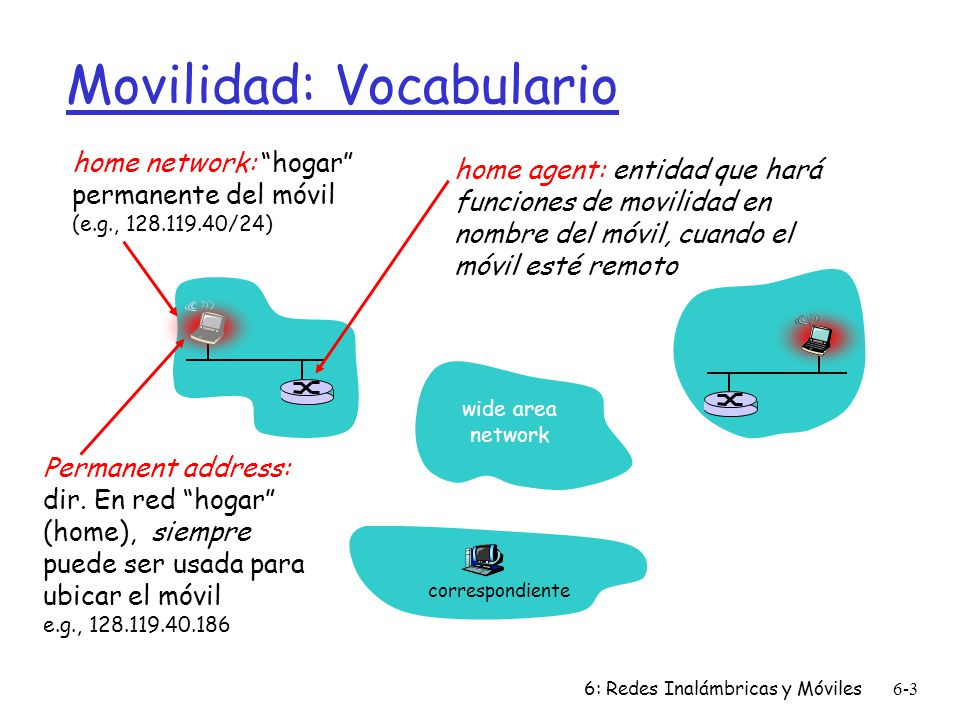

6: Redes Inalámbricas y Móviles6-3 Movilidad: Vocabulario home network: “hogar” permanente del móvil (e.g., 128.119.40/24) Permanent address: dir. En red “hogar” (home), siempre puede ser usada para ubicar el móvil e.g., 128.119.40.186 home agent: entidad que hará funciones de movilidad en nombre del móvil, cuando el móvil esté remoto wide area network correspondiente
4
6: Redes Inalámbricas y Móviles6-4 Movilidad: más vocabulario Care-of-address: dirección en red visitada. (e.g., 79,129.13.2) wide area network visited network: red en la que reside transitoriamente el móvil (e.g., 79.129.13/24) Permanent address: permanece constante ( e.g., 128.119.40.186) foreign agent: entidad en red visitada que hace funciones de movilidad en nombre del móvil. correspondiente: quiere comunicarse con móvil
5
6: Redes Inalámbricas y Móviles6-5 Cómo contactamos a un amigo móvil? : r Buscar todas las guías telefónicas? r Llamar a sus padres? r Esperar que ella nos diga dónde está? Dónde se movió Alicia? Consideremos amiga cambia dirección frecuentemente, cómo la encontramos?
6
6: Redes Inalámbricas y Móviles6-6 Movilidad: estrategias r Que el ruteo maneje esto: routers avisan direcciones permanentes de nodos móviles vía intercambio usual de tablas de ruteo. m Tablas de ruteo indican dónde cada móvil está m No hay cambios a los sistemas extremos r Permitir que los sistemas extremos manejen esto: m Ruteo indirecto: comunicación desde correspondiente a móvil va a través de home agent, luego es re-enviada al móvil remoto m Ruteo directo: correspondiente recibe Care-of- address del móvil, envía directamente al móvil
7

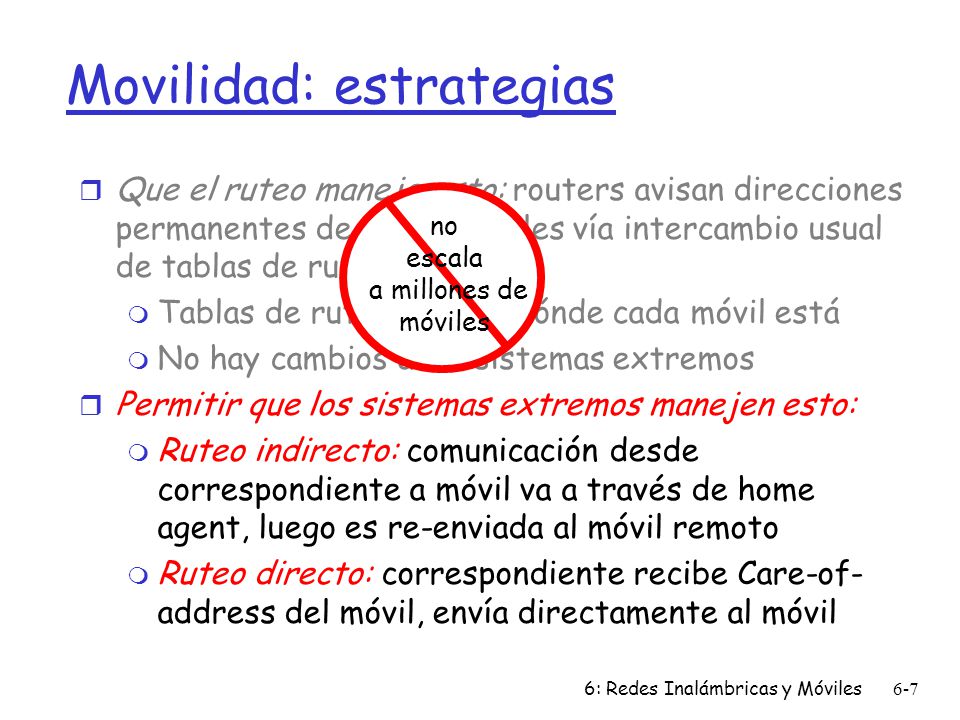

6: Redes Inalámbricas y Móviles6-7 Movilidad: estrategias r Que el ruteo maneje esto: routers avisan direcciones permanentes de nodos móviles vía intercambio usual de tablas de ruteo. m Tablas de ruteo indican dónde cada móvil está m No hay cambios a los sistemas extremos r Permitir que los sistemas extremos manejen esto: m Ruteo indirecto: comunicación desde correspondiente a móvil va a través de home agent, luego es re-enviada al móvil remoto m Ruteo directo: correspondiente recibe Care-of- address del móvil, envía directamente al móvil no escala a millones de móviles
8

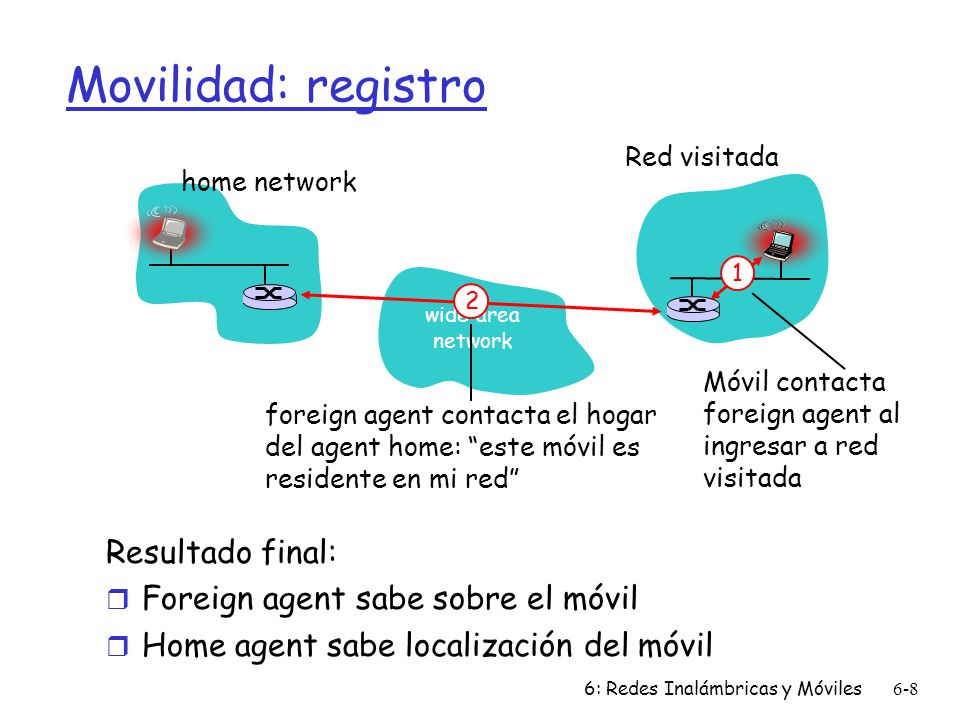

6: Redes Inalámbricas y Móviles6-8 Movilidad: registro Resultado final: r Foreign agent sabe sobre el móvil r Home agent sabe localización del móvil wide area network home network Red visitada 1 Móvil contacta foreign agent al ingresar a red visitada 2 foreign agent contacta el hogar del agent home: “este móvil es residente en mi red”
9

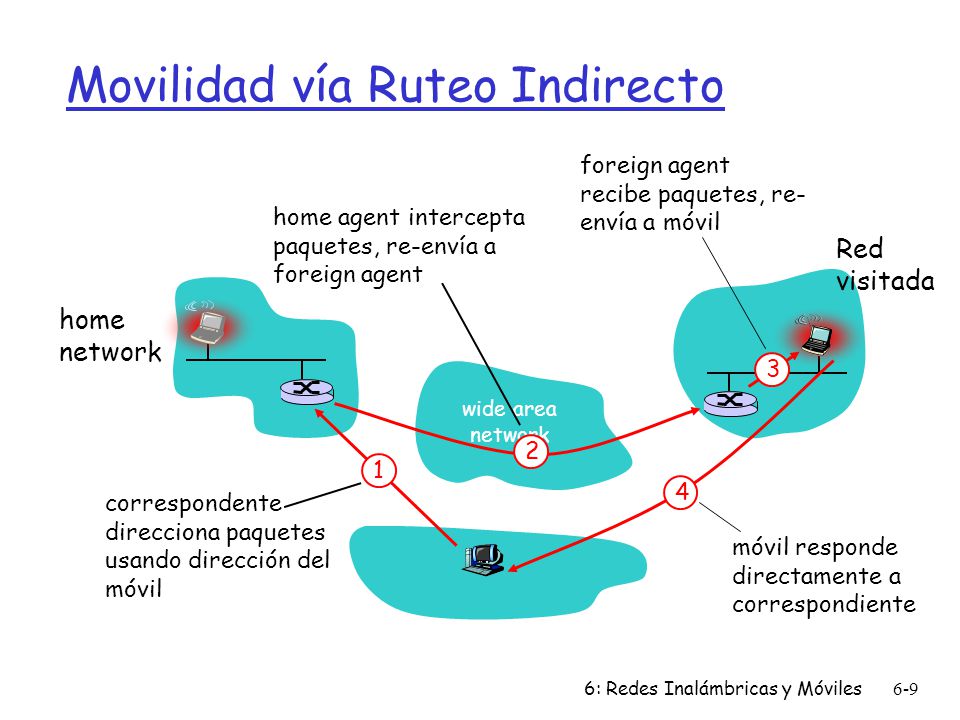

6: Redes Inalámbricas y Móviles6-9 Movilidad vía Ruteo Indirecto wide area network home network Red visitada 3 2 4 1 correspondente direcciona paquetes usando dirección del móvil home agent intercepta paquetes, re-envía a foreign agent foreign agent recibe paquetes, re- envía a móvil móvil responde directamente a correspondiente
10

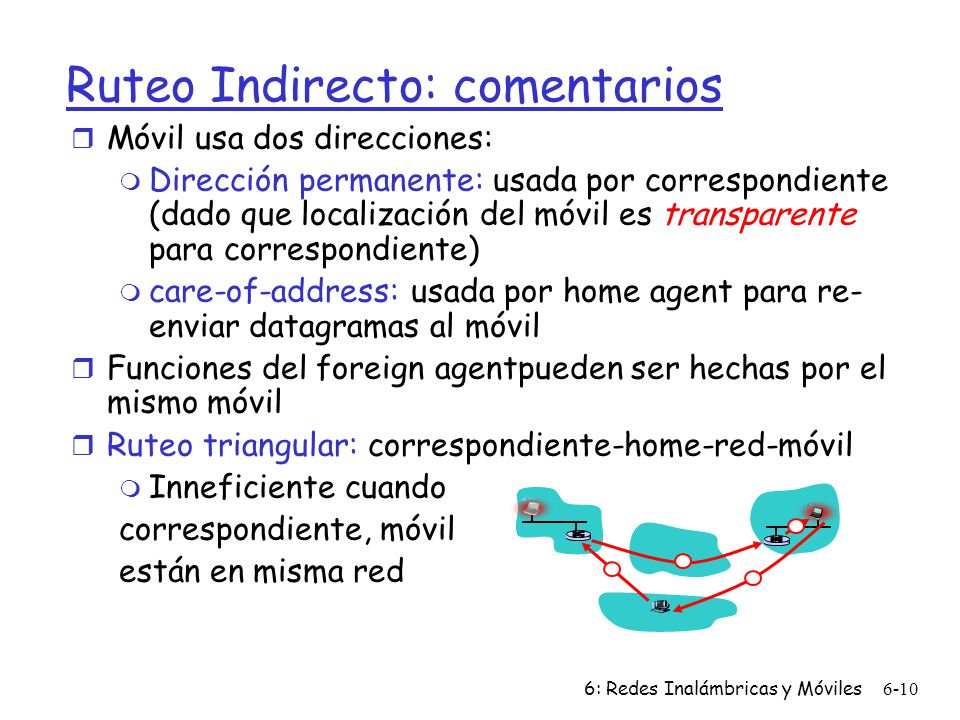

6: Redes Inalámbricas y Móviles6-10 Ruteo Indirecto: comentarios r Móvil usa dos direcciones: m Dirección permanente: usada por correspondiente (dado que localización del móvil es transparente para correspondiente) m care-of-address: usada por home agent para re- enviar datagramas al móvil r Funciones del foreign agentpueden ser hechas por el mismo móvil r Ruteo triangular: correspondiente-home-red-móvil m Inneficiente cuando correspondiente, móvil están en misma red
11
6: Redes Inalámbricas y Móviles6-11 Ruteo Indirecto: movimiento entre redes r Supongamos usuario móvil se mueve a otra red m Se registra con nuevo foreign agent m foreign agent nuevo se registra con home agent m home agent actualiza care-of-address del móvil m Paquetes continuan su re-envío a móvil (pero con care-of-address nueba) r movilidad, cambio transparente de redes: conexiones en progreso pueden ser mantenidas!
12

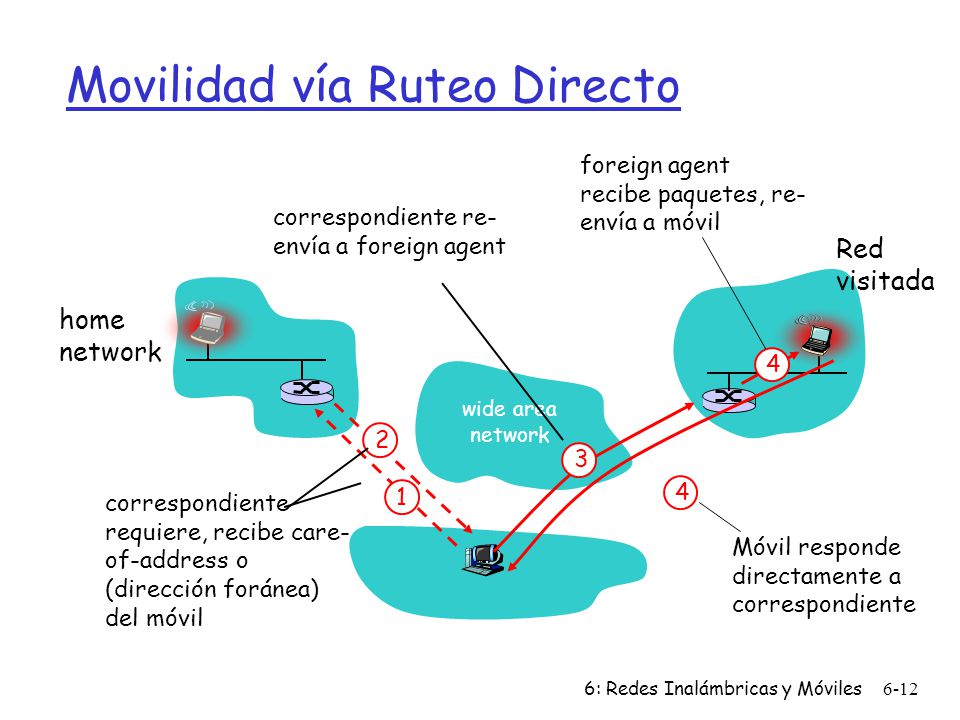

6: Redes Inalámbricas y Móviles6-12 Movilidad vía Ruteo Directo wide area network home network Red visitada 4 2 4 1 correspondiente requiere, recibe care- of-address o (dirección foránea) del móvil correspondiente re- envía a foreign agent foreign agent recibe paquetes, re- envía a móvil Móvil responde directamente a correspondiente 3
13
6: Redes Inalámbricas y Móviles6-13 Movilidad vía Ruteo Directo: comentarios r Supera el problema de ruteo triangular r No transparente para correspondiente: correspondiente debe obtener care-of- address desde home agent m Qué pasa si móvil cambia la red visitada?
14

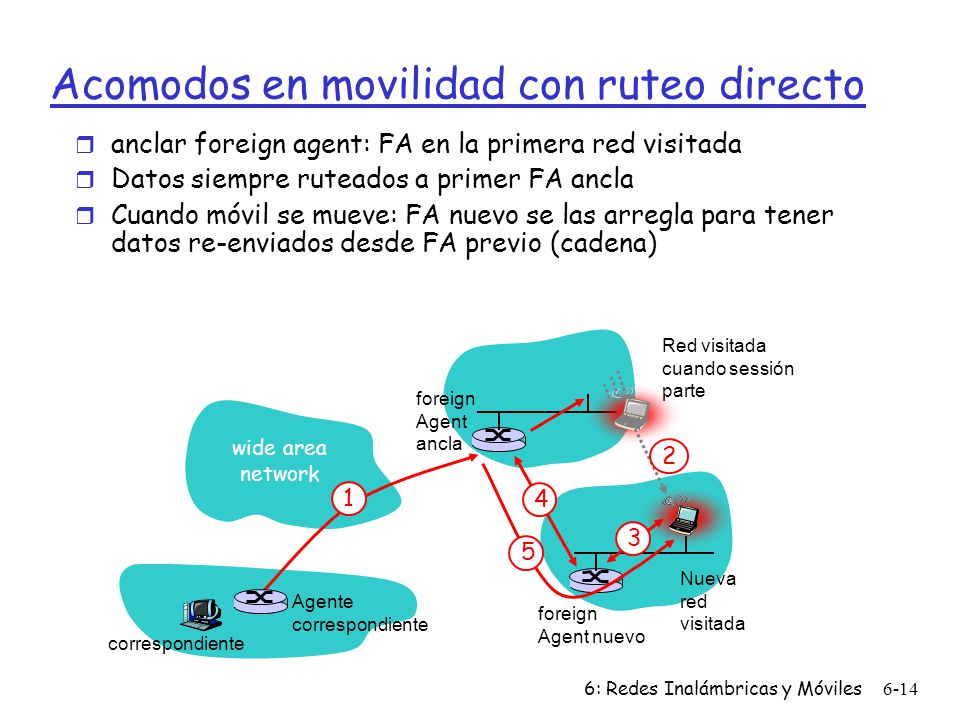

6: Redes Inalámbricas y Móviles6-14 wide area network 1 Red visitada cuando sessión parte foreign Agent ancla 2 4 foreign Agent nuevo 3 5 Agente correspondiente correspondiente Nueva red visitada Acomodos en movilidad con ruteo directo r anclar foreign agent: FA en la primera red visitada r Datos siempre ruteados a primer FA ancla r Cuando móvil se mueve: FA nuevo se las arregla para tener datos re-enviados desde FA previo (cadena)
15

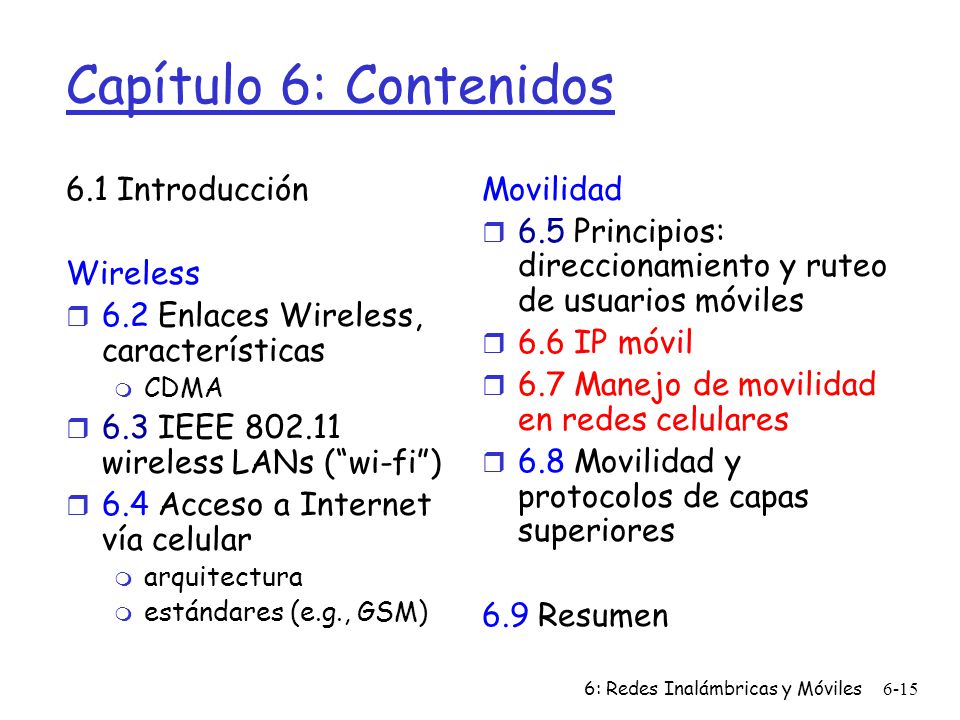

6: Redes Inalámbricas y Móviles6-15 Capítulo 6: Contenidos 6.1 Introducción Wireless r 6.2 Enlaces Wireless, características m CDMA r 6.3 IEEE 802.11 wireless LANs (“wi-fi”) r 6.4 Acceso a Internet vía celular m arquitectura m estándares (e.g., GSM) Movilidad r 6.5 Principios: direccionamiento y ruteo de usuarios móviles r 6.6 IP móvil r 6.7 Manejo de movilidad en redes celulares r 6.8 Movilidad y protocolos de capas superiores 6.9 Resumen
