Presentación del tema: "Coordenadas geográficas de un punto"— Transcripción de la presentación:

1 Coordenadas geográficas de un punto
Héctor Hugo Regil García E33: SIG

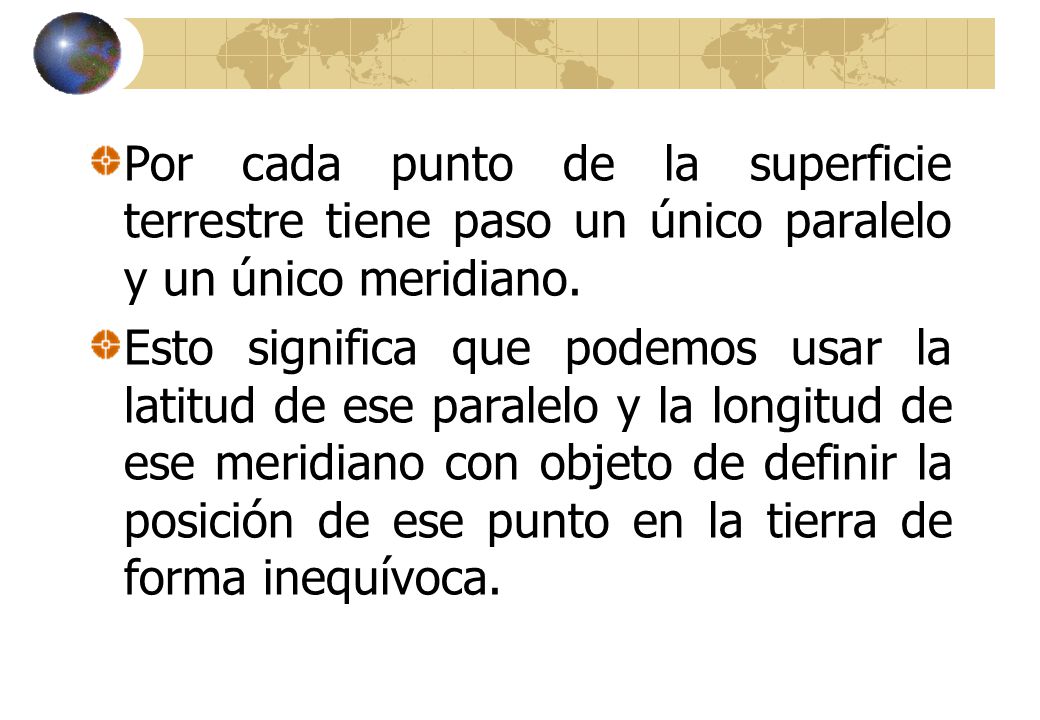

2 Por cada punto de la superficie terrestre tiene paso un único paralelo y un único meridiano.
Esto significa que podemos usar la latitud de ese paralelo y la longitud de ese meridiano con objeto de definir la posición de ese punto en la tierra de forma inequívoca.

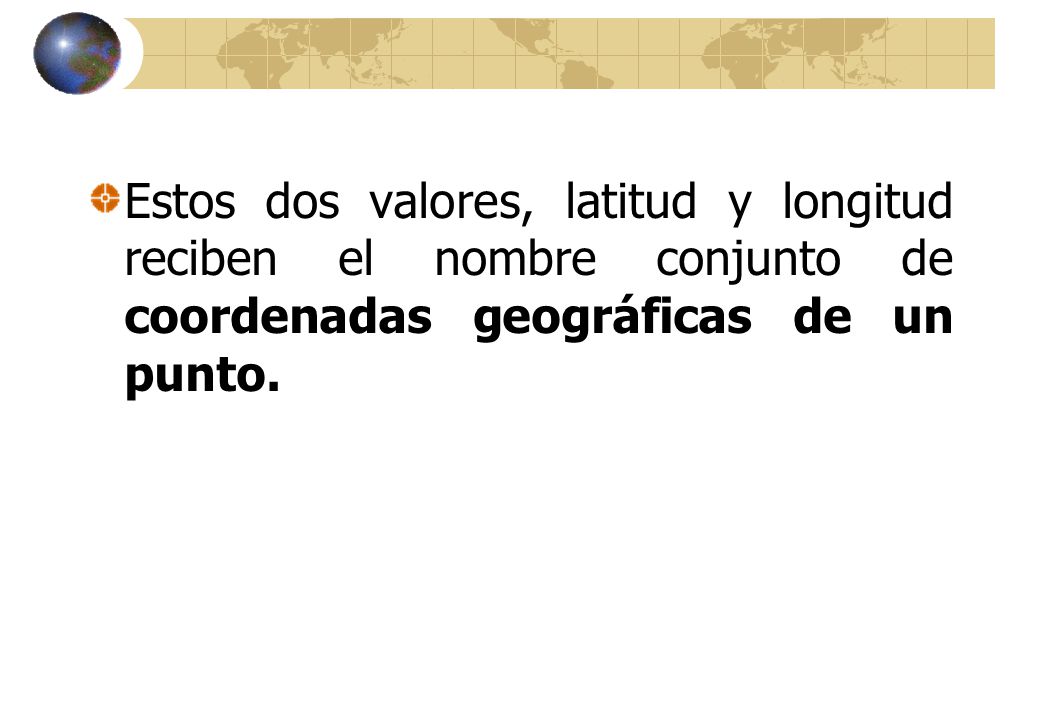

3 Estos dos valores, latitud y longitud reciben el nombre conjunto de coordenadas geográficas de un punto.

4

5 El Punto S tiene por coordenadas geográficas: 0 º N , 0 º E.
El punto P se halla sobre el meridiano de referencia (como el punto S) pero a mayor latitud: 35 º N , 0 º E. El punto R se halla sobre el ecuador ( como el punto S ) pero a 75º al Oeste del mismo: 0 º N , 75 º W. Finalmente el punto Q se halla a la misma longitud que el punto R y a la misma latitud que el punto P. Sus coordenadas geográficas serán: 35 º N , 75 º W

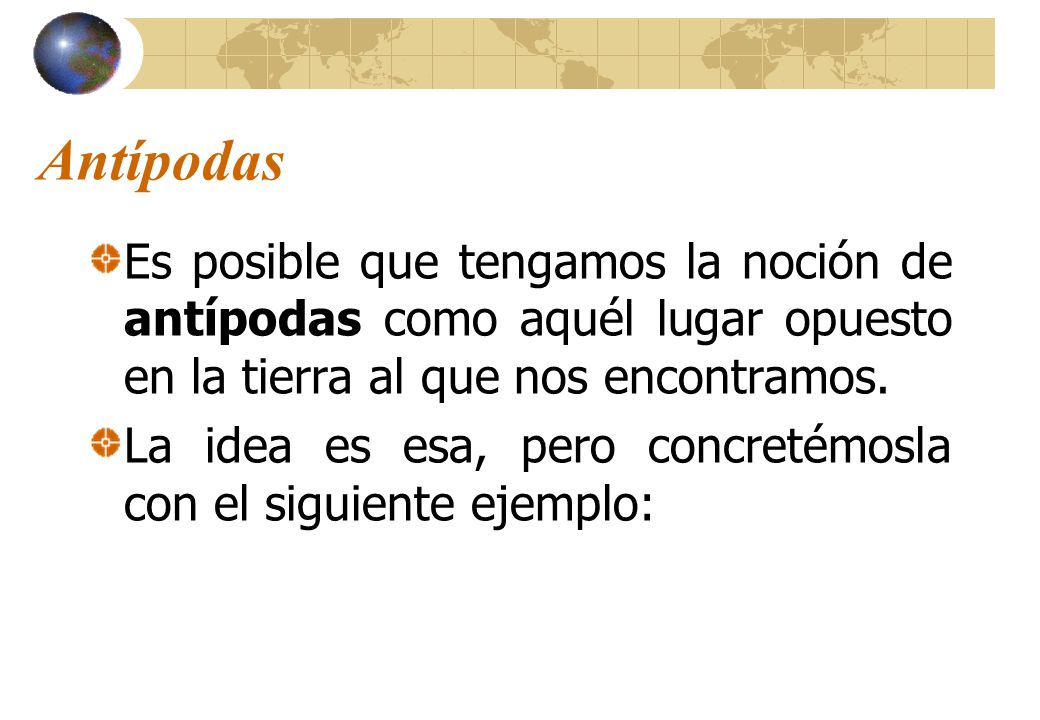

6 Antípodas Es posible que tengamos la noción de antípodas como aquél lugar opuesto en la tierra al que nos encontramos. La idea es esa, pero concretémosla con el siguiente ejemplo:

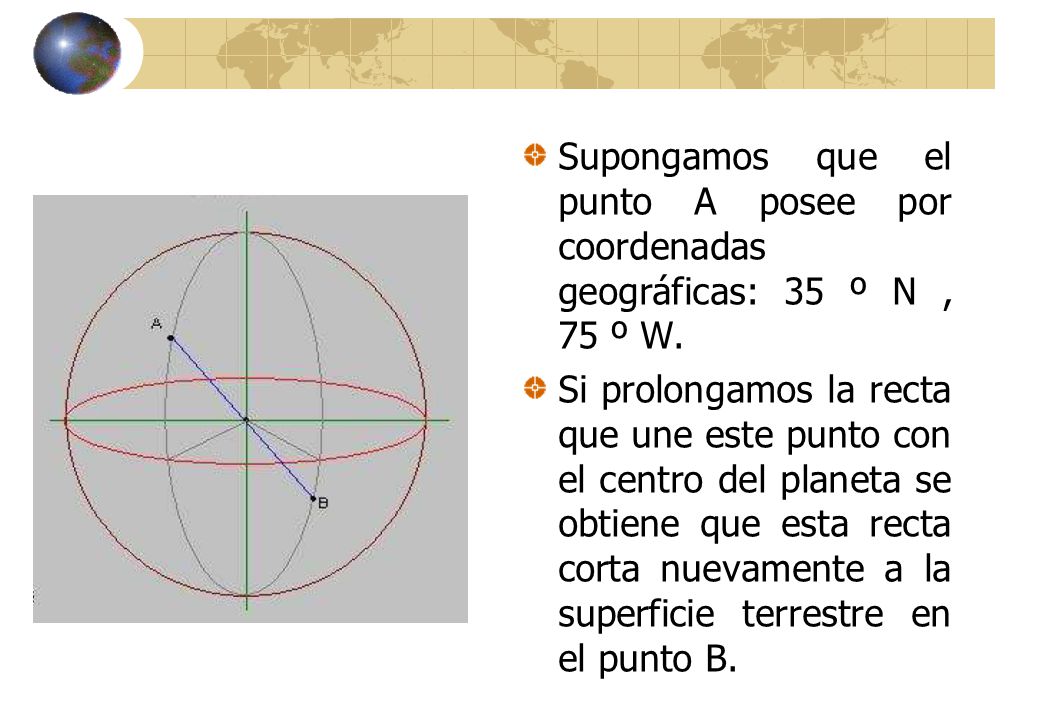

7 Supongamos que el punto A posee por coordenadas geográficas: 35 º N , 75 º W.
Si prolongamos la recta que une este punto con el centro del planeta se obtiene que esta recta corta nuevamente a la superficie terrestre en el punto B.

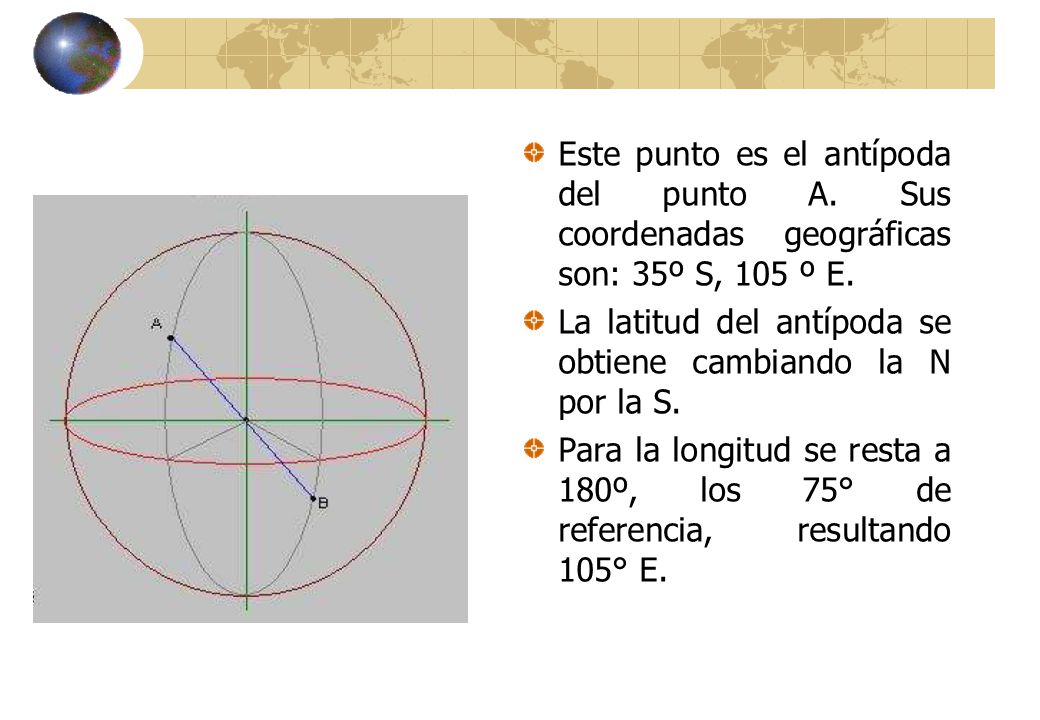

8 Este punto es el antípoda del punto A
Este punto es el antípoda del punto A. Sus coordenadas geográficas son: 35º S, 105 º E. La latitud del antípoda se obtiene cambiando la N por la S. Para la longitud se resta a 180º, los 75° de referencia, resultando 105° E.

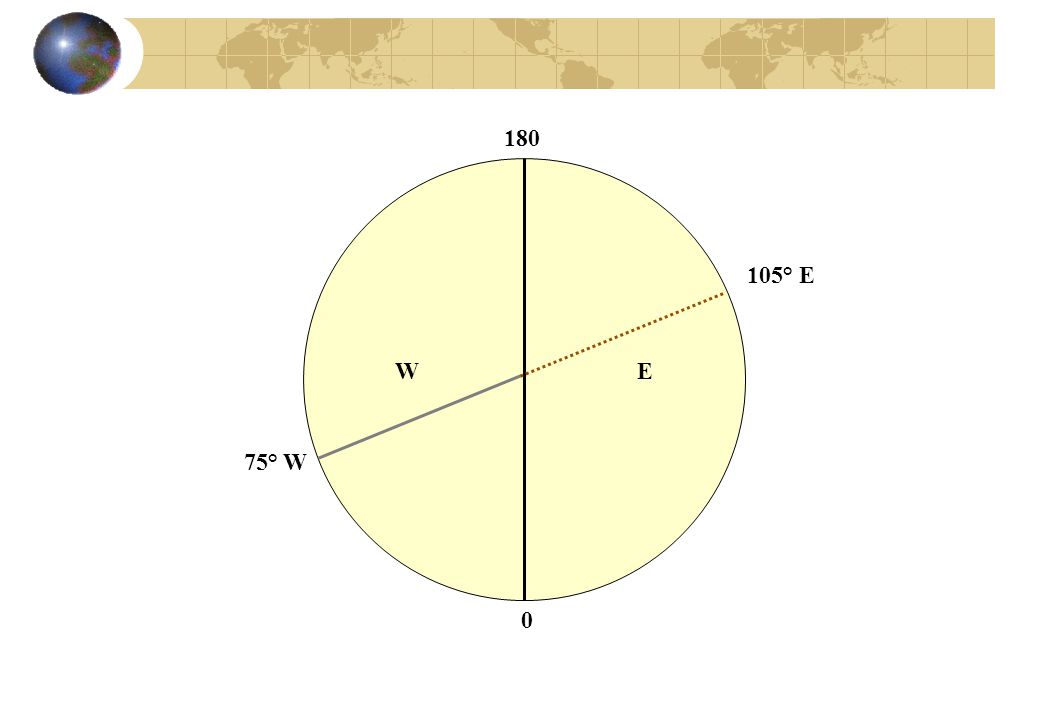

9 180 105° E W E 75° W

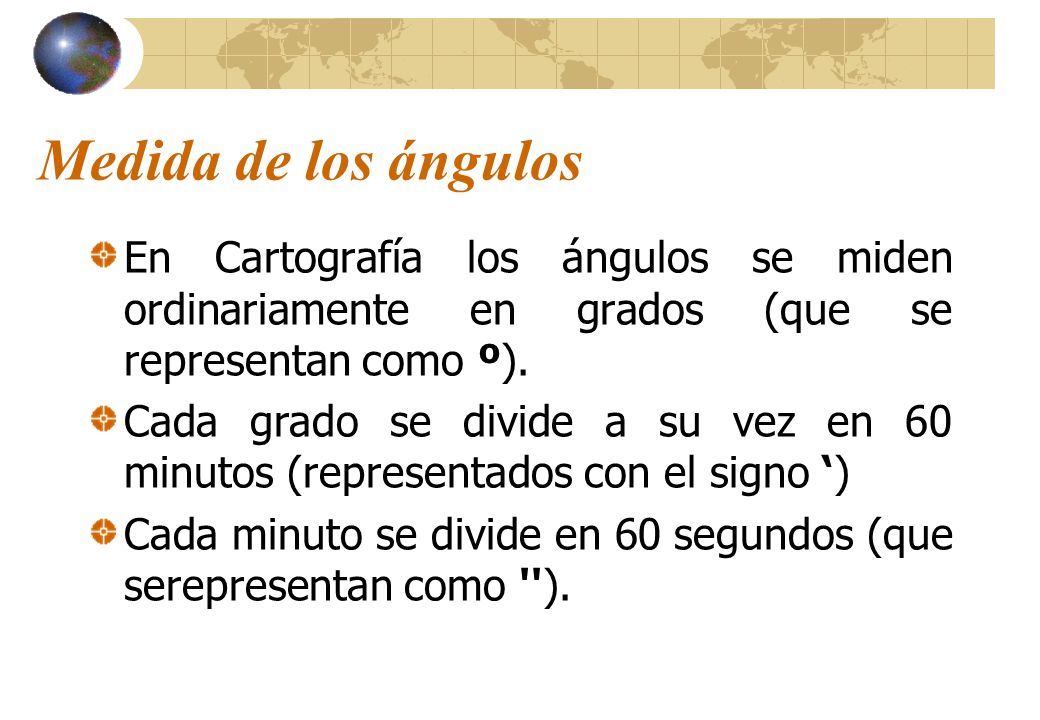

10 Medida de los ángulos En Cartografía los ángulos se miden ordinariamente en grados (que se representan como º). Cada grado se divide a su vez en 60 minutos (representados con el signo ‘) Cada minuto se divide en 60 segundos (que serepresentan como '').

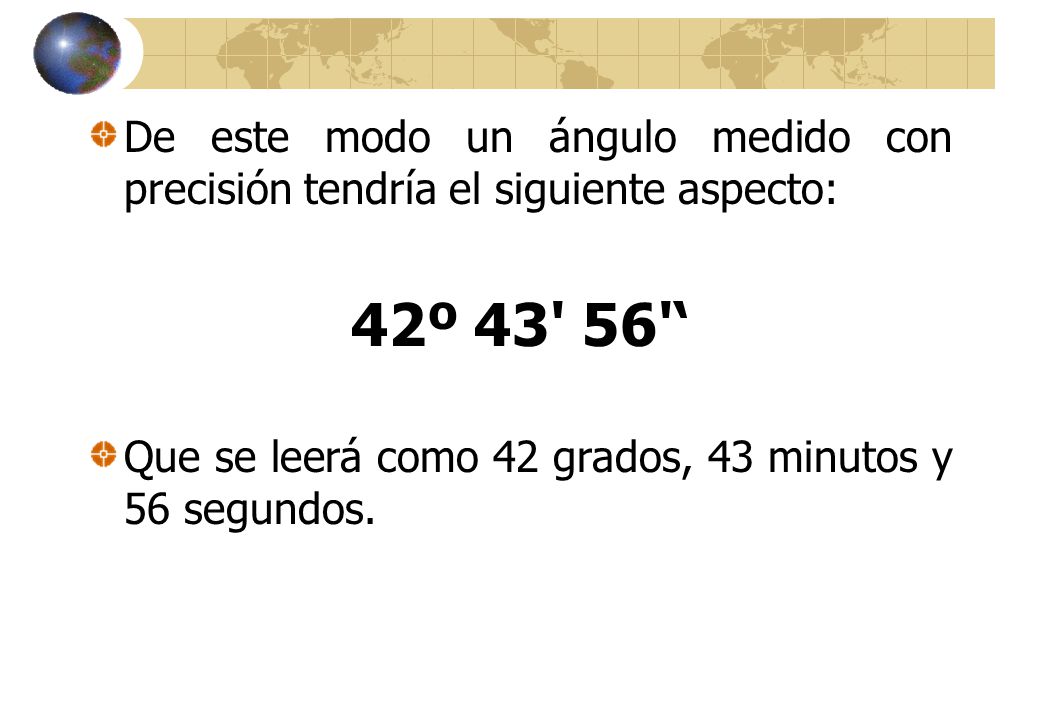

11 De este modo un ángulo medido con precisión tendría el siguiente aspecto:
42º 43' 56'‘ Que se leerá como 42 grados, 43 minutos y 56 segundos.

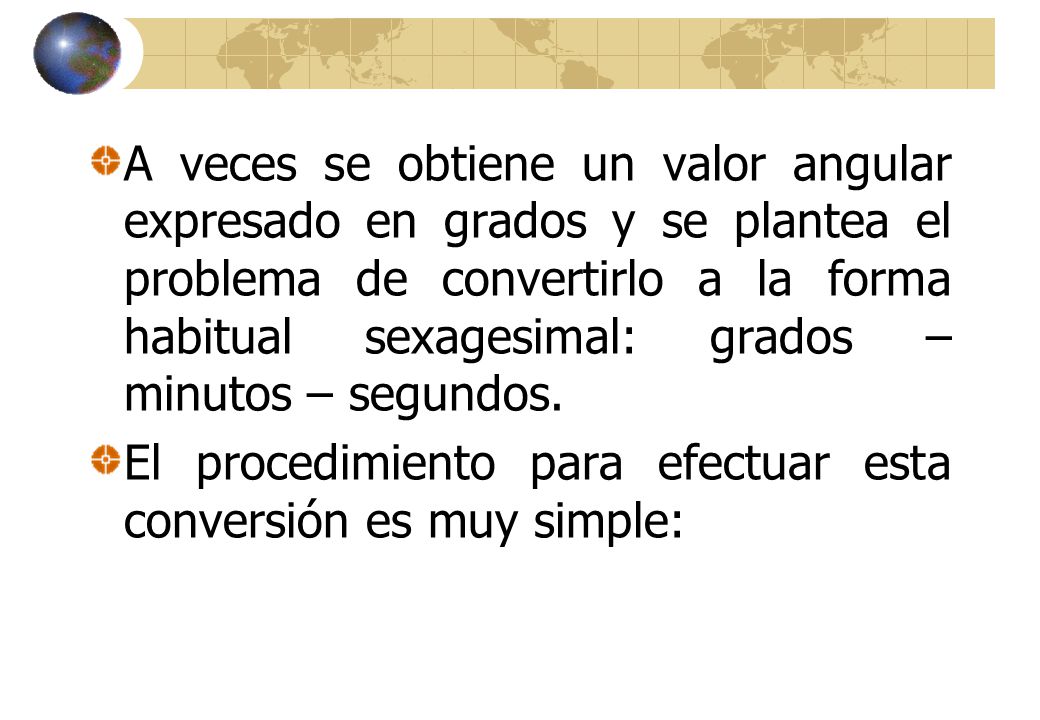

12 A veces se obtiene un valor angular expresado en grados y se plantea el problema de convertirlo a la forma habitual sexagesimal: grados – minutos – segundos. El procedimiento para efectuar esta conversión es muy simple:

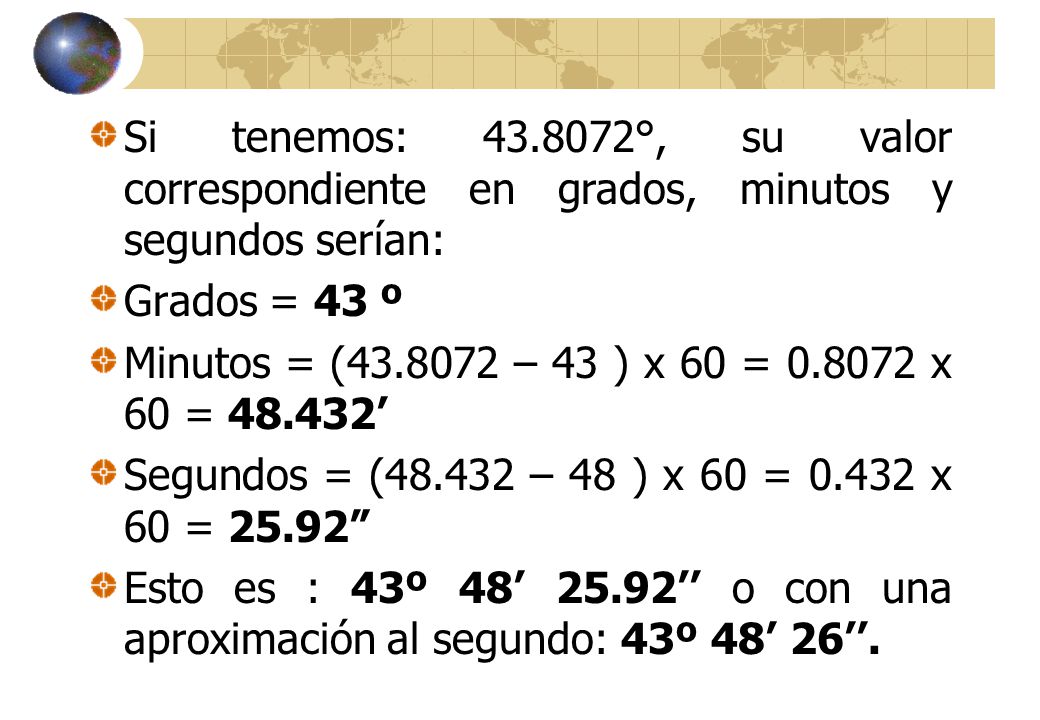

13 Si tenemos: 43.8072°, su valor correspondiente en grados, minutos y segundos serían:
Minutos = ( – 43 ) x 60 = x 60 = ’ Segundos = ( – 48 ) x 60 = x 60 = 25.92” Esto es : 43º 48’ 25.92’’ o con una aproximación al segundo: 43º 48’ 26’’.

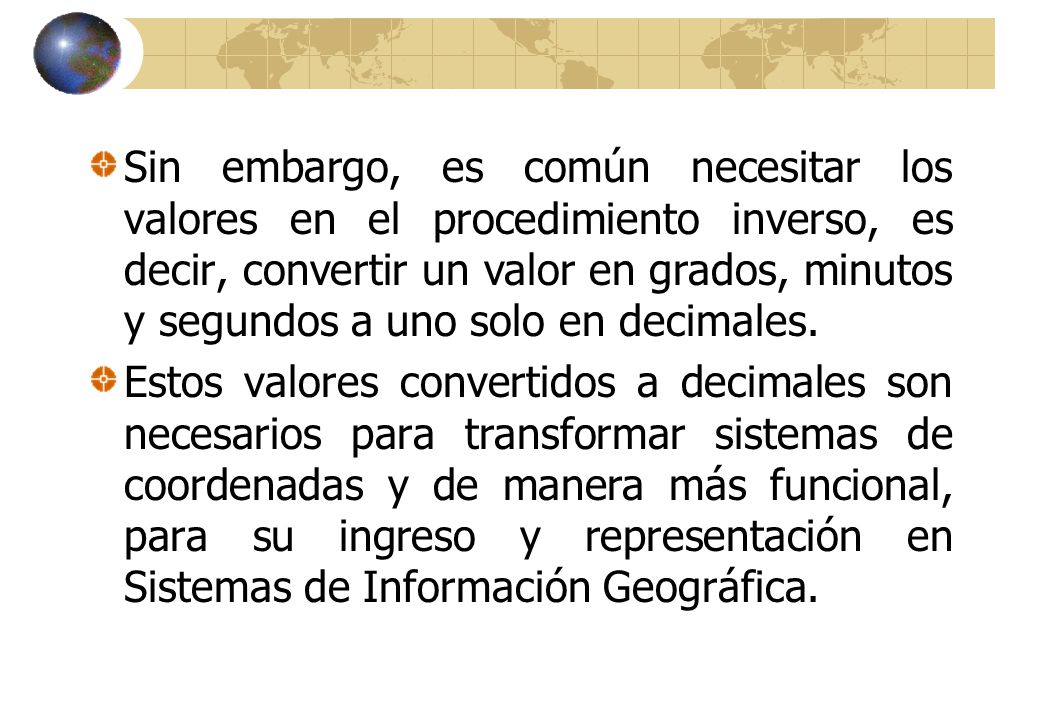

14 Sin embargo, es común necesitar los valores en el procedimiento inverso, es decir, convertir un valor en grados, minutos y segundos a uno solo en decimales. Estos valores convertidos a decimales son necesarios para transformar sistemas de coordenadas y de manera más funcional, para su ingreso y representación en Sistemas de Información Geográfica.

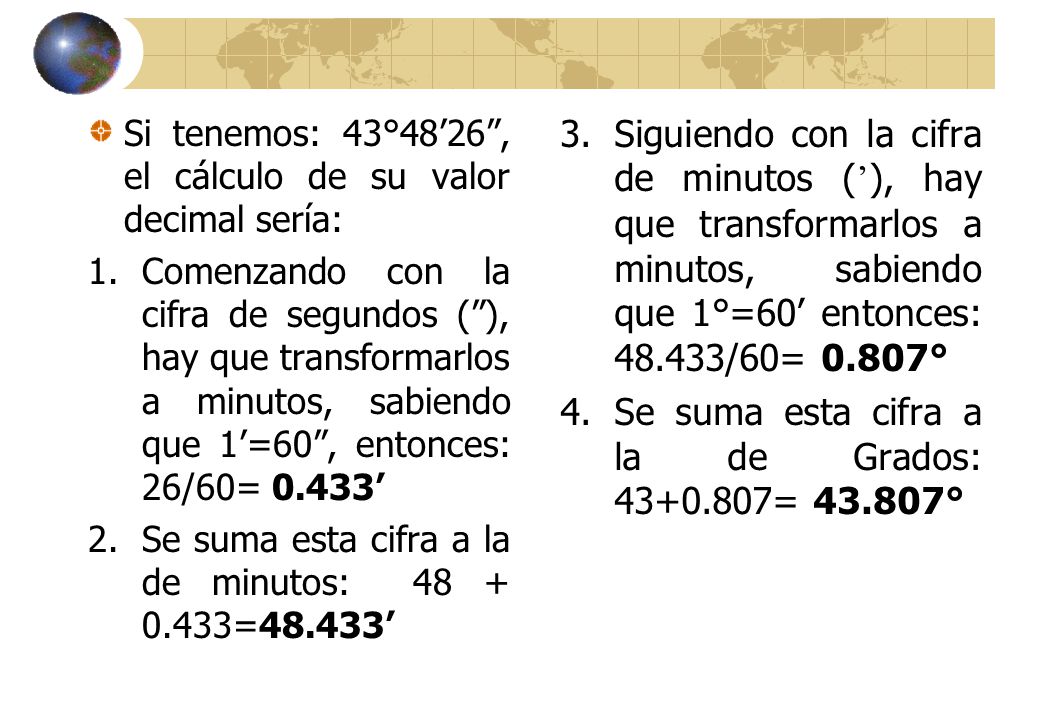

15 Se suma esta cifra a la de Grados: 43+0.807= 43.807°
Si tenemos: 43°48’26”, el cálculo de su valor decimal sería: Comenzando con la cifra de segundos (”), hay que transformarlos a minutos, sabiendo que 1’=60”, entonces: 26/60= 0.433’ Se suma esta cifra a la de minutos: =48.433’ Siguiendo con la cifra de minutos (’), hay que transformarlos a minutos, sabiendo que 1°=60’ entonces: /60= 0.807° Se suma esta cifra a la de Grados: = °

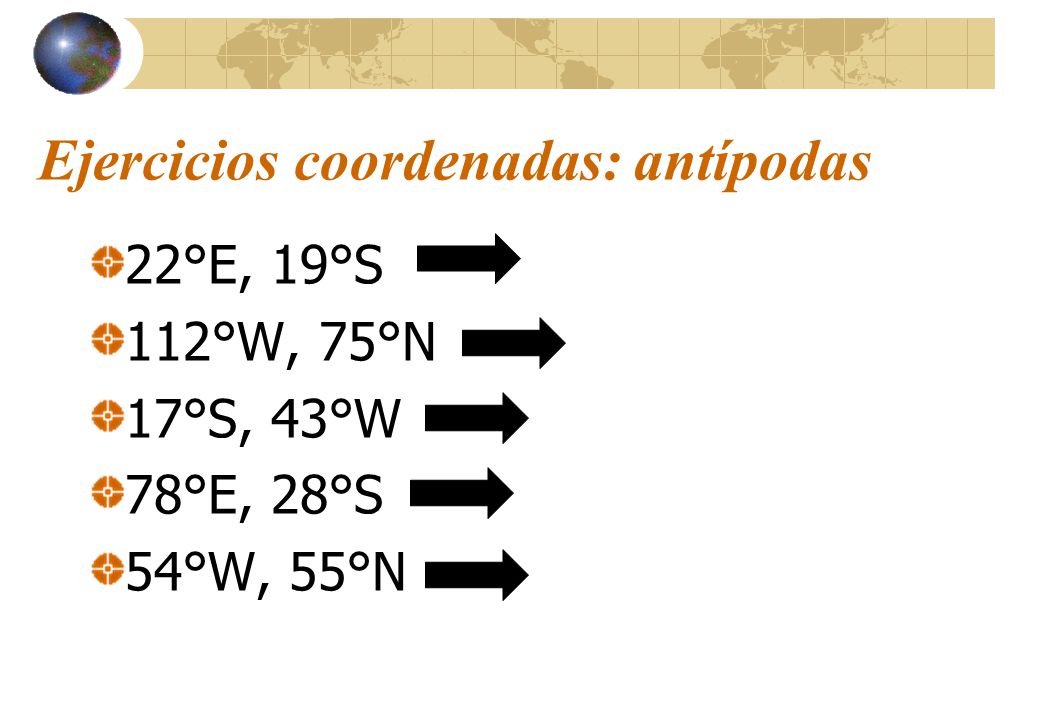

16 Ejercicios coordenadas: antípodas
22°E, 19°S 112°W, 75°N 17°S, 43°W 78°E, 28°S 54°W, 55°N

17 Ejercicios decimales a sexagesimales
45.782°W, °S °W, °N 90.552°E, °S

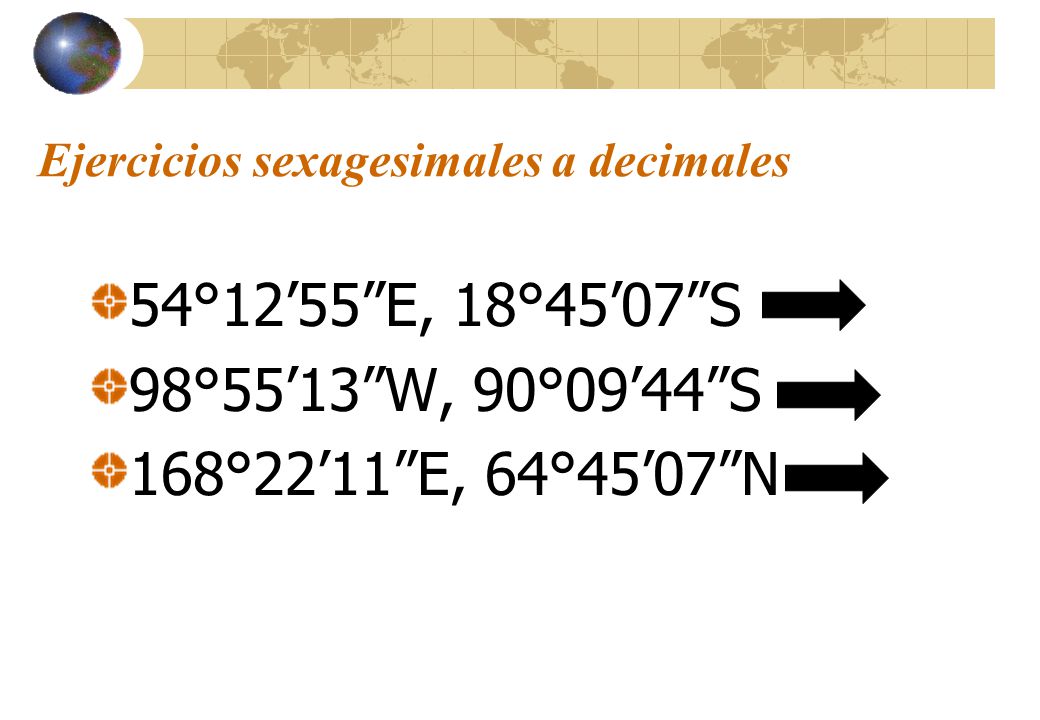

18 Ejercicios sexagesimales a decimales
98°55’13”W, 90°09’44”S 168°22’11”E, 64°45’07”N
