1 Introducción al Laboratorio de Química General
Dra. Rosamil Rey

2 Instrumentos para Medir Masa
Los instrumentos que se emplea para medir masas son las BALANZAS. Existen distintos tipos de balanzas como las balanzas electrónicas, balanzas de precisión, balanzas automáticas; etc.

3 Instrumentos para Medir Masa
Balanzas Electrónicas Ventajas: Tara automática Rápida y fácil uso Desventajas: Interferencia por radiación electromagnética Problemas en pesadas de materiales ferromagnéticos Efecto de flotación “Bouyancy”

4 Se utiliza para tomar muestras de sólidos.
Espátulas Se utiliza para tomar muestras de sólidos.

5 Desecadores Los materiales secos se almacenan en desecadores mientras llegan a temperatura ambiente para minimizar la humedad (la botella de pesada debe de tener su tapa colocada). Existen reactivos con propiedades desecantes tales como: Cloruro de calcio deshidratado, Sulfato de calcio (Drierite), Perclorato de magnesio deshidratado (Dehydrite), Pentóxido de fósforo (reacciona con agua). Los bordes de la superficie de la tapa son lubricados con grasa para crear un sello contra la humedad y la tapa del desecador se debe deslizar de lado cuando se cierra el desecador para crear el sello más eficientemente y evitar turbulencia dentro del desecador. Al colocar un objeto caliente en un desecador, la tapa se puede sellar con la base o no crear un sello contra la humedad. Causa una presión interna entre la temperaturas dentro del desecador. Puede haber pérdida o contaminación del contenido. La solución es permitir enfriamiento del objeto parcialmente antes de sellar la tapa.

6 Pesada por diferencia Se tara el papel o envase, se pesa la cantidad requerida y anote el peso / o imprima, se transfiere el material y se pesa nuevamente el papel o envase luego de la transferencia. El peso se calcula por diferencia. (peso del envase con la muestra menos peso del envase luego de transferir el sólido). Cuidado con pérdida del material durante la transferencia Anotar los pesos antes y después de la transferencia.

7 Pesada por Diferencia

8 Pesadas directas Se tara el envase dónde se añadirá el sólido.
Añada el sólido directamente al envase. Anote el peso o imprima.

9 Pesada Directa

10 Pesadas de Material Higroscópico
Requiere de una pesada rápida del material. Pesar y transferir una cantidad aproximada a la pesada real. Secado del material según sus especificaciones. Enfriamiento en un desecador. Determinación de peso siguiendo la técnica de pesada por diferencia.

11 Pesadas de Material Líquido
Se tara el envase donde se va a verter el líquido. Pese el líquido directamente en el envase. Anote el peso o imprima. (corrija por densidad del material de acuerdo a la temperatura). Material volátil o corrosiva se pesan en ampolletas.

12 Se utiliza para cubrir recipientes, pesar y transferir sólidos.
Cristal de Reloj Se utiliza para cubrir recipientes, pesar y transferir sólidos.

13 Se utiliza para calentar sustancias.
Crisol con Tapa Se utiliza para calentar sustancias.

14 Mortero y Mano Se utiliza para triturar, pulverizar, y mezclar sólidos.

15 Cápsula de evaporación
Se utiliza para calentar y evaporar líquidos y fundir sólidos.

16 Equipos de Calentamiento
Mecheros son fuentes convenientes de intenso calor. La temperatura depende del diseño del mechero y las propiedades de combustión del compuesto de ignición utilizado. Más comunes: Mecker, Tirrill y Bunsen. Muflas: capaces de mantener temperaturas controladas mayores de 1100ºC. Utilizar guantes resistentes al calor y pinzas largas.

17 Manejo de Objetos Calientes
Familiarizarse con técnicas no rutinarias antes de ponerlas en práctica. Nunca colocar un objeto caliente directamente sobre el banco de análisis en el área de trabajo, colocarlo sobre un plato de cerámica resistente al calor (para evitar que se quiebre). Permita que el crisol caliente se enfríe en el plato de cerámica antes de transferirlo al desecador. (cuando es removido de la mufla, se recomienda que se lleve al horno antes del desecador). Tenga las pinzas o tenazas a utilizarse limpias y que no entren en contacto con ninguna superficie. Recuerde que el vidrio caliente luce exactamente igual que el vidrio frío.

18 Mechero Fuente de energía de calor.
Flama amarilla describe la combustión incompleta. Flama azul describe la combustión completa.

19 USO DEL MECHERO Pasos sugeridos para encender el mechero:
Se debe verificar la manga de conexión antes de encenderlo. Abrir llave del mechero. Encender fósforo. Colocar fósforo en la boca del mechero. Abrir llave de gas de la mesa poco a poco.

20 Soporte Universal Pieza básica en el montaje de los sistemas y aparatos como pinzas tela metálica y anillos metálico.

21 Anillo Metálico Sujeta la tela metálica. Tela Metálica ó Rejilla Metálica Se coloca sobre el anillo metálico.

22 Triángulo Refractorio
Para colocar el crisol y calentarlo directamente al mechero.

23 Se utiliza para agitar mezclas y para verter líquidos.
Agitador de Vidrio Se utiliza para agitar mezclas y para verter líquidos.

24 Embudo de Filtración Se utiliza en el método de separación de mezclas heterogéneas de sólidos y líquidos.

25 Filtración Botella de lavado

26 Filtros y papeles de filtro
En gravimetría, el analito se colecta en forma de precipitado. Este precipitado debe ser colectado, lavado de contaminantes, secado y pesado. Filtración es el proceso de colectar el precipitado y lavar bajo la misma operación. La filtración se lleva a cabo con papel de filtros y embudos o crisoles de filtración.

27 Filtros y Papeles de Filtro
Diferentes tipos de filtros “Ashless”- tratados con HCl & HF para reducir la cantidad de cenizas al ser quemado. Porosidad Fast- usados para precipitados gelatinosos y precipitados cristalinos. Medium- requiere un período largo de filtración pero retiene partículas pequeñas; más utilizados. Slow- precipitados bien finos; ejemplo: silica. Diferentes tipos de diámetros. Depende de la cantidad del precipitado, no del volumen de solución a filtrar. El tamaño del papel y el embudo deben ser de igual proporción. Las esquinas no deben sobresalir del embudo. El precipitado debe ocupar 1/3 parte del embudo y nunca más de la mitad.

28 Lavado y filtrado de un precipitado
Decantación – líquido sobrenadante se pasa a través de un filtro mientras el sólido se mantiene en el fondo del envase. Lavado – varios lavados del sólido son requeridos usando una botella de lavado y un agitador de cristal. Transferencia – el grueso del precipitado se rompe en el beaker antes de ser filtrado y cualquier sólido colectado se combina con el filtro.

29 Lavado y filtrado de un precipitado

30 Se utilizan para mezclar sustancias, calentar y ejecutar reacciones.
Tubos de ensayo Se utilizan para mezclar sustancias, calentar y ejecutar reacciones.

31 Gradilla Se utiliza para colocar los tubos de ensayos.

32 Pinzas de Tubos de Ensayo
Se utiliza para sostener los tubos de ensayos.

33 Se utiliza para sostener el crisol.
Pinzas de Crisol Se utiliza para sostener el crisol.

34 Medidas de Temperatura
Capacidad que tiene un cuerpo para conducir y comunicar calor a otros cuerpos. Afecta directamente las variaciones de cualidades físicas como volumen y presión. Medida de temperatura: termómetros. Unidades de medida: Celsius o Farenheit. Tipos de termómetros: vidrio, electrónicos, infrarrojos.

35 Para medir temperatura.
Termómetros Para medir temperatura.

36 Reglas para manejo y uso de reactivos y soluciones
Seleccione el mejor grado de reactivo y si es posible escoja la botella mas pequeña que supla la cantidad deseada. Mantenga a mano el MSDS. No coloque la tapa boca abajo en ninguna superficie. Nunca devuelva cualquier exceso de reactivos a la botella para evitar contaminación. Nunca introduzca espátulas o cucharas en la botella que contengan un químico sólido. Vierta la cantidad necesaria en un envase y de éste transfiera. Limpie cualquier derrame inmediatamente. Disponga de químicos sólidos y soluciones de acuerdo a las regulaciones locales.

37 Un valor preciso no tiene que ser necesariamente exacto.
Medidas de Volumen Conceptos: Exactitud: cuán cerca están los valores obtenidos al valor aceptado como real. Precisión: grado de correlación entre los valores individuales cuando se reproduce en muestras múltiples. Un valor preciso no tiene que ser necesariamente exacto.

38 Medidas de Volumen Exactitud y Precisión:

39 Medidas de Volumen Concepto de Paralaje
Paralaje es el error que ocurre cuando se lee una medida de diferentes ángulos. El tope de la superficie de un líquido dentro de un tubo estrecho (pipeta, bureta, ó frasco volumétrico) que exhibe una curvatura conocida como menisco. Leer el menisco en la parte superior inferior de la curva puede hacer diferencia en la lectura del volumen.

40 Medidas de Volumen Lectura del menisco
Colocar el envase con la medida a tomar de frente a la cara. Los ojos deben estar al nivel de la superficie del líquido para evitar un error de paralaje. El nivel correcto puede ser encontrado buscando la posición en la cual la marca en la parte posterior se une con la misma línea anterior. 1 4 5 2 3 Menisco Nivel de los ojos Lectura = 2.51mL

41 ¿Que volumen contiene esta probeta?
Menisco ¿Que volumen contiene esta probeta? 6.6mL

42 Volumen Probeta ó Cilindro Graduado
Este instrumento mide un volumen de líquido.

43 Lectura de la Probeta Se lee debajo del menisco.
El menisco es una curvatura cóncava que en algunos líquidos es hacia arriba.

44 Volumen Beaker o Vaso de Precipitado
Se usa para preparar mezclas, disolver o calentar.

45 Volumen Matraces Erlenmeyer: Se usa para hacer soluciones.
Filtración al Vacío: se usa para la filtración al vacío.

46 Volumen Matraz de Fondo Redondo: se usa para preparar soluciones con volúmenes exactos. Matraz de Fondo Plano: se usa para preparar soluciones.

47 Instrumentos para Medidas de Volumen
Buenas Prácticas Una buena práctica al preparar una solución es completar a volumen, luego invertir y agitar al menos una docena de veces para asegurar la homogenización. Al preparar una solución que contiene un sólido, se debe primero disolver y luego completar a volumen. Tomar en consideración el tamaño de los tapones de los frascos para asegurar una concentración confiable al momento de preparar una solución.

48 Transfiere cantidades pequeñas de líquidos.
Goteros Transfiere cantidades pequeñas de líquidos.

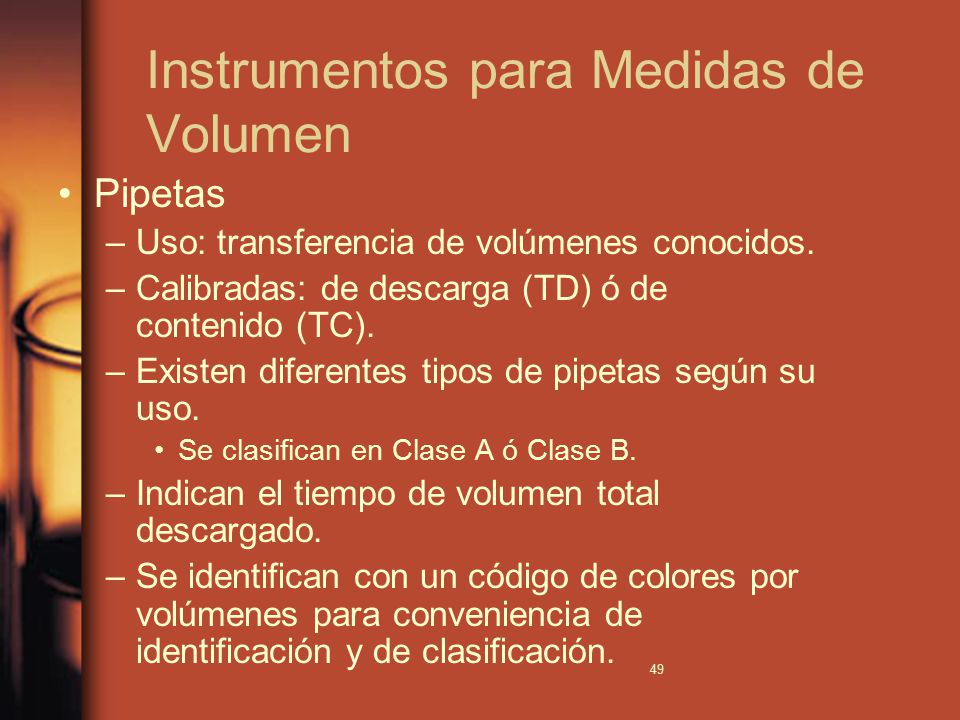

49 Instrumentos para Medidas de Volumen
Pipetas Uso: transferencia de volúmenes conocidos. Calibradas: de descarga (TD) ó de contenido (TC). Existen diferentes tipos de pipetas según su uso. Se clasifican en Clase A ó Clase B. Indican el tiempo de volumen total descargado. Se identifican con un código de colores por volúmenes para conveniencia de identificación y de clasificación.

50 Volumen Pipeta y Bulbo Pipeta Volumétrica Transfiere y mide una
cantidad exacta de volumen de un líquido. Pipeta Graduada cantidad variable de

51 Instrumentos para Medidas de Volumen
Rotulación de una pipeta Fabricante Volumen nominal Divisiones de volumen “To deliver” Temperatura a la que se calibró la pipeta Tolerancia Código de color

52 Advertencias al tomar alícuotas
Nunca llene la pipeta con la boca. La pequeña cantidad de líquido que permanece dentro de la punta de la pipeta (TD) no debe añadirse por soplado o depositarse en el recipiente. Para manejo de pipetas para contenido (TC) se debe aspirar el volumen lo más exacto posible hasta la marca deseada.

53 Pasos al utilizar una pipeta

54 Buretas Descargar volúmenes variables con exactitud conocida.
Mayormente utilizada en titulaciones. Posee una válvula para liberar solución. Precisión Bureta > Precisión Pipeta. Importante numero de cifras significativas en la lectura. Limpieza luego de usar, uso de lubricantes puede causar contaminación y tapones.

55 Buretas Bureta: descarga un volumen variable de líquido. Bureta

56 Titulación utilizando una bureta

57 Cepillo para lavar tubos de ensayos y otro tipo de cristalería.
Cepillos Cepillo para lavar tubos de ensayos y otro tipo de cristalería.

58 En Resumen

59 AUTO-EVALUACIÓN ¿Cual es el instrumento diseñado para medir masa?
Balanza

60 2. Menciona los instrumentos que se utilizan para calentar.
calentar son: Vaso de Precipitado o Beaker. Tubo de ensayo. Cápsula de Evaporación. Crisol.

61 3. ¿Cual es el instrumento que mide una cantidad variable de volumen?
PROBETA

62 4. ¿Cual instrumento transfiere una cantidad exacta de volumen?
Pipeta Volumétrica

63 5. ¿Cuál instrumento descarga una cantidad variable de volumen?
Bureta

64 6. ¿Cual es el volumen de la probeta?
El volumen es 24.0 mL.

65 YA ESTAMOS LISTOS PARA COMENZAR NUESTRA AVENTURA QUÍMICA
