EcoSystemTM Una revolución en control de iluminación - para el individuo - para el edificio - para el ambiente Willy Fiallo 2009.

Presentación del tema: "EcoSystemTM Una revolución en control de iluminación - para el individuo - para el edificio - para el ambiente Willy Fiallo 2009."— Transcripción de la presentación:

1 EcoSystemTM Una revolución en control de iluminación - para el individuo - para el edificio - para el ambiente Willy Fiallo 2009

2 Por Que un Sistema de Control de iluminación Fluorescente?
Ahorro Energia Comfort Visual ,las personas son de 4% a 7% mas productivas cuando trabajan con sus niveles de iluminación preferidos Desarrollo Sostenible – Edificios Verdes, certificaciones LEED

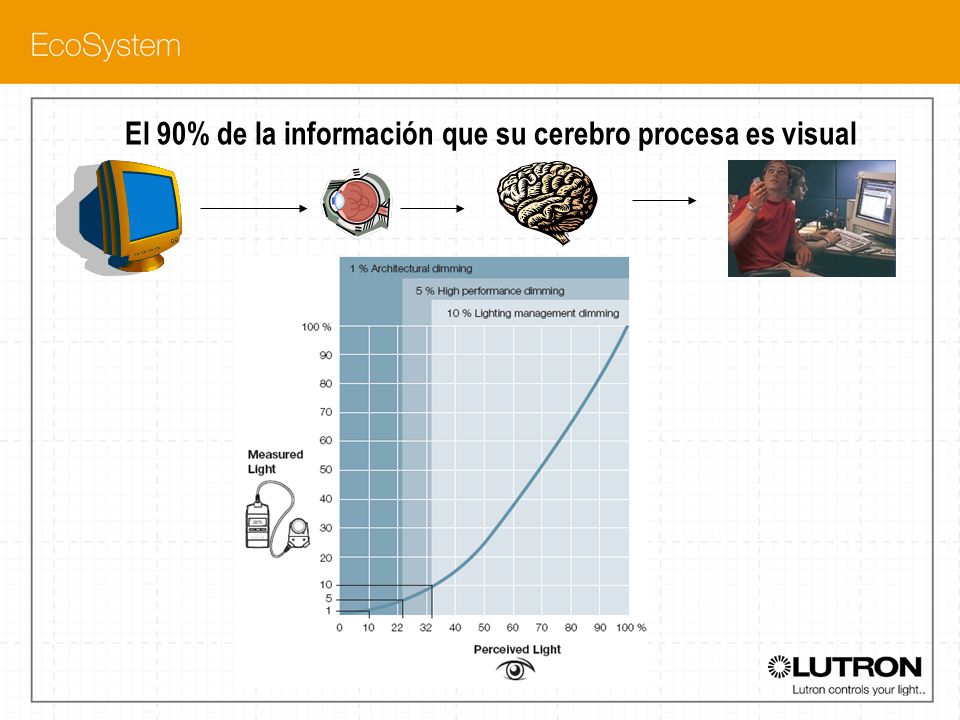

3 El 90% de la información que su cerebro procesa es visual

4 Motivación – Mejora Continua
“Cualquier dueño u operador de edificio que no haya evaluado opciones para reducir el consumo de energía y ahorrar dinero, está cometiendo un grave error.” - Buildings, Enero 2007 Most leading facility managers and building management firms believe their biggest opportunity today is to decrease the energy usage of their buildings. In years past, there was a large focus on interior air quality, increasing occupant density, setting up office space for churn, etc. Rising energy costs has changed all of that – energy and reducing a facilities operating cost due to energy are a leading focus. 4 4

5 Necesidades del Mercado(Usuario Final)
Ahorro de Energía Mantenimiento Simple Mayor Flexibilidad Certificado LEED/Energía

6 3 watts of lighting saved = 1 watt HVAC Saved Patron tipico de Consumo
Atenuar reduce la carga de HVAC 3 watts of lighting saved = 1 watt HVAC Saved 5000 10000 15000 20000 25000 30000 1 3 5 7 9 11 13 15 17 19 21 23 Time of Day HVAC Other Lighting A/C 5000 10000 15000 20000 25000 30000 1 3 5 7 9 11 13 15 17 19 21 23 Time of Day Other HVAC Lighting Patron tipico de Consumo Atenuando las luces Ahorro

7 Tecnologías de Atenuación Fluorescente Existentes
Controles de luz florescente 0-10 VDC Control de 2 Hilos - TuWire Control de 3 Hilos – ECO 10 , Hi Lumen DALI (Digital Addressable lighting Interface)

8 Mercado de Control de Fluorescentes
A pesar que hay múltiples tecnologías disponibles, ¿Por qué no se utilza en forma más amplia el control de fluorescentes? Demasiado Caro Demasiado Complicado para Diseñar Demasiado Engorroso para Mantener

9 Elementos de Control Fluorescente Existentes
Sensor de luz diurna Sensor de ocupación Receptor Infrarojo Instalación en un espacio sin control. Lámpara florescente con interruptor Si queremos ahorro y control necesitamos Interfaces, relees, contactores, etc.

10 Dificil de diseñar y mantener
Solo para instalaciones nuevas

11 Sistema de Control Fluorescente DALI
V+/- Comm Limitado a cierto tipo de lamparas Para reponer un balastro hay que reprogramar el sistema Cableado complicado Muchos repuestos Diferentes manufactureros Muchas fuentes de Poder Fuente de alimentacion Sensor de ocupacion Traductor (Bajo Voltage) Fuente de alimentacion Sensor de Luz Diurna Traductor (Bajo Voltage) Fuente de alimentacion Sensor de IR Traductor (Bajo Voltage) 11

12 ECOSYSTEM EL RETO DE LUTRON Desarrollar un Sistema Facil de Diseñar
Facil Mantenimiento Con todas las Ventajas de los Sistemas Anteriores Sin las Desventajas Que Se pueda Instalar en Espacios y Edificios Existentes Sin Fuentes de Poder Ni Interfaces Sin Depender del Cableado Electrico ECOSYSTEM

13 Ejemplo de Aplicación Simple/Oficina
Sin interfases, fuentes de poder, ni controladores Sensor de Ocupación Estación de Pared Clase 2 Con Aplicación balastro EcoSystem 2 x 4 Sensor IR Cualquier Control de Fase de 3 alambres o Control Digital Sensor Luz Día

14 Aplicaciones Múltiples
Sistemas tradicionales tienen controles jerárquicos que toman decisiones. Fuente Poder Loop de Balasto Digital Independiente de Topología Independiente de Polaridad Clase 1 ó Clase 2 Sensor Luz Día Zona 1 Zona 2 Zona 3

15 Aplicaciones Múltiples
Estación de Pared Clase 2 Sensor de Ocupación Fuente de Bus Zona 1 Bus de Balasto Digital Independiente deTopología Independiente de Polaridad Clase 1 ó Clase 2 Sensor de Ocupación Zona 2

16 Aplicaciones Múltiples
Class 2 Wallstation Zona 1 La botoneras se conectan a cualquier balastro Wallstations are third. Wallstations can be 1 button or 4 scene. Wired to any fixture, even to fixtures the wallstation will not control. The end result - daylight harvesting and personal control intersect but each function operates independently to maximize energy savings and achieve the right light level for the tasks. Remind about hierarchy, spend time on this slide - there are always a lot of questions. This slide, more than any other represents the real value of EcoSystem and where we are unmatched --- In school districts that build a new school they’ll have one zone of control. Next year when there is room in the budget for an A/V projector, they need a lighting control system that will allow separate control of the projection screen area and audience area. EcoSystem supports this via Class 2 keypads that can be dropped in and via simple programming to separate the front from the back. Zona 2

17 Diagrama de Línea Otros dispositivos Botoneras Sensor IR Programador
luz de dia Bus Supply Control de pared de ocupacion Otros dispositivos Botoneras Sensor IR Programador Balastros o modulos

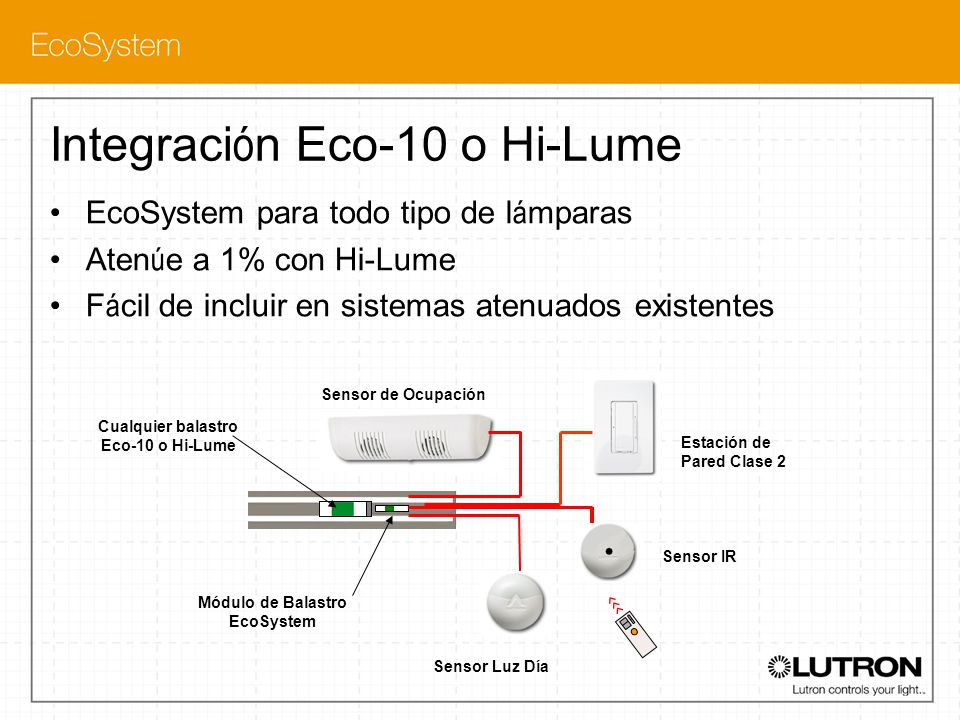

18 Integración Eco-10 o Hi-Lume
EcoSystem para todo tipo de lámparas Atenúe a 1% con Hi-Lume Fácil de incluir en sistemas atenuados existentes Estación de Pared Clase 2 Sensor de Ocupación Cualquier balastro Eco-10 o Hi-Lume Sensor IR Módulo de Balastro EcoSystem Sensor Luz Día

19 Light Greener, Light Better TM
MODULO DE CONMUTACION C5-XPJ-16A Voltaje Universal 120V y 277V Una Direccion De Los 64 Balastos Capacidad de Controlar Cargas Incandescentes, MLV, ELV, Fl,HID, Motores. Maneja Hasta 16A en Iluminacion, en Motores Hasta 1/4HP a 120V y1/2HP a 277V

20 Light Greener, Light Better TM
MODULO DE ATENUACION C5-BMJ-16A Voltaje Universal 120V y 277V Una Direccion De Los 64 Balastos Controla Balastros Atenuables con Control de 3 Hilos Capacidad de Controlar Cargas Incandescentes, MLV con la Respectiva Interfaz FDI. Maneja Hasta 16A en Iluminacion, en Motores Hasta 1/4HP a 120V y1/2HP a 277V

21 Sensor De Ocupacion – Una Solucion con Atenuación
Ahorro Promedio 20% Pueden manejar la carga por si solos o por sistemas de control

22 Sensor De Luz Dia – Aprovechar Entradas de Luz natural
Atenuacion de la luz artificial de acuerdo a la entrada de luz natural Se usa el nivel luminico adecuado - uso racional de energia El ahorro es constante

23 Receptor IR – Control Personal
Ajuste Personal de la cantidad de luz puede variar por: Salud Edad Tipo de Actividad en el espacio

24 Control Personal – Receptor IR de Techo, Controles de Pared
C-R-M1-WH Control Remoto C-FLRC-WH LiteByte C-USBIR-BL-CPN3964 Control IR Desde el PC

25 Control Personal – Receptor IR de Techo, Controles de Pared
Estacion de Pared De Un Boton CC-1BRL-WH Estacion de Pared De 4 Botones CC-4BRL-WH El Receptor IR De Los Controles De Pared Unicamente Funciona Para Efectos De Programacion

26 Jeararquia del Sistema
Quien toma las decisiones en el EcoSystem? El que ahorra mas energia

27 Nivel de Sistema Enlace Múltiple Emergencia Revisión de Edificio
Sistema más grande

28 Nivel de Sistema Enlaces Múltiples
Conecte sensores y estaciones de pared a cualquier aplicación Maximice Uso XP Relevo a 16Amps

29 Aplicación Normal/Emergencia
Nivel de Sistema Emergencia Alimentar Aplicaciones de Emergencia con electricidad normal /de emergencia. Fuente de Poder debe estar energizada con electricidad normal. Electricidad Normal disminuye, la Emergencia se energiza y la aplicación automáticamente pasa a 100%. Aplicación Normal/Emergencia

30 Nivel de Sistema Revisión de Edificio Cierre de Contacto de 15V
proporciona integración BMS simple o integración con Reloj Temporizador

31 Ahorro De Energía

32 Ahorro De Energía

33 Ahorro De Energía

34 Ahorro De Energía

35 Ahorro De Energía

36 Ahorro De Energía

37 Ventajas del Sistema Costo más bajo Fácil de diseñar
Mismo sistema para todas las aplicaciones Escalabilidad Mantenimiento Mejorado Reemplazo de Balastro dañado sin reprogramación Añadir control personal IR, sensor de luz diurna, de ocupación nunca ha sido tan simple Entre un 35% - 60% de los costos de sistema tradicionales para ambientes de salones de clases y oficinas UTILIZA CUALQUIER CABLEADO EXISTENTE

38 Lo que el diseñador puede esperar
Decisiones de distribución de Zona pueden ser cambiadas facilmente Soluciones de costo menor para cumplir con las necesidades de los clientes y los reglamentos de energía Sin interfases Una vez que el balastro se ha especificado, cualquier control puede ser agregado /retirado /reconfigurado sin rediseño importante Lo que el contratista puede esperar Cableado de control libre de topología y polaridad Menos partes y piezas a instalar en el terreno. Sin interfases que coordinar Menor tiempo de cableado

39 Lo que el dueño o usuario puede esperar
Infinita flexibilidad de iluminación Nunca realizar un recableado tipo 1 Menos componentes que comprar o almacenar Mantenimiento simplificado Legítimo retorno sobre inversión Mejoramiento de productividad Sin reprogramación por falla de balastros Garantia de 8 años en todo el sistema Class 2 is not enough at 277V Traditional low voltage devices are likely lower cost than these DALI devices will be.

40 Sistemas operando

41 ¿Preguntas y Comentarios? http://www.lutron.com/ecosystem
