Las estructuras resistentes están por todas partes. Todos los productos materiales, por pequeños e insignificantes que parezcan, tienen componentes que cumplen funciones estructurales. Las estructuras son dispositivos aparentemente pasivos y que pasan desapercibidos. Pero cuando dejan de cumplir su función suele suceder una catástrofe.

5 En nuestra vida cotidiana somos usuarios habituales de estructuras: nos apoyamos en lugares y superficies, hacemos fuerza para manejar artefactos y utensilios mecánicos, cargamos pesos en muebles y estantes, nos subimos a sillas, puentes y escaleras. Comprender por qué resiste una estructura, cómo deben colocarse las cargas y en qué dirección deben aplicarse los esfuerzos, nos ayuda a utilizar de forma más segura y eficaz los objetos en nuestra vida diaria. Índice

6 Tipos de Estructuras Índice Estructuras de Armazón o Armadura
Estructuras Masivas Estructuras Abovedadas Estructuras laminares o de carcasa Índice

7 Estructuras Masivas Tipos
También son llamadas estructuras de gravedad. Son muy pesadas y macizas, con superficies muy anchas y resistentes. Son ejemplos de este tipo de estructuras las grandes presas, las pirámides y zigurats, los puentes o iglesias de piedras antiguos, entre otros. Son difíciles de volcar y soportan muy bien los esfuerzos horizontales. Tipos

8 Estructuras de Armazón o Armadura
Estructuras formadas por tubos, barras o tirantes resistentes unidos entre si, constituyendo el esqueleto de diferentes tipos de objetos. La estructura de los edificios, las sillas, las torres de la luz o los andamios son algunos ejemplos de armaduras las cuales pueden ser de 3 clases: Entramadas Trianguladas Tipos Colgadas

9 Estructuras Abovedadas
Son aquellas que emplean arcos, bóvedas y cúpulas que permiten que dichas estructuras sean más ligeras y resistentes. Se empezaron a usar en la antigüedad, aunque después de las masivas. Con estas estructuras se construyeron edificaciones grandiosas como las basílicas, los panteones y las catedrales. Tanto las bóvedas como las cúpulas son elementos arquitectónicos que se siguen empleando en la actualidad. Tipos

10 Estructuras Laminares o de Carcasa
Están constituidas por láminas o paneles resistentes que envuelven el objeto. La carcasa proporciona el lugar adecuado para proteger y mantener en su posición las diferentes piezas que lo conforman. El computador, la lavadora y los diferentes tipos de contenedores tienen esta estructura. Tipos

11 Tipos de Esfuerzos COMPRESIÓN TORSIÓN CORTADURA TRACCIÓN FLEXIÓN
Al construir una estructura se necesita tanto un diseño adecuado como unos elementos que sean capaces de soportar las fuerzas, cargas y acciones a las que va a estar sometida. Los tipos de esfuerzos que deben soportar los diferentes elementos de las estructuras son: COMPRESIÓN TORSIÓN CORTADURA TRACCIÓN FLEXIÓN Índice

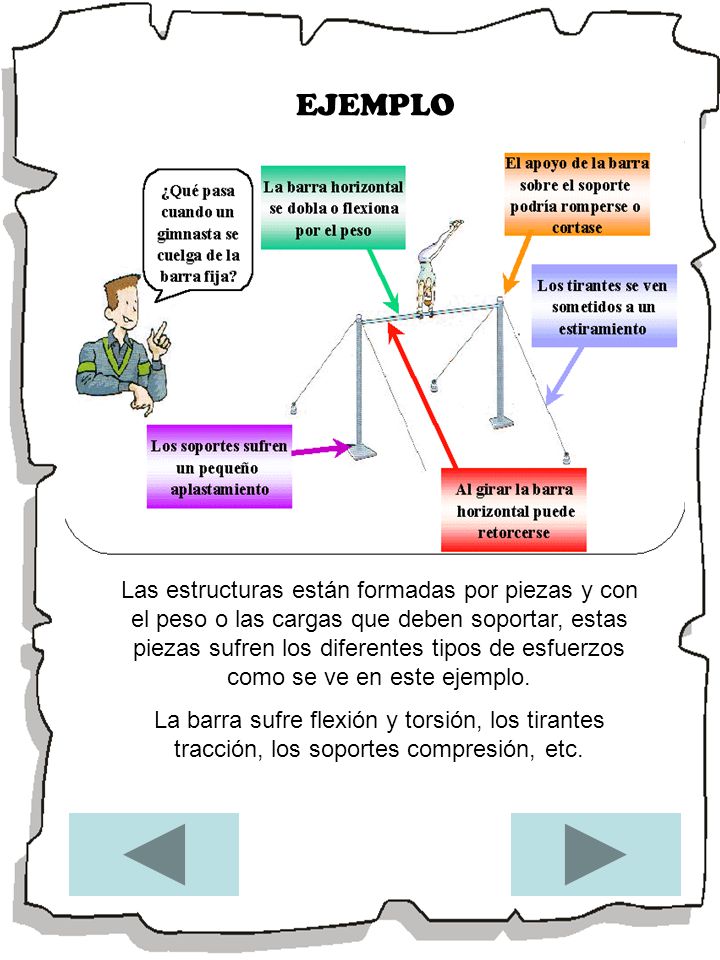

12 EJEMPLO Las estructuras están formadas por piezas y con el peso o las cargas que deben soportar, estas piezas sufren los diferentes tipos de esfuerzos como se ve en este ejemplo. La barra sufre flexión y torsión, los tirantes tracción, los soportes compresión, etc.

13 COMPRESIÓN Hace que se aproximen las diferentes partículas de un material, tendiendo a producir acortamientos o aplastamientos. Cuando nos sentamos en una silla, sometemos a las patas a un esfuerzo de compresión, con lo que tiende a disminuir su altura. Tipos

14 TORSIÓN Las fuerzas de torsión son las que hacen que una pieza tienda a retorcerse sobre su eje central. Están sometidos a esfuerzos de torsión los ejes, las manivelas y los cigüeñales. Tipos

15 TRACCIÓN Hace que se separen entre sí las distintas partículas que componen una pieza, tendiendo a alargarla. Por ejemplo, cuando se cuelga de una cadena una lámpara, la cadena queda sometida a un esfuerzo de tracción, tendiendo a aumentar su longitud Tipos

16 CORTADURA O CIZALLADURA
Se produce cuando se aplican fuerzas perpendiculares a la pieza, haciendo que las partículas del material tiendan a resbalar o desplazarse las unas sobre las otras. Al cortar con unas tijeras un papel estamos provocando que unas partículas tiendan a deslizarse sobre otras. Los puntos sobre los que apoyan las vigas están sometidos a cizallamiento. Tipos

17 FLEXIÓN Cuando sobre el cuerpo actúan fuerzas que tienden a doblar el cuerpo se produce un alargamiento de unas fibras y un acortamiento de otras. Este tipo de esfuerzos se presentan en puentes, vigas de estructuras, perfiles que se curvan en máquinas, etc. Es una combinación de compresión y de tracción. Mientras que las fibras superiores de la pieza sometida a un esfuerzo de flexión se alargan, las inferiores se acortan, o viceversa. Al saltar en la tabla del trampolín de una piscina, la tabla se flexiona. También se flexiona un panel de una estantería cuando se carga de libros o la barra donde se cuelgan las perchas en los armarios. Tipos

18 Actividades prácticas
A continuación encontrarás online las actividades que debes realizar en casa para reforzar lo aprendido. Debes imprimirlas, resolverlas y entregarlas la próxima clase: Actividad práctica sobre Tipos de Estructuras. Actividad práctica sobre Tipos de Esfuerzos. Si tienes alguna duda, puedes ingresar al siguiente enlace, donde encontrarás explicaciones del tema y puedes practicar con algunos ejercicios online: Recuerda que encuentras todos este material en: Índice

19 Criterios de Evaluación
Se tendrán en cuenta los siguientes criterios a evaluar en el desarrollo de esta guía didáctica que se trabajará en el transcurso de dos clases: Trabajo en el cuaderno de la parte teórica de esta guía didáctica acompañado por el docente (duración: 1 clase de 2 horas). Entrega de la actividad práctica sobre los Tipos de estructuras (Próxima clase). Entrega de la actividad práctica sobre los Tipos de esfuerzos (Próxima clase). Sustentación de los temas vistos (Próxima clase, duración: 1 clase de 2 horas). Índice
