ANALISIS COMPARATIVO DE PLC IMPLEMENTADO EN EUROPA Autor: Fabricio Tamagnone Tutor: Lic. Pablo Lena Universidad de Palermo Facultad de Ingeniería.

Presentación del tema: "ANALISIS COMPARATIVO DE PLC IMPLEMENTADO EN EUROPA Autor: Fabricio Tamagnone Tutor: Lic. Pablo Lena Universidad de Palermo Facultad de Ingeniería."— Transcripción de la presentación:

1 ANALISIS COMPARATIVO DE PLC IMPLEMENTADO EN EUROPA Autor: Fabricio Tamagnone Tutor: Lic. Pablo Lena Universidad de Palermo Facultad de Ingeniería

2 3. Comparativa con otras Tecnologías 4. Organizaciones
1 INTRODUCCION 1.1 Propuesta 1.2 ¿Qué es PLC? - Ventajas 1.3 Topología 2. PLC en Europa 2.1. Francia 2.2 Portugal 2.3 Suiza 2.4 España 2.5 Italia 3. Comparativa con otras Tecnologías 4. Organizaciones 4.1 Pua 4.2 Opera 4.3 PLC Forum 5. PLC en Argentina 6. Futuras líneas de investigación 7. Conclusiones

3 PROPUESTA | Analizar y comparar las diferentes propuestas de PLC implementadas en Europa con el objeto de demostrar su factibilidad de implementación en la Argentina.

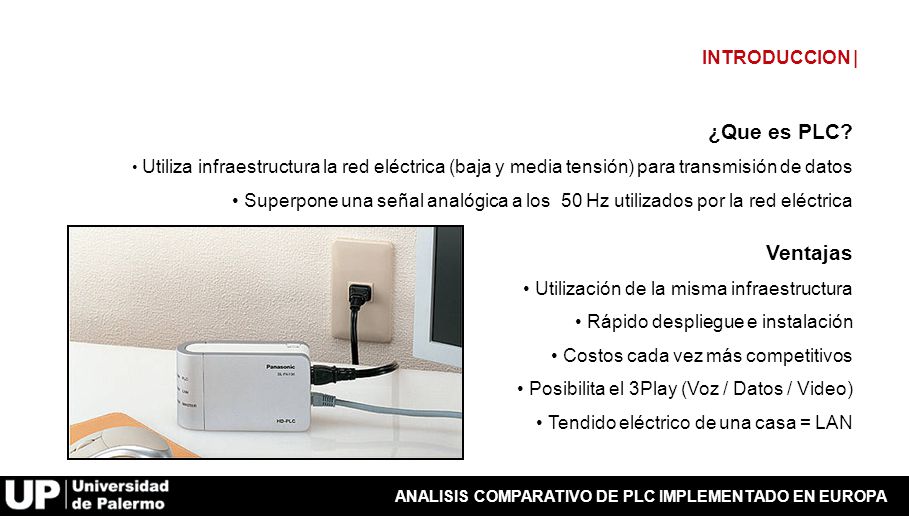

4 ¿Que es PLC? INTRODUCCION |
Utiliza infraestructura la red eléctrica (baja y media tensión) para transmisión de datos Superpone una señal analógica a los 50 Hz utilizados por la red eléctrica Ventajas Utilización de la misma infraestructura Rápido despliegue e instalación Costos cada vez más competitivos Posibilita el 3Play (Voz / Datos / Video) Tendido eléctrico de una casa = LAN

5 INTRODUCCION | Topología

6 PLC EN EUROPA |

7 PLC EN EUROPA | Principales Iniciativas

8 PLC EN EUROPA | Francia 32 millones de usuarios en Francia
Finalizó con éxito pruebas no comerciales Zonas urbanas y rurales Red con capacidad para usuarios 1500 usuarios probaron el servicio: alto nivel de aceptación Conclusiones: Fácil de equipar Instalación de repetidores en edificios sin dificultades No se recibieron quejas debido a interferencias Próximos Pasos: Cumplir con los requerimientos legales para poder brindar el servicio Los municipios, dueños de la red de suministro eléctrico, buscarán convertirse en operadores de telecomunicaciones. Pruebas con VoIP

9 PLC EN EUROPA | Portugal
Comenzó con pruebas no comerciales en 2002 Inició pruebas comerciales en 2005 Pruebas No Comerciales 1800 usuarios probaron el servicio de 5 a 6 meses: alto nivel de aceptación Se probo con éxito el servicio de VoIP Pruebas Comerciales Cobertura: 270 centros de transformación, hogares, usuarios. Servicios: Banda Ancha + VoIP + Video en Baja Resolución 100 Mbps cada 6 centros de transf. / 20 Mbps entre usuarios de PLC / 5 Mbps máximo por usuario Conclusiones: Fácil de integrar con los sistemas de facturación No se recibieron quejas debido a interferencias Los obstáculos detectados fueron resueltos en la fase de instalación

10 PLC EN EUROPA | Suiza EEF es una de las compañías eléctricas más importante de Suiza Una de las primeras en desplegar comercialmente PLC Logró captar una gran cantidad de clientes, ofrece además de PLC, ADSL Conclusiones: Muy buena respuesta de los clientes No hubo problemas técnicos de consideración La transmisión de datos en Media Tensión implica un gran ahorro en los gastos Lograron disminuir considerablemente el tiempo de instalación de nuevos clientes

11 PLC EN EUROPA | España 20M de clientes en todo el mundo
Pruebas experimental en Barcelona Comienzo: Octubre de 2000 / Duración: 18 meses 25 usuarios / 2 edificios / 1 subestación Velocidades: 2 – 3.5 Mbps Servicios: Banda Ancha + VoIP Prueba experimental en Sevilla Comienzo: Enero de 2001 / Duración 12 meses Velocidades: 6 – 12 Mbps Resultados de estas 2 pruebas Se probaron a 2 grandes proveedores de equipamiento PLC: ASCOM y DS2. Endesa colaboró con la especificación de nuevos equipos. Usuarios satisfechos. PLC EN EUROPA | España

12 PLC EN EUROPA | España Pruebas de alcance masivo en Zaragoza
Comienzo: Septiembre de 2001 / Duración: 24 meses 2100 usuarios / +300 edificios / 140 subestaciones / hogares aprobados Velocidades: 2 – 20 Mbps Servicios: Banda Ancha + VoIP Resultados La hipótesis del plan de negocio fue válida. Usuarios le otorgaron mejor nivel de calidad a la banda ancha con respecto a ADSL Usuarios satisfechos con la calidad de la Voz Conclusiones La aplicación de PLC en media tensión significa gran ventaja en términos económicos

13 PLC EN EUROPA | España 16M de clientes en todo el mundo. 9M en España.
Comienzo de despliegue comercial en 2003 Pruebas experimental Comienzo: 2001 / Duración: 8 meses 4000 usuarios / 60 subestación Servicios: Banda Ancha + VoIP Conclusiones No hubo problemas con interferencias, incluso se hicieron mediciones lideradas por el Ministerio Español de Ciencia y Tecnología Filosofía: Ofrecer más y a menor costo que sus competidores. Ej. PLC Mbps simétrico (+ del doble que el ADSL estándar) y al mismo precios 39 euros. PLC esta en proceso de ser estable Los equipos deben ser más pequeños

14 PLC EN EUROPA | España Presencia en 14 países 3.2 M en España
Prueba en Guadalajara (España) Inicio: 2001 Usuarios: 30 Servicios: Banda Ancha (aceptación 80%) y VoIP (aceptación 50%) Conclusiones Tecnología estable Buena alternativa frente ADSL y Cable Interconexión no presenta dificultades Nunca se afecto al suministro eléctrico PLC en media tensión es de gran importancia para ahorros en despliegue No ha hecho una apuesta comercial aún

15 PLC EN EUROPA | Italia 3ra más grande del mundo 27M en Italia
Conclusiones de pruebas en Bologna, Florencia y Grosseto El MTBF (tiempo entre fallas) fue mejor de lo esperado La instalación de repetidores no trajo inconvenientes Buenos resultados en líneas de media y baja tensión Soporta banda ancha y VoIP con calidades de servicio viables comercialmente Interconexión no presentó inconvenientes PLC en media tensión implica grandes ahorros en implementación y despliegue

16 ORGANIZACIONES | PUA Objetivo: Conseguir un alto nivel de cooperación entre las compañías eléctricas para promover el desarrollo e influenciar a la industria de PLC en Europa Misión: Crear un marco regulatorio favorable para permitir el despliegue 3 grupos de trabajo: Estandarización y Regulación Conocimiento y Promoción Creación de estándares abiertos para la interoperabilidad entre fabricantes

17 ORGANIZACIONES | OPERA
Open PLC European Research Alliance Proyecto de 20M euros financiado por la Comunidad Europea (Enero de 2004) Compuesto por 35 miembros e integra a las principales europeas siendo las compañías eléctricas la de mayor participación. Objetivo: Estandarización de los sistemas Definición de plan de negocios y procedimientos de mantenimiento y provisionamiento. Publicitar los resultados obtenidos

18 ORGANIZACIONES | UPA Universal Powerline Association Es la primer asociación de alcance mundial Colabora de forma activa con OPERA Compuesta por las principales compañías proveedoras de chipsets, CPEs, etc. Objetivo: Promover a los gobiernos y líderes de la industria sobre el potencial de la tecnología PLC Lograr una firme asociación: definición de estándares e interoperabilidad

19 COMPARACION CON OTRAS TECNOLOGIAS | PLC vs xDSL / Cable Módem / Wireless
Características PLC Cable Módem xDSL Wireless Plug and Play Sí No Cableado Adicional Necesidad de actualizar infraestructura Limitación de distancias Red en el hogar integrada Mercado Hogar, SoHo, Pyme. Hogar, negocios. Velocidad (Mbits) 2-16 10-40 0,064 a 50 0,256 a 4 Costo Medio / Alto Medio / Bajo Medio Desarrollo Emergente Maduro Nuevo Difusión Baja Alta Media

20 2.7% población utiliza Banda Ancha (Chile 5.3% / Brasil 1.9%)
PLC EN ARGENTINA | 2.7% población utiliza Banda Ancha (Chile 5.3% / Brasil 1.9%) 1,5 M de abonados de Banda Ancha para fines de 2006 4 M proyectados para el 2010 Único segmento de telecomunicaciones que nunca dejo de crecer ADSL dobla en cantidad de clientes a cable módem (692 mil contra casi 319 mil)

21 Prestadores de Energía
PLC EN ARGENTINA | Prestadores de Energía Área Metropolitana: Edesur (Zona Sur 2,1 M) / Edenor (Zona Norte 2,2M) / EDELAP ( ) Resto del país: +60 empresas, públicas, privadas y cooperativas Capilaridad = 98 % a nivel nacional frente a un 80-85% de la telefonía. Hay provincias con más diferencia: Catamarca, Chaco, Formosa, La Rioja, Santiago del Estero Falta avanzar tanto en regulación técnica como económica: Reglamentación técnica, legislación sobre radiaciones, otorgamiento de licencias, etc.

22 Comparable en prestaciones frente a otras tecnologías.
CONCLUSIONES | Comparable en prestaciones frente a otras tecnologías. Mercado con grandes perspectivas de crecimiento. Tecnología nueva y “desconocida” aún. Muy poca difusión. Los elevados costos en equipamiento pueden ser compensados por no tener que desplegar nuevos tendidos. Rápido despliegue. Mayor capilaridad. Posibilidad de llegar a lugares remotos / Poca cantidad de usuarios, dificulta el retorno de la inversión.

23 Interferencias de PLC (Radioaficionados, fuerzas de seguridad).
FUTURAS LINEAS DE INVESTIGACION | Interferencias de PLC (Radioaficionados, fuerzas de seguridad). PLC en la industria automotriz (Control del AA, Puertas, Detector de obstáculos, etc.). Radio Broadcasting sobre PLC PLC para control de la salud

24 Fin. Muchas gracias.
