LÁMINAS PLEGADAS

2 Contenidos Unidad Temática
LAMINAS PLEGADAS Contenidos Unidad Temática Generación. Láminas plegadas diédricas. Características constructivas y geométricas. Campo de utilización. Mecanismo estático - resistente. Evaluación de esfuerzos y predimensionado. Sistemas de apoyo y fundaciones.

3 Las láminas plegadas son estructuras de tipo espacial que trabajan básicamente por forma.
Cualquier forma que se consiga por el plegado de una lámina plana es una lámina plegada, de aquí su denominación.

4 Existen diversos tipos, dentro de las comúnmente utilizadas en la construcción de cubiertas para los edificios tenemos: Las prismáticas o diédricas (de dos planos) Las piramidales o poliédricas (múltiples planos).

5 Láminas Plegadas Prismáticas

6 Láminas Plegadas Prismáticas

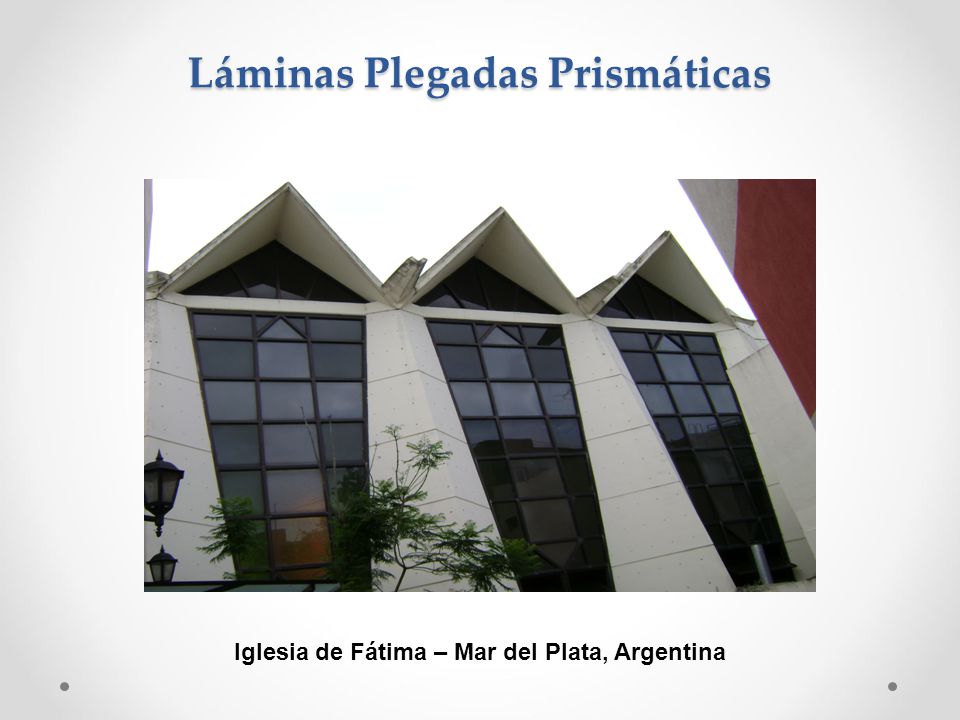

Iglesia de Fátima – Mar del Plata, Argentina

7 Láminas Plegadas Prismáticas

8 Láminas Plegadas Piramidales

9 Láminas Plegadas Piramidales
Iglesia Le Corbusier - Francia

10 Elementos que integran las Láminas Plegadas

11 Orden de medidas

12 Las láminas pueden encontrarse solas, en múltiples tramos ó múltiples ondas

13 Comportamiento Estructural
El funcionamiento estructural, de las láminas plegadas prismáticas es espacial. Transversalmente trabaja como losa Longitudinalmente trabaja como viga

14 Funcionamiento transversal como losa

15 Funcionamiento longitudinal como viga

16 Cada lámina apoya sobre el tímpano mediante esfuerzos tangenciales

17 Comportamiento Estructural

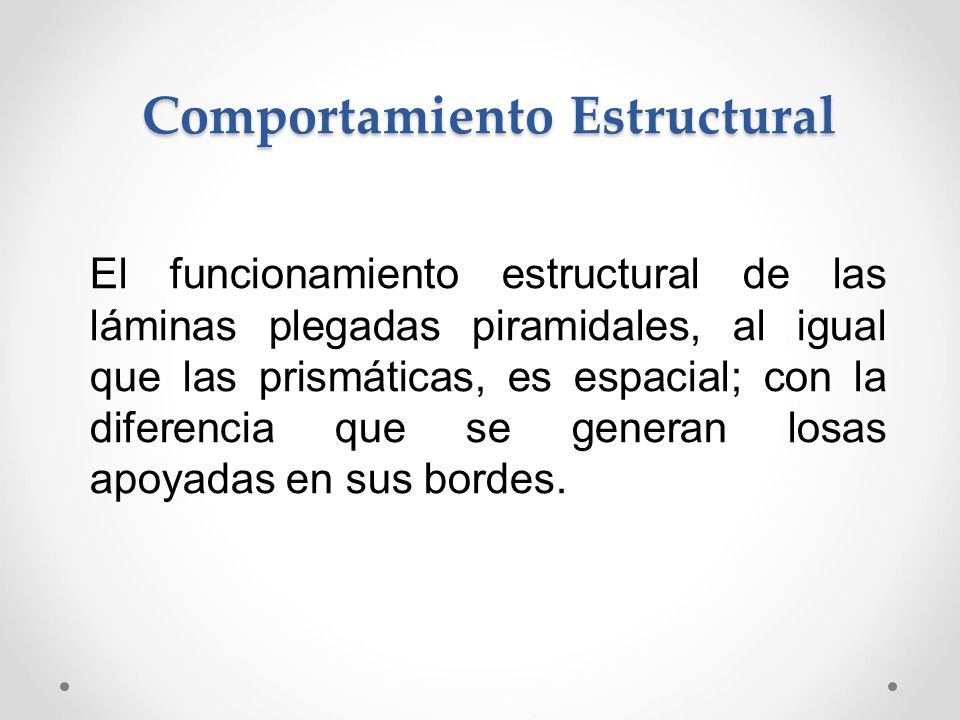

El funcionamiento estructural de las láminas plegadas piramidales, al igual que las prismáticas, es espacial; con la diferencia que se generan losas apoyadas en sus bordes.

18 Comportamiento Estructural
