1 Congreso Internacional de Distribución Eléctrica
Utilización de Reconectador por Pulsos en Alimentadores Aéreos de Media Tensión Ing. Marcelo Cassin AREA OPERACIONES – EPE SF Buenos Aires, Argentina al 29 de Septiembre de 2010

2 Reconectador por pulsos para MT
Presentación del problema Análisis Aplicaciones y conclusiones Diapositiva 1

3 Reconectador por pulsos para MT
Características geográficas de la provincia de Santa Fe y de la topología eléctrica de la red. Distribuidores aéreos de MT de decenas de km de longitud. Elevados tiempos de recorrido. Interferencias regionales (aves, vegetación, vandalismo, etc.) Necesidad de reducción de tiempos de reposición y de preservación del equipamientos asociado a la salida de MT. Diapositiva 2

4 Reconectador por pulsos para MT

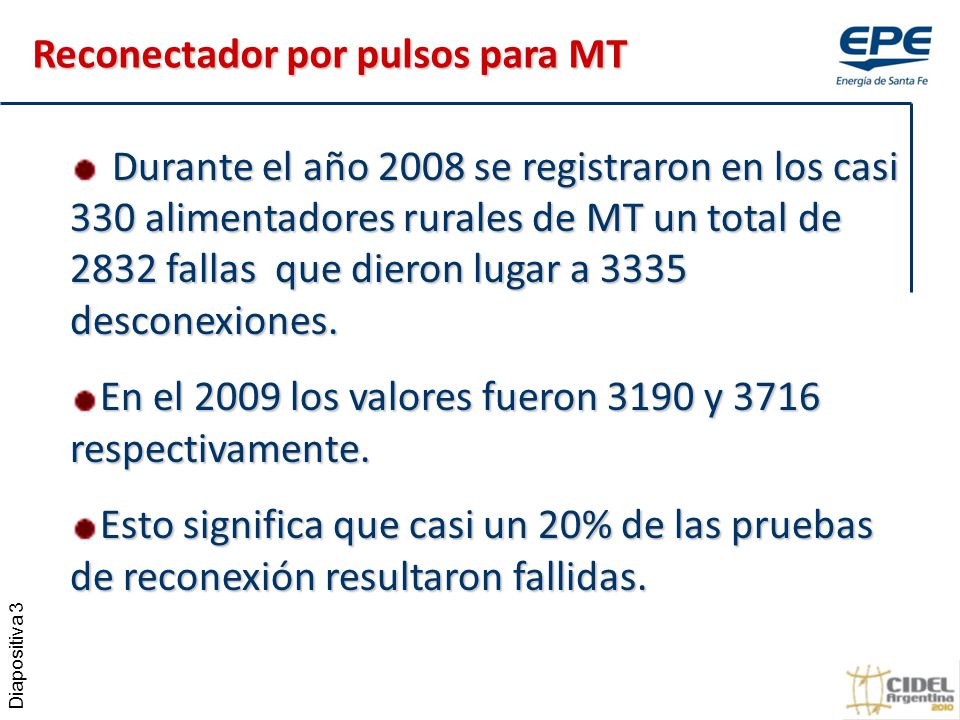

Durante el año 2008 se registraron en los casi 330 alimentadores rurales de MT un total de 2832 fallas que dieron lugar a 3335 desconexiones. En el 2009 los valores fueron 3190 y 3716 respectivamente. Esto significa que casi un 20% de las pruebas de reconexión resultaron fallidas. Diapositiva 3

5 Reconectador por pulsos para MT
Cada cierre sobre falla => una cantidad significativa de energía, lo que tiene como resultado: esfuerzos térmicos y dinámicos que profundizan aún las consecuencias del defecto. degradación de la calidad de producto debida a huecos de U asociados a c/prueba. Diapositiva 4

6 Reconectador por pulsos para MT

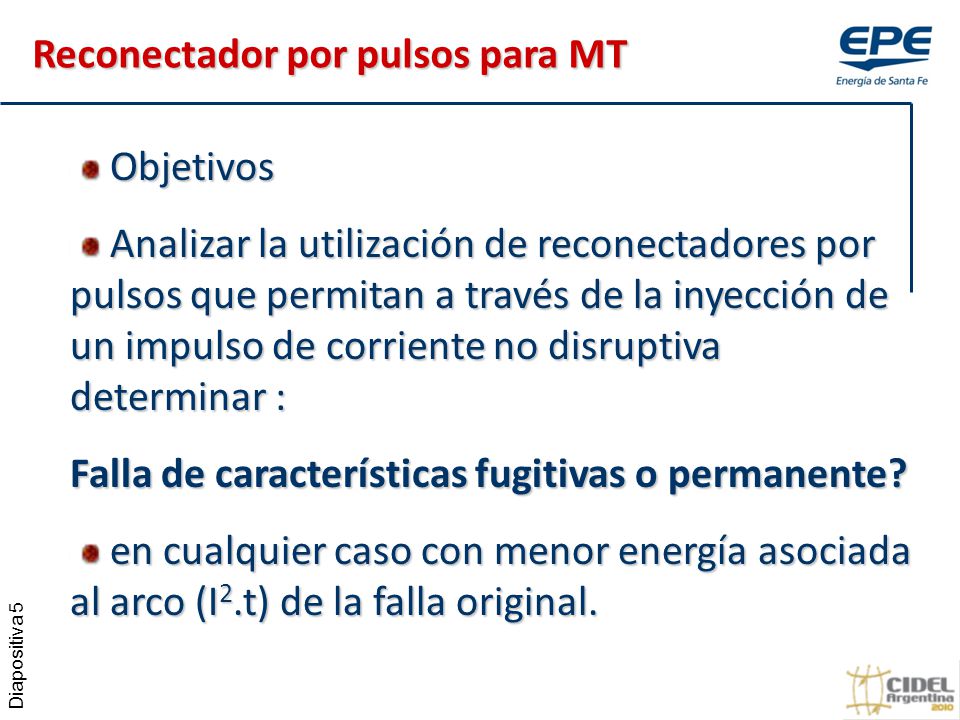

Objetivos Analizar la utilización de reconectadores por pulsos que permitan a través de la inyección de un impulso de corriente no disruptiva determinar : Falla de características fugitivas o permanente? en cualquier caso con menor energía asociada al arco (I2.t) de la falla original. Diapositiva 5

7 Reconectador por pulsos para MT

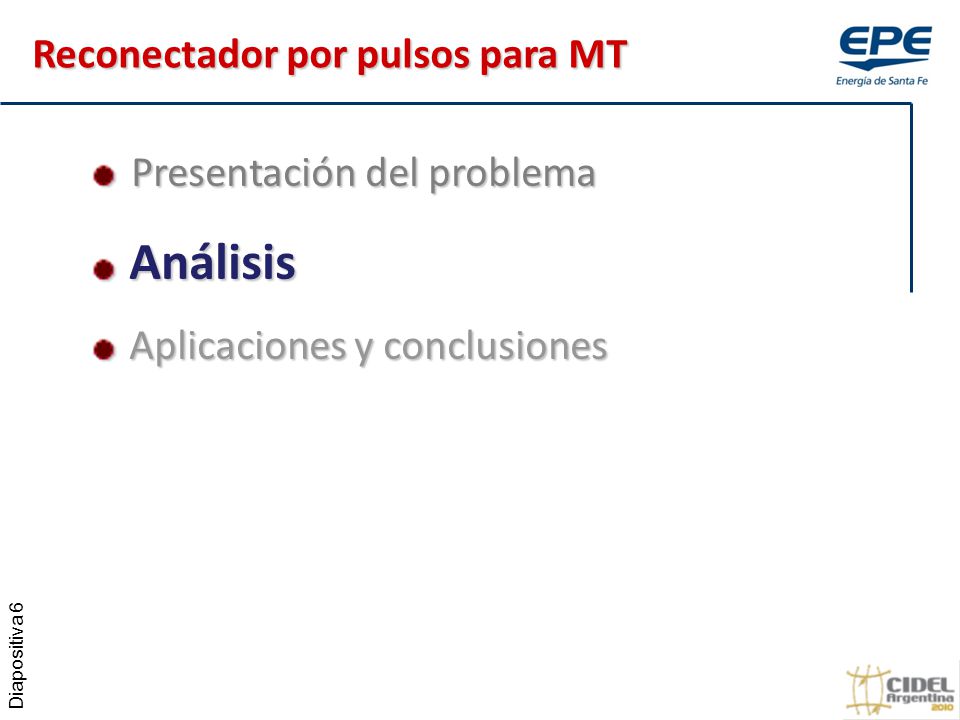

Presentación del problema Análisis Aplicaciones y conclusiones Diapositiva 6

8 Reconectador por pulsos para MT
Análisis y descripción tecnológica Un reconectador por pulsos es un interruptor cuyos contactos son capaces de abrir y cerrar un circuito de manera muy rápida y que además tiene la capacidad de determinar si el alimentador se encuentra bajo falla impidiendo que para ello se establezca la máxima corriente de corto correspondiente a dicha contingencia. Diapoitiva 7

9 Reconectador por pulsos para MT
Cierre de contactos en el momento en que la onda de tensión pasa por su valor máximo => menor valor de corriente de corto posible. Diapositiva 8

10 Reconectador por pulsos para MT
Reconec. convencional vs. Reconec. por pulsos Energía puesta en juego Diapositiva 9

11 Reconectador por pulsos para MT
Reconec. convencional vs. Reconec. por pulsos Energía asociada a la disrupción por arco en una falla típica en MT. Diapositiva 10

12 Reconectador por pulsos para MT
Reconec. por pulsos Duración del pulso: 5 ms El valor de Ipulso es mayor que la Icarga máxima pero menor que la Icc. Si el valor de Ipulso es del orden de la menor Icc  Icarga => estado indeterminado => que la acción posterior será a favor de un cierre de prueba. Diapositiva 11

13 Reconectador por pulsos para MT
Reconec. convencional Oscilografía Diapositiva 12

14 Reconectador por pulsos para MT
Reconec. por pulsos Oscilografía Diapositiva 13

15 Reconectador por pulsos para MT
Operación de la red Metodología actual: deseng. por protección de los interruptores de alimentadores aéreos de MT, se realiza una prueba de reconexión, generalmente vía telecontrol (dependiendo del riesgo asociado a las características urbanas o de densidad poblacional en la que se desarrolla el tendido) Diapositiva 14

16 Reconectador por pulsos para MT
Metodología actual: si la reconexión es negativa el operador del Centro de Control informa al personal de operación y mantenimiento local. recorrido, aislamiento para realimentación o reparación. Diapositiva 15

17 Reconectador por pulsos para MT
Metodología propuesta: Alimentador radial Secuencia operativa: reposición automática Se define o no la existencia de falla permanente. Tramo afectado. Diapositiva 16

18 Reconectador por pulsos para MT
Secuencia de operación. Alimentador radial Es ajuste A1 es distinto del que tienen el resto de los reconectadores en serie aguas abajo del primero. Supondremos que resulta dificultoso seleccionar curvas que permitan respetar intervalos de selectividad entre A2 y A5 por lo que todos responderán a la misma curva Diapositiva 17

19 Reconectador por pulsos para MT
Secuencia de operación. Alimentador anillado Operación normal: anillo abierto Posibilidad de reconfiguración Diapositiva 18

20 Reconectador por pulsos para MT
Operación y Mantenimiento Montaje independiente. sensores, unidad de control integrada, descargadores de sobretensiones, montados en la base. Telecontrol. Configuración en fábrica o después de montado utilizando una PC portátil con capacidad de red inalámbrica. Un módulo de memoria de respaldo. Diapositiva 19

21 Reconectador por pulsos para MT
Diapositiva 20

22 Reconectador por pulsos para MT

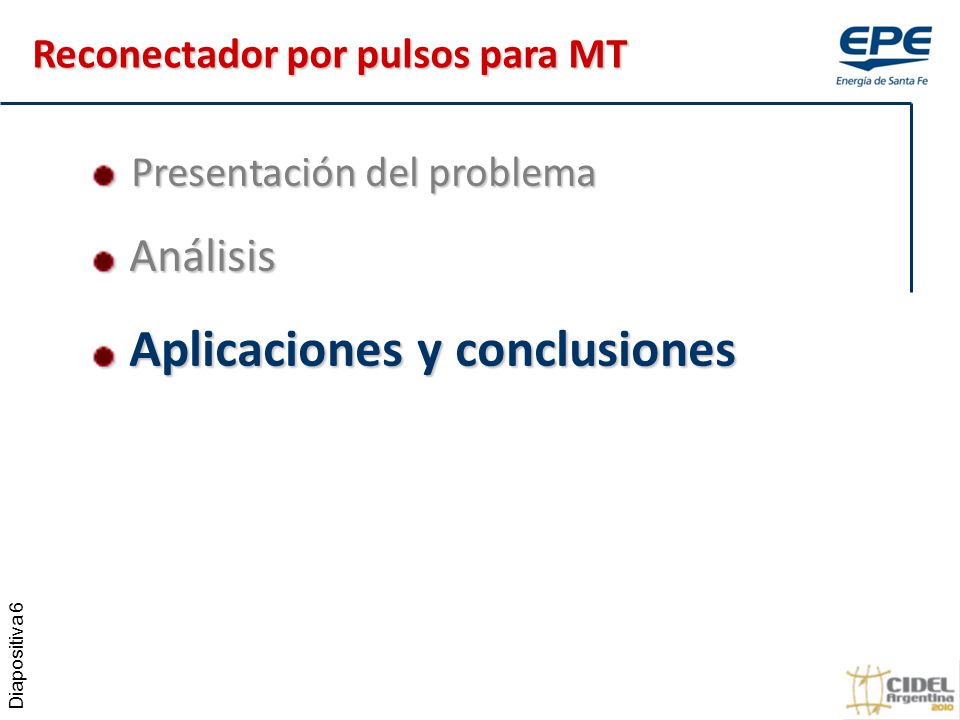

Presentación del problema Análisis Aplicaciones y conclusiones Diapositiva 6

23 Reconectador por pulsos para MT
Conclusiones Reducción de daños provocados por estrés térmico y mecánico Reducción de costos por daños en equipos Aumento de la vida útil de la instalación Mejora sustancial de la calidad de servicio. Reducción de los tiempos de reposición y por lo tanto de energía no suministrada. Diapositiva 21

24 Muchas Gracias Diapositiva 22
