1 Modelo de la pluma gausiana)
Emisión continua Modelo de la pluma gausiana) H Altura efectiva Hs Altura de la chimenea v Velocidad del viento σy, σz Desviaciones estándar

2 La pluma gausiana como promedio temporal

3

4

5

6 Modelo de la pluma gausiana
h -h Región de reflexión Fuente virtual Fuente real Superficie del suelo h z = 0 x z - h z Punto de interés 1.- Emisión continua y estacionaria procedente de una fuente puntual 2.- Condiciones meteorológicas uniformes y estacionarias (vientos y estabilidad atmosférica) 3.- Terreno plano 4.- Material conservativo 5.- Reflexión total del material en la superficie del suelo 6.- Inexistencia de inversiones térmicas elevadas que limiten el transporte vertical del contaminante

7 Ecuación de la pluma gausiana
(3) c(x,y,z) = concentración del contaminante en el punto (x,y,z), en g/m3 Q = emisión de contaminante, en g/s. U = velocidad del viento sobre el eje x a la altura de la fuente emisora, en m/s. y= desviación estándar de la distribución gausiana sobre el eje y en m. z = desviación estándar de la distribución gausiana sobre el eje z en m. h=hf+h = altura efectiva de la fuente, en m. hf = altura física de la fuente, en m. h = altura de ascenso de la emisión, en m.

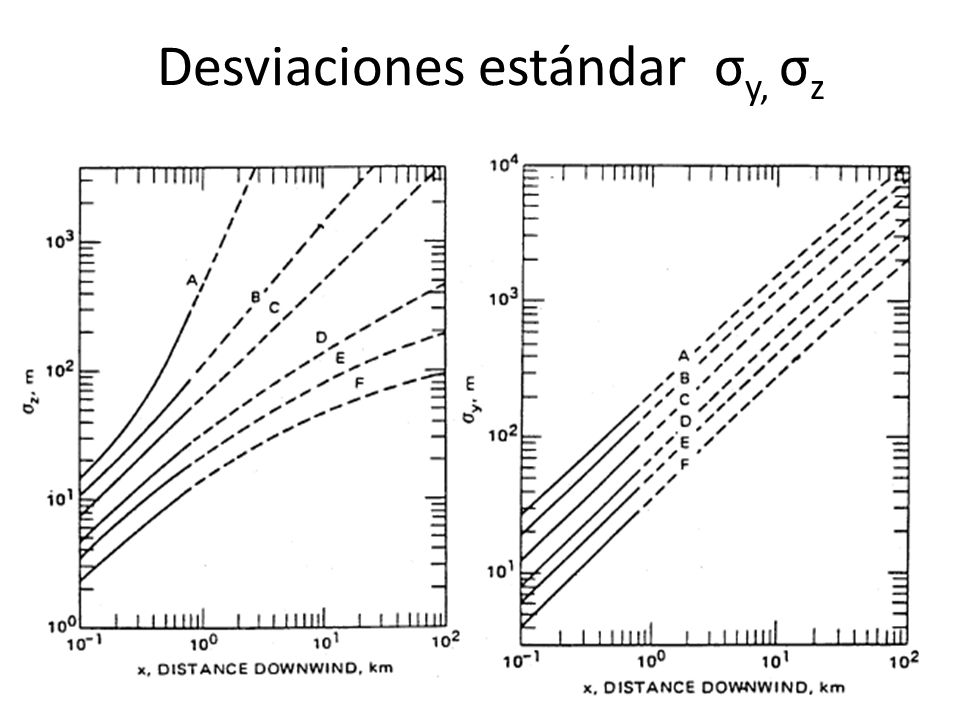

8 Desviaciones estándar σy, σz

9 a b c d x (m) <500 >500 <10000 >10000 A 0.0383 1.281 2.089 0.495 0.606 0.873 0.851 B 0.1393 0.0494 0.9467 1.114 0.310 0.523 0.897 0.840 C 0.112 0.101 0.115 0.910 0.926 0.911 0.197 0.285 0.908 0.867 D 0.0856 0.259 0.737 0.865 0.687 0.564 0.122 0.193 0.916 E 0.1094 0.2452 0.9204 0.7657 0.6358 0.4805 0.0934 0.141 0.912 0.868 F 0.1930 1.505 0.805 0.6072 0.3662 0.0625 0.0923 0.869 Tabla 2 Coeficientes para generar valores de la desviaciones estándar y y z

10 (Método de primera aproximación)
Cálculo de Niveles de contaminación en lapsos mayores a 1 hora. (Método de primera aproximación) Tiempo promedio Factor multiplicador 3 horas 0.9 (0.1) 8 horas 0.7 (0.2) 24 horas 0.4 (0.2) 365 días 0.08 (0.2) Factores para estimar concentraciones máximas en periodos mayores a 1 hora[1] [1] U.S. EPA “Screening Procedures for Estimating the Air Quality Impact of Stationary Sources, Revised. EPA-450/R Environmental Protection Agency. Research Triangle Park, NC

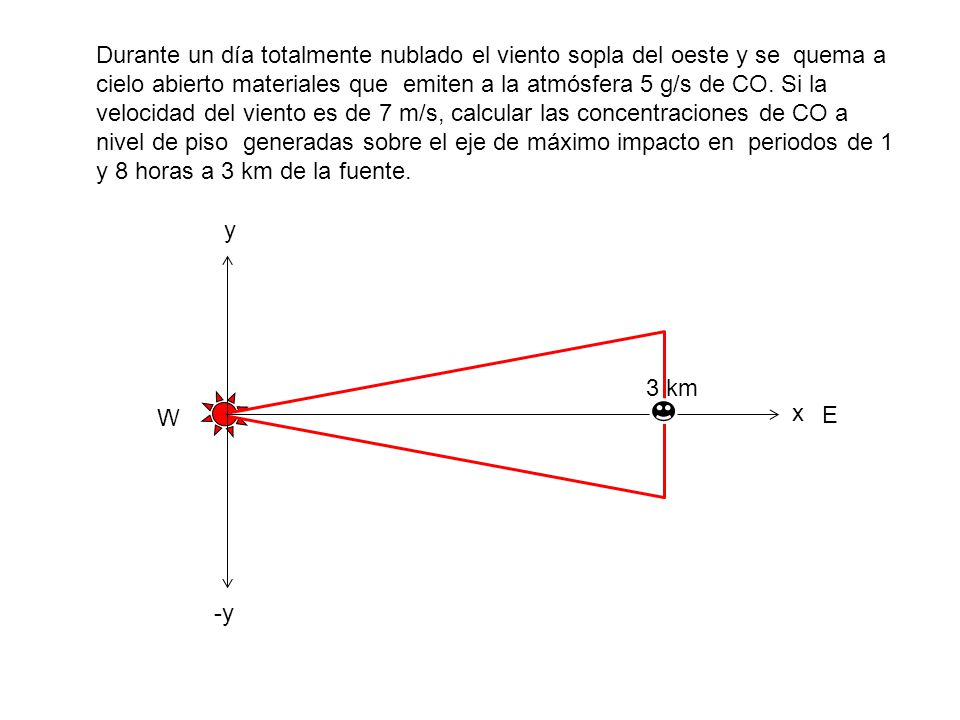

11 Durante un día totalmente nublado el viento sopla del oeste y se quema a cielo abierto materiales que emiten a la atmósfera 5 g/s de CO. Si la velocidad del viento es de 7 m/s, calcular las concentraciones de CO a nivel de piso generadas sobre el eje de máximo impacto en periodos de 1 y 8 horas a 3 km de la fuente. y x -y 3 km W E

12 En el problema anteri11.2or, determine la concentración generada si el viento proviene del WSW
y x -y ENE WSW 3 km 22.5
