1 Construcción de compiladores con Haskell
José María Carmona Cejudo Briseida Sarasola Gutiérrez

2 Índice Motivación ¿Qué es un compilador? Técnicas en Haskell estándar
Historia Esquema de un compilador Técnicas en Haskell estándar Análisis monádico Herramientas software Alex Happy (Frown) Parsec ¿Qué podemos concluir? Bibliografía

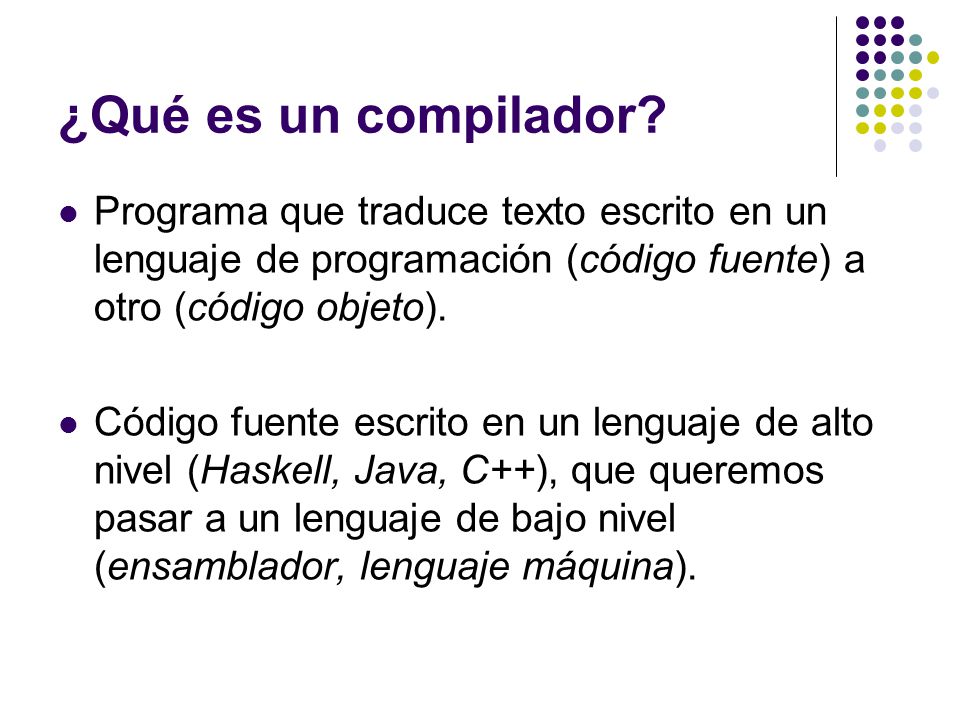

3 ¿Qué es un compilador? Programa que traduce texto escrito en un lenguaje de programación (código fuente) a otro (código objeto). Código fuente escrito en un lenguaje de alto nivel (Haskell, Java, C++), que queremos pasar a un lenguaje de bajo nivel (ensamblador, lenguaje máquina).

4 Un poco de historia (I) En principio, se programaba en código binario.
Años 40: Se crean mnemotécnicos para las operaciones binarias, usando los ordenadores para traducirlos a código máquina. Años 50: Nacen lenguajes de alto nivel, para crear programas más independientes de la máquina. Primer compilador: Fortran, Equipo de J. Backus, de IBM.

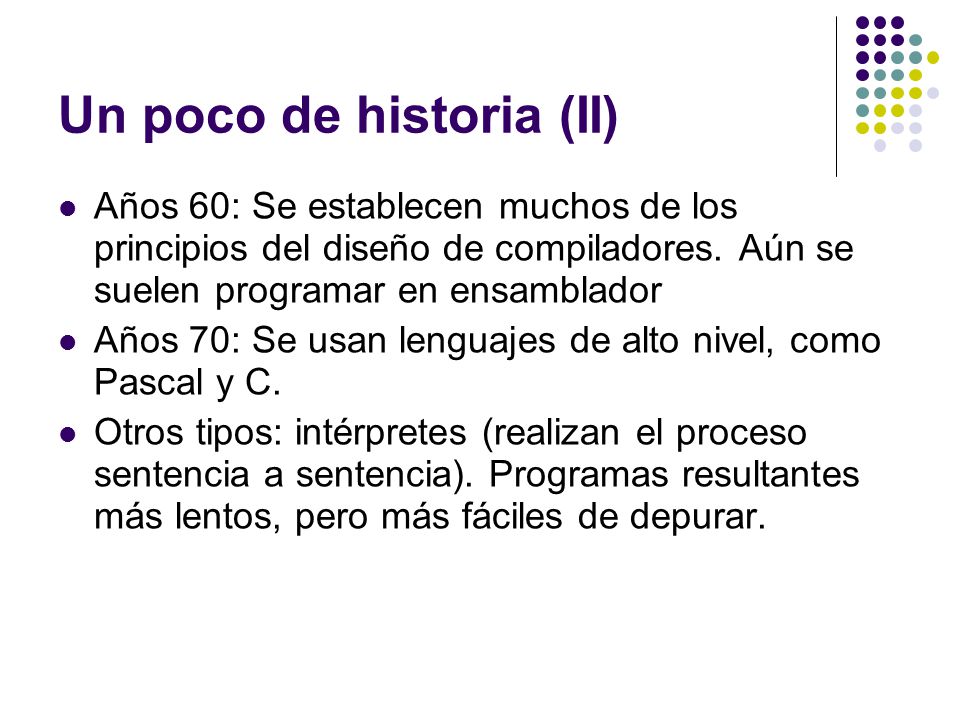

5 Un poco de historia (II)
Años 60: Se establecen muchos de los principios del diseño de compiladores. Aún se suelen programar en ensamblador Años 70: Se usan lenguajes de alto nivel, como Pascal y C. Otros tipos: intérpretes (realizan el proceso sentencia a sentencia). Programas resultantes más lentos, pero más fáciles de depurar.

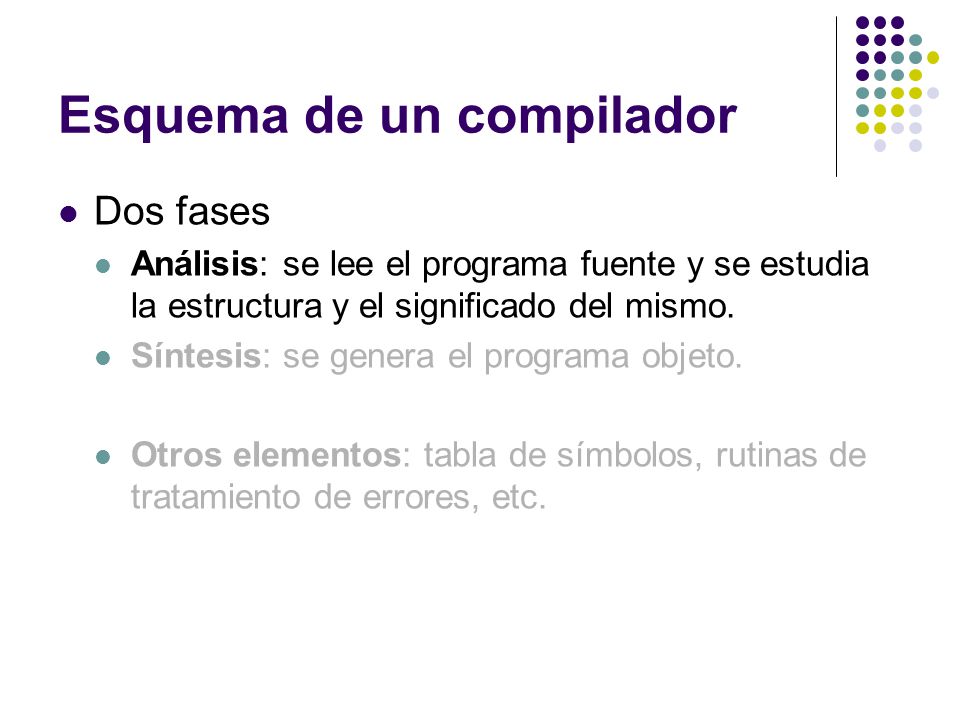

6 Esquema de un compilador
Dos fases Análisis: se lee el programa fuente y se estudia la estructura y el significado del mismo. Síntesis: se genera el programa objeto. Otros elementos: tabla de símbolos, rutinas de tratamiento de errores, etc.

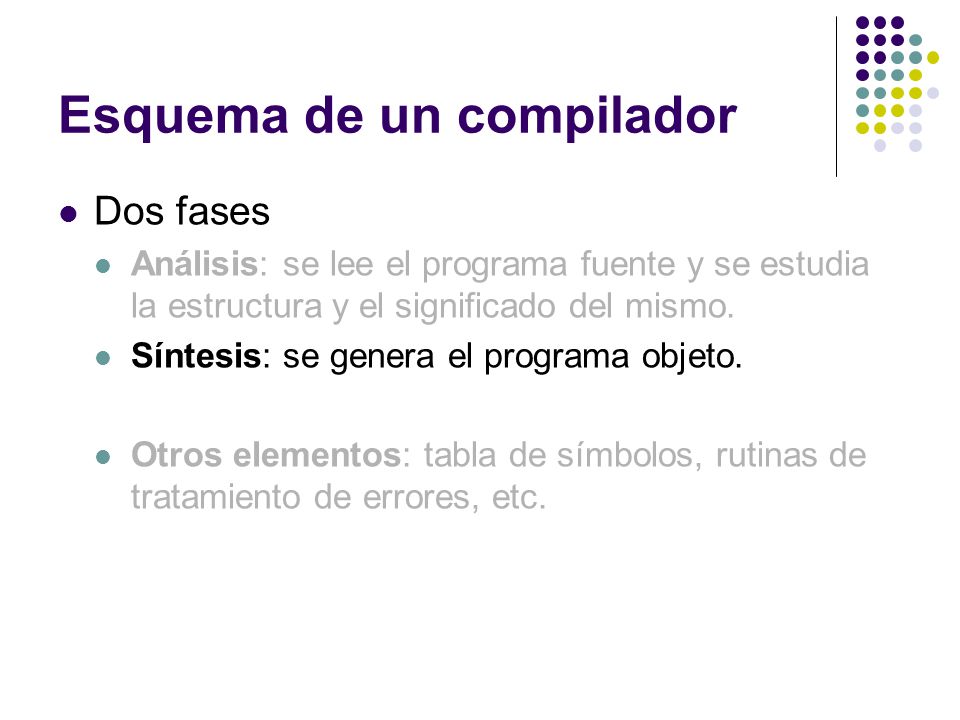

7 Esquema de un compilador
Dos fases Análisis: se lee el programa fuente y se estudia la estructura y el significado del mismo. Síntesis: se genera el programa objeto. Otros elementos: tabla de símbolos, rutinas de tratamiento de errores, etc.

8 Esquema de un compilador
Dos fases Análisis: se lee el programa fuente y se estudia la estructura y el significado del mismo. Síntesis: se genera el programa objeto. Otros elementos: tabla de símbolos, rutinas de tratamiento de errores, etc.

9 Fase de análisis Tres fases Análisis léxico Análisis sintáctico
Análisis semántico

10 Fase de análisis Tres fases Análisis léxico: Análisis sintáctico
identificar símbolos, eliminar separadores, eliminar comentarios, crear símbolos de entrada al análisis sintáctico (tokens), descubrir errores. Análisis sintáctico Análisis semántico

11 Fase de análisis Tres fases Análisis léxico Análisis sintáctico:
comprobar que las sentencias que componen el texto fuente son correctas en el lenguaje, creando una representación interna que corresponde a la sentencia analizada. Análisis semántico

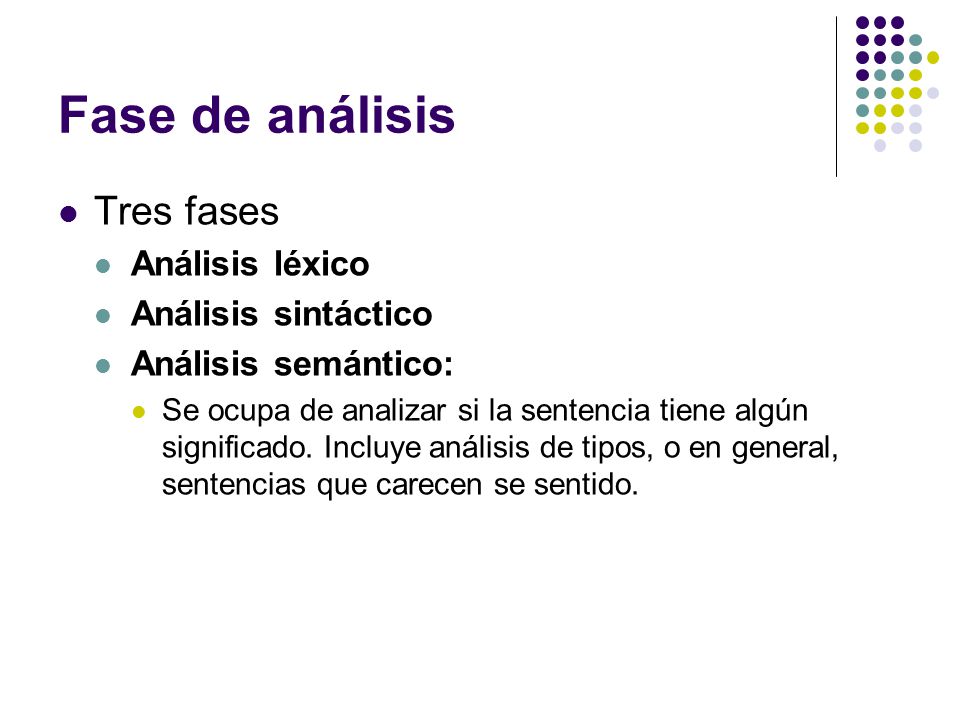

12 Fase de análisis Tres fases Análisis léxico Análisis sintáctico
Análisis semántico: Se ocupa de analizar si la sentencia tiene algún significado. Incluye análisis de tipos, o en general, sentencias que carecen se sentido.

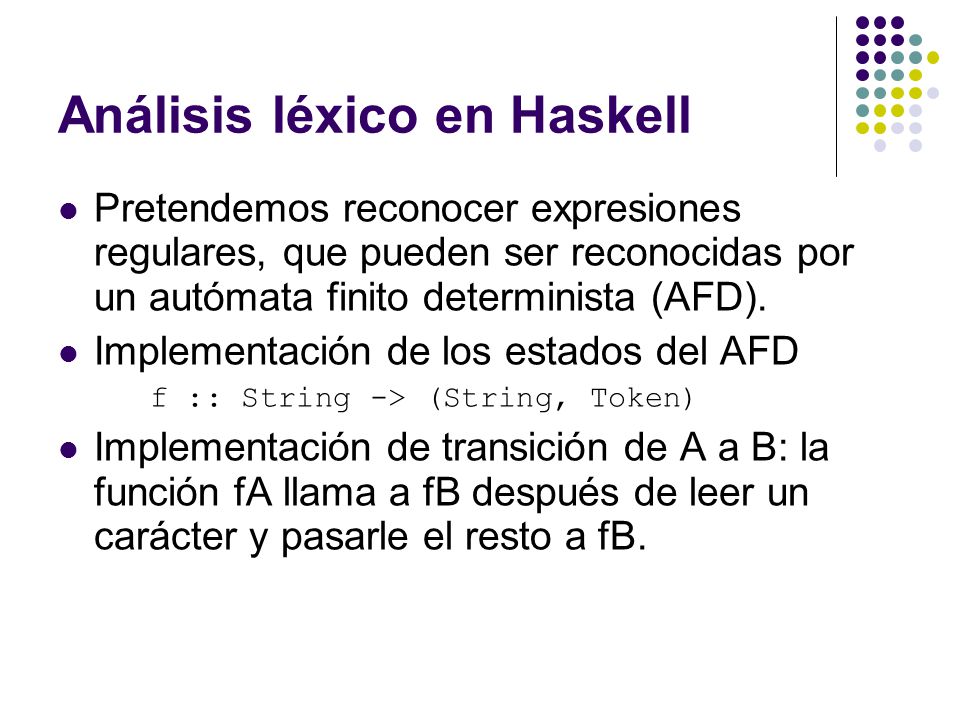

13 Análisis léxico en Haskell
Pretendemos reconocer expresiones regulares, que pueden ser reconocidas por un autómata finito determinista (AFD). Implementación de los estados del AFD f :: String -> (String, Token) Implementación de transición de A a B: la función fA llama a fB después de leer un carácter y pasarle el resto a fB.

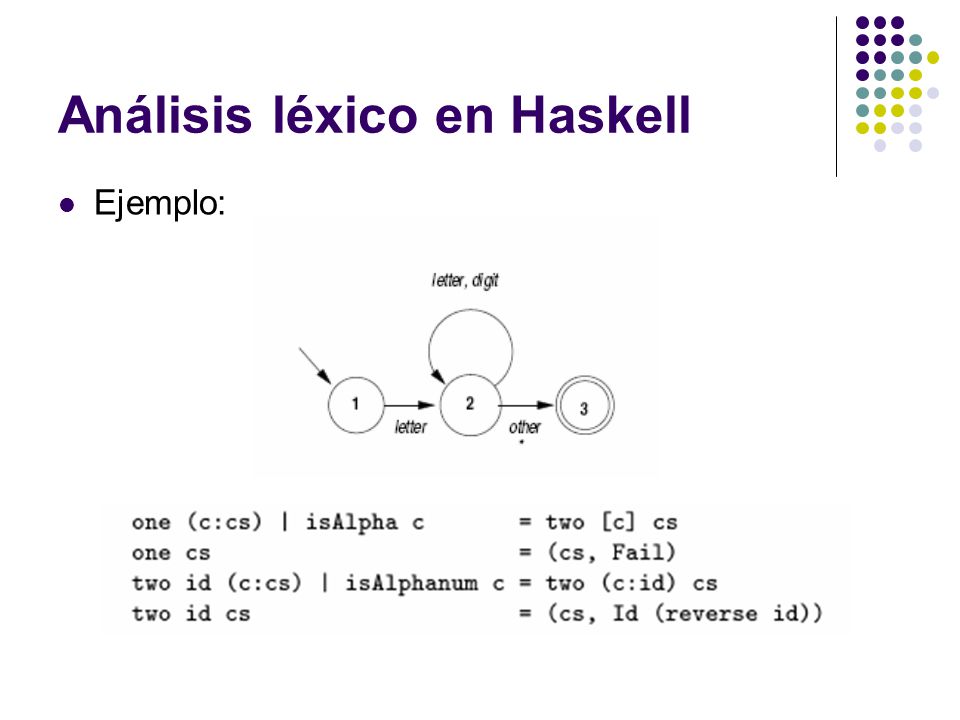

14 Análisis léxico en Haskell
Ejemplo:

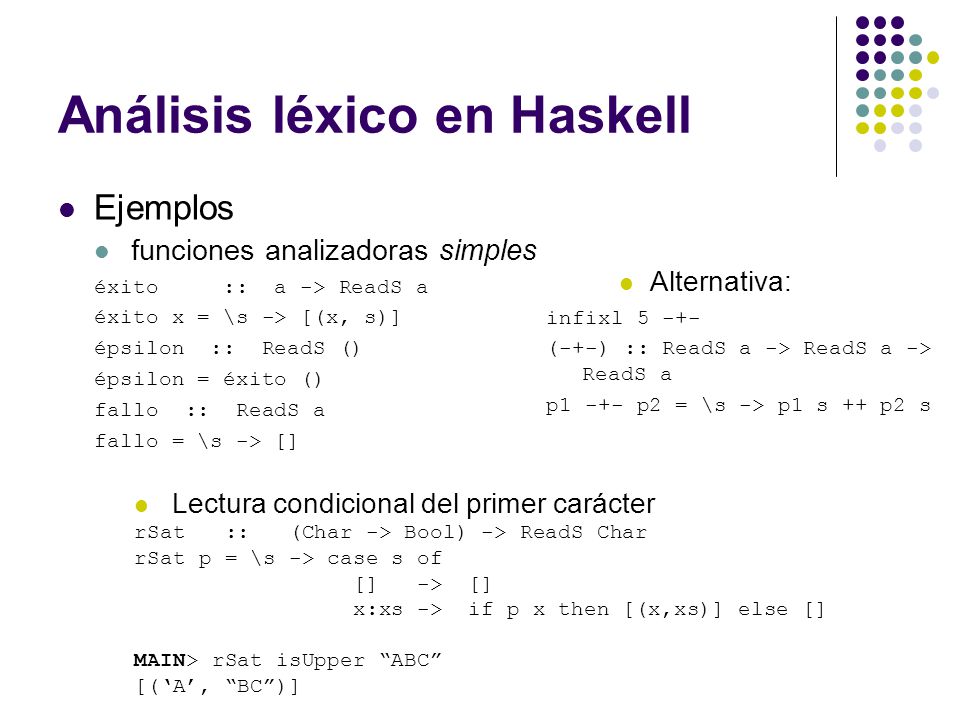

15 Análisis léxico en Haskell
Ejemplos funciones analizadoras simples éxito :: a -> ReadS a éxito x = \s -> [(x, s)] épsilon :: ReadS () épsilon = éxito () fallo :: ReadS a fallo = \s -> [] Alternativa: infixl 5 -+- (-+-) :: ReadS a -> ReadS a -> ReadS a p1 -+- p2 = \s -> p1 s ++ p2 s Lectura condicional del primer carácter rSat :: (Char -> Bool) -> ReadS Char rSat p = \s -> case s of [] -> [] x:xs -> if p x then [(x,xs)] else [] MAIN> rSat isUpper “ABC” [(‘A’, “BC”)]

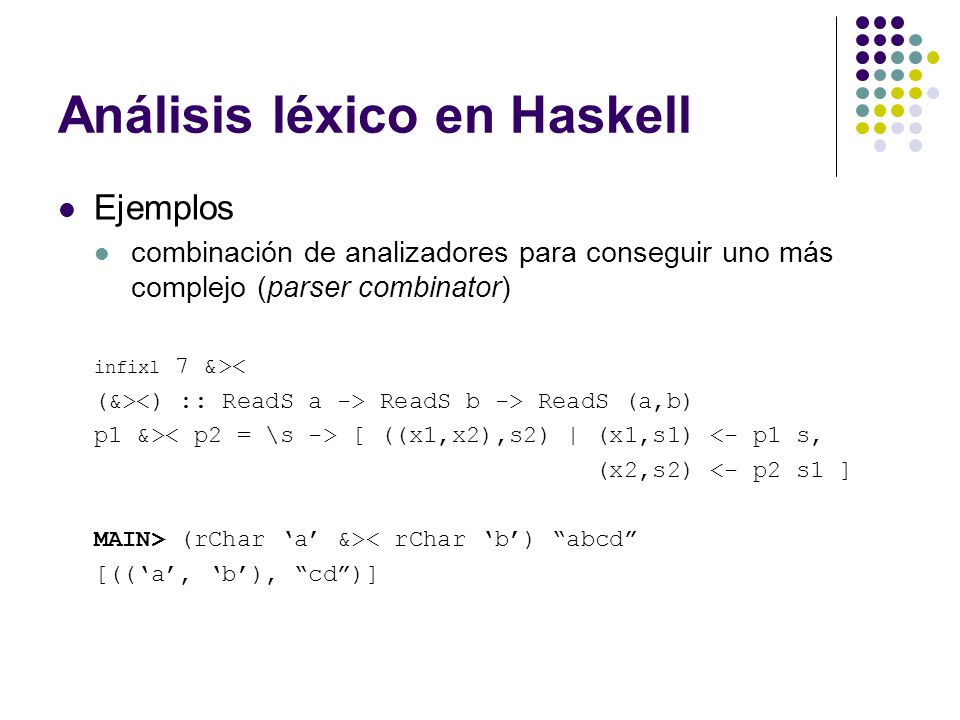

16 Análisis léxico en Haskell
Ejemplos combinación de analizadores para conseguir uno más complejo (parser combinator) infixl 7 &>< (&><) :: ReadS a -> ReadS b -> ReadS (a,b) p1 &>< p2 = \s -> [ ((x1,x2),s2) | (x1,s1) <- p1 s, (x2,s2) <- p2 s1 ] MAIN> (rChar ‘a’ &>< rChar ‘b’) “abcd” [((‘a’, ‘b’), “cd”)]

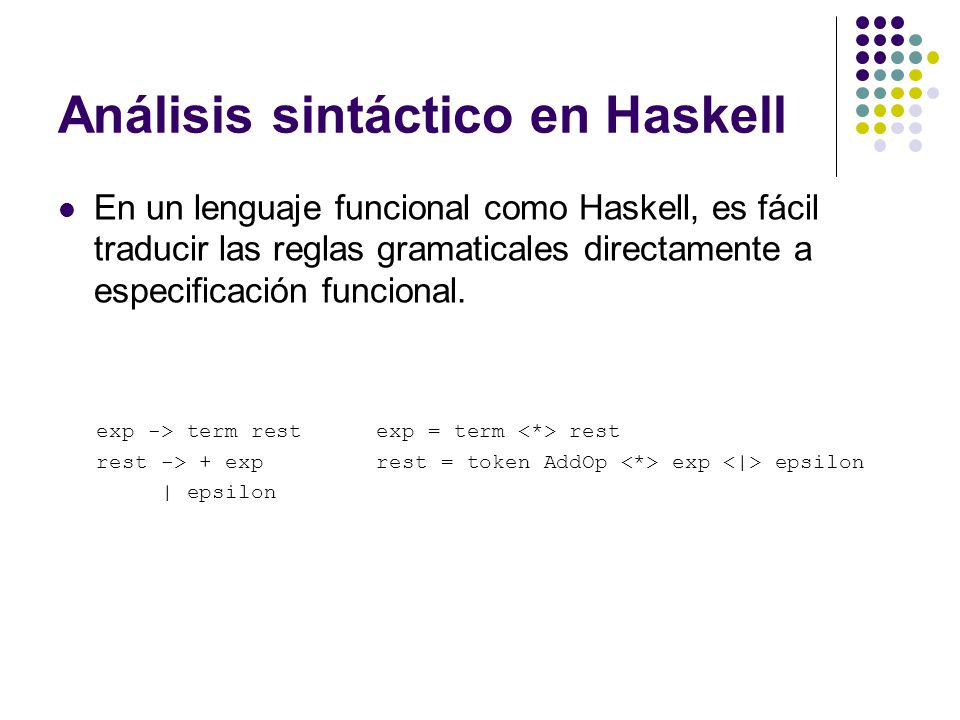

17 Análisis sintáctico en Haskell
En un lenguaje funcional como Haskell, es fácil traducir las reglas gramaticales directamente a especificación funcional. exp -> term rest rest -> + exp | epsilon exp = term <*> rest rest = token AddOp <*> exp <|> epsilon

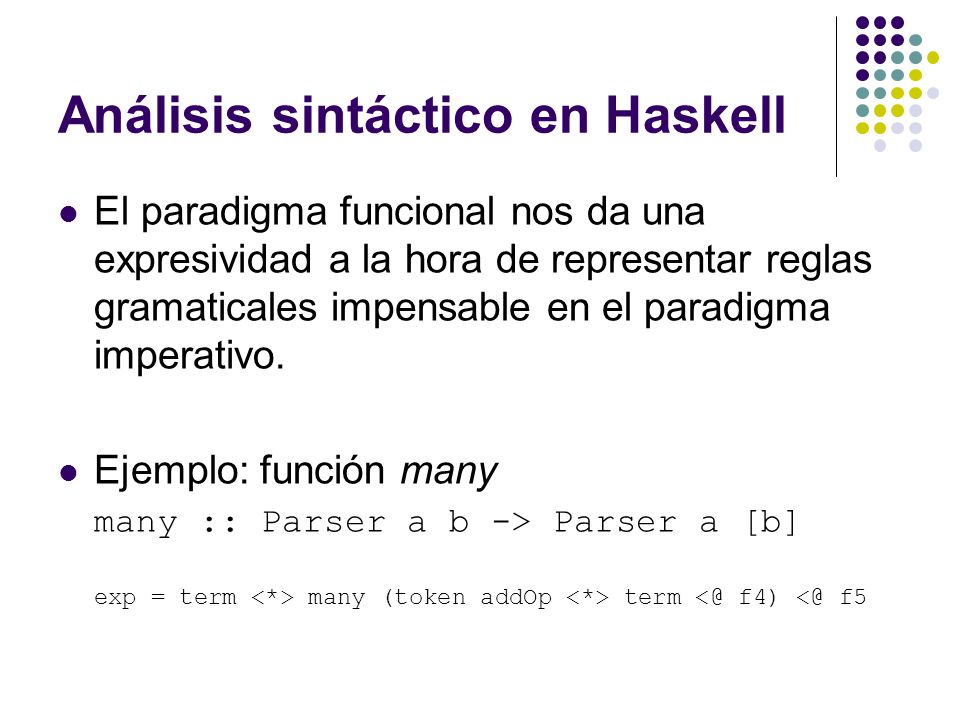

18 Análisis sintáctico en Haskell
El paradigma funcional nos da una expresividad a la hora de representar reglas gramaticales impensable en el paradigma imperativo. Ejemplo: función many many :: Parser a b -> Parser a [b] exp = term <*> many (token addOp <*> term f4) f5

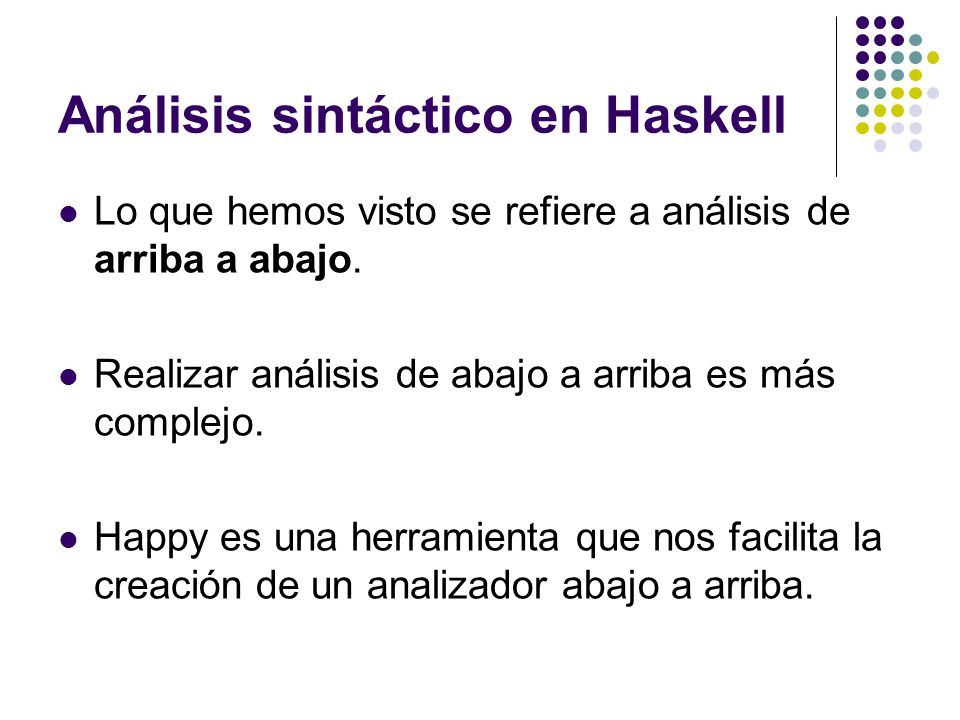

19 Análisis sintáctico en Haskell
Lo que hemos visto se refiere a análisis de arriba a abajo. Realizar análisis de abajo a arriba es más complejo. Happy es una herramienta que nos facilita la creación de un analizador abajo a arriba.

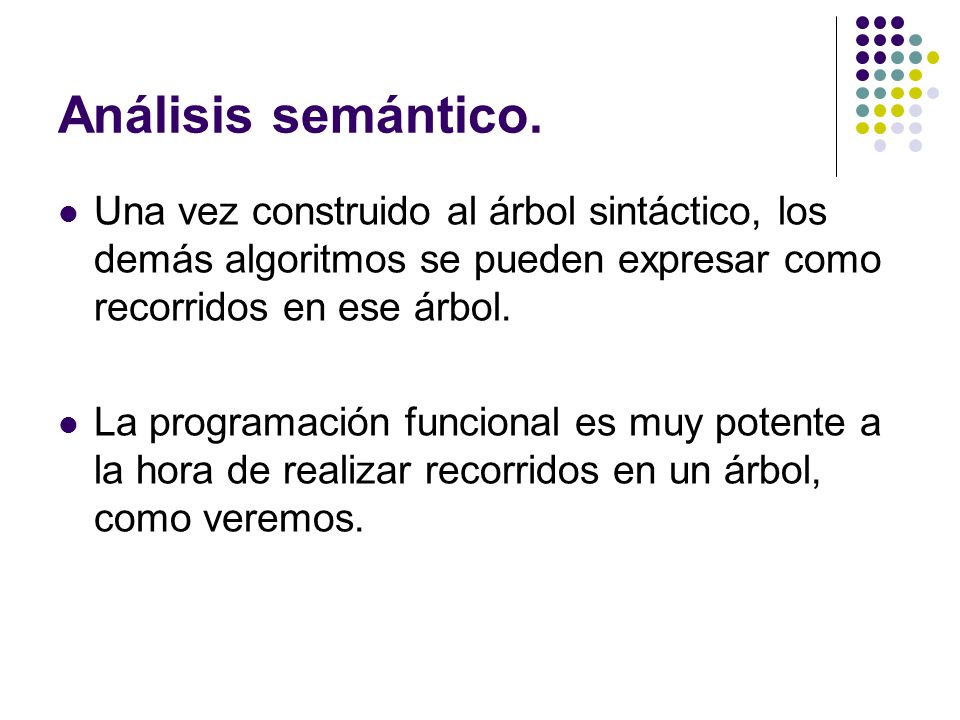

20 Análisis semántico. Una vez construido al árbol sintáctico, los demás algoritmos se pueden expresar como recorridos en ese árbol. La programación funcional es muy potente a la hora de realizar recorridos en un árbol, como veremos.

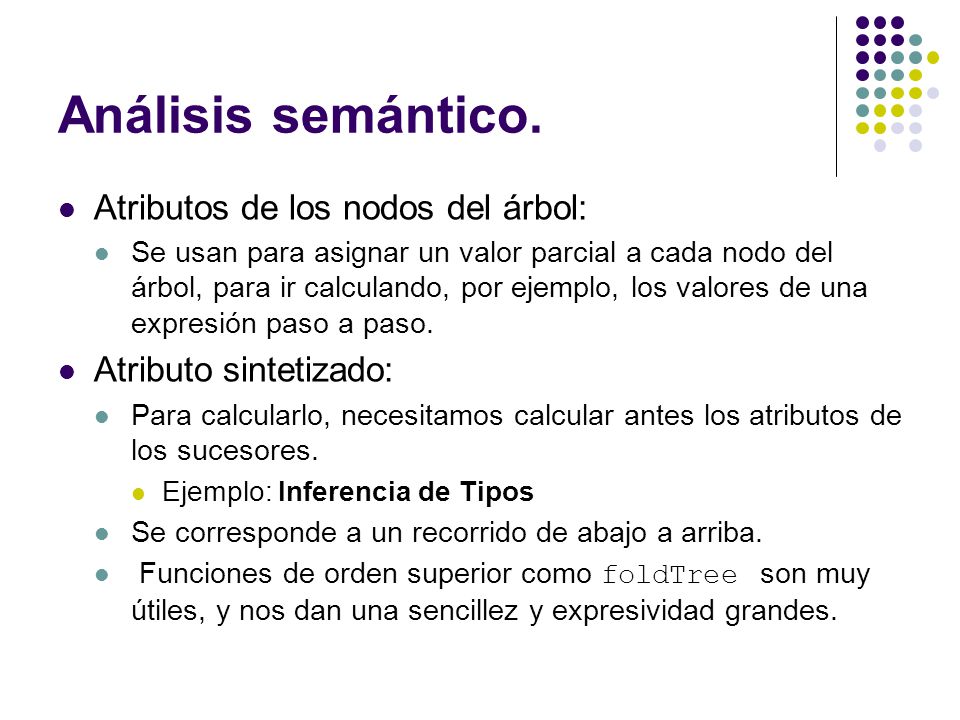

21 Análisis semántico. Atributos de los nodos del árbol:
Se usan para asignar un valor parcial a cada nodo del árbol, para ir calculando, por ejemplo, los valores de una expresión paso a paso. Atributo sintetizado: Para calcularlo, necesitamos calcular antes los atributos de los sucesores. Ejemplo: Inferencia de Tipos Se corresponde a un recorrido de abajo a arriba. Funciones de orden superior como foldTree son muy útiles, y nos dan una sencillez y expresividad grandes.

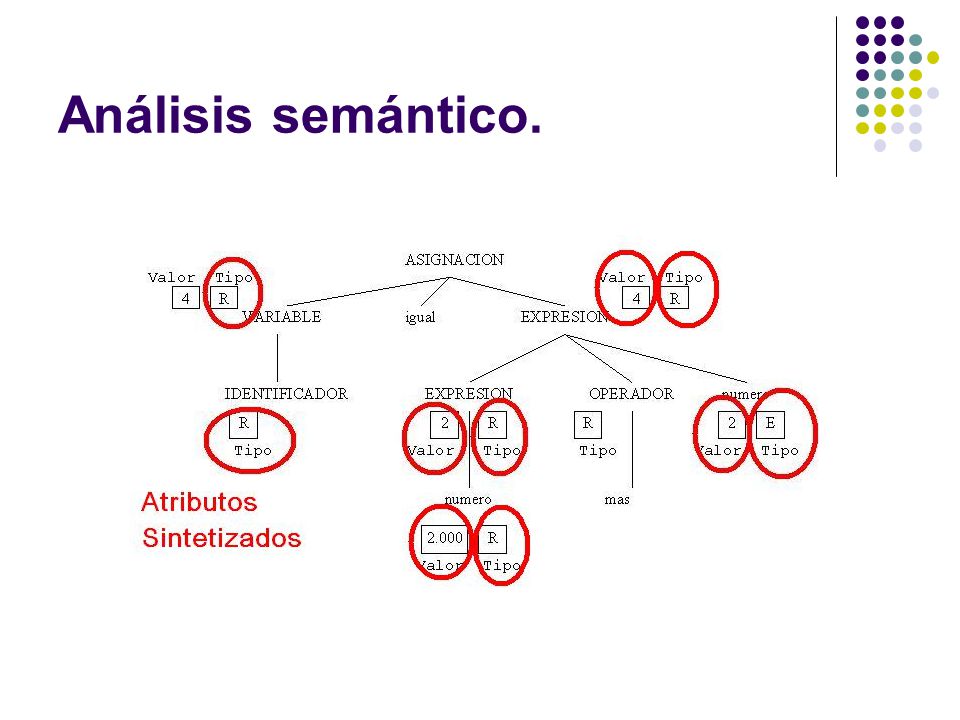

22 Análisis semántico.

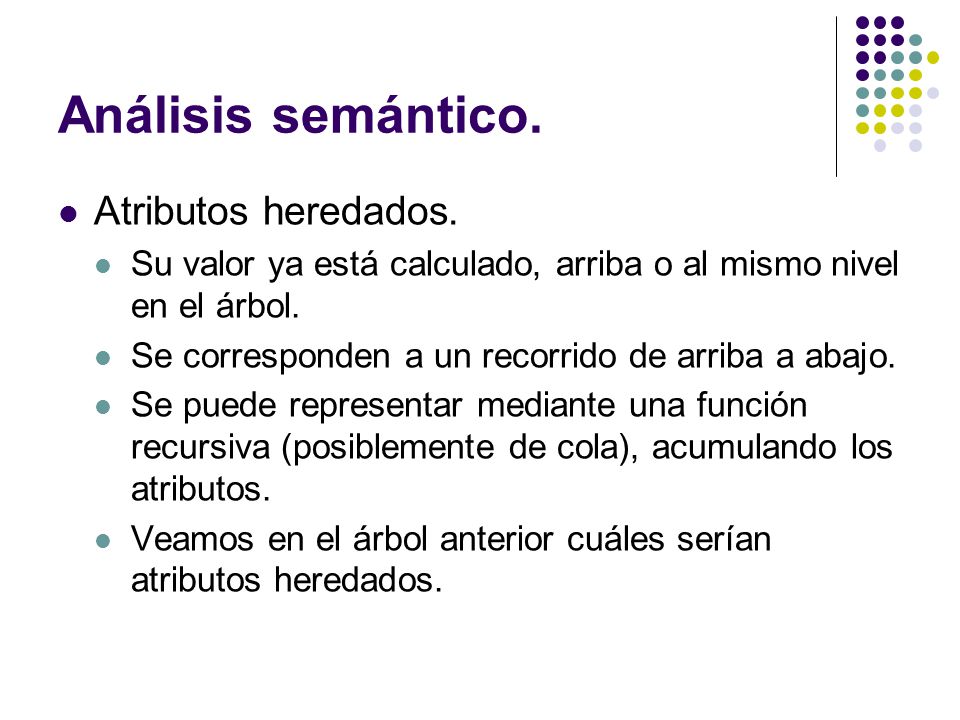

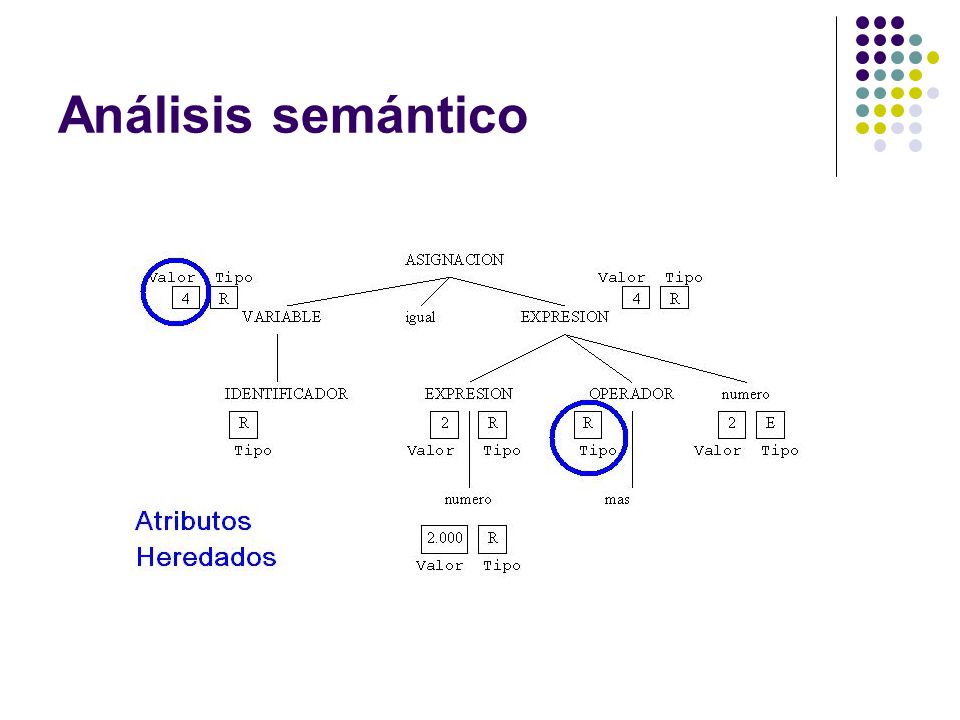

23 Análisis semántico. Atributos heredados.
Su valor ya está calculado, arriba o al mismo nivel en el árbol. Se corresponden a un recorrido de arriba a abajo. Se puede representar mediante una función recursiva (posiblemente de cola), acumulando los atributos. Veamos en el árbol anterior cuáles serían atributos heredados.

24 Análisis semántico

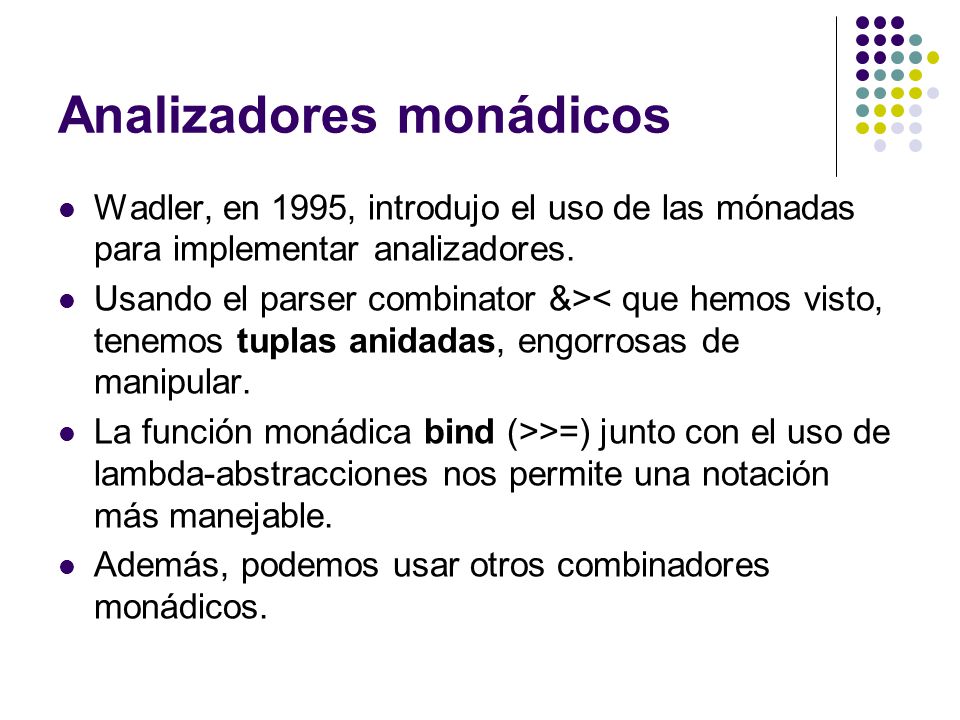

25 Analizadores monádicos
Wadler, en 1995, introdujo el uso de las mónadas para implementar analizadores. Usando el parser combinator &>< que hemos visto, tenemos tuplas anidadas, engorrosas de manipular. La función monádica bind (>>=) junto con el uso de lambda-abstracciones nos permite una notación más manejable. Además, podemos usar otros combinadores monádicos.

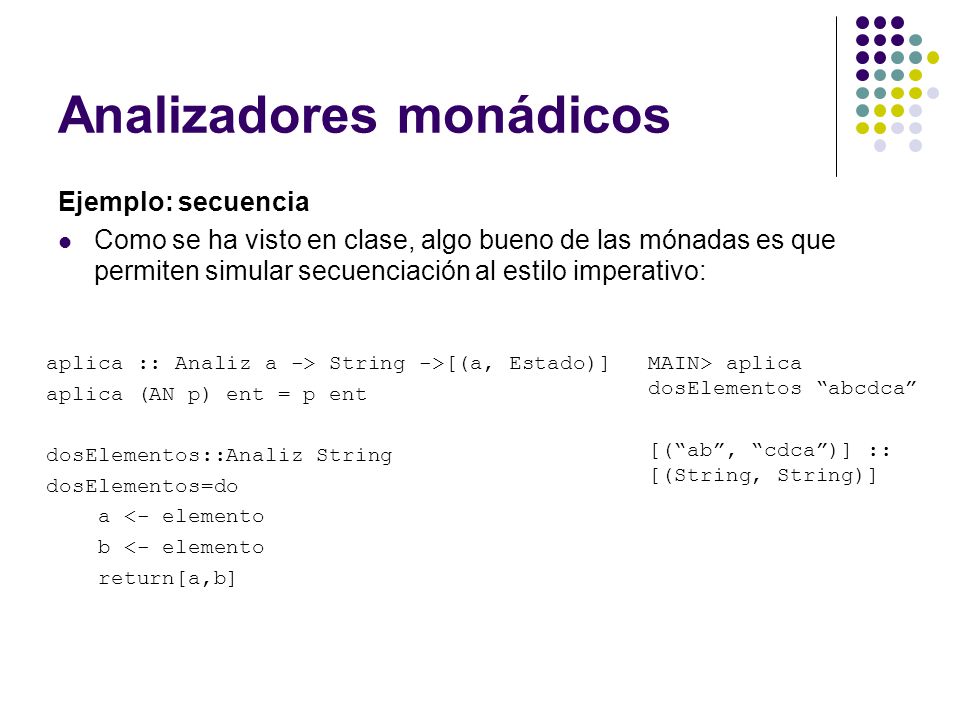

26 Analizadores monádicos
Ejemplo: secuencia Como se ha visto en clase, algo bueno de las mónadas es que permiten simular secuenciación al estilo imperativo: aplica :: Analiz a -> String ->[(a, Estado)] aplica (AN p) ent = p ent dosElementos::Analiz String dosElementos=do a <- elemento b <- elemento return[a,b] MAIN> aplica dosElementos “abcdca” [(“ab”, “cdca”)] :: [(String, String)]

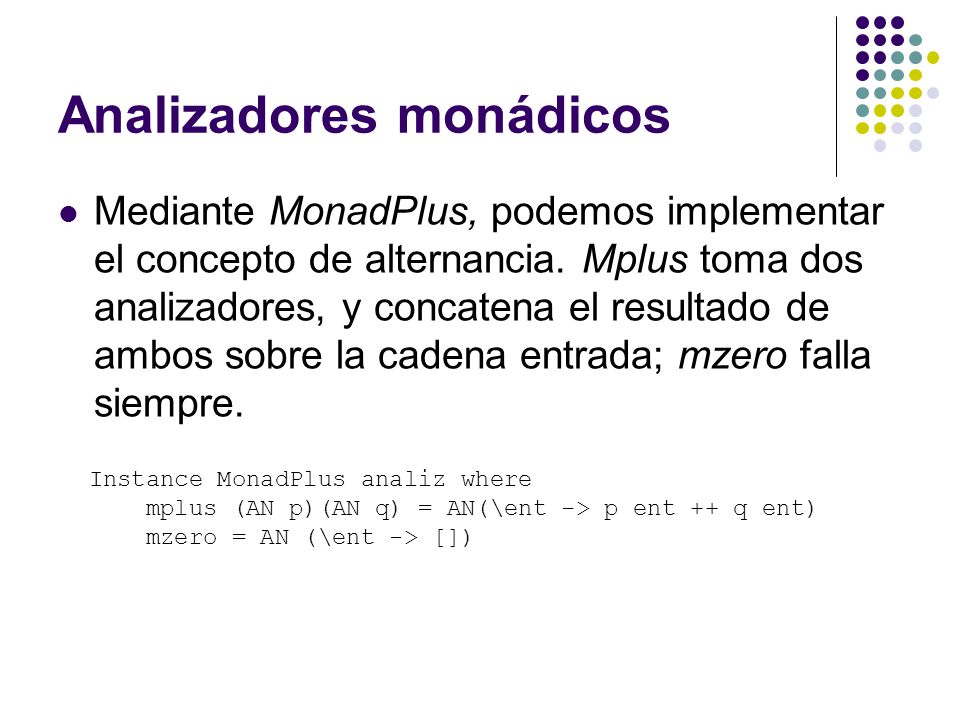

27 Analizadores monádicos
Mediante MonadPlus, podemos implementar el concepto de alternancia. Mplus toma dos analizadores, y concatena el resultado de ambos sobre la cadena entrada; mzero falla siempre. Instance MonadPlus analiz where mplus (AN p)(AN q) = AN(\ent -> p ent ++ q ent) mzero = AN (\ent -> [])

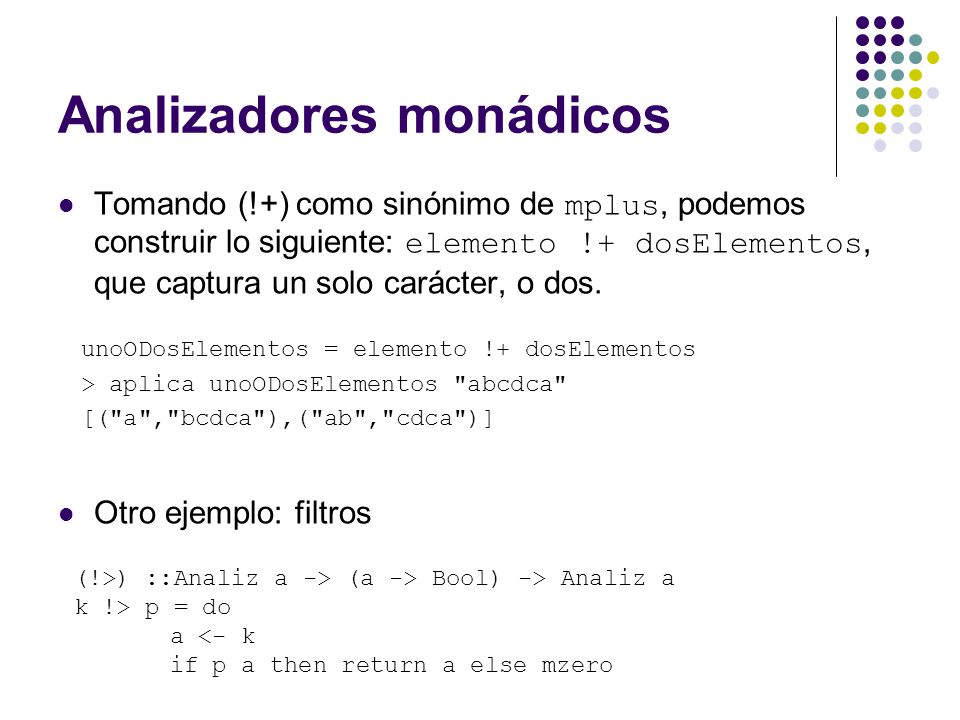

28 Analizadores monádicos
Tomando (!+) como sinónimo de mplus, podemos construir lo siguiente: elemento !+ dosElementos, que captura un solo carácter, o dos. Otro ejemplo: filtros unoODosElementos = elemento !+ dosElementos > aplica unoODosElementos "abcdca" [("a","bcdca"),("ab","cdca")] (!>) ::Analiz a -> (a -> Bool) -> Analiz a k !> p = do a <- k if p a then return a else mzero

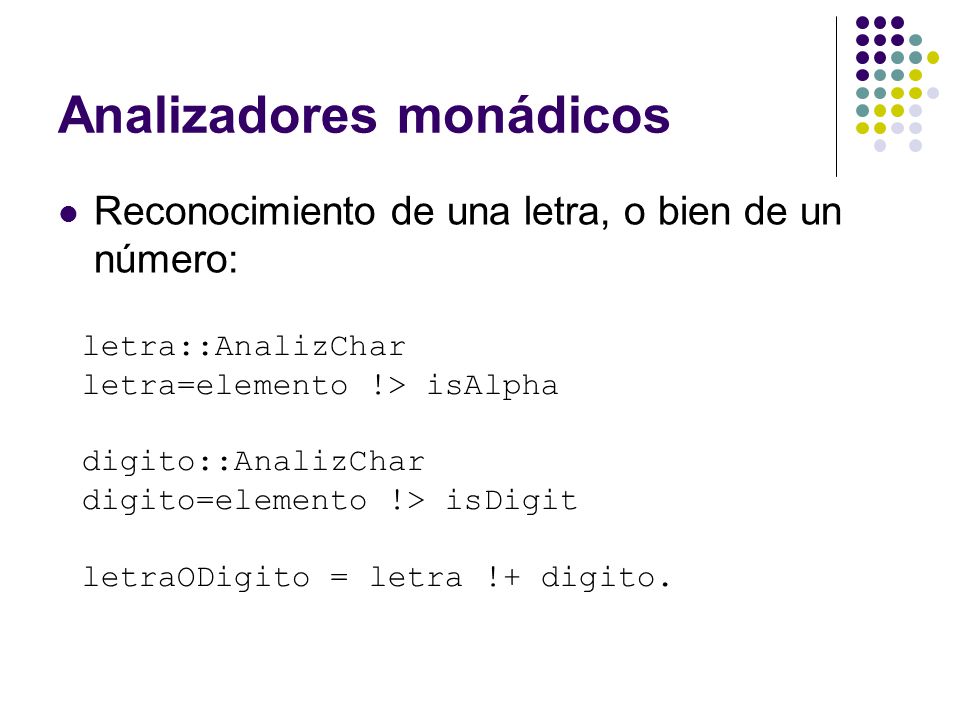

29 Analizadores monádicos
Reconocimiento de una letra, o bien de un número: letra::AnalizChar letra=elemento !> isAlpha digito::AnalizChar digito=elemento !> isDigit letraODigito = letra !+ digito.

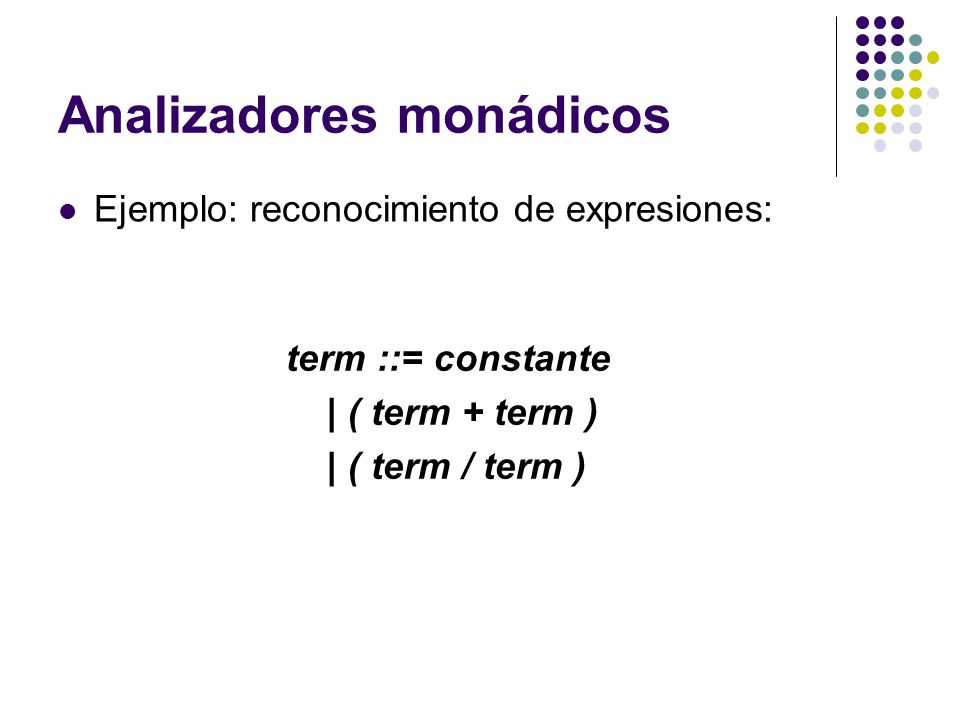

30 Analizadores monádicos
Ejemplo: reconocimiento de expresiones: term ::= constante | ( term + term ) | ( term / term )

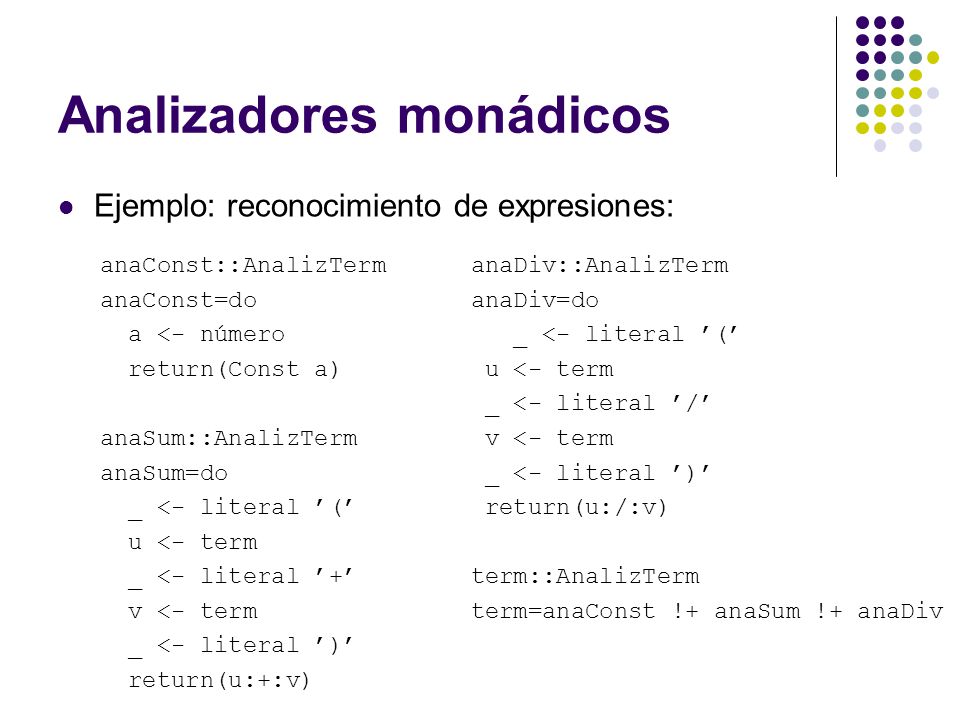

31 Analizadores monádicos
Ejemplo: reconocimiento de expresiones: anaConst::AnalizTerm anaConst=do a <- número return(Const a) anaSum::AnalizTerm anaSum=do _ <- literal ’(’ u <- term _ <- literal ’+’ v <- term _ <- literal ’)’ return(u:+:v) anaDiv::AnalizTerm anaDiv=do _ <- literal ’/’ return(u:/:v) term::AnalizTerm term=anaConst !+ anaSum !+ anaDiv

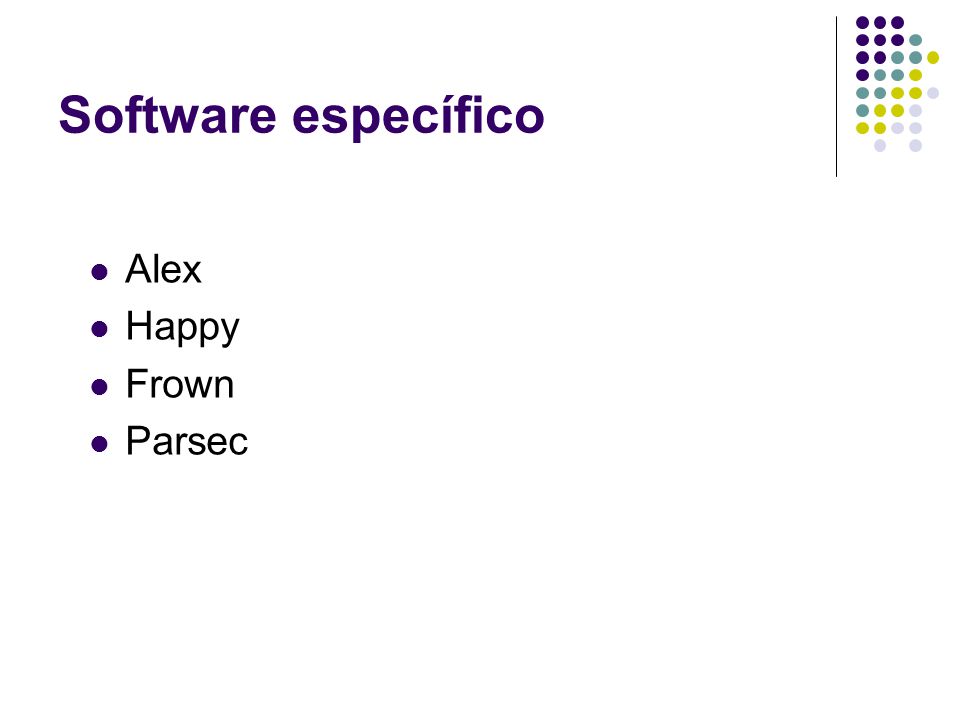

32 Software específico Alex Happy Frown Parsec

33 Alex Analizador léxico (Lex). Características
Basado en expresiones regulares Y en autómatas finitos deterministas (DFAs) Definir Macros Reglas Contextos Expresiones start Facilita envoltorios (wrappers)

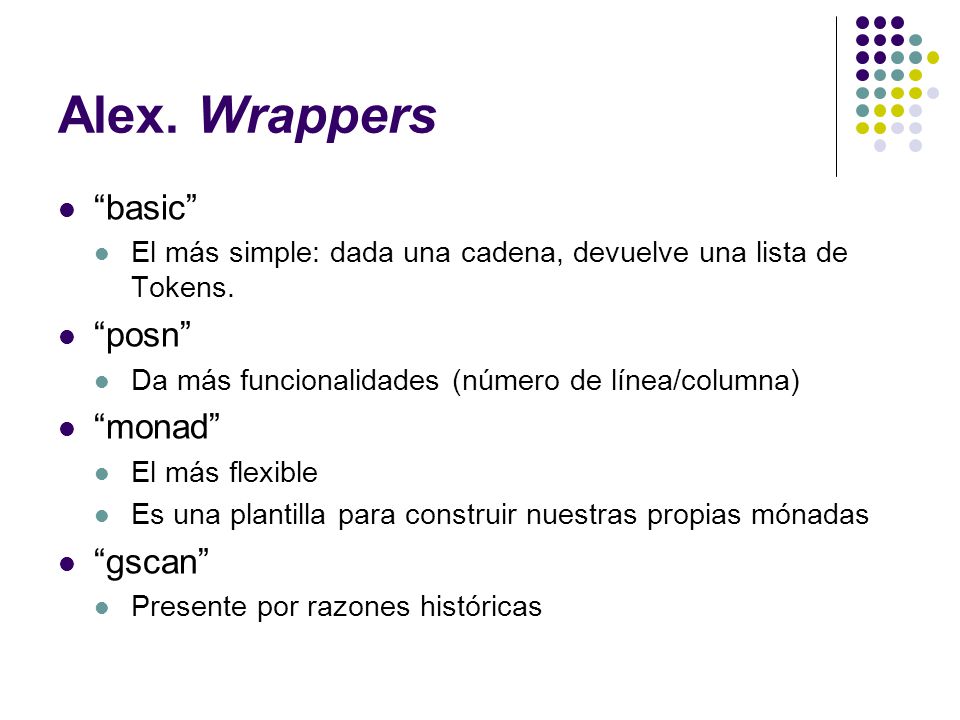

34 Alex. Wrappers “basic” “posn” “monad” “gscan”
El más simple: dada una cadena, devuelve una lista de Tokens. “posn” Da más funcionalidades (número de línea/columna) “monad” El más flexible Es una plantilla para construir nuestras propias mónadas “gscan” Presente por razones históricas

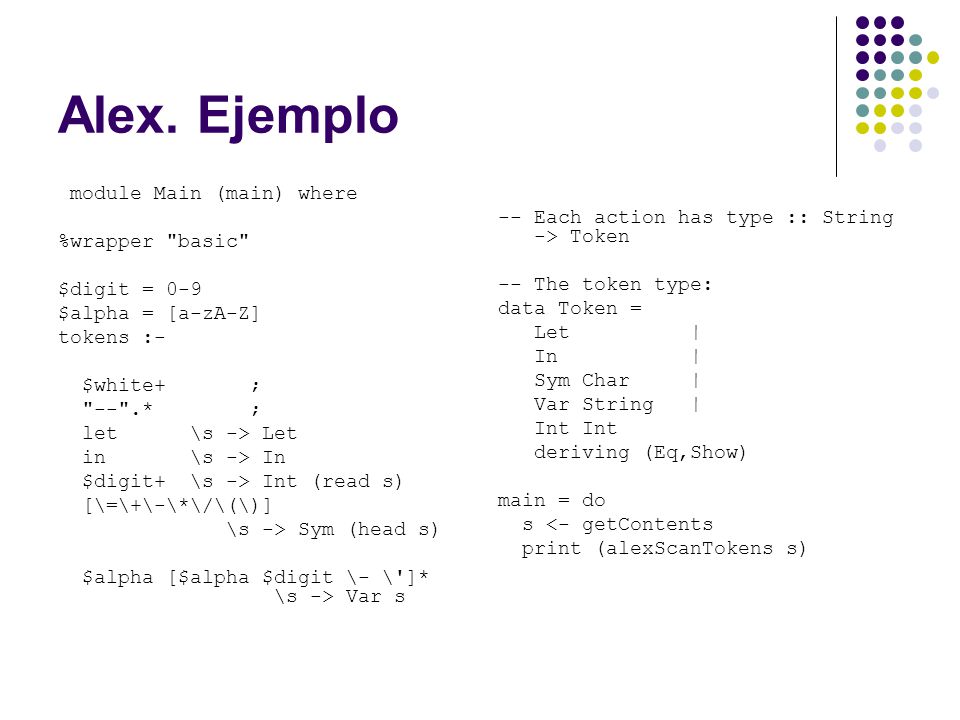

35 Alex. Ejemplo module Main (main) where
%wrapper "basic" $digit = 0-9 $alpha = [a-zA-Z] tokens :- $white+ ; "--".* ; let \s -> Let in \s -> In $digit+ \s -> Int (read s) [\=\+\-\*\/\(\)] \s -> Sym (head s) $alpha [$alpha $digit \- \']* \s -> Var s -- Each action has type :: String -> Token -- The token type: data Token = Let | In | Sym Char | Var String | Int Int deriving (Eq,Show) main = do s <- getContents print (alexScanTokens s)

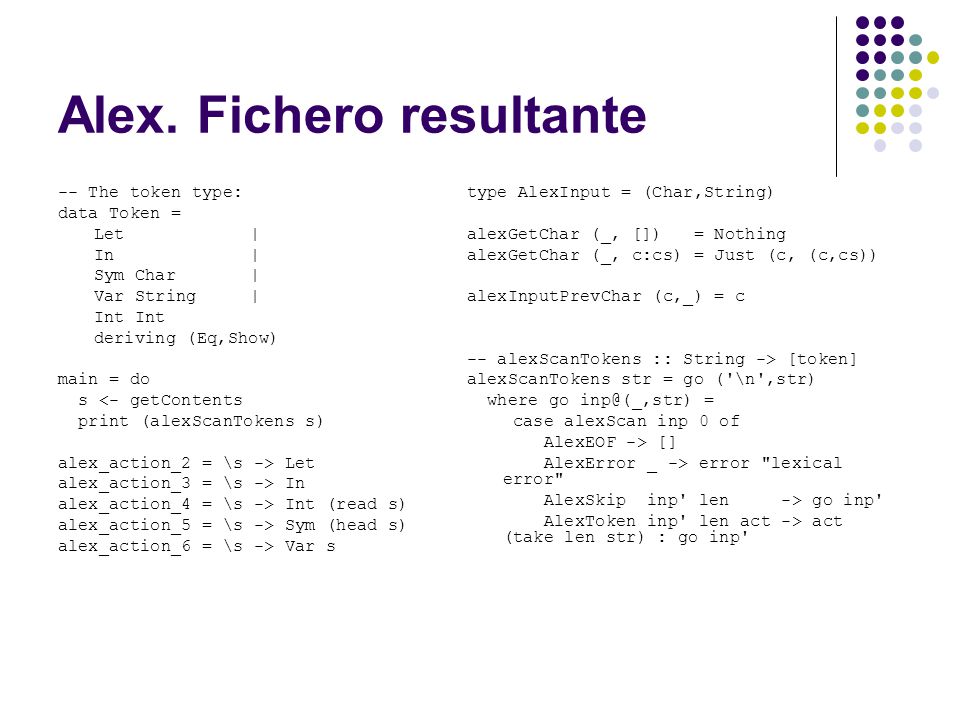

36 Alex. Fichero resultante
-- The token type: data Token = Let | In | Sym Char | Var String | Int Int deriving (Eq,Show) main = do s <- getContents print (alexScanTokens s) alex_action_2 = \s -> Let alex_action_3 = \s -> In alex_action_4 = \s -> Int (read s) alex_action_5 = \s -> Sym (head s) alex_action_6 = \s -> Var s type AlexInput = (Char,String) alexGetChar (_, []) = Nothing alexGetChar (_, c:cs) = Just (c, (c,cs)) alexInputPrevChar (c,_) = c -- alexScanTokens :: String -> [token] alexScanTokens str = go ('\n',str) where go = case alexScan inp 0 of AlexEOF -> [] AlexError _ -> error "lexical error" AlexSkip inp' len -> go inp' AlexToken inp' len act -> act (take len str) : go inp'

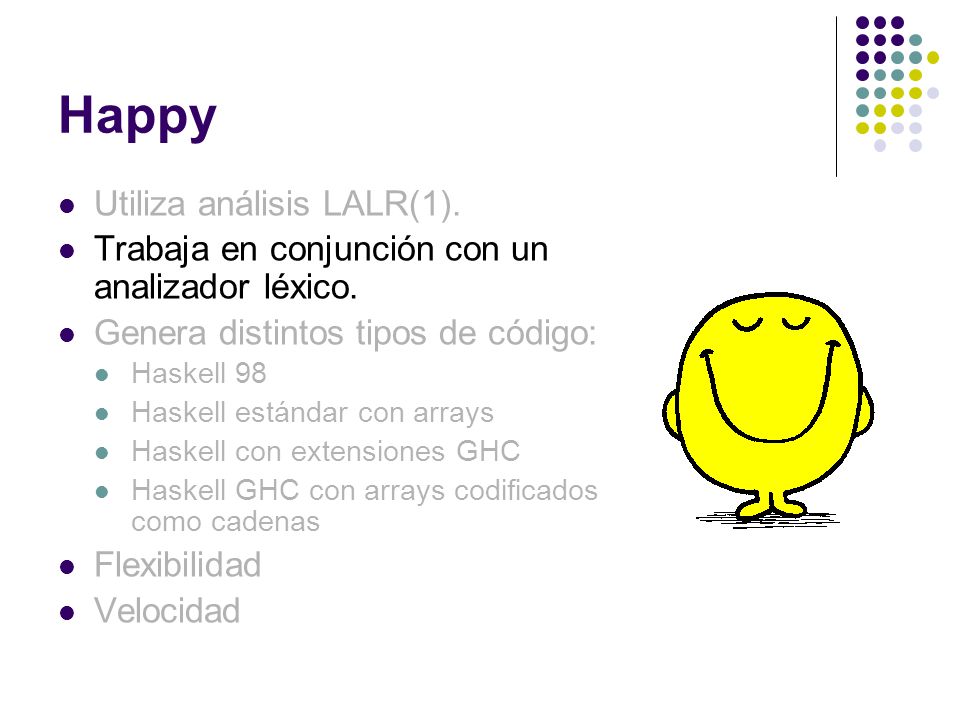

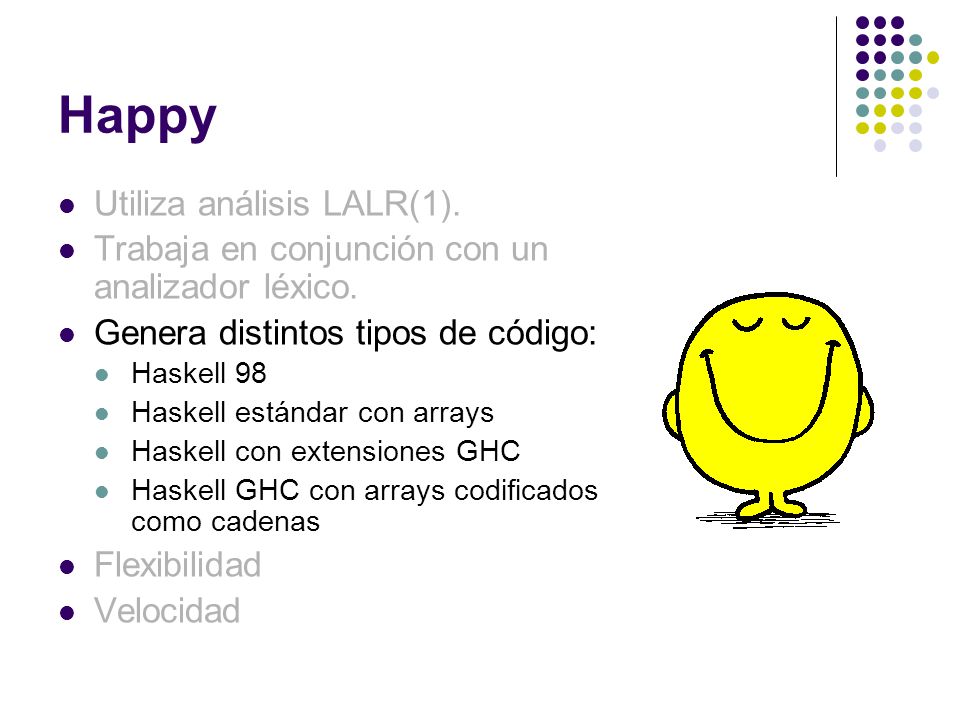

37 Happy Utiliza análisis LALR(1).
Trabaja en conjunción con un analizador léxico. Genera distintos tipos de código: Haskell 98 Haskell estándar con arrays Haskell con extensiones GHC Haskell GHC con arrays codificados como cadenas Flexibilidad Velocidad

38 Happy Utiliza análisis LALR(1).
Trabaja en conjunción con un analizador léxico. Genera distintos tipos de código: Haskell 98 Haskell estándar con arrays Haskell con extensiones GHC Haskell GHC con arrays codificados como cadenas Flexibilidad Velocidad

39 Happy Utiliza análisis LALR(1).
Trabaja en conjunción con un analizador léxico. Genera distintos tipos de código: Haskell 98 Haskell estándar con arrays Haskell con extensiones GHC Haskell GHC con arrays codificados como cadenas Flexibilidad Velocidad

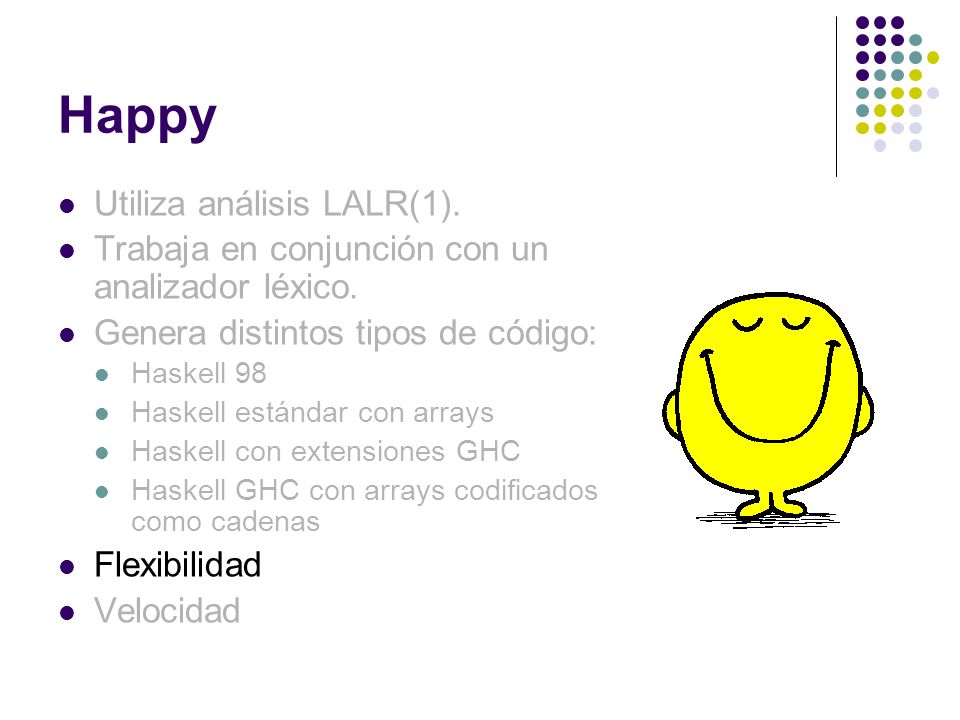

40 Happy Utiliza análisis LALR(1).
Trabaja en conjunción con un analizador léxico. Genera distintos tipos de código: Haskell 98 Haskell estándar con arrays Haskell con extensiones GHC Haskell GHC con arrays codificados como cadenas Flexibilidad Velocidad

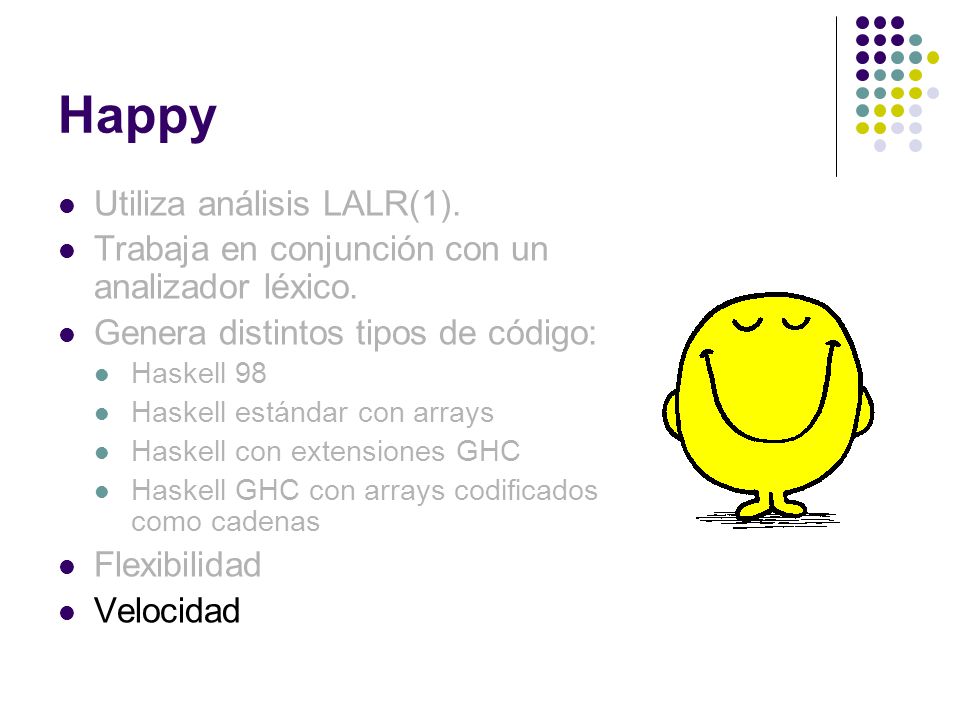

41 Happy Utiliza análisis LALR(1).
Trabaja en conjunción con un analizador léxico. Genera distintos tipos de código: Haskell 98 Haskell estándar con arrays Haskell con extensiones GHC Haskell GHC con arrays codificados como cadenas Flexibilidad Velocidad

42 Happy. Ejemplo { module Main where } %name calc %tokentype { Token }
let { TokenLet } in { TokenIn } int { TokenInt $$ } var { TokenVar $$ } '=' { TokenEq } '+' { TokenPlus } '-' { TokenMinus } '(' { TokenOB } ')' { TokenCB } %% Exp : let var '=' Exp in Exp { Let $2 $4 $6 } | Exp { Exp1 $1 } Exp1 : Exp1 '+' Term { Plus $1 $3 } | Exp1 '-' Term { Minus $1 $3 } | Term { Term $1 } Term : int { Int $1 } | var { Var $1 } | '(' Exp ')' { Brack $2 } n : t_1 .. t_n { E }

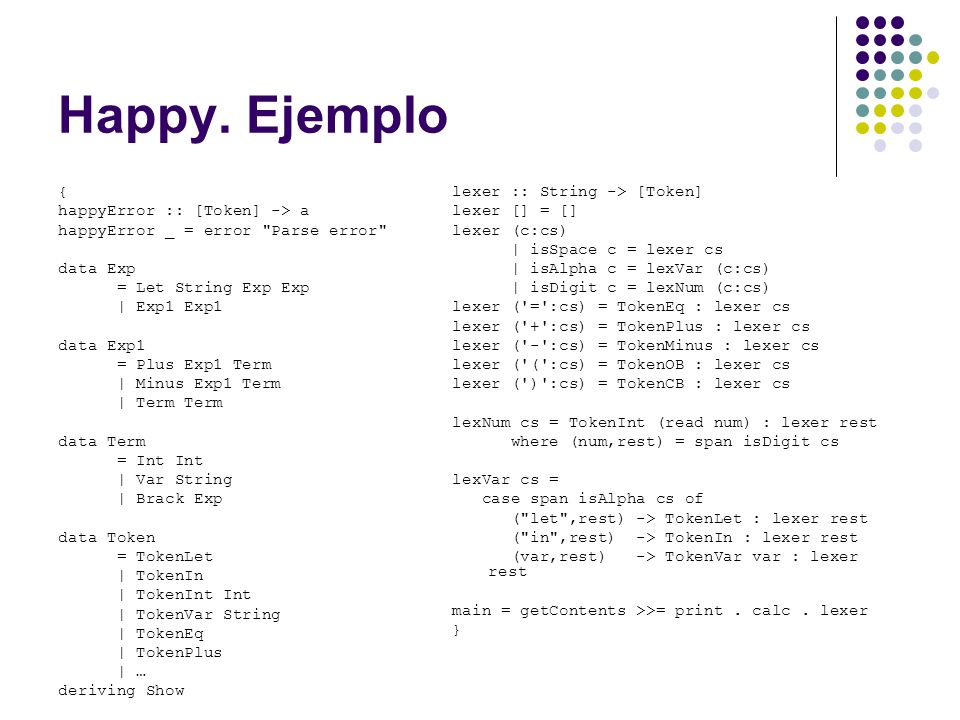

43 Happy. Ejemplo { happyError :: [Token] -> a
happyError _ = error "Parse error" data Exp = Let String Exp Exp | Exp1 Exp1 data Exp1 = Plus Exp1 Term | Minus Exp1 Term | Term Term data Term = Int Int | Var String | Brack Exp data Token = TokenLet | TokenIn | TokenInt Int | TokenVar String | TokenEq | TokenPlus | … deriving Show lexer :: String -> [Token] lexer [] = [] lexer (c:cs) | isSpace c = lexer cs | isAlpha c = lexVar (c:cs) | isDigit c = lexNum (c:cs) lexer ('=':cs) = TokenEq : lexer cs lexer ('+':cs) = TokenPlus : lexer cs lexer ('-':cs) = TokenMinus : lexer cs lexer ('(':cs) = TokenOB : lexer cs lexer (')':cs) = TokenCB : lexer cs lexNum cs = TokenInt (read num) : lexer rest where (num,rest) = span isDigit cs lexVar cs = case span isAlpha cs of ("let",rest) -> TokenLet : lexer rest ("in",rest) -> TokenIn : lexer rest (var,rest) -> TokenVar var : lexer rest main = getContents >>= print . calc . lexer }

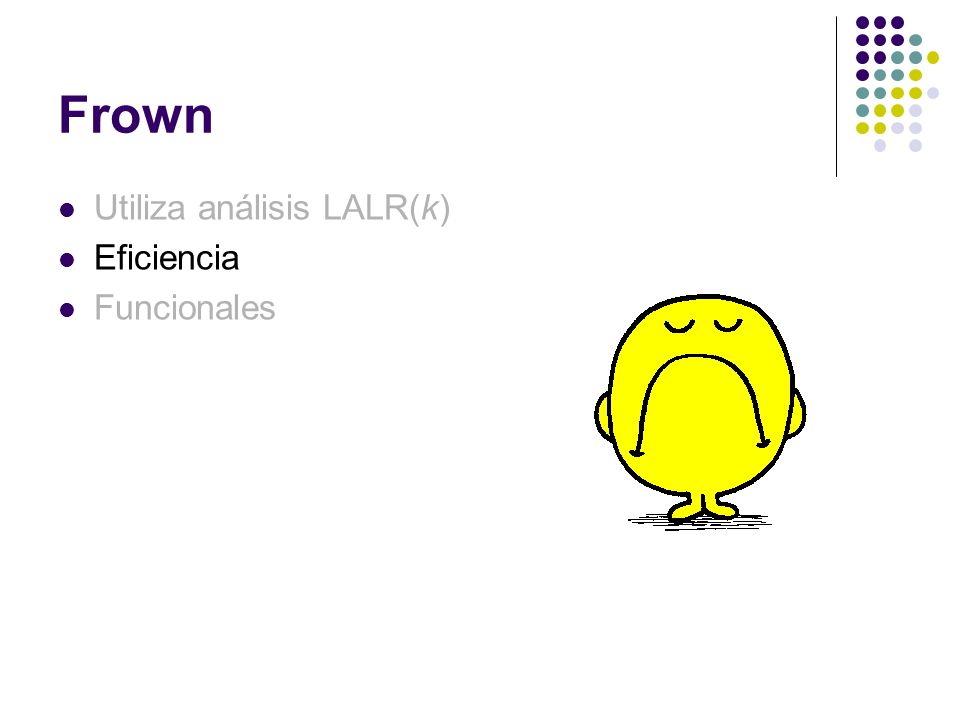

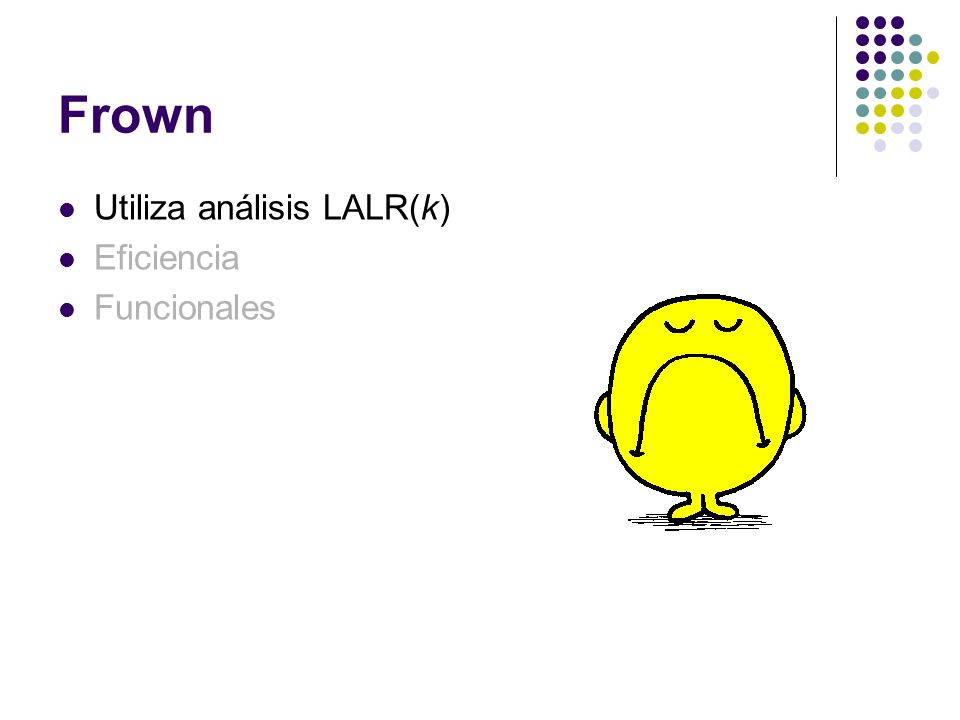

44 Frown Utiliza análisis LALR(k) Eficiencia Funcionales

45 Frown Utiliza análisis LALR(k) Eficiencia Funcionales

46 Frown Utiliza análisis LALR(k) Eficiencia Funcionales

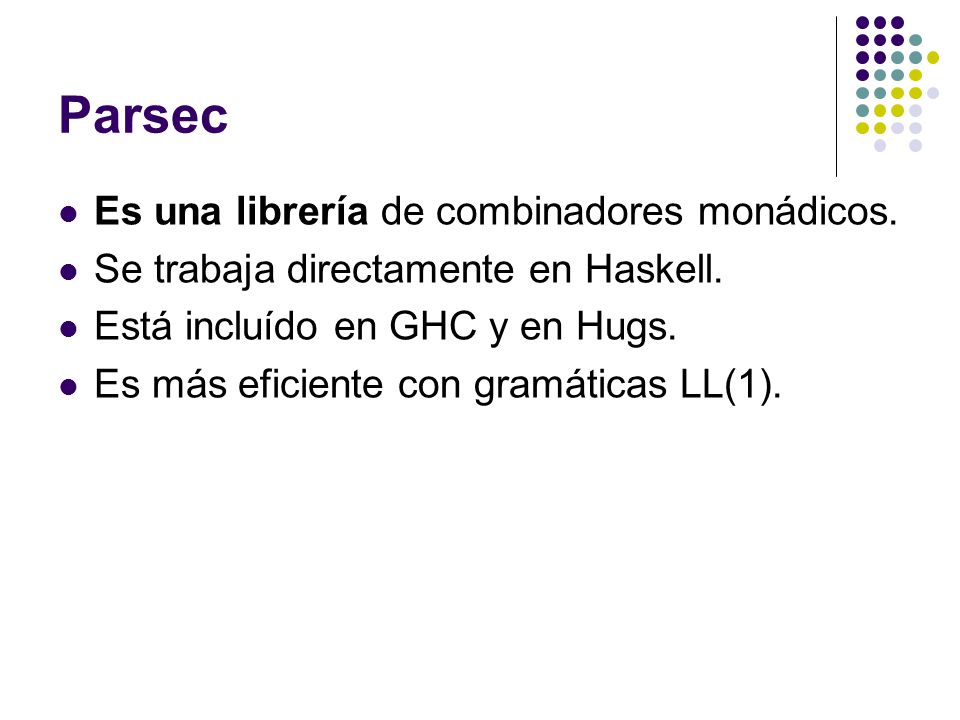

47 Parsec Es una librería de combinadores monádicos.
Se trabaja directamente en Haskell. Está incluído en GHC y en Hugs. Es más eficiente con gramáticas LL(1).

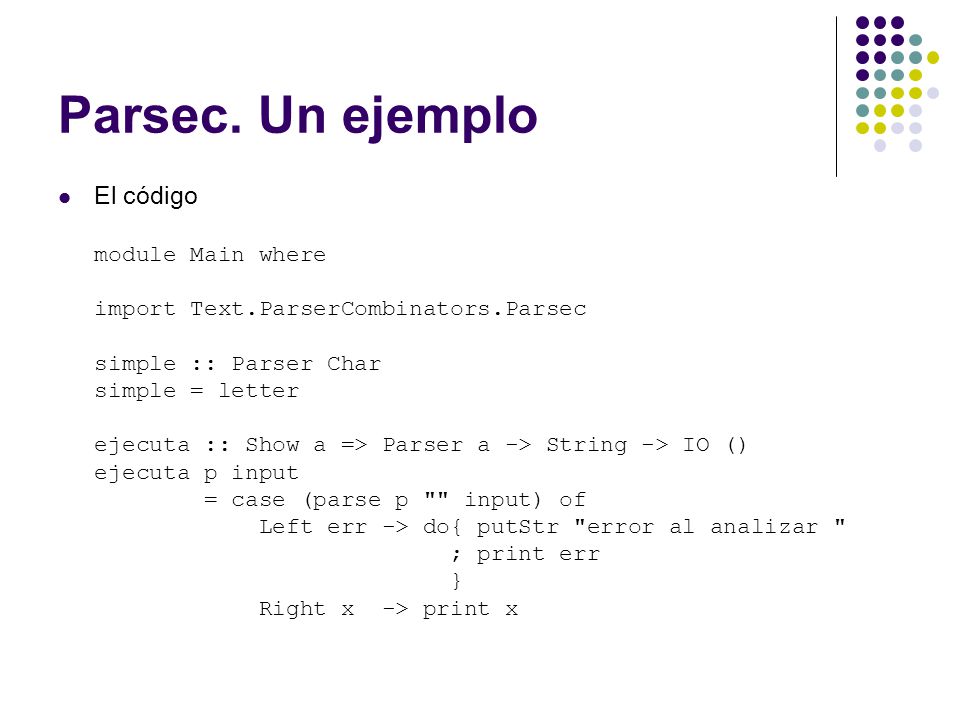

48 Parsec. Un ejemplo El código module Main where
import Text.ParserCombinators.Parsec simple :: Parser Char simple = letter ejecuta :: Show a => Parser a -> String -> IO () ejecuta p input = case (parse p "" input) of Left err -> do{ putStr "error al analizar " ; print err } Right x -> print x

49 Parsec. Un ejemplo Ejecución *Main> ejecuta simple ""
Loading package parsec linking ... done. error al analizar (line 1, column 1): unexpected end of input expecting letter *Main> ejecuta simple "123" unexpected "1" *Main> ejecuta simple "a" 'a'

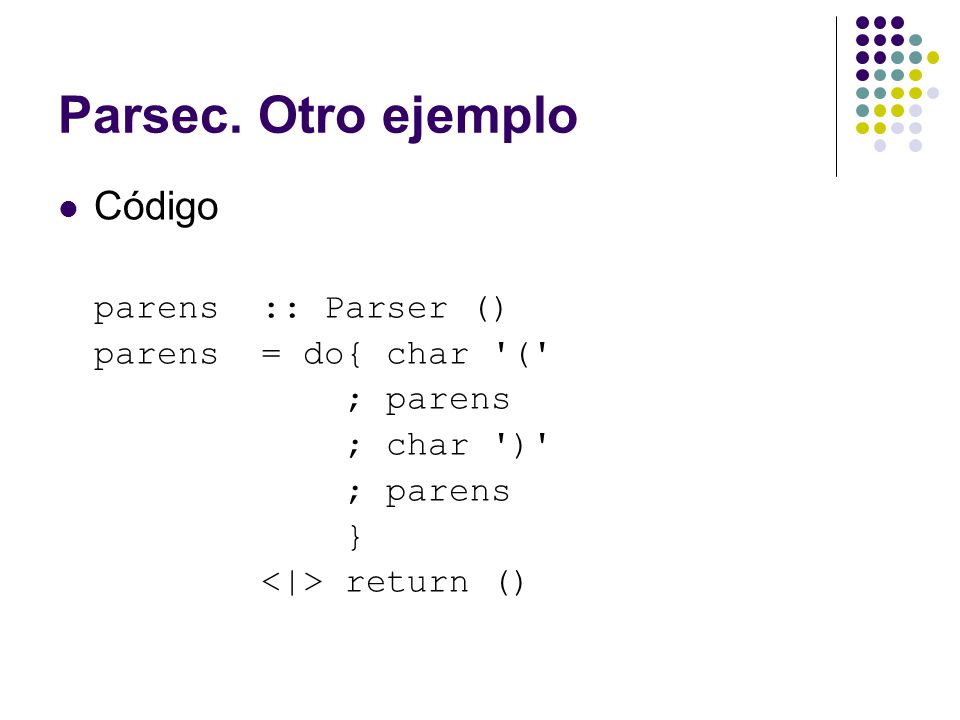

50 Parsec. Otro ejemplo Código parens :: Parser () parens = do{ char '('
} <|> return ()

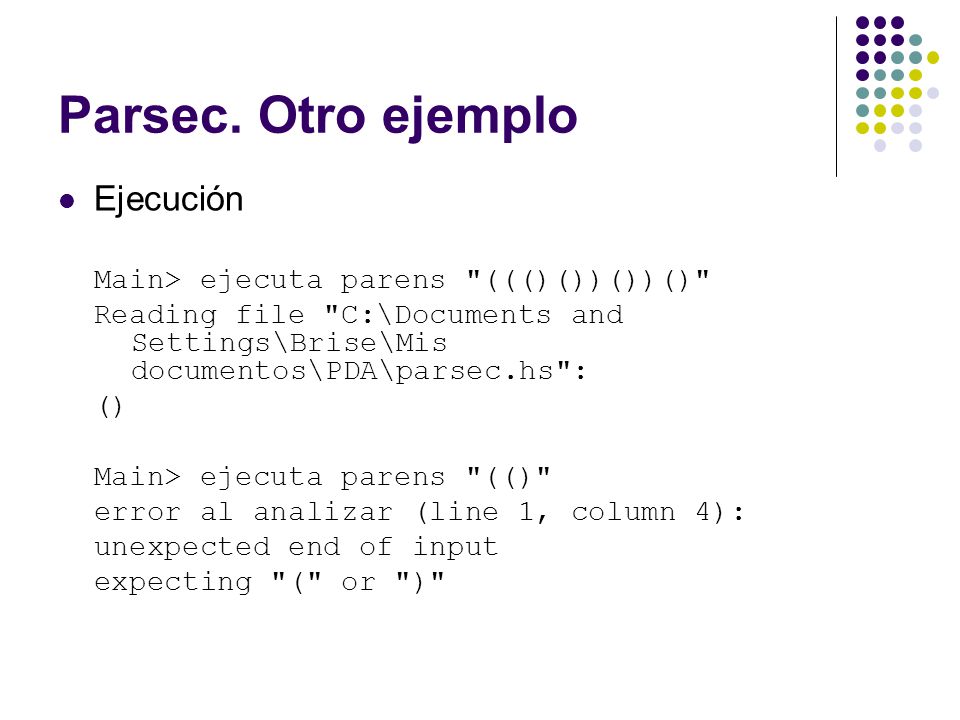

51 Parsec. Otro ejemplo Ejecución Main> ejecuta parens "((()())())()"
Reading file "C:\Documents and Settings\Brise\Mis documentos\PDA\parsec.hs": () Main> ejecuta parens "(()" error al analizar (line 1, column 4): unexpected end of input expecting "(" or ")"

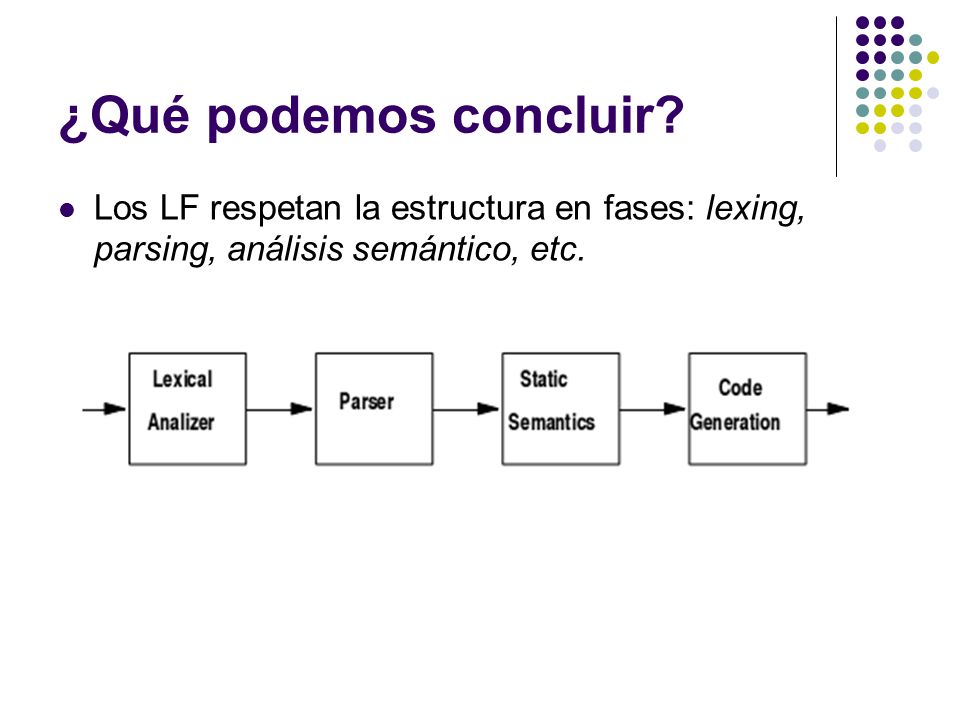

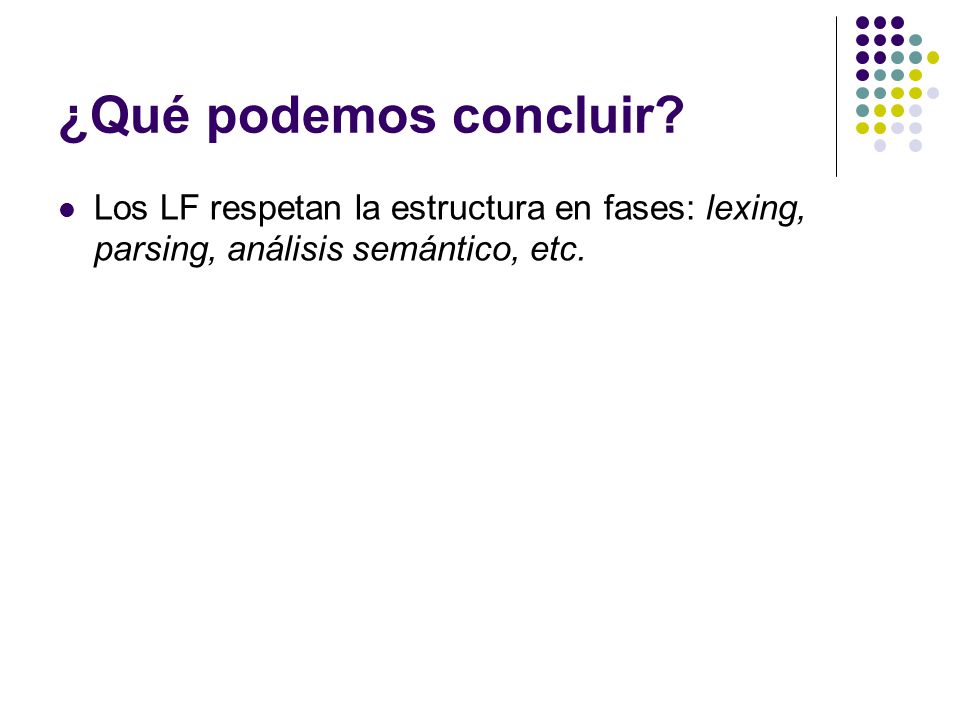

52 ¿Qué podemos concluir? Los LF respetan la estructura en fases: lexing, parsing, análisis semántico, etc.

53 ¿Qué podemos concluir? Los LF respetan la estructura en fases: lexing, parsing, análisis semántico, etc.

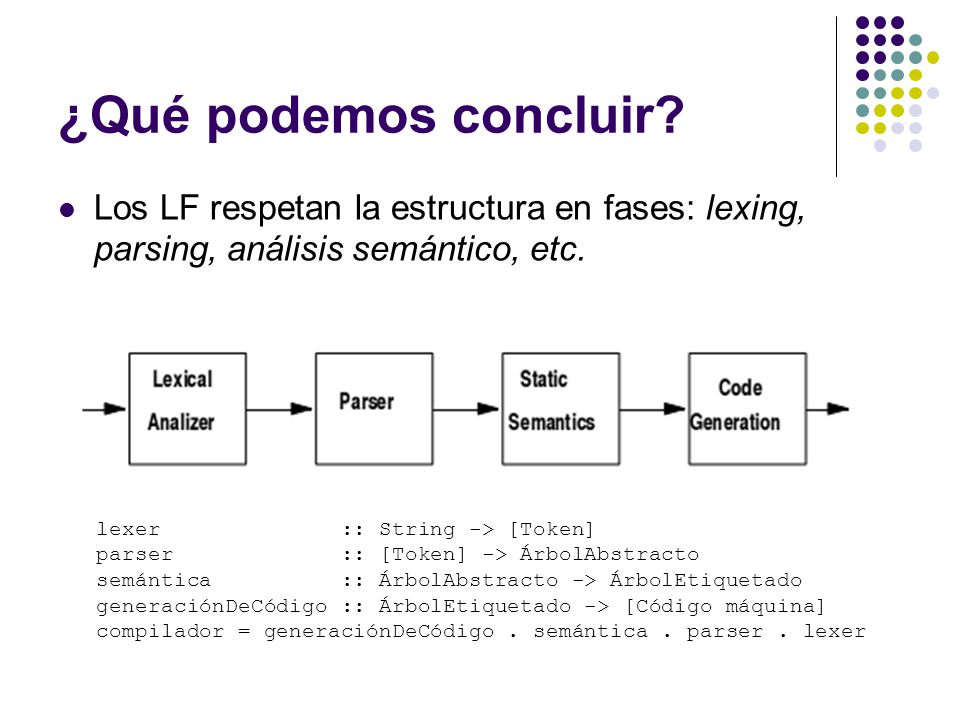

54 ¿Qué podemos concluir? Los LF respetan la estructura en fases: lexing, parsing, análisis semántico, etc. lexer :: String -> [Token] parser :: [Token] -> ÁrbolAbstracto semántica :: ÁrbolAbstracto -> ÁrbolEtiquetado generaciónDeCódigo :: ÁrbolEtiquetado -> [Código máquina] compilador = generaciónDeCódigo . semántica . parser . lexer

55 ¿Qué podemos concluir? Evaluación perezosa
La salida del analizador léxico sería una lista perezosa de tokens.

56 ¿Qué podemos concluir? Evaluación perezosa
La salida del analizador léxico sería una lista perezosa de tokens. lexer :: String -> [Token] parser :: [Token] -> ÁrbolAbstracto semántica :: ÁrbolAbstracto -> ÁrbolEtiquetado generaciónDeCódigo :: ÁrbolEtiquetado -> [Código máquina] compilador = generaciónDeCódigo . semántica . parser . lexer

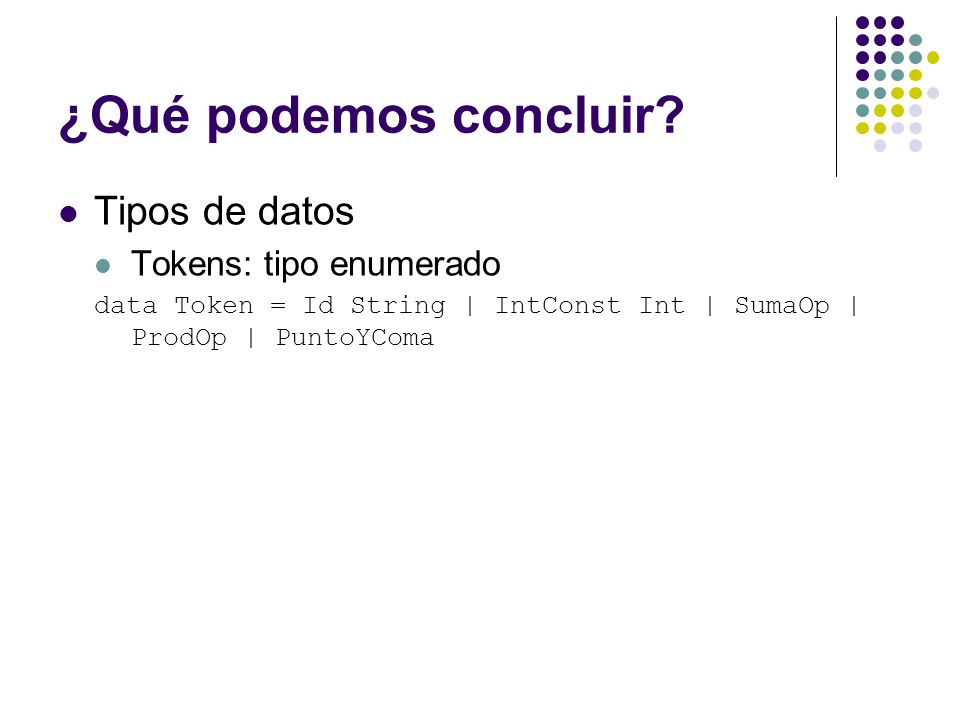

57 ¿Qué podemos concluir? Tipos de datos Tokens: tipo enumerado
data Token = Id String | IntConst Int | SumaOp | ProdOp | PuntoYComa

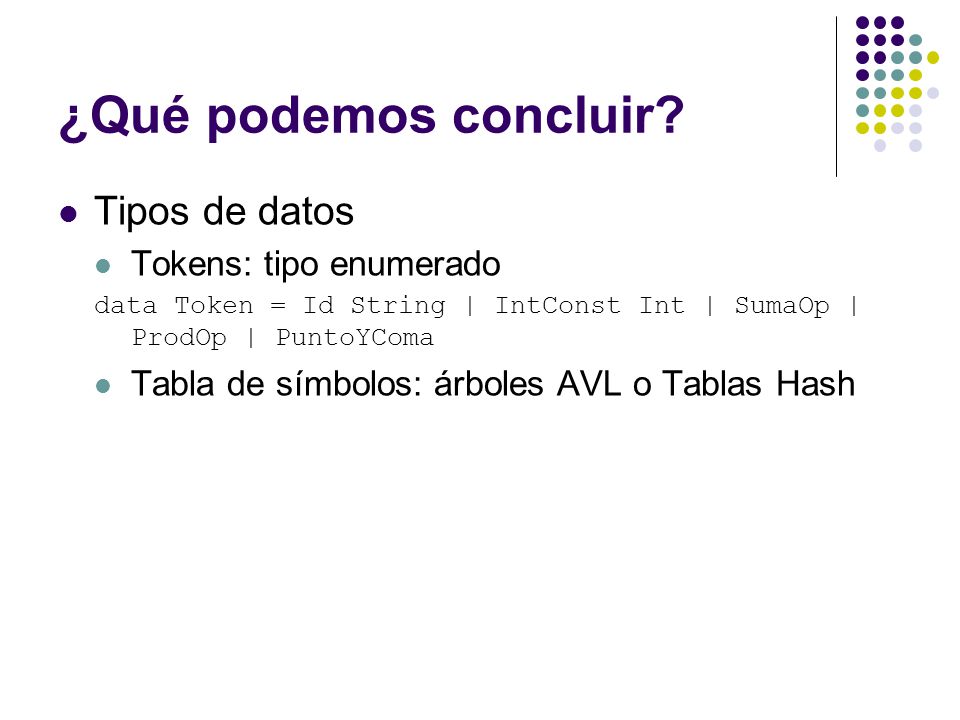

58 ¿Qué podemos concluir? Tipos de datos Tokens: tipo enumerado
data Token = Id String | IntConst Int | SumaOp | ProdOp | PuntoYComa Tabla de símbolos: árboles AVL o Tablas Hash

59 ¿Qué podemos concluir? Tipos de datos Tokens: tipo enumerado
data Token = Id String | IntConst Int | SumaOp | ProdOp | PuntoYComa Tabla de símbolos: árboles AVL o Tablas Hash Árboles abstractos: tipos mutuamente recursivos

60 ¿Qué podemos concluir? Tipos de datos Funciones de orden superior
Tokens: tipo enumerado data Token = Id String | IntConst Int | SumaOp | ProdOp | PuntoYComa Tabla de símbolos: árboles AVL o Tablas Hash Árboles abstractos: tipos mutuamente recursivos Funciones de orden superior Combinadores de analizadores.

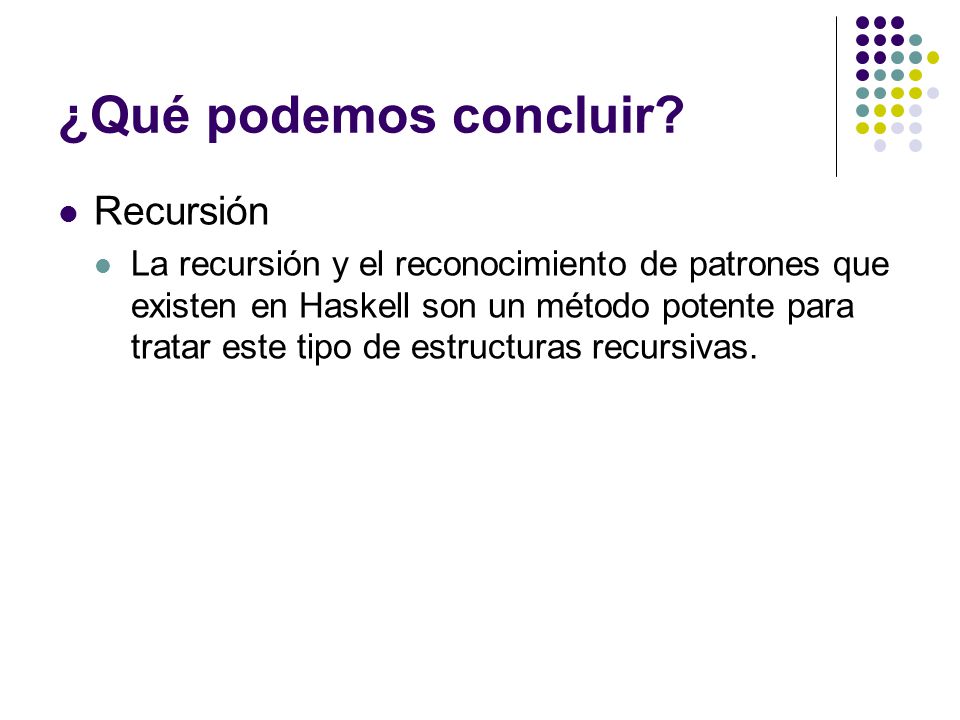

61 ¿Qué podemos concluir? Recursión
La recursión y el reconocimiento de patrones que existen en Haskell son un método potente para tratar este tipo de estructuras recursivas.

62 ¿Qué podemos concluir? Recursión Polimorfismo
La recursión y el reconocimiento de patrones que existen en Haskell son un método potente para tratar este tipo de estructuras recursivas. Polimorfismo data Instr a = Asignar String a (Expr a) | While (Expr a) (Instr a) | If (Expr a) (Instr a) (Instr a) | ...

63 Bibliografía http://www.haskell.org
Blas C. Ruiz, Francisco Gutiérrez, Paco Guerrero, José E. Gallardo. Razonando con Haskell. Thomson, Madrid Cap. 14, Analizadores. Ricardo Peña. Compile Construction in a Functional Setting. Universidad Complutense de Madrid. Jeroen Fokker. Functional Parsers. Universidad de Utrecht. Graham Hutton y Erik Meijer. Monadic Parser Combinators. Universidades de Nottingham y Utrecht. Referencias web
