LCPN-ME LABORATORIO CUSTODIO PATRON NACIONAL DE MAGNITUDES ELECTRICAS

Presentación del tema: "LCPN-ME LABORATORIO CUSTODIO PATRON NACIONAL DE MAGNITUDES ELECTRICAS"— Transcripción de la presentación:

1 LCPN-ME LABORATORIO CUSTODIO PATRON NACIONAL DE MAGNITUDES ELECTRICAS
UNIVERSIDAD DE CONCEPCION

2 I. Resumen 1.1. La finalidad del LCPN-ME es desarrollar la Metrología Nacional en Magnitudes Eléctricas. - Esto por medio de intercomparaciones internacionales que permitan mantener una trazabilidad acorde a las exigencias actuales, de tal forma de poder transferirla al mercado nacional. - Desarrollar una cultura metrológica nacional a través de cursos, publicaciones y documentos técnicos y de divulgación que ayuden a entender y mejorar la infraestructura eléctrica de los laboratorios de la Red Nacional de Metrología y del país en todos los frentes que esto conlleva. - Proyectar a un mejoramiento de la calidad en el sector eléctrico y sectores asociados del país, mejorando la calidad técnica y de control de tolerancias.

3 II. Acerca del LCPN-ME 2.1. Es el laboratorio encargado de dar trazabilidad a todas las mediciones eléctricas industriales del país, a través de los laboratorios de calibración, laboratorios industriales de calibración y laboratorios de ensayo en el área de las magnitudes eléctricas y directamente cuando el nivel metrológico lo requiera bajo normas internacionales, trazables a patrones que desarrollan las unidades eléctricas del Sistema Internacional (SI). 2.2. Importancia de las Magnitudes Eléctricas: En el Sector Servicio y Sector Productivo del país, se hace uso y aplicación de:  Instrumentos, equipos eléctricos y electrónicos.  Controles electrónicos de procesos.  Ajuste de variables de proceso.  Instrumentos para mantención eléctrica y electrónica.  Equipos de medición de señales de potencia y energía.  Equipos de transmisión y recepción de señales eléctricas.

4 Organigrama Red Nacional de Metrología

5 Cadena de Trazabilidad del LCPN en Magnitudes Eléctricas

6 III. Instrumental LCPN-ME
3.1. Patrones Primarios del LCPN-ME VOLTAJE DC : Patrón Primario de Voltaje DC, Fluke 734A Sistema de Celdas Zener 732B, con salidas de 10VDC y 1.018VDC

7 3.1.2. RESISTENCIA DC : Patrones Primarios de Resistencia Eléctrica
Grupo de Resistencias Eléctricas al Aire - Guildline 9334/1 , 1  - Guildline 9334A/10 , 10  - Guildline 9334A/100 , 100  - Tinsley 5685B, 1 k - Guildline 9334/10k , 10 k - Guildline 9334A/100k , 100 k - Guildline 9334A/1M , 1 M - Guildline 9334A/10M , 10 M - Guildline 9334A/100M, 100 M - Guildline 9334A/1G , 1 G

8 3.1.3. CORRIENTE DC : Patrones primarios de Corriente continua, Tinsley
Set de Resistores Patrones AC/DC al Aceite - Tinsley 5686,  - Tinsley 5686, 0.1  - Tinsley 5685A, 10  - Tinsley 5685A, 100  - Tinsley 5685B, 1 k

9 3.1.4. VOLTAJE AC : Patrón Primario de Voltaje AC, Fluke 792A
Transferencia térmica Fluke 792A 2mV a 1000V, 10Hz a 1MHz

10 3.1.5. CORRIENTE AC : Patrones primarios de Corriente AC,
Fluke 792A + juego de Shunts Fluke A40 y A40A 10mA a 20A, 40Hz a 100 kHz

11 3.1.6. POTENCIA Y ENERGIA : Patrón primario de Potencia y Energía Eléctrica
- Comparador Trifásico de Energía Activa y Reactiva. ZERA COM3003, clase 0.01% Medición de Voltaje : 30 V V Medición de Corriente : 1 mA A Tipos de medición: 4 hilos Activa, Reactiva y Aparente 3 hilos Activa, Reactiva y Aparente 2 hilos Activa, Reactiva y Aparente - Fuente Trifásica con Booster de Corriente Generación de Voltaje Monofásico y Trifásico hasta 300 V Generación de Corriente Monofásico y Trifásica hasta 120 A

12 3.2. Estándar de Transferencia del LCPN-ME
Multímetros HP 3458A/HFL - 8 ½ Dígitos - Voltaje DC, hasta 1050V - Corriente DC, hasta 1.05A - Voltage AC, hasta 700V - Corriente AC : hasta 1.05A - Resistencia : hasta 1.2 GOhm Fluke 5790A AC Measurement Standard - Voltaje AC, 2.2 mV a 1000 V, 10 Hz a 1 Mhz

13 3.3. Estándares de Trabajo LCPN-ME
Fluke 5720A y Fluke 5700A : Calibradores Multifunción - Voltaje DC, hasta 1100 V - Voltaje AC, 220 µV a 1100 V, 10 Hz a 1 MHz - Corriente DC, hasta 2.2 A - Corriente AC, hasta 2.2A, 10 Hz a 10 kHZ - Resistencia Eléctrica, hasta 100M

14 IV. Infraestructura LCPN-ME
El LCPN-ME, está ubicado en el Campus de la Universidad de Concepción, en la Facultad de Ingeniería. El laboratorio cumple con las siguientes condiciones: - Aislación y Acondicionamiento Térmico. - Aislación y Acondicionamiento Acústico. - Aislación y Acondicionamiento Electromagnético. - Aislación y Acondicionamiento en Vibraciones. - Acondicionamiento Anti - Estático (Humedad Aire, Material Piso Elevado, Grilla Equipotencial). - Sistema Eléctrico, Distribución y Suministro Ininterrumpido para Patrones y Calibraciones. - Sistema de Iluminación fluorescente 800 a 1000 lux - Ventanas con Termo Paneles al Vacio - Doble Puerta de Acceso

15 V. Cobertura del LCPN-ME
La gama de servicios que da el LCPN-ME a la industria y el país abarcan los siguientes puntos : - Calibraciones de instrumentos eléctricos/electrónicos a LCPN´s de otras magnitudes. - Calibraciones a Laboratorios de Calibración. - Calibraciones a Laboratorios de Empresas. - Calibraciones a Laboratorios Sector Eléctrico (Sistemas 3  y Mono ). - Seminarios de Difusión. - Seminarios y Cursos de Capacitación. - Calibraciones a Laboratorios de Ensayo. - Calibraciones a Organismos de Certificación de Productos. - Asesorias en metrología y servicios de calibración. - Apoyo a la Autoridad Reguladora : » Comisión Chilena de Energía. » Superintendencia de Electricidad y Combustibles.

16 VI. Servicios Metrológicos del LCPN-ME
Los siguientes son algunos de los servicios metrológicos que actualmente entrega el LCPN-ME tanto para el sector industrial como para laboratorios de calibración : - Multímetros Digitales (desde 6½ a 8½ dígitos) ► Hp 3458A ► Fluke 8508A - Calibradores Multipropósitos y Multifunciones ► Fluke Serie 5500A/5520A ► Wavetek Serie 9000A/9100A ► Fluke Serie 5700A/5720A - Estándares de Transferencia de Voltaje Continuo y/o Alterno - Calibración de Fuentes de Corriente y Tensión Trifásicas. - Calibración de Watt Meters (trifásicos y monofásicos). - Analizadores de Potencia y Armónicas (monofásicos y trifásicos). - Calibración de Fasímetros. - Calibración de Patrones de Energía y Potencia. - Calibración de Shunts de Corrientes. - Calibración de Resistores Patrones. - Calibración de Patrones de Voltaje Alterno. - Calibración de Equipos Ensayo de Medidores Eléctricos.

17 2012 SIM T&FWG Workshop El sistema SIM Time Network System,
llegó a Concepción - Chile en Enero de 2011

18 2012 SIM T&FWG Workshop

19 2012 SIM T&FWG Workshop

20 2012 SIM T&FWG Workshop

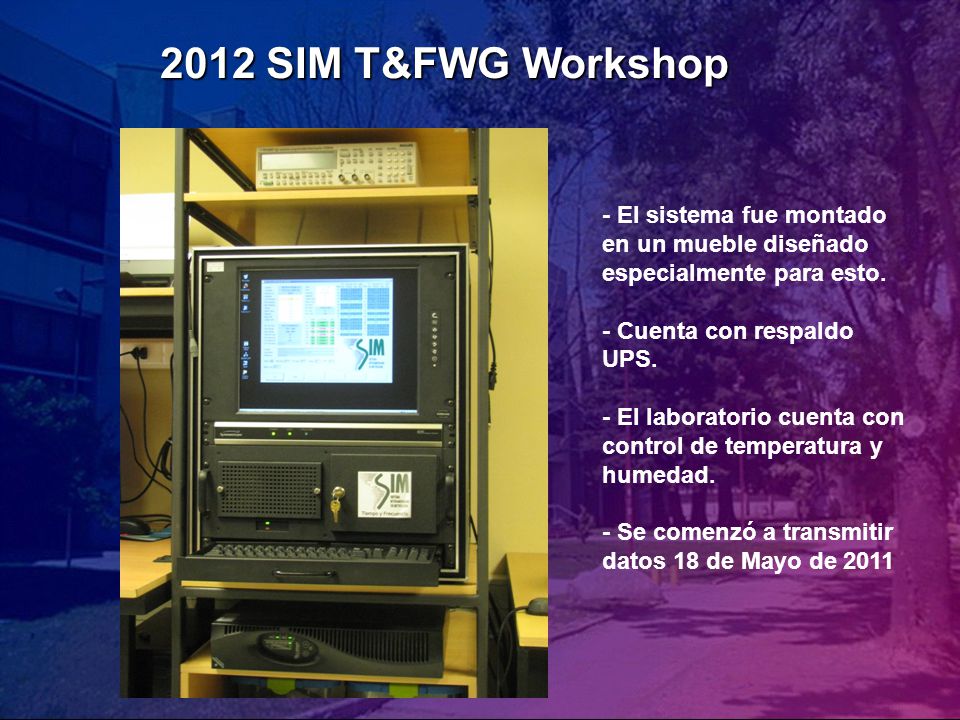

21 2012 SIM T&FWG Workshop - El sistema fue montado en un mueble diseñado especialmente para esto. - Cuenta con respaldo UPS. - El laboratorio cuenta con control de temperatura y humedad. - Se comenzó a transmitir datos 18 de Mayo de 2011

22 2012 SIM T&FWG Workshop Vista posterior : conexionado en las salidas del reloj de Rubidio

23 2012 SIM T&FWG Workshop Vista posterior : Conexionado al sistema GPS del SIM

24 2012 SIM T&FWG Workshop SIM GPS SYSTEM
En el software se estuvo haciendo el ajuste del tiempo en forma manual desde mayo de 2011 hasta hace tres meses.

25 2012 SIM T&FWG Workshop SIM T&F Network Software

26 2012 SIM T&FWG Workshop SIM NIST FILE TRANSFER

27 2012 SIM T&FWG Workshop NIST Diciplined Oscillator

28 LCPN-ME Sala de Patrones y Calibración
Campus Universitario Universidad de Concepción, Facultad de Ingeniería, Edificio Tecnológico Mecánico 2°Piso, Departamento de Ingeniería Eléctrica. Teléfono : 56 – 41 – Fax : 56 – 41 – Contacto : Sr. Rodrigo Ramos P. - Jefe LCPN-ME Ing. Civil Electrónico UdeC Sr. Daniel Cárcamo M. - Subjefe LCPN-ME Oficinas Edmundo Larenas 270 Interior Teléfono : 56 – 41 – / Fax : 56 – 41 –
