1 RED DE ÁREA LOCAL VIRTUAL
VLAN RED DE ÁREA LOCAL VIRTUAL

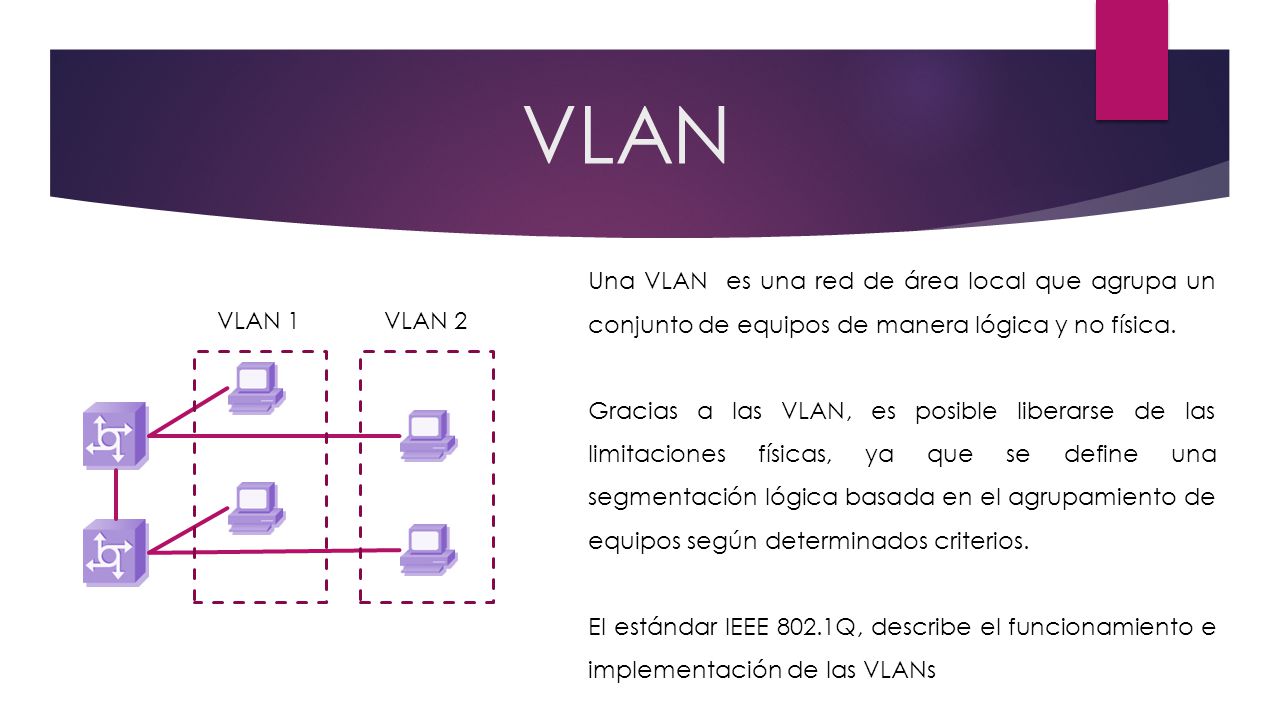

2 VLAN Una VLAN  es una red de área local que agrupa un conjunto de equipos de manera lógica y no física. Gracias a las VLAN, es posible liberarse de las limitaciones físicas, ya que se define una segmentación lógica basada en el agrupamiento de equipos según determinados criterios. El estándar IEEE 802.1Q, describe el funcionamiento e implementación de las VLANs VLAN 1 VLAN 2

3 VLAN Ventajas Seguridad
Los grupos que tienen datos sensibles se separan del resto de la red, disminuyendo las posibilidades de que ocurran violaciones de información confidencial. VLAN 3 TRAMA VLAN 3 TRAMA El trafico de la VLAN se asila del resto de la red

4 VLAN Ventajas Reducción de costo
El ahorro en el costo resulta de la poca necesidad de actualizaciones de red caras y más usos eficientes de enlaces y ancho de banda existente. RED LAN

5 Segmentación del dominio de BROADCAST
VLAN Ventajas Segmentación del dominio de BROADCAST Mejor rendimiento la división de las redes planas de Capa 2 en múltiples grupos lógicos de trabajo (dominios de broadcast) reduce el tráfico innecesario en la red y potencia el rendimiento. VLAN 2 VLAN 3 Segmentación del dominio de broadcast Dominio de broadcast de la VLAN 3 VLAN 2 Dominio de broadcast de la LAN

6 VLAN Ventajas Mitigación de la tormenta de broadcast
La división de una red en las VLAN reduce la cantidad de dispositivos que pueden participar en una tormenta de broadcast. La segmentación de LAN impide que una tormenta de broadcast se propague a toda la red. VLAN 2, Recibe Tormenta de broadcast Trama VLAN X, No recibe VLAN X, No recibe Trama VLAN 2, Recibe VLAN X, No recibe Trama BROADCAST VLAN 2 Trama VLAN X, No recibe

7 VLAN Tipos de VLAN VLAN de datos
Una VLAN de datos es una VLAN configurada para enviar sólo tráfico de datos generado por el usuario. Datos del usuario Datos del usuario RED LAN VLAN DE DATOS VLAN DE DATOS PCs de usuario

8 VLAN Tipos de VLAN VLAN Predeterminada
Todos los puertos de switch se convierten en un miembro de la VLAN predeterminada justo después del arranque inicial del switch. VLAN Predeterminada Esta admite cualquier dispositivo conectado a cualquier puerto de switch para comunicarse con otros dispositivos en otros puertos de switch. Puerto 2 Puerto 1 Puerto 3 Puerto 4 Suele ser la VLAN 1. Esta tiene todas las características de cualquier VLAN, excepto que no la puede volver a denominar y no se le puede eliminar

9 VLAN Tipos de VLAN VLAN Nativa
Una VLAN nativa está asignada a un puerto troncal. Un puerto de enlace troncal, admite el tráfico que llega de muchas VLAN (tráfico etiquetado) como también el tráfico que no llega de una VLAN (tráfico no etiquetado). El puerto de enlace troncal coloca el tráfico no etiquetado en la VLAN nativa. Enlace troncal VLAN 2 VLAN 2 VLAN 5 VLAN 5 VLAN 3 VLAN 3 VLAN nativa, VLAN 5

10 VLAN Tipos de VLAN VLAN de administración
Una VLAN de administración es cualquier VLAN que usted configura para acceder a las capacidades de administración de un switch La VLAN 1 serviría como VLAN de administración si no definió una VLAN para que sirva como VLAN de administración. VLAN de administración Terminal de administración

11 VLAN Tipos de VLAN VLAN de voz
En telefonía IP normalmente se tiende a separar las redes de voz de la de los datos. Para asegurar la calidad de la voz.

12 VLAN Asignación de VLAN VLAN estática

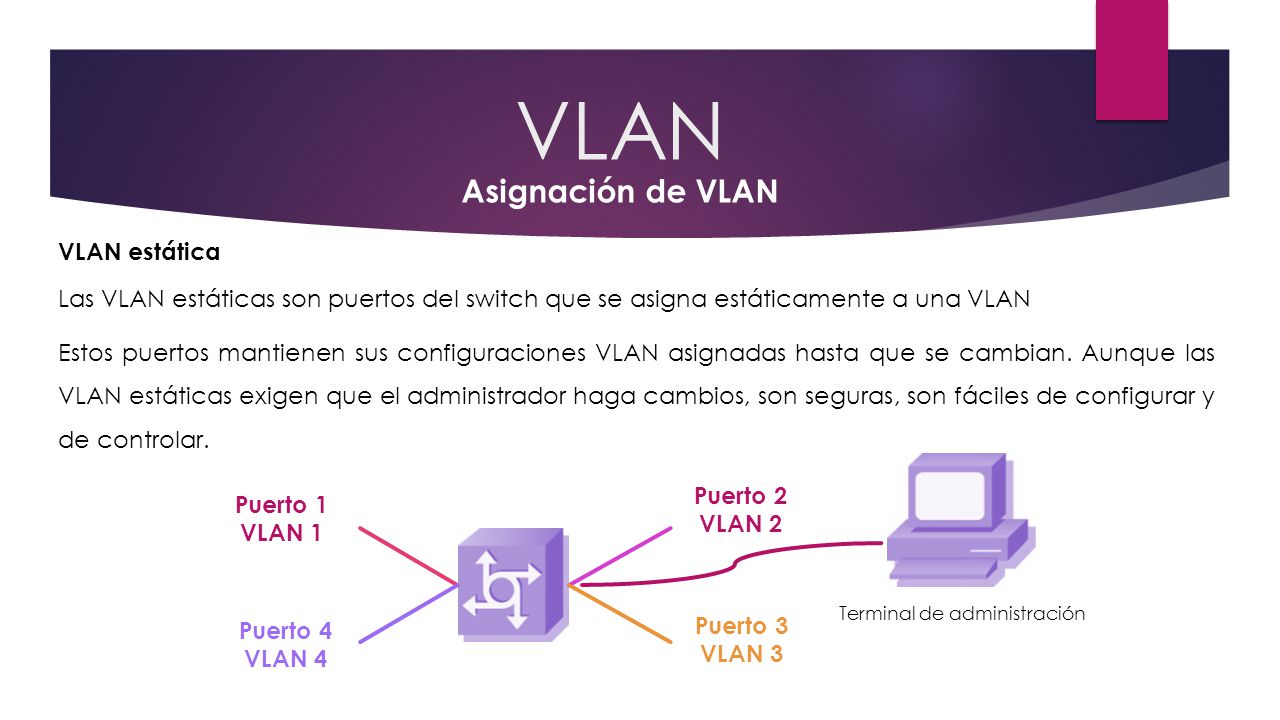

Las VLAN estáticas son puertos del switch que se asigna estáticamente a una VLAN Estos puertos mantienen sus configuraciones VLAN asignadas hasta que se cambian. Aunque las VLAN estáticas exigen que el administrador haga cambios, son seguras, son fáciles de configurar y de controlar. Puerto 2 VLAN 2 Puerto 1 VLAN 1 Terminal de administración Puerto 4 VLAN 4 Puerto 3 VLAN 3

13 VLAN Asignación de VLAN VLAN dinámica VLAN dinámica MAC VLAN
Las VLAN dinámicas son puertos de un switch que se puede determinar sus tareas VLAN Las funciones VLAN dinámicas están basadas en el direccionamiento MAC, el direccionamiento lógico o el tipo de protocolo de datos. Cuando una estación se conecta inicialmente a un puerto del switch no asignado, el switch apropiado comprueba la entrada de dirección MAC en la base de datos de administración VLAN y configura el puerto con la configuración VLAN correspondiente. VLAN dinámica MAC VLAN xx-xx-xx-xx-xx-xx VLAN 2 MAC xx-xx-xx-xx-xx-xx

14 Puertos asociados a la VLAN 4
Clasificación de las VLAN NIVEL 1 “Basadas en puertos” Conocida como “port switching”. Se especifica qué puertos del switch pertenecen a la VLAN, los miembros de dicha VLAN son los que se conecten a esos puertos. Puerto 2 Puerto 1 Puertos asociados a la VLAN 4 Puerto 1 Puerto 3 VLAN 4 Puerto 3

15 VLAN Clasificación de las VLAN MAC asociada a la vlan 14
NIVEL 2 “Direcciones MAC” Se asignan hosts a una VLAN en función de su dirección MAC. Tiene la ventaja de que no hay que reconfigurar el switch si el usuario cambia su localización, es decir, se conecta a otro puerto de ese u otro dispositivo. MAC asociada a la vlan 10 yy-yy-yy-yy-yy-yy MAC asociada a la vlan 14 xx-xx-xx-xx-xx-xx VLAN 10 VLAN 14 MAC xx-xx-xx-xx-xx-xx MAC yy-yy-yy-yy-yy-yy

16 VLAN Clasificación de las VLAN VLAN 2 (IPV4) Pc1,Pc3 y Pc5
NIVEL 3 “Por tipo de protocolo” PC 3 Protocolo IPV4 VLAN 2 (IPV4) Pc1,Pc3 y Pc5 PC 1 Protocolo IPV4 PC 4 Protocolo IPV6 VLAN 5 (IPV6) Pc2 y PC4 PC 2 ProtocoloIPV6 PC 5 Protocolo IPV4 La VLAN queda determinada por el contenido del campo tipo de protocolo de la trama MAC. Por ejemplo, se asociaría VLAN 1 al protocolo IPv4, VLAN 2 al protocolo IPv6, VLAN 3 a AppleTalk, VLAN 4 a IPX...

17 VLAN Clasificación de las VLAN NIVEL 4 “Por direcciones de subred ”
La cabecera de nivel 3 se utiliza para mapear la VLAN a la que pertenece. En este tipo de VLAN son los paquetes, y no los host, quienes pertenecen a la VLAN. Estaciones con múltiples protocolos de red (nivel 3) estarán en múltiples VLANs. Paquetes Cabecera de nivel 3 Protocolo

18 VLAN Clasificación de las VLAN NIVEL SUPERIORES”

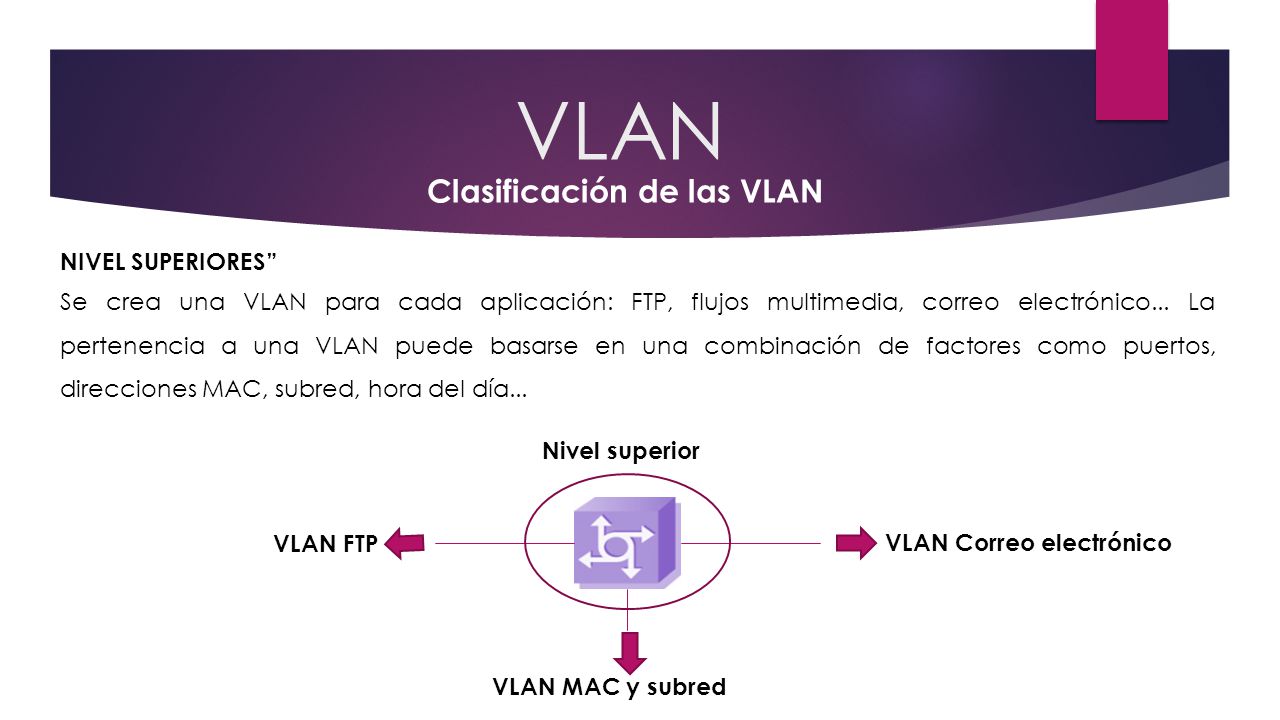

Se crea una VLAN para cada aplicación: FTP, flujos multimedia, correo electrónico... La pertenencia a una VLAN puede basarse en una combinación de factores como puertos, direcciones MAC, subred, hora del día... Nivel superior VLAN FTP VLAN Correo electrónico VLAN MAC y subred

19 VLAN Enlace troncal Vlan 3 Vlan 2
Un enlace troncal es un enlace punto a punto entre dos dispositivos de red que transportan más de una VLAN. Un enlace troncal de VLAN les permite extender las VLAN a través de toda una red Un enlace troncal de VLAN no pertenece a una VLAN específica, sino que es un conducto para las VLAN entre switches y routers Enlace troncal Vlan 3 Vlan 2
