1 Georgia Tech Safety and Health Consultation Program

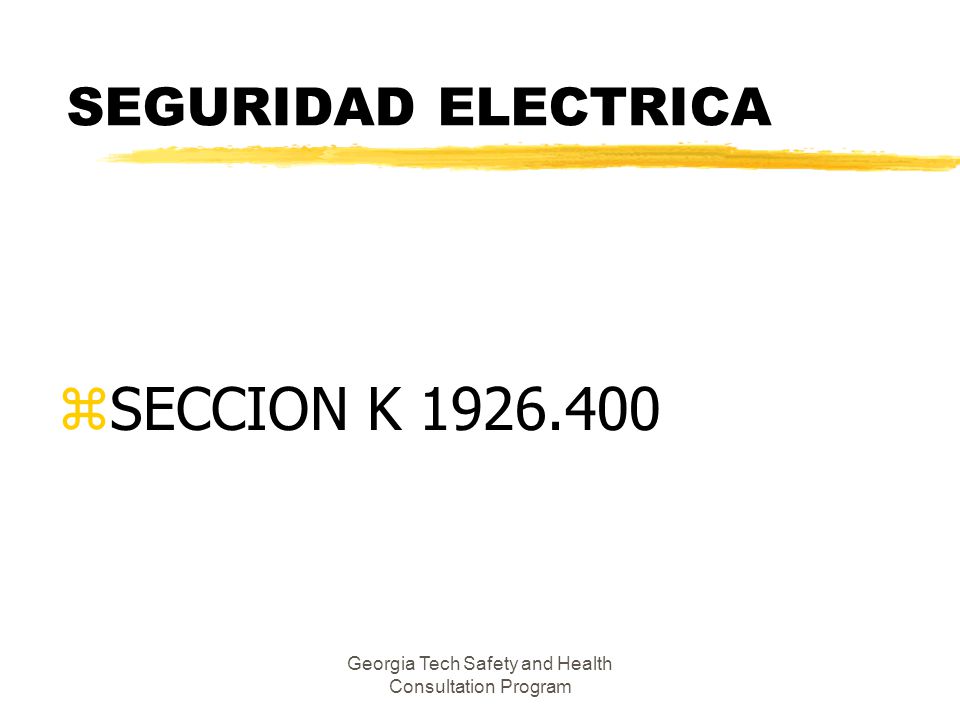

SEGURIDAD ELECTRICA SECCION K Georgia Tech Safety and Health Consultation Program

2 Georgia Tech Safety and Health Consultation Program

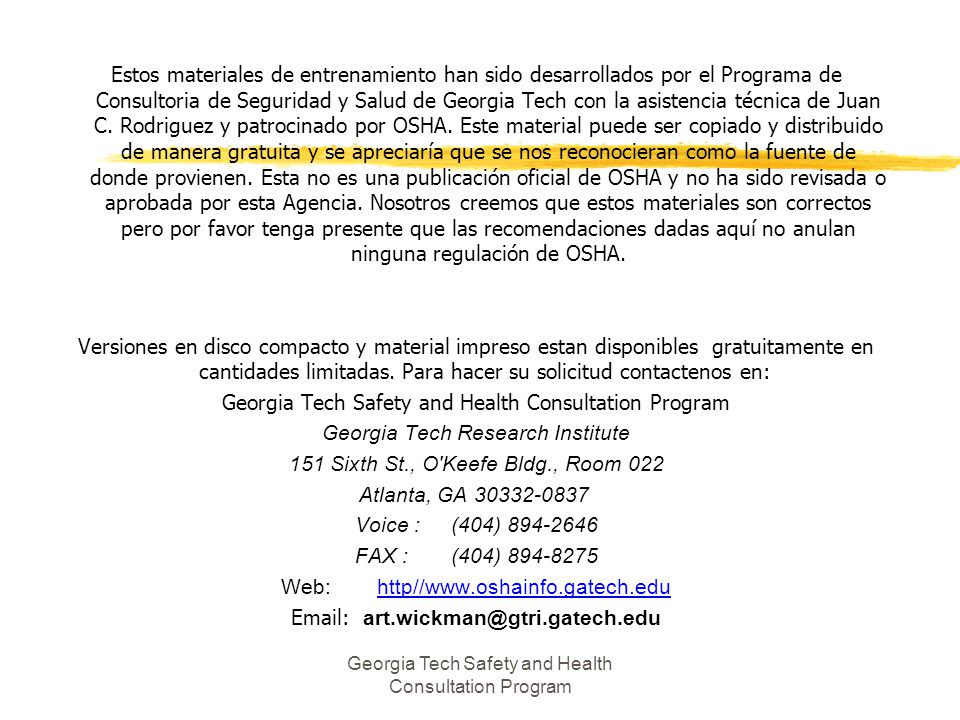

Estos materiales de entrenamiento han sido desarrollados por el Programa de Consultoria de Seguridad y Salud de Georgia Tech con la asistencia técnica de Juan C. Rodriguez y patrocinado por OSHA. Este material puede ser copiado y distribuido de manera gratuita y se apreciaría que se nos reconocieran como la fuente de donde provienen. Esta no es una publicación oficial de OSHA y no ha sido revisada o aprobada por esta Agencia. Nosotros creemos que estos materiales son correctos pero por favor tenga presente que las recomendaciones dadas aquí no anulan ninguna regulación de OSHA. Versiones en disco compacto y material impreso estan disponibles gratuitamente en cantidades limitadas. Para hacer su solicitud contactenos en: Georgia Tech Safety and Health Consultation Program Georgia Tech Research Institute 151 Sixth St., O'Keefe Bldg., Room 022 Atlanta, GA Voice : (404) FAX : (404) Web: http// Georgia Tech Safety and Health Consultation Program

3 Georgia Tech Safety and Health Consultation Program

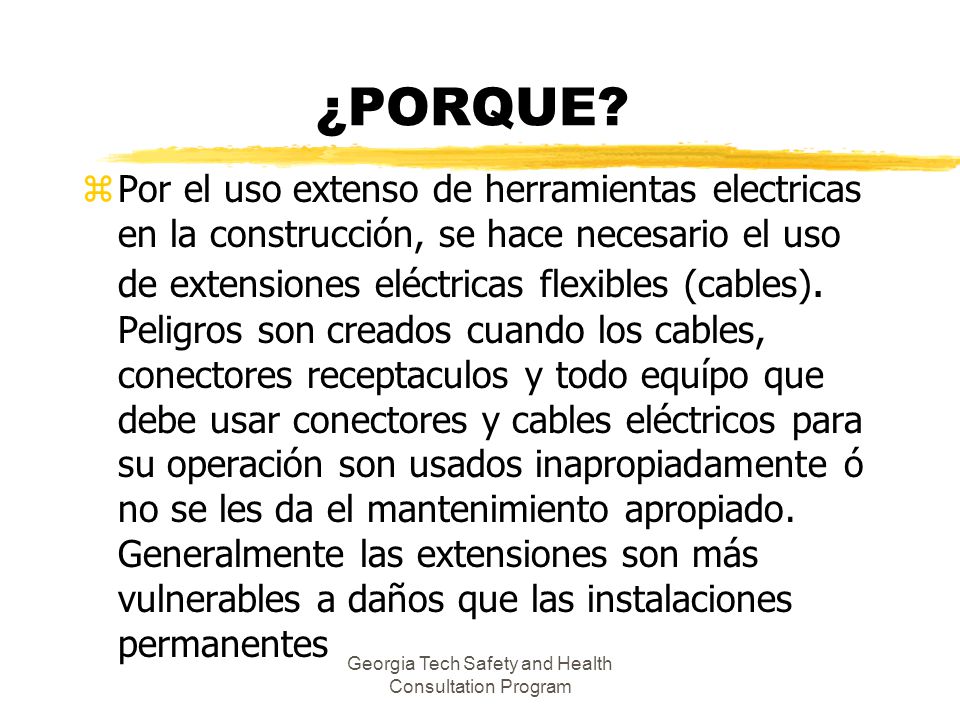

¿PORQUE? Por el uso extenso de herramientas electricas en la construcción, se hace necesario el uso de extensiones eléctricas flexibles (cables). Peligros son creados cuando los cables, conectores receptaculos y todo equípo que debe usar conectores y cables eléctricos para su operación son usados inapropiadamente ó no se les da el mantenimiento apropiado. Generalmente las extensiones son más vulnerables a daños que las instalaciones permanentes Georgia Tech Safety and Health Consultation Program

4 Georgia Tech Safety and Health Consultation Program

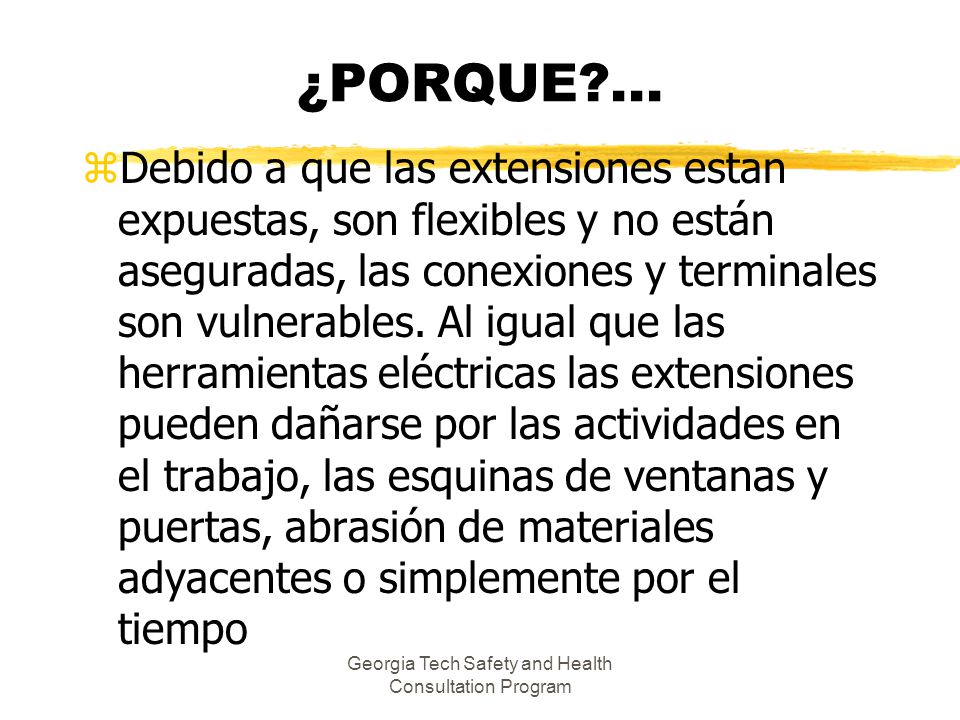

¿PORQUE?... Debido a que las extensiones estan expuestas, son flexibles y no están aseguradas, las conexiones y terminales son vulnerables. Al igual que las herramientas eléctricas las extensiones pueden dañarse por las actividades en el trabajo, las esquinas de ventanas y puertas, abrasión de materiales adyacentes o simplemente por el tiempo Georgia Tech Safety and Health Consultation Program

5 Georgia Tech Safety and Health Consultation Program

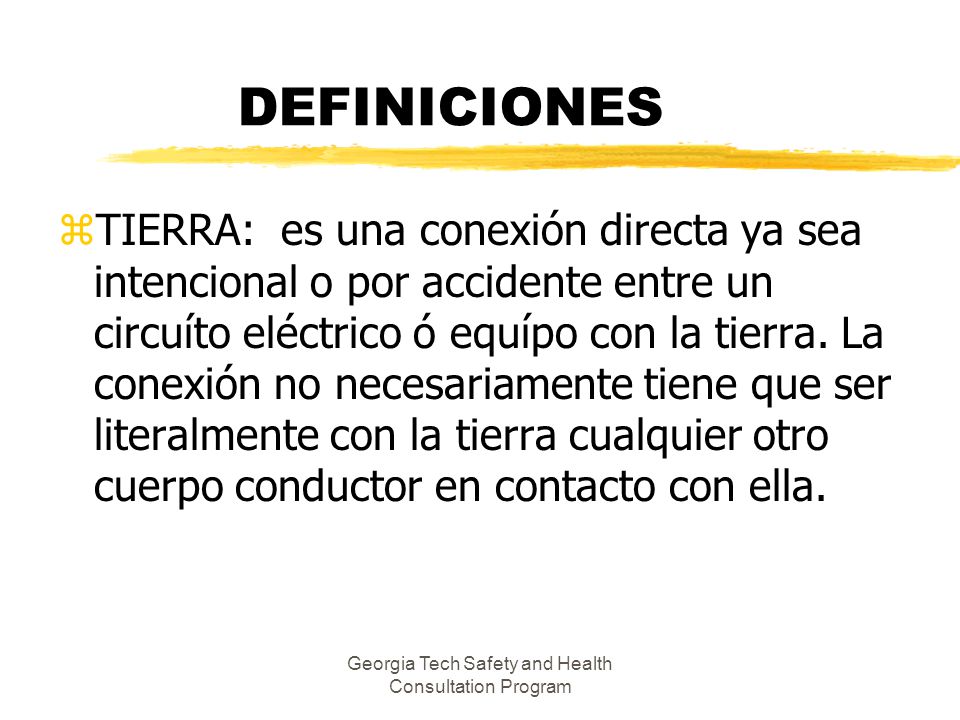

DEFINICIONES TIERRA: es una conexión directa ya sea intencional o por accidente entre un circuíto eléctrico ó equípo con la tierra. La conexión no necesariamente tiene que ser literalmente con la tierra cualquier otro cuerpo conductor en contacto con ella. Georgia Tech Safety and Health Consultation Program

6 Georgia Tech Safety and Health Consultation Program

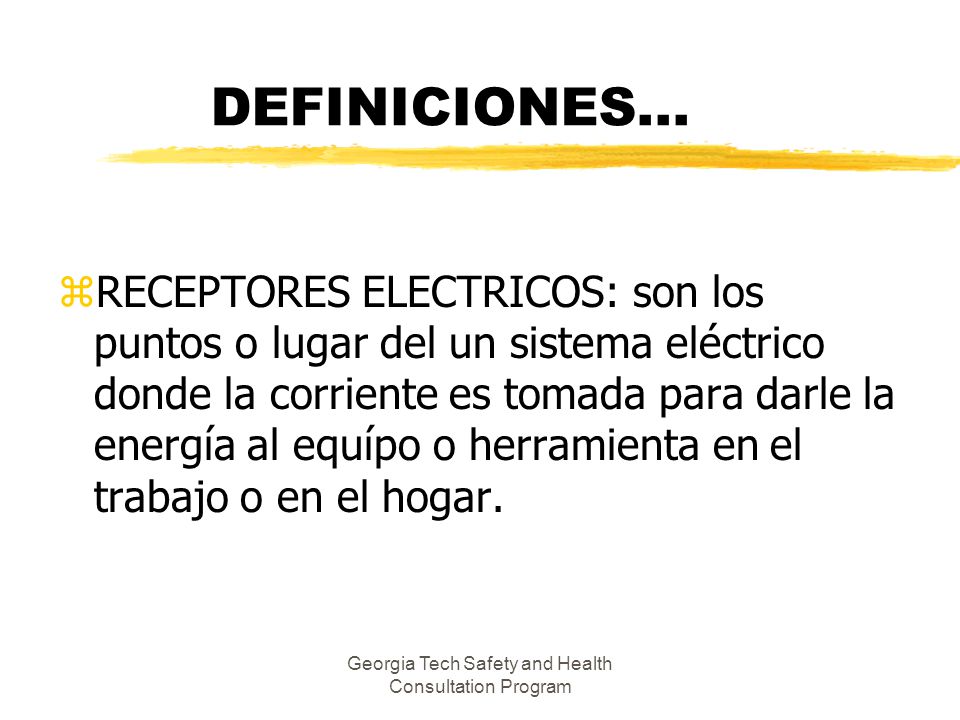

DEFINICIONES... RECEPTORES ELECTRICOS: son los puntos o lugar del un sistema eléctrico donde la corriente es tomada para darle la energía al equípo o herramienta en el trabajo o en el hogar. Georgia Tech Safety and Health Consultation Program

7 Georgia Tech Safety and Health Consultation Program

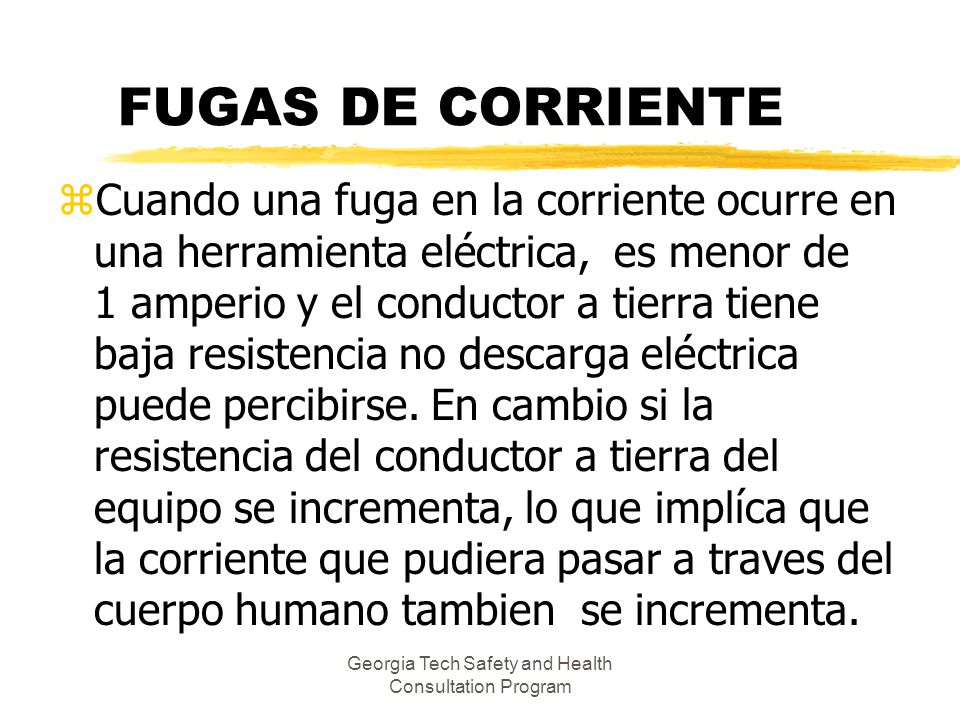

FUGAS DE CORRIENTE Cuando una fuga en la corriente ocurre en una herramienta eléctrica, es menor de amperio y el conductor a tierra tiene baja resistencia no descarga eléctrica puede percibirse. En cambio si la resistencia del conductor a tierra del equipo se incrementa, lo que implíca que la corriente que pudiera pasar a traves del cuerpo humano tambien se incrementa. Georgia Tech Safety and Health Consultation Program

8 Georgia Tech Safety and Health Consultation Program

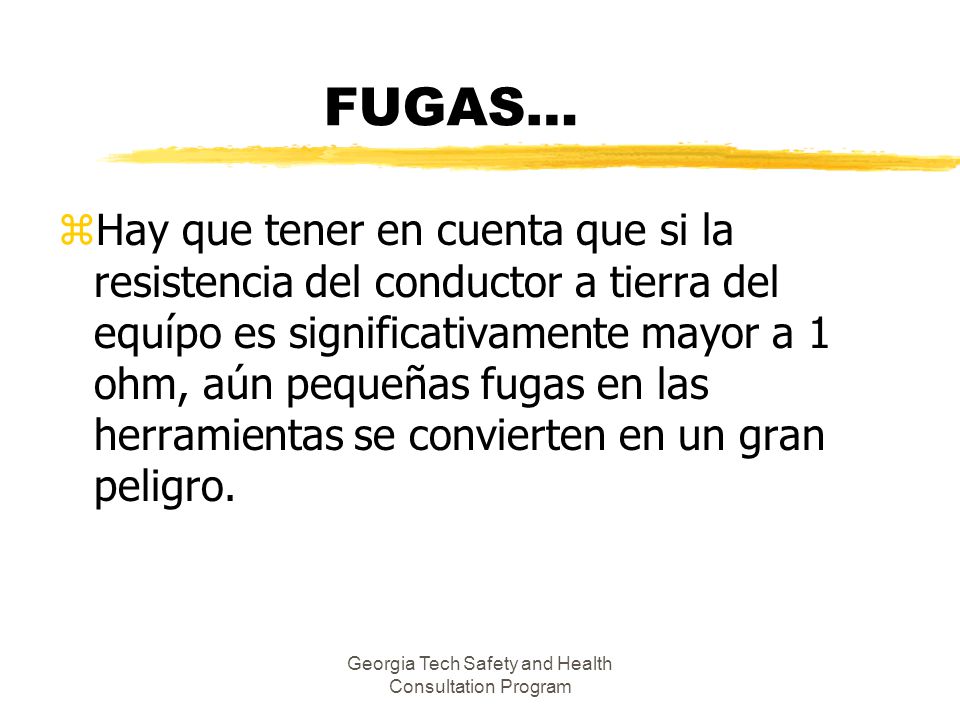

FUGAS… Hay que tener en cuenta que si la resistencia del conductor a tierra del equípo es significativamente mayor a 1 ohm, aún pequeñas fugas en las herramientas se convierten en un gran peligro. Georgia Tech Safety and Health Consultation Program

9 CUALES SON LOS PELIGROS

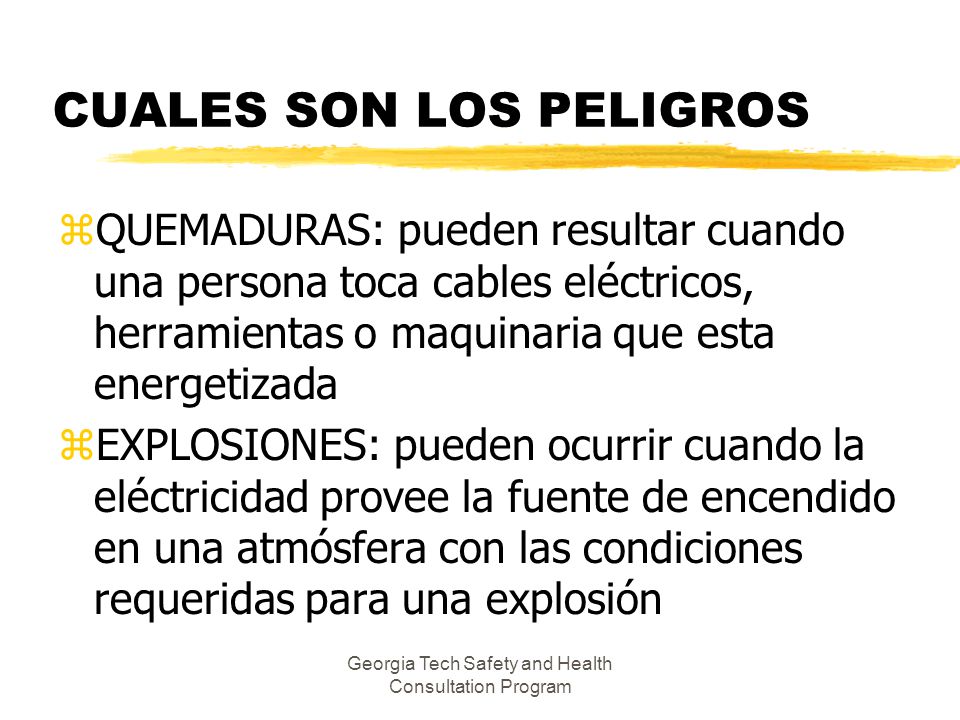

QUEMADURAS: pueden resultar cuando una persona toca cables eléctricos, herramientas o maquinaria que esta energetizada EXPLOSIONES: pueden ocurrir cuando la eléctricidad provee la fuente de encendido en una atmósfera con las condiciones requeridas para una explosión Georgia Tech Safety and Health Consultation Program

10 Georgia Tech Safety and Health Consultation Program

11 Georgia Tech Safety and Health Consultation Program

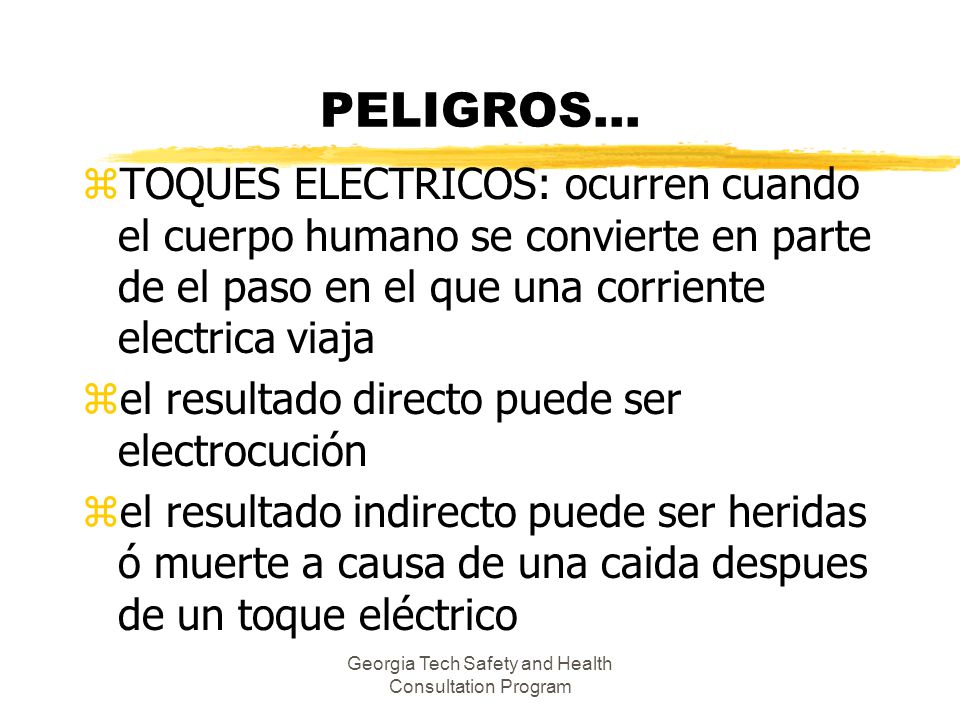

PELIGROS... TOQUES ELECTRICOS: ocurren cuando el cuerpo humano se convierte en parte de el paso en el que una corriente electrica viaja el resultado directo puede ser electrocución el resultado indirecto puede ser heridas ó muerte a causa de una caida despues de un toque eléctrico Georgia Tech Safety and Health Consultation Program

12 Georgia Tech Safety and Health Consultation Program

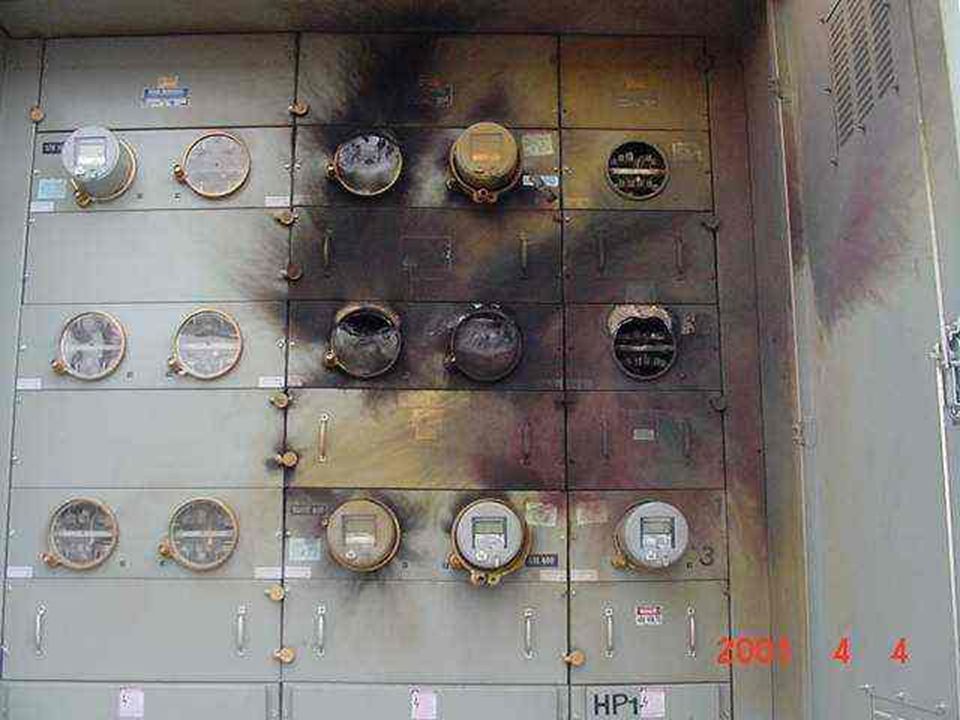

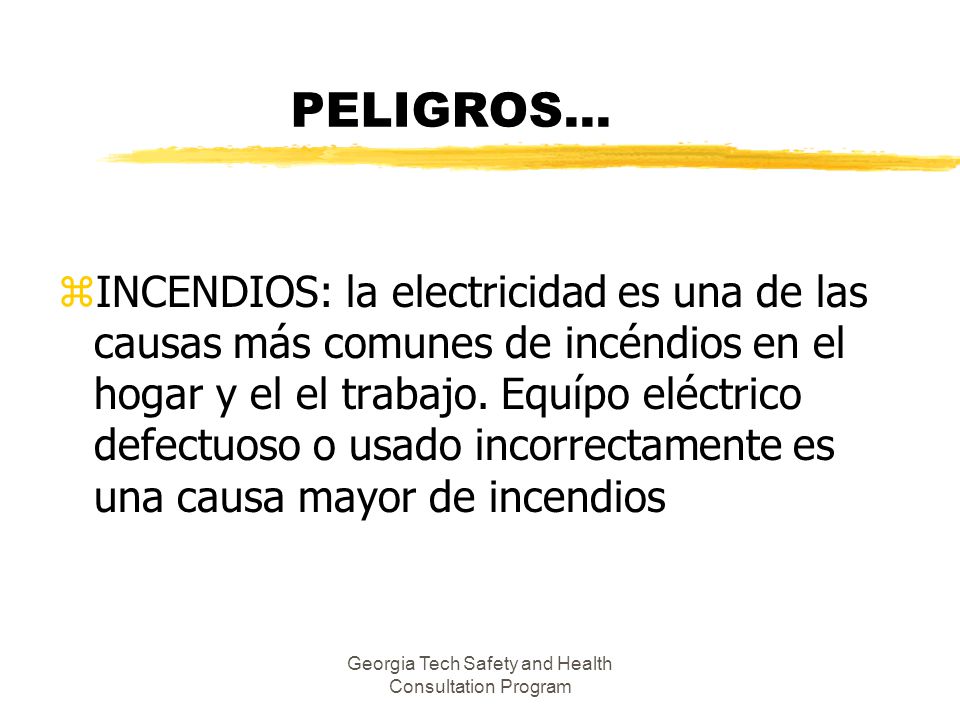

PELIGROS... INCENDIOS: la electricidad es una de las causas más comunes de incéndios en el hogar y el el trabajo. Equípo eléctrico defectuoso o usado incorrectamente es una causa mayor de incendios Georgia Tech Safety and Health Consultation Program

13 Georgia Tech Safety and Health Consultation Program

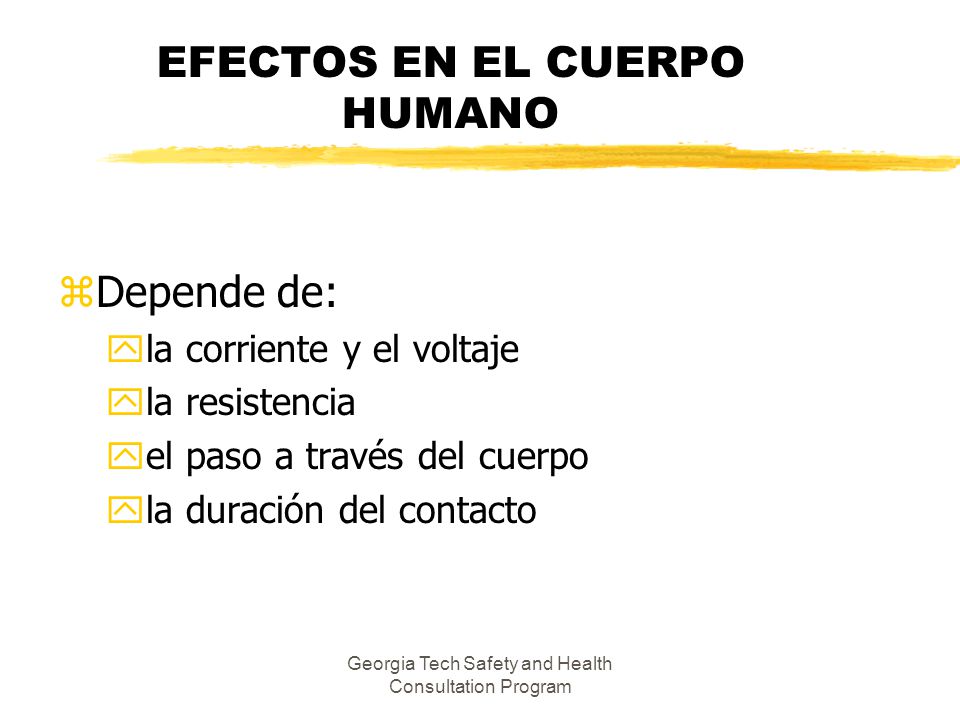

14 EFECTOS EN EL CUERPO HUMANO
Depende de: la corriente y el voltaje la resistencia el paso a través del cuerpo la duración del contacto Georgia Tech Safety and Health Consultation Program

15 EXAMEN, INSTALACION Y USO DE HERRAMIENTAS Y MAQUINARIA

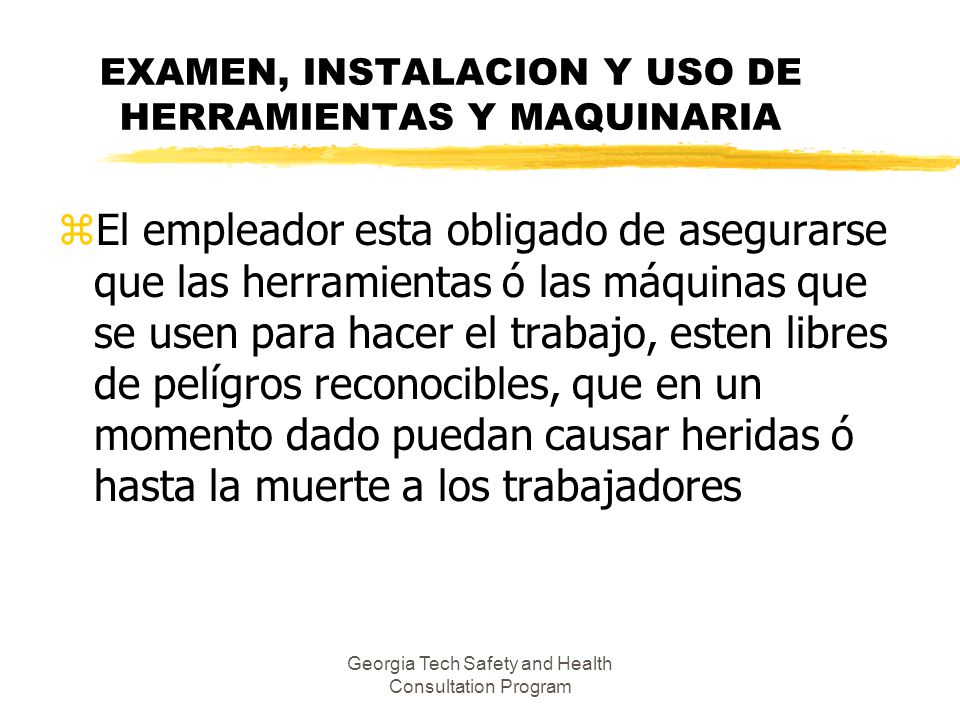

El empleador esta obligado de asegurarse que las herramientas ó las máquinas que se usen para hacer el trabajo, esten libres de pelígros reconocibles, que en un momento dado puedan causar heridas ó hasta la muerte a los trabajadores Georgia Tech Safety and Health Consultation Program

16 Georgia Tech Safety and Health Consultation Program

17 Georgia Tech Safety and Health Consultation Program

18 Georgia Tech Safety and Health Consultation Program

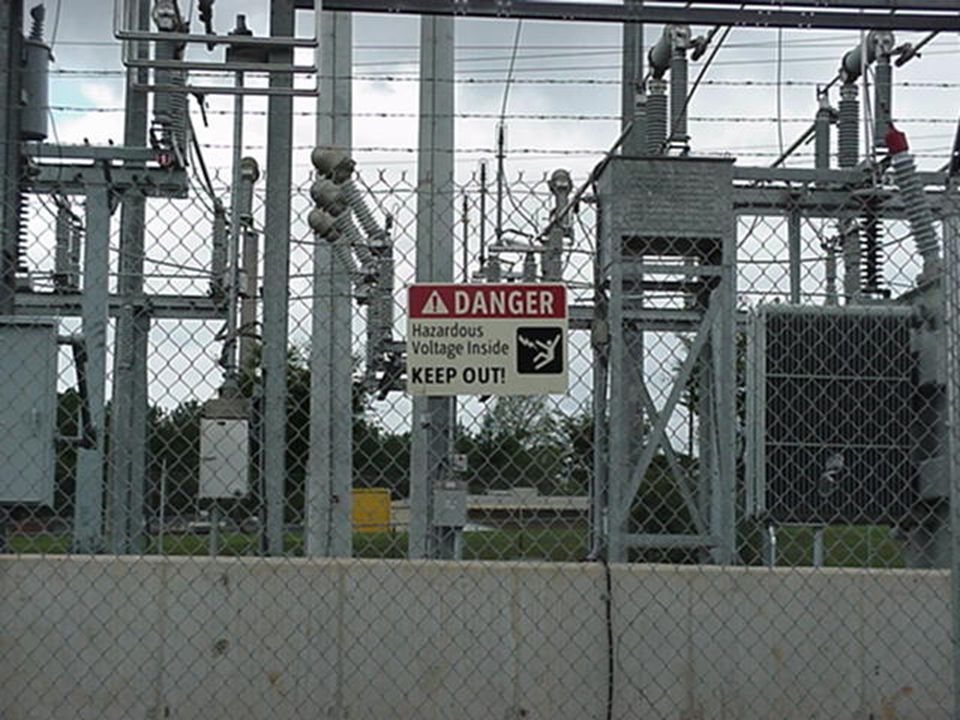

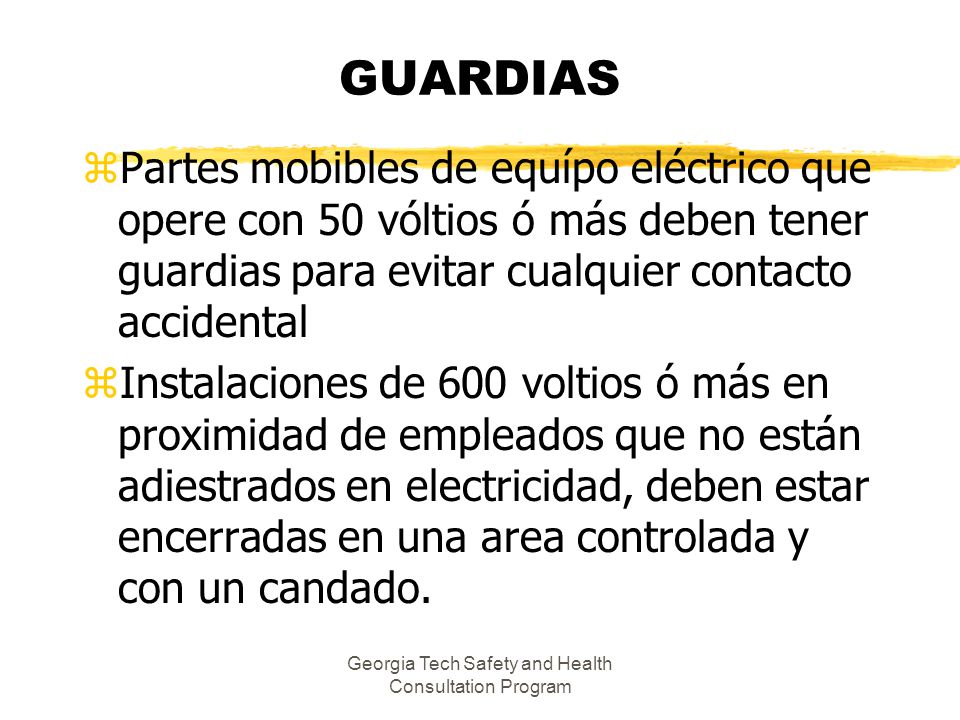

GUARDIAS Partes mobibles de equípo eléctrico que opere con 50 vóltios ó más deben tener guardias para evitar cualquier contacto accidental Instalaciones de 600 voltios ó más en proximidad de empleados que no están adiestrados en electricidad, deben estar encerradas en una area controlada y con un candado. Georgia Tech Safety and Health Consultation Program

19 Georgia Tech Safety and Health Consultation Program

20 Georgia Tech Safety and Health Consultation Program

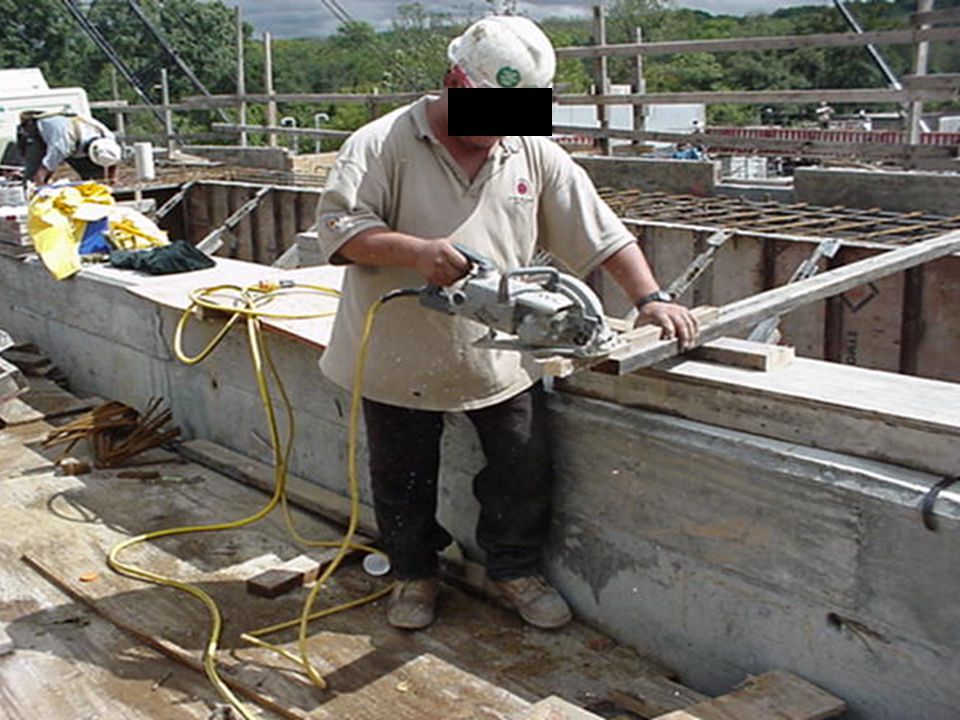

21 CONEXION A TIERRA DEL EQUIPO CONECTADO POR CABLES Y ENCHUFES

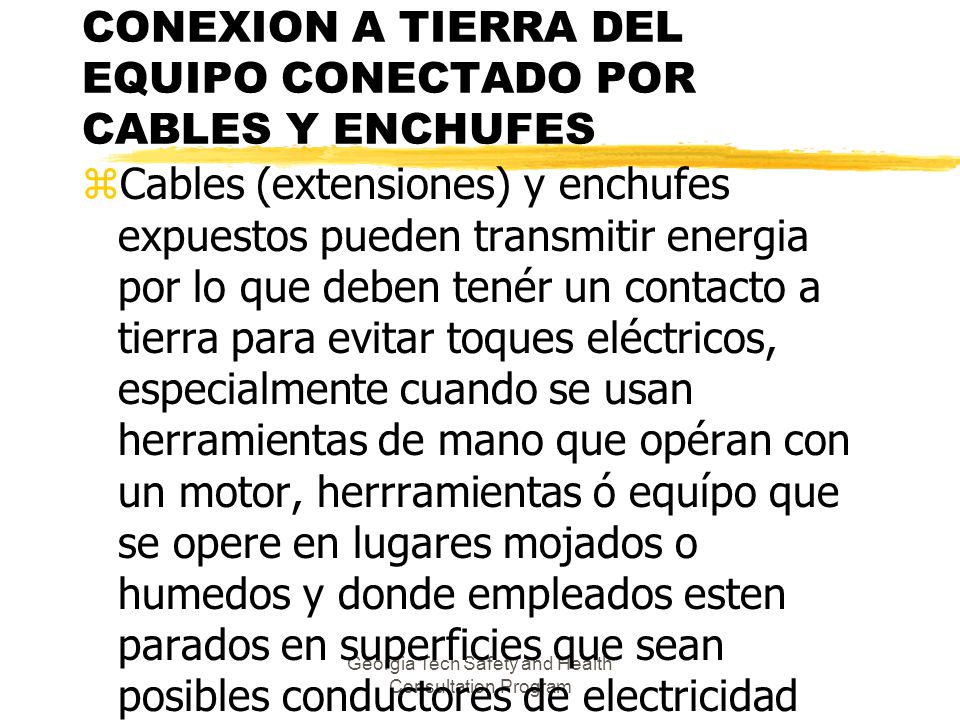

Cables (extensiones) y enchufes expuestos pueden transmitir energia por lo que deben tenér un contacto a tierra para evitar toques eléctricos, especialmente cuando se usan herramientas de mano que opéran con un motor, herrramientas ó equípo que se opere en lugares mojados o humedos y donde empleados esten parados en superficies que sean posibles conductores de electricidad Georgia Tech Safety and Health Consultation Program

22 Georgia Tech Safety and Health Consultation Program

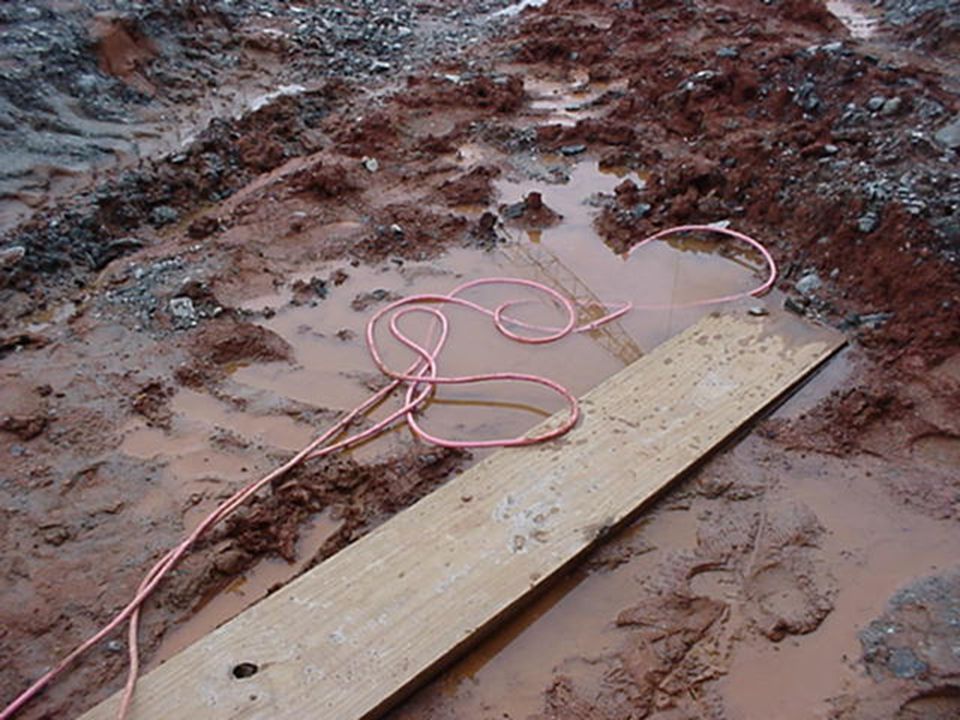

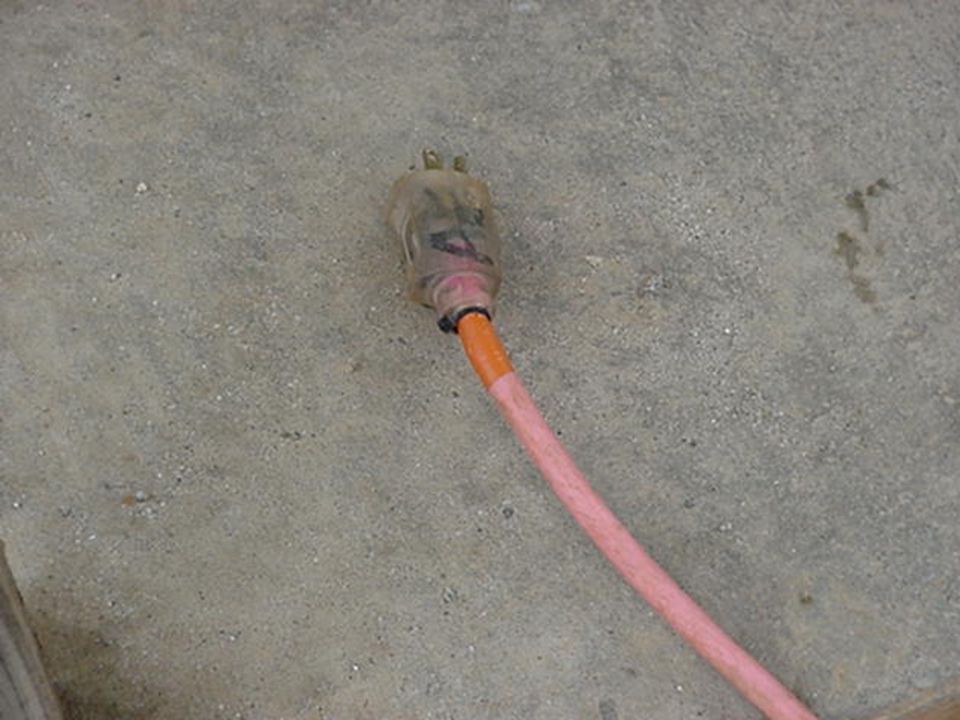

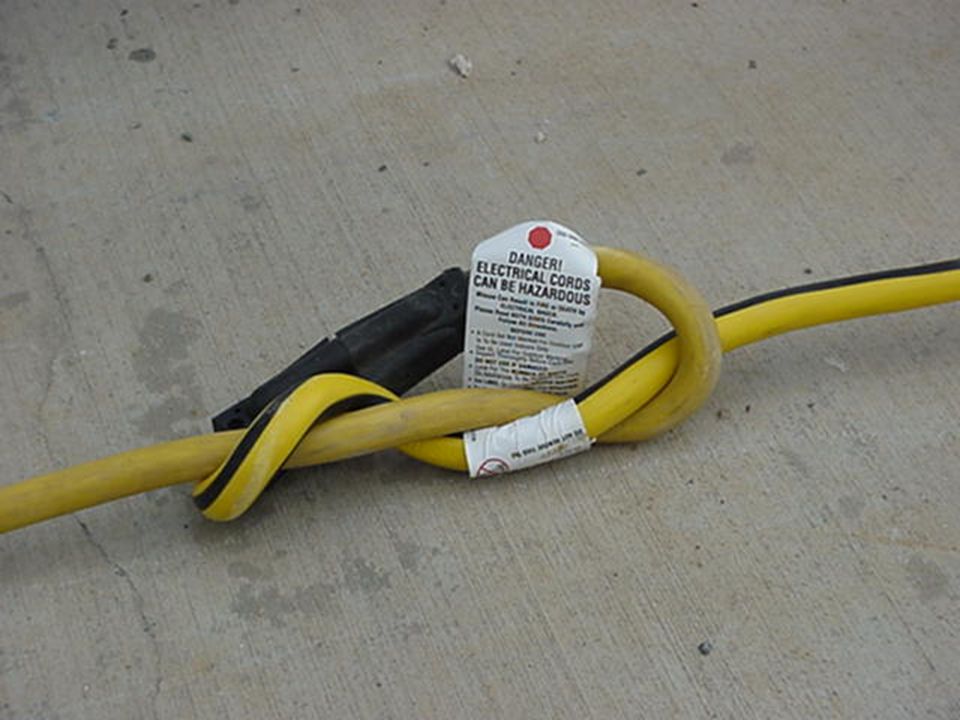

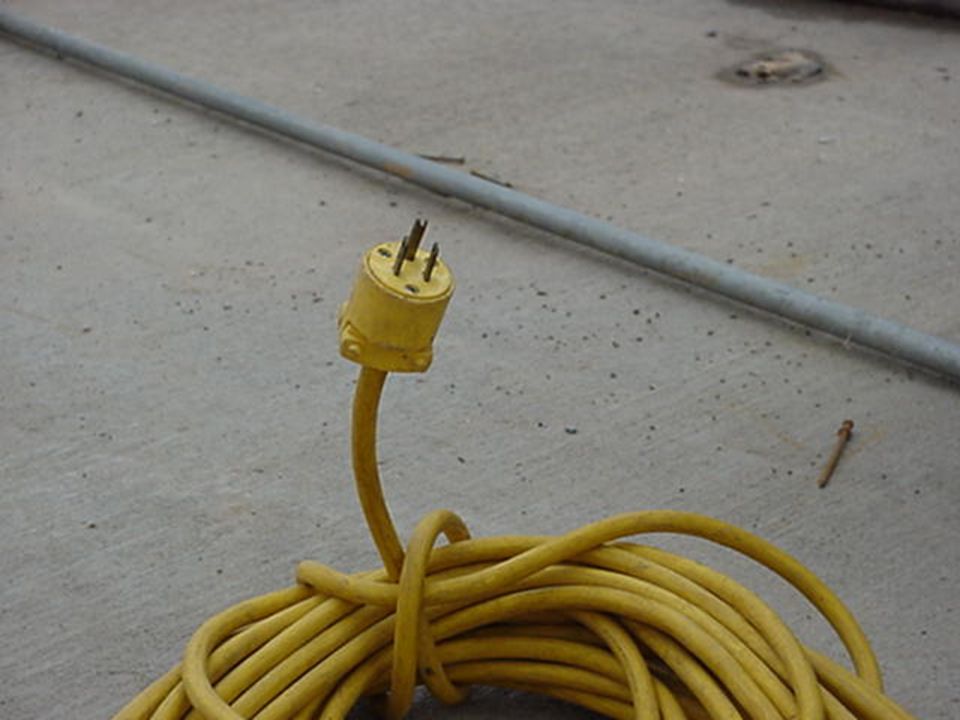

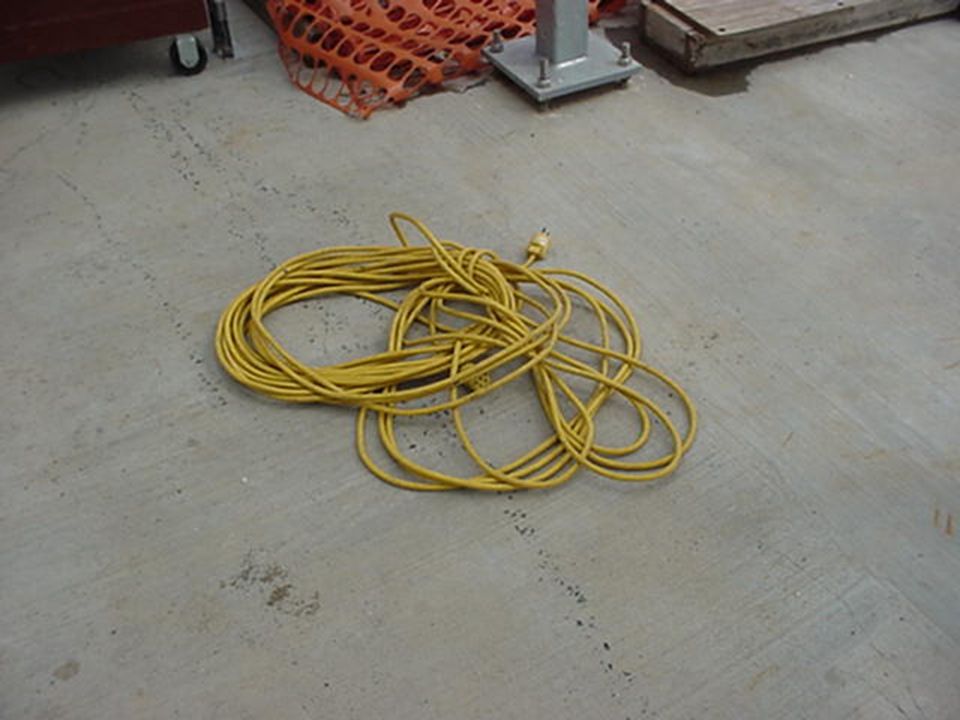

EXTENSIONES Las extensiones dében llenar los requisitos de seguridad necesarios para la actividad que se usen. La conexión con los enchufes así como toda la insulación no deben estar dañadas. Siempre tienen que tener el pin de la tierra. Si se pasan a traves de hoyos deben protegerse de orillas filosas. Nunca los use entre el agua y no los exponga a calor excesivo, al menos que usted sepa que estan diseñados para ello. Georgia Tech Safety and Health Consultation Program

23 Georgia Tech Safety and Health Consultation Program

24 Georgia Tech Safety and Health Consultation Program

25 Georgia Tech Safety and Health Consultation Program

26 Georgia Tech Safety and Health Consultation Program

27 Georgia Tech Safety and Health Consultation Program

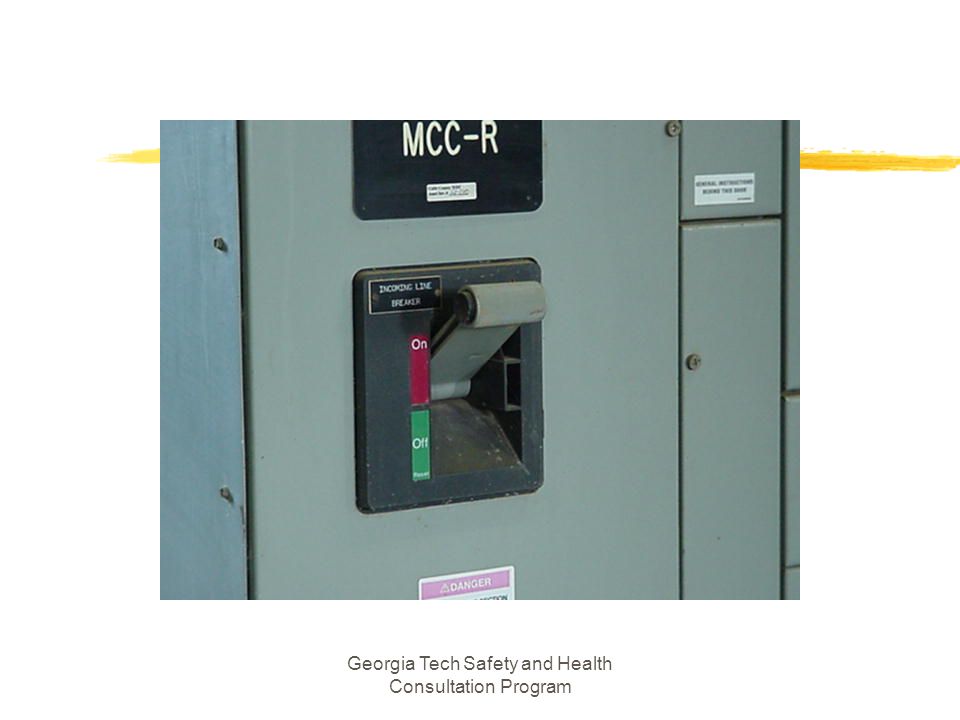

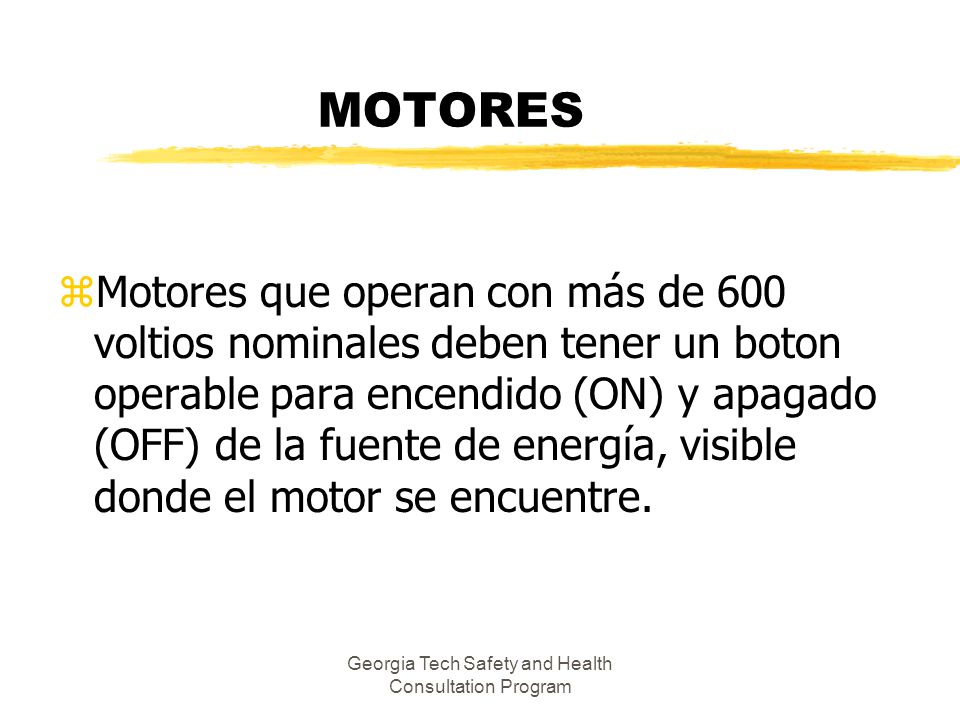

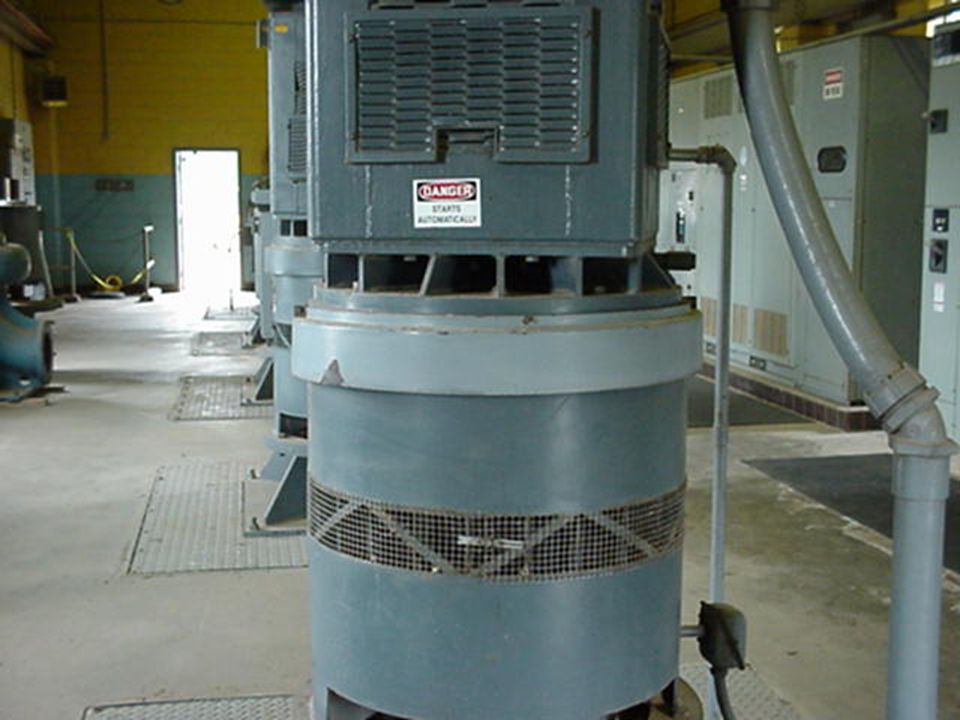

MOTORES Motores que operan con más de 600 voltios nominales deben tener un boton operable para encendido (ON) y apagado (OFF) de la fuente de energía, visible donde el motor se encuentre. Georgia Tech Safety and Health Consultation Program

28 Georgia Tech Safety and Health Consultation Program

29 Georgia Tech Safety and Health Consultation Program

30 PROTECCION PARA LOS TRABAJADORES

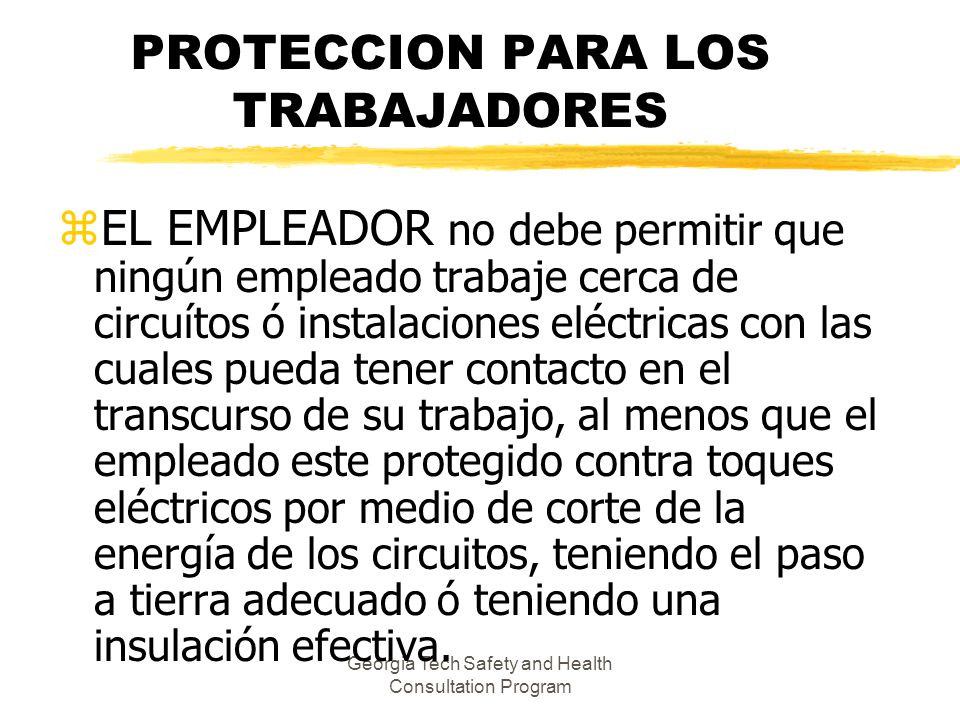

EL EMPLEADOR no debe permitir que ningún empleado trabaje cerca de circuítos ó instalaciones eléctricas con las cuales pueda tener contacto en el transcurso de su trabajo, al menos que el empleado este protegido contra toques eléctricos por medio de corte de la energía de los circuitos, teniendo el paso a tierra adecuado ó teniendo una insulación efectiva. Georgia Tech Safety and Health Consultation Program

31 Georgia Tech Safety and Health Consultation Program

32 Georgia Tech Safety and Health Consultation Program

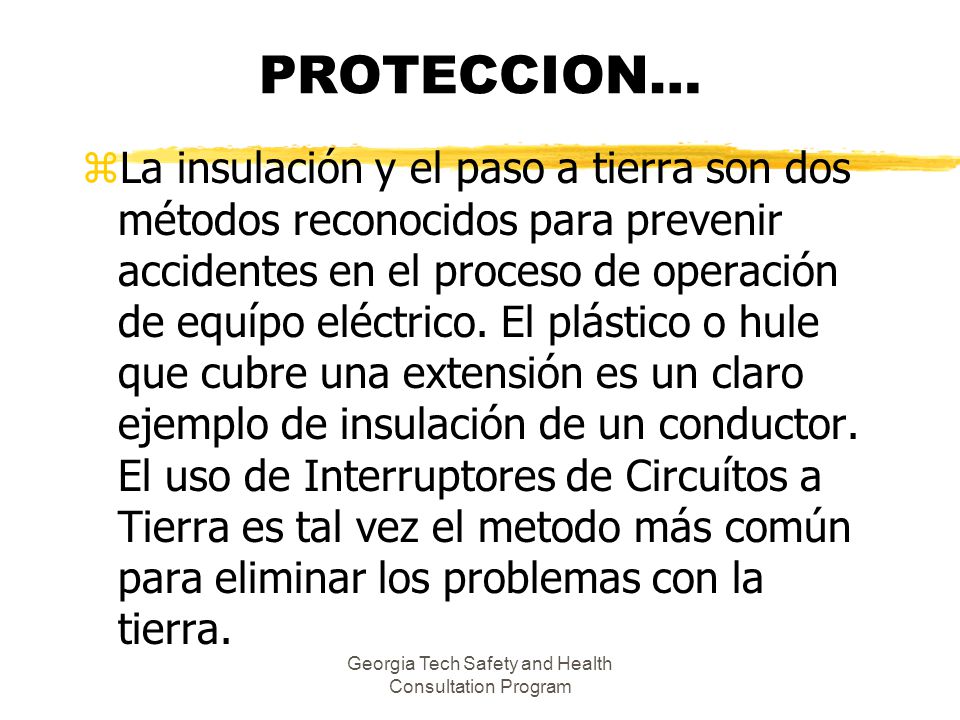

PROTECCION… La insulación y el paso a tierra son dos métodos reconocidos para prevenir accidentes en el proceso de operación de equípo eléctrico. El plástico o hule que cubre una extensión es un claro ejemplo de insulación de un conductor. El uso de Interruptores de Circuítos a Tierra es tal vez el metodo más común para eliminar los problemas con la tierra. Georgia Tech Safety and Health Consultation Program

33 Georgia Tech Safety and Health Consultation Program

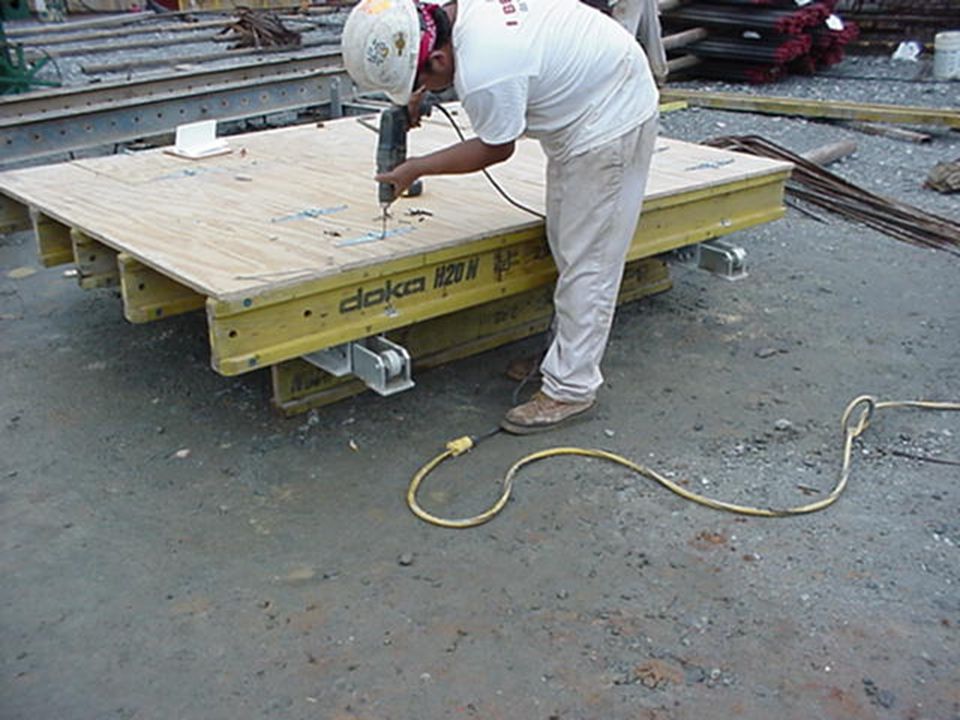

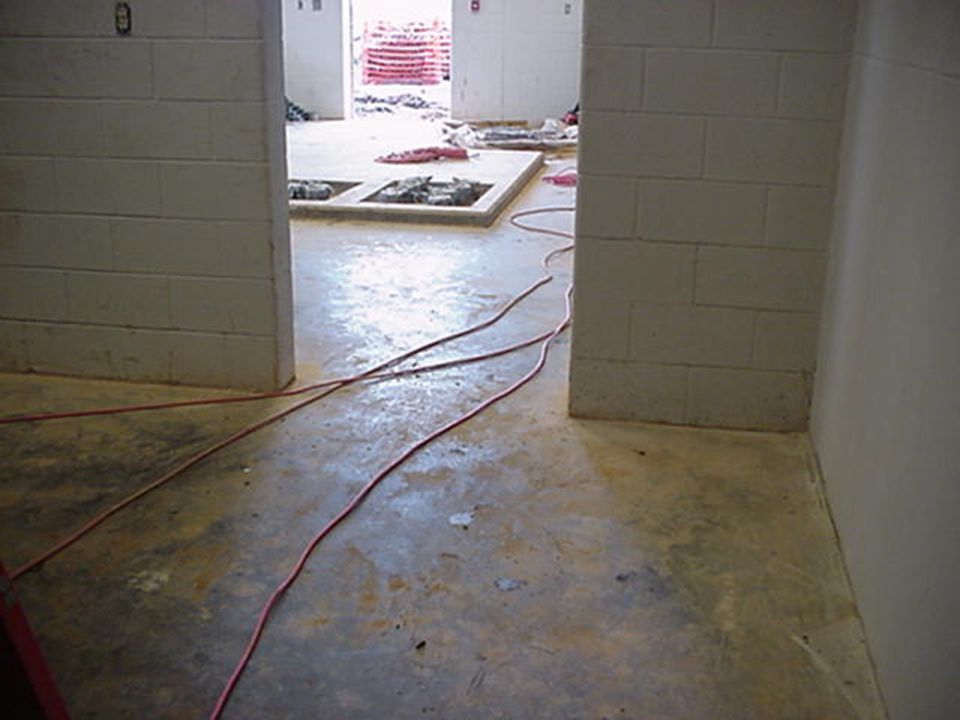

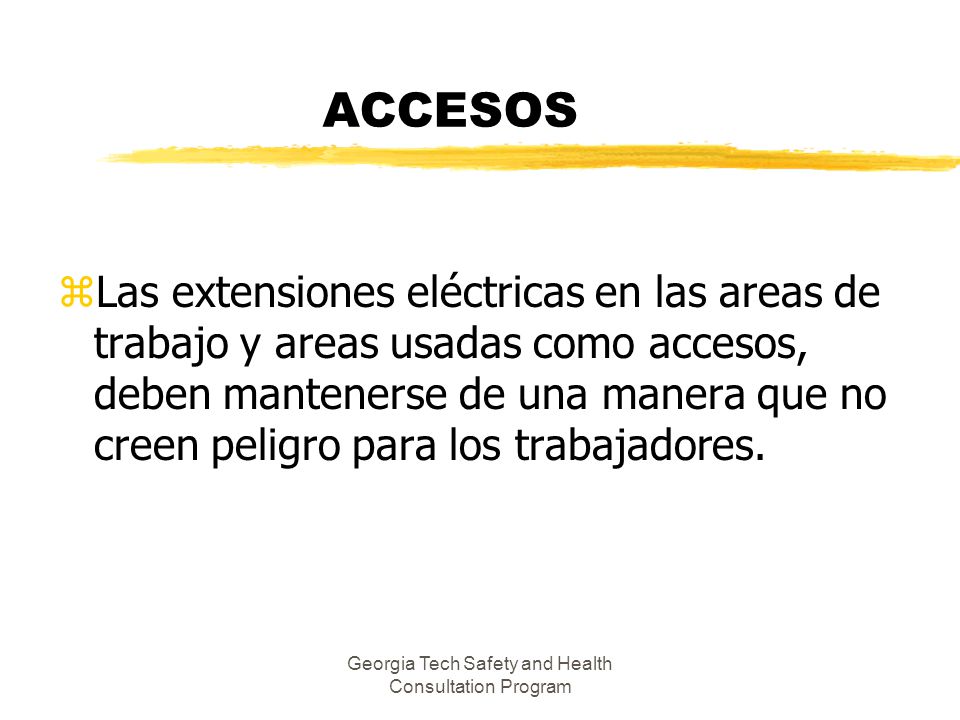

ACCESOS Las extensiones eléctricas en las areas de trabajo y areas usadas como accesos, deben mantenerse de una manera que no creen peligro para los trabajadores. Georgia Tech Safety and Health Consultation Program

34 Georgia Tech Safety and Health Consultation Program

35 Georgia Tech Safety and Health Consultation Program

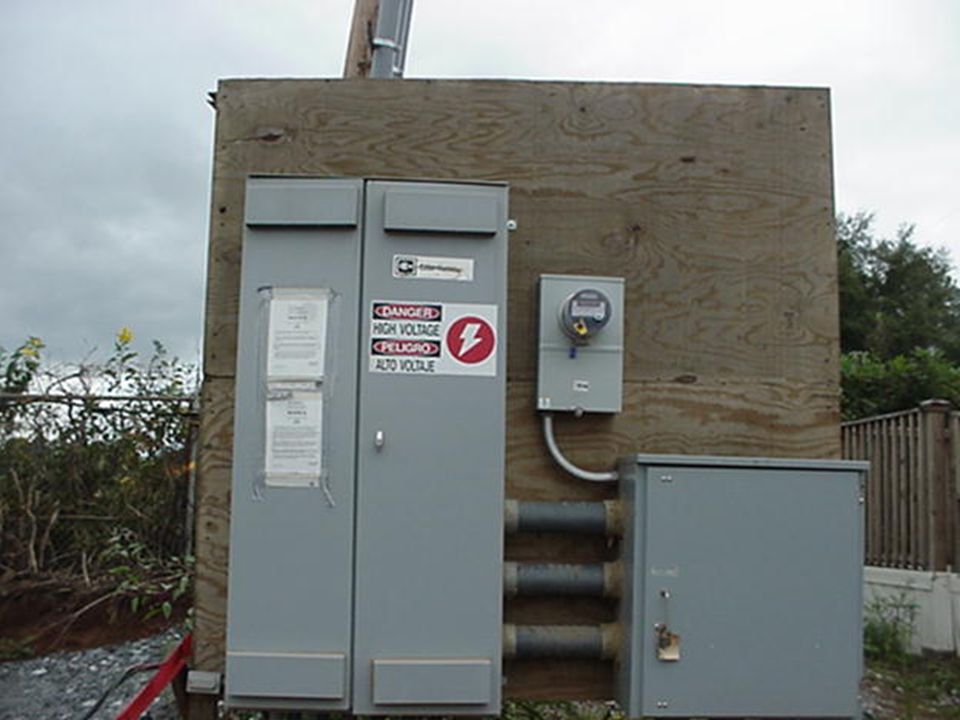

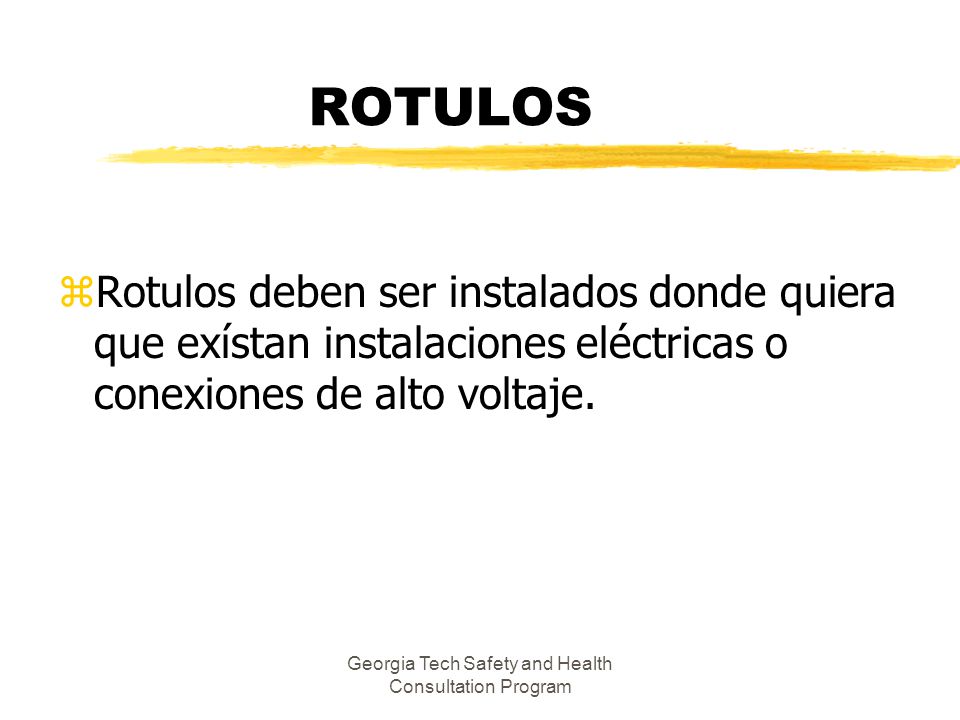

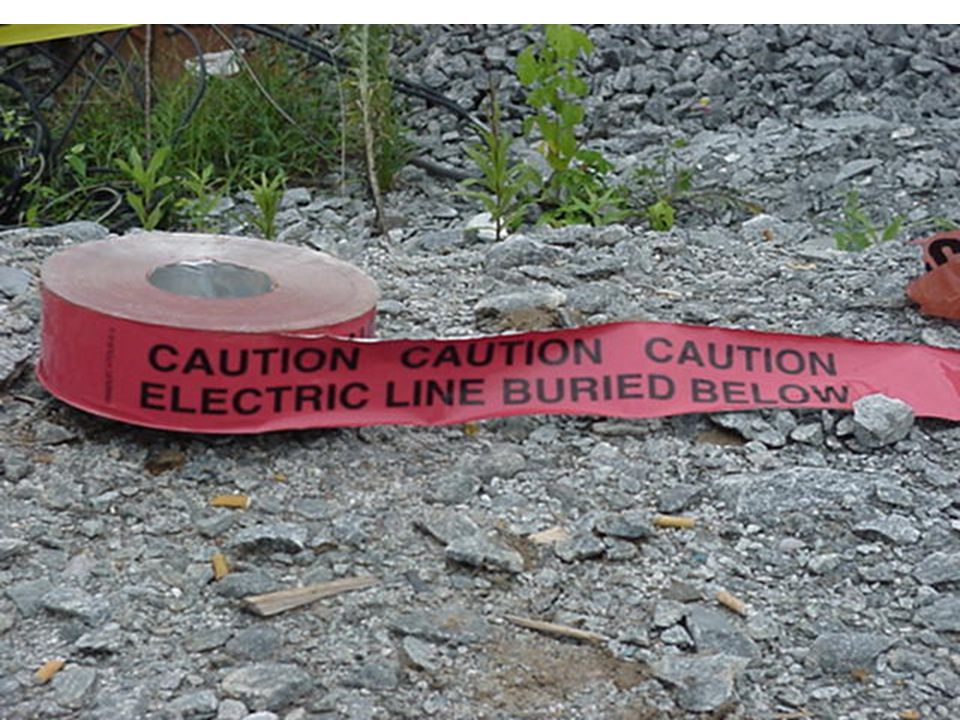

ROTULOS Rotulos deben ser instalados donde quiera que exístan instalaciones eléctricas o conexiones de alto voltaje. Georgia Tech Safety and Health Consultation Program

36 Georgia Tech Safety and Health Consultation Program

37 Georgia Tech Safety and Health Consultation Program

38 Georgia Tech Safety and Health Consultation Program

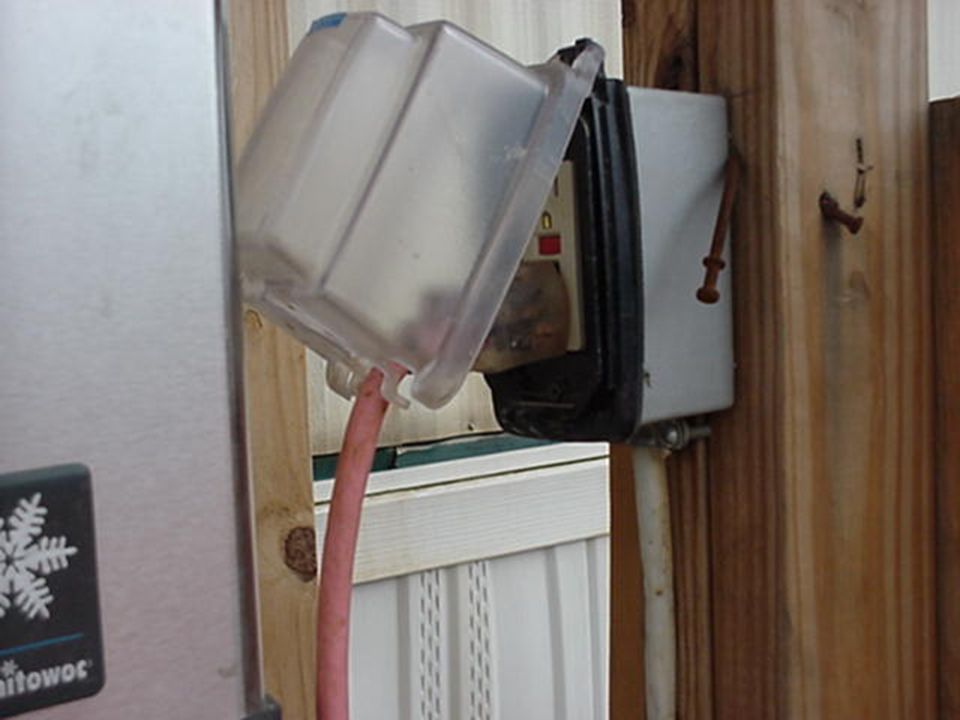

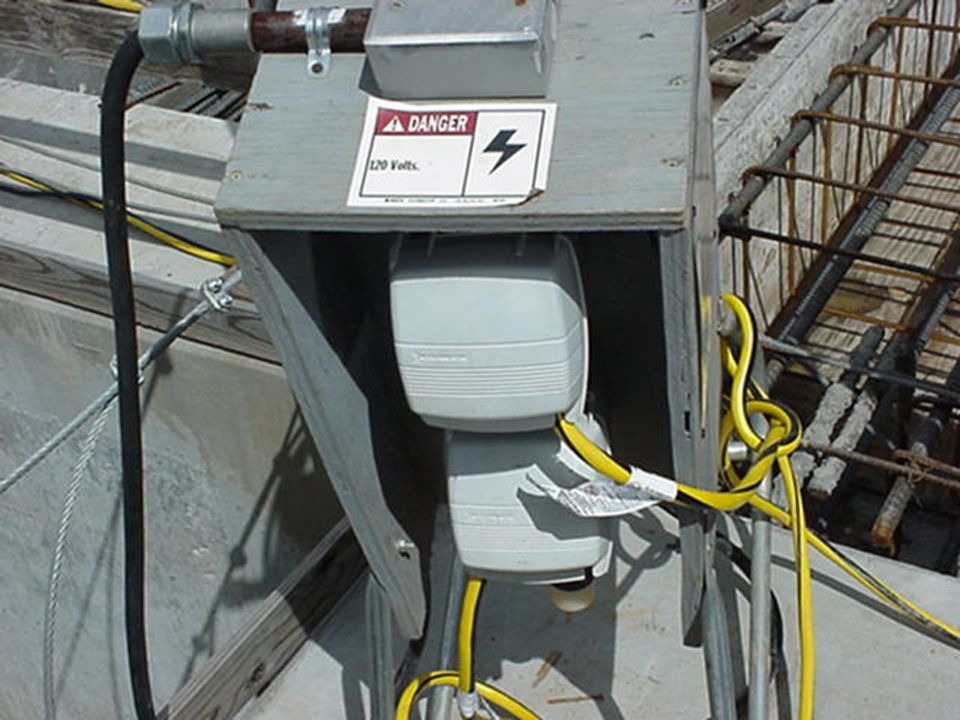

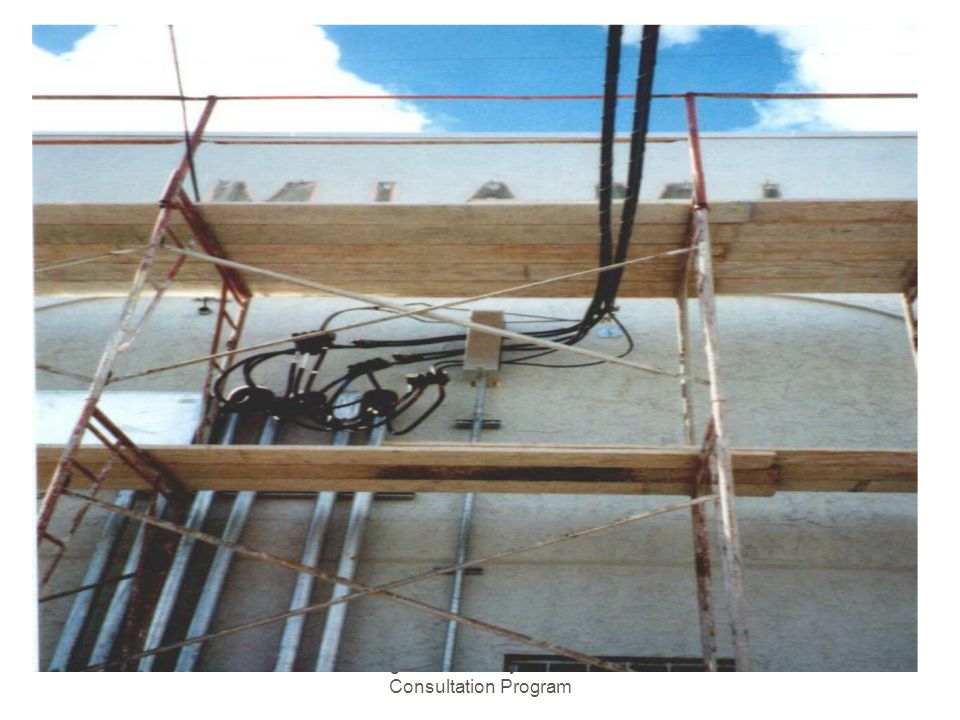

39 RECEPTORES ELECTRICOS TEMPORALES

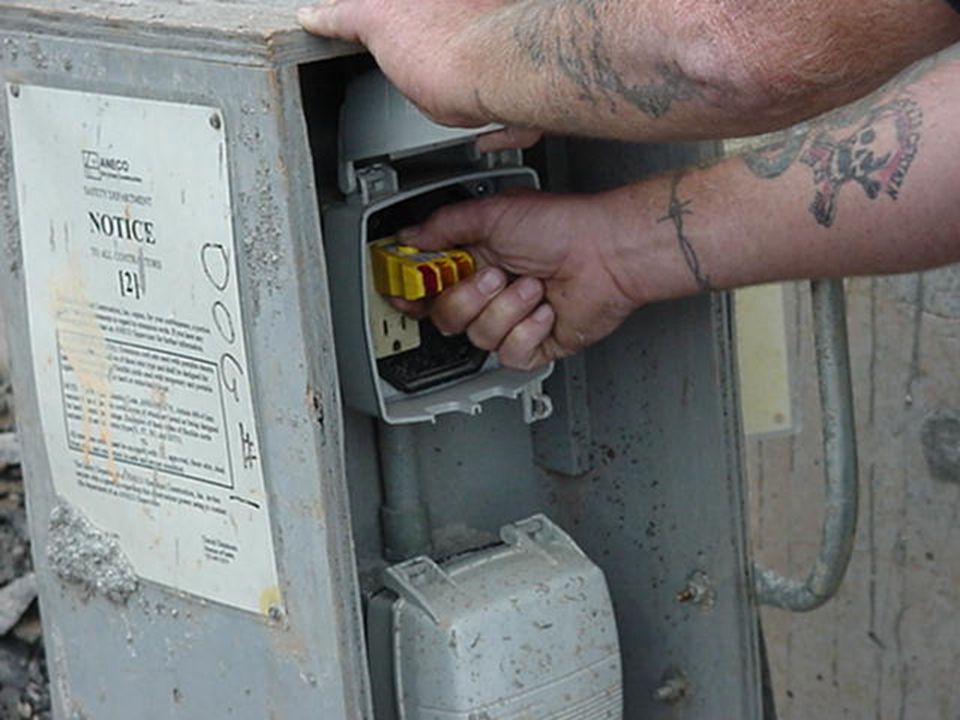

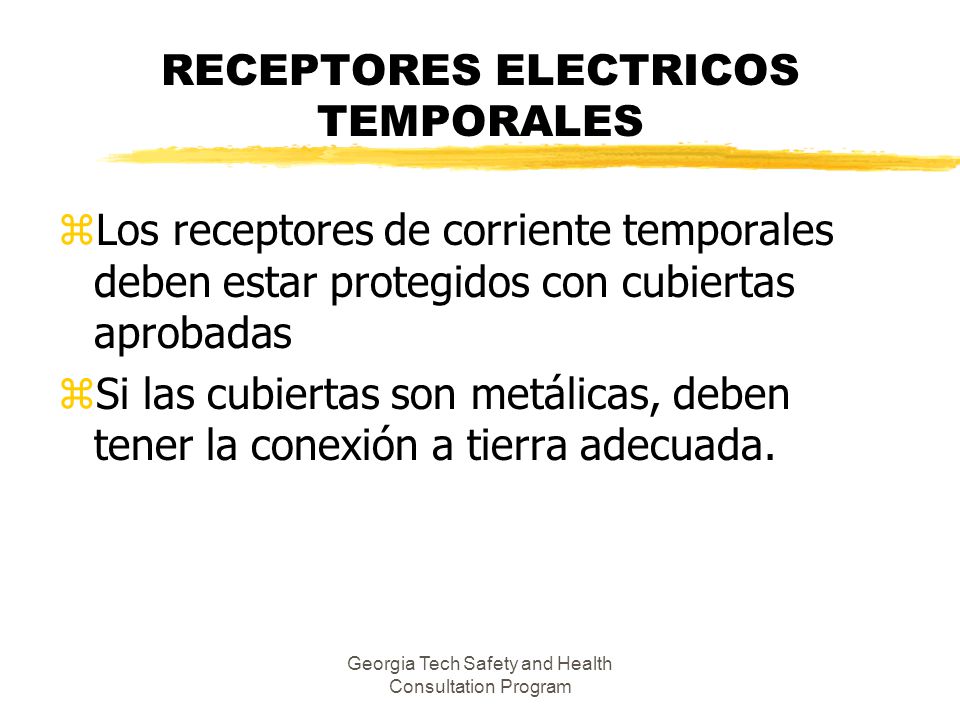

Los receptores de corriente temporales deben estar protegidos con cubiertas aprobadas Si las cubiertas son metálicas, deben tener la conexión a tierra adecuada. Georgia Tech Safety and Health Consultation Program

40 Georgia Tech Safety and Health Consultation Program

41 Georgia Tech Safety and Health Consultation Program

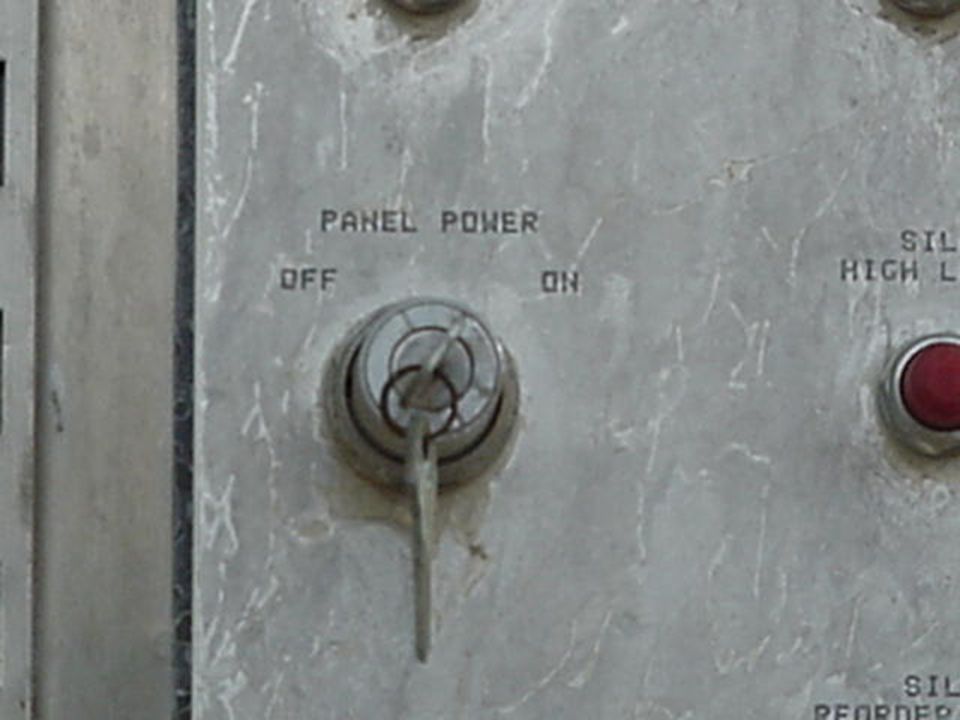

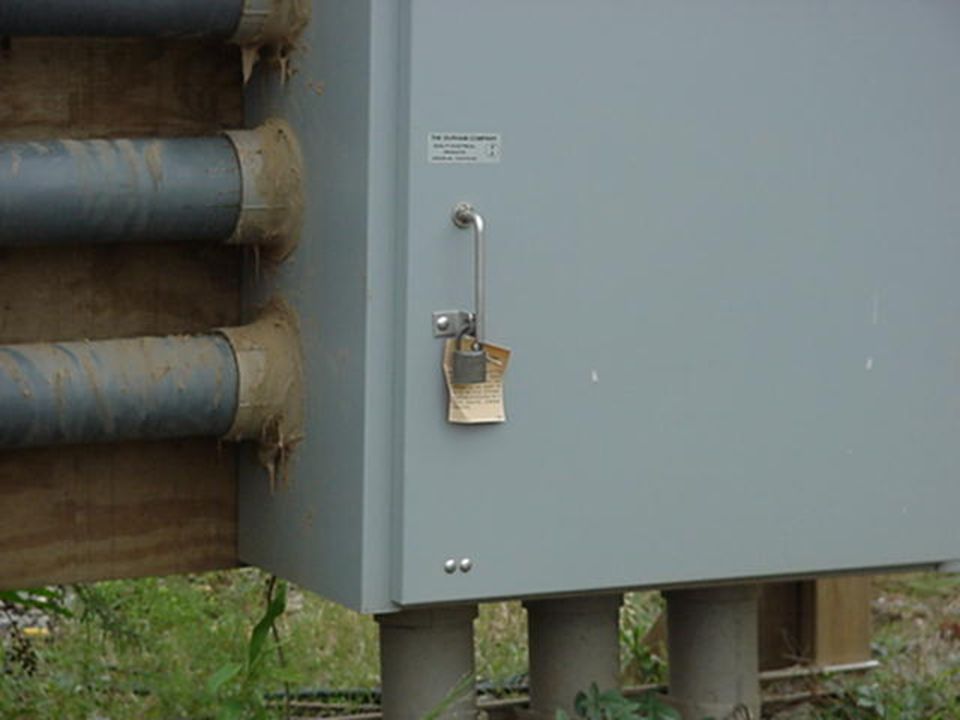

42 SISTEMA DE CANDADOS Y ETIQUETAS (Lock Out/Tag Out)

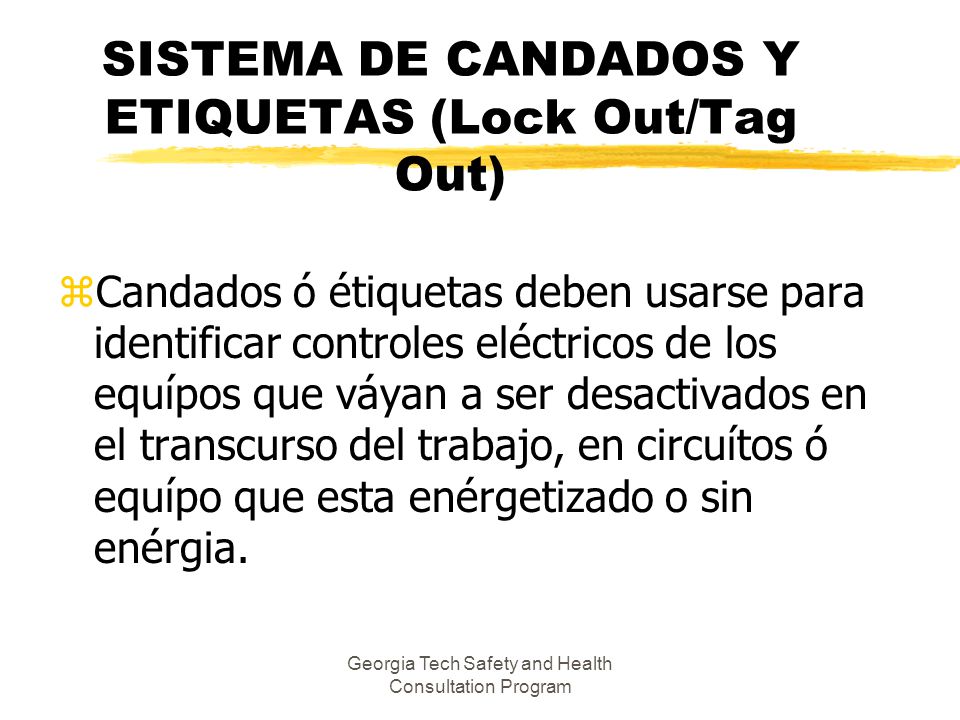

Candados ó étiquetas deben usarse para identificar controles eléctricos de los equípos que váyan a ser desactivados en el transcurso del trabajo, en circuítos ó equípo que esta enérgetizado o sin enérgia. Georgia Tech Safety and Health Consultation Program

43 Georgia Tech Safety and Health Consultation Program

44 PREVINIENDO Y ELIMINANDO LOS PELIGROS
GFCIs son usados efectivamente para prevenir peligros con la eléctricidad en los sitios de construcción. Conectores mojados y sobrecargo de corriente de herramientas cuasa con frecuencia que los interruptores de boten (activen). Tambien Programas de Equípo Asegurado con Conductores a Tierra son usados en la construcción. Georgia Tech Safety and Health Consultation Program

45 Georgia Tech Safety and Health Consultation Program

46 RESPONSABILIDADES DEL EMPLEADOR

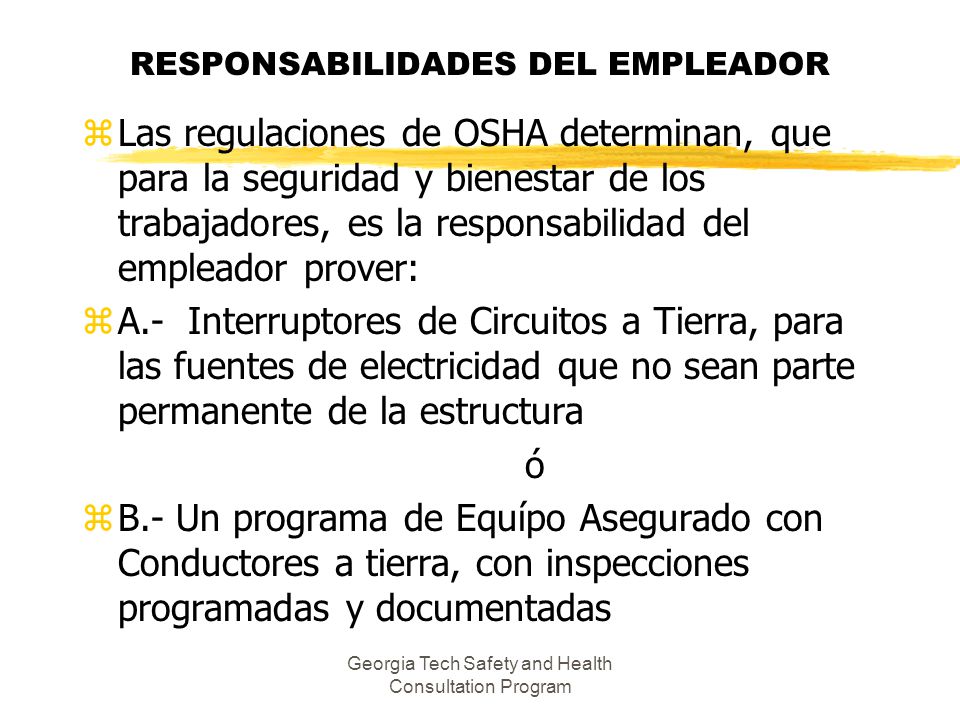

Las regulaciones de OSHA determinan, que para la seguridad y bienestar de los trabajadores, es la responsabilidad del empleador prover: A.- Interruptores de Circuitos a Tierra, para las fuentes de electricidad que no sean parte permanente de la estructura ó B.- Un programa de Equípo Asegurado con Conductores a tierra, con inspecciones programadas y documentadas Georgia Tech Safety and Health Consultation Program

47 Georgia Tech Safety and Health Consultation Program

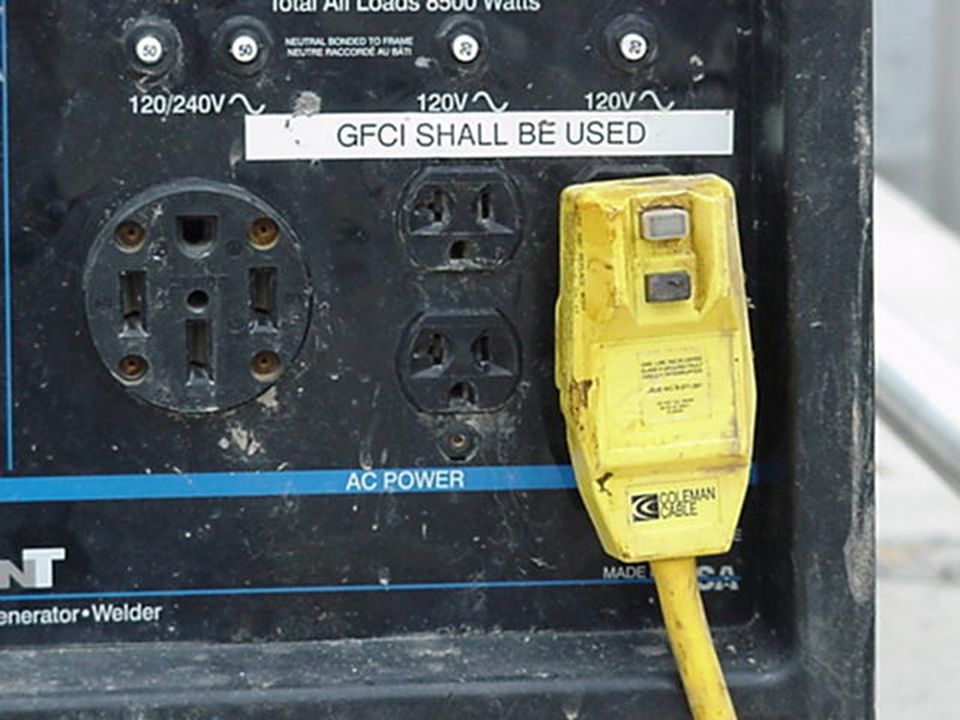

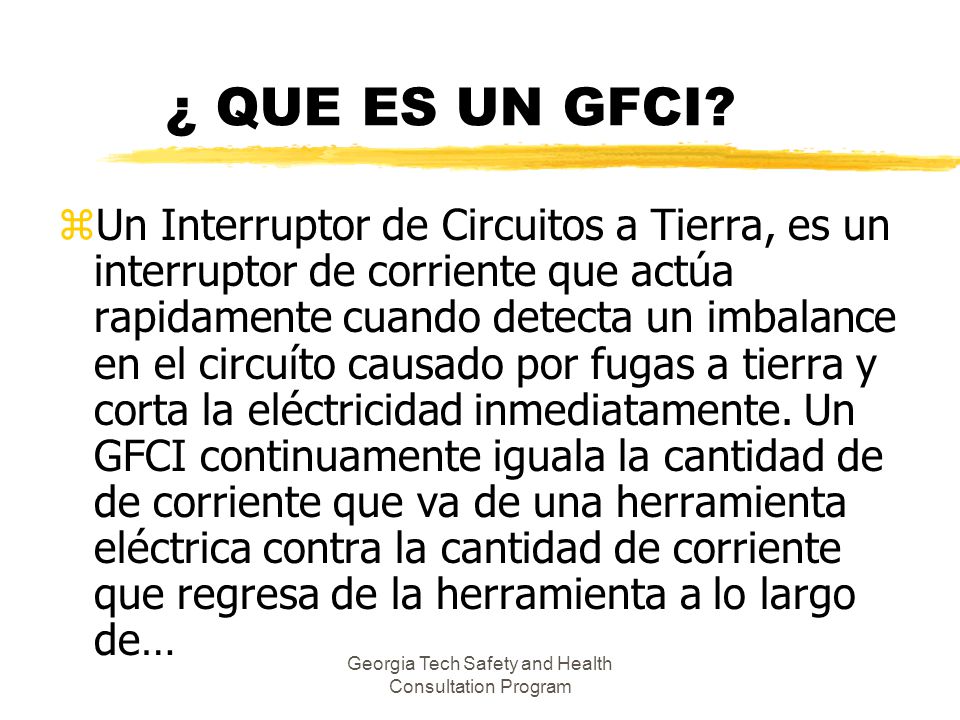

¿ QUE ES UN GFCI? Un Interruptor de Circuitos a Tierra, es un interruptor de corriente que actúa rapidamente cuando detecta un imbalance en el circuíto causado por fugas a tierra y corta la eléctricidad inmediatamente. Un GFCI continuamente iguala la cantidad de de corriente que va de una herramienta eléctrica contra la cantidad de corriente que regresa de la herramienta a lo largo de… Georgia Tech Safety and Health Consultation Program

48 Georgia Tech Safety and Health Consultation Program

49 Georgia Tech Safety and Health Consultation Program

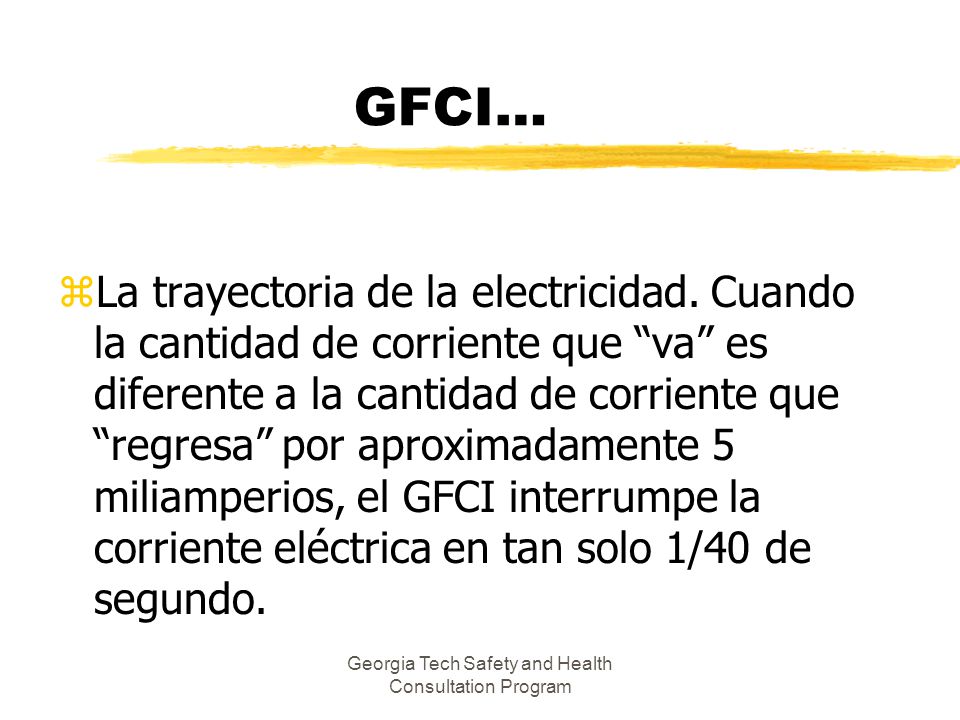

GFCI… La trayectoria de la electricidad. Cuando la cantidad de corriente que “va” es diferente a la cantidad de corriente que “regresa” por aproximadamente 5 miliamperios, el GFCI interrumpe la corriente eléctrica en tan solo 1/40 de segundo. Georgia Tech Safety and Health Consultation Program

50 INTERRUPTORES DE CIRCUITOS A TIERRA

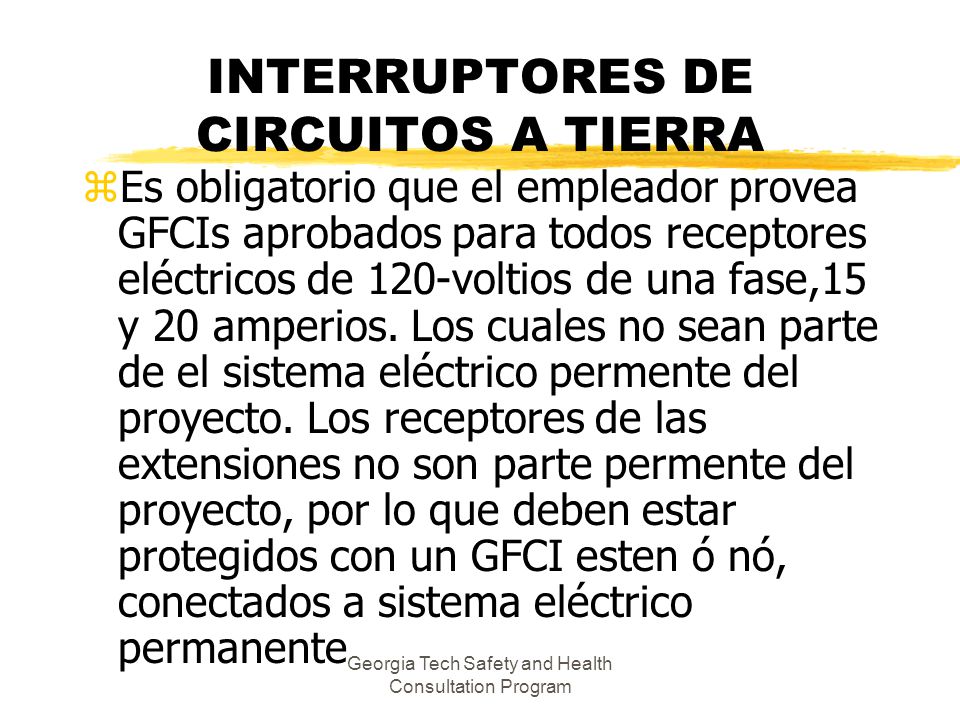

Es obligatorio que el empleador provea GFCIs aprobados para todos receptores eléctricos de 120-voltios de una fase,15 y 20 amperios. Los cuales no sean parte de el sistema eléctrico permente del proyecto. Los receptores de las extensiones no son parte permente del proyecto, por lo que deben estar protegidos con un GFCI esten ó nó, conectados a sistema eléctrico permanente Georgia Tech Safety and Health Consultation Program

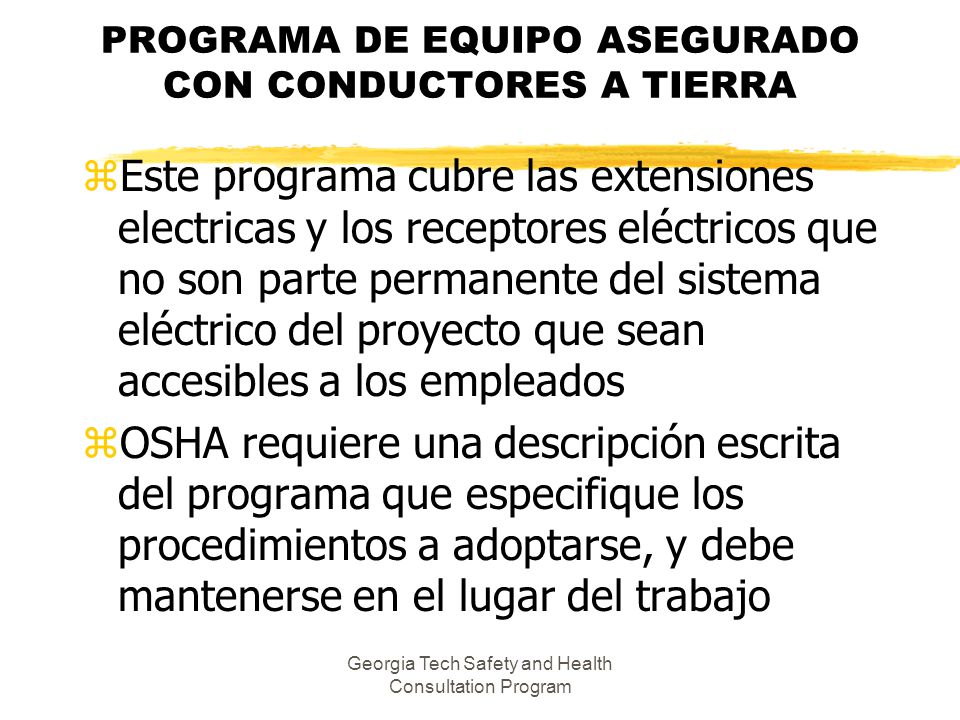

51 PROGRAMA DE EQUIPO ASEGURADO CON CONDUCTORES A TIERRA
Este programa cubre las extensiones electricas y los receptores eléctricos que no son parte permanente del sistema eléctrico del proyecto que sean accesibles a los empleados OSHA requiere una descripción escrita del programa que especifique los procedimientos a adoptarse, y debe mantenerse en el lugar del trabajo Georgia Tech Safety and Health Consultation Program

52 Georgia Tech Safety and Health Consultation Program

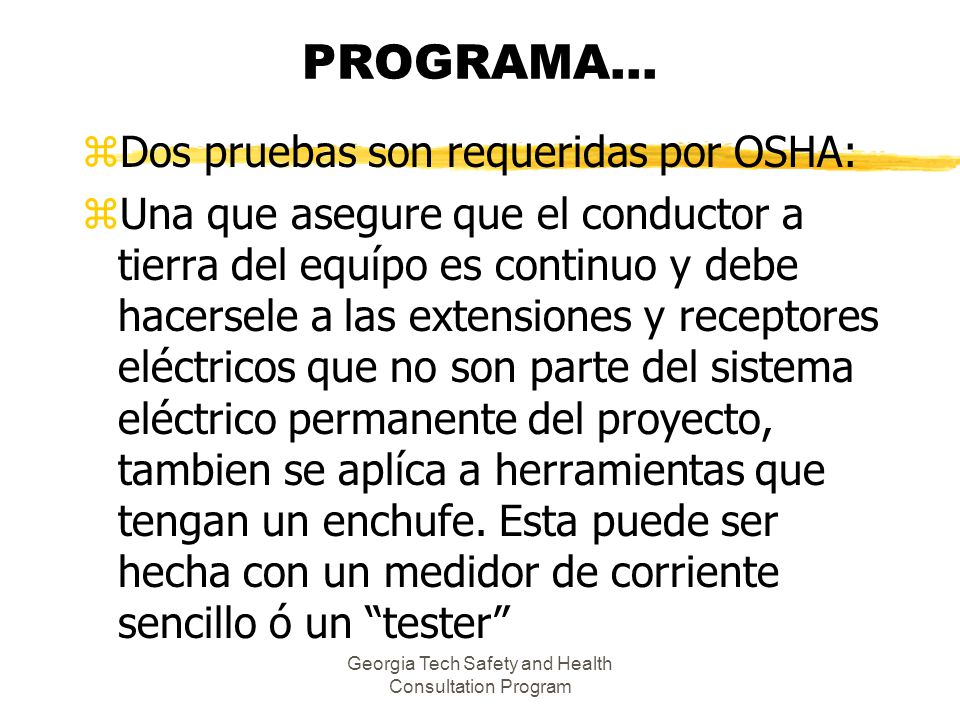

PROGRAMA… Dos pruebas son requeridas por OSHA: Una que asegure que el conductor a tierra del equípo es continuo y debe hacersele a las extensiones y receptores eléctricos que no son parte del sistema eléctrico permanente del proyecto, tambien se aplíca a herramientas que tengan un enchufe. Esta puede ser hecha con un medidor de corriente sencillo ó un “tester” Georgia Tech Safety and Health Consultation Program

53 Georgia Tech Safety and Health Consultation Program

54 Georgia Tech Safety and Health Consultation Program

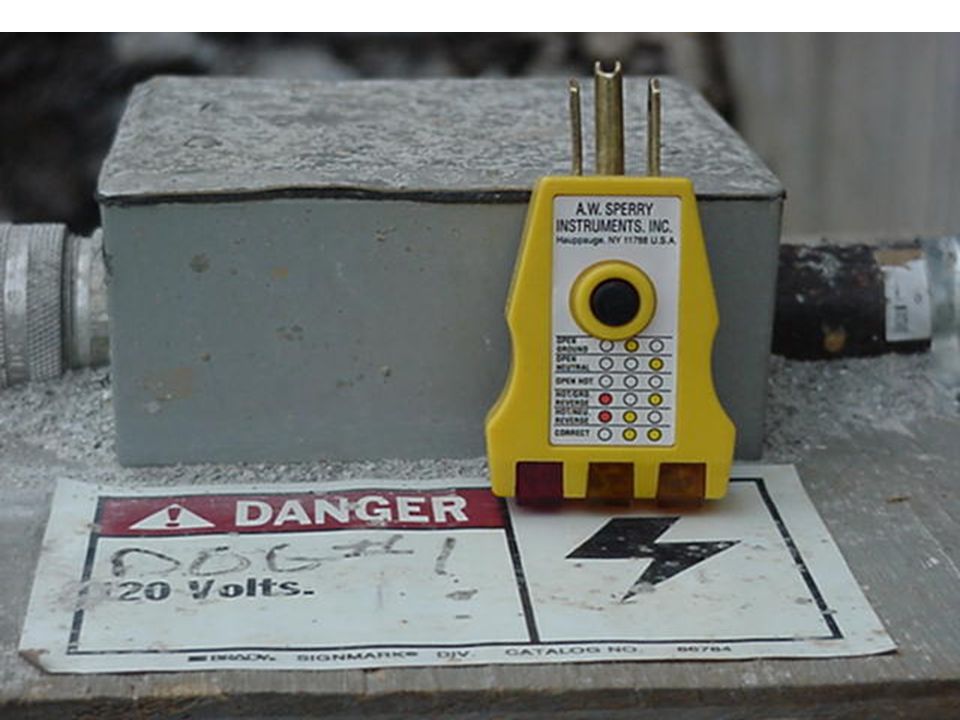

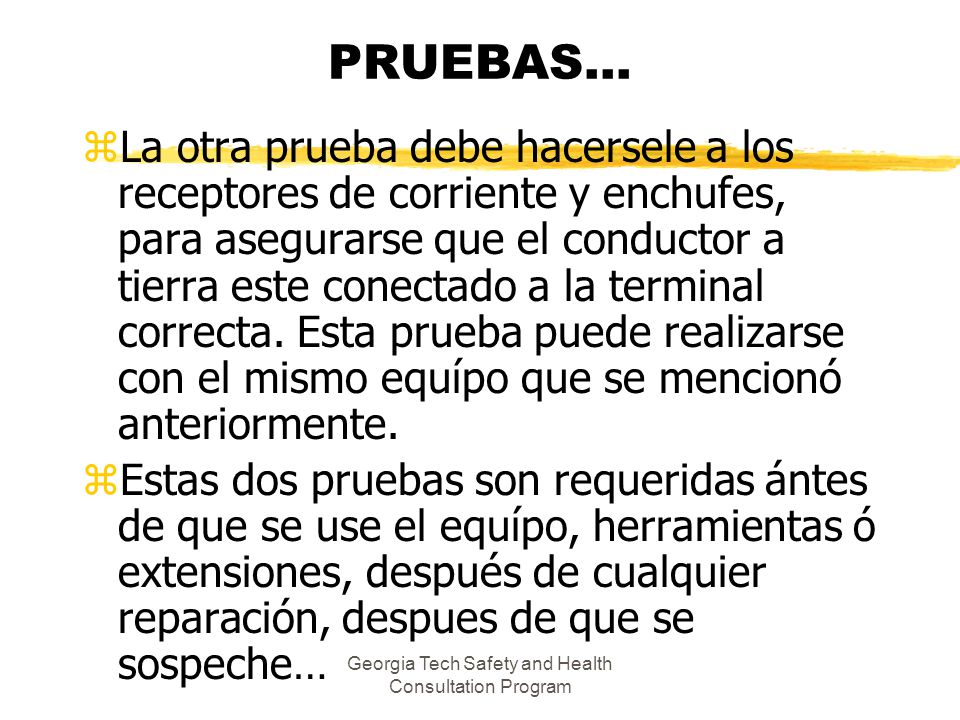

PRUEBAS… La otra prueba debe hacersele a los receptores de corriente y enchufes, para asegurarse que el conductor a tierra este conectado a la terminal correcta. Esta prueba puede realizarse con el mismo equípo que se mencionó anteriormente. Estas dos pruebas son requeridas ántes de que se use el equípo, herramientas ó extensiones, después de cualquier reparación, despues de que se sospeche… Georgia Tech Safety and Health Consultation Program

55 Georgia Tech Safety and Health Consultation Program

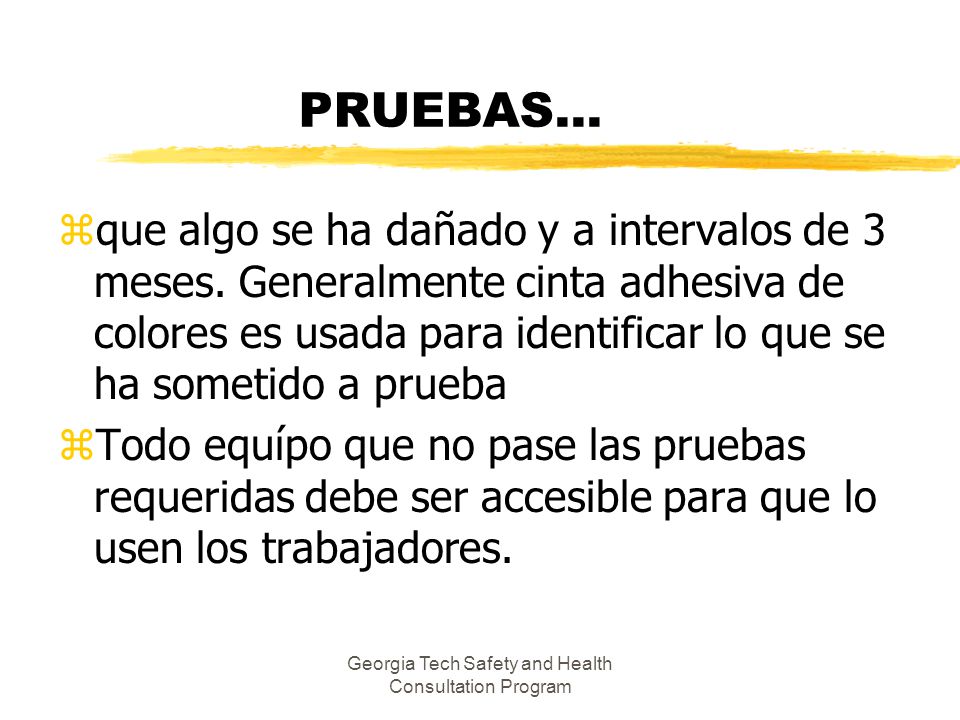

PRUEBAS… que algo se ha dañado y a intervalos de 3 meses. Generalmente cinta adhesiva de colores es usada para identificar lo que se ha sometido a prueba Todo equípo que no pase las pruebas requeridas debe ser accesible para que lo usen los trabajadores. Georgia Tech Safety and Health Consultation Program

56 Georgia Tech Safety and Health Consultation Program

57 Georgia Tech Safety and Health Consultation Program

58 Georgia Tech Safety and Health Consultation Program
