V CONGRESO INTERNACIONAL TRABAJOS CON TENSIÓN Y SEGURIDAD EN TRANSMISIÓN Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA Y MANTENIMIENTO SIN TENSIÓN DE INSTALACIONES DE A.T. CITTES-2011-SALTA- REPÚBLICA ARGENTINA Autores: Ing. Daniel A. Cairol - Lic. Raúl A. Nicolini

OBJETIVO PRESENTAR UN PROCEDIMIENTO OPERTATIVO PARA REALIZAR EL REEMPLAZO Y / O REPARACIÓN DE MANGUITOS DE EMPALME POR EL MÉTODO DE TRABAJO A POTENCIAL EN LINEAS DE 132 kV.

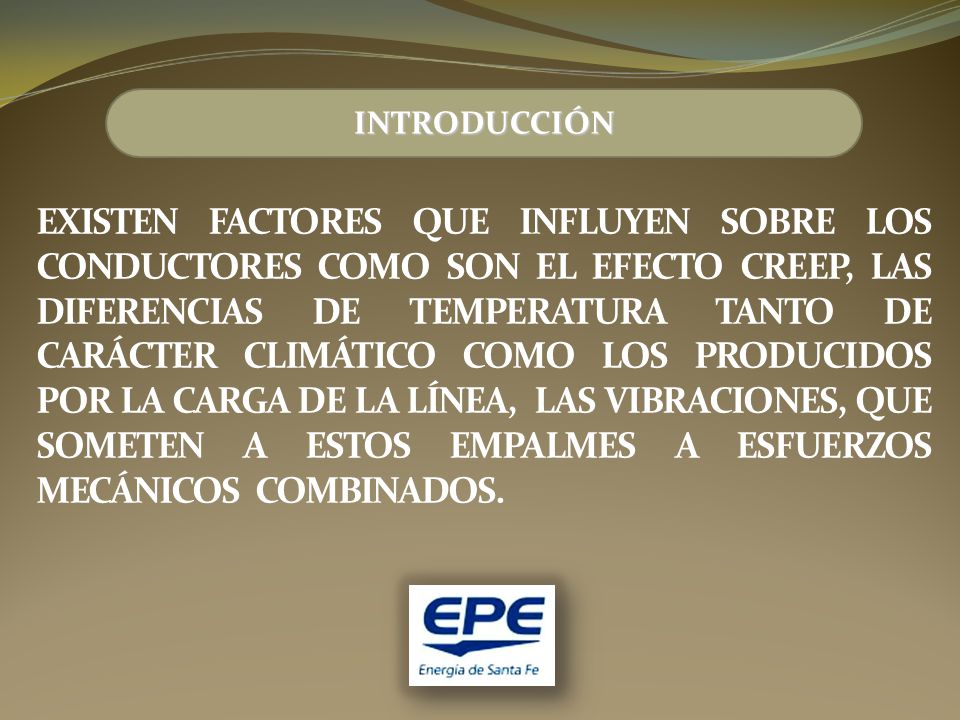

INTRODUCCIÓN EXISTEN FACTORES QUE INFLUYEN SOBRE LOS CONDUCTORES COMO SON EL EFECTO CREEP, LAS DIFERENCIAS DE TEMPERATURA TANTO DE CARÁCTER CLIMÁTICO COMO LOS PRODUCIDOS POR LA CARGA DE LA LÍNEA, LAS VIBRACIONES, QUE SOMETEN A ESTOS EMPALMES A ESFUERZOS MECÁNICOS COMBINADOS.

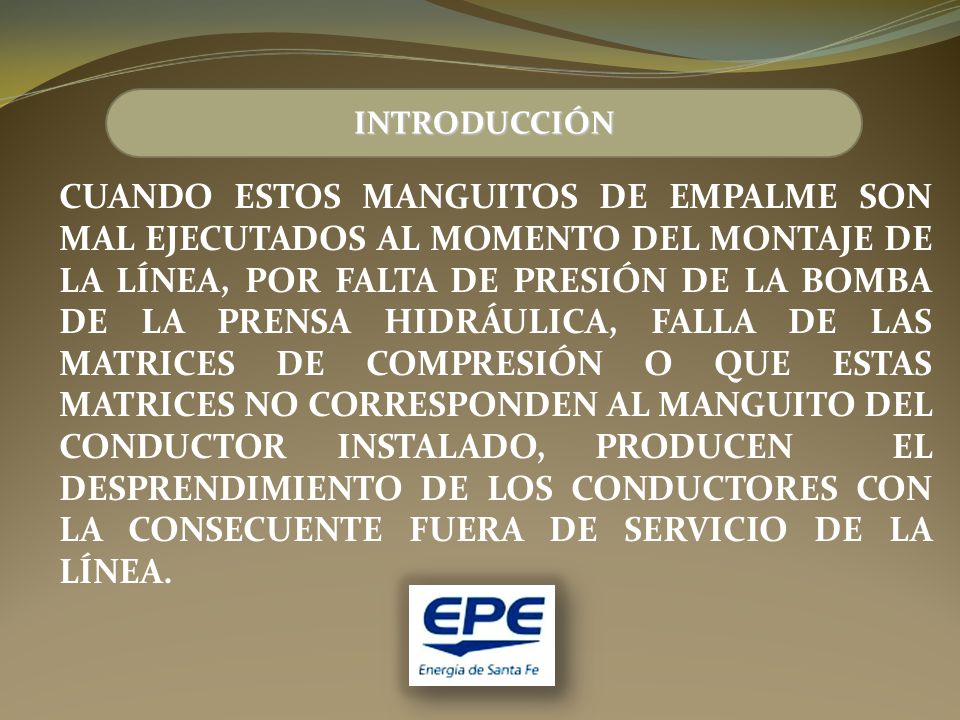

INTRODUCCIÓN CUANDO ESTOS MANGUITOS DE EMPALME SON MAL EJECUTADOS AL MOMENTO DEL MONTAJE DE LA LÍNEA, POR FALTA DE PRESIÓN DE LA BOMBA DE LA PRENSA HIDRÁULICA, FALLA DE LAS MATRICES DE COMPRESIÓN O QUE ESTAS MATRICES NO CORRESPONDEN AL MANGUITO DEL CONDUCTOR INSTALADO, PRODUCEN EL DESPRENDIMIENTO DE LOS CONDUCTORES CON LA CONSECUENTE FUERA DE SERVICIO DE LA LÍNEA.

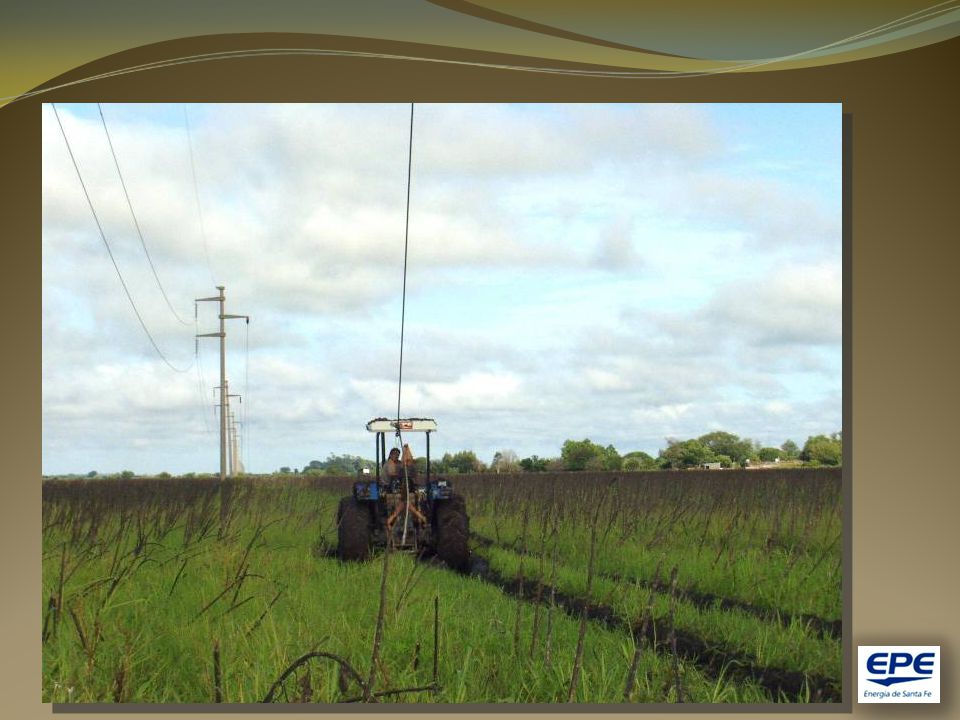

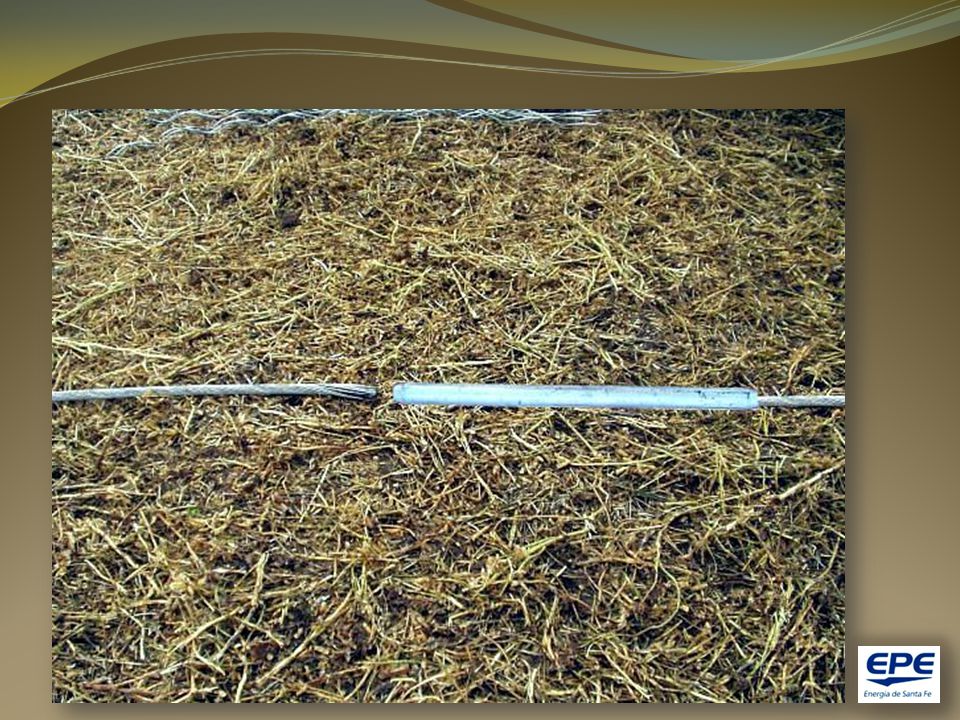

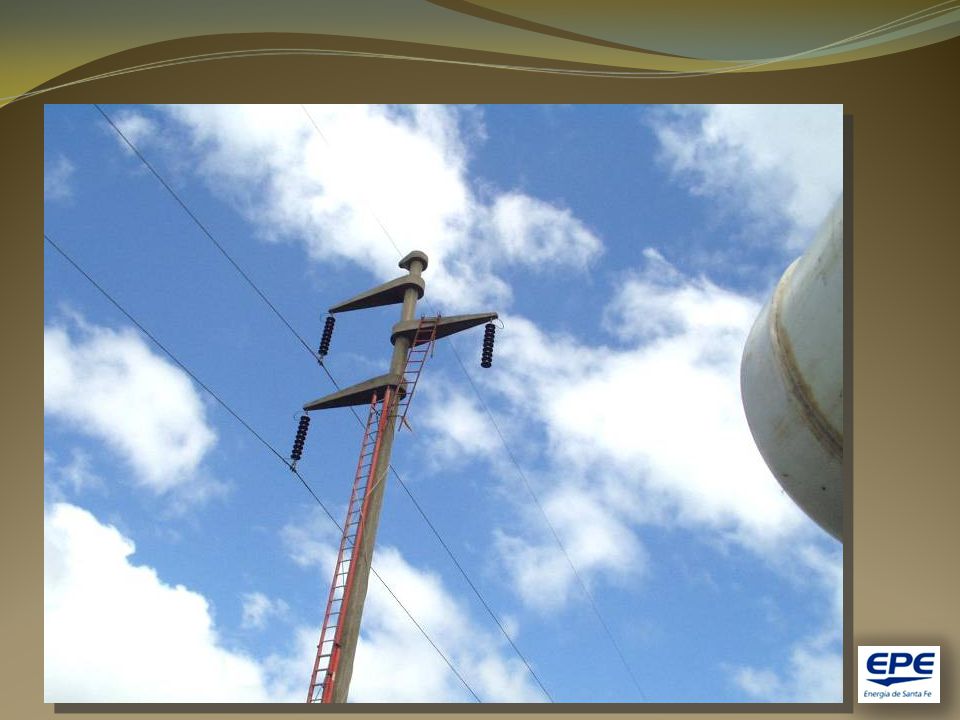

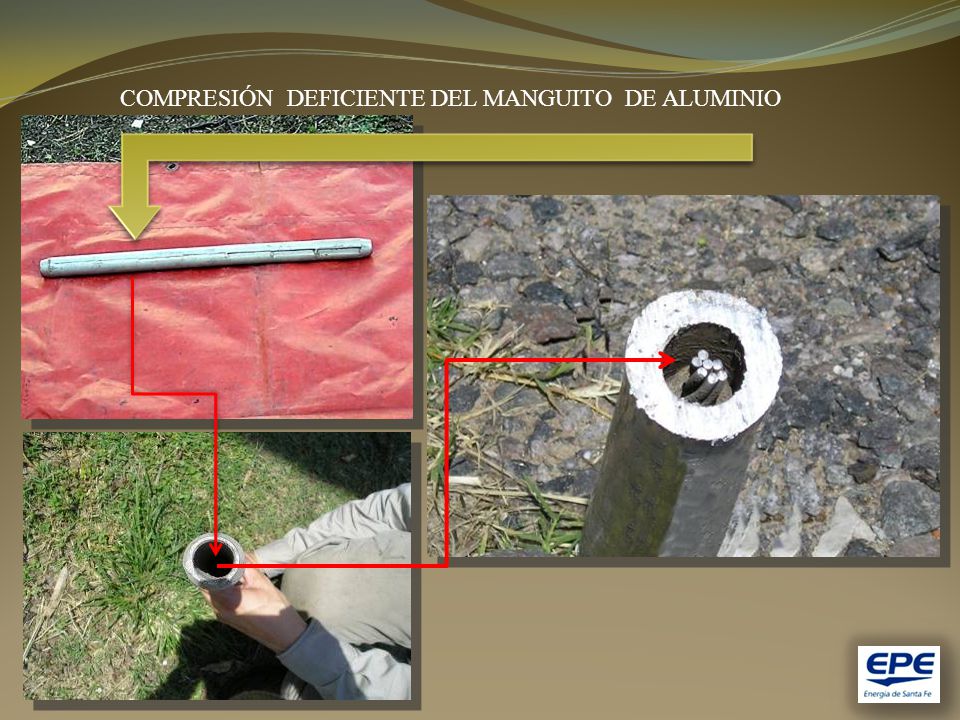

COMPRESIÓN DEFICIENTE DEL MANGUITO DE ALUMINIO

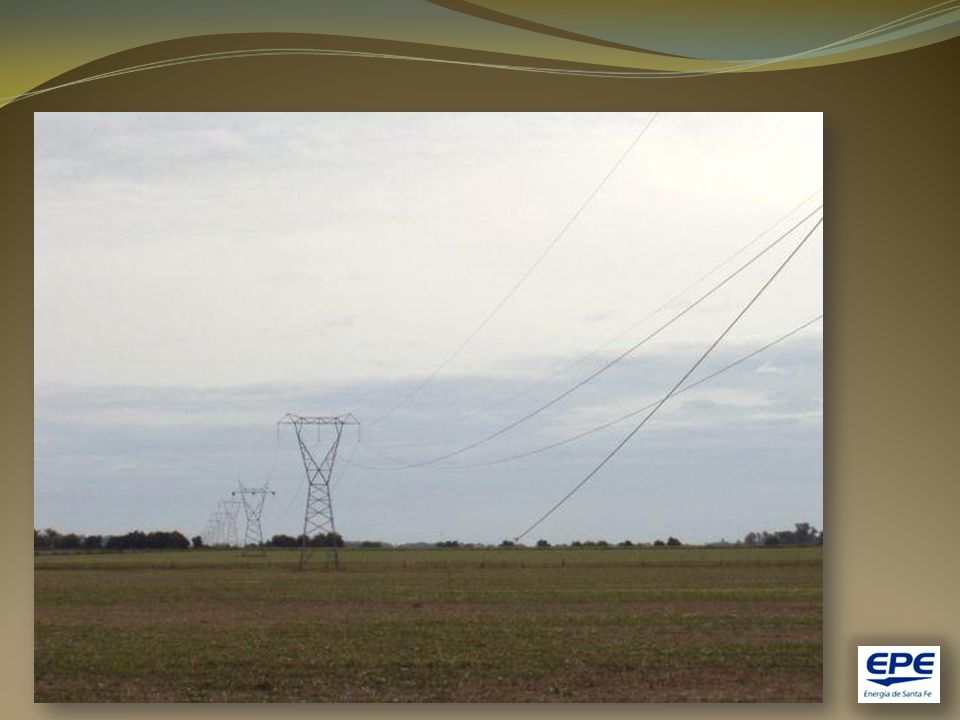

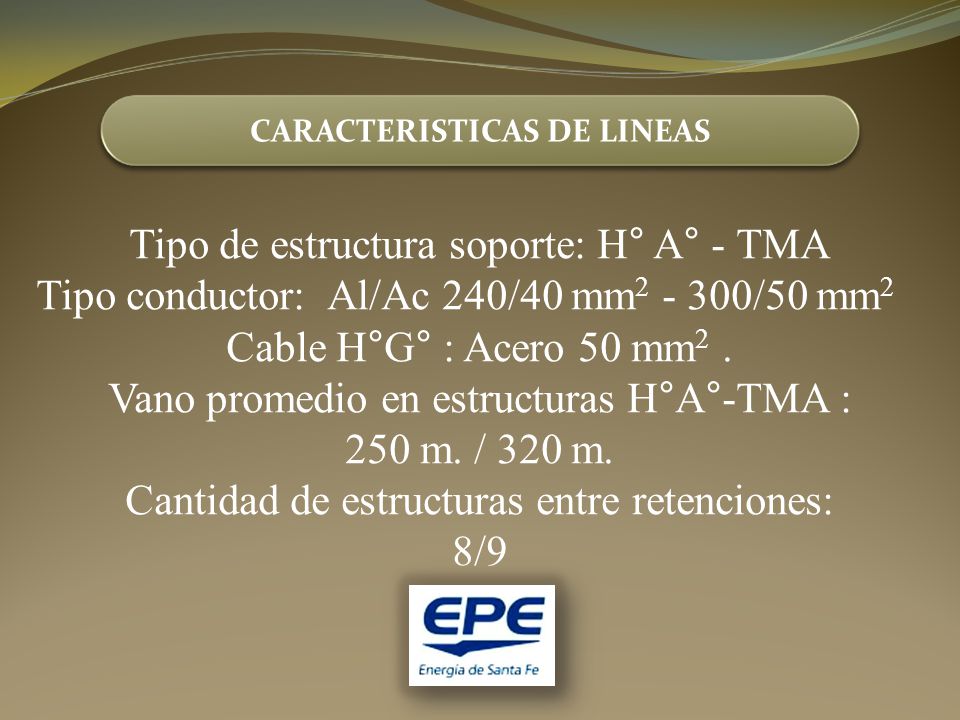

CARACTERISTICAS DE LINEAS
Tipo de estructura soporte: H° A° - TMA Tipo conductor: Al/Ac 240/40 mm /50 mm2 Cable H°G° : Acero 50 mm2 . Vano promedio en estructuras H°A°-TMA : 250 m. / 320 m. Cantidad de estructuras entre retenciones: 8/9

EQUIPOS Y HERRAMIENTAS

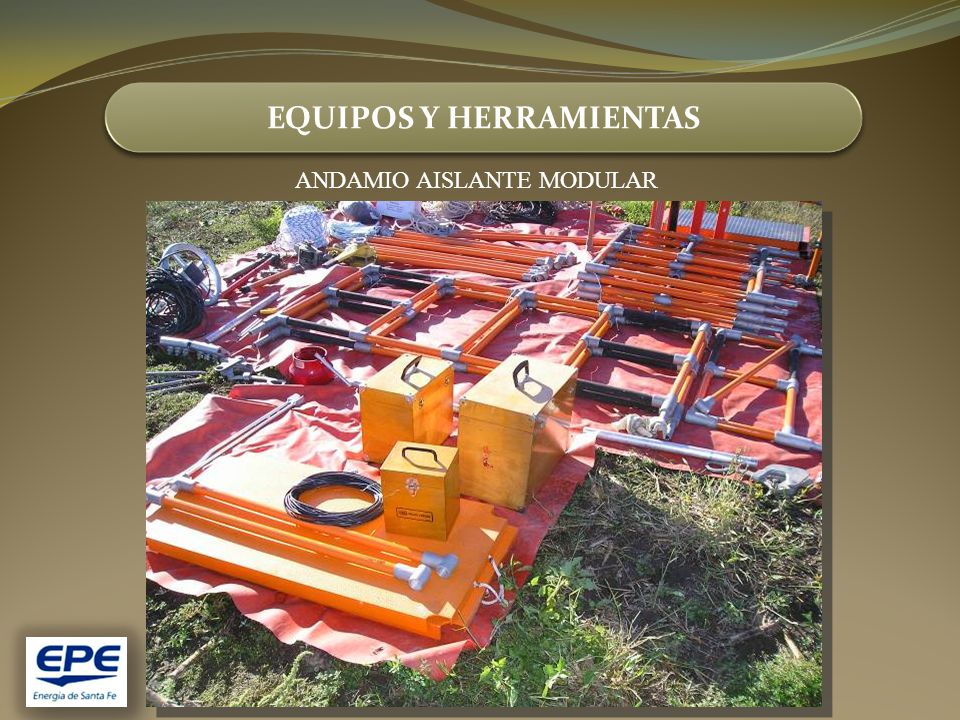

ANDAMIO AISLANTE MODULAR

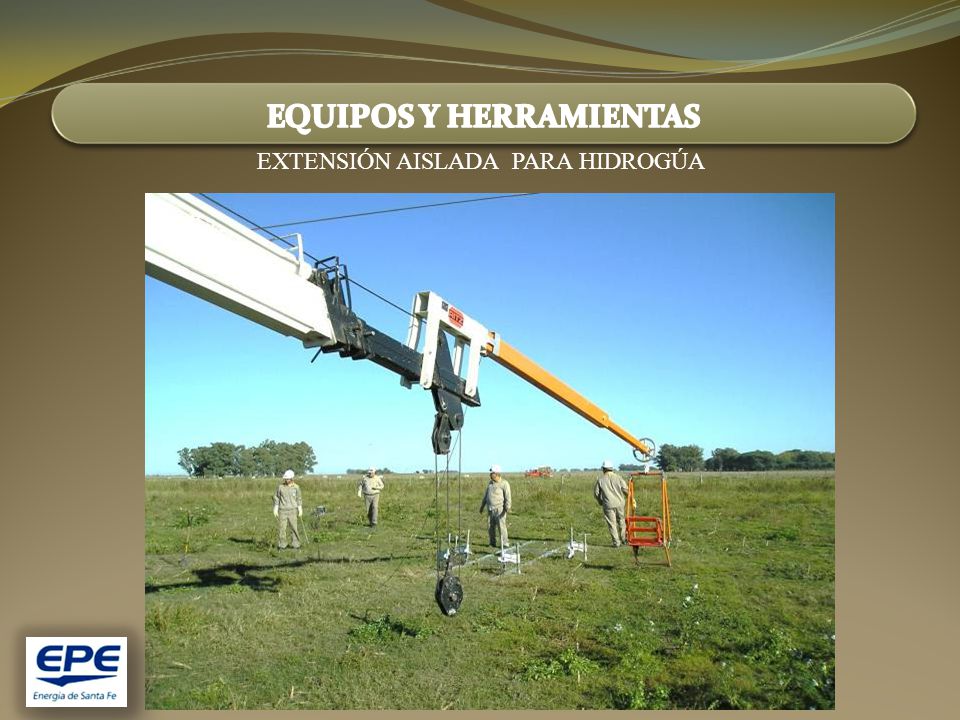

EXTENSIÓN AISLADA PARA HIDROGÚA

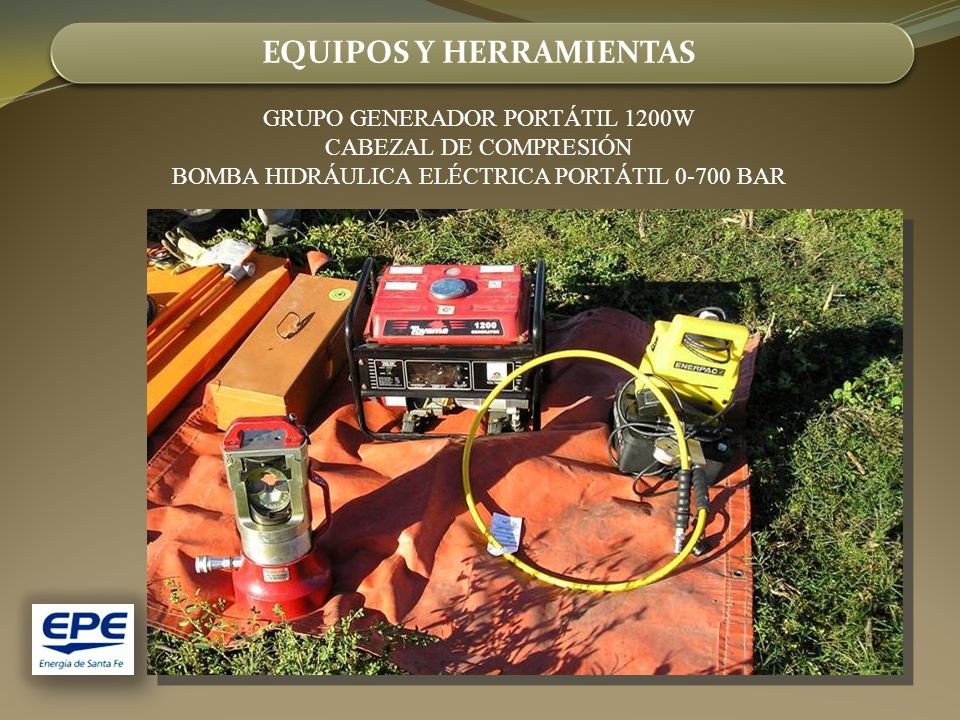

GRUPO GENERADOR PORTÁTIL 1200W CABEZAL DE COMPRESIÓN BOMBA HIDRÁULICA ELÉCTRICA PORTÁTIL BAR

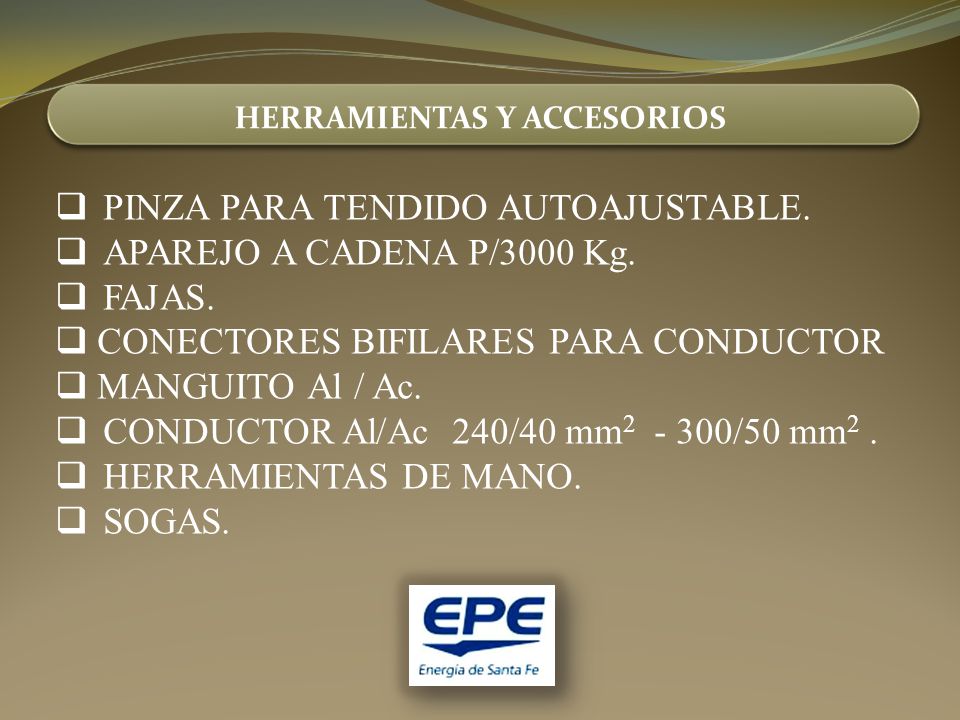

HERRAMIENTAS Y ACCESORIOS
PINZA PARA TENDIDO AUTOAJUSTABLE. APAREJO A CADENA P/3000 Kg. FAJAS. CONECTORES BIFILARES PARA CONDUCTOR MANGUITO Al / Ac. CONDUCTOR Al/Ac 240/40 mm /50 mm2 . HERRAMIENTAS DE MANO. SOGAS.

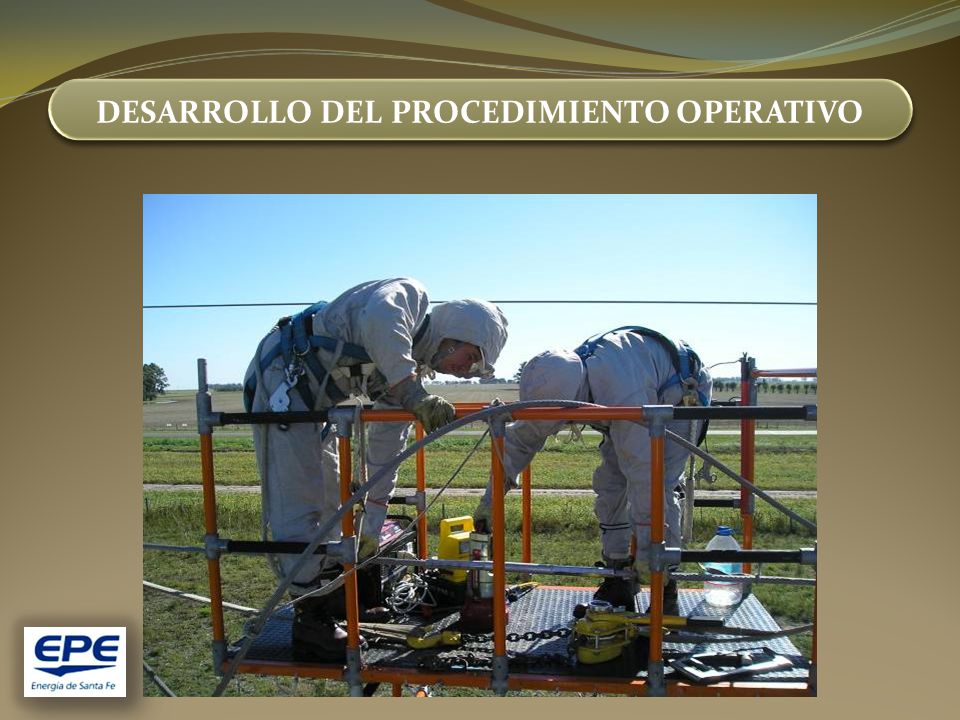

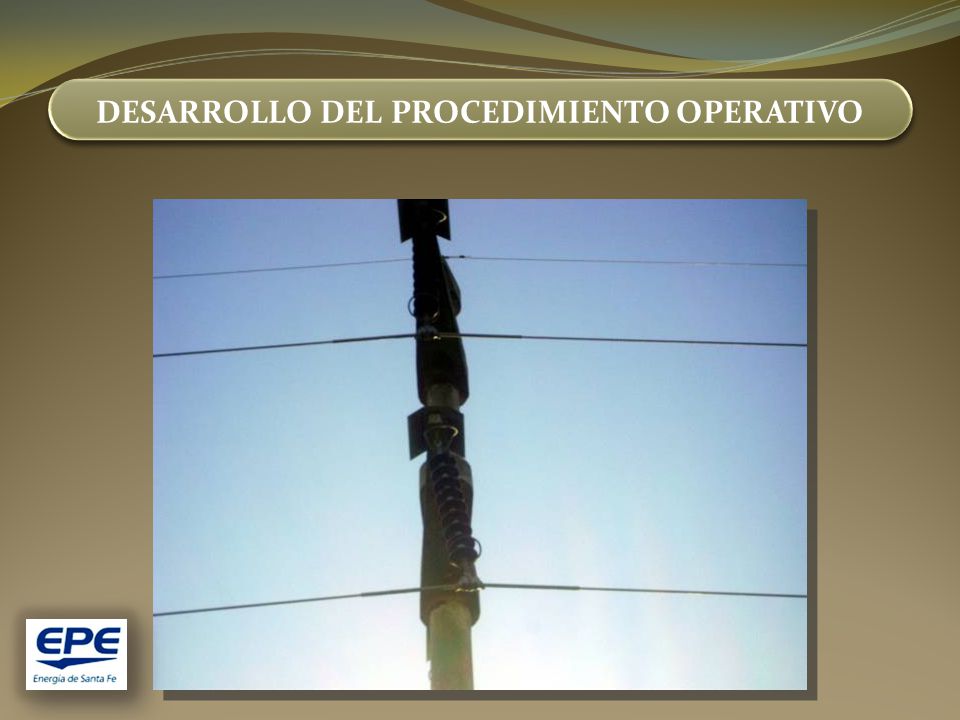

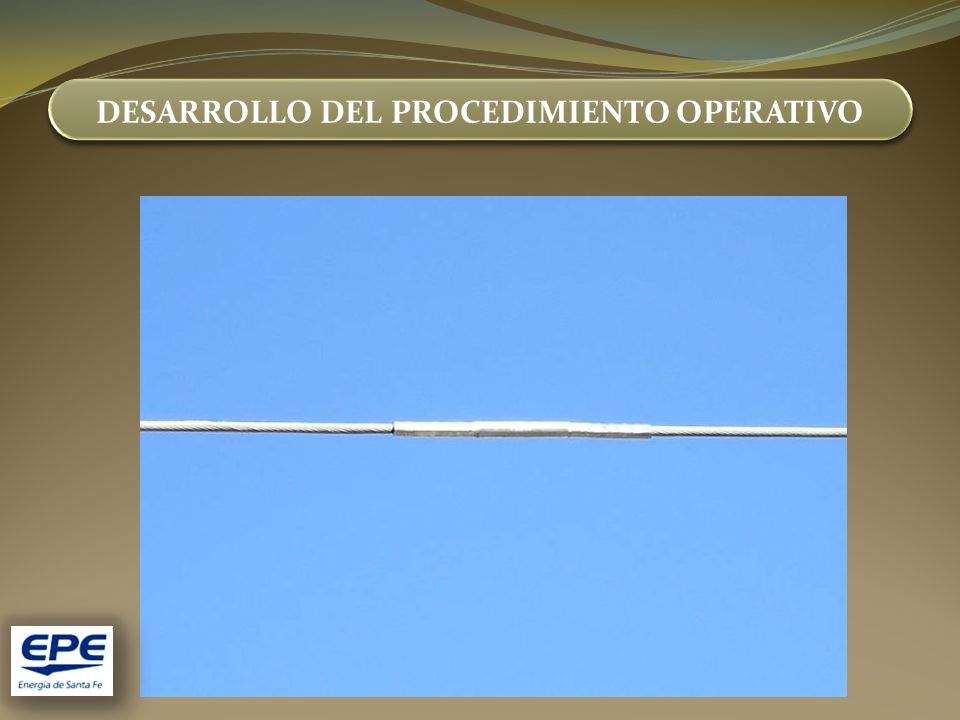

DESARROLLO DEL PROCEDIMIENTO OPERATIVO

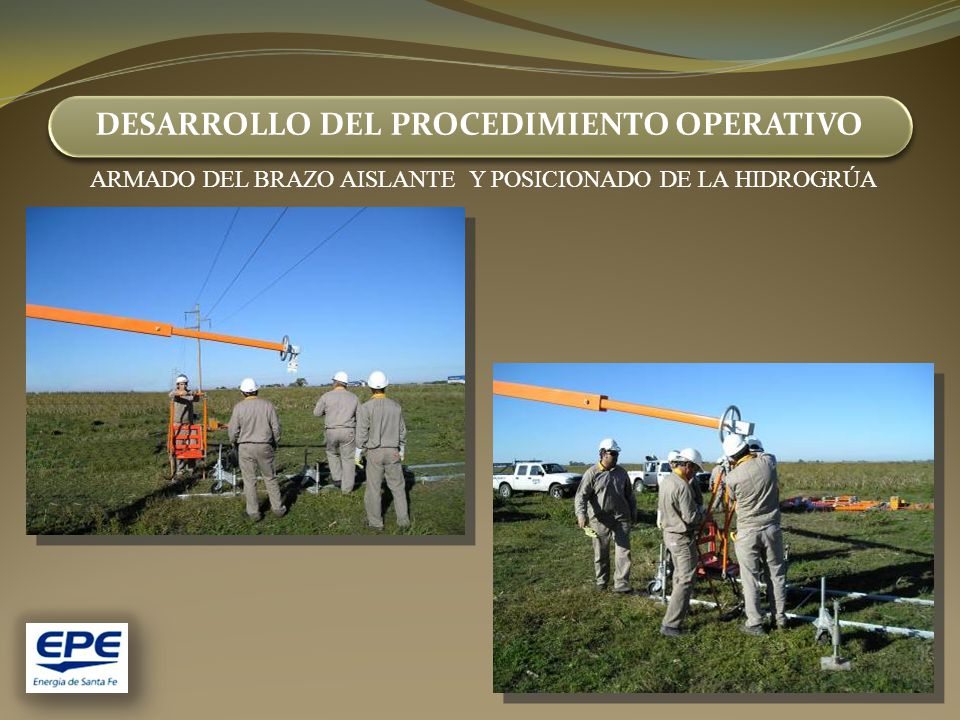

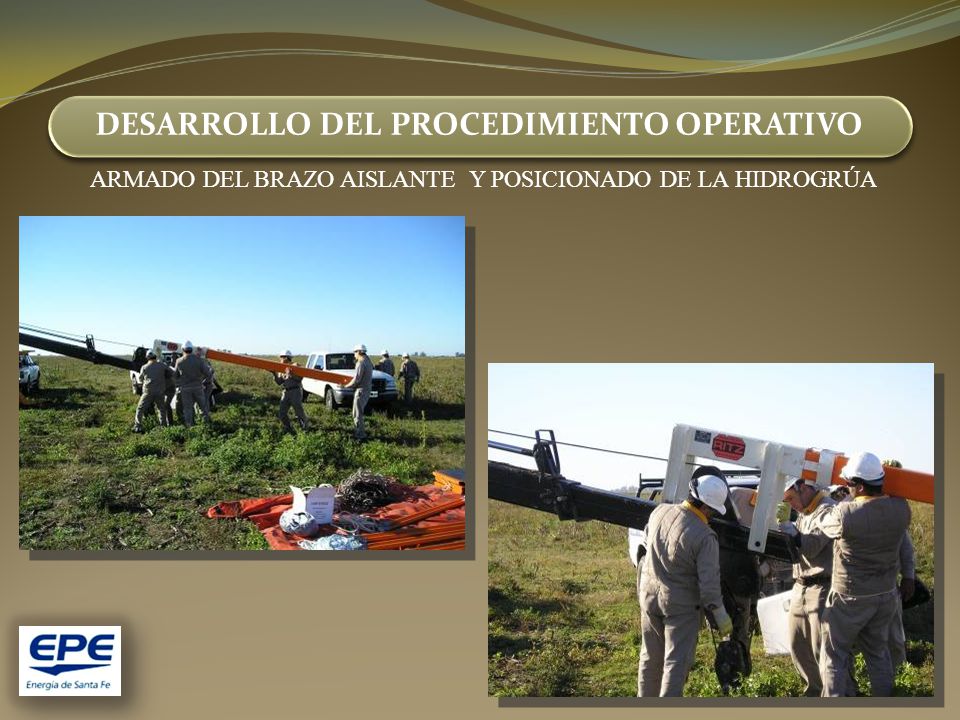

ARMADO DEL BRAZO AISLANTE Y POSICIONADO DE LA HIDROGRÚA

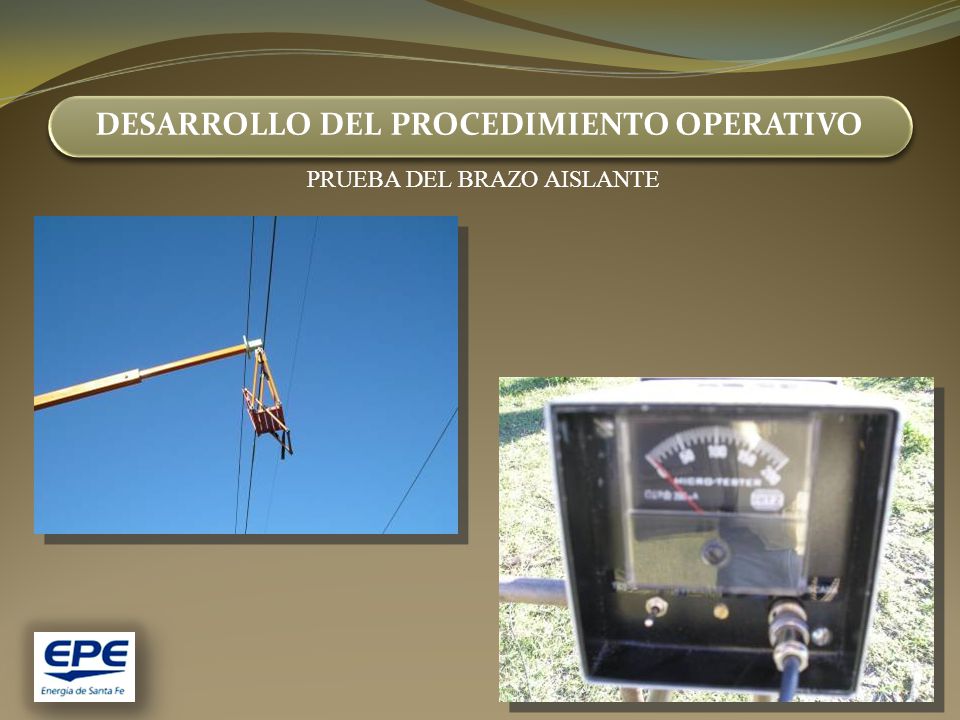

PRUEBA DEL BRAZO AISLANTE

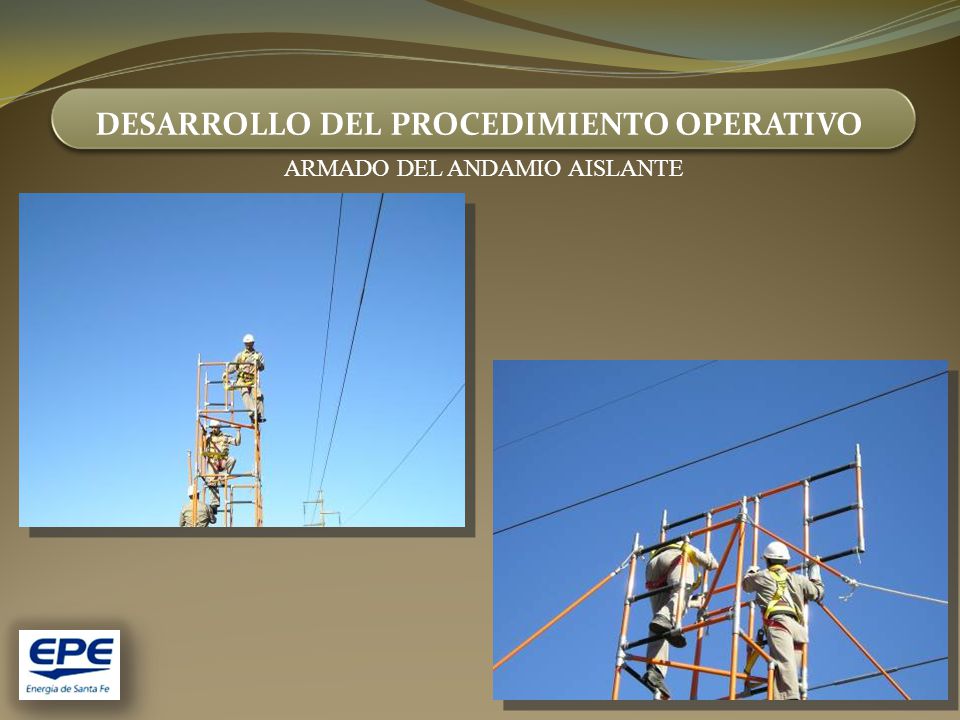

ARMADO DEL ANDAMIO AISLANTE

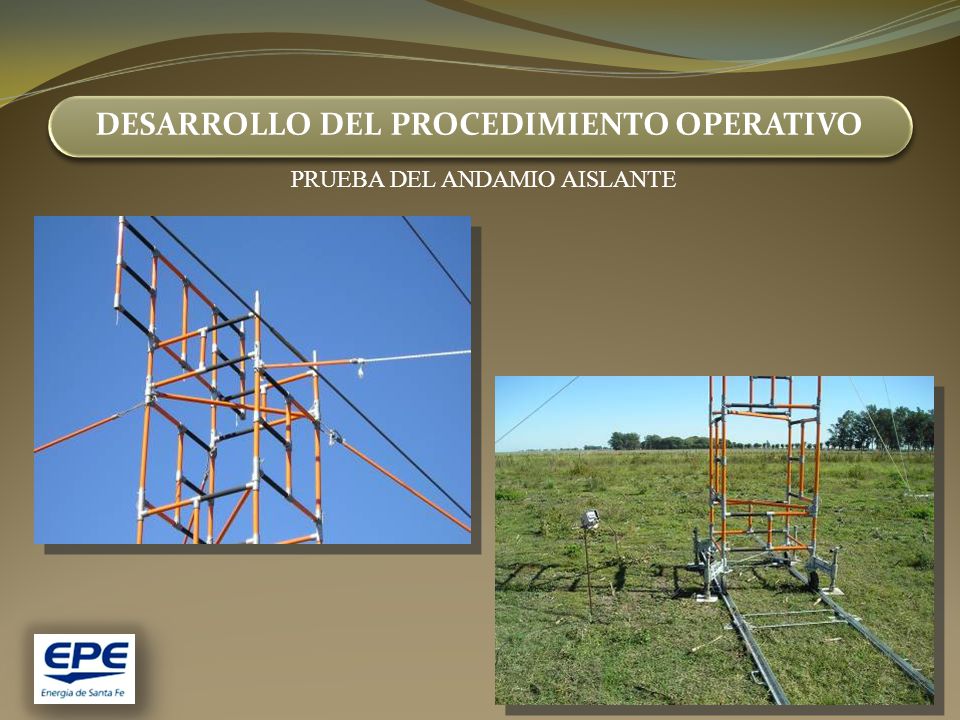

PRUEBA DEL ANDAMIO AISLANTE

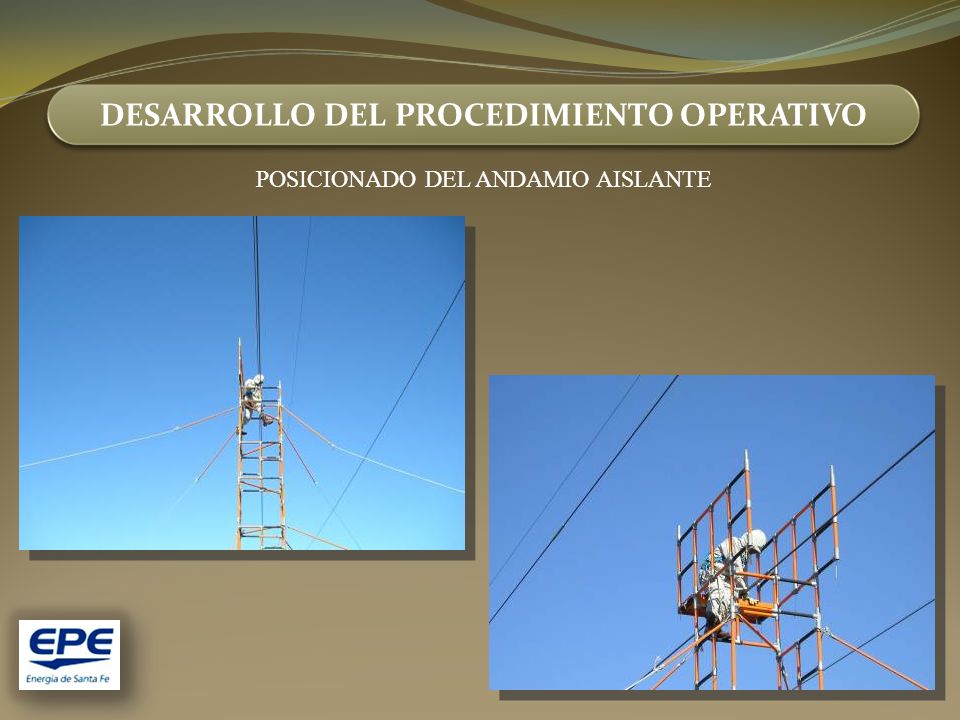

POSICIONADO DEL ANDAMIO AISLANTE

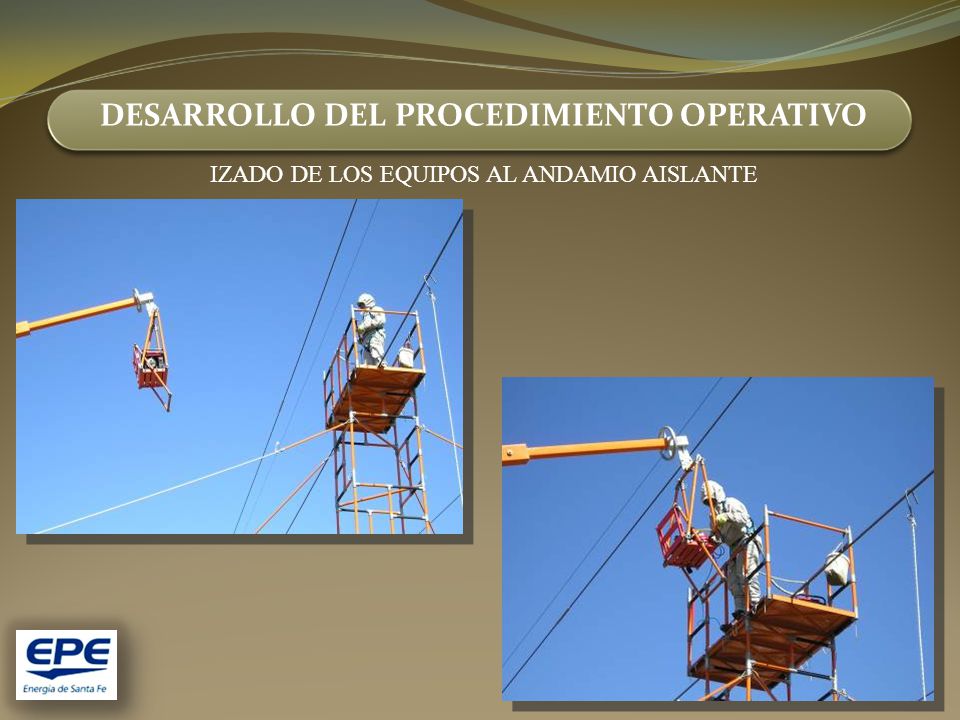

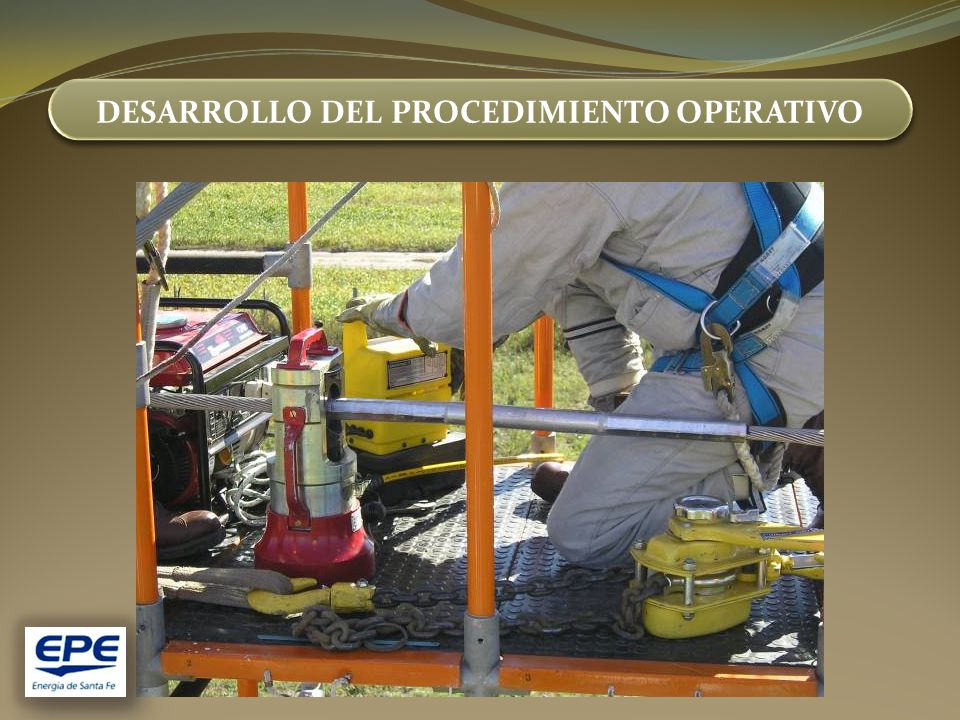

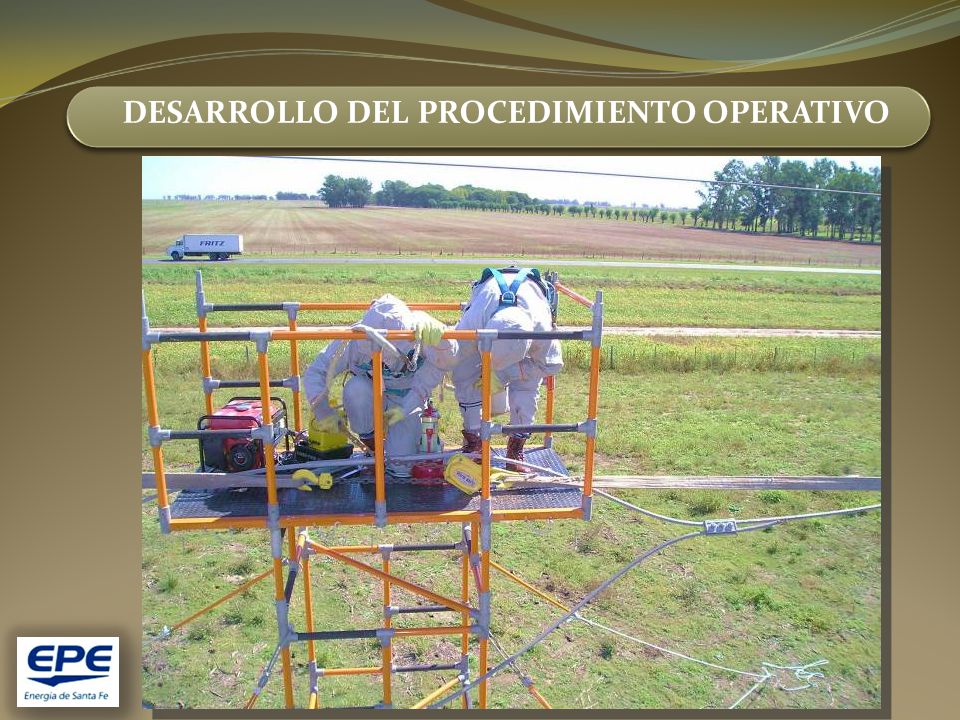

IZADO DE LOS EQUIPOS AL ANDAMIO AISLANTE

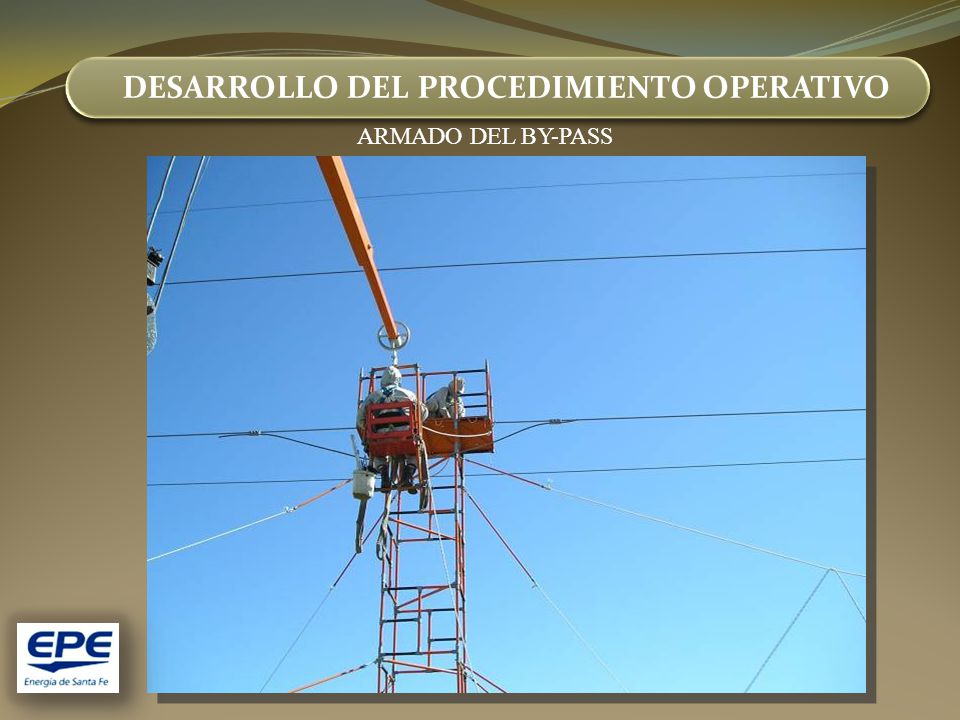

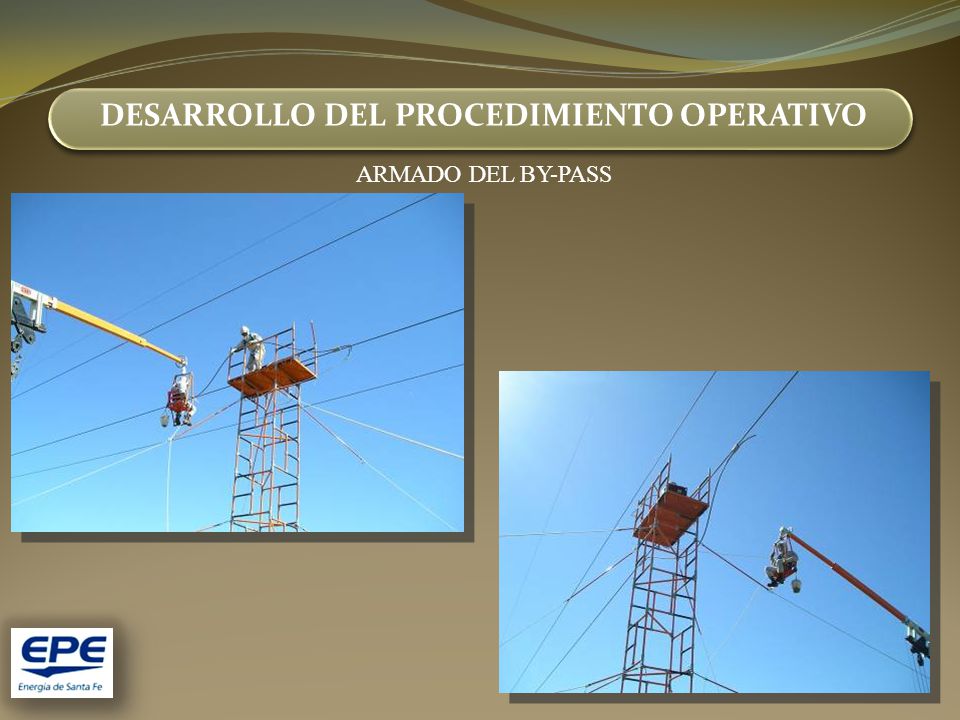

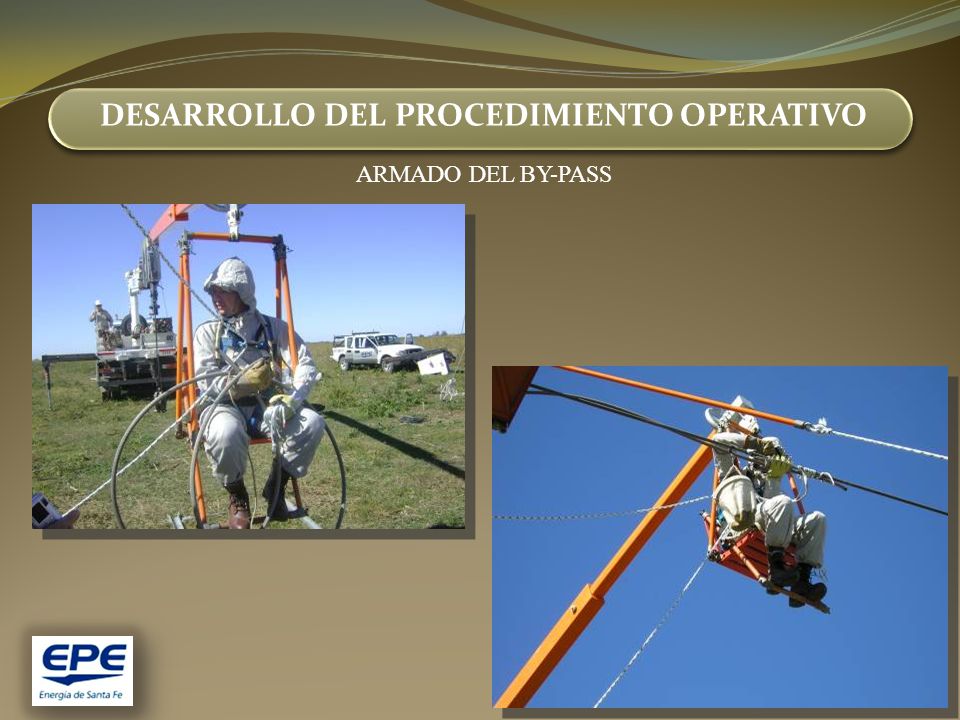

ARMADO DEL BY-PASS

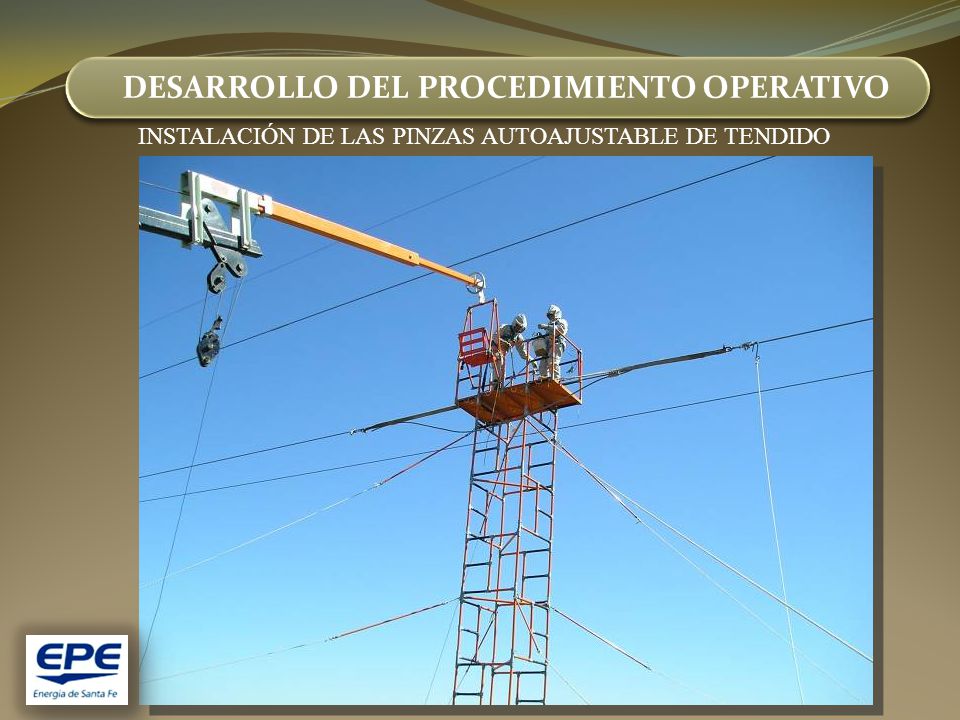

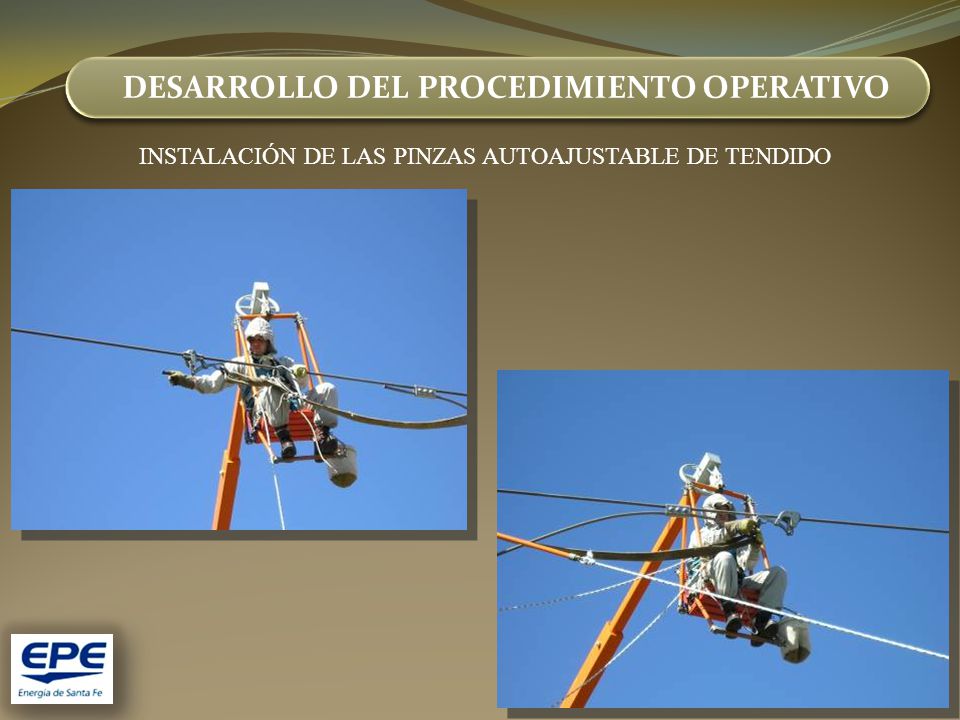

INSTALACIÓN DE LAS PINZAS AUTOAJUSTABLE DE TENDIDO

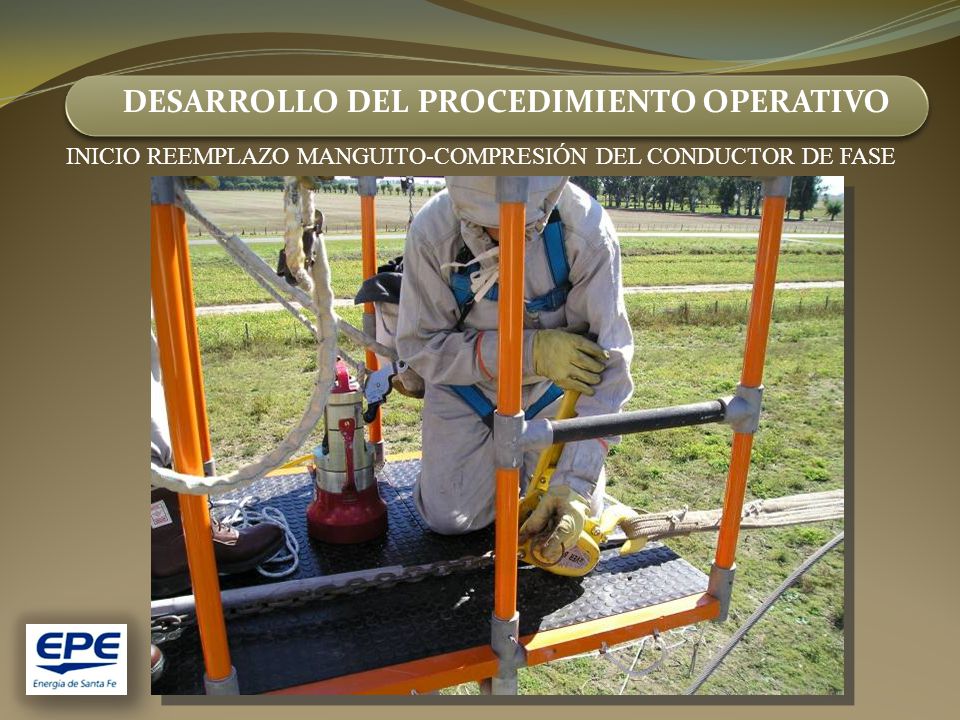

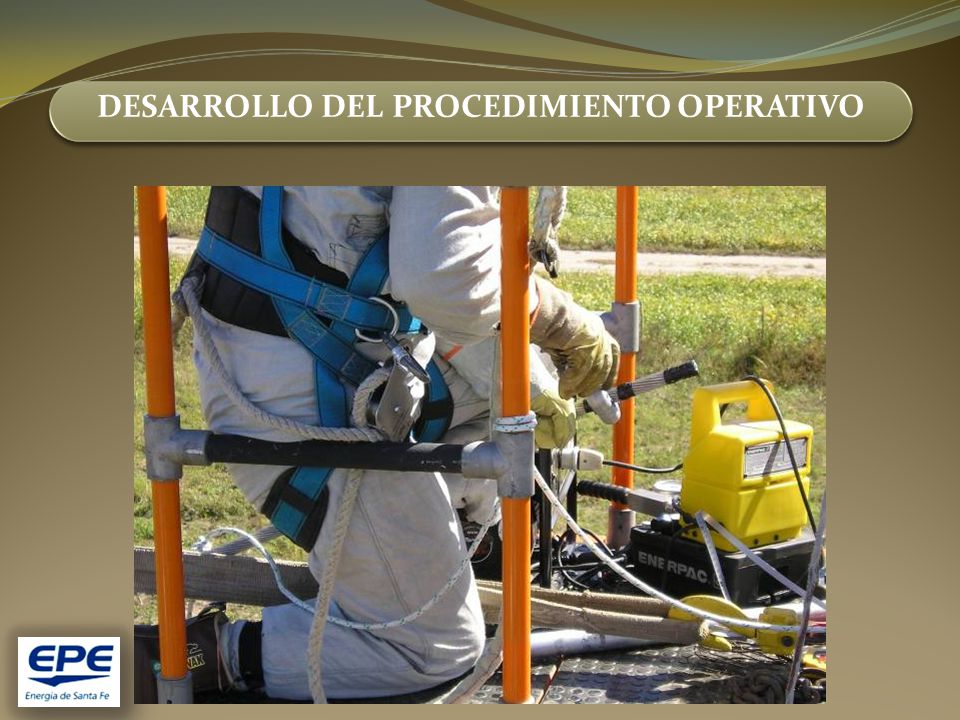

INICIO REEMPLAZO MANGUITO-COMPRESIÓN DEL CONDUCTOR DE FASE

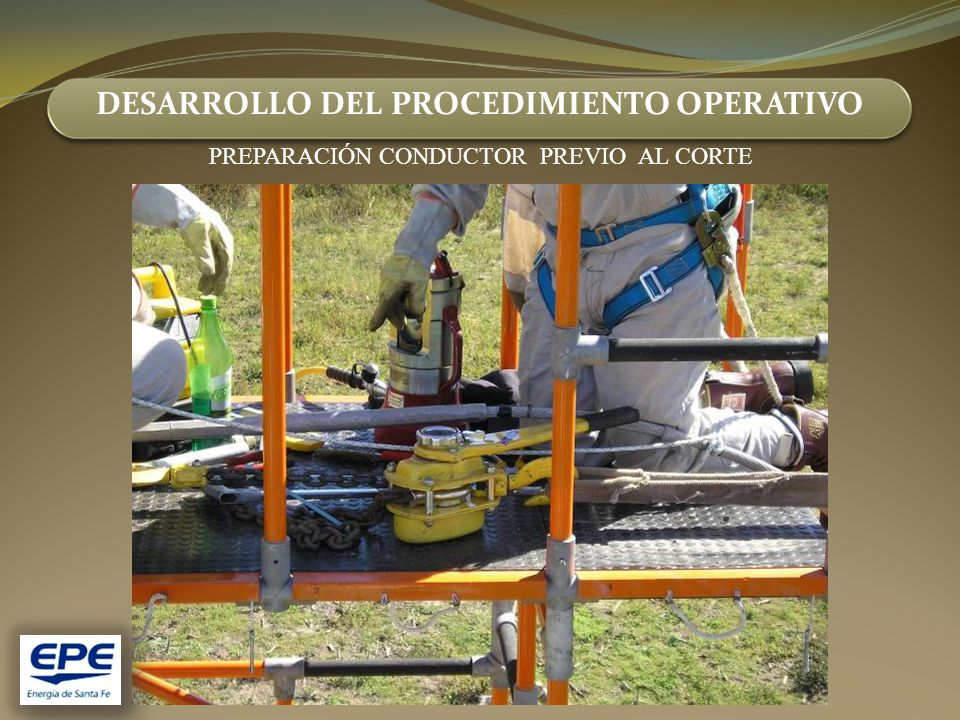

PREPARACIÓN CONDUCTOR PREVIO AL CORTE

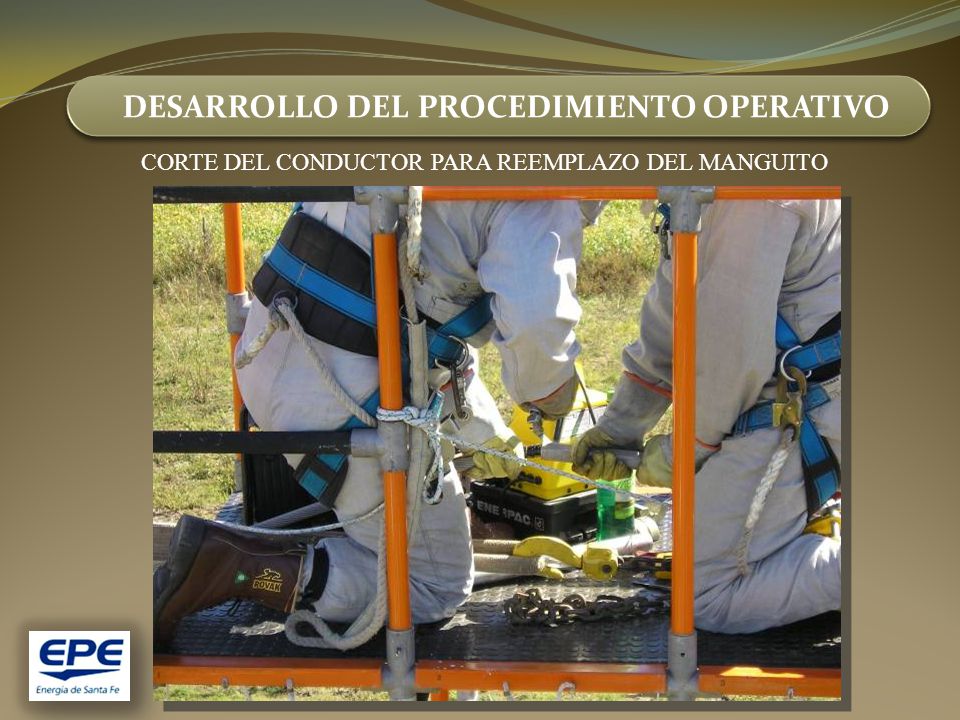

CORTE DEL CONDUCTOR PARA REEMPLAZO DEL MANGUITO

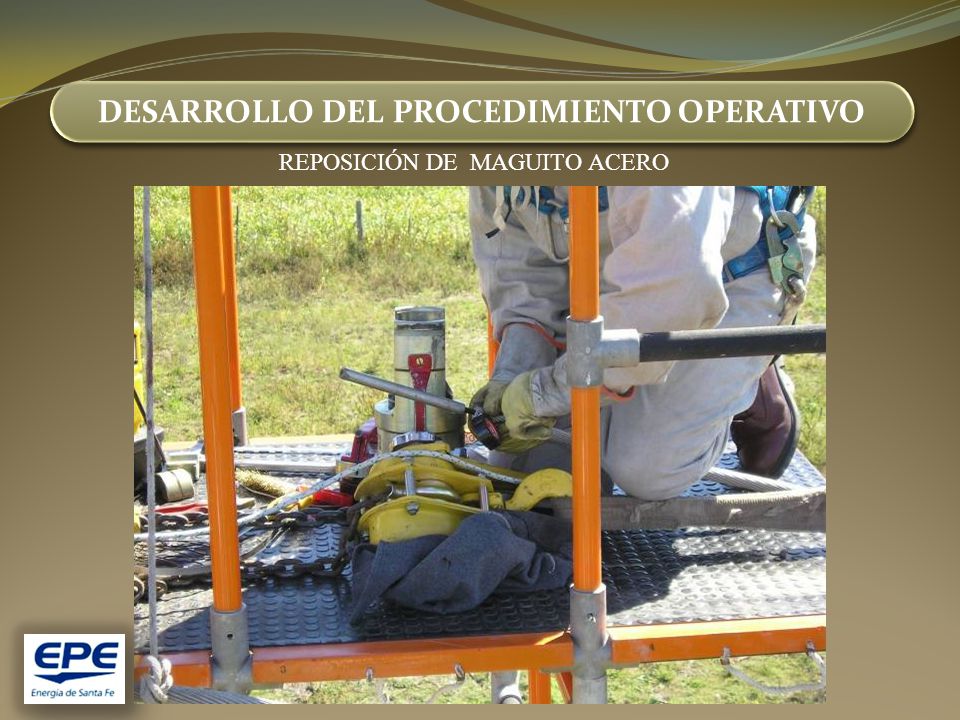

REPOSICIÓN DE MAGUITO ACERO

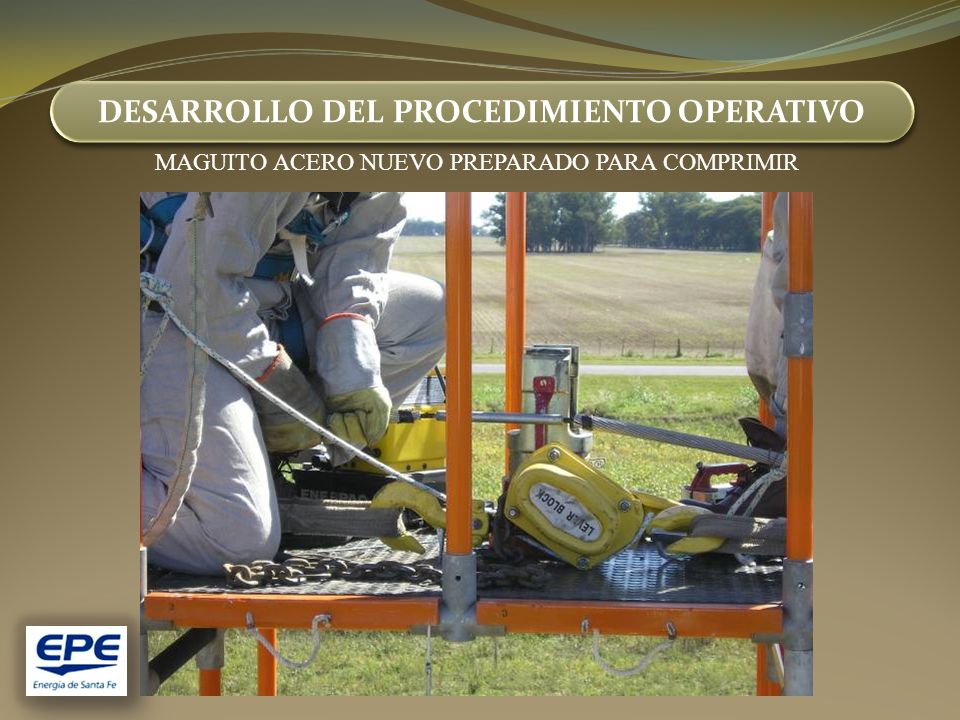

MAGUITO ACERO NUEVO PREPARADO PARA COMPRIMIR

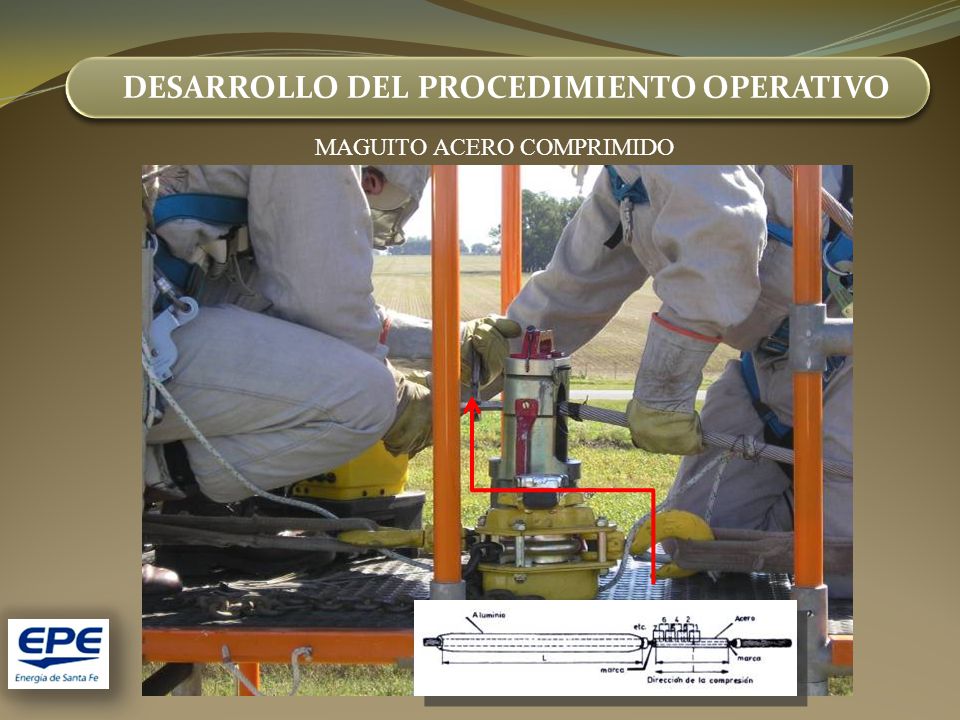

MAGUITO ACERO COMPRIMIDO

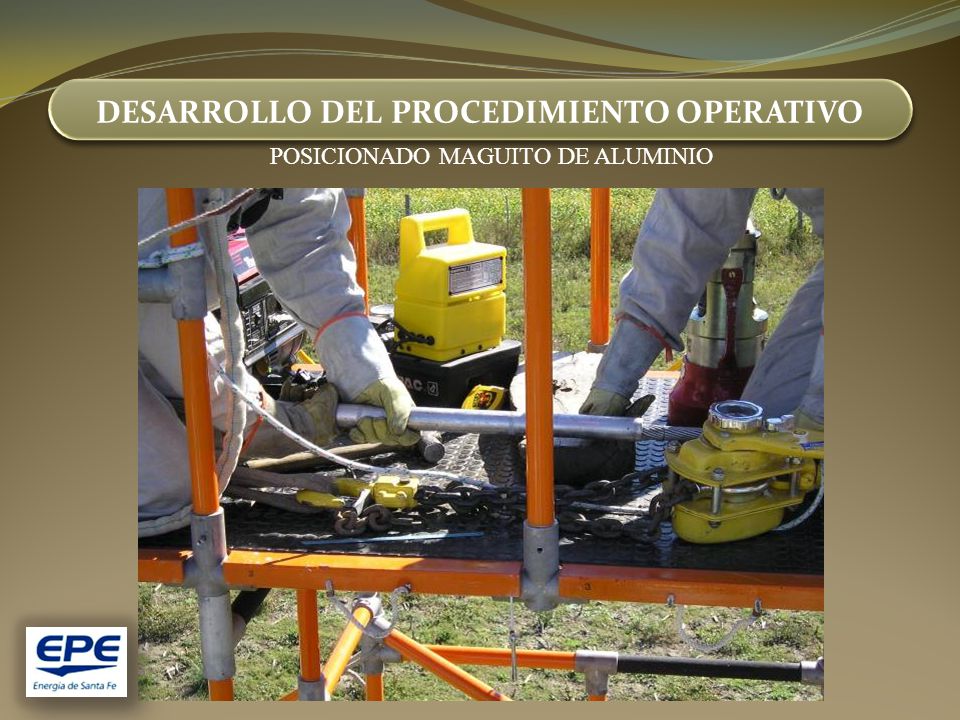

POSICIONADO MAGUITO DE ALUMINIO

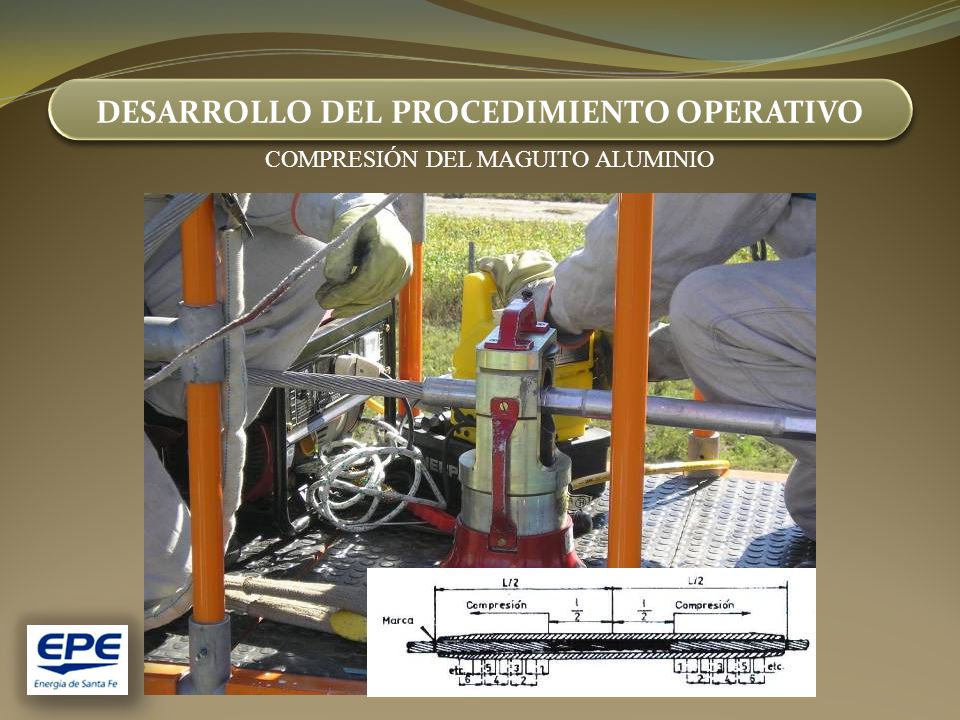

COMPRESIÓN DEL MAGUITO ALUMINIO

CONCLUSIONES LOS EQUIPOS Y HERRAMIENTAS UTILIZADAS SON EMPLEADAS PARA OTROS MANTENIMIENTOS QUE SE REALIZAN NORMALMENTE TANTO EN LÍNEAS COMO EN ESTACIONES TRANSFORMADORAS. SE PROCEDIÓ A SU USO SIMULTANEO PARA LA TAREA. ESTE PROCEDIMIENTO SE TRADUCE EN UNA MEJORA EN LA CALIDAD DEL SERVICIO A NUESTROS CLIENTES EN PLAZOS MUY ACOTADOS.
