SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a.

Presentaciones similares


Presentación del tema: "SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a."— Transcripción de la presentación:

1

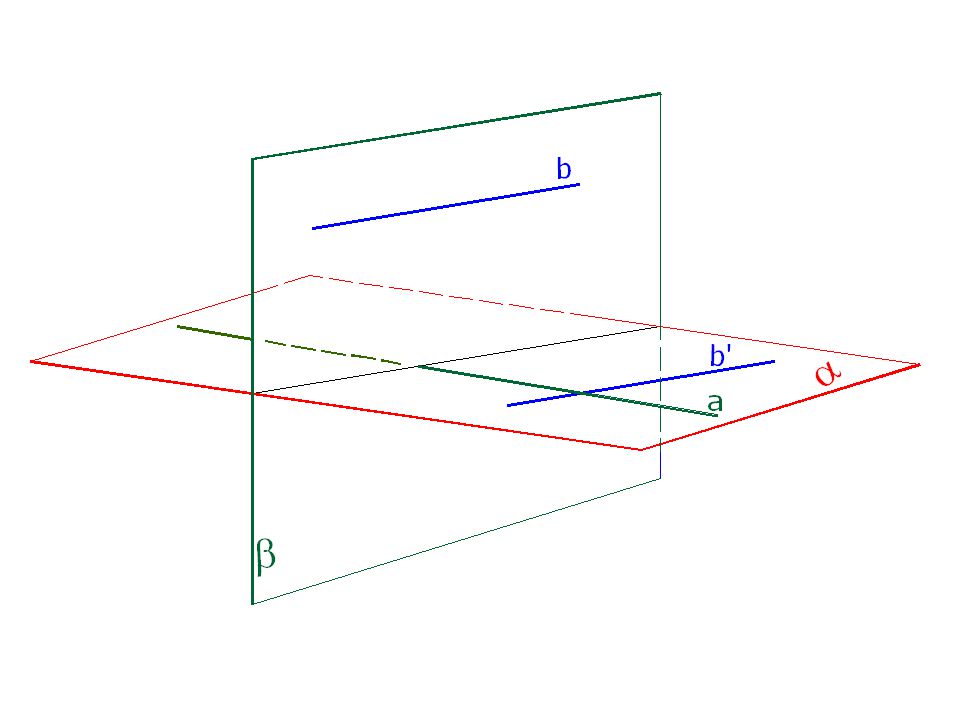

2

3

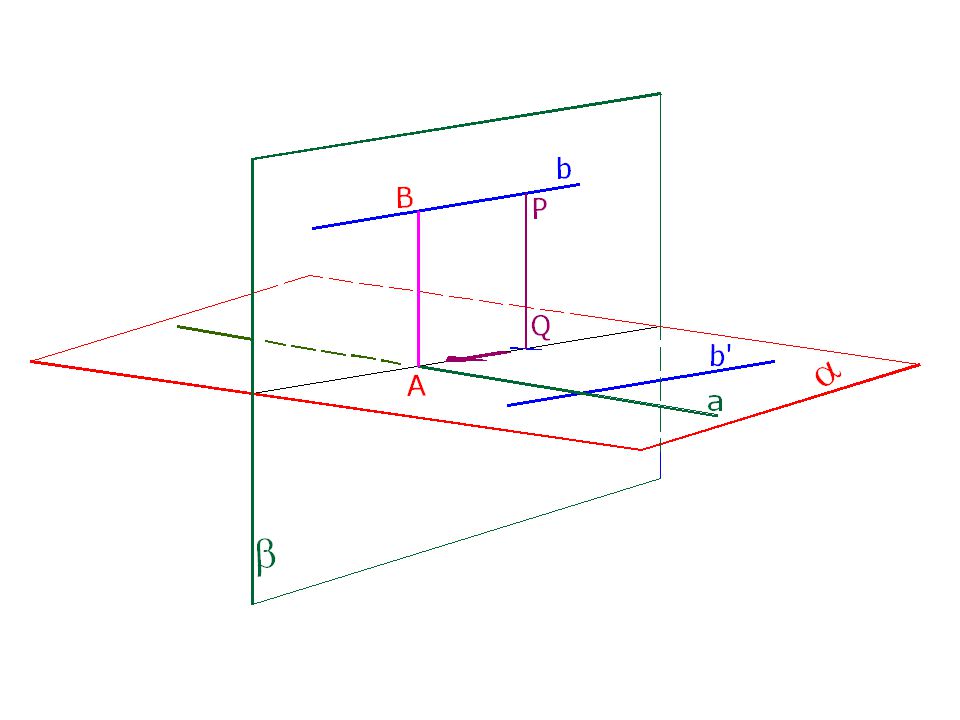

4

5

6

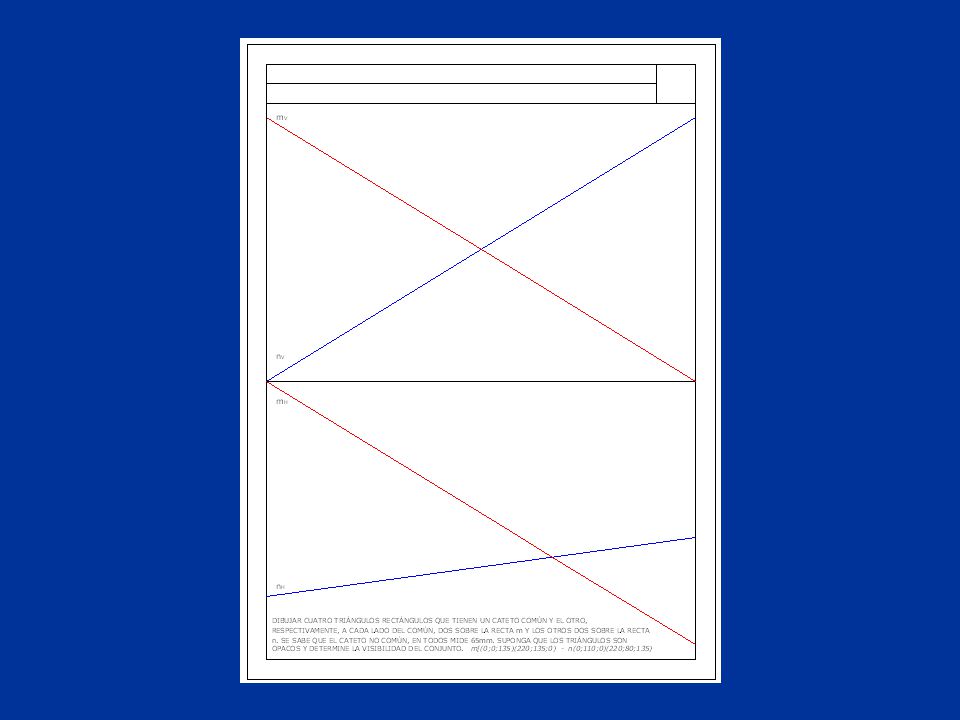

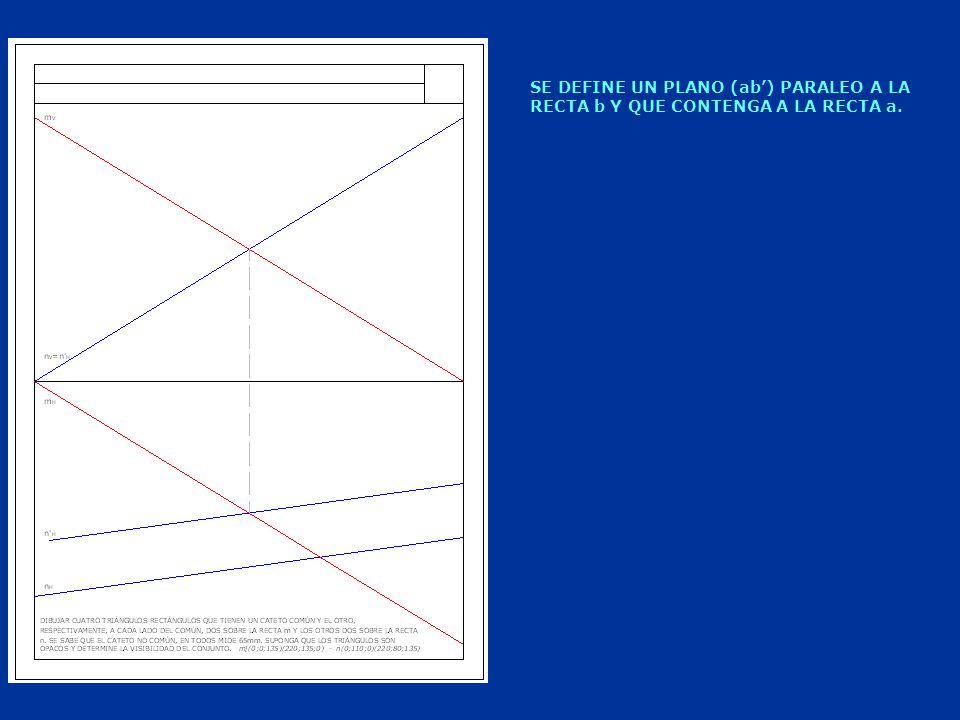

7 SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a.

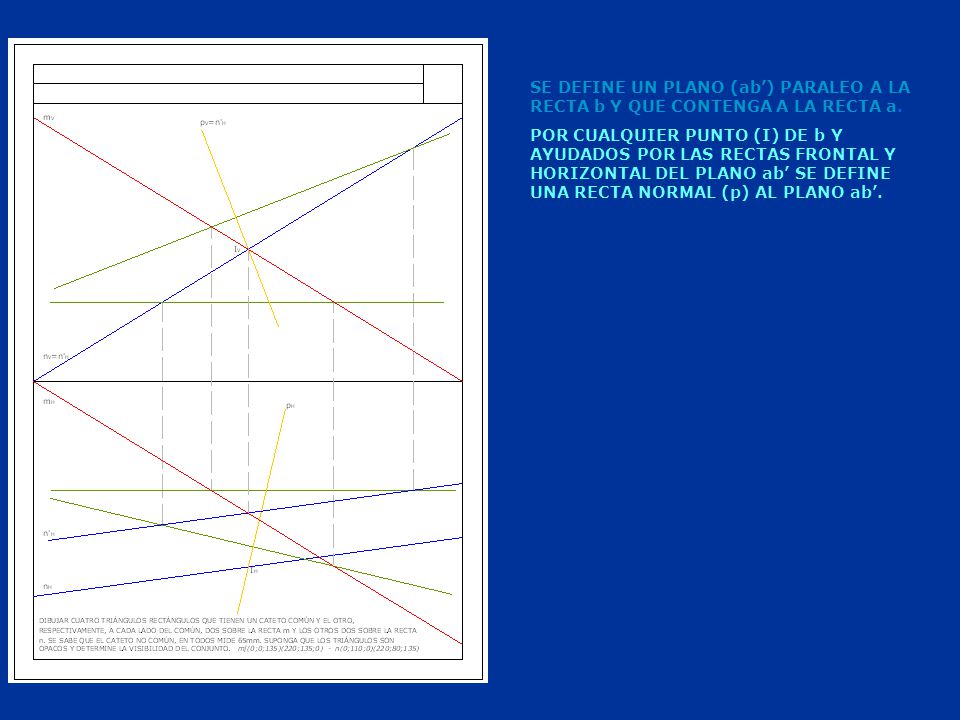

8 POR CUALQUIER PUNTO (I) DE b Y AYUDADOS POR LAS RECTAS FRONTAL Y HORIZONTAL DEL PLANO ab’ SE DEFINE UNA RECTA NORMAL (p) AL PLANO ab’.

9 SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a. POR CUALQUIER PUNTO (I) DE b Y AYUDADOS POR LAS RECTAS FRONTAL Y HORIZONTAL DEL PLANO ab’ SE DEFINE UNA RECTA NORMAL (p) AL PLANO ab’. CON AYUDA DE UN PLANO DE CANTO a SE DETERMINA EL PUNTO J, TRAZA O PENE- TRACIÓN DE LA RECTA NORMAL EN EL PLANO ab´. EL SEGMENTO IJ REPRESENTA LA DISTANCIA ENTRE LA RECTA b Y EL PLANO PARALELO ab’, O SEA REPRESENTA LA DISTANCIA ENTRE LAS RECTAS a Y b.

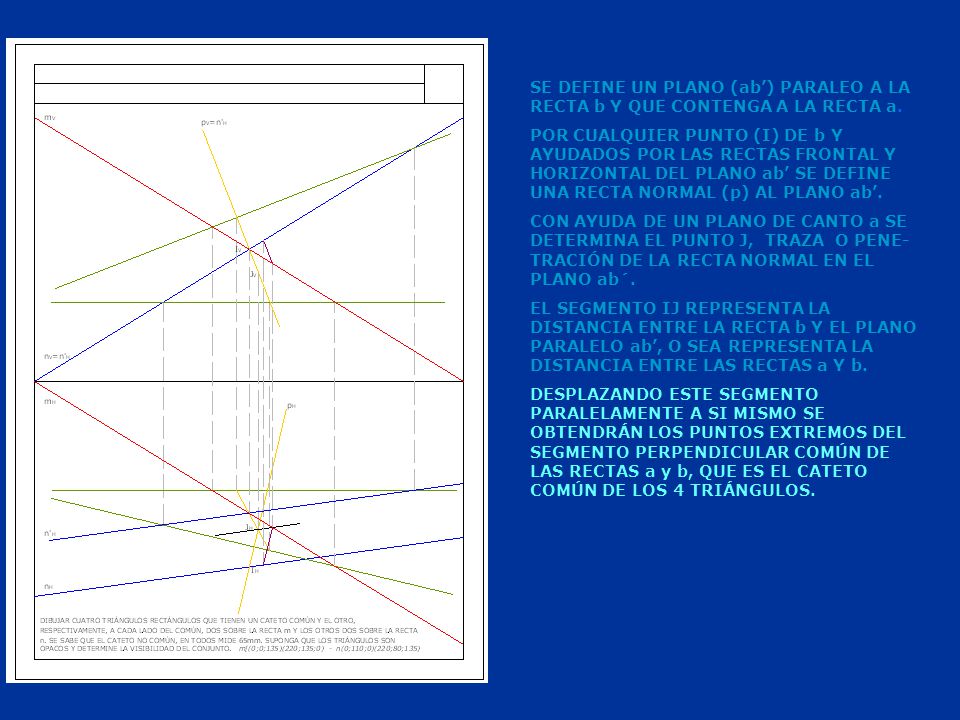

10 SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a. POR CUALQUIER PUNTO (I) DE b Y AYUDADOS POR LAS RECTAS FRONTAL Y HORIZONTAL DEL PLANO ab’ SE DEFINE UNA RECTA NORMAL (p) AL PLANO ab’. CON AYUDA DE UN PLANO DE CANTO a SE DETERMINA EL PUNTO J, TRAZA O PENE- TRACIÓN DE LA RECTA NORMAL EN EL PLANO ab´. EL SEGMENTO IJ REPRESENTA LA DISTANCIA ENTRE LA RECTA b Y EL PLANO PARALELO ab’, O SEA REPRESENTA LA DISTANCIA ENTRE LAS RECTAS a Y b. DESPLAZANDO ESTE SEGMENTO PARALELAMENTE A SI MISMO SE OBTENDRÁN LOS PUNTOS EXTREMOS DEL SEGMENTO PERPENDICULAR COMÚN DE LAS RECTAS a y b, QUE ES EL CATETO COMÚN DE LOS 4 TRIÁNGULOS.

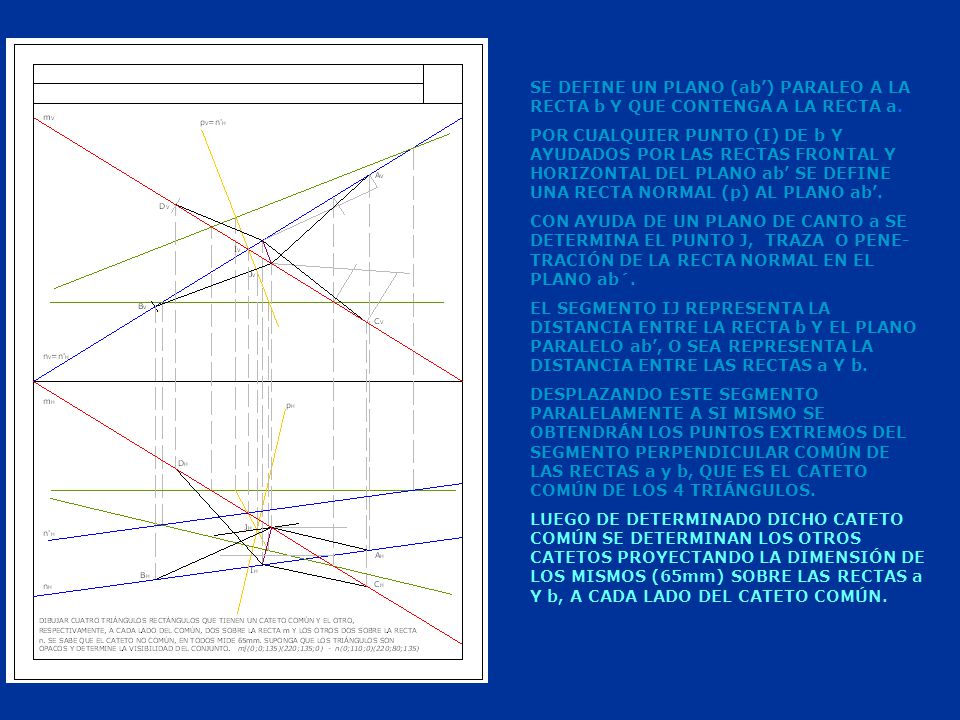

11 SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a. POR CUALQUIER PUNTO (I) DE b Y AYUDADOS POR LAS RECTAS FRONTAL Y HORIZONTAL DEL PLANO ab’ SE DEFINE UNA RECTA NORMAL (p) AL PLANO ab’. CON AYUDA DE UN PLANO DE CANTO a SE DETERMINA EL PUNTO J, TRAZA O PENE- TRACIÓN DE LA RECTA NORMAL EN EL PLANO ab´. EL SEGMENTO IJ REPRESENTA LA DISTANCIA ENTRE LA RECTA b Y EL PLANO PARALELO ab’, O SEA REPRESENTA LA DISTANCIA ENTRE LAS RECTAS a Y b. DESPLAZANDO ESTE SEGMENTO PARALELAMENTE A SI MISMO SE OBTENDRÁN LOS PUNTOS EXTREMOS DEL SEGMENTO PERPENDICULAR COMÚN DE LAS RECTAS a y b, QUE ES EL CATETO COMÚN DE LOS 4 TRIÁNGULOS. LUEGO DE DETERMINADO DICHO CATETO COMÚN SE DETERMINAN LOS OTROS CATETOS PROYECTANDO LA DIMENSIÓN DE LOS MISMOS (65mm) SOBRE LAS RECTAS a Y b, A CADA LADO DEL CATETO COMÚN.

12 SE DEFINE UN PLANO (ab’) PARALEO A LA RECTA b Y QUE CONTENGA A LA RECTA a. POR CUALQUIER PUNTO (I) DE b Y AYUDADOS POR LAS RECTAS FRONTAL Y HORIZONTAL DEL PLANO ab’ SE DEFINE UNA RECTA NORMAL (p) AL PLANO ab’. CON AYUDA DE UN PLANO DE CANTO a SE DETERMINA EL PUNTO J, TRAZA O PENE- TRACIÓN DE LA RECTA NORMAL EN EL PLANO ab´. EL SEGMENTO IJ REPRESENTA LA DISTANCIA ENTRE LA RECTA b Y EL PLANO PARALELO ab’, O SEA REPRESENTA LA DISTANCIA ENTRE LAS RECTAS a Y b. DESPLAZANDO ESTE SEGMENTO PARALELAMENTE A SI MISMO SE OBTENDRÁN LOS PUNTOS EXTREMOS DEL SEGMENTO PERPENDICULAR COMÚN DE LAS RECTAS a y b, QUE ES EL CATETO COMÚN DE LOS 4 TRIÁNGULOS. LUEGO DE DETERMINADO DICHO CATETO COMÚN SE DETERMINAN LOS OTROS CATETOS PROYECTANDO LA DIMENSIÓN DE LOS MISMOS (65mm) SOBRE LAS RECTAS a Y b, A CADA LADO DEL CATETO COMÚN. SÓLO RESTA DEFINIR LA VISIBILIADD DEL CONJUNTO

13
