1
Introducción al Análisis Sintáctico
Gramáticas de Contexto Libre, Arboles de Parseo y Derivaciones
2
Oscar Bonilla 2 Universidad Galileo
Resumen Overview del análisis léxico Qué es análisis sintáctico Gramáticas libres de contexto Derivaciones y árboles de parseo Top-down vs. Bottom-up Parsing Grámaticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
3
Anatomia de un Compilador
Programa (character stream) Analizador Léxico (Scanner) Token Stream Analizador Sintáctico (Parser) Arbol de Parseo Generador de Código Intermedio Representación Intermedia Optimizador Representación Intermedia Optimizada Generador de Código Código en Assembler Oscar Bonilla Universidad Galileo
4
Resumen de Análisis Léxico
El analizador léxico crea tokens a partir de un character stream Los tokens se definen usando expresiones regulares Oscar Bonilla Universidad Galileo
5
Expresiones Regulares, Gramáticas y Lenguajes
Una expresión regular puede ser escrita usando: Caracteres en el alfabeto Operadores de expresiones regulares: ‘*’ ‘·’ ‘|’ ‘+’ ‘?’ ‘(‘ ‘)’ Ejemplo: (-| ε) ·(0|1|2|3|4|5|6|7|8|9)+ · (. ·(0|1|2|3|4|5|6|7|8|9)*)? Un lenguaje regular es un lenguaje definido por una expresión regular Oscar Bonilla Universidad Galileo
6
Expresiones Regulares, Gramáticas y Lenguajes
Qué hay acerca de las variables simbólicas? Ejemplo: num = 0|1|2|3|4|5|6|7|8|9 posint = num · num* int = (ε | -) · posint real = int · (ε | (. · posint)) Sólo son una abreviación, llamada “syntactic sugar” Ejemplo: (-| ε) ·(0|1|2|3|4|5|6|7|8|9)+ · (. ·(0|1|2|3|4|5|6|7|8|9)*)? Oscar Bonilla Universidad Galileo
7
Resumen de Análisis Léxico
El analizador léxico crea tokens a partir de un character stream Los tokens se definen usando expresiones regulares Las expresiones regulares pueden mapearse a un Automaton Finito No Determinístico (NFA) Por construcción simple NFA se transforma a un DFA Algoritmo de transformación Ejecutar un DFA es fácil Oscar Bonilla Universidad Galileo
8
Oscar Bonilla 8 Universidad Galileo
Resumen Overview del análisis léxico Qúe es análisis sintáctico Gramáticas libres de contexto Derivación y Arboles de Parseo Top-down vs. Bottom-up Parsing Gramáticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
9
Sintaxis y Semántica de un Lenguaje de Programación?
Como se ve un programa Representación textual o estructura Es posible una definición matemática precisa Semántica Cuál es el significado de un programa Es más difícil dar una definición matemática Oscar Bonilla Universidad Galileo
10
Por qué hacer análisis sintáctico?
Podemos proveer una definición precisa y fácil de entender Una gramática apropiada imparte estructura a un lenguaje de programación Podemos construir automáticamente un parser que determine si el programa es sintácticamente correcto Ayuda en el proceso de traducción Fácil modificar/añadir al lenguaje Oscar Bonilla Universidad Galileo
11
Anatomia de un Compilador
Programa (character stream) Analizador Léxico (Scanner) Token Stream Analizador Sintáctico (Parser) Arbol de Parseo Generador de Código Intermedio Representación Intermedia Optimizador de Código Representación Intermedia Optimizada Generador de Código Código en Assembler Oscar Bonilla Universidad Galileo
12
Entrada y Salida de un Parser
Token Stream Arbol de Parseo minus_op - ( left_paren_op Analizador Sintáctico (Parser) num(123.3) 123.3 ) plus_op num(23.6) + 23.6 right_paren_op Oscar Bonilla Universidad Galileo
13
Definición de la Sintaxis
Tenemos que proveer una definición precisa y fácil de entender de la sintaxis del lenguaje de programación Podemos usar expresiones regulares? Podemos usar un lenguaje regular para definir un lenguaje de programación? Oscar Bonilla Universidad Galileo
14
Ejemplo: Scope Jerárquico
Procedure foo(integer m, integer n, integer j) { for i = 1 to n do { if (i == j) { j = j + 1; m = i*j; } for k = i to n { m = m + k; Oscar Bonilla Universidad Galileo
15
Ejemplo: Scope Jerárquico
Procedure foo(integer m, integer n, integer j) { for i = 1 to n do { if (i == j) { j = j + 1; m = i*j; } for k = i to n { m = m + k; Problema de los paréntesis balanceados Ejemplo: {{}{{{}{{}}}}} Oscar Bonilla Universidad Galileo
16
Problema de los paréntesis balanceados
Podemos definir esto usando una expresión regular? Oscar Bonilla Universidad Galileo
17
Problema de los paréntesis balanceados
Podemos definir esto usando una expresión regular? NO! Oscar Bonilla Universidad Galileo
18
Problema de los paréntesis balanceados
Podemos definir esto usando una expresión regular? NO! Intuición Número de paréntesis abiertos debe ser igual a número de paréntesis cerrados Necesitamos mantener un conteo o necesitamos recursión Además: NFA’s y DFA’s no pueden ejecutar conteo sin límites Oscar Bonilla Universidad Galileo
19
Problema de los paréntesis balanceados
Hay alguna gramática que defina esto? <S> ( <S> ) <S> | ε La definición es recursiva Esta es una gramática libre de contexto Es más expresiva que las expresiones regulares Oscar Bonilla Universidad Galileo
20
Oscar Bonilla 20 Universidad Galileo
Resumen Overview del análisis léxico Qué es análisis sintáctico? Gramáticas libres de contexto Derivación y Arboles de Parseo Top-down vs. Bottom-up Parsing Gramáticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
21
Definiendo Context-Free Grammars (CFGs)
Terminales Símbolos para strings o tokens No terminales Variables sintácticas Símbolo de Inicio Un no-terminal especial es designado Producciones La forma en que los terminales y no-terminales son combinados para formar strings Un no-terminal en el lado izquierdo (LHS) y un string de terminales y no-terminales en el lado derecho (RHS) Oscar Bonilla Universidad Galileo
22
Oscar Bonilla 22 Universidad Galileo
Ejemplo de una CFG <S> ( <S> ) <S> | ε Oscar Bonilla Universidad Galileo
23

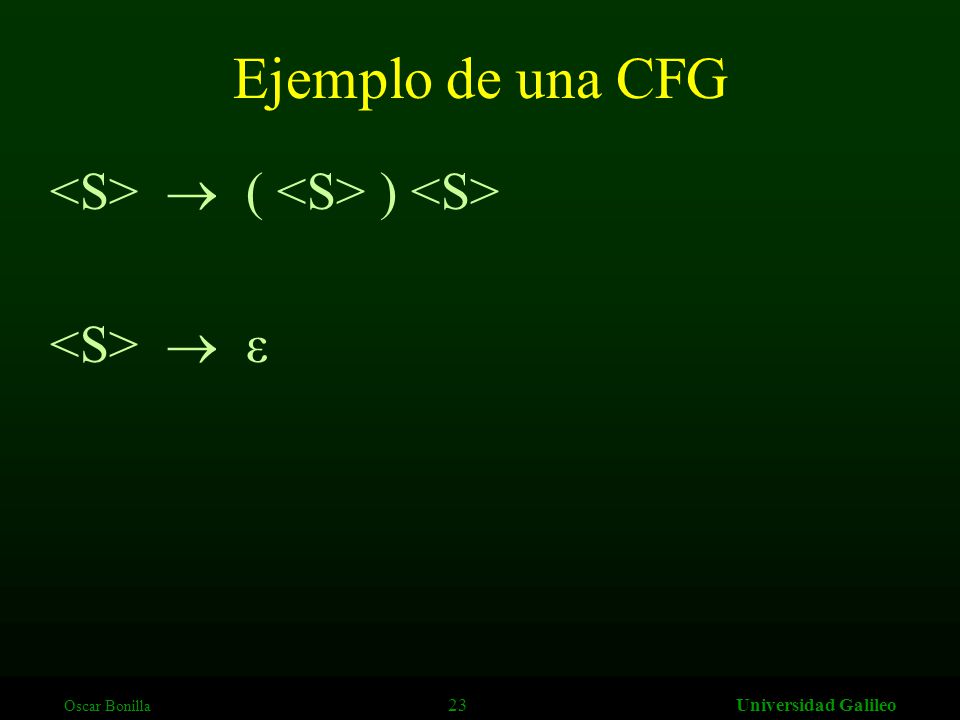

Oscar Bonilla 23 Universidad Galileo
Ejemplo de una CFG <S> ( <S> ) <S> <S> ε Oscar Bonilla Universidad Galileo
24
Oscar Bonilla 24 Universidad Galileo
Ejemplo de una CFG <S> ( <S> ) <S> <S> ε Terminales Oscar Bonilla Universidad Galileo
25
Oscar Bonilla 25 Universidad Galileo
Ejemplo de una CFG <S> ( <S> ) <S> <S> ε No-terminales Oscar Bonilla Universidad Galileo
26
Oscar Bonilla 26 Universidad Galileo
Ejemplo de una CFG <S> ( <S> ) <S> <S> ε Símbolo de Inicio: <S> Oscar Bonilla Universidad Galileo
27
Oscar Bonilla 27 Universidad Galileo
Ejemplo de una CFG <S> ( <S> ) <S> <S> ε Producciones Oscar Bonilla Universidad Galileo
28
Oscar Bonilla 28 Universidad Galileo
Los lenguajes regulares son un subconjunto de los lenguajes libres de contexto Expresión Regular Gramática libre de contexto a <A> a Si p y q son expresiones regulares, usando CFGs <P> y <Q> p · q <S> <P> <Q> p | q <S> <P> <S> <Q> p * <S> <S> <P> <S> ε Oscar Bonilla Universidad Galileo
29
Oscar Bonilla 29 Universidad Galileo
Los lenguajes regulares son un subconjunto de los lenguajes libres de contexto Expresión Regular Gramática libre de contexto Si p es una expresión regular, usando una CFG <P>, Qué es? <S> <S> <P> <S> <P> ??? P? ??? Oscar Bonilla Universidad Galileo
30
Entonces por qué usar expresiones regulares?
Separar el análisis sintáctico en partes léxica y no-léxica es una buena modularización Las reglas léxicas son simples y pueden ser expresadas usando expresiones regulares Las expresiones regulares son más concisas Las implementaciones de analizadores léxicos para expresiones regulares son más eficientes Oscar Bonilla Universidad Galileo
31
Oscar Bonilla 31 Universidad Galileo
Creando una CFG Tenemos que crear una CFG a partir de las definiciones del lenguaje Hay muchas cosas involucradas Vamos a ver algunas de ellas en clase Veamos un lenguaje simple Oscar Bonilla Universidad Galileo
32
Ejemplo: Una CFG para expresiones
Expresiones aritméticas simples con + y * * 45.3 ( ) * (6.035 * -( )) Terminales (o tokens) num para todos los números plus_op (‘+’), minus_op (‘-’), times_op(‘*’), left_paren_op(‘(‘), right_paren_op(‘)’) Cuál es la gramática para todas las expresiones posibles? Oscar Bonilla Universidad Galileo
33
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Oscar Bonilla Universidad Galileo
34
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Terminales Oscar Bonilla Universidad Galileo
35
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Terminales Oscar Bonilla Universidad Galileo
36
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * No-terminales Oscar Bonilla Universidad Galileo
37
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * No-terminales Oscar Bonilla Universidad Galileo
38
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Símbolo de Inicio: <expr> Oscar Bonilla Universidad Galileo
39
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Producciones Oscar Bonilla Universidad Galileo
40
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Oscar Bonilla Universidad Galileo
41
Ejemplo: Una CFG para expresiones
<expr> <expr> <op> <expr> | ( <expr> ) | - <expr> | num <op> + | * Oscar Bonilla Universidad Galileo
42
Pregunta: Cuál es el lenguaje definido por esta CFG?
<S> a<S>a | aa Oscar Bonilla Universidad Galileo
43
Oscar Bonilla 43 Universidad Galileo
Resumen Overview de análisis léxico Qué es análisis sintáctico? Gramáticas libres de contexto Derivaciones y Arboles de Parseo Top-down vs. Bottom-up Parsing Gramáticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
44
Oscar Bonilla 44 Universidad Galileo
Derivaciones Cómo mostramos que una secuencia de tokens es aceptada por una CFG? Una producción es usada para derivar una secuencia de tokens a partir del símbolo de inicio Dados los strings , y y una producción A Un solo paso de la derivación es A Oscar Bonilla Universidad Galileo
45
Oscar Bonilla 45 Universidad Galileo
Ejemplo de Derivación Gramática <expr> <expr><op><expr> | (<expr>) | -<expr> | num <op> + | * Entrada * ( ) Token Stream num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
46
Oscar Bonilla 46 Universidad Galileo
Ejemplo de Derivación <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
47
Oscar Bonilla 47 Universidad Galileo
Ejemplo de Derivación <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
48
Oscar Bonilla 48 Universidad Galileo
Ejemplo de Derivación <expr> <expr><op><expr> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
49
Oscar Bonilla 49 Universidad Galileo
Ejemplo de Derivación <expr> <expr><op><expr> <expr> <expr> <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
50
Oscar Bonilla 50 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
51
Oscar Bonilla 51 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
52
Oscar Bonilla 52 Universidad Galileo
Ejemplo de Derivación <expr> num <expr> <expr> <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
53
Oscar Bonilla 53 Universidad Galileo
Ejemplo de Derivación <expr> num <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
54
Oscar Bonilla 54 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
55
Oscar Bonilla 55 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
56
Oscar Bonilla 56 Universidad Galileo
Ejemplo de Derivación <op> * <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
57
Oscar Bonilla 57 Universidad Galileo
Ejemplo de Derivación <op> * <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
58
Oscar Bonilla 58 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
59
Oscar Bonilla 59 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
60
Oscar Bonilla 60 Universidad Galileo
Ejemplo de Derivación <expr> (<expr>) <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
61
Oscar Bonilla 61 Universidad Galileo
Ejemplo de Derivación <expr> (<expr>) <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
62
Oscar Bonilla 62 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
63
Oscar Bonilla 63 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
64

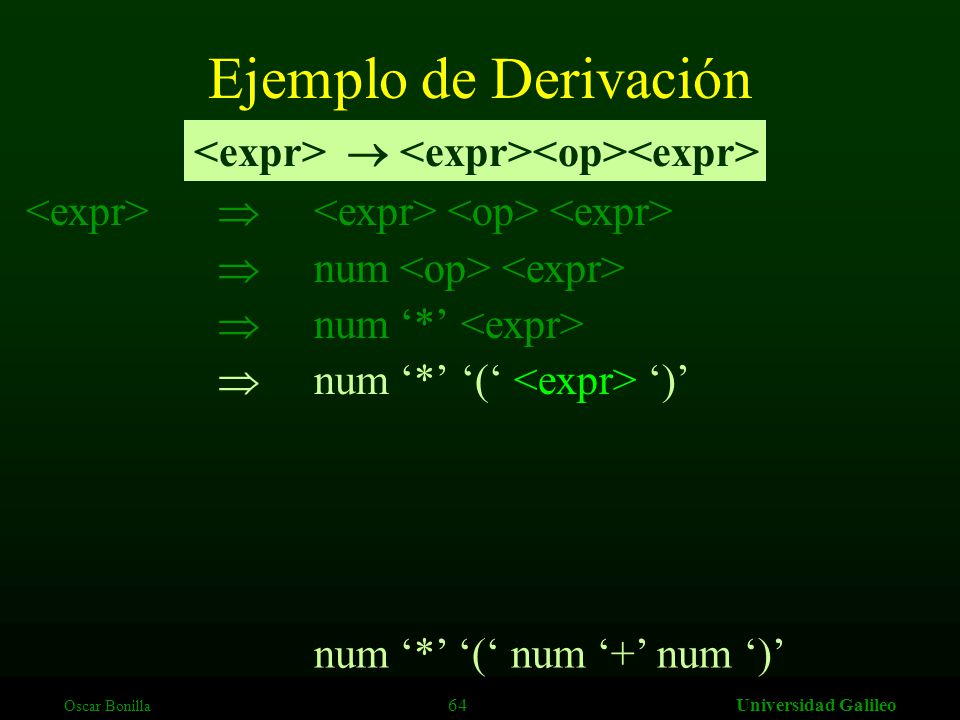

Oscar Bonilla 64 Universidad Galileo
Ejemplo de Derivación <expr> <expr><op><expr> <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
65
Oscar Bonilla 65 Universidad Galileo
Ejemplo de Derivación <expr> <expr><op><expr> <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
66
Oscar Bonilla 66 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
67
Oscar Bonilla 67 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
68
Oscar Bonilla 68 Universidad Galileo
Ejemplo de Derivación <expr> num <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
69
Oscar Bonilla 69 Universidad Galileo
Ejemplo de Derivación <expr> num <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
70
Oscar Bonilla 70 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
71
Oscar Bonilla 71 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
72
Oscar Bonilla 72 Universidad Galileo
Ejemplo de Derivación <op> + <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
73
Oscar Bonilla 73 Universidad Galileo
Ejemplo de Derivación <op> + <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
74
Oscar Bonilla 74 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
75
Oscar Bonilla 75 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
76
Oscar Bonilla 76 Universidad Galileo
Ejemplo de Derivación <expr> num <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
77
Oscar Bonilla 77 Universidad Galileo
Ejemplo de Derivación <expr> num <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
78
Oscar Bonilla 78 Universidad Galileo
Ejemplo de Derivación <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
79
Oscar Bonilla 79 Universidad Galileo
Arbol de Parseo Representación gráfica de la estructura parseada Muestra la secuencia de derivaciones efectuada Nodos internos son no-terminales Hojas son terminales Cada nodo padre es el lado izquierdo (LHS) y los hijos son el lado derecho (RHS) de una producción Oscar Bonilla Universidad Galileo
80
Ejemplo de Arbol de Parseo
<expr> Oscar Bonilla Universidad Galileo
81
Ejemplo de Arbol de Parseo
<expr> <expr> <op> <expr> <expr> <expr> <op> <expr> Oscar Bonilla Universidad Galileo
82
Ejemplo de Arbol de Parseo
<expr> num <expr> <expr> <op> <expr> num Oscar Bonilla Universidad Galileo
83
Ejemplo de Arbol de Parseo
<op> ‘*’ <expr> <expr> <op> <expr> num * Oscar Bonilla Universidad Galileo
84
Ejemplo de Arbol de Parseo
<expr> ‘(‘ <expr> ‘)’ <expr> <expr> <op> <expr> <expr> num * ( ) Oscar Bonilla Universidad Galileo
85
Ejemplo de Arbol de Parseo
<expr> <expr> <op> <expr> <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> Oscar Bonilla Universidad Galileo
86
Ejemplo de Arbol de Parseo
<expr> num <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> num Oscar Bonilla Universidad Galileo
87
Ejemplo de Arbol de Parseo
<op> ‘+’ <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> num + Oscar Bonilla Universidad Galileo
88
Ejemplo de Arbol de Parseo
<expr> num <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> num num + Oscar Bonilla Universidad Galileo
89
Ejemplo de Arbol de Parseo
num ‘*’ ‘(‘ num ‘+’ num ‘)’ <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> num num + Oscar Bonilla Universidad Galileo
90
Oscar Bonilla 90 Universidad Galileo
Resumen Overview del análisis léxico Qué es análisis sintáctico? Gramáticas libres de contexto Derivaciones y Arboles de Parseo Top-down vs. Bottom-up Parsing Gramáticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
91
Derivaciones left-most vs. right-most
Leftmost derivation En el string, encontramos el no-terminal de más a la izquierda y le aplicamos una producción El ejemplo anterior fue de una leftmos derivation Rightmost derivation Encontramos el no-terminal de más a la derecha y le aplicamos una producción Oscar Bonilla Universidad Galileo
92
Ejemplo de Right-Derivation
Producción: String: <expr> <expr> Oscar Bonilla Universidad Galileo
93
Ejemplo de Right-Derivation
Producción: <expr> <expr> <op> <expr> String: <expr> <op> <expr> <expr> <expr> <op> <expr> Oscar Bonilla Universidad Galileo
94
Ejemplo de Right-Derivation
Producción: <expr> ‘(‘ <expr> ‘)’ String: <expr> <op> ‘(‘ <expr> ‘)’ <expr> <expr> <op> <expr> <expr> ( ) Oscar Bonilla Universidad Galileo
95
Ejemplo de Right-Derivation
Producción: <expr> <expr> <op> <expr> String: <expr> <op> ‘(‘ <expr> <op> <expr> ‘)’ <expr> <expr> <op> <expr> <expr> ( ) <expr> <op> <expr> Oscar Bonilla Universidad Galileo
96
Ejemplo de Right-Derivation
Producción: <expr> num String: <expr> <op> ‘(‘ <expr> <op> num ‘)’ <expr> <expr> <op> <expr> <expr> ( ) <expr> <op> <expr> num Oscar Bonilla Universidad Galileo
97
Ejemplo de Right-Derivation
Producción: <op> ‘+’ String: <expr> <op> ‘(‘ <expr> ‘+’ num ‘)’ <expr> <expr> <op> <expr> <expr> ( ) <expr> <op> <expr> num + Oscar Bonilla Universidad Galileo
98
Ejemplo de Right-Derivation
Producción: <expr> num String: <expr> <op> ‘(‘ num ‘+’ num ‘)’ <expr> <expr> <op> <expr> <expr> ( ) <expr> <op> <expr> num num + Oscar Bonilla Universidad Galileo
99
Ejemplo de Right-Derivation
Producción: <op> ‘*’ String: <expr> ‘*’ ‘(‘ num ‘+’ num ‘)’ <expr> <expr> <op> <expr> <expr> * ( ) <expr> <op> <expr> num num + Oscar Bonilla Universidad Galileo
100
Ejemplo de Right-Derivation
Producción: <expr> num String: num ‘*’ ‘(‘ num ‘+’ num ‘)’ <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> num num + Oscar Bonilla Universidad Galileo
101
Ejemplo de Right-Derivation
String: num ‘*’ ‘(‘ num ‘+’ num ‘)’ <expr> <expr> <op> <expr> <expr> num * ( ) <expr> <op> <expr> num num + Oscar Bonilla Universidad Galileo
102
Ejemplo de Right-Derivation
<expr> <expr> <op> <expr> <expr> <op> ‘(‘ <expr> ‘)’ <expr> <op> ‘(‘ <expr> <op> <expr> ‘)’ <expr> <op> ‘(‘ <expr> <op> num ‘)’ <expr> <op> ‘(‘ <expr> ‘+’ num ‘)’’ <expr> <op> ‘(‘ num ‘+’ num ‘)’ <expr> ‘*’ ‘(‘ num ‘+’ num ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
103
Top-down vs. Bottom-up Parsing
Normalmente escaneamos de izquierda a derecha Left-most derivation refleja top-down parsing Comenzamos con el símbolo inicial Terminamos con el string de tokens Oscar Bonilla Universidad Galileo
104
Oscar Bonilla 104 Universidad Galileo
Top-down Parsing Left-most derivation <expr> <expr> <op> <expr> num <op> <expr> num ‘*’ <expr> num ‘*’ ‘(‘ <expr> ‘)’ num ‘*’ ‘(‘ <expr> <op> <expr> ‘)’ num ‘*’ ‘(‘ num <op> <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ <expr> ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
105
Top-down vs. Bottom-up Parsing
Normalmente escaneamos de izquierda a derecha Left-most derivation refleja top-down parsing Comenzamos con el símbolo inicial Terminamos con el string de tokens Right-most derivation refleja bottom-up parsing Comenzamos con el string de tokens Terminamos con el símbolo inicial Oscar Bonilla Universidad Galileo
106
Oscar Bonilla 106 Universidad Galileo
Bottom-up Parsing Right-most derivation <expr> <expr> <op> <expr> <expr> <op> ‘(‘ <expr> ‘)’ <expr> <op> ‘(‘ <expr> <op> <expr> ‘)’ <expr> <op> ‘(‘ <expr> <op> num ‘)’ <expr> <op> ‘(‘ <expr> ‘+’ num ‘)’’ <expr> <op> ‘(‘ num ‘+’ num ‘)’ <expr> ‘*’ ‘(‘ num ‘+’ num ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
107
Oscar Bonilla 107 Universidad Galileo
Bottom-up Parsing Right-most derivation <expr> <expr> <op> <expr> <expr> <op> ‘(‘ <expr> ‘)’ <expr> <op> ‘(‘ <expr> <op> <expr> ‘)’ <expr> <op> ‘(‘ <expr> <op> num ‘)’ <expr> <op> ‘(‘ <expr> ‘+’ num ‘)’’ <expr> <op> ‘(‘ num ‘+’ num ‘)’ <expr> ‘*’ ‘(‘ num ‘+’ num ‘)’ num ‘*’ ‘(‘ num ‘+’ num ‘)’ Oscar Bonilla Universidad Galileo
108
Oscar Bonilla 108 Universidad Galileo
Bottom-up Parsing Right-most derivation num ‘*’ ‘(‘ num ‘+’ num ‘)’ <expr> ‘*’ ‘(‘ num ‘+’ num ‘)’ <expr> <op> ‘(‘ num ‘+’ num ‘)’ <expr> <op> ‘(‘ <expr> ‘+’ num ‘)’ <expr> <op> ‘(‘ <expr> <op> num ‘)’ <expr> <op> ‘(‘ <expr> <op> <expr> ‘)’ <expr> <op> ‘(‘ <expr> ‘)’ <expr> <op> <expr> <expr> Oscar Bonilla Universidad Galileo
109
Oscar Bonilla 109 Universidad Galileo
Resumen Overview de análisis léxico Qué es análisis sintáctico? Gramáticas libres de contexto Derivaciones y Arboles de Parseo Top-down vs. Bottom-up Parsing Gramáticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
110
Oscar Bonilla 110 Universidad Galileo
Otro Ejemplo Entrada: * 86 Token Stream: num ‘+’ num ‘*’ num Oscar Bonilla Universidad Galileo
111
Oscar Bonilla 111 Universidad Galileo
Otro Ejemplo Producción: String: <expr> <expr> Oscar Bonilla Universidad Galileo
112
Oscar Bonilla 112 Universidad Galileo
Otro Ejemplo Producción: <expr> <expr> <op> <expr> String: <expr> <op> <expr> <expr> <expr> <op> <expr> Oscar Bonilla Universidad Galileo
113
Oscar Bonilla 113 Universidad Galileo
Otro Ejemplo Producción: <expr> <num> String: num <op> <expr> <expr> <expr> <op> <expr> num Oscar Bonilla Universidad Galileo
114
Oscar Bonilla 114 Universidad Galileo
Otro Ejemplo Producción: <op> ‘+’ String: num ‘+’ <expr> <expr> <expr> <op> <expr> num + Oscar Bonilla Universidad Galileo
115
Oscar Bonilla 115 Universidad Galileo
Otro Ejemplo Producción: <expr> <expr> <op> <expr> String: num ‘+’ <expr> <op> <expr> <expr> <expr> <op> <expr> <expr> <expr> num + <op> Oscar Bonilla Universidad Galileo
116
Oscar Bonilla 116 Universidad Galileo
Otro Ejemplo Producción: <expr> num String: num ‘+’ num <op> <expr> <expr> <expr> <op> <expr> <expr> <expr> num + <op> num Oscar Bonilla Universidad Galileo
117
Oscar Bonilla 117 Universidad Galileo
Otro Ejemplo Producción: <op> ‘*’ String: num ‘+’ num ‘*’ <expr> <expr> <expr> <op> <expr> <expr> <expr> num + <op> num * Oscar Bonilla Universidad Galileo
118
Oscar Bonilla 118 Universidad Galileo
Otro Ejemplo Producción: <expr> num String: num ‘+’ num ‘*’ num <expr> <expr> <op> <expr> <expr> <expr> num + <op> num * num Oscar Bonilla Universidad Galileo
119
Oscar Bonilla 119 Universidad Galileo
Otro Ejemplo String: num ‘+’ num ‘*’ num num + <expr> <op> * Oscar Bonilla Universidad Galileo
120
Oscar Bonilla 120 Universidad Galileo
Otro Ejemplo String: num ‘+’ num ‘*’ num Hay otro orden de derivación? Oscar Bonilla Universidad Galileo
121
Oscar Bonilla 121 Universidad Galileo
Otro Ejemplo String: <expr> <expr> Oscar Bonilla Universidad Galileo
122
Oscar Bonilla 122 Universidad Galileo
Otro Ejemplo Producción: <expr> <expr> <op> <expr> String: <expr> <op> <expr> <expr> <expr> <op> <expr> Oscar Bonilla Universidad Galileo
123
Oscar Bonilla 123 Universidad Galileo
Otro Ejemplo Producción: <expr> <num> String: num <op> <expr> <expr> <expr> <op> <expr> num Oscar Bonilla Universidad Galileo
124
Oscar Bonilla 124 Universidad Galileo
Otro Ejemplo Producción: <expr> <num> String: num <op> <expr> <expr> <expr> <op> <expr> num Pero también podemos usar esta producción <expr> <expr> <op> <expr> Oscar Bonilla Universidad Galileo
125
Oscar Bonilla 125 Universidad Galileo
Otro Ejemplo Producción: String: <expr> <op> <expr> <expr> <expr> <op> <expr> Pero también podemos usar esta producción <expr> <expr> <op> <expr> Oscar Bonilla Universidad Galileo
126
Oscar Bonilla 126 Universidad Galileo
Otro Ejemplo Producción: <expr> <expr> <op> <expr> String: <expr> <op> <expr> <op> <expr> <expr> <expr> <op> <expr> <expr> <expr> <op> Oscar Bonilla Universidad Galileo
127
Oscar Bonilla 127 Universidad Galileo
Otro Ejemplo Producción: <expr> <num> String: num <op> <expr> <op> <expr> <expr> <expr> <op> <expr> <expr> <expr> <op> num Oscar Bonilla Universidad Galileo
128
Oscar Bonilla 128 Universidad Galileo
Otro Ejemplo Producción: <op> <+> String: num ‘+’ <expr> <op> <expr> <expr> <expr> <op> <expr> <expr> <expr> <op> num + Oscar Bonilla Universidad Galileo
129
Oscar Bonilla 129 Universidad Galileo
Otro Ejemplo Producción: <expr> <num> String: num ‘+’ num <op> <expr> <expr> <expr> <op> <expr> <expr> <expr> <op> num + num Oscar Bonilla Universidad Galileo
130
Oscar Bonilla 130 Universidad Galileo
Otro Ejemplo Producción: <op> ‘*’ String: num ‘+’ num ‘*’ <expr> <expr> <expr> <op> <expr> <expr> <expr> <op> * num + num Oscar Bonilla Universidad Galileo
131
Oscar Bonilla 131 Universidad Galileo
Otro Ejemplo Producción: <expr> <num> String: num ‘+’ num ‘*’ num <expr> <expr> <op> <expr> <expr> <expr> <op> * num num + num Oscar Bonilla Universidad Galileo
132
Oscar Bonilla 132 Universidad Galileo
Otro Ejemplo String: num ‘+’ num ‘*’ num <expr> <expr> <op> <expr> <expr> <expr> <op> * num num + num Oscar Bonilla Universidad Galileo
133
Mismo string – Dos derivaciones
num ‘+’ num ‘*’ num num + <expr> <op> * num * <expr> <op> + 124 + (23.5 * 86) = 2145 ( ) * 86 = 12685 Oscar Bonilla Universidad Galileo
134
La Gramática es Ambigua
Aplicar diferentes ordenes de derivación produce árboles de parseo diferentes Esto no es bueno! Lleva a resultados ambiguos Muy probablemente va a producir resultados inesperados Algunas veces el reescribir la gramática con más no-terminales va a eliminar la ambiguedad Oscar Bonilla Universidad Galileo
135
Oscar Bonilla 135 Universidad Galileo
La Gramática Ambigua <expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Oscar Bonilla Universidad Galileo
136
Eliminando la Ambiguedad
<expr> <expr> + <term> <expr> <term> <term> <term> * <unit> <term> <unit> <unit> num <unit> ( <expr> ) <expr> <expr> <op> <expr> <expr> ( <expr> ) <expr> - <expr> <expr> num <op> + <op> * Oscar Bonilla Universidad Galileo
137
Eliminando la Ambiguedad
String: num ‘+’ num ‘*’ num <expr> <expr> + <term> <term> <term> <unit> * <unit> <unit> num num num Oscar Bonilla Universidad Galileo
138
Primer ejemplo en la nueva gramática
<expr> num ‘*’ ‘(‘ num ‘+’ num ‘)’ <term> <term> <unit> * <unit> ( <expr> ) num <expr> <term> + <unit> <term> num <unit> num Oscar Bonilla Universidad Galileo
139
Pregunta: Es esta gramática ambigua?
<stmt> if <expr> then <stlist> <stmt> if <expr> then <stlist> else <stlist> Oscar Bonilla Universidad Galileo
140
Pregunta: Cómo la hacemos no ambigua?
<stmt> if <expr> then <stlist> <stmt> if <expr> then <stlist> else <stlist> Oscar Bonilla Universidad Galileo
141
Oscar Bonilla 141 Universidad Galileo
Resumen Overview de análisis léxico Qué es análisis sintáctico? Gramáticas libres de contexto Derivaciones y Arboles de Parseo Top-down vs. Bottom-up Parsing Gramáticas Ambiguas Implementando un Parser Oscar Bonilla Universidad Galileo
142
Implementando un Parser
La implementación de un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir la producción correcta sin ver que viene en el input (looking ahead) Oscar Bonilla Universidad Galileo
143
Oscar Bonilla 143 Universidad Galileo
Ejemplo de look ahead Gramática <stmt> a <long> b <stmt> a <long> c <long> x <long> | x Input string “axxxxxxxxxxxxxxxxx…….” Puede que tengamos que ver un montón de símbolos del input antes de decidirnos por una producción Oscar Bonilla Universidad Galileo
144
Implementando un Parser
Implementar un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir una producción sin look ahead Hay varias técnicas Cada una puede manejar algunas CFG’s Categorización de las técnicas Oscar Bonilla Universidad Galileo
145
Implementando un Parser
Implementar un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir una producción sin look ahead Hay varias técnicas Cada una puede manejar algunas CFG’s Categorización de las técnicas ( ) Oscar Bonilla Universidad Galileo
146
Implementando un Parser
Implementar un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir una producción sin look ahead Hay varias técnicas Cada una puede manejar algunas CFG’s Categorización de las técnicas ( ) L - parsear de izquierda a derecha R – parsear de derecha a izquierda Oscar Bonilla Universidad Galileo
147
Implementando un Parser
Implementar un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir una producción sin look ahead Hay varias técnicas Cada una puede manejar algunas CFG’s Categorización de las técnicas ( ) L - leftmost derivation R - rightmost derivation Oscar Bonilla Universidad Galileo
148
Implementando un Parser
Implementar un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir una producción sin look ahead Hay varias técnicas Cada una puede manejar algunas CFG’s Categorización de las técnicas ( ) Número de caracteres de lookahead Oscar Bonilla Universidad Galileo
149
Implementando un Parser
Implementar un parser para algunas CFG’s puede ser muy difícil Tenemos que ver el input y elegir una producción No podemos elegir una producción sin look ahead Hay varias técnicas Cada una puede manejar algunas CFG’s Categorización de las técnicas Ejemplos: LL(0), LR(1) ( ) Oscar Bonilla Universidad Galileo
150
Oscar Bonilla 150 Universidad Galileo
Siguiente Clase Cómo implementar un Parser Cómo construir un parser engine para un parser shift-reduce Vamos a ver LR(0) LR(1) LALR(1) Parser Engine Oscar Bonilla Universidad Galileo
151
Oscar Bonilla 151 Universidad Galileo
Resumen Qué es análisis sintáctico? Diferencia entre análisis léxico y análisis sintáctico Gramáticas libres de contexto Arboles de Parseo Derivaciones left-most y right-most Top-down and bottom-up parsing Gramáticas Ambiguas Implementación de Parsers Oscar Bonilla Universidad Galileo
152
Oscar Bonilla 152 Universidad Galileo
Grupos Ya tienen que tener grupos Si no tienen grupo todavía, hagánlo! Los listados de grupos van a estar en el Web Si no están en un grupo en el Web hablen con Andreaq Oscar Bonilla Universidad Galileo
Presentaciones similares
© 2024 SlidePlayer.es Inc.
All rights reserved.
