Ud 8.- Disco duro.

Presentación del tema: "Ud 8.- Disco duro."— Transcripción de la presentación:

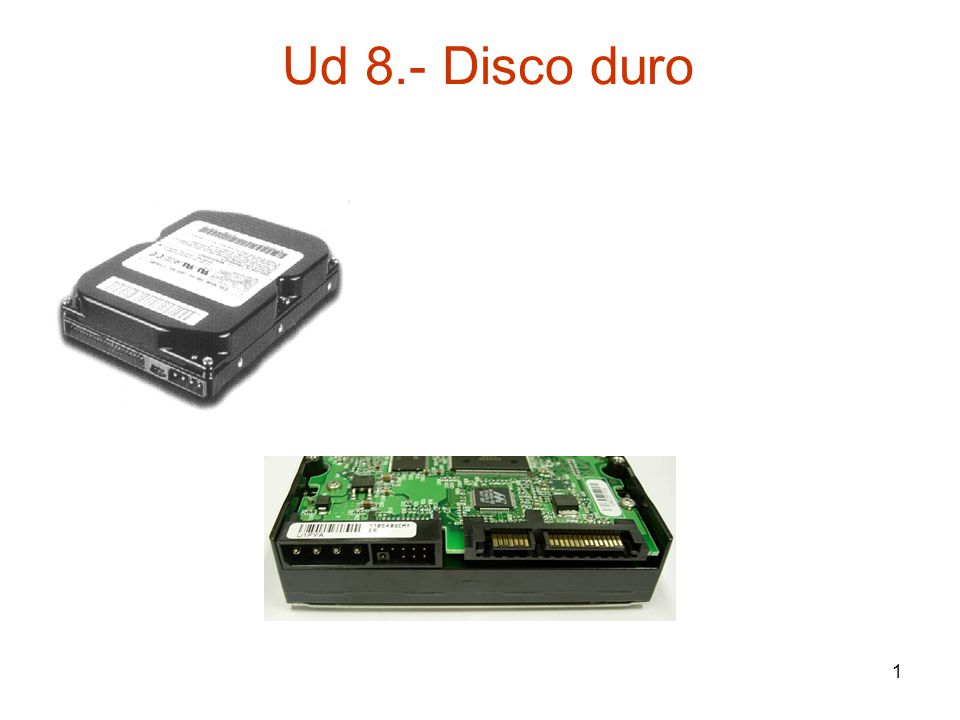

1 Ud 8.- Disco duro

2 Ud 8.- Disco duro Indica a qué grupo de periféricos pertenece el disco duro: Disco duro Entrada Salida E/S Almacenamiento Comunicación

3 Ud 8.- Disco duro 1.- Características
El disco duro (o rígido) es un dispositivo de almacenamiento no volátil. Emplea un sistema de grabación magnético digital. Algunas de sus características principales son: Capacidad: Se mide en GB y TB. Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media. Ej:7000rpm Interfaz: Medio de comunicación entre el disco duro y la computadora. Puede ser principalmente IDE/ATA, SCSI, SATA. Latencia media: Tiempo medio que tarda la aguja en situarse en un lugar (sector) determinado. Caché de pista: Es una memoria tipo RAM dentro del disco duro.

4 Ud 8.- Disco duro 2.- Estructura física del disco duro.
.- Está formado por una serie de discos rígidos cubiertos de un material magnético apilados unos sobre otros mediante un eje dentro de una carcasa hermética al aire. .- Cada plato o disco contiene dos caras y sobre ella se desplaza la cabeza de lectura y escritura. .- Existe una cabeza de lectura/escritura para cada cara de cada plato o disco. .- Los discos giran a alta velocidad y las cabezas de lectura/escritura planean sobre la superficie sin tocarla a una distancia 300 veces menor que el grosor de un cabello humano. .- Cualquier partícula interior puede provocar un ‘head crash’ o choque con ella y desestabilizar los cabezales, por lo que el conjunto está aislado del exterior (aire microfiltrado) en bloque cerrado.

5 Ud 8.- Disco duro 2.- Estructura física del disco duro.

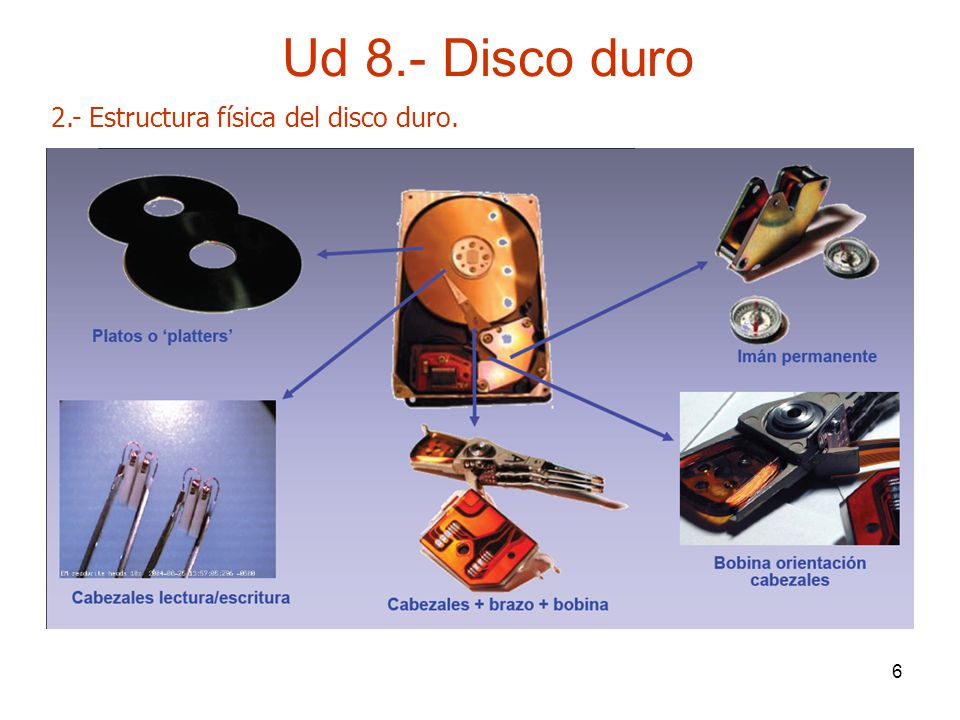

6 Ud 8.- Disco duro 2.- Estructura física del disco duro.

7 Ud 8.- Disco duro 3.- Direccionamiento
¿Cómo accedemos a la información?. Plato=disco. Cada plato tiene dos caras. Y cada cara tiene asignado un cabezal. Pista: cada uno de los anillos concéntricos. Cilindro: conjunto de pistas alineadas verticalmente. Es igual nº pistas. Sector: Cada una de las divisiones de una pista. Por lo general 1sector=512 bytes. Cluster: Conjunto contiguos de sectores . Es la unidad mínima de almacenamiento en disco. Direccionamiento CHS : cilindro – cabeza – sector Fue el primer sistema de direccionamiento. Direccionamiento LBA (direccionamiento lógico de bloques), que consiste en dividir el disco entero en sectores y asignar a cada uno un único número. Este es el que actualmente se usa.

8 Ud 8.- Disco duro 3.- Direccionamiento

9 Ud 8.- Disco duro 3.- Direccionamiento Ejercicios:
1.- Imagínate que estamos en un aparcamiento que tiene varias plantas. A continuación se exponen dos formas de distribuir el espacio en disco. Indica a que sería equivalente: CHS o al LBA. Dividimos cada planta en zonas: verde, amarillo, rojo y azul. Cada zona está dividida en aparcamientos a los que le asignamos un número. Para buscar mi coche: Planta 2ª, zona verde, número 4. Dividimos todas las plantas en aparcamientos y a cada uno le asignamos un número. Aparcamiento 234

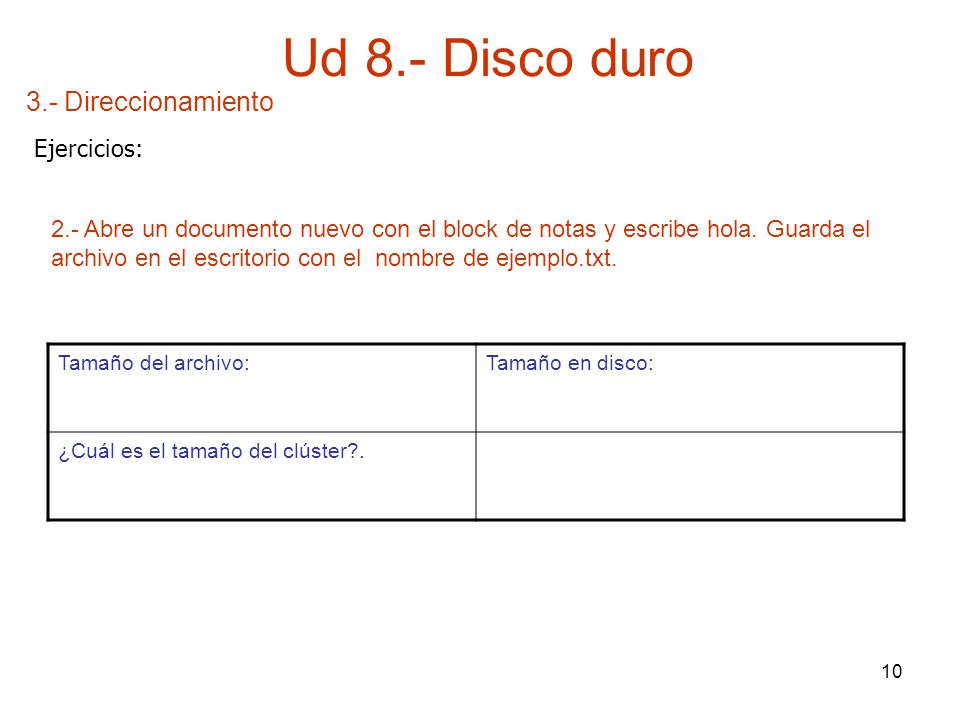

10 Ud 8.- Disco duro 3.- Direccionamiento Ejercicios:
2.- Abre un documento nuevo con el block de notas y escribe hola. Guarda el archivo en el escritorio con el nombre de ejemplo.txt. Tamaño del archivo: Tamaño en disco: ¿Cuál es el tamaño del clúster?.

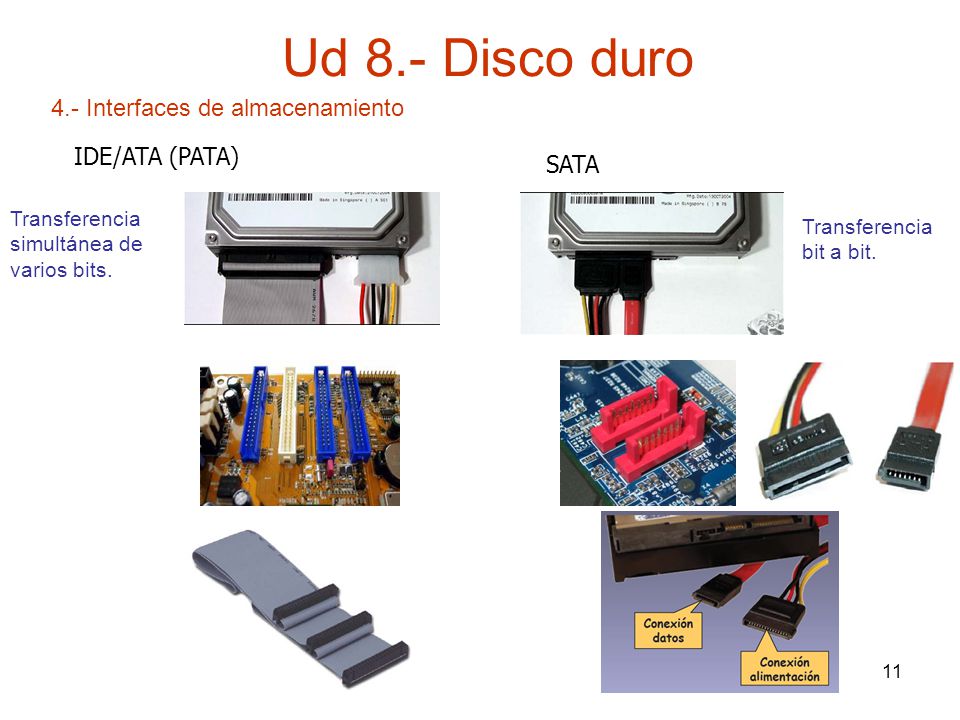

11 4.- Interfaces de almacenamiento
Ud 8.- Disco duro 4.- Interfaces de almacenamiento IDE/ATA (PATA) SATA Transferencia simultánea de varios bits. Transferencia bit a bit.

12 4.- Interfaces de almacenamiento
Ud 8.- Disco duro 4.- Interfaces de almacenamiento SATA Pin # Nombre Función 1 V33 Alimentación 3.3 V 2 3 V33pc Precarga 3.0 V 4 GND Tierra 5 6 7 V5pc Precarga 5.0 V 8 V5 Alimentación 5.0 V 9 11 Staggered spinup (en discos soportados) 12 13 V12pc Precarga 12 V 14 V12 Alimentación 12 V 15 Pin Nombre Función S1 GND Tierra S2 HT+/DR+ Transmisión diferencial + S3 HT-/DR- Transmisión diferencial - S4 S5 HR-/DT- S6 HR-/DT+ S7

13 4.- Interfaces de almacenamiento: Conectores de corriente
Ud 8.- Disco duro 4.- Interfaces de almacenamiento: Conectores de corriente

14 Ud 8.- Disco duro 4.- Interfaces de almacenamiento: IDE SATA
Jumper de limitación a SATA I Disco duro con doble alimentación

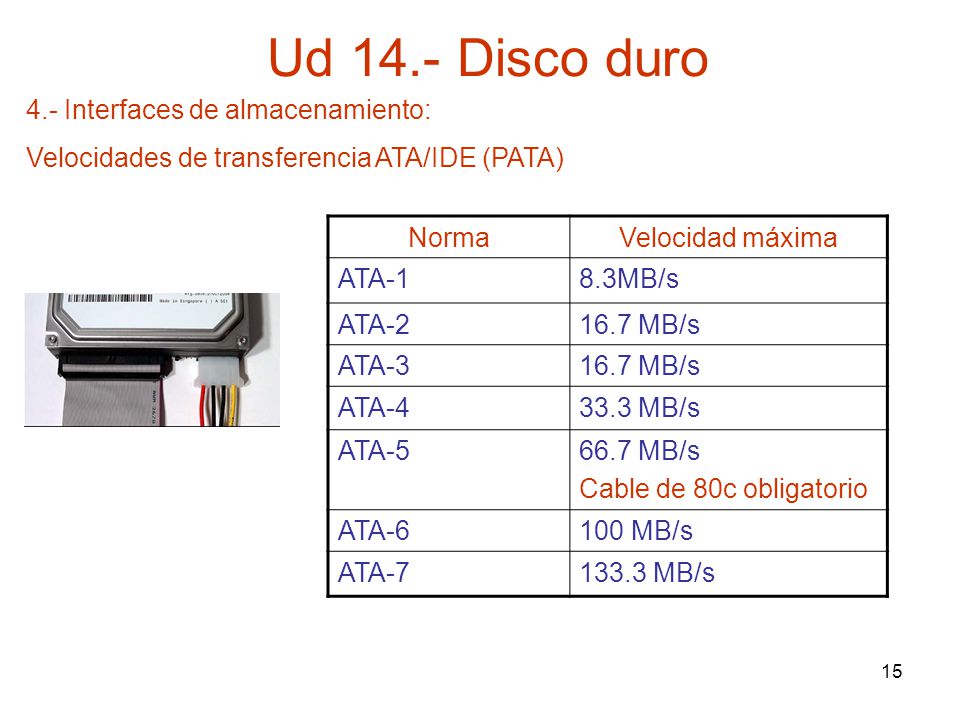

15 Ud 14.- Disco duro 4.- Interfaces de almacenamiento:
Velocidades de transferencia ATA/IDE (PATA) Norma Velocidad máxima ATA-1 8.3MB/s ATA-2 16.7 MB/s ATA-3 ATA-4 33.3 MB/s ATA-5 66.7 MB/s Cable de 80c obligatorio ATA-6 100 MB/s ATA-7 133.3 MB/s

16 Ud 8.- Disco duro 4.- Interfaces de almacenamiento:
Velocidades de transferencia SATA Norma Velocidad máxima SATA-1 150 MB/s SATA-2 300 MB/s SATA-3 (futuro) 600 MB/s

17 Ud 8.- Disco duro 4.- Interfaces de almacenamiento:
Velocidades de transferencia SCSI Investiga: Serial Attached SCSI o SAS

18 Ud 8.- Disco duro 4.- Interfaces de almacenamiento:
Ejercicio: Rellena los siguientes huecos: PATA (IDE) SATA SCSI Dispositivos por canal Veloc Máx de transferencia De 7 a 15 Uno Dos 320 MB/s 133 MB/s 600MB/s

19 Comisión Electrónica Internacional
Ud 8.- Disco duro 5.- Capacidad de almacenamiento. Sistema decimal Comisión Electrónica Internacional 1Kilobyte (KB) 103 bytes 1000 bytes 1 Kibibyte (KiB) 210 bytes 1024 bytes 1 Megabyte (MB) 106 bytes bytes 1 Mibibyte (MiB) 220 bytes bytes 1 Gigabyte (1GB) 109 bytes bytes 1Gibibyte (GiB) 230 bytes 1 Terabyte (1T) 1012 bytes 1Tebibyte (TiB) 240 bytes Los fabricantes de disco duro utilizan el sistema decimal (potencias de 10), sin embargo, el S.O utiliza potencias de 2.

20 Ud 8.- Disco duro Fabricante S.O 500 GB ? GiB 500.000.000.000 Bytes
5.- Capacidad de almacenamiento. Ejercicio: Calcula la capacidad de tu disco duro. Fabricante S.O 500 GB ? GiB Bytes Dividimos por: 1024 : 1024: 1024

21 Ud 8.- Disco duro 6.- Discos duros SDD (Solid State Drive – Unidad de estado sólido) Ventajas: .- Mayor velocidad de lectura/escritura . .- Menos delicados con cortes eléctricos. .- Se calientan menos. .- Consumen menos energía. .- Les afecta menos el movimiento mientras trabajan. Desventajas: .- Son muy costosos a comparación de las unidades actuales. .- Están limitados por tamaño en MB, aún no se crean unidades de más de 130GB. A pesar de ello vale la pena tener una de estas unidades si nos interesa más la velocidad, el ahorro de energía y la movilidad que la cantidad de información que almacenan.

22 Ud 8.- Disco duro 6.- Discos duros SSD (Solid State Drive – Unidad de estado sólido) Ejercicio: Visualiza el vídeo de Samsung SSD vs HDD y nombra los test a los que somete a los dos discos duros, así como los resultados. Tipo de test SSD HDD 1.- 2.- 3.- 4.-

23 Ud 8.- Disco duro 6.- Discos duros SSD (Solid State Drive – Unidad de estado sólido) Ejercicios: 1.- Investiga la naturaleza de estos nuevos discos.

24 Ud 8.- Disco duro 6.- Discos duros SSD (Solid State Drive – Unidad de estado sólido) 2.- Busca en una tienda de informática: Máxima Capacidad Precio HDD SSD
