Concepto de CUENCA Definición de Cuenca: es una superficie del terreno delimitada por una divisoria de aguas y con un único punto de salida o descarga.

Presentación del tema: "Concepto de CUENCA Definición de Cuenca: es una superficie del terreno delimitada por una divisoria de aguas y con un único punto de salida o descarga."— Transcripción de la presentación:

1 Concepto de CUENCA Definición de Cuenca: es una superficie del terreno delimitada por una divisoria de aguas y con un único punto de salida o descarga del escurrimiento superficial. Incluye aspectos físicos, socio-económicos y ambientales. Esta definición está asociada a regiones húmedas y de relieve ondulado.

2

3 Manejo de Cuencas: Planificación del uso del suelo y de las tecnologías orientadas a controlar las pérdidas de suelo, retener el agua y ordenar los escurrimientos superficiales, de forma de lograr un desarrollo sustentable acorde al contexto socio-económico de los productores y al valor ambiental de la región. Sistematización de Cuencas: ordenamiento de los escurrimientos superficiales de una cuenca a través de la implementación de prácticas estructurales tales como: desagües vegetados, terrazas, microembalses, etc. (Forma parte del Manejo de Cuencas).

4 Secuencia de Estudios y Proyectos para el Manejo de Cuencas
Recopilación de antecedentes de la región: clima, geomorfología, suelos, uso de la tierra, tecnología y aspectos socioeconómicos. Selección y delimitación de la microcuenca. Mapa topográfico Mapa de drenaje Mapa de pendientes

5 Mapa de uso actual de la tierra y parcelario (1:20.000).
Mapa de suelos. Ajuste de escala (1: a 1:20.000) Mapa de uso actual de la tierra y parcelario (1:20.000). Encuesta a productores Mapa de aptitud de uso de la tierra: S.C.S del USDA; I.P; FAO; etc. Predicción de pérdidas de Suelo por Erosión Hídrica Ecuación universal de pérdida de suelo (EUPS) Uso y manejo del suelo para alcanzar pérdidas tolerables: rotaciones y prácticas agronómicas y estructurales. Actualización por fases de suelos (erosión hídrica, prof. efectiva, etc) Límites de unidades cartográficas

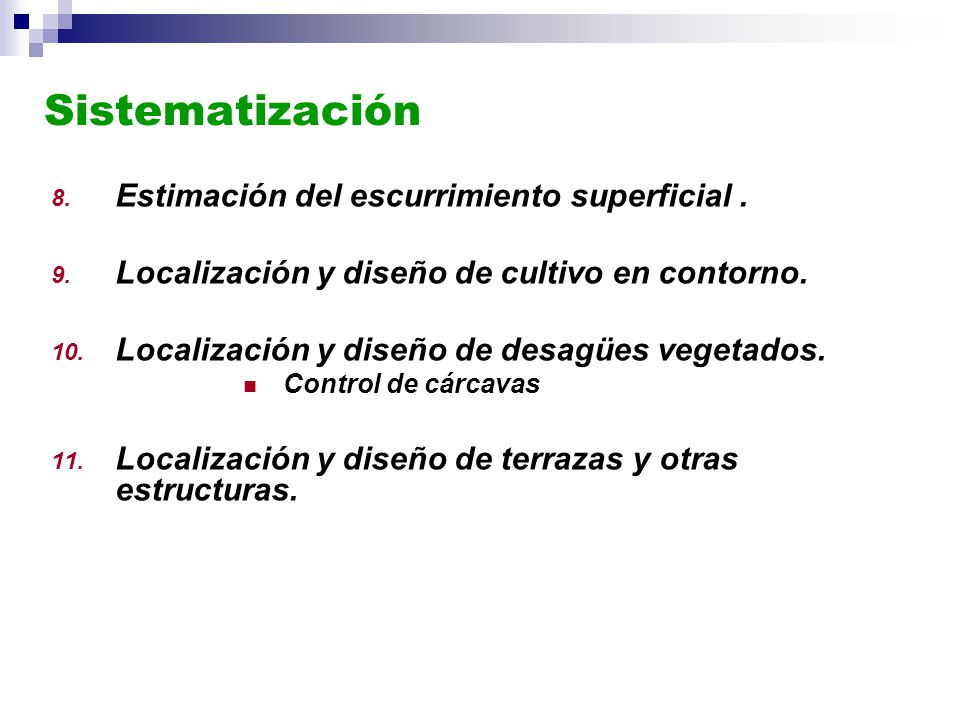

6 Sistematización Estimación del escurrimiento superficial .
Localización y diseño de cultivo en contorno. Localización y diseño de desagües vegetados. Control de cárcavas Localización y diseño de terrazas y otras estructuras.

7 Materiales necesarios
Cartas del IGM (escala 1:50.000) Cartas de suelos (escala 1:50.000) Fotografías aéreas (escala 1:20.000) Imágenes satelitales Datos climáticos: precipitaciones Levantamiento topográfico (en ciertos lotes) Inspecciones a campo

8

9

10

11

12

13

14

15

16 Conceptos de Hidrologia Superficial
Estimación del Escurrimiento superficial

17 En la Figura 1 se ilustra esquemáticamente el ciclo hidrológico del sistema suelo- aguaplanta- atmósfera.

18 Figura 7. Esquema del ciclo hidrológico en un sistema suelo-planta

19 Tabla 1. Interceptación máxima (IC max) de diferentes tipos de cubiertas vegetales (Morgan y Rickson, 1995).

20 Figura 3. Curvas de infiltración para diferentes texturas de suelos.

21 Método de la Fórmula Racional (Ramser) 1927
Q = C x I x A 360 Donde: Q : caudal o descarga máxima (m3/seg) C: coeficiente de escurrimiento (adimensional) I: intensidad de la lluvia (mm/h) A: área de la cuenca (ha)

22 El coeficiente de escurrimiento (C): es la relación que existe entre el volumen escurrido y el volumen llovido. El “C” varía con la intensidad de la lluvia y las condiciones de la cuenca. Cuando no existen datos de aforo se estima comparando la cuenca con otras de características similares que posean datos de aforo (cuencas experimentales). C = Vol escurrido Vol llovido

23 Tabla 2. Coeficientes de escurrimiento (Ramser, 1929)
Tabla 3. Coeficientes de escurrimiento (Schwab et al., 1990)

24 Tabla 5. Factores que determinan el escurrimiento y sus coeficientes parciales (Temez,1991)

25

26 Tabla 4. Coeficientes de escurrimiento (Chow et al., 1993)

27 Figura 9. Método gráfico para estimar el coeficiente “C” de escurrimiento.

28 Cálculo del Tc por la fórmula de Kirpich:
La intensidad (I): corresponde a la intensidad máxima de lluvia para una duración igual al tiempo de concentración (tc) de la cuenca y una recurrencia predeterminada(10 años). El tiempo de concentración (tc): se define como el mayor tiempo requerido por el agua que escurre superficialmente para llegar desde cualquier punto de la cuenca a la salida de la misma. Cálculo del Tc por la fórmula de Kirpich: Tc = 0,02 x L0,77 x S-0385 Donde: Tc : tiempo de concentración de la cuenca en minutos L: distancia máxima recorrida por el escurrimiento en metros S: pendiente media en metro por metro
