1 REDES INALAMBRICAS

2 QUE ES UNA RED ??? Es un conjunto de computadoras interconectadas entre si ya sea por medio de cables o de ondas de radio (WIRELESS). El propósito principal de una red, compartir información y sus propios recursos con los demás

3 Aplicaciones: RECURSOS: Procesadores y memoria RAM,
al ejecutar otras aplicaciones De otros PC´s Unidades de disco duro Impresoras Fax Conexión a Internet INFORMACION: Ejecución remota de programas de aplicación. Bases de datos Documentos en general (txt,bmp, wav,mp3)

4 Clasificación de las redes
Existen dos tipos básicos de redes según su ubicación: Redes LAN :(LOCAL AREA NETWORK) (RED DE AREA LOCAL) Redes WAN :(WIDE AREA NETWORK) (RED DE AREA EXTENSA)

5 Redes LAN Se denomina redes LAN a aquellas que tienen cerca las computadoras: en la misma habitación, en diferentes pisos de un edificio o edificios muy cercanos Las velocidades de trasferencias van desde los 10 Mbps hasta 1000 Mbps, esto se debe a la corta distancia y calidad de los cables UTP.

6 Conexión LAN

7 Redes WAN Las redes tipo WAN, tienen las computadoras situadas en lugares distantes, como diferentes ciudades provincias, regiones y países. Por lo general se utilizan líneas telefónicas (pares de cobre) para aprovechar la infraestructura lograda por el Internet. (para la gran mayoría de usuarios). En empresas grandes (supermercados, Bancos, Televisión, sucursales, etc.) utilizan enlaces dedicados, (satelitalmente, F.O o arriendo O.L) para conectar entre si sus redes LAN

8 Ventajas del trabajo en red
Disminución del costo del hardware Disminución del costo del software Intercambio de información Backups o copias de seguridad Espacio de almacenamiento. Actualizaciones Administración y comunicación de los empleados seguridad

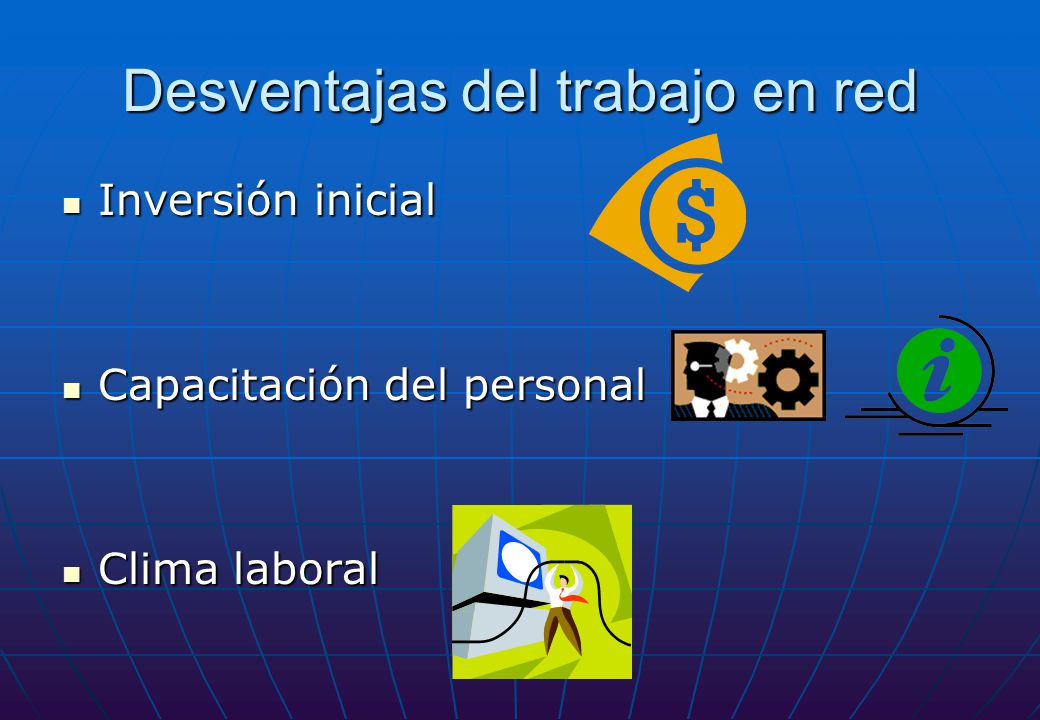

9 Desventajas del trabajo en red
Inversión inicial Capacitación del personal Clima laboral

10 Que son la redes inalámbricas
Como su nombre lo indica, son aquellas que carecen de cables. Gracias a las ondas de radio, se logran redes de computadores. Esta tecnología facilita, en primer lugar el acceso a recursos donde se imposibilita la utilización de cables, como zonas rurales poco accesibles. Además estas redes pueden ampliar una ya existente y facilitar el acceso a usuarios que se encuentran en lugares remotos, sin conectar el PC a un HUB o un SWITCH por medio de cables

11 Términos: Wireless: Su significado es sin cables y se denomina asi a los dispositivos que no utilizan cables para realizar el envío o la recepción de datos Wi-Fi: Abreviatura de Wireless Fidelity, termino utilizado para una red sin cables de alta frecuencia. WLAN:Red local que utiliza ondas de radio para TX y RX de datos. Bluetooth: Tecnologia y protocolo de conexión entre dispositivos inalámbricos. Incluye un chip especifico para comunicarse en la banda de frecuencia comprendida entre los 2402 y 2480 Ghz con alcance de 10 mts y tasa de TX de 721 Kbps.

12 Que me ofrece de nuevo una red Wireless ?
La principal ventaja de una red wireless frente a una de cables es su Movilidad. La red wireless permite acceso a tareas, archivos y recursos sin realizar ninguna tarea compleja de conexión o configuración. En síntesis : Son mas simples de instalar Escalables muy fácilmente Menos complejas en su administración

13 Desventajas de las redes WI-FI
La velocidad, hasta el momento las redes WI-Fi no superan de 54 Mbps, mientras que las redes cableadas llegan a velocidades de 100 Mbps. La seguridad, la mala configuración de los parámetros de seguridad e instalación incorrecta crean estas brechas, dejando libre acceso a PC´s con esta tecnología.

14 Como funciona?? Para transportar la información de un punto a otro, se utilizan las ondas de radio. Al hablar de ondas de radio no referimos a ondas portadoras sobre las que se transmite la información, trasladando la energía a un receptor remoto. La TX entre dos computadores se realiza por medio de un proceso llamado MODULACION DE LA PORTADORA. El equipo TX agrega datos a una onda de radio (onda portadora), al llegar al receptor es analizada el cual separa los datos útiles de los inútiles.

15 Clasificación redes inalámbricas
CLASIFICACION Se pueden establecer distintas clasificaciones según: La distancia de cobertura El número de usuarios a cubrir El flujo de la información: El perfil del usuario El tipo de información

16 PAN: (red de área personal)
Infrarrojos Bluetooth WLAN: (Red inalámbrica de área local) WI-FI (IEEE ) WMAN: (Red inalámbrica de área metropolitana) WiMAX WWAN: (Red inalámbrica de área extensa) WAP (GSM) GPRS

17 REDES PAN BLUETOOTH: Es una tecnología inalámbrica de corto alcance diseñada para reemplazar los cables entre dispositivos, ideal para celulares, PDAs y auriculares. Adicionalmente, permiten establecer conexiones seguras.

18 IRDA (Infrared Data Asociación)
Esta tecnología, está basada en rayos luminosos que se mueven en el espectro infrarrojo. Los IrDA soportan una amplia gama de dispositivos eléctricos, permite la comunicación bidireccional entre dos extremos a velocidades que oscilan entre los bps y los 4 Mbps. Esta tecnología se encuentra en portátiles, celulares, Nokia y Ericsson La distancia máxima se amplia hasta garantizar un mínimo de 5 metros con tasas de transmisión alrededor de 75Kbps. [8]

19 REDES WLAN

20 REDES WLAN

21 REDES WLAN

22 REDES WMAN WiMAX Son las siglas de ‘World Wide Interoperability for Microwave Access’, y es la marca que certifica que un producto está conforme con los estándares de acceso inalámbrico ‘IEEE ′. Estos estándares permitirán conexiones de velocidades similares al ADSL o al cable módem, sin cables, y hasta una distancia de km. Este nuevo estándar será compatible con otros anteriores, como el de Wi-Fi (IEEE ).

23 REDES WMAN

24 REDES WWAN WAP (Wireless Application Protocol o Protocolo de Aplicaciones Inalámbricas) es una solución unificada para los servicios de valor agregado existentes y futuros para la telefonía móvil. El protocolo incluye especificaciones para las capas de sesión y de transporte del modelo OSI, así como funcionalidades de seguridad. WAP también define un entorno de aplicaciones.

25 REDES WWAN

26 Clasificación redes W

27 Cuadro comparación

28 Arquitectura de una red ADSL ETB-BOGOTA
GUAYMARAL TOBERIN Anillo 1 NIZA SUBA AV CHILE T/QUILLO Anillo 3 SANTA INES CRUCES RICAURTE Anillo 4 P/ARANDA BACHUE AEROPUERTO S/HELENA Z/FRANCA F/BON S/JOSE KENNEDY Anillo 5 Anillo 6 S/CARLOS BOSA BOCHICA SOACHA LUCERO CANDELARIA Anillo 7 Anillo 8 HOLANDA SALITRE S/FDO SAUSALITO Anilo 2 Cisco 4507R LSW S6503 Conexión a MPLS LSW S6506R AUTOPISTA S.BARBARA CHICO CENTRO CHAPINERO NORMANDIA MPLS CORE MUZU CUNI M320 ERX-1440 YOMASA OLAYA Anillo 9 TIBABUYES Arquitectura de una red ADSL ETB-BOGOTA
