1 Sensores de Presión Mecánicos. Electrónicos.
Interruptores de presión. Salida On-Off. Transmisor de presión. Salida 4-20mA. Medición de presión. Medición de nivel. Medición de flujo. 2

2 Presión Absoluta El instrumento de presión indica 50 psig (manométrica) La presión barométrica local son 14 psi ¿Cuál es la presión absoluta? 7

3 Solución Pa = Pg + Patm Pa = 50 psi + 14 psi Pa = 64 psia 8

4 Ejemplo Físico de Presión
Cambiando la relación entre A2 y A1, la fuerza F2 puede ser tan grande como sea seguro para el pistón más grande. Los pistones grandes requieren mayor transferencia de fluido y por tanto son más lentos. En esta prensa hidraulica el cilindro pequeño tiene un área de 1 cm² y el grande de 10 cm². Si se aplica una fuerza de 120 lbs al pistón pequeño, ¿Cuál será la fuerza en el pistón grande si despreciamos la fricción? F1 A1 A2 F2 9

5 Unidades de Medición La presión es la fuerza aplicada por unidad de área. Unidades: Libras por pie cuadrado Newton por metro cuadrado (Pa) Kilogramos por centímetro cuadrado Kilogramos por metro cuadrado 10

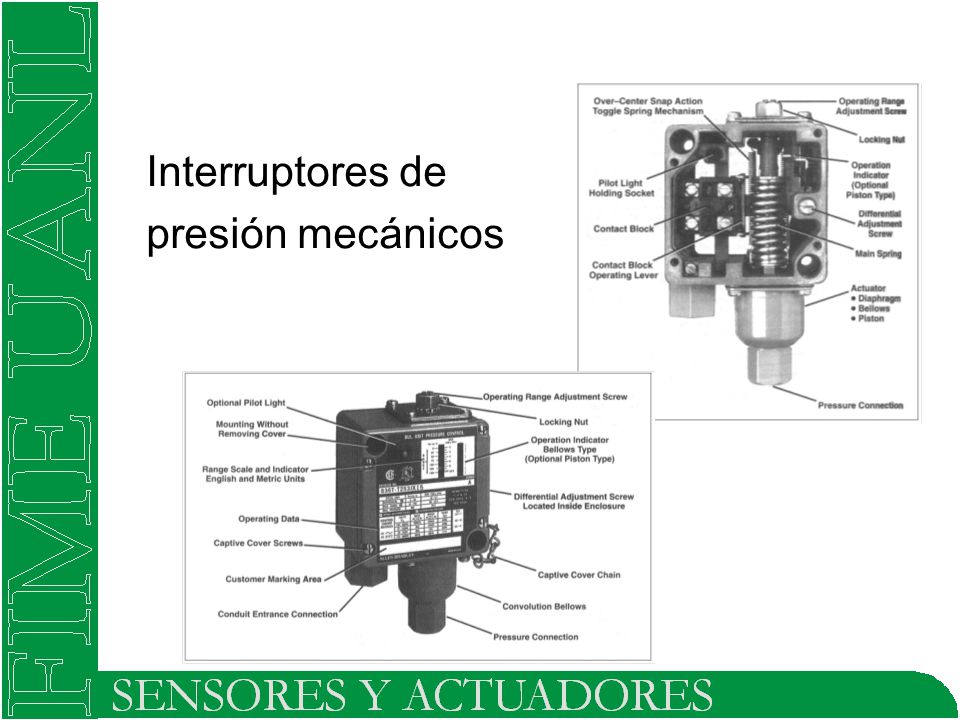

6 Interruptores de presión mecánicos 16

7 Interruptores de presión de estado sólido 17

8 Tipo Diafragma 18

9 Pistón Sellado 19

10 Tubo Bourdón 20

11 Celda de Medición Cerámica con excelente estabilidad
En caso de sobre presión el diafragma cuenta con soporte en la base 23

12 Encapsulado 24

13 Presión Incrementando
Histéresis Ajustable Apagado Encendido Presión Decreciendo Cerrado Salida del interruptor Hysteresis Presión Incrementando Abierto 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Rango del interruptor de presión Histéresis es la diferencia entre el punto de encendido y apagado. El ejemplo es un switch con un punto de encendido en 70% del rango y apagado al 20% del rango. Por tanto, la histéresis es 50% del rango. 32

14 Rango del Interruptor de Presión
Salida Analógica 20 18 12 8 4 Salida analógica - mA 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Rango del Interruptor de Presión Salida analógica de 4-20 mA. 4 mA corresponden a una presión de 0% del rango y 20mA a la escala completa. 36

15 Maquinado 46

16 Aplicación en la Industria Automotriz
Acumulador: Carga/Descarga de presión ACCUMULATORS STORE ENERGY. THERE ARE SEVERAL TYPES OF ACCUMULATORS: BLADDER, PISTON, DIAPHRAGM SPRING, WEIGHT LOADED. THE ACCUMULATOR STORES ENERGY DURING LOW USAGE AND DISPENSES THIS ENERGY DURING PERIODS OF HI DEMAND. 47
