MEDIDAS BÁSICAS Y MEDIDAS DERIVADAS

Presentación del tema: "MEDIDAS BÁSICAS Y MEDIDAS DERIVADAS"— Transcripción de la presentación:

1 MEDIDAS BÁSICAS Y MEDIDAS DERIVADAS
FÍSICA MEDIDAS BÁSICAS Y MEDIDAS DERIVADAS Copyright © 2005 H Pérez-Kraft TODOS LOS DERECHOS RESERVADOS

2 FÍSICA Rama de las Ciencias en donde se estudia:
la naturaleza y las leyes que la gobiernan tanto la parte tangible como la intangible Ramas de la Física: Mecánica (estudia el movimiento) Hidraulica (estudia los fluidos) Termodinámica (estudia la energía térmica) Electromagnetismo (estudia la electricidad y el magnetismo) Óptica (estudia la luz) Atómica (estudia el átomo) Nuclear (estudia el núcleo) Cuántica, (estudia la física moderna) ; entre otras la materia y la energía y las transformaciones que ocurren entre éstas E = m c² Es una ciencia de medidas.

3 MEDIDAS EN LA FÍSICA Todas las cantidades o medidas relacionadas con la Física se pueden clasificar en cualquiera de dos categorías: medidas básicas medidas que forman el fundamento o la base de las cantidades físicas normalmente se miden medidas derivadas medidas compuestas que se forman combinando las medidas básicas normalmente se calculan

4 MEDIDAS BASICAS Solo hay siete (7) Médidas Básicas: longitud (L)
masa (M) tiempo (T) temperatura corriente eléctrica cantidad de sustancia intensidad luminosa

5 MEDIDAS DERIVADAS Pero hay muchas medidas derivadas aceleración
rapidez fuerza densidad de masa, de peso, relativa lineal, superficial, volumétrica volumen trabajo energía potencia presión momentum impulso razón de flujo

6 UNIDADES la longitud se puede expresar en unidades de:
metro, pie, centímetro, yarda, milla, kilómetro, pulgada, milímetro, años luz, ... la masa se puede expresar en unidades de: gramos, kilogramos, miligramos, microgramos, slugs,... el tiempo se puede expresar en unidades de: microsegundos, milisegundos, segundos, minutos, horas, días, semanas, meses, años, décadas, siglos, milenios, ...

7 UNIDADES la rapidez se puede expresar en unidades de
m/sec, mi/hr, km/min, ft/sec, cm/sec, mm/hr, yd/sec, etc. la aceleración se puede expresar en unidades de ft/sec², m/sec², cm/sec², yd/hr², km/min², etc. el momentum se puede expresar en unidades de g cm/sec, kg m/sec, mg yd/hr, g ft/hr, µg mm/min, etc. la densidad se puede expresar en unidades de g/cm³, kg/m³, mg/mm³, etc. el area se puede expresar en unidades de m², ft², yd², cm², etc. el volumen se puede expresar en unidades de ft³, m³, cm³, yd³, mm³, km³, etc. la razón de flujo se puede expresar en unidades de m³/sec, cm³/min, ft³/hr, mm³/día, etc.

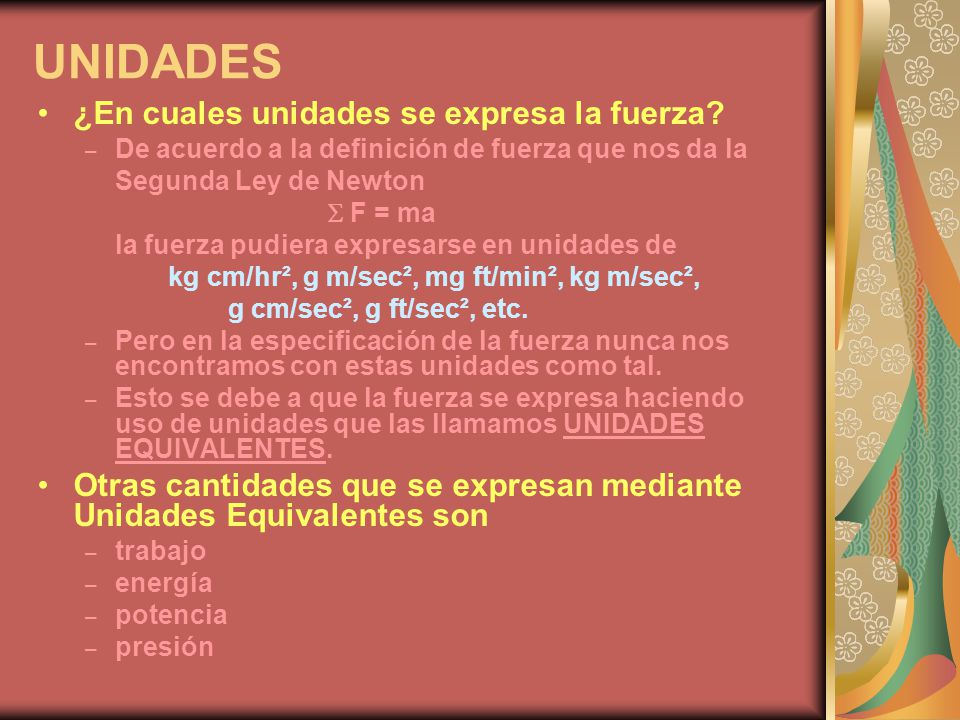

8 UNIDADES ¿En cuales unidades se expresa la fuerza?
De acuerdo a la definición de fuerza que nos da la Segunda Ley de Newton S F = ma la fuerza pudiera expresarse en unidades de kg cm/hr², g m/sec², mg ft/min², kg m/sec², g cm/sec², g ft/sec², etc. Pero en la especificación de la fuerza nunca nos encontramos con estas unidades como tal. Esto se debe a que la fuerza se expresa haciendo uso de unidades que las llamamos UNIDADES EQUIVALENTES. Otras cantidades que se expresan mediante Unidades Equivalentes son trabajo energía potencia presión

9 SISTEMAS DE UNIDADES Cuando se usan Unidades Equivalentes solo se puede trabajar en un Sistema de Unidades en específico. Los sistemas de unidades son: SISTEMA METRICO (MKS) (SI) solo se usan las unidades de metro (m), kilogramo (kg), segundo (sec) SISTEMA CEGESIMAL (CGS) solo se usan las unidades de centímetro (cm), gramo (g), segundo (sec) SISTEMA INGLES (FPS) solo se usan las unidades de pie (ft), slug (sl), segundo (sec)

10 UNIDADES EQUIVALENTES
Esto significa que la fuerza tendría que ser expresada solo en kg m/sec² (MKS), g cm/sec² (CGS) o slug ft/sec² (FPS). Pero, nuevamente, no usamos esta combinación de unidades sino otras que decimos que son equivalentes a estas combinaciones. Las unidades equivalentes a estas combinaciones son en el sistema MKS 1 kg m/sec² = 1 Newton en el sistema CGS 1 g cm/sec² = 1 Dina en el sistema FPS 1 slug ft/sec² = 1 Libra

11 UNIDADES EQUIVALENTES
Esto significa, por ejemplo, que 625 kg m/sec² = 625 Nts 143 slugs ft/sec² = 143 Libras 78 g cm/sec² = 78 Dinas Algo similar ocurre con el Trabajo y la Energía (se expresan en las misma unidades) cuando las especificamos en los sistemas MKS y CGS. Como veremos mas adelante, si hacemos uso de la definición básica tanto de trabajo como de energía, las unidades en el sistema MKS son los kg m²/sec² y las unidades en el sistema CGS son los g cm²/sec². Exactamente esa combinación de unidades nos lleva a las unidades equivalentes de trabajo y energía en cada uno de estos sistemas. Decimos entonces que 1 kg m²/sec² = 1 Joule 1 g cm²/sec² = 1 Ergio

12 UNIDADES EQUIVALENTES
Algo similar ocurre con la unidad de potencia en el sistema MKS 1 kg m²/sec³ = 1 Nt m / sec = 1 J/sec = 1 vatio y la unidad de presión en el sistema MKS 1 kg/ (m sec²) = 1 Nt/m² = 1 Pascal

13 UNIDADES EQUIVALENTES
ES IMPORTANTE RECORDAR QUE LAS UNIDADES EQUIVALENTES SOLO SE PUEDEN USAR SI ESTAMOS TRABAJANDO DENTRO DE UN SOLO SISTEMA DE UNIDADES. Por ejemplo, 123 kg m/sec² = 123 Newtons pero slug cm/min² g 456 Libras g 456 Newtons g 456 Dinas Para determinar a cuántas Libras, a cuántos Newtons o a cuántas Dinas esto equivale tenemos que escoger el sistema en el cual se quiere definir esta cantidad. determinar cuales unidades no se encuentran expresadas dentro del sistema escogido. realizar las conversiones necesarias para poder expresar la cantidad en el sistema escogido.

14 FACTORES DE CONVERSIÓN
Para cambiar de una unidad a otra se necesita lo que se conoce como un FACTOR DE CONVERSIÓN. En el contexto de lo que queremos hacer, un factor de conversión es la relación básica entre unidades. Ejemplos: 1 m = 3.28 ft = in = 100 cm = 1,000 mm 1 ft = 12 in = cm = mm 1 in = 2.54 cm = 25.4 mm 1 slug = 14.7 kg = 14,700 g 1 Libra = 4.45 Newtons = 445,000 Dinas 1 litro = 1,000 cm³ 1 kg = 1,000 g = 2.2 lbs 1 dia = 24 horas 1 hora = 60 minutos = 3,600 sec 1 Joule = 10,000,000 Ergios = ft lbs 1 g / cm³ = 1,000 kg / m³ 15 mi/hr = 22 ft/sec 1 galón = 3.79 litros

15 FACTORES DE CONVERSION
la razón entre las dos cantidades definidas en un factor de conversión es igual a 1. Por ejemplo, sabiendo que 1 milla = 5,280 ft, podemos expresar esta relación como 1 milla/5,280 ft = 1 5,280 ft/1 milla = 1 multiplicar una cantidad por un factor de conversión en forma fraccionada es igual a multiplicar la cantidad por 1.

16 CONVERSIÓN DE UNIDADES
Hay varias formas para cambiar de una unidad a otra. mediante una proporción multiplicando por el factor de conversión en forma fraccionada La primera siempre se convierte en la segunda 5 in / Y = 12 in / 1 ft Y = (5 in) x (1 ft / 12 in) 1 ft / 12 in es el factor de conversión en forma fraccionada Ejemplo Expresar 60 pulgadas en pies Se expresa la cantidad como una fracción con denominador 1 => 60 pulg/1 Se expresa el factor de conversión en forma fraccionada => 1 ft/12 pulg Se multiplica la cantidad por el factor de conversión => [60 pulg / 1] x [1 ft / 12 pulg] = 5 ft

17 CONVERSIONES Cuando se realiza una conversión entre unidades compuestas, se realizan las operaciones en cadena Ejemplos Expresar 60 mi/hr en ft/sec [60 mi/hr] x [5280 ft / 1 mi] x [1 hr / 3600 sec] = 88 ft/sec Expresar 14 g/cm³ en kg/m³ [14 g/cm³] x [1 kg / 1000 g] x [1,000,000 cm³ / 1 m³] = 14,000 kg/m³ Expresar 4.0 g cm/sec en kg m/sec [4.0 g cm/sec] x [1 kg / 1,000 g] x [1 m / 100 cm] = kg m/sec

18 CONVERSIONES EJERCICIOS DE PRÁCTICA: Expresar 380 cm en yardas
1 yd = 3 ft = 36 in = cm 1 yd / cm [380 cm /1] x [1 yd / cm] 4.156 yd Expresar 7 slugs en kg 7 slugs / 1 1 slug = 14.7 kg 14.7 kg / 1 slug [7 slugs/1] x [14.7 kg / 1 slug] 102.9 kg Expresar 700 Newtons en Libras 700 Nts / 1 1 Lb = 4.45 Nts 1 Lb / Newtons [700 Nts/1] x [1 Lb/4.45 Nts] Lbs

19 CONVERSIONES Regresando a los 456 slug cm/min²
¿A cuántas libras sería equivalente? 1 ft = 12 in = cm y 1 min² = 3600 sec² (456 slug cm) / (min²) 1 ft / cm y 1 min² / 3600 sec² [456 slug cm/min²] x [1 ft / cm] x [1 min² /3600 sec²] slug ft/sec² lbs

20 CONVERSIONES Más ejercicios de práctica Expresar 600 ft² en m²
Si 1 m = 3.28 ft entonces 1 m² = ft² 1 m² / ft² [600 ft² /1] x [1 m² / ft² ] 55.77 m² Expresar 55 litros en galones 55 L /1 1 gal = 3.79 L 1 gal / 3.79 L [55 L / 1] x [1 gal / 3.79 L] 14.51 gal

21 CONVERSIONES Resumiendo nuestros resultados
60 pulgadas = 5 pies 60 mi/hr = 88 ft/sec 14 g/cm³ = 14,000 kg/m³ 4 g cm/sec = kg m/sec 380 cm = yd 7 slugs = kg 700 Newtons = Lbs 456 slug cm/min² = lbs 600 ft² = m² 55 litros = gal Si obervamos los resultados obtenidos, podemos observar que algunos se han expresado con un alto grado de exactitud.

22 CONVERSIONES No hace sentido expresar un resultado con un alto grado de exactitud cuando los valores iniciales no tienen tal exactitud. Por ejemplo, supongamos lo siguiente los datos que se tienen para analizar una situación son 3. 40, 0.15 y con esos valores se obtiene un valor este valor es demasiado exacto si lo comparamos con los datos iniciales siempre los valores inextactos dominan sobre valores exactos. Por tal razón, hay que expresar cualquier valor obtenido en una forma correcta y con el grado correcto de exactitud. Para expresar correctamente un resultado, hay que tomar en consideración lo que conocemos como CIFRAS SIGNIFICATIVAS.

23 CIFRAS SIGNIFICATIVAS
Las Cifras Significativas son dígitos o números que poseen un valor real e importante en cualquier cantidad numérica. Por regla general, todos los números enteros (1,2,3,4,5,6,7,8,9) siempre son significativos en cualquier cantidad numérica. El problema es el 0 ya que en una cantidad numérica los ceros pueden ser significativos como no significativos. Existen reglas que nos ayudan a determinar el número de cifras significativas en una cantidad numérica así como de qué manera expresar un resultado en el número correcto de cifras significativas.

24 Reglas para determinar el número de cifras significativas en una cantidad numérica
Todos los números no-cero son significativos. 371; 94; 2,691; 58,121 Los ceros son significativos cuando: se encuentran entre números no-cero. 502; 10,307; 8,004 se encuentran a la derecha de un número no-cero y tambien a la izquierda de un punto decimal expresado. 750.; 80.; 9,620. cuando se encuentran a la derecha de números no cero y tambien a la derecha de un punto decimal. 25.0; ;

25 Reglas Los ceros no son significativos cuando:
se encuentran a la derecha de números no cero y tambien a la izquierda de un punto decimal no expresado. 560; 3,980; 10 se encuentran a la izquierda de números no-cero y tambien a la izquierda de un punto decimal. 0.895; ;

26 CIFRAS SIGNIFICATIVAS
Ejercicios para determinar el número de cifras significativas en una cantidad numérica 310 500. 98.000 8,400 229 80,000 903 500,000.

27 OPERACIONES USANDO CIFRAS SIGNIFICATIVAS
Al sumar o restar se redondea a la cifra menos exacta (normalmente, la que menos sitios decimales tenga). ejemplo: = > 66.5 Al multiplicar o dividir se usa el número de cifras significativas de la cantidad de menor cifras (normalmente, la menos exacta). (3.60) (6.8012) / 3.2 = ==> 7.6 Ya que 3.60 tiene 3 cifras, tiene 5 cifras y 3.2 tiene 2 cifras, el resultado debe quedar al menor número que es de 2 cifras. Algunas veces conviene usar un número mayor de cifras significativas en el resultado pero éste no debe ser mayor que una cifra adicional.

28 OPERACIONES USANDO CIFRAS SIGNIFICATIVAS
Ejercicios: Sume las siguientes cantidades: => 165.5 Sume y reste las siguientes cantidades tal y como se indica – – 40.03 => 23.7 Realice las siguientes operaciones [25.8 x 3.4] / [4,874.5 x ] => 46 (4.352) x (20.) / => 5.8

29 REDONDEO Como puede observar, al expresar un resultado con el número correcto de cifras significativas hay que entrar en el proceso de redondeo de números. Para redondear números debemos tener en cuentra las siguientes tres reglas: Si se redondea eliminando un dígito mayor que 5, el número que le antecedía aumenta en 1. 157 redondea a 160 Si se redondea eliminando el número 5, El número que le antecedía aumentará si es un número impar. 135 redondea a 140 El número que le antecedía no aumentará si es un número par. 185 redondea a 180

30 REDONDEO Ejercicios Reglas adicionales: 67.87 14.3412 35.485 83.515
35.485 83.515 Reglas adicionales: Cuando se redondean decimales los números pueden ser omitidos Cuando se redondean números enteros éstos tienen que ser sustituidos por 0's

31 NOTACIÓN CIENTÍFICA Forma de expresar una cantidad numérica que es muy grande o que es muy pequeña se expresa una cantidad como un número del 1 al 10 y multiplicado por una potencia de 10 Para expresar un número mediante notación cientifica se rueda el punto decimal hacia la derecha o hacia la izquierda hasta que el número quede expresado entre 1 y 10 si el punto decimal se rueda de derecha a izquierda, el exponente es positivo si el punto decimal se rueda de izquierda a derecha, el exponente es negativo el número de sitios decimales que se movió el punto representa la potencia del 10

32 NOTACIÓN CIENTÍFICA Ejemplos Práctica 3,450  3.45 x 10^3
103,400 1.034 x 10^5 0.0072 7.2 x 10^-3 500.00 x 10^2
