1 Arquitectura & Estructuras Análisis de 2 Obras de: Nicholas Grimshaw.
FAUG Arquitectura & Estructuras Análisis de 2 Obras de: Nicholas Grimshaw. Integrantes: Camila Bastidas Mauricio Arroyo Marcos Barahona

2 CEMUSA-Line Nicholas Grimshaw

3 CEMUSA LINE Bus Shelter Seville, España 2004
CEMUSA LINE Street Furniture Madrid, España 1998

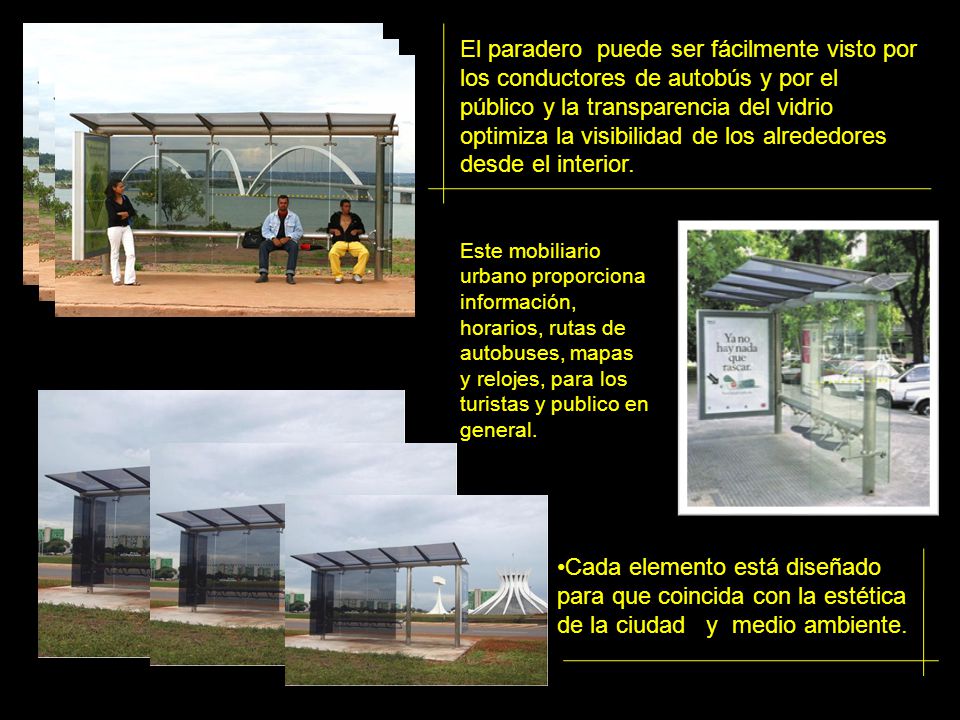

4 El paradero puede ser fácilmente visto por los conductores de autobús y por el público y la transparencia del vidrio optimiza la visibilidad de los alrededores desde el interior. Este mobiliario urbano proporciona información, horarios, rutas de autobuses, mapas y relojes, para los turistas y publico en general. Cada elemento está diseñado para que coincida con la estética de la ciudad y medio ambiente.

5 Varia entre los 4 y 8 metros aprox.
MEDIDAS Altura: 2,5 metros aprox. Ancho: 1,5 metros aprox. Largo: Varia entre los 4 y 8 metros aprox.

6 MA TE RIA LI DAD Acero inoxidable Aluminio anodizado Vidrio templado
Estos paraderos están diseñados con componentes de alta calidad, tales como: MA TE RIA LI DAD Acero inoxidable Material resistente a la corrosión. Aluminio anodizado El anodizado es un tratamiento electroquímico que permite dar al aluminio una capa superficial de un espesor superior. Contiene mayor protección contra el sol, la lluvia y la humedad. Vidrio templado Vidrio que ha sido sometido a un calentamiento seguido de un enfriamiento rápido, que aumenta su resistencia a los agentes térmicos y mecánicos, y en caso de rotura, se fragmenta en trozos pequeños.

7 Clasificación según Elementos Estructurales
Elemento SUPERFICIAL 2D Largo Ancho

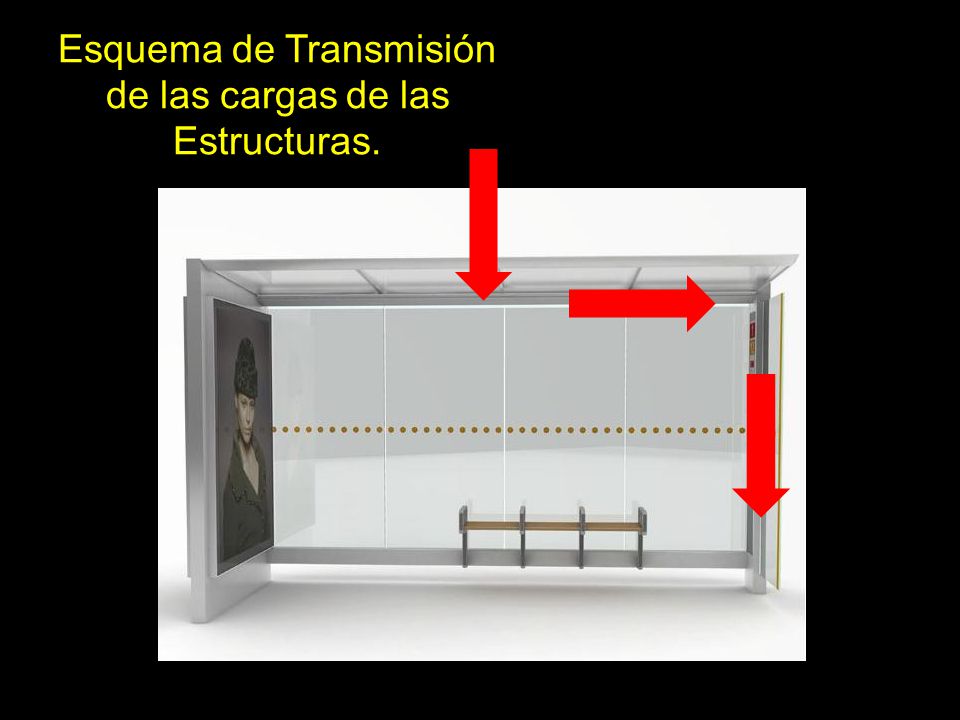

8 Esquema de Transmisión de las cargas de las Estructuras.

9 Newport City Footbridge (Wales)

10 NEWPORT FOOTBRIDGE Ubicado sobre el rio Usk, en la ciudad de Wales, en el Reino Unido.
Abierto al público, el 12 de Septiembre del 2006 Diseñado por: Nicholas Grimshaw

11 Análisis Estructural Largo Máx: 476 pies (145m)
Ancho Pasarela: 16 pies (4.9m) El mástil delantero es de 262 pies (80 m) de largo y el mástil trasero es 226 pies (69 m) de largo.

12 Las fundaciones del puente son apoyadas por 30, 35 pilas de 900 mm, que varían en longitud. La estructura del puente se suspende en cinco anclas de tierra que se perforaron a 98 pies (30m). Aproximadamente pies cúbicos de concreto fueron utilizados en las fundaciones del puente.

13 Materialidad: El puente esta construido principalmente de acero, los cables (tensores) son de acero inoxidable y las fundaciones son de hormigón. El mástil delantero es los 2.5m (8.2 pies) en diámetro y fue entregado al sitio en nueve secciones (275 ton aprox). El mástil trasero es diámetro del 1.75m (5.7 pies ) y fue entregado al sitio en siete secciones (177 ton aprox).

14 La cubierta del puente se compone de cinco secciones.
Las unidades de la cubierta fueron instaladas en orden y después soldadas juntas. Media milla de cables se requirieron para sostener el puente. Estos varían desde los 50mm a los 120mm de diámetro.

15 Elementos Estructurales
Lineales Macizos Superficiales

16 Transmisión de Cargas

17 Otros Datos: Costo del Proyecto: 4.9 Millones de Libras.
Las estructuras dramáticas de la grúa fueron diseñadas como un acoplamiento deliberado y simbólico al uso anterior del sitio (embarcaderos comerciales), pero con una torcedura moderna. Premios Obtenidos: 1.- Reconocimiento del British Construction and Steelworkers Association. 2.- George Gibby Award 2007, por la Institution of Civil Engineers en Wales. 3.- El premio regeneration por The Royal Institution of Chartered Surveyors en Wales. 4.- Mejor proyecto de regeneracion 2007, por la Wales Business.

18 Conclusiones En el caso de Cemusa line por ser proyectos de menor envergadura no se podría hablar de una arquitectura a gran escala. Se observa además, que no hay grandes esfuerzos estructurales, que el diseño deba soportar. Sin embargo, el diseño y su materialidad es relevante, en el sentido de su funcionalidad. Se requieren materiales transparentes para lograr una mejor visual y a la vez, materiales resistentes como el acero, para lograr un buen apoyo. En estos proyectos no podemos analizar las relaciones desde el punto de vista de el elemento mismo, sino mas bien, en como se relaciona con el contexto del lugar, la ciudad, con los usuarios. Y como estos diseños ayudan armonizar estéticamente las calles, de las ciudades, donde se encuentran.

19 El Footbridge (Newport) es un claro ejemplo de cómo resolver problemas estructurales (luces, resistencia, etc.) de forma creativa y bella. Los mástiles además de ser elementos de la estructura, son el mayor aporte del diseño del puente. La idea original del puente se basa principalmente en estos, que aparte de ser elementos funcionales resultan atractivos estéticamente. En este caso creemos se puede ver una relación armónica entre la Arquitectura y su estructura que ayuda a embellecerla.
