1 Prácticas de Instalaciones eléctricas en viviendas
3º ESO

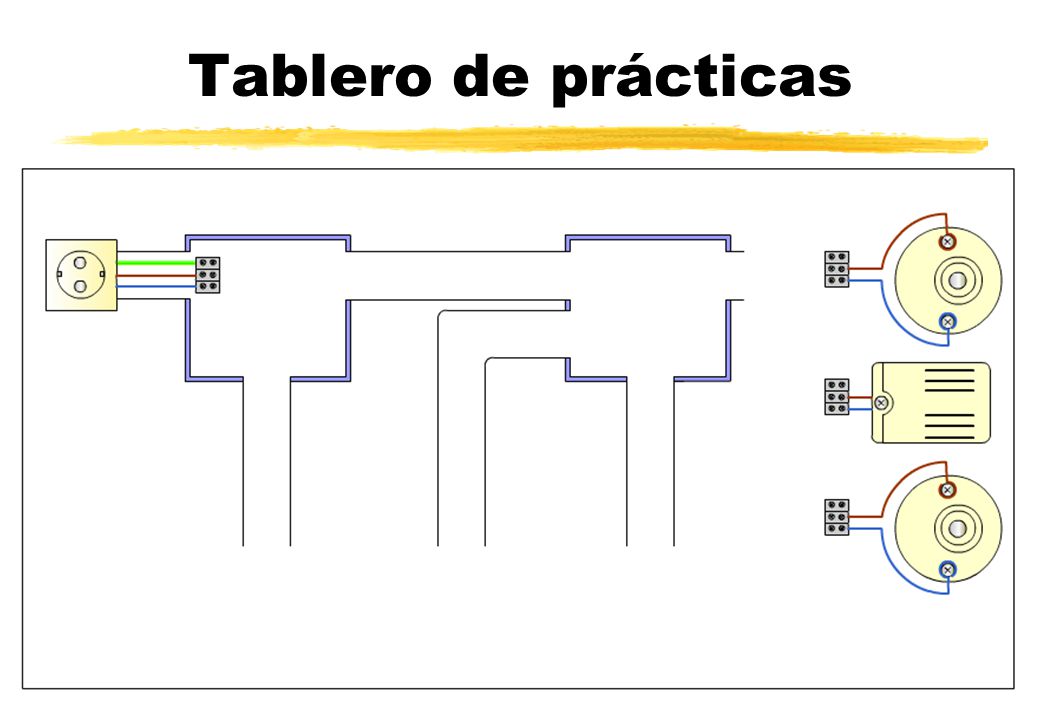

2 Tablero de prácticas

3 Habitación

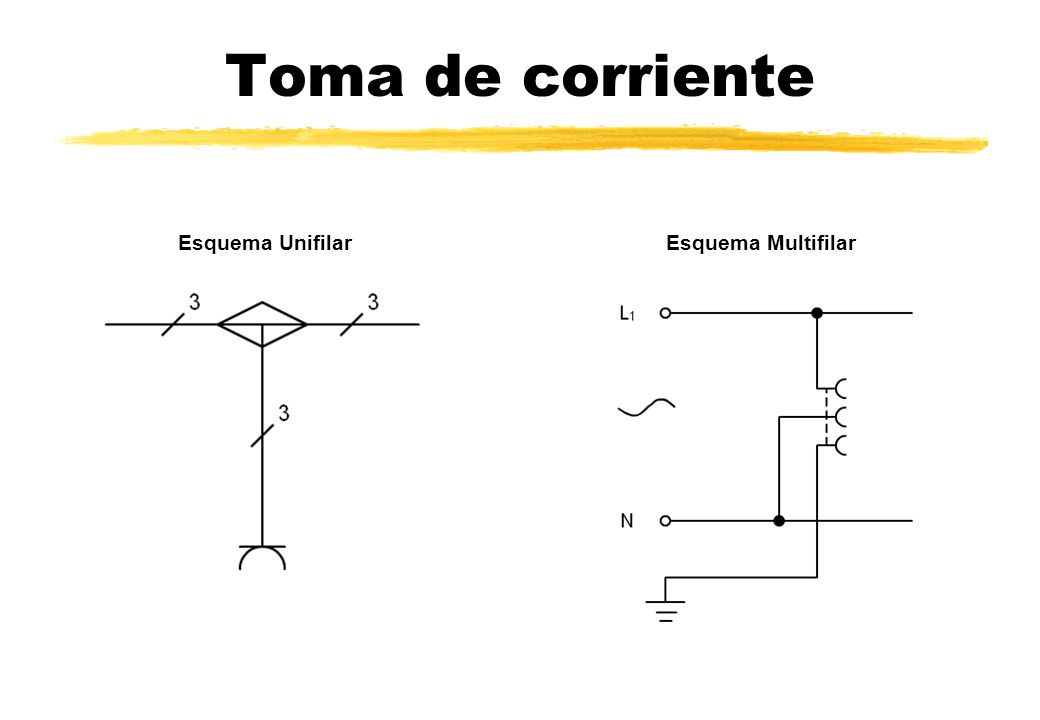

4 Toma de corriente Esquema Unifilar Esquema Multifilar

5 Toma de corriente II Esquema topográfico Esquema funcional del tablero

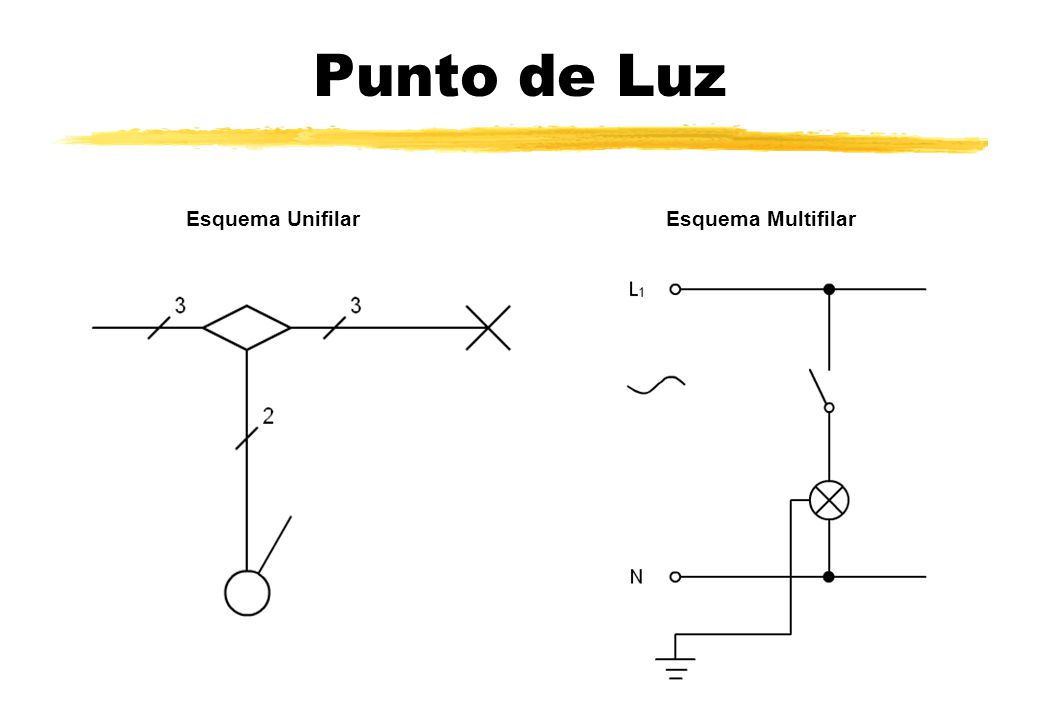

6 Punto de Luz Esquema Unifilar Esquema Multifilar

7 Punto de Luz II Esquema topográfico Esquema funcional del tablero

8 Dos puntos de Luz Esquema Unifilar Esquema Multifilar

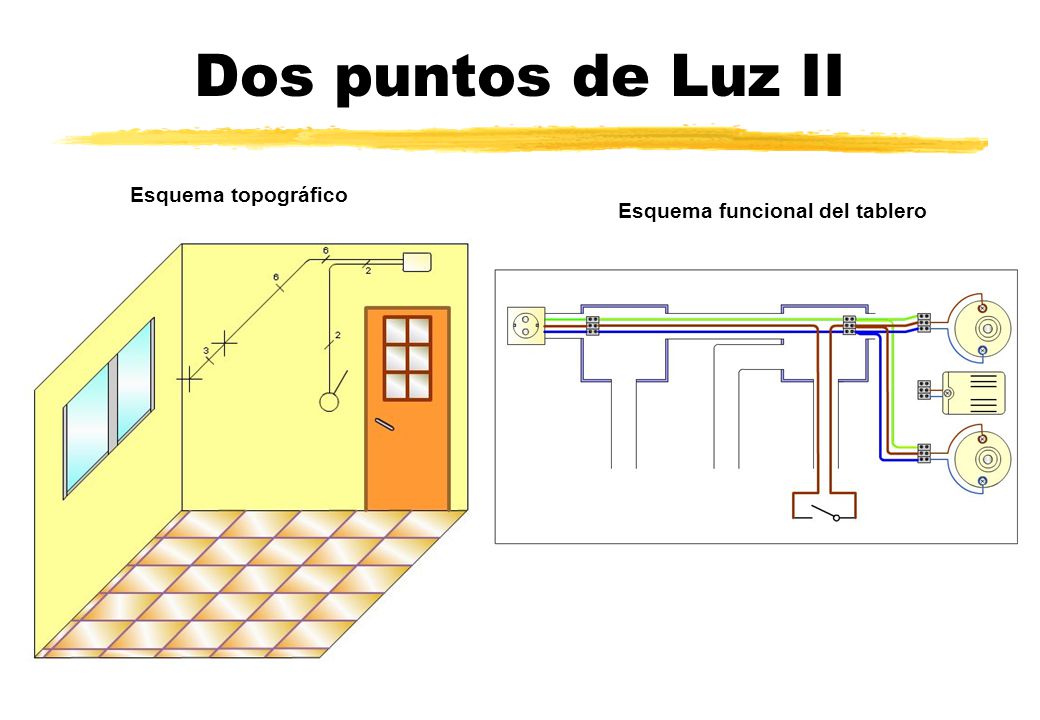

9 Dos puntos de Luz II Esquema topográfico Esquema funcional del tablero

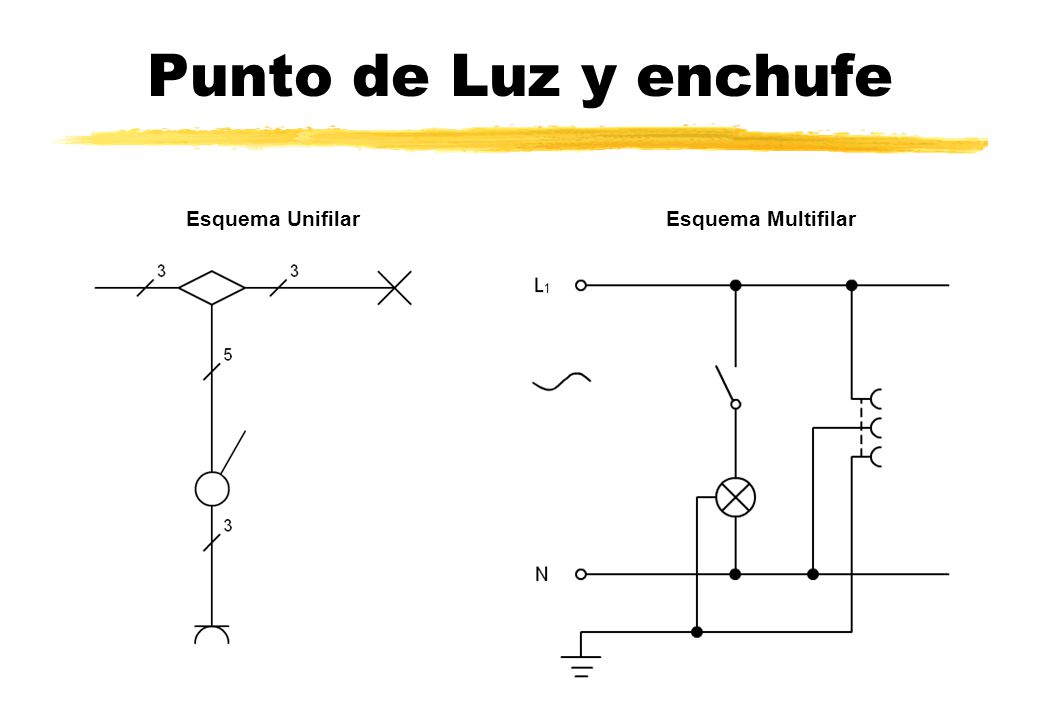

10 Punto de Luz y enchufe Esquema Unifilar Esquema Multifilar

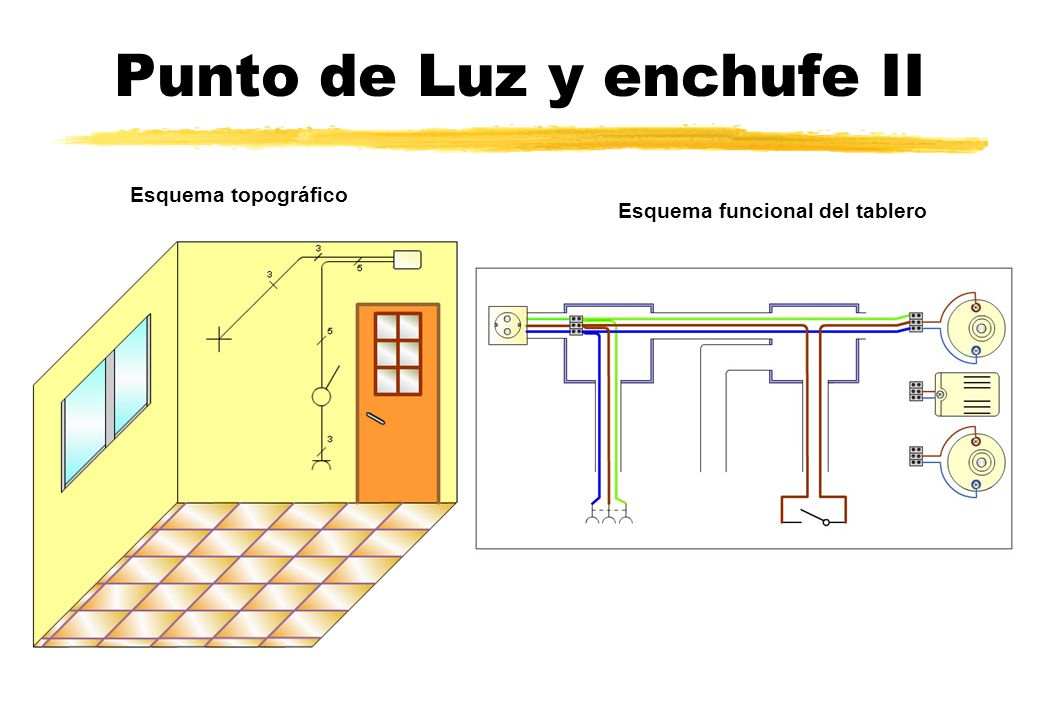

11 Punto de Luz y enchufe II
Esquema topográfico Esquema funcional del tablero

12 Entrada

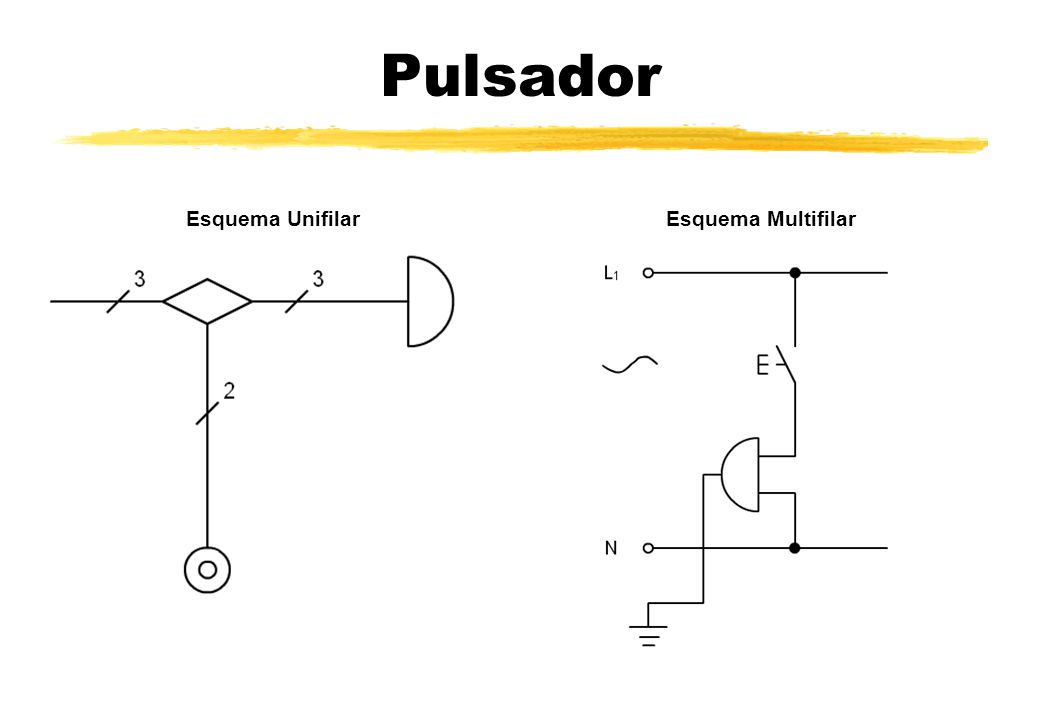

13 Pulsador Esquema Unifilar Esquema Multifilar

14 Pulsador II Esquema topográfico Esquema funcional del tablero

15 Pulsador e interruptor

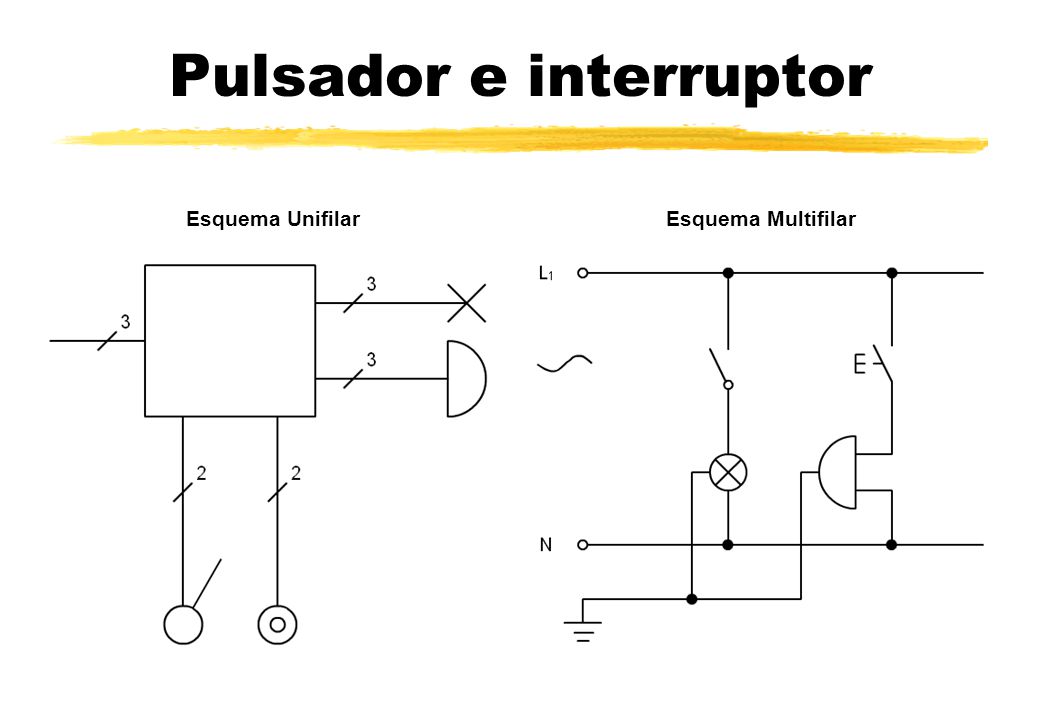

Esquema Unifilar Esquema Multifilar

16 Pulsador e interruptor II

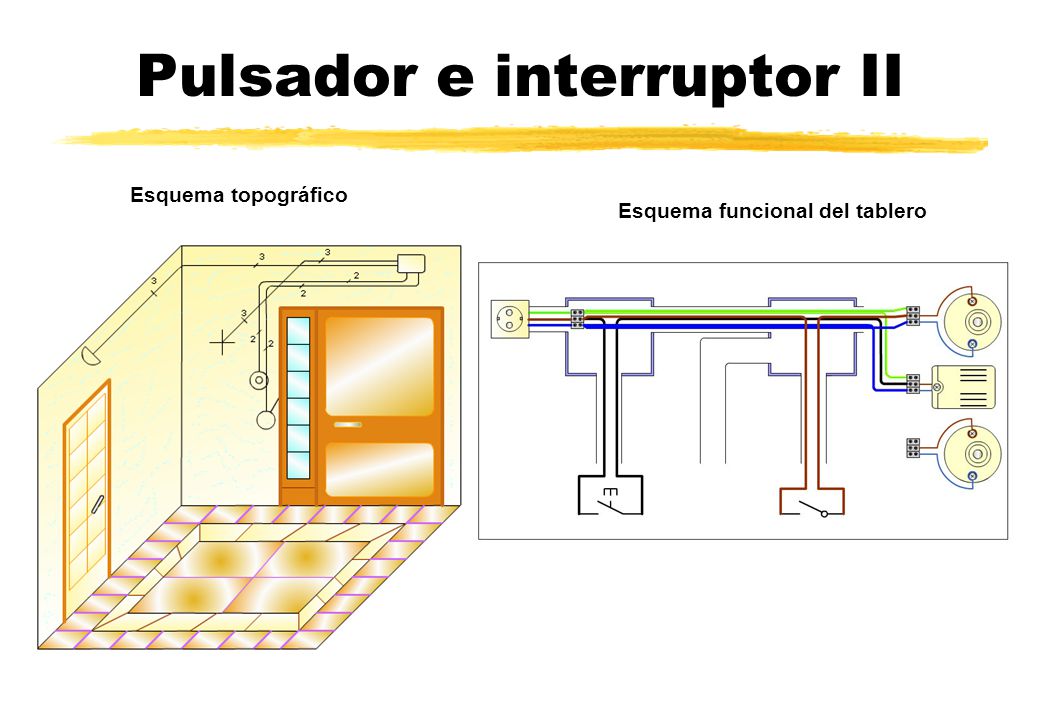

Esquema topográfico Esquema funcional del tablero

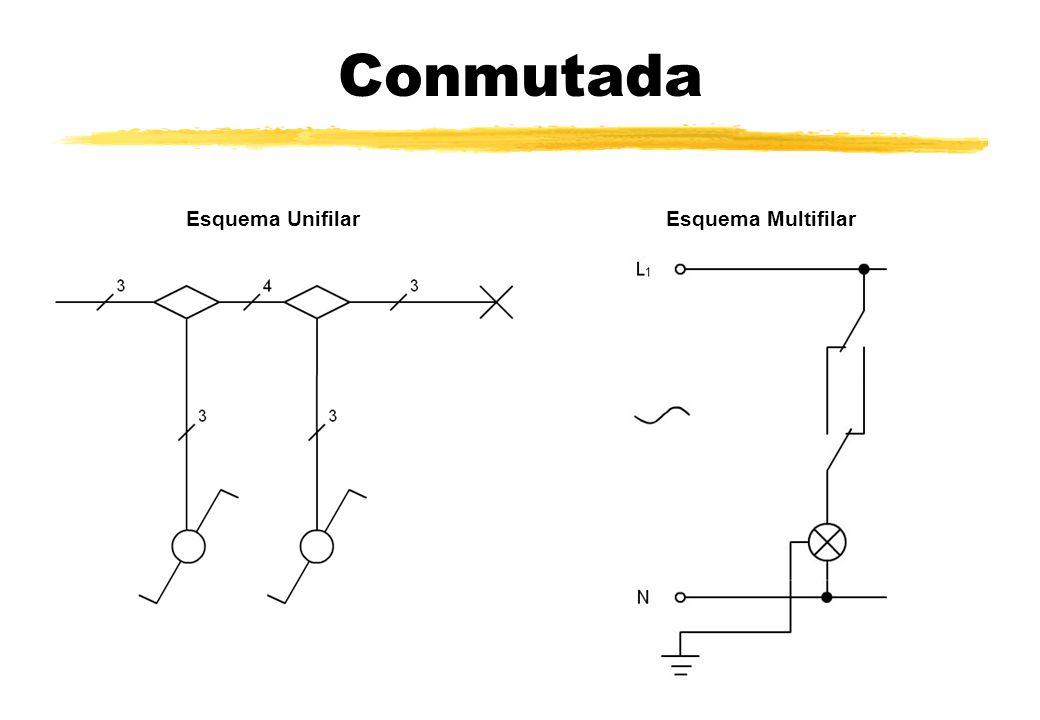

17 Conmutada Esquema Unifilar Esquema Multifilar

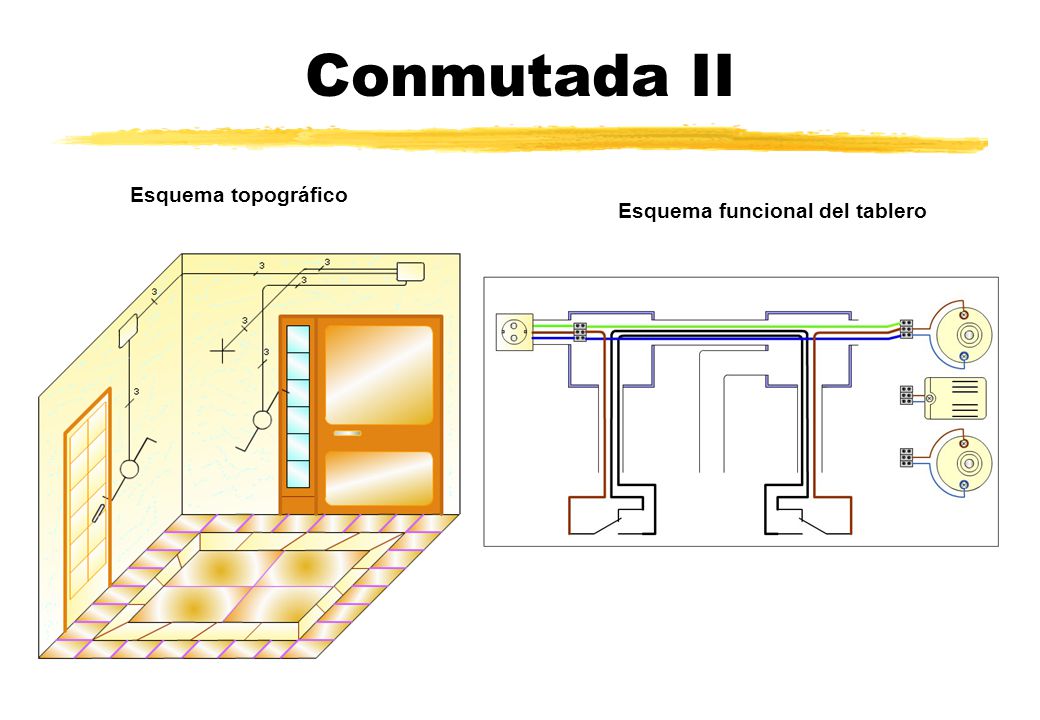

18 Conmutada II Esquema topográfico Esquema funcional del tablero

19 Pasillo

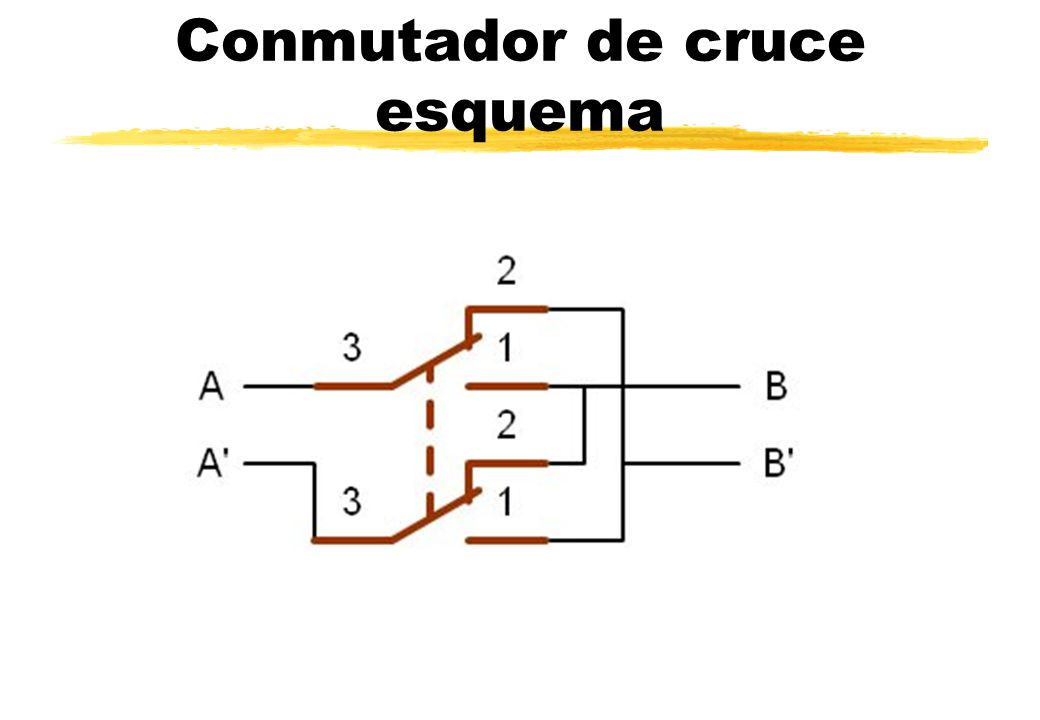

20 Conmutador de cruce esquema

21 Conmutada de cruce Esquema Multifilar Esquema Unifilar

22 Conmutada de cruce II Esquema topográfico
Esquema funcional del tablero
