1
SEÑALIZACION DEMARCACION INDUSTRIAL
PRESENTADO A: CARLOS TRIANA PRESENTADO POR: OLGA LUCIA MADROÑERO IGNACIO PEREZ ANTONIO JOSE CAMACHO OCTUBRE 05 DE 2013 CALI VALLE DEL CAUCA
2

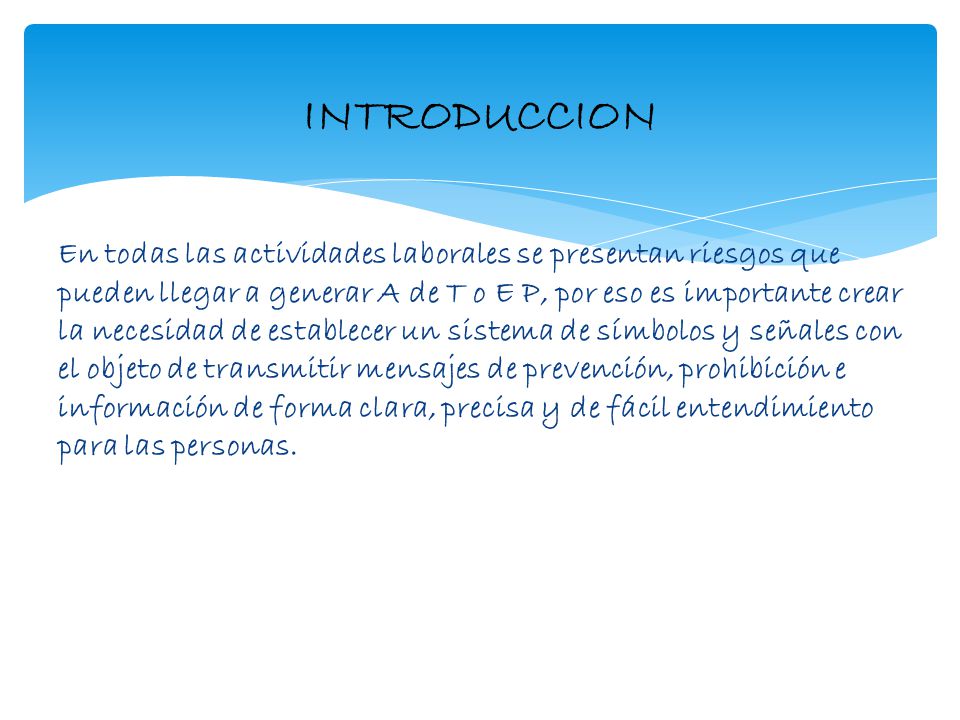

INTRODUCCION En todas las actividades laborales se presentan riesgos que pueden llegar a generar A de T o E P, por eso es importante crear la necesidad de establecer un sistema de símbolos y señales con el objeto de transmitir mensajes de prevención, prohibición e información de forma clara, precisa y de fácil entendimiento para las personas.
3

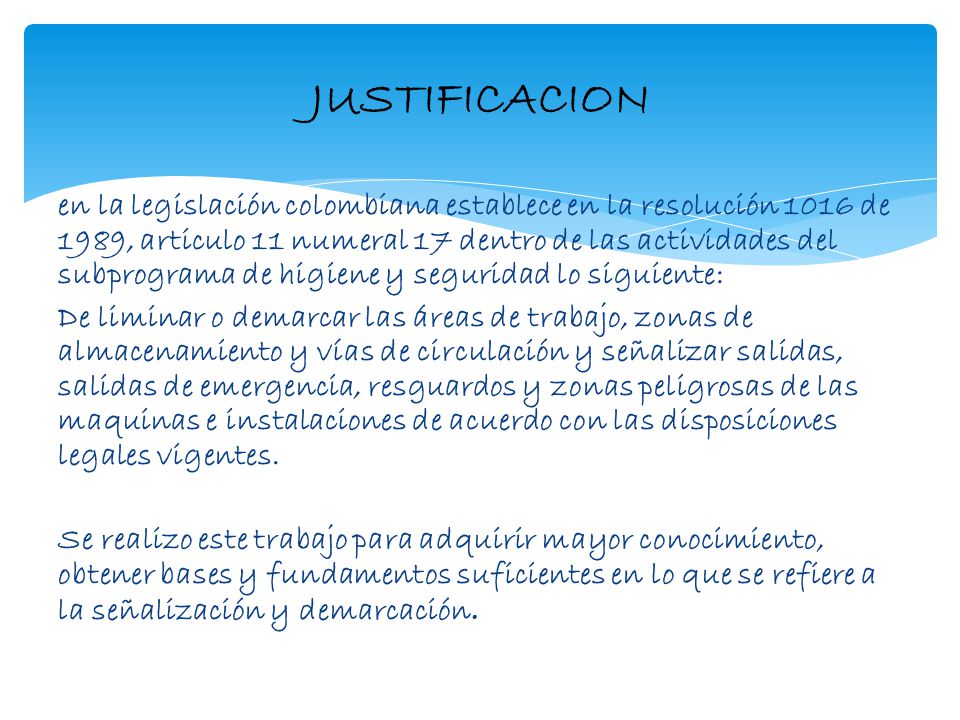

JUSTIFICACION en la legislación colombiana establece en la resolución 1016 de 1989, articulo 11 numeral 17 dentro de las actividades del subprograma de higiene y seguridad lo siguiente: De liminar o demarcar las áreas de trabajo, zonas de almacenamiento y vías de circulación y señalizar salidas, salidas de emergencia, resguardos y zonas peligrosas de las maquinas e instalaciones de acuerdo con las disposiciones legales vigentes. Se realizo este trabajo para adquirir mayor conocimiento, obtener bases y fundamentos suficientes en lo que se refiere a la señalización y demarcación.
4

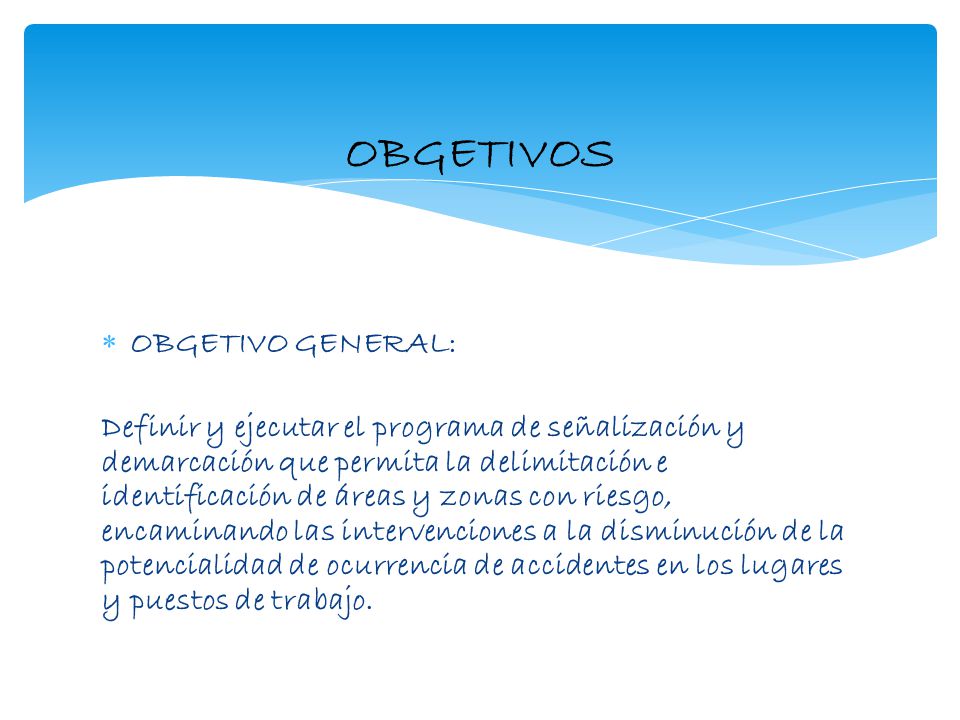

OBGETIVOS OBGETIVO GENERAL:
Definir y ejecutar el programa de señalización y demarcación que permita la delimitación e identificación de áreas y zonas con riesgo, encaminando las intervenciones a la disminución de la potencialidad de ocurrencia de accidentes en los lugares y puestos de trabajo.
5

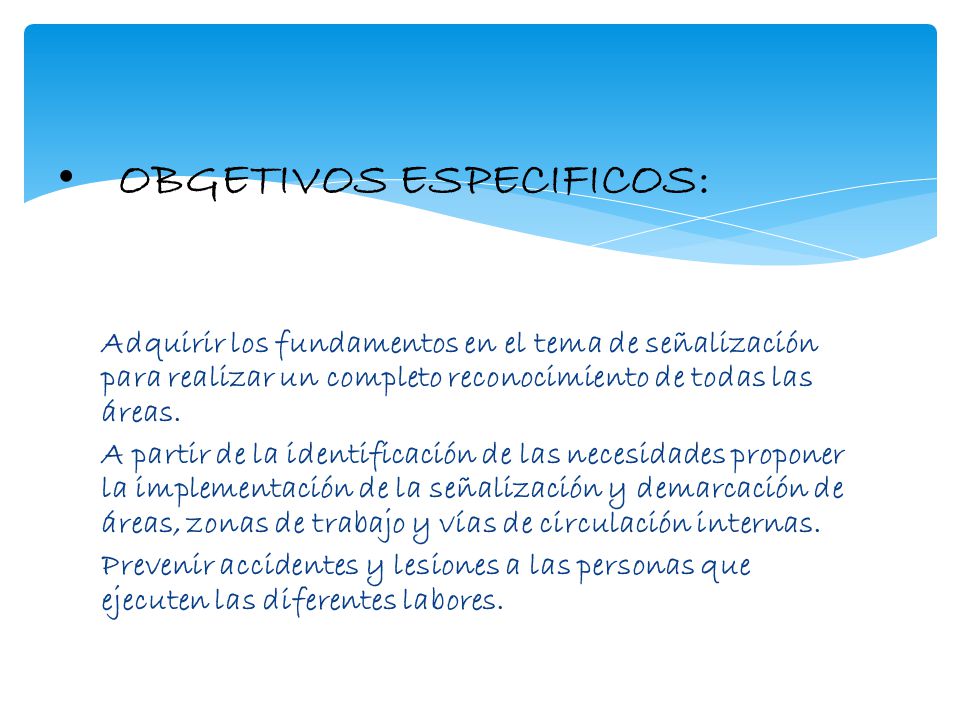

OBGETIVOS ESPECIFICOS:
Adquirir los fundamentos en el tema de señalización para realizar un completo reconocimiento de todas las áreas. A partir de la identificación de las necesidades proponer la implementación de la señalización y demarcación de áreas, zonas de trabajo y vías de circulación internas. Prevenir accidentes y lesiones a las personas que ejecuten las diferentes labores.
6
SEÑALIZACION Y DEMARCACION INDUSTRIAL
EJEMPLO: Esta diseñada para atraer rápidamente la atención de un peligro y facilitar su identificación, igualmente permite la identificación de áreas de trabajo, promoviendo el orden de las organizaciones. Se puede utilizar para indicar la localización de dispositivos y equipos de especial importancia con lo que respecta a seguridad.
7

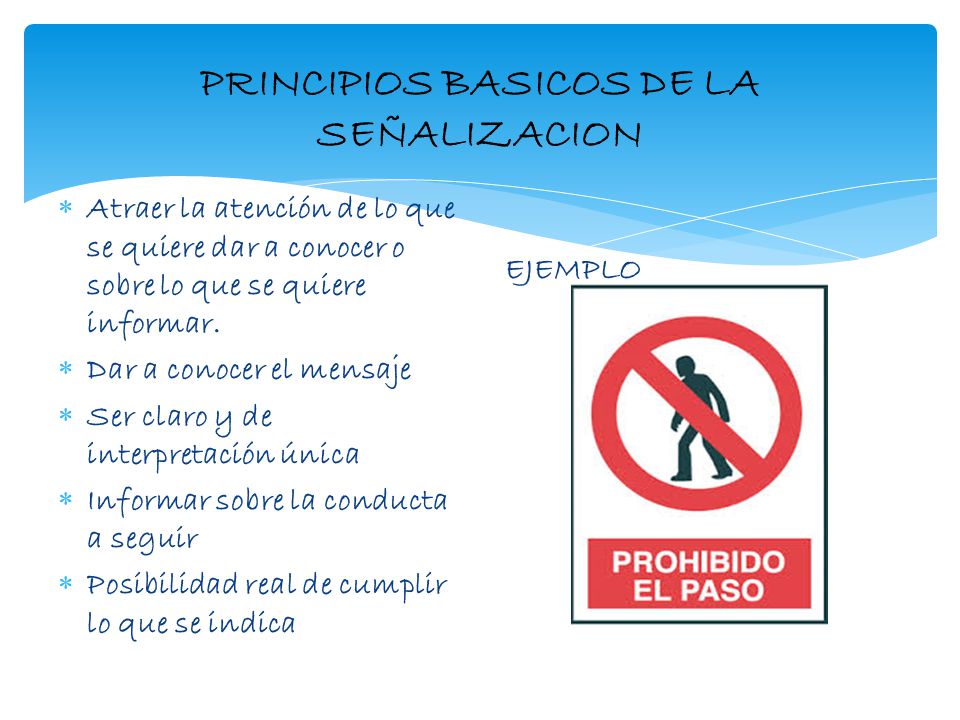

PRINCIPIOS BASICOS DE LA SEÑALIZACION
Atraer la atención de lo que se quiere dar a conocer o sobre lo que se quiere informar. Dar a conocer el mensaje Ser claro y de interpretación única Informar sobre la conducta a seguir Posibilidad real de cumplir lo que se indica EJEMPLO
8

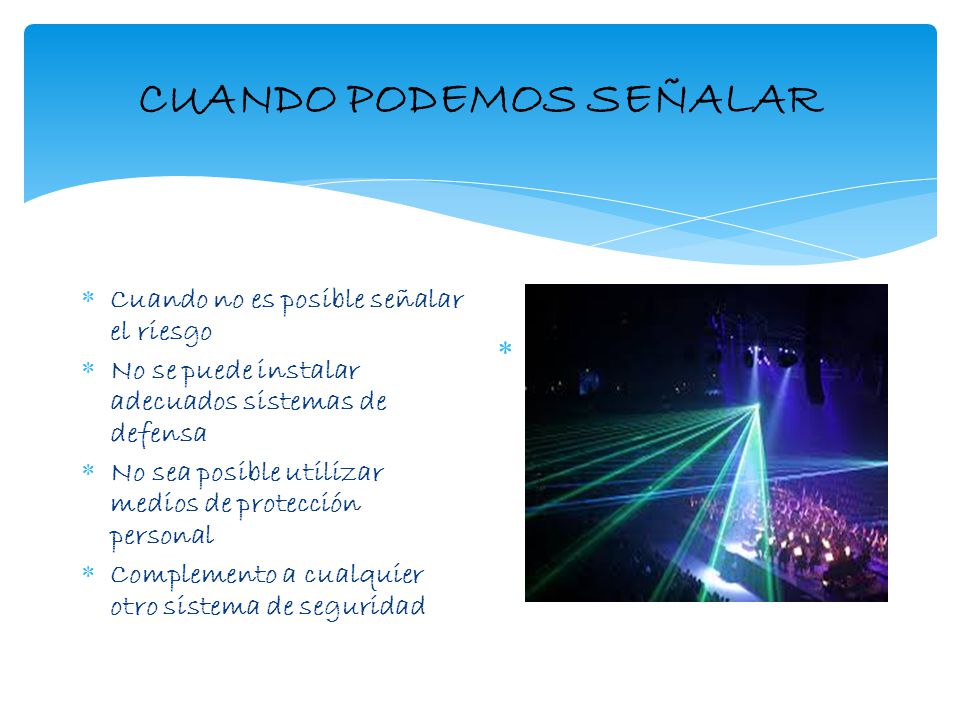

CUANDO PODEMOS SEÑALAR
Cuando no es posible señalar el riesgo No se puede instalar adecuados sistemas de defensa No sea posible utilizar medios de protección personal Complemento a cualquier otro sistema de seguridad EJEMPLO
9
COMO SEÑALAMOS se debe especificar: las zonas
que tipo de señalización recomienda Ubicación numero de señales descripción de la señal.
10

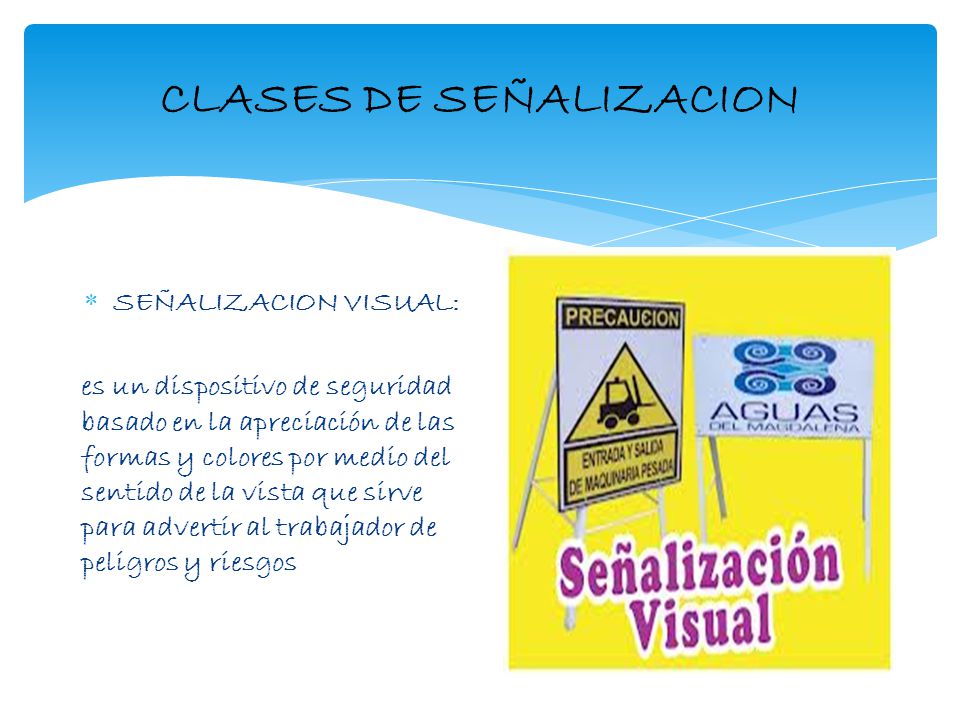

CLASES DE SEÑALIZACION
SEÑALIZACION VISUAL: es un dispositivo de seguridad basado en la apreciación de las formas y colores por medio del sentido de la vista que sirve para advertir al trabajador de peligros y riesgos
11

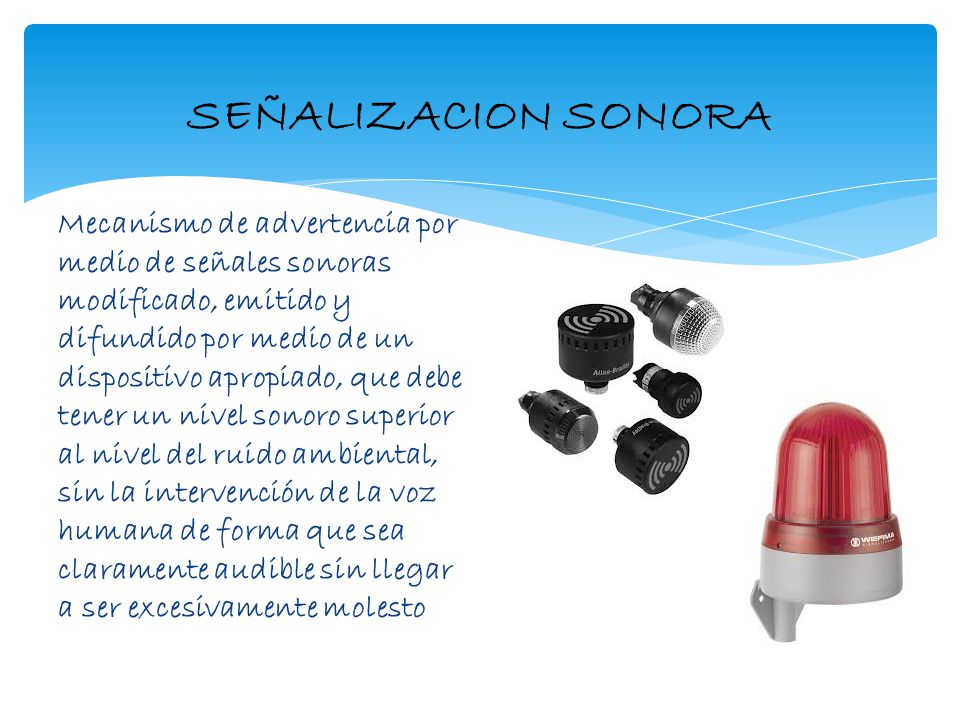

SEÑALIZACION SONORA Mecanismo de advertencia por medio de señales sonoras modificado, emitido y difundido por medio de un dispositivo apropiado, que debe tener un nivel sonoro superior al nivel del ruido ambiental, sin la intervención de la voz humana de forma que sea claramente audible sin llegar a ser excesivamente molesto
12
SEÑALIZACION OLFATIVA
Emitida una cantidad de sustancia odorante, la señal que llega al posible observador depende de los factores climatológicos del día y de la topografía del terreno, por eso se debe tener en cuenta la respuesta del observador tampoco es uniforme ya que depende de su sensibilidad especifica, la edad, el sexo e incluso el estado de salud de ese momento.
13

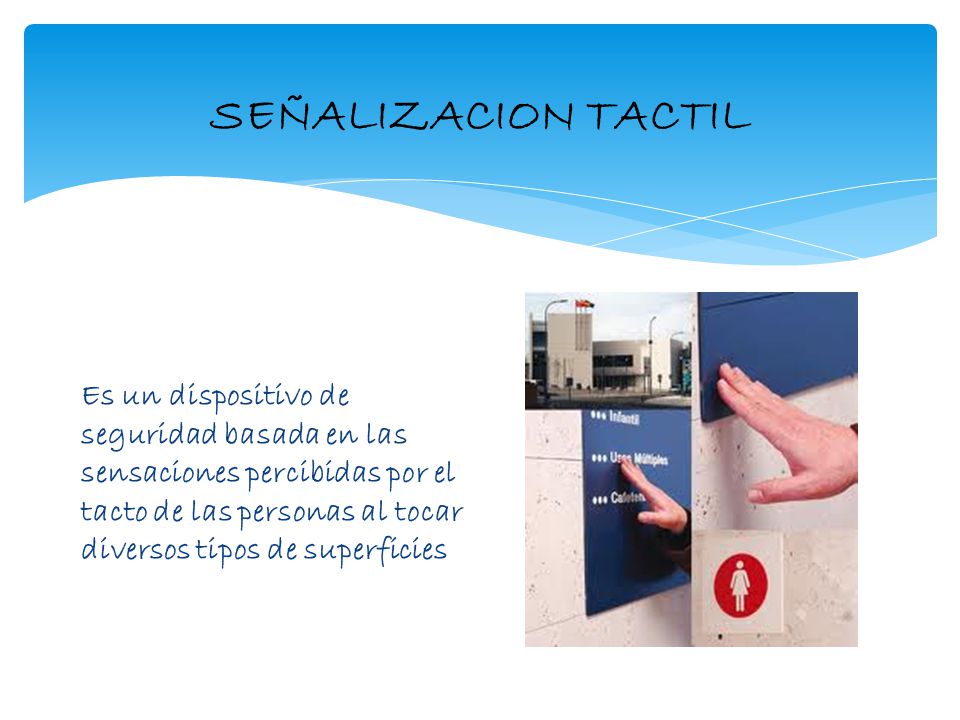

SEÑALIZACION TACTIL Es un dispositivo de seguridad basada en las sensaciones percibidas por el tacto de las personas al tocar diversos tipos de superficies
14

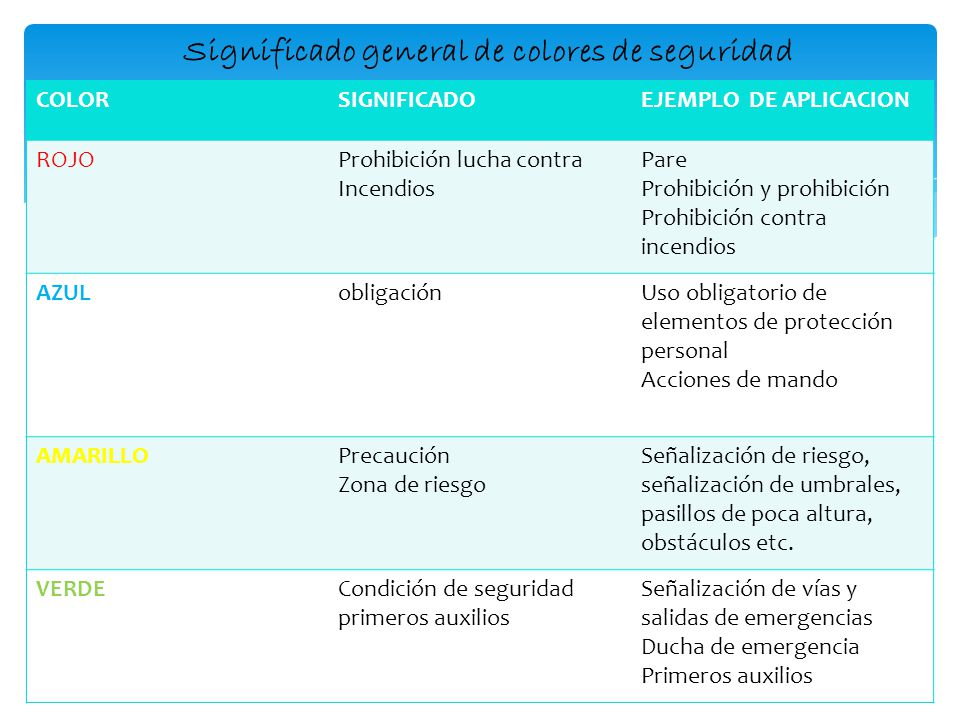

Significado general de colores de seguridad
EJEMPLO DE APLICACION ROJO Prohibición lucha contra Incendios Pare Prohibición y prohibición Prohibición contra incendios AZUL obligación Uso obligatorio de elementos de protección personal Acciones de mando AMARILLO Precaución Zona de riesgo Señalización de riesgo, señalización de umbrales, pasillos de poca altura, obstáculos etc. VERDE Condición de seguridad primeros auxilios Señalización de vías y salidas de emergencias Ducha de emergencia Primeros auxilios
15

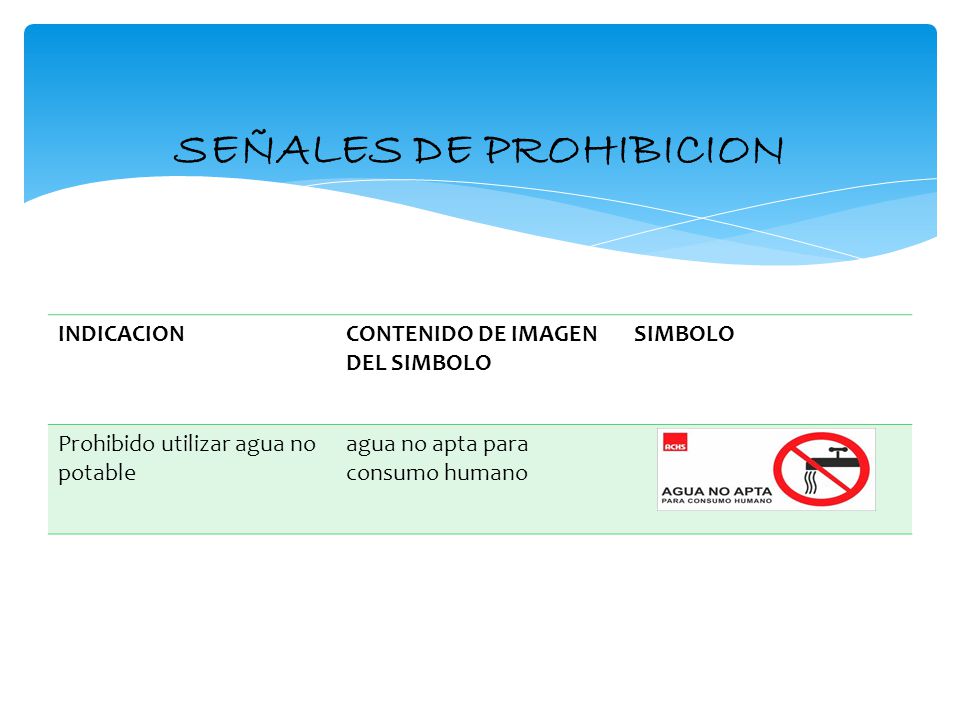

SEÑALES DE PROHIBICION
INDICACION CONTENIDO DE IMAGEN DEL SIMBOLO SIMBOLO Prohibido utilizar agua no potable agua no apta para consumo humano
16
COLORES DE IDENTIFICACION PARA TUBERIAS
CONTENIDO DE TUBERIA COLOR AGUA POTABLE VERDE AGUAS NEGRAS NEGRO AGUA SISTEMA CONTRA INCENDIO ROJO INSTALACIONES TELEFONICAS GRIS INSTALACIONES ELECTRICAS NARANJA RED TRANSMISION DE DATOS AZUL LIQUIDOS COMBUSTIBLES AMARILLO AIRE AZUL CLARO
17

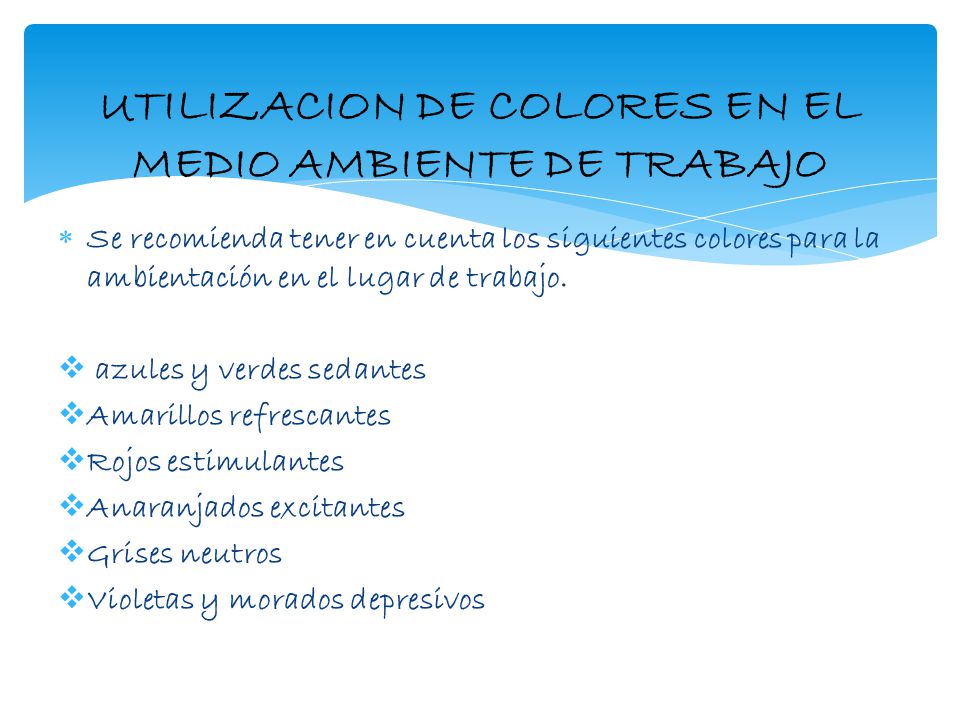

UTILIZACION DE COLORES EN EL MEDIO AMBIENTE DE TRABAJO
Se recomienda tener en cuenta los siguientes colores para la ambientación en el lugar de trabajo. azules y verdes sedantes Amarillos refrescantes Rojos estimulantes Anaranjados excitantes Grises neutros Violetas y morados depresivos
