Nuevos Conceptos y Tecnologías en la Optimización de la Operación

Presentación del tema: "Nuevos Conceptos y Tecnologías en la Optimización de la Operación"— Transcripción de la presentación:

1 Nuevos Conceptos y Tecnologías en la Optimización de la Operación
Perforación de Pozos Yacimientos 25 de Mayo – Medanito S.E. Jagüel de los Machos AUTORES: Ing. Lucas Chiappori Sr. Rubén Luna Ing. Sergio Kocina Jornadas de Perforación, Terminación, Reparación y Servicio de Pozos "Ing. Hector Giordano"

2 Agenda Ubicación Litología Objetivo: Limite Técnico
Actividad de Perforación Estadísticas Distribución de Tiempos Optimización - Mejoras Indicadores Conclusiones

3 Ubicación Datos Principales
Distancias: 120 km NE de Neuquén y 20 km de Catriel Area: 300 km² (Med) y 319 km² (JdM) Descubrimiento y comienzo de explotación: 1969 (Med) y 1991 (JdM) Número de pozos: 761 Prod Iny Principales reservorios: de 900 mts a 1600 mts Fm Quintuco (carbonatos) Fm Petrolífera (cong & arenas) Gp Choiyoi (volcánicas) Pozos perforados: 1.169 Producción de Petróleo: m3/día Producción de Gas: m3/día

4 Litología K Inferior 1450 mts Jurasico Quintuco Catriel Petrolífera
HUANTRAICO A. SAN ROQUE RIO NEGRO Mitchum et al, 1978 Jurasico K Inferior Petrolífera Gr Choiyoi Quintuco Catriel 1450 mts

5 Objetivos: Limite Técnico
Trabajar en la optimización de un campo maduro con 40 años de operación Identificar oportunidades de mejoras en la perforación con equipos automáticos Integración de todas las especialidades para alcanzar un objetivo planteado Desarrollar un sistema de evaluación de performance que permita medir la eficiencia de las acciones aplicadas

6 Actividad de Perforación
Año 2005 2006 2007 2008 2009 2010* Pozos 24 33 30 34 41 29 *07-10

7 Estadísticas

8 Distribución de Tiempos
Construcción de Pozo S/DTM

9 Optimización - Mejoras
LA ISLA NORTE NOROESTE TL Medanito Noroeste: Pérdidas de circulación Ingreso de agua de inyección Una sola carrera de trépanos Set up en zonas de perdidas Inestabilidad de pozo Mapeo BATERIA 5 TL Batería 5: Perdidas de circulación Ingreso de gas en 900 mts Set up en zonas de perdidas y arcillas (700 mts) Zonas de Choiyoi abrasivo (PDC y Tricono) SUR INFILL ESTE TAPERA NORTE TL Zona Sur: Ingreso de agua de inyección Set up en zonas de perdidas y arcillas reactivas (700 mts) Choiyoi Alterado JDME B. ESTE TL Banderita Este, JDM: Pozos someros de una o dos capas productoras Arcillas reactivas en 700 mts Zonas de Choiyoi de alta compresibilidad (no perforable con PDC) TAPERA ESTE JDMO TL Tapera Este, JDMO: Set up en zonas de perdidas y arcillas reactivas (700 mts) Choiyoi Alterado, Pozos dirigidos LAS LAGUNAS BANDERITA OESTE TAPERA SUR TL Tapera Sur-LL, BO: Pozos de mayor profundidad ( mts), embolamiento de trépanos en fm.Catriel.

10 Optimización - Mejoras
Diagrama Causa Efecto Optimización Operativa Optimización Sistema de Control de Sólidos Optimización Sistema de Lodo TECHNICAL LIMIT Optimización de diseño y Programa de Trépanos Optimización Tiempos Perdidos Optimización Tiempos Problemas

11 EVALUACION DE CALIPERS GENERAL
Optimización - Mejoras Lodos de Perforación Optimización Operativa Sistema de lodo Sistema de control de sólidos de diseño y programa de trépanos Tiempos Perdidos Problemas TECHNICAL LIMIT Complejo de Aluminio Aminas Cuaternarias Aminas Cuaternarias complementado con Complejo de Aluminio Calificación Valor de eficiencia Excelente Igual a 100 Pts Muy Bueno > a 95 Pts y < a 100 Pts Bueno > a 85 Pts y <= a 95 Pts Regular > a 75 Pts y <= a 85 Pts Malo < a 75 Pts EVALUACION DE CALIPERS GENERAL

12 Optimización - Mejoras
Control de Sólidos Optimización Operativa Sistema de lodo Sistema de control de sólidos de diseño y programa de trépanos Tiempos Perdidos Problemas TECHNICAL LIMIT Lograr mayor eficiencia de control de sólidos, y mantener constante la eficiencia de dewatering

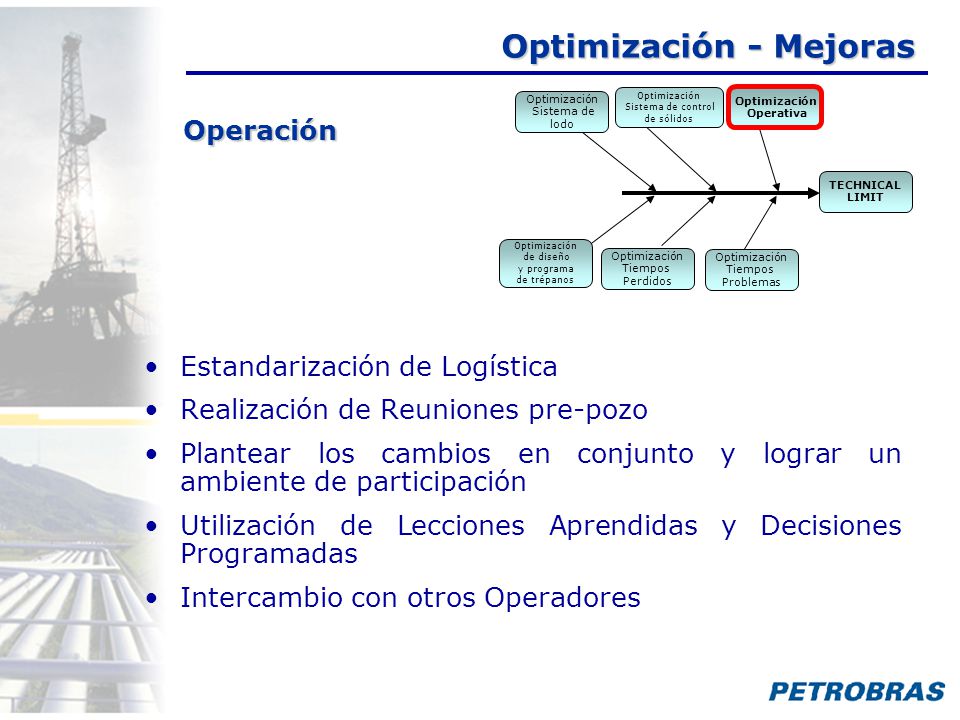

13 Optimización - Mejoras
Operativa Sistema de lodo Sistema de control de sólidos de diseño y programa de trépanos Tiempos Perdidos Problemas TECHNICAL LIMIT Operación Estandarización de Logística Realización de Reuniones pre-pozo Plantear los cambios en conjunto y lograr un ambiente de participación Utilización de Lecciones Aprendidas y Decisiones Programadas Intercambio con otros Operadores

14 Optimización - Mejoras
Operativa Sistema de lodo Sistema de control de sólidos de diseño y programa de trépanos Tiempos Perdidos Problemas TECHNICAL LIMIT Diseño y Programas de Trépanos Objetivo: Perforar en una sola carrera Utilización de PDC´s versátiles Mejora en Estabilidad de Trépano Optimización de Parámetros de Perforación mediante Drill Off Test, y aplicación de concepto MSE Optimización de Hidráulica de Perforación

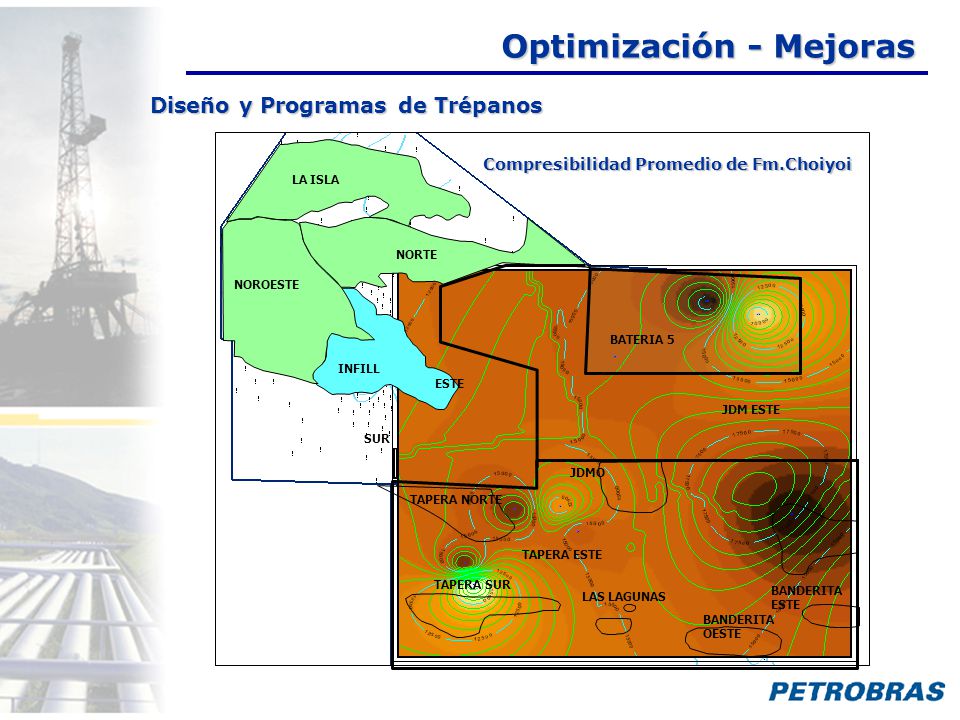

15 Optimización - Mejoras
Diseño y Programas de Trépanos SUR BATERIA 5 INFILL LA ISLA NORTE NOROESTE ESTE LAS LAGUNAS JDMO BANDERITA OESTE TAPERA SUR TAPERA NORTE TAPERA ESTE JDM ESTE Compresibilidad Promedio de Fm.Choiyoi

16 Optimización - Mejoras
Diseño y Programas de Trépanos IMPACTO ABRASION UCS FORM. CAPA LITOLOGIA Gpo. NEUQUEN Areniscas y Arcilitas Gpo. RAYOSO CENTENARIO Areniscas, Arenis. Congl. Y Arcilitas QCO SUP Calizas y Dolomías QCO MED Dolomías Medianas Caliza Conglomerádica Dolomías Gruesas Dolomías Gruesas Conglom QCO BASAL Caliza Arenosa Arenisca calcárea CATRIEL Areniscas arcillosas y Arcilitas PETROLIFERA Cong. Arenoso CHOIYOI R. Volcánica c S/P

17 Optimización - Mejoras
Diseño y Programas de Trépanos PDC: Evolución y Desarrollo

18 Optimización - Mejoras
Diseño y Programas de Trépanos FORM. CAPA LITOLOGIA Gpo. NEUQUEN Areniscas y Arcilitas Gpo. RAYOSO CENTENARIO Areniscas, Arenis. Congl. Y Arcilitas QCO SUP Calizas y Dolomías QCO MED Dolomías Medianas Caliza Conglomerádica Dolomías Gruesas Dolomías Gruesas Conglom QCO BASAL Caliza Arenosa Arenisca calcárea CATRIEL Areniscas arcillosas y Arcilitas PETROLIFERA Cong. Arenoso CHOIYOI R. Volcánica c S/P Caudal GPM RPM

19 4 y 6 aletas con cortadores de back up
Optimización - Mejoras 5 aletas con cortadores de 16 mm con Back Up 200 Diseño y Programas de Trépanos 400 600 Profundidad (mts) 800 Curvas de Avance Tipo 1000 1200 1400 1600 1 2 3 4 5 6 7 días 6 aletas con cortadores de 19 mm Tricono IADC 447 2006 7 aletas con cortadores de 16 mm 2007 5 aletas con cortadores 4 y 6 aletas con cortadores de back up Tricono agresivo y bicono 2008

20 Optimización - Mejoras
Indicadores Específicos ROP: 40% Espesor Choiyoi: 25 % Cantidad de Carreras 20% Dureza Choiyoi 10% Desgaste 5% Eficiencia Perforación Desgastes =In+Out+DCH+Reason Pulled

21 Indicadores Indicadores Generales

22 Conclusiones El análisis de Límite Tecnico del yacimiento, nos permitió identificar los tiempos muertos invisibles, y nos proporcionó un mapa de decisiones programadas La optimización de dichos tiempos muertos invisibles, produjo una reducción del 18 % en el tiempo neto del pozo Los Indicadores de performance general indican el desfasaje con el Límite Técnico y los Indicadores de performance específicos miden el efecto inmediato ejercido por una acción de mejora Los Indicadores de calidad de pozo, (Evaluación de Caliper) identifican tiempos muertos invisibles durante la perforación, o posteriores a ella

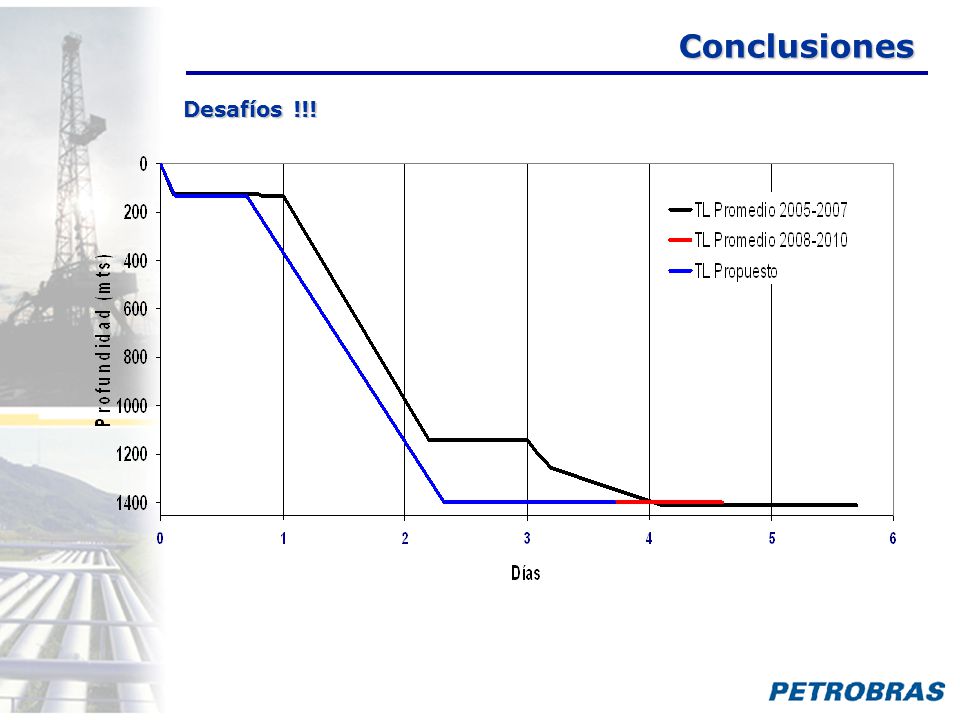

23 Conclusiones Desafíos !!!

24 Muchas Gracias Preguntas ¿?
