1 TCP – MDT Modelo Digital del Terreno Versión 5.3

2 MDT-TCP Versión 5.3 Resumen Características
Soporte de Windows XP 64 bits y Windows Vista AutoCAD 2007,2008, 2009 y 2010 (32 y 64 bits) Soporte de IntelliCAD en diferentes versiones Nuevos y potentes comandos Diálogos rediseñados más intuitivos Nueva sistema de ayuda y documentación Exportación de listados a HTML, Word, Excel y PDF

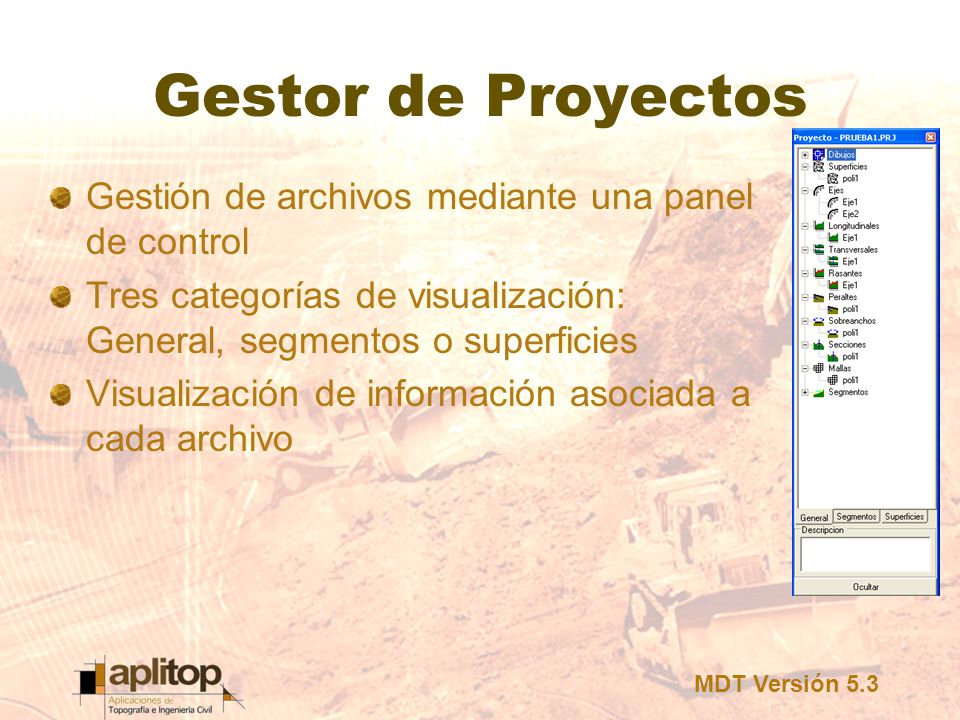

3 Gestor de Proyectos Gestión de archivos mediante una panel de control
Tres categorías de visualización: General, segmentos o superficies Visualización de información asociada a cada archivo

4 Puntos Topográficos Integración de observaciones GPS y estación total
Hipervínculos con fotografías y documentos Nuevos filtros basados en datos Puntos como bloques Inteligentes o bloque con atributos Puntos con nombres alfanuméricos En un mismo dibujo, puntos con diferente representación

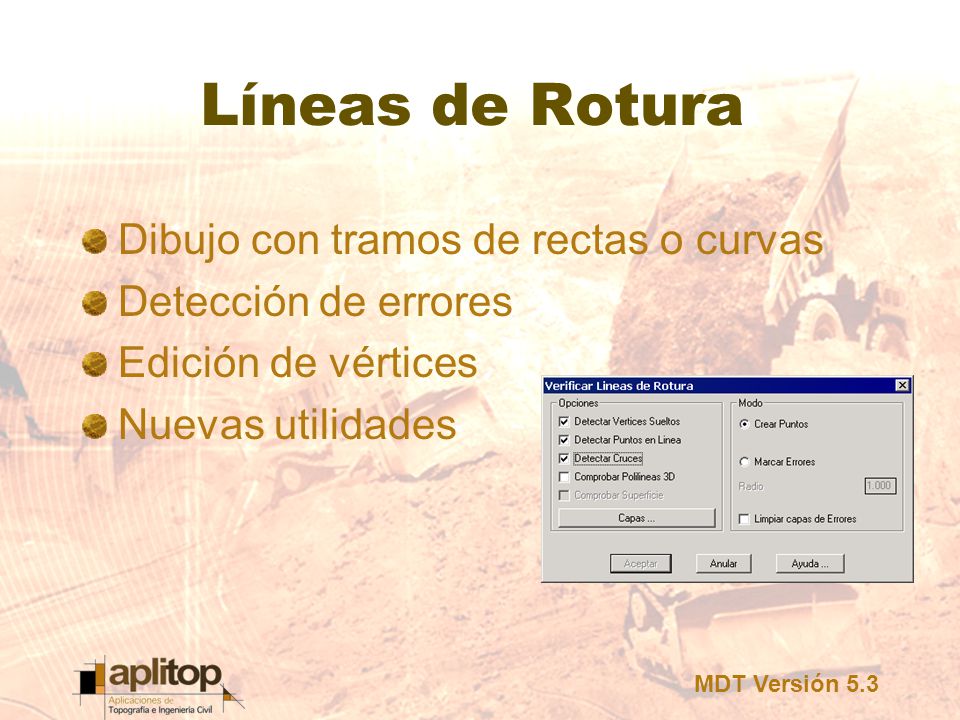

5 Líneas de Rotura Dibujo con tramos de rectas o curvas
Detección de errores Edición de vértices Nuevas utilidades

6 Superficies Nuevos comandos de movimientos de tierra: pie de desmonte, cabeza de terraplén ... Creación de superficies con múltiples contornos Cálculo óptimo para minimizar el movimiento de tierras Mejoras en el algoritmos de fusión de superficies

7 Mallas Representación mediante caras 3D o mallas policara
Conversión a partir de dibujos y formatos comerciales más habituales Herramientas de tratamiento de mallas Representación de ortofotos sobre el terreno

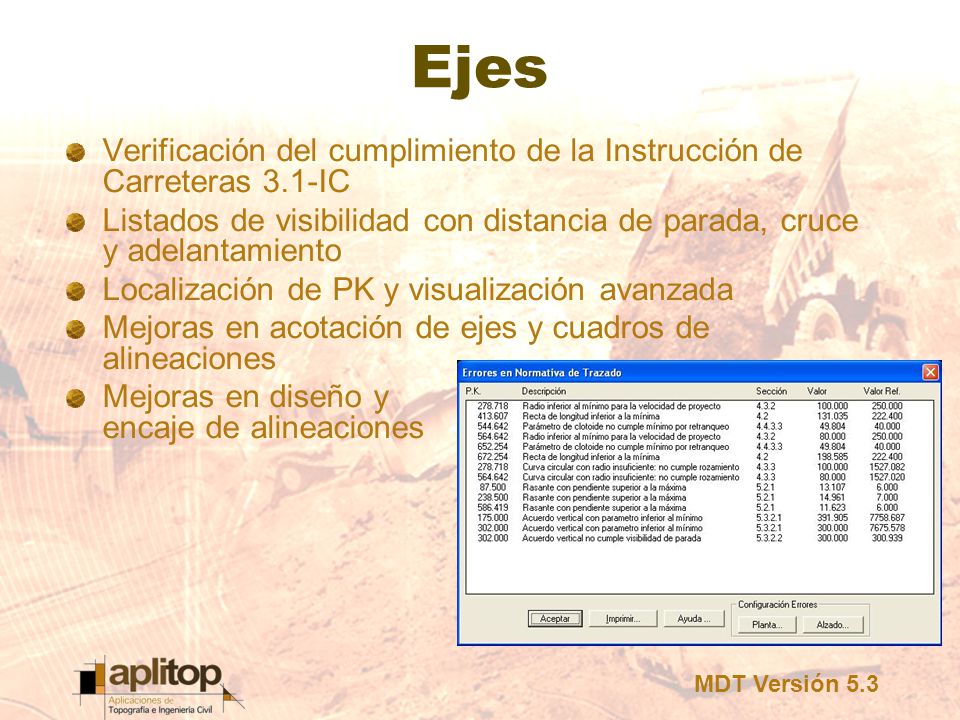

8 Ejes Verificación del cumplimiento de la Instrucción de Carreteras 3.1-IC Listados de visibilidad con distancia de parada, cruce y adelantamiento Localización de PK y visualización avanzada Mejoras en acotación de ejes y cuadros de alineaciones Mejoras en diseño y encaje de alineaciones

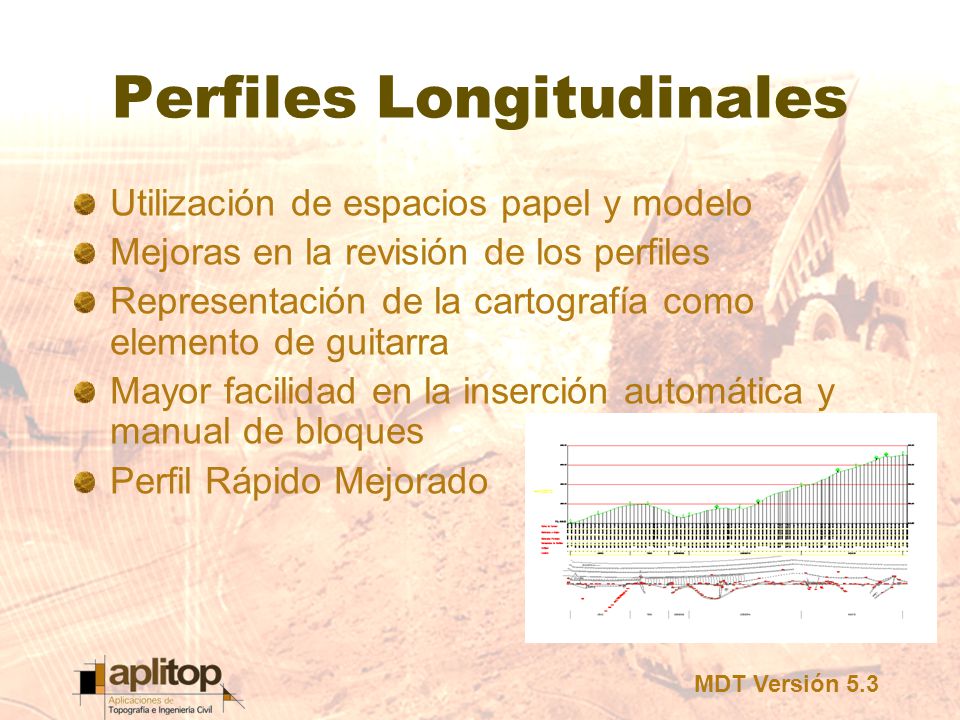

9 Perfiles Longitudinales
Utilización de espacios papel y modelo Mejoras en la revisión de los perfiles Representación de la cartografía como elemento de guitarra Mayor facilidad en la inserción automática y manual de bloques Perfil Rápido Mejorado

10 Rasantes Rasante automática optimizada Verificación de normativa
Nuevo editor de rasantes con entrada gráfica y numérica Mejoras en la gestión de acuerdos verticales

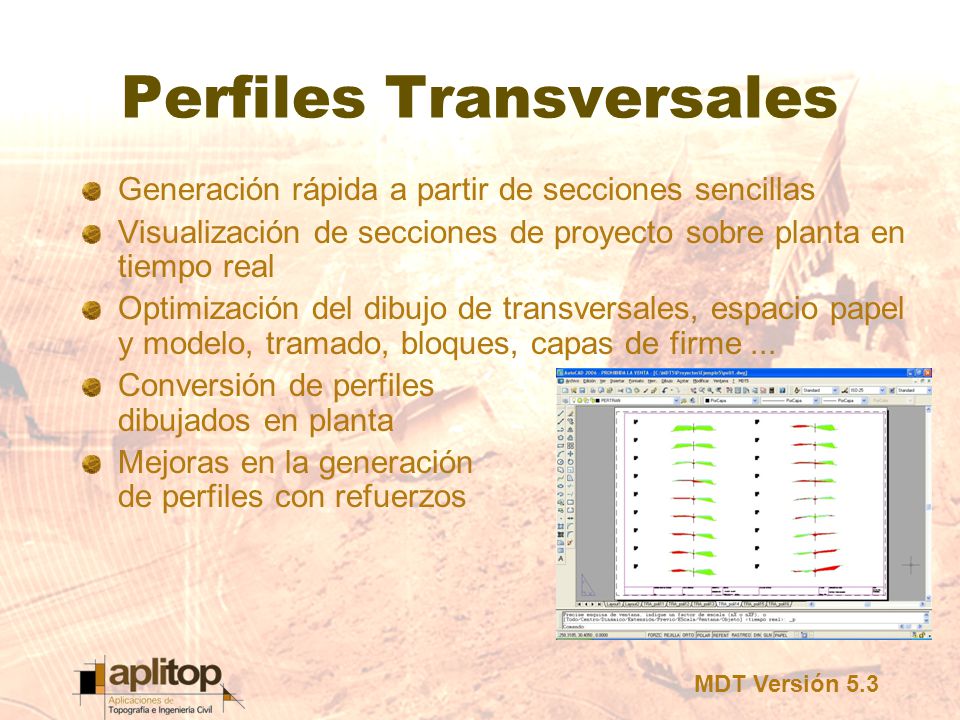

11 Perfiles Transversales
Generación rápida a partir de secciones sencillas Visualización de secciones de proyecto sobre planta en tiempo real Optimización del dibujo de transversales, espacio papel y modelo, tramado, bloques, capas de firme ... Conversión de perfiles dibujados en planta Mejoras en la generación de perfiles con refuerzos

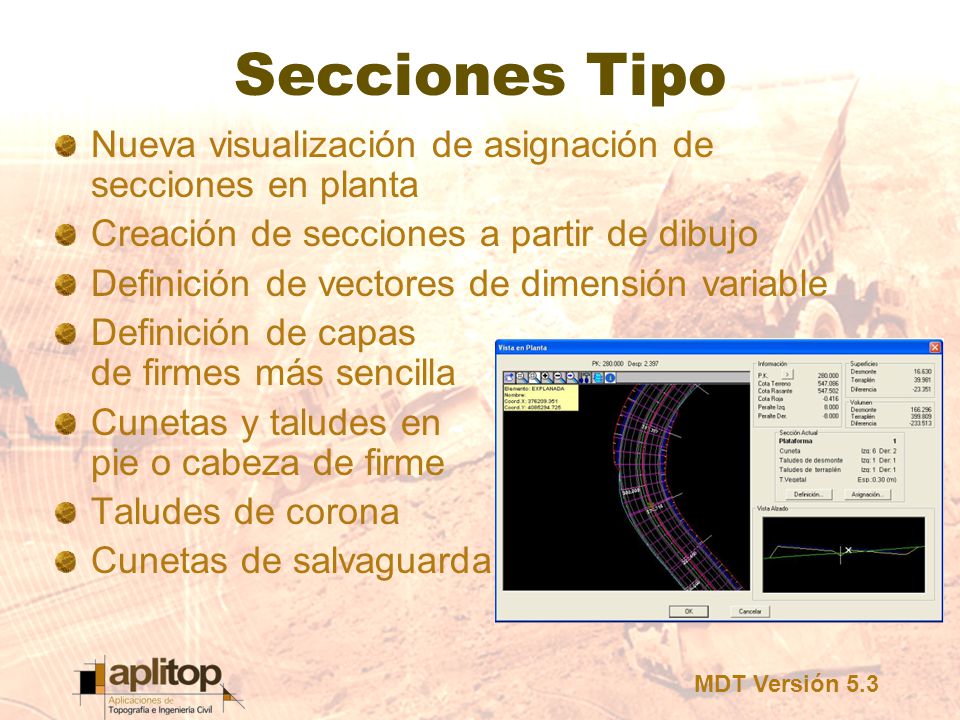

12 Secciones Tipo Nueva visualización de asignación de secciones en planta Creación de secciones a partir de dibujo Definición de vectores de dimensión variable Definición de capas de firmes más sencilla Cunetas y taludes en pie o cabeza de firme Taludes de corona Cunetas de salvaguarda

13 Replanteo Replanteo de sección sencilla Replanteo de polilíneas
Mejoras en los comandos de Listado de Líneas y de Capas Consideración del espesor de capa empleado en todos los listados Posibilidad de replantear con o sin bases en todos los comandos

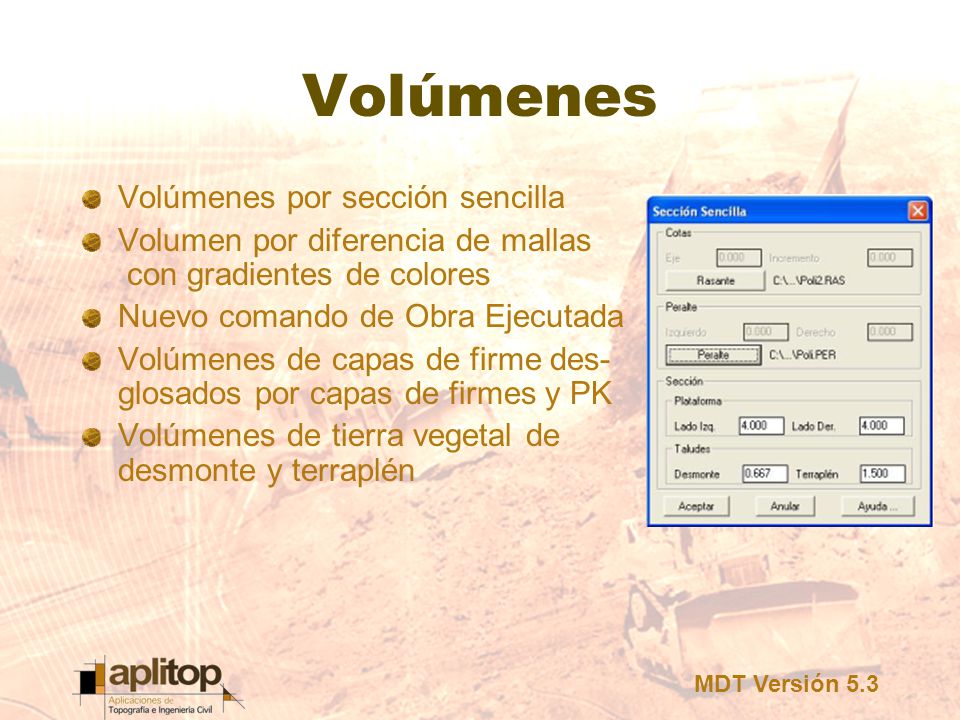

14 Volúmenes Volúmenes por sección sencilla
Volumen por diferencia de mallas con gradientes de colores Nuevo comando de Obra Ejecutada Volúmenes de capas de firme des- glosados por capas de firmes y PK Volúmenes de tierra vegetal de desmonte y terraplén

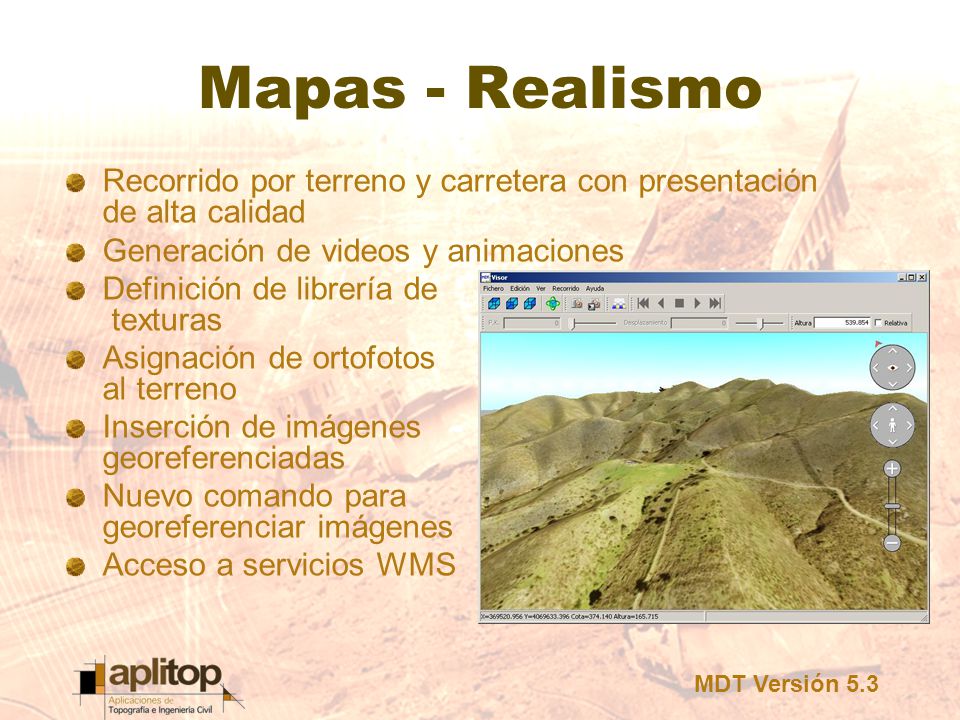

15 Mapas - Realismo Recorrido por terreno y carretera con presentación de alta calidad Generación de videos y animaciones Definición de librería de texturas Asignación de ortofotos al terreno Inserción de imágenes georeferenciadas Nuevo comando para georeferenciar imágenes Acceso a servicios WMS

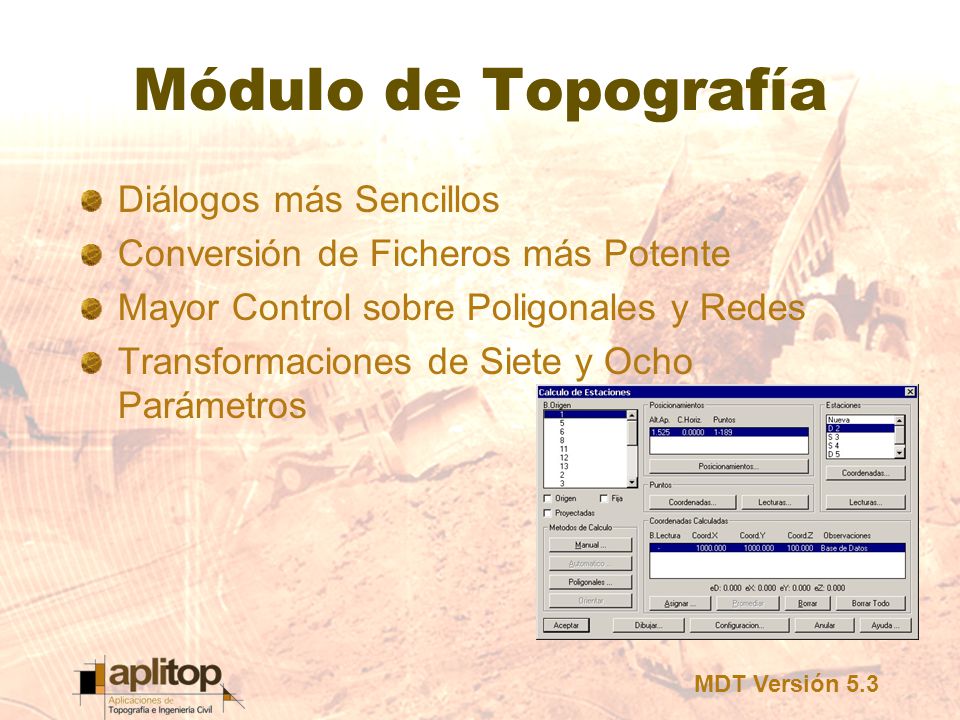

16 Módulo de Topografía Diálogos más Sencillos
Conversión de Ficheros más Potente Mayor Control sobre Poligonales y Redes Transformaciones de Siete y Ocho Parámetros

17 Geodesia Funciones para el trabajo con diferentes sistemas de coordenadas Calculadora Geodésica Transformaciones de datums, proyecciones y geoides

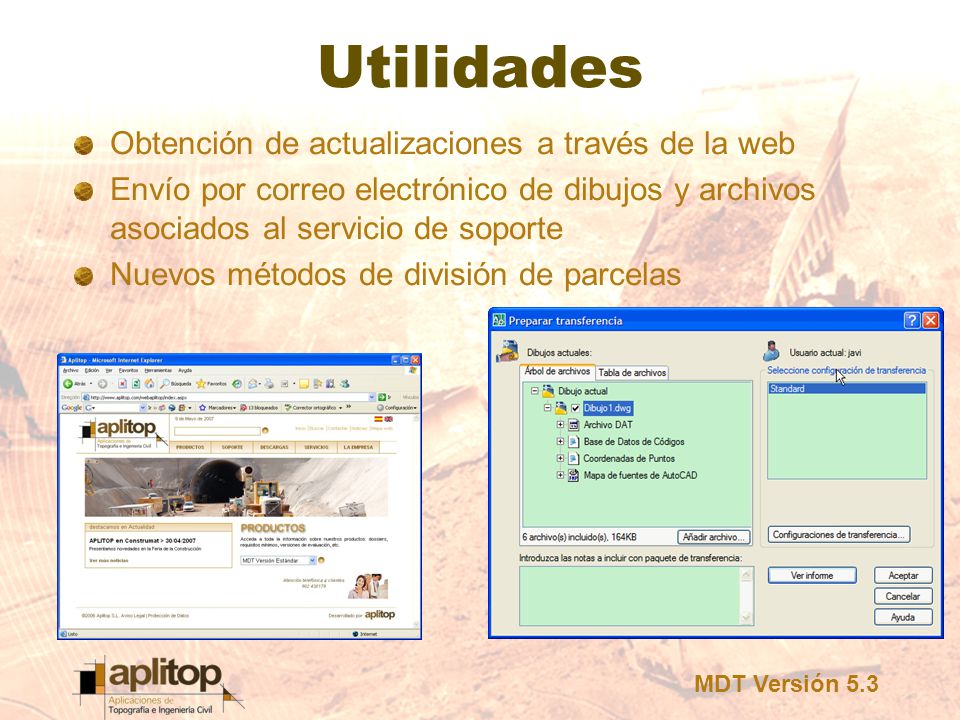

18 Utilidades Obtención de actualizaciones a través de la web
Envío por correo electrónico de dibujos y archivos asociados al servicio de soporte Nuevos métodos de división de parcelas
