BALANCE ENERGETICO NACIONAL Prof. responsable de las Estadísticas el Sector Eléctrico a nivel Pais. Fernando J. Chenlo San Luis 23 y 24 de Junio de 2009.

Presentaciones similares


Presentación del tema: "BALANCE ENERGETICO NACIONAL Prof. responsable de las Estadísticas el Sector Eléctrico a nivel Pais. Fernando J. Chenlo San Luis 23 y 24 de Junio de 2009."— Transcripción de la presentación:

1 BALANCE ENERGETICO NACIONAL Prof. responsable de las Estadísticas el Sector Eléctrico a nivel Pais. Fernando J. Chenlo San Luis 23 y 24 de Junio de 2009

2 BALANCE ENERGETICO NACIONAL INTRODUCCION Primer Bloque

3 Energía, es la capacidad de realizar trabajo. BALANCE ENERGETICO NACIONAL Para fabricar el acero, para recoger una siembra, construir una casa, viajar en automóvil, ver televisión, acondicionar un ambiente, y miles de actividades más, solo se hace posible sobre la base del consumo de energía.

4 No se concibe actualmente, una sociedad sin la disponibilidad de cantidades abundantes de energía. Sin energía no es posible la existencia de la comunidad. Aún los pueblos primitivos, contaban con fuentes de energía, como lo fue el fuego, el viento y la utilización de la fuerza de los animales. BALANCE ENERGETICO NACIONAL

5 En su relación con el Medio Ambiente, es uno de los principales sectores generador de Gases de Efecto Invernadero que se incorporan a la atmósfera, causantes del Cambio Climático. En los países de Anexo I, del Protocolo de Kyoto, la participación en el total de emisiones de GEI debido a la quema de combustibles es del orden de un 84 %. BALANCE ENERGETICO NACIONAL

6 Una de las necesidades primarias del hombre, además de la alimentación y techo, es la energía. Las primeras fuentes que utilizó fueron, la madera, biomasa, y el viento, y a posteriori el carbón mineral, cuyo uso se generalizó y se hizo intensivo, por su amplia extensión en cantidades apreciables sobre el planeta, y su relativamente fácil obtención. BALANCE ENERGETICO NACIONAL

7 A partir del año 1850, el petróleo hace su aparición en la matriz energética, remplazando en forma bastante rápida a los demás combustibles, y unos años después se produce con el gas natural un proceso similar. BALANCE ENERGETICO NACIONAL

8 Para conocer cuales son las distintas fuentes de energía utilizadas por el hombre, se recurre al Balance Energético, ya sea en el ámbito mundial, regional o nacional, donde se diferencian la participación de cada una de ellas. BALANCE ENERGETICO NACIONAL

9 Instrumento de carácter general y sistemático para la elaboración de planes orientativos y la toma de decisiones. Hace posible comparaciones de la Matriz Energética Nacional en el tiempo, como también con otros países.

10 BALANCE ENERGETICO NACIONAL Contabilización del flujo de energía entre las diferentes etapas y actividades de la cadena energética y sus relaciones de equilibrio, por las cuales la energía se produce, se intercambia con el exterior, se transforma y se consume; tomando como sistema de análisis el ámbito de un país y para un período determinado (generalmente un año).

11 Conjunto de relaciones en equilibrio que ponen de manifiesto todos los mecanismos por los cuales la energía se produce, transforma, consume, etc. BALANCE ENERGETICO NACIONAL DESCRIPCION GENERAL

12 RELACIONES FISICAS dependen fundamentalmente de las operaciones y los procesos tecnológicos de producción, transformación, etc. (como las ecuaciones de balance; o los rendimientos de las refinerías o centrales eléctricas). RELACIONES ESTRUCTURALES tienen que ver con las características propias del mercado energético, como el grado de penetración y/o sustitución entre formas análogas de energía. BALANCE ENERGETICO NACIONAL

13 ESTRUCTURA GENERAL y PRINCIPALES FLUJOS ENERGÉTICOS del BALANCE ENERGÉTICO NACIONAL

14 1.FUENTES ENERGETICAS a.- Energía primaria b.- Energía secundaria 2.OFERTA TOTAL a.- Energía primaria b.- Energía secundaria OFERTA INTERNA a.- Energía primaria b.- Energía secundaria 3.CENTROS DE TRANSFORMACION 4.PERDIDAS, AJUSTES Y NO APROVECHADO 5.CONSUMO a.- Consumo propio b.- Consumo final - Consumo no energético - Consumo energético BALANCE ENERGETICO NACIONAL COMPONENTES BÁSICOS

15 BALANCE ENERGETICO NACIONAL CLASIFICACIÓN DE LAS FUENTES ENERGÉTICAS Fuentes primarias Fuentes renovables Electricidad Derivados de Gas Natural Fuentes no renovables Derivados de petróleo Fuentes secundarias Derivados de Carbón Mineral Derivados de Biomasa Otras secundarias No energéticos

16 ENERGIA PRIMARIA Distintas fuentes de energía en el estado que se extrae o captura de la Naturaleza. Sea en forma directa, o después de un proceso de extracción o recolección. Se han considerado las siguientes fuentes de energía primaria: energía hidráulica, combustibles nucleares, gas natural (libre y asociado), petróleo crudo, carbón mineral, leña, bagazo y otras primarias no incluidas en las anteriores (residuos vegetales, eólica y solar). BALANCE ENERGETICO NACIONAL FUENTES ENERGETICAS

17 BALANCE ENERGETICO NACIONAL Fuentes de energía obtenidas directamente de la naturaleza o mediante un proceso de extracción. En forma directa: energía hidráulica, solar, eólica, leña y otros combustibles vegetales. Después de un proceso de extracción: petróleo, gas natural carbón mineral, geotérmica, etc.

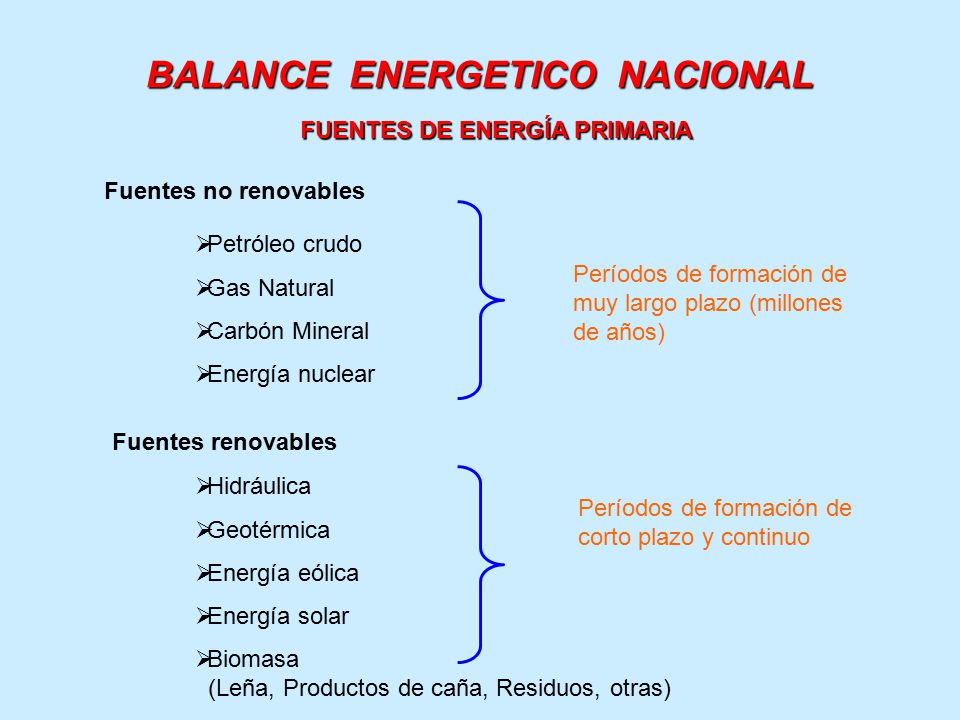

18 BALANCE ENERGETICO NACIONAL Fuentes no renovables  Petróleo crudo  Gas Natural  Carbón Mineral  Energía nuclear Fuentes renovables  Hidráulica  Geotérmica  Energía eólica  Energía solar  Biomasa (Leña, Productos de caña, Residuos, otras) FUENTES DE ENERGÍA PRIMARIA Períodos de formación de muy largo plazo (millones de años) Períodos de formación de corto plazo y continuo

19 BALANCE ENERGETICO NACIONAL Petróleo: FUENTES DE ENERGÍA PRIMARIA NO RENOVABLE Mezcla líquida de hidrocarburos de diversos pesos moleculares, con generalmente una pequeña fracción de nitrógeno, azufre y otros componentes. Gas Natural: Mezcla gaseosa de hidrocarburos compuesta principalmente por metano, etano, butano, propano y otros condensables.

20 BALANCE ENERGETICO NACIONAL FUENTES DE ENERGÍA PRIMARIA NO RENOVABLE Carbón Mineral: Combustible mineral sólido, compuesto principalmente de carbono, con pequeñas cantidades de nitrógeno, oxígeno, azufre y otros elementos. Energía nuclear: Es la energía obtenida del mineral de uranio después del proceso de purificación y/o enriquecimiento.

21 BALANCE ENERGETICO NACIONAL Hidroenergía: FUENTES DE ENERGÍA PRIMARIA RENOVABLE Es la energía contenida en un caudal hidráulico. Geotérmica: Energía almacenada bajo la tierra en forma de calor y transmitida hacia la superficie por agua en estado líquido, vapor o una mezcla de ambos.

22 BALANCE ENERGETICO NACIONAL FUENTES DE ENERGÍA PRIMARIA RENOVABLE Energía eólica Es la energía producida por el viento y que se puede aprovechar en un conjunto turbina-generador Energía solar Es la energía del sol aprovechada principalmente en calentamiento de agua, secado de granos e irradiación en células fotovoltaicas.

23 BALANCE ENERGETICO NACIONAL FUENTES DE ENERGÍA PRIMARIA RENOVABLE Biomasa La materia orgánica vegetal y animal, que se utiliza para fines energéticos, se incluye en este grupo: Leña: trocos y ramas de los árboles Productos de caña: el bagazo Residuos animales y vegetales: incluye residuos agroindustriales y desechos de animales. Oleaginosas: plantas productoras de aceite vegetal, cultivadas exclusivamente para elaboración de biodiesel

24 ENERGIA SECUNDARIA Diferentes productos energéticos (no presentes en la Naturaleza como tales) que son producidos a partir de energías primarias y/o secundarias, en los distintos centros de transformación, con la finalidad de hacerlas más aptas a los requerimientos del consumo. Los tipos de energía secundaria consideradas son las siguientes: Electricidad, Gas Distribuido por Redes, Gas de Refinería, Gas Licuado, Motonaftas, Kerosenes, Diesel y Gas Oil, Fuel Oil, Carbón Residual, No Energéticos, Gas de Coquería, Gas de Alto Horno, Cóque de Carbón y Carbón de Leña BALANCE ENERGETICO NACIONAL FUENTES ENERGETICAS

25 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA Productos energéticos obtenidos luego de un proceso de transformación de las energías primarias. Derivados de petróleo obtenidos en las refinerías. La electricidad generada por las centrales eléctricas Ejemplos:

26 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA 2. Derivados de Petróleo  GLP  Moto nafta  Kerosén y Aerokerosene  Diesel oil  Fuel oil  Carbón Residual  Gases de refinería  Productos no energéticos 3. Derivados de Gas Natural  GLP  Gas seco  Productos no energéticos (Etano)  Moto nafta 4. Derivados de Carbón Mineral  Coque  Gas de coquería y altos hornos  Productos no energéticos 1. Electricidad 5. Derivados de Biomasa  Carbón vegetal  Alcohol etílico  Biogás  Biodiesel  Metanol  Productos no energéticos

27 BALANCE ENERGETICO NACIONAL Electricidad: TIPOS DE ENERGÍA SECUNDARIA Es la energía transmitida por electrones en movimiento. Gas licuado de petróleo (GLP): Consiste en una mezcla de hidrocarburos livianos (principalmente propano y butano), que se obtienen de la destilación del petróleo y/o del tratamiento del gas natural. A presión y temperatura ambiente están en estado gaseoso.

28 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA Motonftas Mezcla de hidrocarburos líquidos, livianos, obtenidos de la destilación del petróleo y/o del tratamiento del gas natural, cuyo rango de ebullición se encuentra generalmente entre los 30-200 grados centígrados. Kerosén y Aerokerosen Es un combustible líquido constituido por la fracción del petróleo que se destila entre los 150 y 300 grados centígrados. El Turbo es un kerosén con un bajo punto de congelamiento.

29 BALANCE ENERGETICO NACIONAL Diesel Oil / Gas Oil: TIPOS DE ENERGÍA SECUNDARIA Combustible líquido que se obtienen de la destilación atmosférica del petróleo entre los 200 y 380 grados centígrados, es más pesado que el kerosén Fuel Oil: Es el residuo de la refinación del petróleo y comprende todos los productos pesados.

30 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA Coque Material sólido no fundible, de alto contenido de carbono, obtenido como resultado de la destilación destructiva del petróleo en refinerías o del carbón mineral en las coquerías. Gas de refinería Gas no condensable obtenido de la refinación del petróleo crudo. Consiste principalmente de hidrógeno, metano y etano usado en gran parte en el proceso propio de refinación.

31 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA Líquidos de Gas Natural: Mezclas de hidrocarburos líquidos que son extraídos del Gas natural mediante procedimientos de condensación y absorción y se clasifican de acuerdo a su presión de vapor en: condensados, gasolina natural y gas licuado de petróleo (GLP). Gas Natural Seco (gas distribuido por red): Se le denomina así a la mezcla residual de hidrocarburos gaseosos a la cual se le han extraído los líquidos o condensables, esta mezcla está compuesta principalmente por el Metano (CH 4 ).

32 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA Gas de coquería y altos hornos: Es el gas obtenido como producto secundario en el calentamiento intenso del carbón mineral o coque, en las coquerías y altos hornos. Está compuesto de monóxido de carbono, nitrógeno y pequeñas cantidades de hidrógeno y dióxido de carbono. Carbón vegetal: Es el combustible obtenido de la destilación destructiva de la madera, en ausencia de oxígeno, en las carboneras.

33 BALANCE ENERGETICO NACIONAL FUENTES DE ENERGÍA SECUNDARIA Alcohol (etanol y metanol): Biogás: Es el gas, principalmente metano, obtenido de la fermentación anaeróbica de desechos orgánicos. El etanol es un líquido incoloro que puede producirse por fermentación de materias vegetales con un alto contenido de azúcar, almidón o celulosa. El metanol es también un líquido incoloro que puede producirse a partir de diversas materias primas como la leña, desechos vegetales, metano, gas natural, carbón, etc.

34 BALANCE ENERGETICO NACIONAL TIPOS DE ENERGÍA SECUNDARIA Biodiesel: Es un combustible líquido obtenido de la transesterificación de aceites vegetales con un alcohol ligero, principalmente el metanol. Tiene propiedades similares a las del diesel del petróleo y puede ser utilizado en motores de combustión interna del ciclo diesel realizando pequeñas adecuaciones. Productos de la transformación de energías primarias, con considerable contenido energético, pero que no se utilizan como fuentes de energía; como: asfaltos, solventes, naftas, aceites y grasas, lubricantes, etc. Productos no energéticos:

35 BALANCE ENERGETICO NACIONAL

36 OFERTA

37 BALANCE ENERGETICO NACIONAL TRANSFORMACION

38 BALANCE ENERGETICO NACIONAL CONSUMO

39 BALANCE ENERGETICO NACIONAL PRIMARIA

40 BALANCE ENERGETICO NACIONAL SECUNDARIA

41 BALANCE ENERGETICO NACIONAL MUCHAS GRACIAS POR SU ATENCIÓN Ing. Fernando J. Chenlo fchenlo@fibertel.com.ar
