L A R C Latin American Research Center MINI DATA LOGGERS © 2004 Ing. Johnny Nahui Ortiz, Ph.D.

Presentación del tema: "L A R C Latin American Research Center MINI DATA LOGGERS © 2004 Ing. Johnny Nahui Ortiz, Ph.D."— Transcripción de la presentación:

1 L A R C Latin American Research Center MINI DATA LOGGERS © 2004 Ing. Johnny Nahui Ortiz, Ph.D. larcperu@terra.com.pe

2 L A R C Administración de Energía  La primera regla en la Administración de Energía es: “Si no lo puede medir, no lo puede administrar!”

3 L A R C Instrumentación para Auditorias Energéticas  Para obtener la mejor información para un programa exitoso de control de costos de energía, el auditor debe ejecutar algunas mediciones durante la auditoria.  El equipo necesario depende del tipo de equipos utilizados que consumen energía en la planta, y de las oportunidades de ahorro potencial de energía.  Por ejemplo, para el caso de recuperación de calor residual, el auditor debe efectuar varias mediciones de temperatura de aquellas fuentes potenciales de calor.

4 L A R C Desempeño de Sistemas Eléctricos Voltímetro- voltaje Amperímetro- corriente Vatímetro - potencia activa Medidor de F.P. - cos  Medidor de F.P. - cos  Analizador de redes- armónicos, flickers, etc. Luxómetro - niveles de iluminación Instrumentación para Auditorias Energéticas

5 L A R C Mediciones de Temperatura Termómetro Piranómetro de Superficie Termómetro Electrónico Portátil Termocupla Instrumentación para Auditorias Energéticas

6 L A R C Mediciones de Combustión Analizadores Orsat Analizadores de Combustión Temperatura, O 2, CO, CO 2, Algunas veces NO x, Partículas Instrumentación para Auditorias Energéticas

7 L A R C Velocidad de Aire Anemómetro - Vena deflectora Anemómetro - Vena rotatoria Tubo de Pitot Termocupla Térmica Anemómetro con Cableado Térmico Instrumentación para Auditorias Energéticas

8 L A R C Medición de Presión Manómetro Medidor de tiro forzado Medidor de Bourdon Instrumentación para Auditorias Energéticas

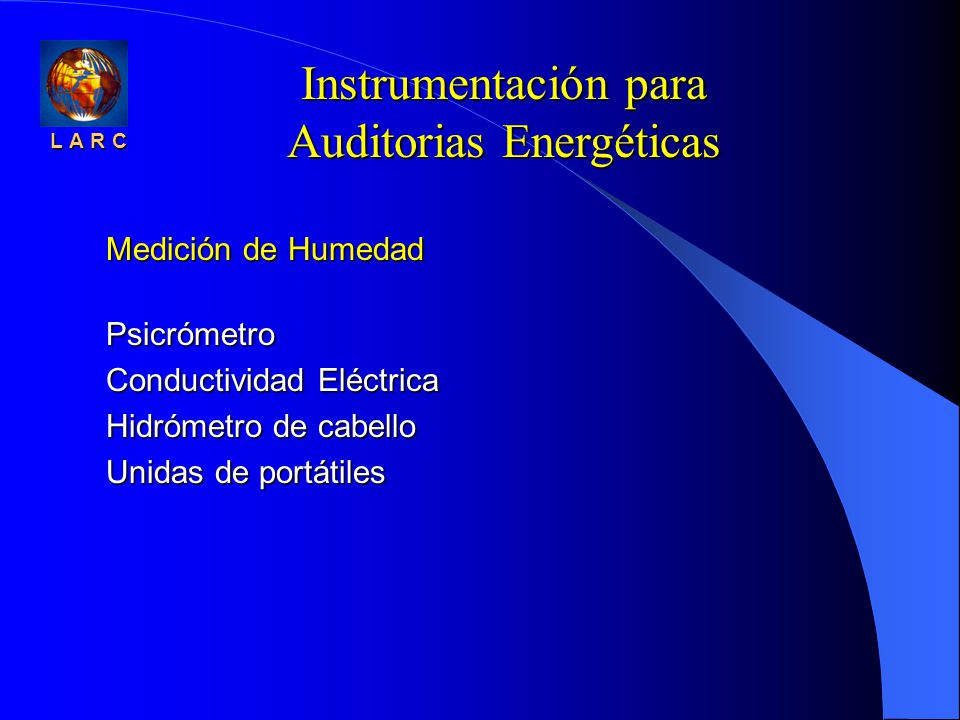

9 L A R C Medición de Humedad Psicrómetro Conductividad Eléctrica Hidrómetro de cabello Unidas de portátiles Instrumentación para Auditorias Energéticas

10 L A R C Equipo de medición infrarroja La temperatura real de un objeto puede ser obtenida mediante la medición de su radiación emitida. Sistema de cámara infrarroja Termógrafos infrarrojos Unidades portátiles Instrumentación para Auditorias Energéticas

11 L A R C Detectores de Fugas de Aire Comprimido Detectores ultrasónicos de fugas - Receptores ultrasónicos graduables Detectores de Fugas de Vapor Detectores de fugas ultrasónicos - Utilizados para trampas de vapor Instrumentación para Auditorias Energéticas

12 L A R C Aspectos de Seguridad  Seguridad – un aspecto crítico de cualquier auditoria energética.  Todo auditor debe tener conocimiento básico de equipos y procedimientos de seguridad.  Antes de recorrer una planta, los auditores deben ser orientados acerca equipos de seguridad y procedimientos especiales utilizados en la planta.  Los auditores nunca deben asumir un rol en el cual puedan dañarse a si mismo o a otras personas en las instalaciones de la planta.

13 L A R C Equipos de seguridad  Equipos de seguridad – una precaución vital para todo auditor energético.  Lentes protectores – normalmente una necesidad  Protector de ruidos – necesarios en instalaciones ruidosas o en áreas en donde se utilizan motores de alto caballaje para accionar ventiladores o bombas.  Zapatos de punta de acero y/o de tipo aislante (dieléctrico) – necesarios en instalaciones en donde se utilizan materiales pesados, calientes, filudos o peligrosos, así como mediciones eléctricas de cualquier tipo.

14 L A R C “Test”  Tanto el Tubo de Pitot o el Medidor de Bourdon pueden ser usados para medir velocidad de aire. A) Cierto B) Falso  La posición de la termocupla tiene escaso efecto en el registro de temperaturas. A) CiertoB) Falso  La temperatura de un objeto se puede obtener a partir de su radiación emitida. A) Cierto B) Falso

15 L A R C  Qué instrumento se utiliza para medir humedad relativa? A) Psicrómetro B) Piranómetro C) Termómetro Electrónico C) Termómetro Electrónico  Qué usuaria para hallar la cantidad de corriente eléctrica en un circuito CA? A) Megómetro B) Amperímetro C) Vatímetro D) Todas las anteriores C) Vatímetro D) Todas las anteriores “Test”

16 L A R C Accesorios para Auditorias Energéticas GeneralRango CostoNivel 1Nivel 2Nivel 3 Cinta de medición Rueda de Medición Disp. Ultrasónico de Med. Linterna Espejo de inspección Contador mecánico Cronómetro $ 5-30 $ 50-200 $ 40-200 $ 5-30 $5-20 $ 8-20 $ 20-50 EUURRUUEUURRUU ERREERRERREERR ERREERRERREERR E = Esencial R = Recomendado U = Util

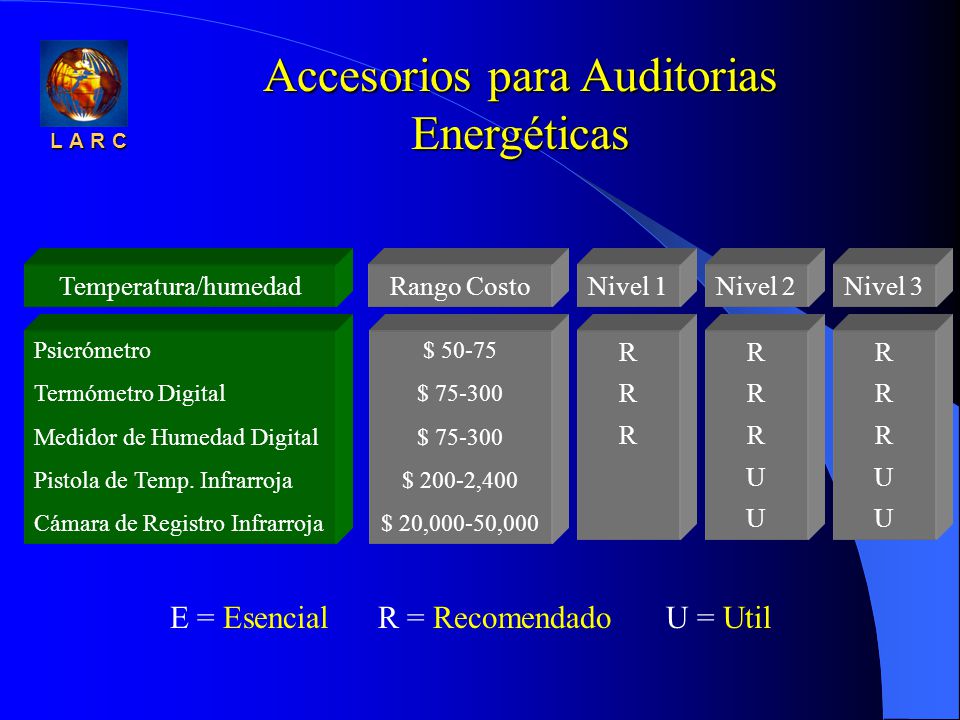

17 L A R C Temperatura/humedadRango CostoNivel 1Nivel 2Nivel 3 Psicrómetro Termómetro Digital Medidor de Humedad Digital Pistola de Temp. Infrarroja Cámara de Registro Infrarroja $ 50-75 $ 75-300 $ 200-2,400 $ 20,000-50,000 RRRRRR RRRUURRRUU RRRUURRRUU E = Esencial R = Recomendado U = Util Accesorios para Auditorias Energéticas

18 L A R C EléctricoRango CostoNivel 1Nivel 2Nivel 3 Voltímetro Digital Amperímetro tipo Pinza Vatímetro, Monofásico Vatímetro, Multi Fase Analiz. de Energía y Potencia Med. de Calidad de Energía $ 60-250 $ 75-300 $ 200-1,000 $ 800-2,000 $ 2,500-10,000 $ 5,000-15,000 RRRR UUU UUU RU RU E = Esencial R = Recomendado U = Util Accesorios para Auditorias Energéticas

19 L A R C IluminaciónRango CostoNivel 1Nivel 2Nivel 3 Med. Digital de Iluminación Monitor de Horas de Operac. Monitor de Ocupación $ 100-600 $ 100-200 $ 150-500 RERRERR EEEEEE E = Esencial R = Recomendado U = Util Accesorios para Auditorias Energéticas

20 L A R C Flujo de AireRango CostoNivel 1Nivel 2Nivel 3 Anemómetro Velocímetro Medidor de ducto $ 100-500 $ 300-800 $ 800-2,000 UUUU UUUUUU E = Esencial R = Recomendado U = Util Accesorios para Auditorias Energéticas

21 L A R C OtrosRango CostoNivel 1Nivel 2Nivel 3 Soplador de Compuerta Analizador de Combustión Orsat Analiz. de Combustión Electron. Tacómetro Optico Estetoscopio Regist. de Trampas de Vapor $ 1,000-2,000 $ 300-500 $ 700-3,500 $ 300-800 $ 50-200 $ 800-1,500 UURRUUURRU U ER UU ER U E = Esencial R = Recomendado U = Util Accesorios para Auditorias Energéticas

22 L A R C Software Análisis EnergéticoRango CostoNivel 1Nivel 2Nivel 3 Calculadora Electrónica Hoja de Cálculo Análisis de Iluminación Análisis de Motores / Batabase Análisis de Costos Vida Util Método de Simulación Edificios Simulación Edificios diaria Simulación Edificios horaria Simulación Solar/Térmica $ 10-100 $ 50-500 $ 0-2,000 $ 0-150 $ 0-500 $ 0-1,500 $ 500-2,000 $ 500-3,000 $ 200-1,000 RR URR U RRRRRURRRRRU REEERRRRREEERRRR E = Esencial R = Recomendado U = Util Accesorios para Auditorias Energéticas

23 L A R C Qué es un data logger?  Un data logger es un instrumento electrónico que registra mediciones (temperatura, humedad relativa, intensidad luminosa, on/off, abierto/cerrado, tensión, presión y eventos) a través del tiempo. Típicamente, data loggers son pequeños, dispositivos accionados por baterías que están equipados con un microprocesador, almacenador de datos y sensor. La mayoría de los data loggers utilizan software de seteo en una computadora personal para inicializar el data logger y observar los datos registrados.

24 L A R C En donde se usan los data loggers? Quiénes lo usan?  Los data loggers se utilizan en áreas remotas o en lugares que se desee la conveniencia de accionamiento por bateria para registrar las mediciones. Son ideales para aquellos involucrados con estudios de campo, monitoreo de transporte, pruebas de HVAC, fallas, estudios de calidad, investigación general, y aspectos educativos. Algunos data loggers son económicos y fáciles de usar. Los data loggers pueden ser utilizados en una amplia gama de aplicaciones. Su pequeño tamaño hace que los data loggers sean ideales para instalarlos en lugares que no obstruyan las actividades normales del proceso.

25 L A R C Cómo funciona un data logger?  Primeramente, el data logger es conectado al computador personal. Luego, el software de inicialización es utilizado para seleccionar los parámetros de registro (intervalos de muestreo, tiempo de arranque, etc.) e inicializar el data logger. El data logger es luego desconectado y posicionado en la ubicación deseada. El data logger registra cada medición y la almacena en su memoria conjuntamente con la fecha y hora. El data logger es luego reconectado al computador personal y el software es utilizado nuevamente para leer los datos y ver las mediciones como gráficas, mostrando el perfil en función al tiempo. Los datos tabulados pueden ser observados también o exportados a una hoja de cálculo para tratamiento posterior.

26 L A R C Qué es un data shuttle?  Un data shuttle es un dispositivo de “bolsillo” que puede ser utilizado para extraer datos o reinicializar múltiples data loggers y transportar así los datos a un computador personal, permitiendo que los data loggers permanezcan en su lugar para monitoreo o registro continuo. El data shuttle se conecta a una PC y se usa con el software de inicialización para leer y visualizar los datos.

27 L A R C Por qué los data loggers están reemplazando tantos otros registradores?  Es un efecto parecido al reemplazo de los antiguos discos LP por los CDs! Data loggers incorporan la última tecnología digital lo cual hace que sean más pequeños, menos costosos, más precisos y más confiables que otros registradores. Además, se obtienen los datos en formato PC lo cual permite análisis de datos, presentación y almancenamiento más convenientes. Data loggers no requieren de accesorios adicionales porque todos los datos se pueden observar directamente en una PC o laptop.

28 L A R C Por qué optar por data loggers en lugar de otro sistema de adquisición de datos?  Algunos sistemas de adquisición de datos requieren la instalación de tarjetas en una PC y la conexión y cableado al sensor. Estos sistemas operan permanentemente configurados, en aplicaciones on-line pero pueden resultar costosos y difíciles de implementar. Data loggers reducen significativamente el precio por canal de datos en la mayoría de aplicaciones y son significativamente más fáciles de implementar, y pueden ser ubicados en áreas en donde sistemas digitales permanentes no podrían alcanzar.

29 L A R C Qué buscar en un data logger?  Fácil de usar, confiabilidad, precisión y valor. Qué buscar en un proveedor de data loggers?  Experiencia en el tiempo, fábricación interna, amplia cartera de clientes, conocimiento, soporte pre y post-venta.

30 L A R C Aplicaciones Prácticas  Data loggers se están convirtiendo rápidamente en instrumentos de elección entre los auditores energéticos, técnicos e ingenieros de servicio responsables del diagnóstico y evaluación de sistemas HVAC, y el monitoreo del uso eficiente de la energía. Estos accesorios, relativamente de bajo costo, se vienen utilizando en varias industrias, desde aquellas grandes hasta las pequeñas, así como en los sectores residencial y comercial.

31 L A R C  Data loggers pueden ser efectivamente utilizados para recolectar información acerca de varios sistems incluyendo calefacción, ventilación y rendimiento de refrigeración, consumo y eficiencia energética, calidad de aire, demanda de potencia, equipos y demanda de iluminación. Aplicaciones Prácticas

32 L A R C  Dos estudios de caso serán revisados para ilustrar como los data loggers pueden ser utilizados como poderosas herramientas de diagnóstico para establecer una línea base, determinar las oportunidades de ahorro de energía, recomendar cambios en el sistema y medir los resultados. Aplicaciones Prácticas

33 L A R C Estudio de Consumo de Electricidad en Iluminación  El monitoreo del uso de iluminación es un paso importante en la evaluación de la demanda total de electricidad en una instalación. A través del uso de data loggers tipo "On/Off", esta clase de datos se puede obtener de manera sencilla. Los data loggers de iluminación “On/Off” utilizan un sensor que responde a la presencia o ausencia de luz. Cuando las luces están en uso, los data loggers registran el estado "ON" conjuntamente con la fecha y hora. Esta información es también registrada cuando las luces se encuentran apagadas, es decir en estado "OFF".

34 L A R C  Luego de analizar los datos, es fácil determinar el tiempo total de operación, el porcentaje de tiempo que las luces estuvieron en uso así como las horas punta de operación. Esta información puede ser utilizada para formular recomendaciones en los sistemas de iluminación, realizando estudios de línea base y post- reemplazo de unidades, y estimar la demanda de electricidad y el costo del consumo de electricidad. Estudio de Consumo de Electricidad en Iluminación

35 L A R C  En el presente estudio, se utilizó un data logger "On/Off" de iluminación para determinar el tiempo total que la iluminación fue utilizada en la habitación de un hotel, durante un período de una semana. El data logger fue ubicado dentro de una luminaria y dejado allí para que de manera “no invasiva” recolecte toda la información. Estudio de Consumo de Electricidad en Iluminación

36 L A R C  El gráfico inferior es un archivo de datos que plotea el comportamiento real de la iluminación. El estado "ON" es representado por el número 1, mientras que el estado "OFF" es mostrado como 0, en el gráfico. Estudio de Consumo de Electricidad en Iluminación

37 L A R C  Los datos son luego filtrados para producir un gráfico que muestre el uso de iluminación promedio como porcentaje diario. Estudio de Consumo de Electricidad en Iluminación

38 L A R C  Un análisis más detallado del gráfico “Daily Light Usage %” muestra que en 5/5/97 las luces se utilizaron el 17% del día (4.08 horas). En 5/7/97, las luces fueron utilizadas el 53% del tiempo (12.72 horas). Utilizando esta información en hojas de cálculo, conjuntamente con los vatios de las luminarias y el costo de energía por kWh, es fácil determinar el costo total de electricidad referida al uso de iluminación.  Vatios Luminaria/1000 x Costo por kWh = Costo por hora Estudio de Consumo de Electricidad en Iluminación

39 L A R C  A modo de ejemplo, asumamos una bombilla incandescente de 100 watts. Si este vatiaje es dividido por 1000, se obtiene que la bombilla consume 0.1 kW de potencia para operarar. Si multiplicamos esto por el costo de energía ($0.08 por kWh, por ejemplo) obtenemos que cuesta $0.008, por hora, operar esta bombilla. De modo que, para las 12.72 horas que la luz estuvo prendida el 5/7/97 (ver gráfico “Daily Light Usage %”), el costo total de electricidad fue cerca de $0.10. Estudio de Consumo de Electricidad en Iluminación

40 L A R C  Aunque los $0.10 no parecieran mucho inicialmente, el costo total se incrementa significativamente, especialmente en el monitoreo de un edificio con cientos de luces durante un año. De vuelta al gráfico “Daily Light Usage %”, si se tomar un porcentaje promedio del uso diario de todo el sistema durante una semana (del 5/1 al 5/7), obtenemos que esta bombilla de 100 watts fue utilizada 32% del tiempo o 53.76 horas durante la semana.  (7 dias x 24 hrs = 168 hrs), 168 x 32% = 53.76 hrs, o 53.76 hs por semana /7 dias por semana = 7.68 hrs por dia Estudio de Consumo de Electricidad en Iluminación

41 L A R C  Sabiendo que el uso promedio por dia es 7.68 horas, observamos que el costo total promedio por dia es $0.06 (7.68 horas x $0.008 por kWh = $0.06). El costo anual por operar esta bombilla es $21.90.  $0.06 por dia x 365 dias = $21.90 costo anual total Estudio de Consumo de Electricidad en Iluminación

42 L A R C  Si estimamos que el uso es mas o menos el mismo, en cada uno de las 150 habitaciones de este hotel, entonces el costo total de operar una bombilla de 100 Watt en cada una de las habitaciones es $3,285.00 por año. Qué tal si cada luminaria tuviera realmente dos bombillas? En ese caso el costo total se elevaria a $6,570 por año. Es fácil observar que $0.06 por día pueden, rápidamente, incrementarse a mucho más. Estudio de Consumo de Electricidad en Iluminación

43 L A R C  Mediante el acceso a este tipo de datos y la capacidad de visualizar, analizar e imprimirlos, formulando recomendaciones e identificando oportunidades para el ahorro de energía, con lo cual los cambios resultan más fáciles. Simplemente reemplazando las bombillas de 100 Watt con unidades de 75 Watt, resultarían en 25% de ahorro en el costo total de iluminación en el edificio. El cambio a bombillas de alta eficiencia energética contribuiría también a reducir el consumo de energía sin sacrificar requerimientos de iluminación (lumenes). Aunque este estudio de iluminación se basa en promedios, un escenario más preciso acerca del consumo de electricidad en iluminación puede ser obtenido mediante el monitoreo de cada habitación y luminaria para determinar el consumo real y el costo de operación. Estudio de Consumo de Electricidad en Iluminación

44 L A R C  Los data loggers de iluminación "On/Off" son solo uno de los múltiples data loggers de “estado” que están disponibles. Existen data loggers de Motor "On/Off" diseñados para monitorear y registrar el uso del motor y del ventilador. Los compresores y las bombas pueden también ser monitoreadas con estos data loggers. Cierre de contactos, switches de relees pueden ser monitoreados con información de operación total. Los data loggers de “estado" son una herramienta invalorable para recolectar información de operación total y datos de consumo que de otra forma serían inadvertidos. Estudio de Consumo de Electricidad en Iluminación

45 L A R C Monitoreo de Calidad de Aire  La calidad del aire y rendimiento de los sistemas de ventilación pueden ser también monitoreados a través del uso de data loggers. Las lecturas de temperatura para los ductos de suministro y retorno pueden ser comparadas para ayudar a identificar problemas de desbalance de aire. Los niveles de CO 2 y los datos de humedad relativa pueden también ser obtenidos para evaluar la calidad del aire. El rendimiento de los sistemas de calefacción y aire acondicionado pueden ser monitoreados y analizados, objetivamente.

46 L A R C  Varios data loggers se encuentran disponibles con sensors internos de temperatura y humedad relativa (HR). Otros, con capacidad de ingreso externo, pueden ser usados con sensores de externos de temperatura, HR y CO 2 para ubicación en lugares de difícil acceso. Híbridos de estos dos tipos de data loggers también están disponibles. Ellos ofrecen sensores internos así como la capacidad de acoplar sensores externos, para incrementar aún más la capacidad de monitoreo. Monitoreo de Calidad de Aire

47 L A R C  Los sensores externos de temperatura pueden ser ubicados dentro de ductos de aire, y adjuntos a serpentines de calentamiento y tuberias para registros más precisos. Lecturas de temperature y HR pueden ser efectuadas dentro y fuera de las instalaciones para efectos comparativos. Los niveles de CO 2 pueden ser monitoreados cuando las instalaciones están ocupadas y desocupadas para evaluar el sistema de ventilación. Mediante la recolección simultánea de datos de varios puntos, información valiosa acerca del rendimiento global del sistema puede ser obtenida y analizada para ayudar a identificar oportunidades de ahorro de energía en espacios ventilados inapropiadamente. Monitoreo de Calidad de Aire

48 L A R C  En el presente estudio, un data logger con sensores internos y capacidades externas fue utilizado para monitorear y registrar datos de temperatura, humedad relativa (HR) y CO 2 en un ambiente de oficina, durante el perido de una semana. La oficina es de aprox. 4,000 pies cuadrados y esta ocupada por 20 personas de manera diaria, de Lunes a Viernes desde las 8:00AM hasta las 5:00 PM. Existe una unidad de ventilación para abastecer esta parte del edificio. El edificio en si, es una estructura convertida, con cuatro compartimientos de simiar forma y tamaño. Este estudio se concentra solo en el espacio de oficina. Monitoreo de Calidad de Aire

49 L A R C  Los datos de temperatura y RH fueron recolectados por los sensores internos del data logger. Un sensor externo de CO 2 fue utilizado para recolectar información del dióxido de carbono. El sensor de CO 2 está diseñado con una salida que proporciona una señal de tensión en CC que corresponde a la cantidad de dióxido de carbono en el aire. Un simple cable de tensión fue utilizado para conectar esta salida al ingreso de datos externos en el data logger. Monitoreo de Calidad de Aire

50 L A R C  El data logger luego fue programado para monitorear y registrar los datos de todos los 3 canales (Temperatura, HR y Tensión), en intervalos de 30 minutos, simultaneamente. Luego de activados, el registrador de CO 2 y el data logger fueron ubicados en el área de la oficina y dejados para recolectar los datos, de manera “no invasiva” durante el periodo del estudio. Luego de terminado, el data logger fue recuperado y los datos fueron descargados del data logger al computador. Los datos fueron ploteados y los resultados del estudio se muestran en los gráficos siguientes. Monitoreo de Calidad de Aire

51 L A R C  Los datos de temperatura se muestran a continuación. El período muestra que el data logger empezó a tomar datos el 5/10/00 a las 6:00 AM y continuó hasta que el data logger fue detenido a las 6:00 AM del 5/17/00. Monitoreo de Calidad de Aire

52 L A R C  El gráfico también muestra que las condiciones de temperatura permanecieron relativamente uniformes durante los siete dias. Las temperaturas se elevaron desde las 6:00 AM hasta las 5:00 PM, todos los dias, cuando empezaron a disminuir. El termostato en la oficina fue programado con estos mismos parámetros de seteo en tiempo y temperatura, lo cual fue verificado por este gráfico. Monitoreo de Calidad de Aire

53 L A R C  El siguiente gráfico muestra los datos de humedad relativa que fueron también monitoreados y registrados durante el estudio. Monitoreo de Calidad de Aire

54 L A R C  Mediante el análisis de los datos de temperatura y HR en estos gráficos, un escenario global de las condiciones de climatización empieza a tomar forma. Información valiosa acerca de la ventilación, acondicionamiento y/o calefacción de las instalaciones puede ser analizada. Estrategias del tipo “setback” pueden ser monitoreadas y verificadas, y sólidos datos tabulados y gráficos pueden ser presentados al formular recomendaciones para reemplazos y cambios en el sistema. Monitoreo de Calidad de Aire

55 L A R C  El gráfico siguiente muestra los datos registrados por el sensor de CO 2 utilizando el canal de ingreso de datos externos del data logger. Monitoreo de Calidad de Aire

56 L A R C  Debemos notar que en el gráfico anterior los datos son realmente ploteados a escala en incrementos de tensión en lugar de CO 2. Es fácil convertir estas lecturas de tensión en registros de CO 2 (ppm) que realmente estamos buscando. De acuedo a las especificaciones de los fabricantes del sensor de CO 2, 1 mV = 1 ppm (CO 2 ). Luego, en el gráfico anterior, 1 volt = 1,000 ppm, 2 volts=2,000 ppm, etc...  El archivo de datos puede ser exportado a otras hojas de cálculo en donde se pueden utilizar fórmulas para convertir en unidades apropiadas los datos de tensión para cada tipo de sensor-transductor utilizado. (psi, cfm, mph, pH, etc...) Monitoreo de Calidad de Aire

57 L A R C  El gráfico “Office Study - CO 2 ” revela información interesante acerca de los niveles de CO 2 así como la ocupación de las oficina. Notece que el 5/10/00 a las 7:00 AM los niveles de CO 2 empiezan a incrementarse. La lectura de CO 2 en ese momento es 550-575 ppm. Los niveles continuan incrementandose hasta que alcanzan el pico en 1350 ppm a las 5:30 PM, cuando la gente está abandonando el edificio al final de la jornada. Gradualmente, en en transcurso de la noche y en las horas de la mañana del 5/11, el nivel de CO 2 desciende hasta 625 ppm. Monitoreo de Calidad de Aire

58 L A R C  Un patrón similar se repite el Jueves y Viernes (5/11 y 5/12). Pero, si se examina el gráfico en detalle, se ve que desde las 6:00PM del Viernes (5/12) hasta las 7:00AM del siguiente Lunes (5/15), el nivel de CO 2 continua descendiendo y permanece en 600 ppm. Esto se produce en el fin de semana durante el cual el edificio no está ocupado. De vuelta al gráfico “Temperature Data”, se observa también que la temperatura de las instalaciones fueron generalmente menores a las del período de fin de semana. Monitoreo de Calidad de Aire

59 L A R C  Luego de terminado el estudio y el análisis de los datos recolectados, los ingenieros del edificio ensayaron diferentes métodos para reducir el nivel de CO 2 a un nivel más apropiado. En primer lugar, el ventilador se seteo para que opere todo el día. El monitoreo de esta medida mostró que tenía poco efecto en la reducción de niveles de CO 2. Eventualemente, se decidió que economizadores deberían ser instalados para controlar apropiadamente el flujo de aire de ingreso y salida del edificio. El monitoreo post-instalación mostró que los niveles de CO 2 son ahora aceptables. Monitoreo de Calidad de Aire

60 L A R C  Estos estudios son solo una pequeña muestra de las múltiples formas en las cuales los data loggers pueden monitorear y verificar oportunidades de ahorro de energía e impacto ambiental.  En el estudio de iluminación On/Off, la importancia de contar con datos precisos durante todo el período de evaluación para determinar los costos de energía es evidente. Una vez que los datos "On/Off" han sido recolectados and evaluados, es fácil formular recomendaciones para cambios en la instalación y observar donde se encuentran las oportunidades para ahorro de energía y costos de operación. Luego de efectuados los cambios, estudios post-reemplazos pueden ser efectuados para verificar que los ahorros se han obtenido efectivamente. Aplicaciones Prácticas

61 L A R C  El estudio de calidad de aire muestra cuan fácil es utilizar data loggers para recolectar datos de información climática durante 24 horas. Datos nocturnos y de fin de semana fueron monitoreados y las estrategias de seteo y “setback” fueron verificadas. El análisis de los datos de CO 2 condujeron a cambios en el sistema de ventilación y a la instalación de equipos necesarios para el control de flujo de aire. Aplicaciones Prácticas

62 L A R C  Los data loggers son instrumentos excelentes para la recolección de información acerca del rendimiento de varios sistemas energéticos. Las capacidades de de sensores externos para los data loggers abren múltiples posibilidades para una gran variedad de estudios. El monitoreo de CO 2 es solo un ejemplo. Existen medidores de presión, transformadores de corriente CA, condicionadores de señal, sensores- transductores de flujo y muchos otros tipos de equiposa que pueden ser monitoreados con data loggers. Además, con monitoreo continuo (non-stop), durante las 24 horas, collección de datos “no- invasiva” y “desantedida” es posible. Aplicaciones Prácticas

63 L A R C  Cambios en los eventos y condiciones de los sistemas energéticos que de otra forma podrían pasar inadvertidos pueden ahora se detectados y "capturados" para análisis y evaluación posterior. Los datos pueden ser almacenados, visualizados e impresos fácilmente. Los data loggers pueden ser ubicados de manera “no invasiva” y en lugares de difícil acceso para recolectar datos cuando no estemos presentes. Mediante el uso de data loggers para monitorear y recolectar información, podemos dedicar más tiempo a analizar y evaluar datos, e implementar cambios que tendrán un efecto positivo en el rendimiento global del sistema energético. Aplicaciones Prácticas

64 L A R C HOBO ® Data Loggers - DEMO
