1 BOMBEO SOLAR 07 Marzo 2013

2 01 Bombeo Solar / ¿Qué es? ¿ QUÉ ES EL BOMBEO SOLAR? El bombeo solar es la propulsión de bombas con la energía generada por el parque solar fotovoltaico

3 01 Bombeo Solar / Solución Power Electronics

4 01 Bombeo Solar / Solución Power Electronics
Variador SD700SP Seccionador AC Seccionador DC Fusibles DC Fusibles AC Conexiones

5 01 Bombeo Solar / Modos de operación
AISLADO: SD700SP está conectado sólo al parque fotovoltaico y genera la potencia necesaria para propulsar el motor de la bomba. El arranque del motor dependerá de la potencia mínima de operación del sistema. ASISTIDO: SD700SP está conectado al parque FV y a la red simultáneamente. El aporte fotovoltaico se aprovecha integralmente. SÓLO RED: SD700SP opera sólo con conexión a la red durante el bombeo nocturno y durante labores de mantenimiento del parque FV. En ninguno de los casos el parque FV interactúa con la red eléctrica debida al puente de diodos unidireccional existente.

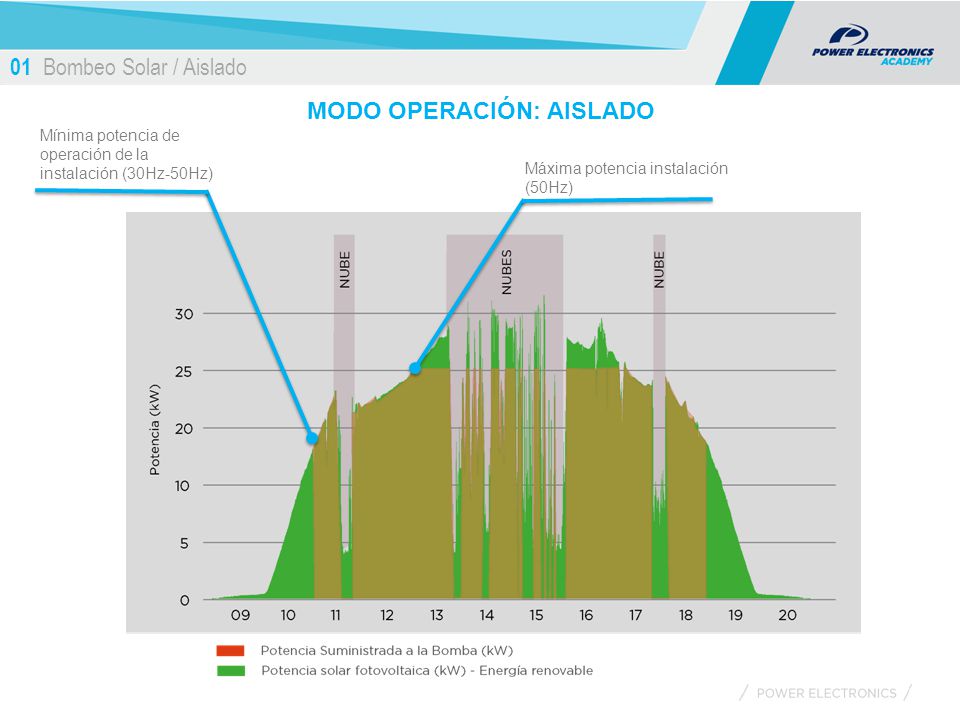

6 MODO OPERACIÓN: AISLADO
01 Bombeo Solar / Aislado MODO OPERACIÓN: AISLADO Mínima potencia de operación de la instalación (30Hz-50Hz) Máxima potencia instalación (50Hz)

7 LAS CURVAS DE LA BOMBA Y EL SISTEMA DETERMINAN EL ARRANQUE
01 Bombeo Solar / Aislado LAS CURVAS DE LA BOMBA Y EL SISTEMA DETERMINAN EL ARRANQUE Q (m3) Altura (bar) Q (m3) Altura (bar) CURVA -A CURVA -B 50 Hz 50 Hz 40 Hz 40 Hz Altura Min. 30 Hz 30 Hz 20 Hz Altura Min. Curvas con gran pendiente ofrecen buena regulación Curvas planas ofrecen peor regulación Mejor regulación genera mayor ahorro El ahorro energético está limitado por el rango de regulación ANÁLISIS INDIVIDUAL DE CADA INSTALACIÓN 7

8 MODO OPERACIÓN: ASISTIDO
01 Bombeo Solar / Asistido MODO OPERACIÓN: ASISTIDO

9 POWER ELECTRONICS agradece su atención Mas información en:
