dispositivos semiconductores

Presentación del tema: "dispositivos semiconductores"— Transcripción de la presentación:

1 dispositivos semiconductores
Presentación. dispositivos semiconductores

2 Presentado por: pablo perafán wilkin flores presentado a: inge
Presentado por: pablo perafán wilkin flores presentado a: inge. Julián dorado curso de automatización.

3 DISPOSITIVOS SEMICONDUCTORES
TEMAS: Fototransistores Opto aisladores Generadores de señal Frecuencímetro Celdas solares Diodos de barrera schottky Diodos varactores Diodos túnel Pantallas de cristal liquido

4 ¿¿ PARA QUE SIRVE..??

5 FOTOTRANSISTOR RECEPTOR FRENTE AL EMISOR

6 FOTOTRANSISTOR Efectos fotoeléctricos
Un transductor fotoeléctrico es aquel Que responde al estímulo de la luz, generando voltaje o corriente eléctrica

7 ¿PARA QUE SIRVE EL DETECTOR FOTOTRANSISTOR?
AMPLIFICADOR DE CORRIENTE CONTROLADO POR CORRIENTE

8 ¿COMO FUNCIONA EL DETECTOR FOTOTRANSISTOR?
CUANDO LA RADIACIÓN INCIDE EN LA UNIÓN SE CREAN PARES HUECO- ELECTRÓN EN LA REGIÓN DE DESALOJO, FLUYENDO UNA CORRIENTE EN EL CIRCUITO

9 SENSIBILIDAD LUMÍNICA DEL FOTOTRANSISTOR EN FUNCIÓN DE LA LONGITUD DE ONDA DE LA RADIACIÓN RECIBIDA

10 CURVAS CARACTERÍSTICAS DE UN FOTOTRANSISTOR

11

12 CIRCUITO PRÁCTICO

13 FRECUENCÍMETRO ¿PARA QUE SIRVE? Instrumento digital diseñado
Para medir y presentar en forma digital una variable de frecuencia de la corriente eléctrica.

14 FRECUENCÍMETRO

15 Aparte de la función principal de medir frecuencia de una señal eléctrica, el Frecuencímetro mide indirectamente por ejm. Velocidad Flujo

16 ¿COMO FUNCIONA? CREACIÓN DE UN FRECUENCÍMETRO (0-9Hz)

17 Diagrama en bloques

18 BLOQUE CONFORMADOR DE LA SEÑAL DE ENTRADA

19 Bloque contador. (a) etapa de disminución de impedancia (b) Circuito contador.

20 Esquema del bloque memoria.

21 Bloque display Integrado 74HC4511, transforma el número en binario al código de siete segmentos del display.

22 Bloque patrón temporal

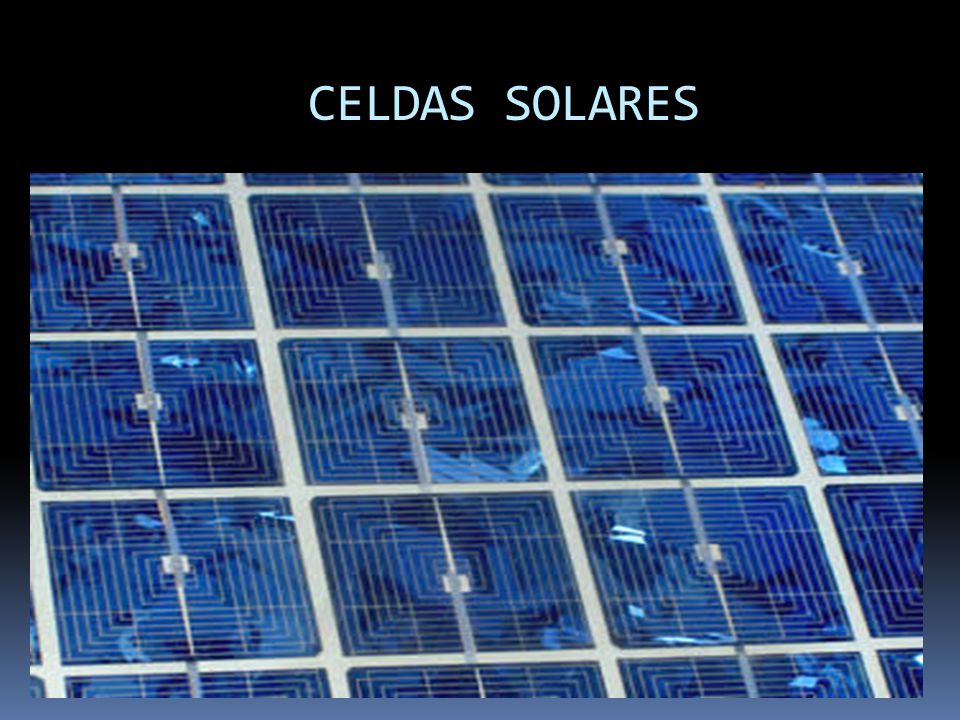

23 CELDAS SOLARES

24 ¿PARA QUE SIRVE? Dispositivos que convierten energía solar en electricidad

25 ¿CÓMO FUNCIONA? La forma más común de las celdas solares se basa en el efecto fotovoltaico

26 Dopaje En la producción de celdas solares al silicio se le introducen átomos de impurezas Un átomo del silicio tiene 4 electrones de valencia , que enlazan a los átomos adyacentes

27 Grafica de Dopaje

28 Naturaleza dela luz

29

30 característica el voltaje de la célula no depende de su tamaño, y sigue siendo bastante constante con el cambio de la intensidad de luz

31 Corriente con respecto a la intensidad de la luz y el área del material

32 Voltage con respecto a la intensidad de la luz y el área del material

33 Voltage y corriente con respecto a la temperatura y tiempo

34 Construcción de una celda solar de oxido cuproso
Materiales: Un trozo de lámina de cobre de 30 por 30 cm, que no sea ni muy grueso ni muy delgado. Aunque funcionará con lo que encuentres. Dos clips tipo "quijada de caimán". Un tester bien sensible o un microamperímetro. Puedes usar los medidores de corriente de los radioreceptores antiguos. Una hornilla eléctrica que cuando se caliente, su resistencia se vuelva roja. Una botella de plástico descartable o un frasco de vidrio de boca ancha. Sal de mesa. Agua limpia. Papel de lija o cepillo de cerdas de alambre para taladro eléctrico. Tijeras para cortar metal.

35 Como se construye la celda solar
Se corta un pedazo de lámina del tamaño de la hornilla. Luego colocamos la lámina sobre el calentador y hacemos que caliente al máximo.

36 celda solar de oxido cuproso

37 DIODO DE BARRERA SCHOTTKY

38 ¿PARA QUE SIRVE? ESTOS DIODOS ESTÁN DESTINADOS A FORMAR PARTE DE LAS ETAPAS MODULADORAS , DEMODULADORAS , MEZCLA Y LIMITACIÓN DE SEÑALES

39 ¿COMO FUNCIONA? Dispositivo semiconductor “portador mayoritario”

40 Diagrama de bandas antes del contacto

41 Metal y semiconductor en contacto circuito abierto

42 Polarización inversa

43 Polarización directa

44 PARA QUE SIRVE Circuitos osciladores de alta frecuencia
DIODO TUNEL PARA QUE SIRVE Circuitos osciladores de alta frecuencia

45 ¿COMO FUNCIONA? CONFORME SE LA VA AUMENTANDO UNA TENSIÓN APLICADA EN SENTIDO DIRECTO

46 ¿¿PARA QUE SIRVE UN OPTO AISLADOR??.
transmitir información entre circuitos conmutadores aislados eléctricamente uno del otro. Este aislamiento(aislamiento galvánico). los opto aisladores son más necesarios en situaciones donde se desea protección contra altos voltajes y aislamiento de ruidos.

47 ¿COMO FUNCIONA UN OPTO AISLADOR??
Es un dispositivo de emisión y recepción de luz que funciona como un interruptor excitado mediante la luz. La mencionada luz es emitida por un diodo led , que satura un componente opto electrónico, normalmente en forma de fototransistor. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptor cuya conexión entre ambos es óptica.

48 CARACTERISTICAS DE OPTO-AISLADORES

49 ¿¿PARA QUE SIRVE EL GENERADOR DE SEÑAL??
Es un equipo electrónico utilizado para producir señales, se utiliza para obtener señales periódicas, señales dependiente del tiempo con unas características determinadas de frecuencia, amplitud y forma. Sus principales campos de aplicación son comunicaciones, telemetría, sintetizadores de música electrónica y verificación y calibración de instrumental de laboratorio.

50 ¿COMO FUNCIONA UN GENERADOR DE SEÑAL?

51 ¿PARA QUE SIRVE UN DIODO VARACTOR?
El diodo varactor, depende de la tensión inversa q se le proporcione en la unión p n para q pueda funcionar como un capacitor. Al aumentar dicha tensión, aumenta la anchura de barrera. disminuyendo así la capacidad del diodo. De este modo se obtiene un condensador variable controlado por tensión.

52 ¿COMO FUNCIONA UN DIODO VARACTOR?
A máxima capacitancia del varactor se presenta con voltajes de polarización cero, cuando la capa de agotamiento es más delgada. Cuanto más alto es el voltaje inverso aplicado, más estrecha es la capa de agotamiento y por lo tanto, la capacitancia disminuye.

53 GRAFICA

54 ¿PARA QUE SIRVE UNA PATALLA DE CRISTAL LIQUIDA?
Los Displays de Cristal Líquido alfanuméricos se usan en multitud de dispositivos, en los que sólo se necesita representa texto.

55 ¿COMO FUNCIONA UNA PANTALLA DE CRISTAL LIQUIDA?
Aspecto físico. Alimentación. Caracteres del LCD Memoria del LCD: 1) DD RAM 2) DG RAM.
