1 TRANSFORMACIONES ISOMÉTRICAS.
Unidad IV : Geometría TRANSFORMACIONES ISOMÉTRICAS.

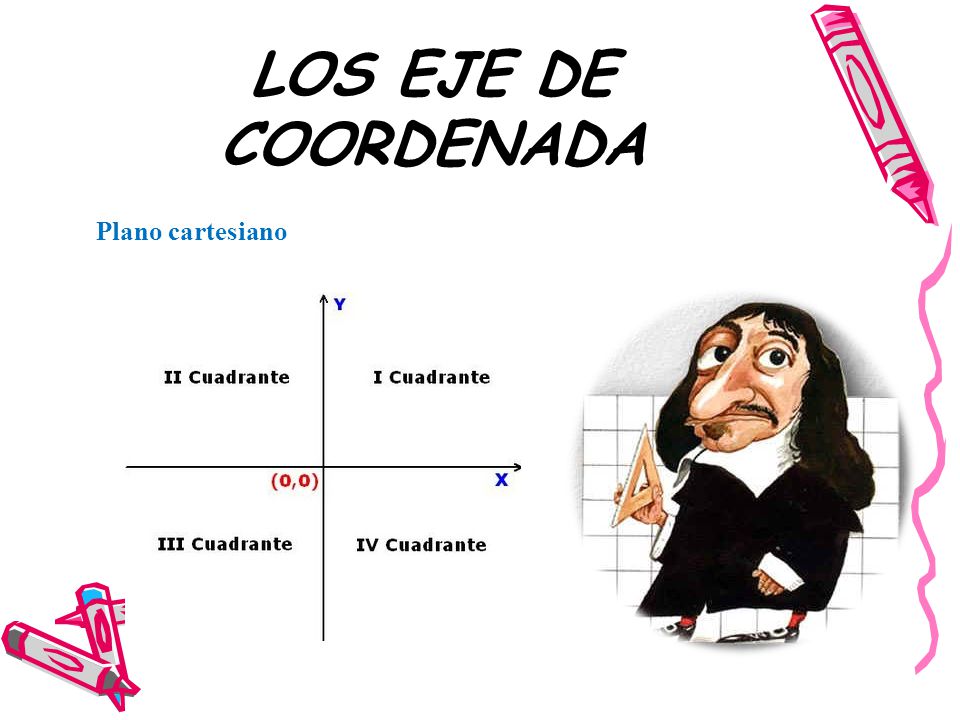

2 LOS EJE DE COORDENADA Plano cartesiano

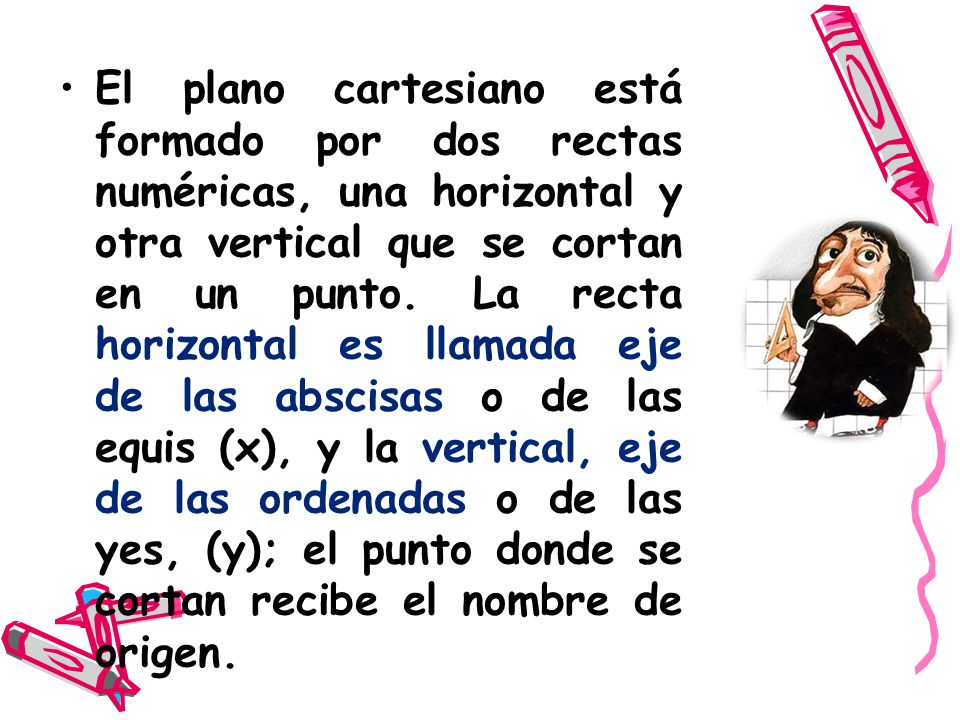

3 El plano cartesiano está formado por dos rectas numéricas, una horizontal y otra vertical que se cortan en un punto. La recta horizontal es llamada eje de las abscisas o de las equis (x), y la vertical, eje de las ordenadas o de las yes, (y); el punto donde se cortan recibe el nombre de origen.

4 Localización de un punto en el plano cartesiano
ubicación del punto (4,3) A) B(-3,4) B) C(1,1) C) D(-2,-4)

5 Isometría Origen griego ISO = MISMO METRIA = MEDIR IGUAL MEDIDA

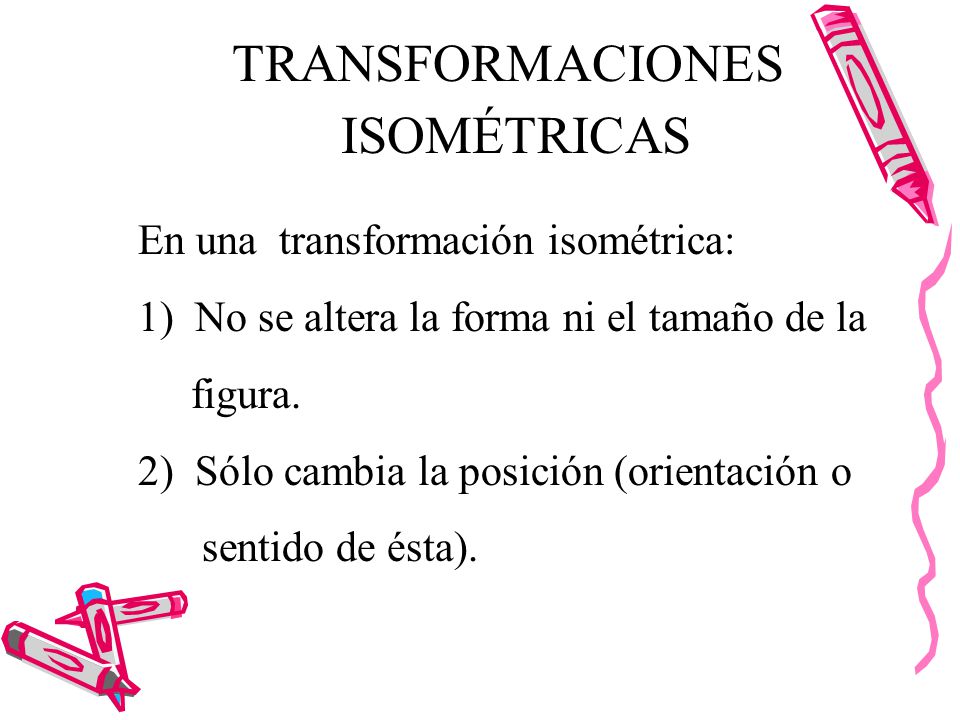

6 TRANSFORMACIONES ISOMÉTRICAS En una transformación isométrica:
1) No se altera la forma ni el tamaño de la figura. 2) Sólo cambia la posición (orientación o sentido de ésta).

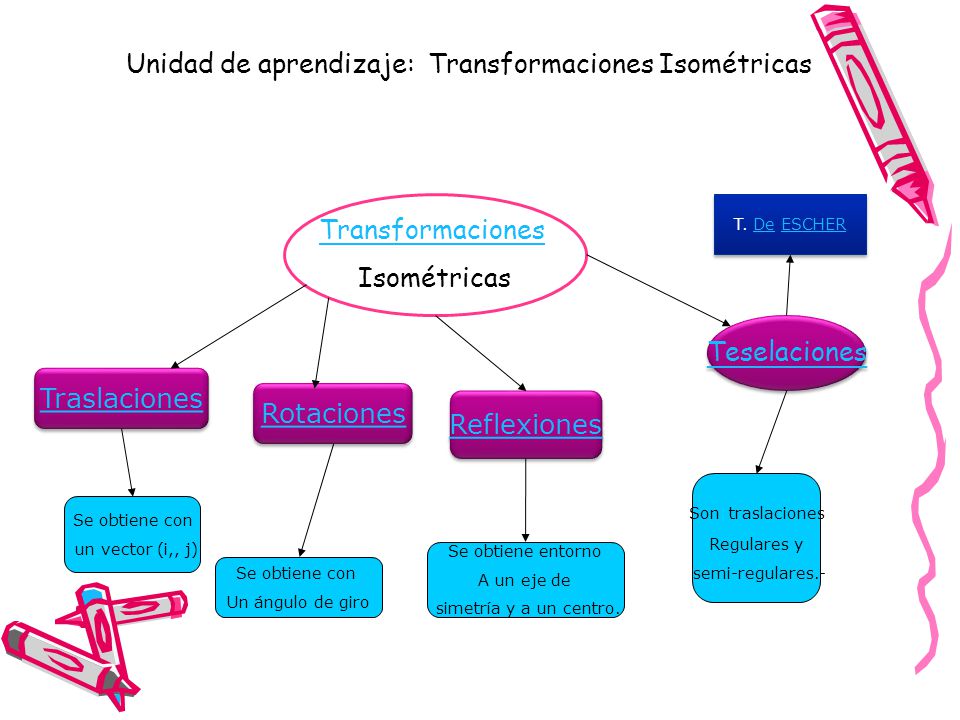

7 Unidad de aprendizaje: Transformaciones Isométricas
T. De ESCHER Teselaciones Traslaciones Rotaciones Reflexiones Son traslaciones Regulares y semi-regulares.- Se obtiene con un vector (i,, j) Se obtiene entorno A un eje de simetría y a un centro. Se obtiene con Un ángulo de giro

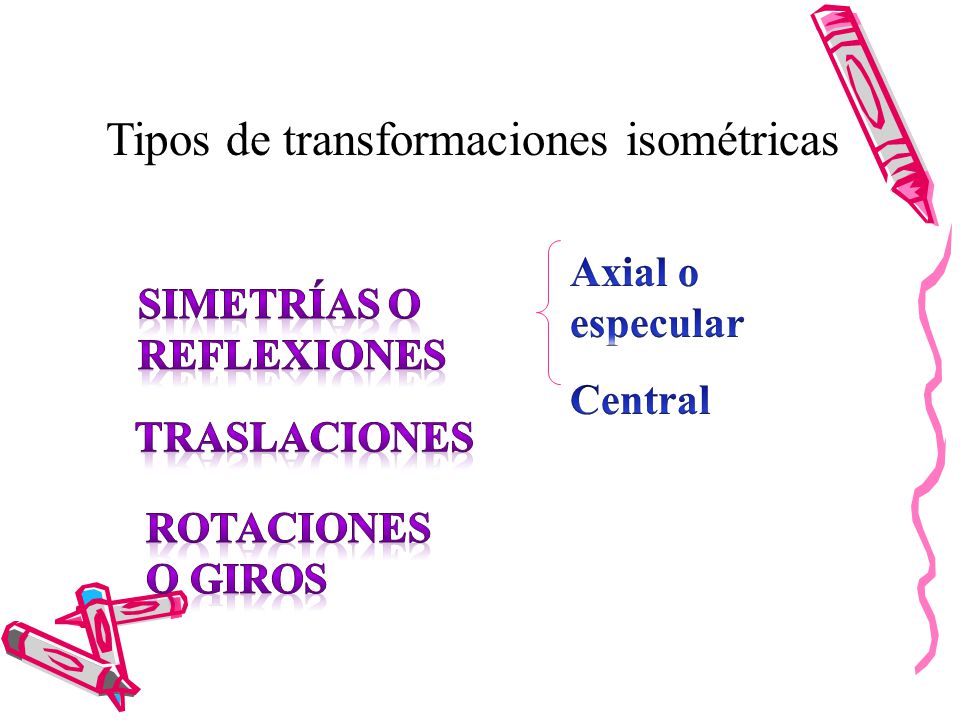

8 Tipos de transformaciones isométricas
Axial o especular Central Simetrías o reflexiones Traslaciones Rotaciones o giros

9

10 Ejemplos de transformaciones isométricas en la naturaleza.-

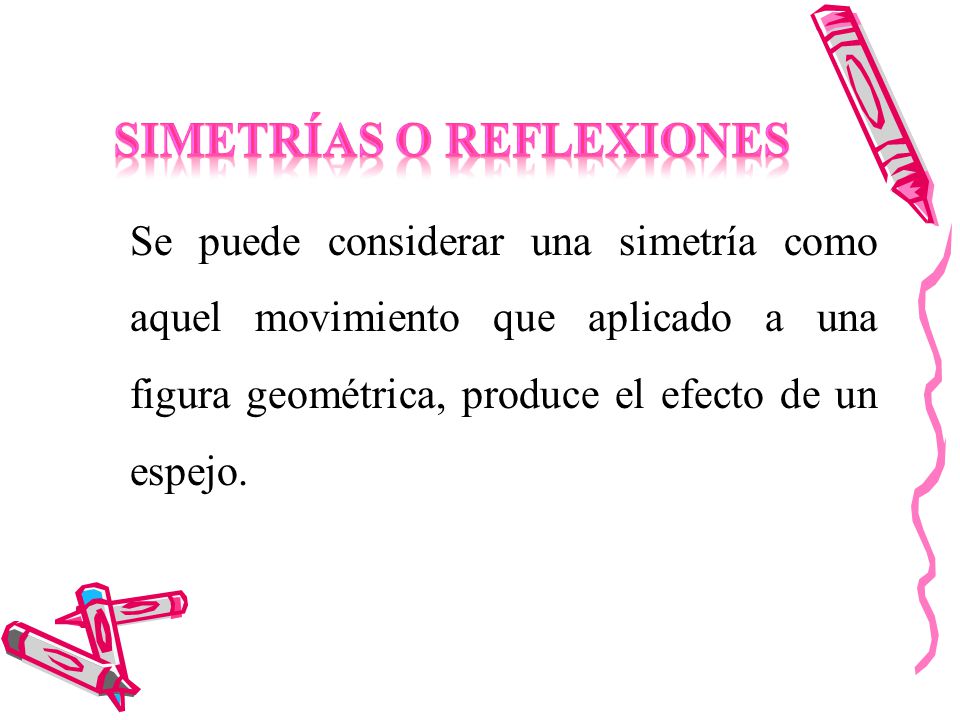

11 Simetrías o reflexiones
Se puede considerar una simetría como aquel movimiento que aplicado a una figura geométrica, produce el efecto de un espejo.

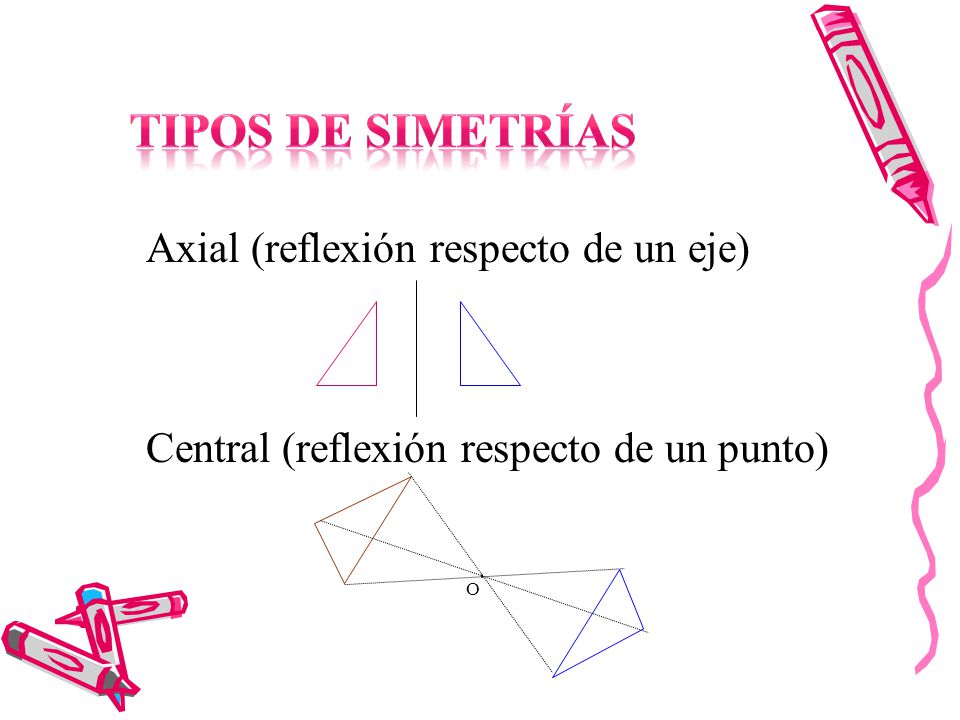

12 Tipos de simetrías Axial (reflexión respecto de un eje)
Central (reflexión respecto de un punto) O

13 Cada punto y su imagen o simétrico equidistan del eje de simetría.

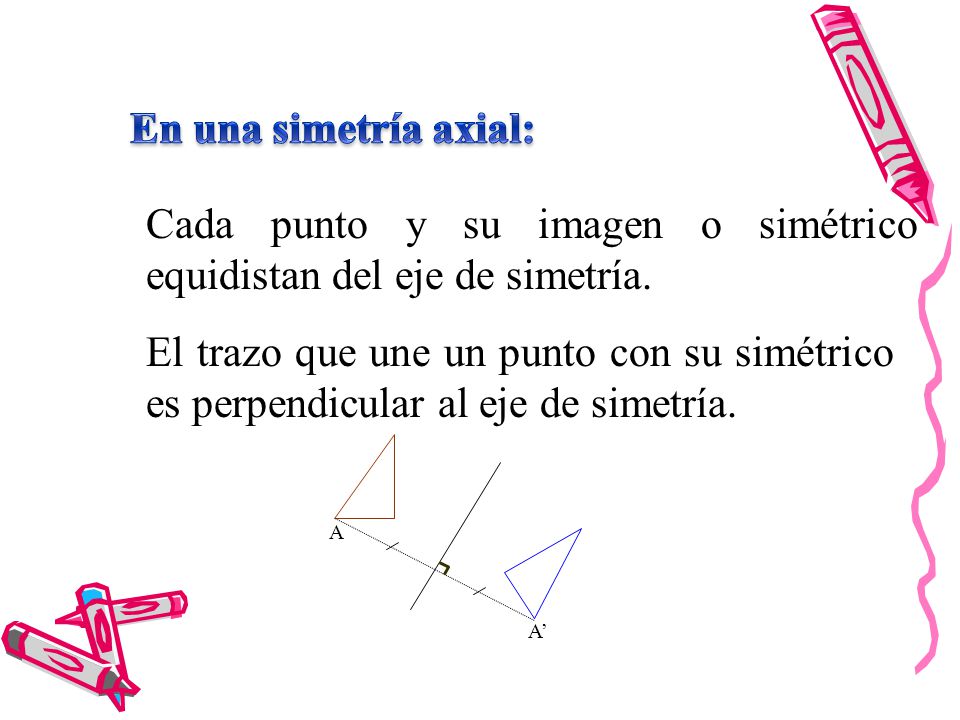

En una simetría axial: Cada punto y su imagen o simétrico equidistan del eje de simetría. El trazo que une un punto con su simétrico es perpendicular al eje de simetría. A A’

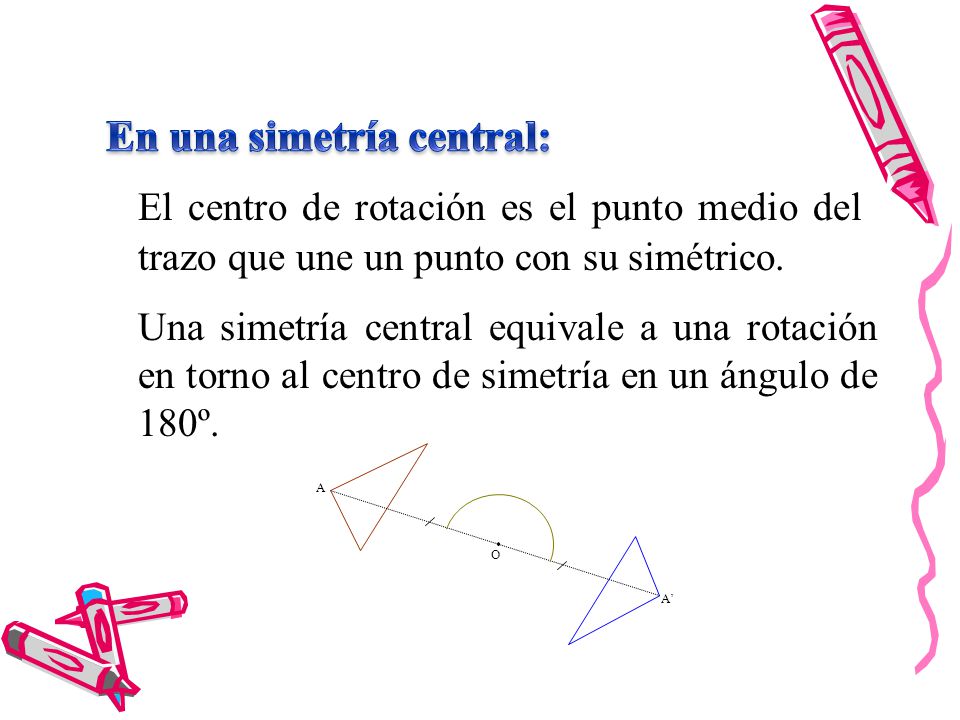

14 En una simetría central:
El centro de rotación es el punto medio del trazo que une un punto con su simétrico. Una simetría central equivale a una rotación en torno al centro de simetría en un ángulo de 180º. A O A’

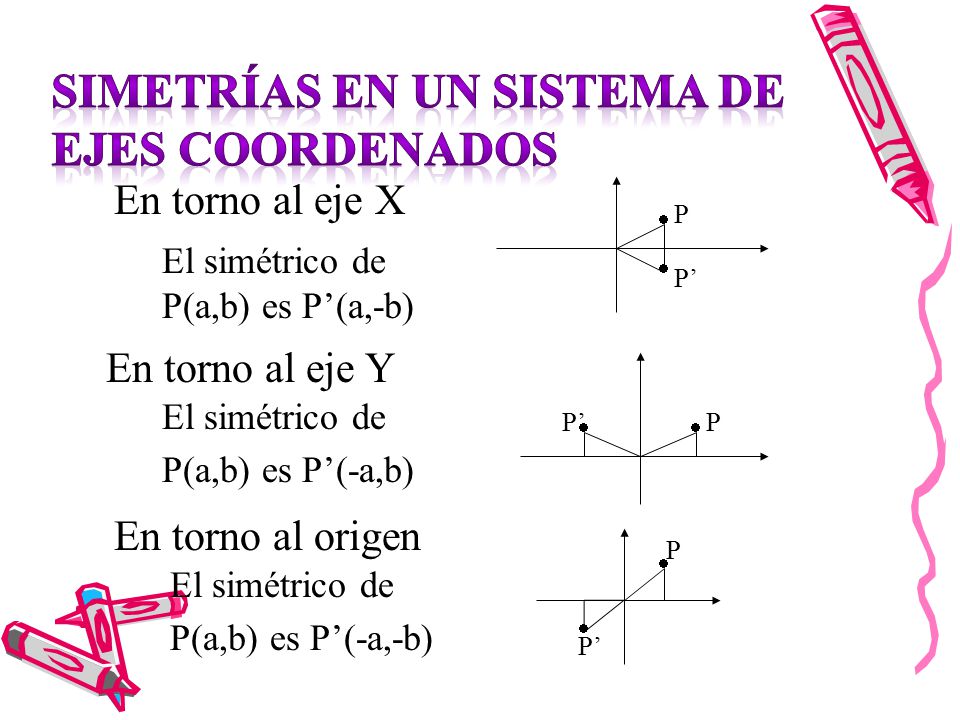

15 Simetrías en un sistema de ejes coordenados
En torno al eje X P El simétrico de P(a,b) es P’(a,-b) P’ En torno al eje Y El simétrico de P(a,b) es P’(-a,b) P’ P En torno al origen P El simétrico de P(a,b) es P’(-a,-b) P’

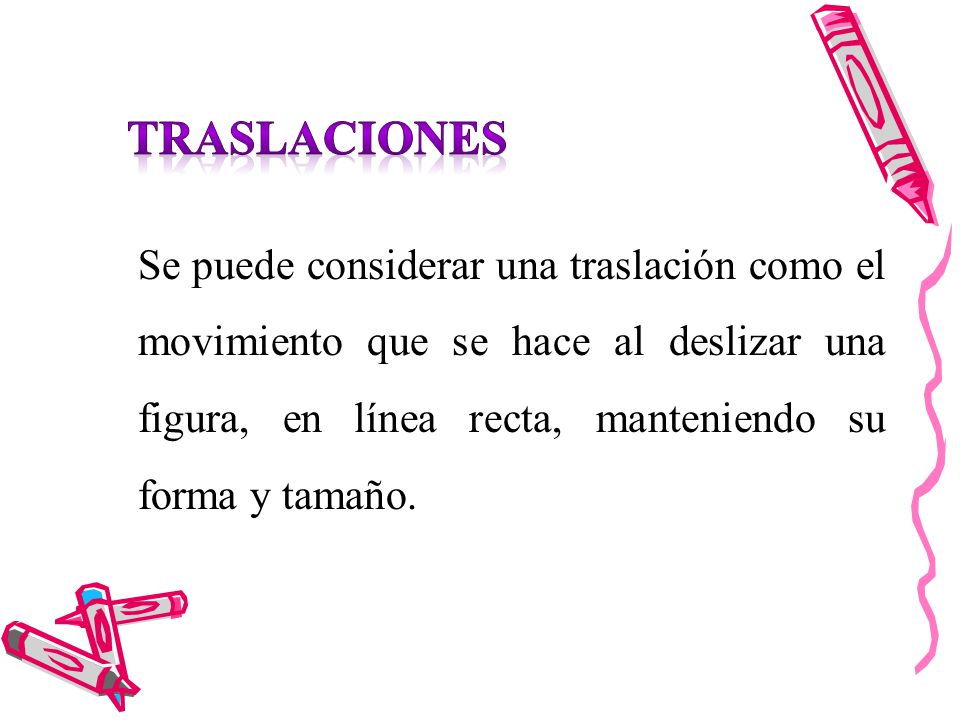

16 Traslaciones Se puede considerar una traslación como el movimiento que se hace al deslizar una figura, en línea recta, manteniendo su forma y tamaño.

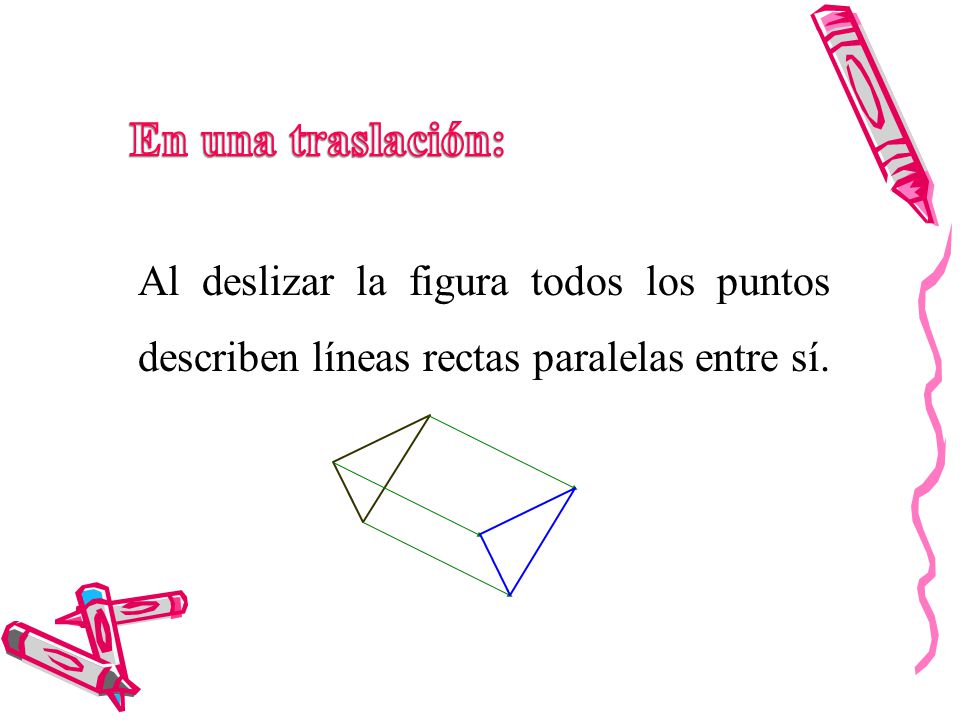

17 En una traslación: Al deslizar la figura todos los puntos describen líneas rectas paralelas entre sí.

18 En una traslación se distinguen tres elementos:
Dirección (horizontal, vertical u oblicua). Sentido (derecha, izquierda, arriba, abajo). Magnitud del desplazamiento (distancia entre la posición inicial y final de cualquier punto)

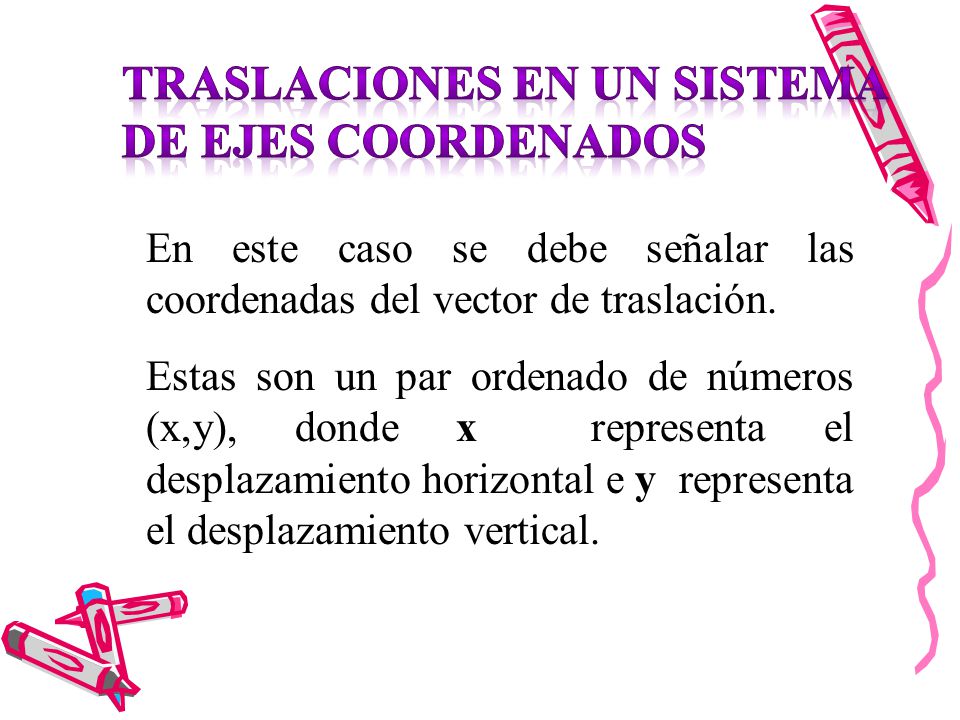

19 Traslaciones en un sistema de ejes coordenados
En este caso se debe señalar las coordenadas del vector de traslación. Estas son un par ordenado de números (x,y), donde x representa el desplazamiento horizontal e y representa el desplazamiento vertical.

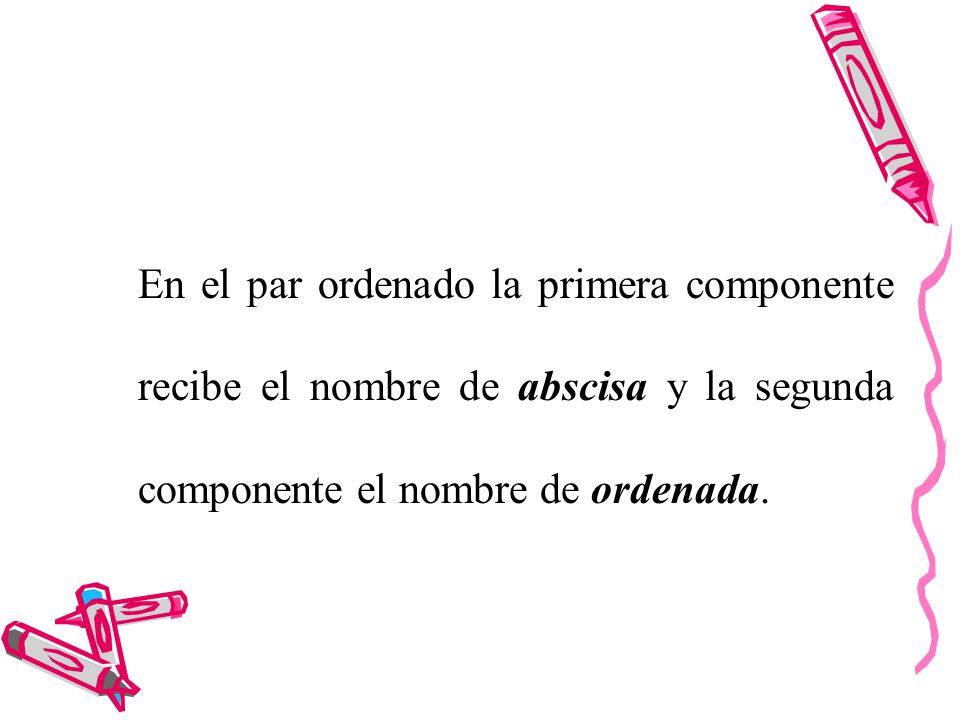

20 En el par ordenado la primera componente recibe el nombre de abscisa y la segunda componente el nombre de ordenada.

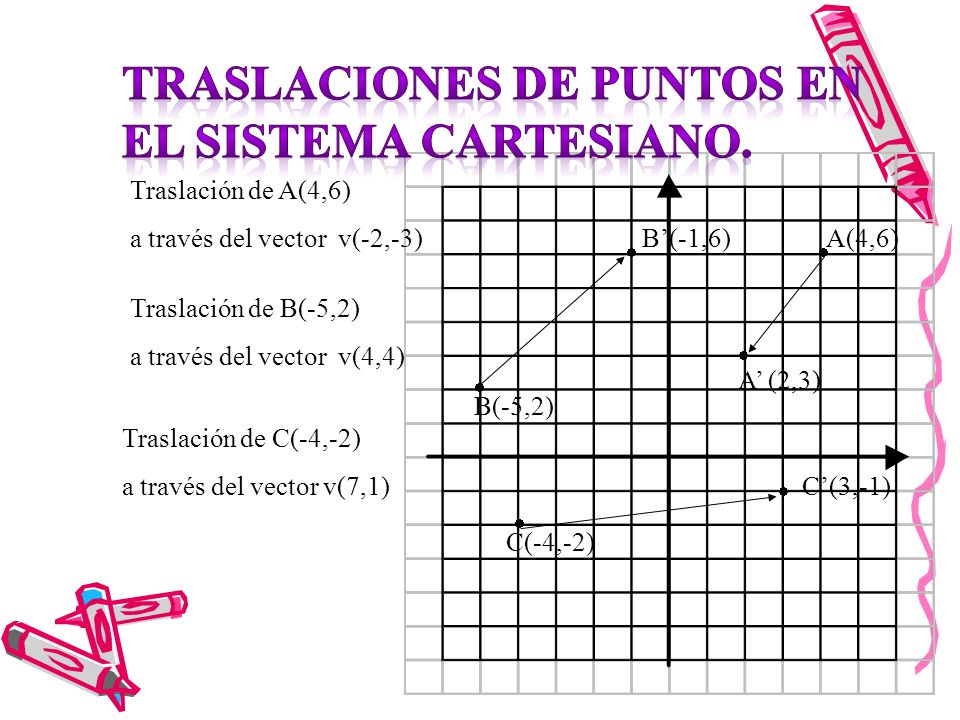

21 Traslaciones de puntos en el sistema cartesiano.
Traslación de A(4,6) a través del vector v(-2,-3) B’(-1,6) A(4,6) Traslación de B(-5,2) a través del vector v(4,4) A’ (2,3) B(-5,2) Traslación de C(-4,-2) a través del vector v(7,1) C’(3,-1) C(-4,-2)

22 En la abscisa: En la ordenada:
Signo positivo: desplazamiento hacia la derecha. Signo negativo: desplazamiento hacia la izquierda. En la ordenada: Signo positivo: desplazamiento hacia arriba. Signo negativo: desplazamiento hacia abajo.

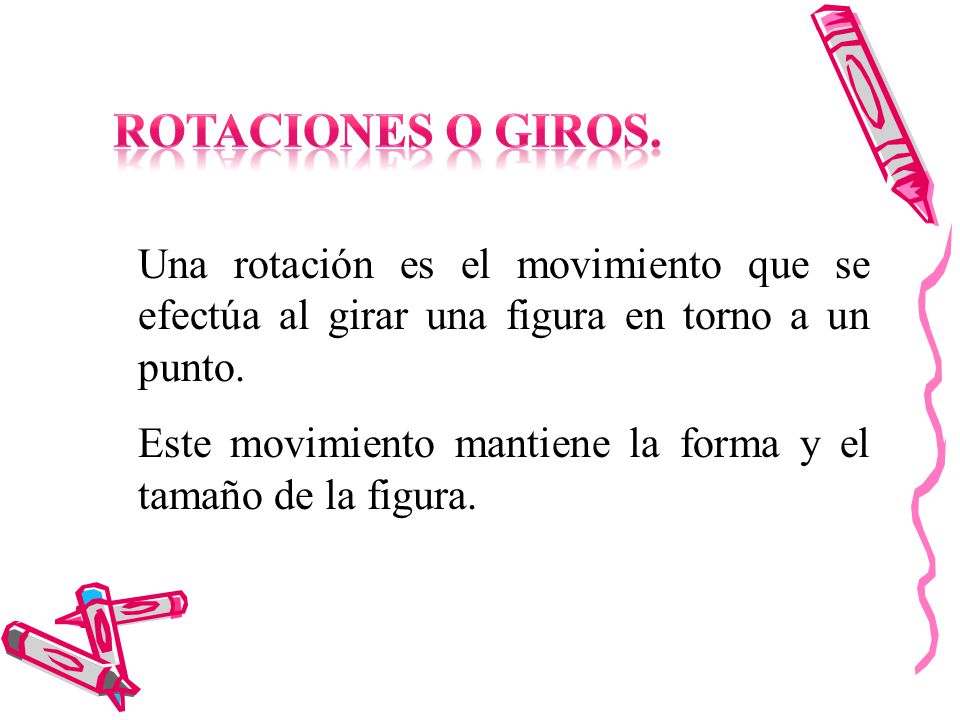

23 Rotaciones o giros. Una rotación es el movimiento que se efectúa al girar una figura en torno a un punto. Este movimiento mantiene la forma y el tamaño de la figura.

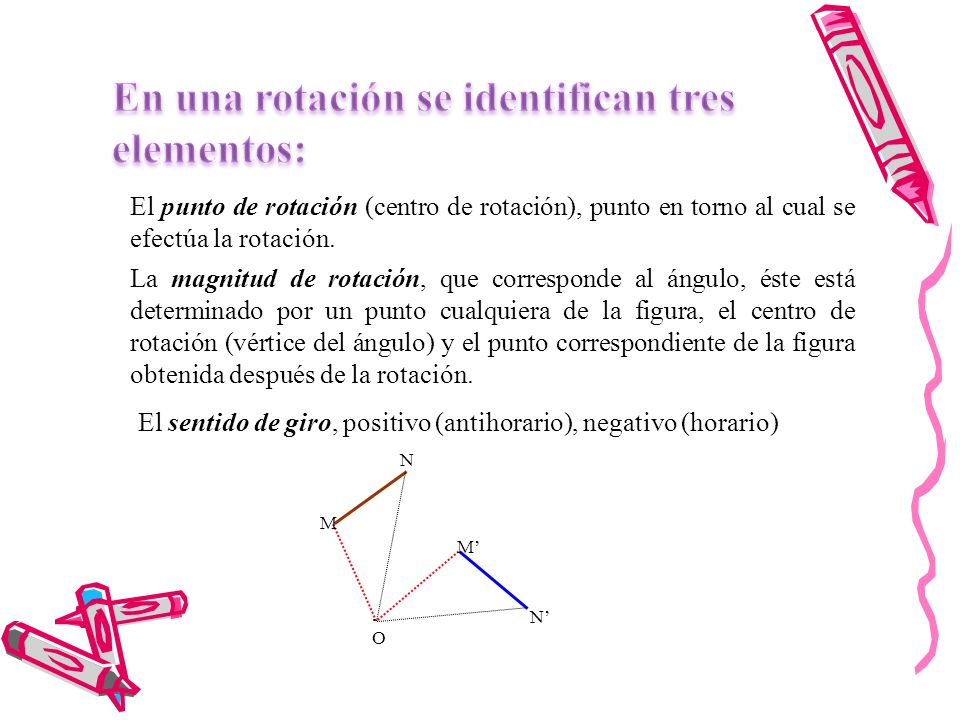

24 En una rotación se identifican tres elementos:
El punto de rotación (centro de rotación), punto en torno al cual se efectúa la rotación. La magnitud de rotación, que corresponde al ángulo, éste está determinado por un punto cualquiera de la figura, el centro de rotación (vértice del ángulo) y el punto correspondiente de la figura obtenida después de la rotación. El sentido de giro, positivo (antihorario), negativo (horario) N M M’ . N’ O

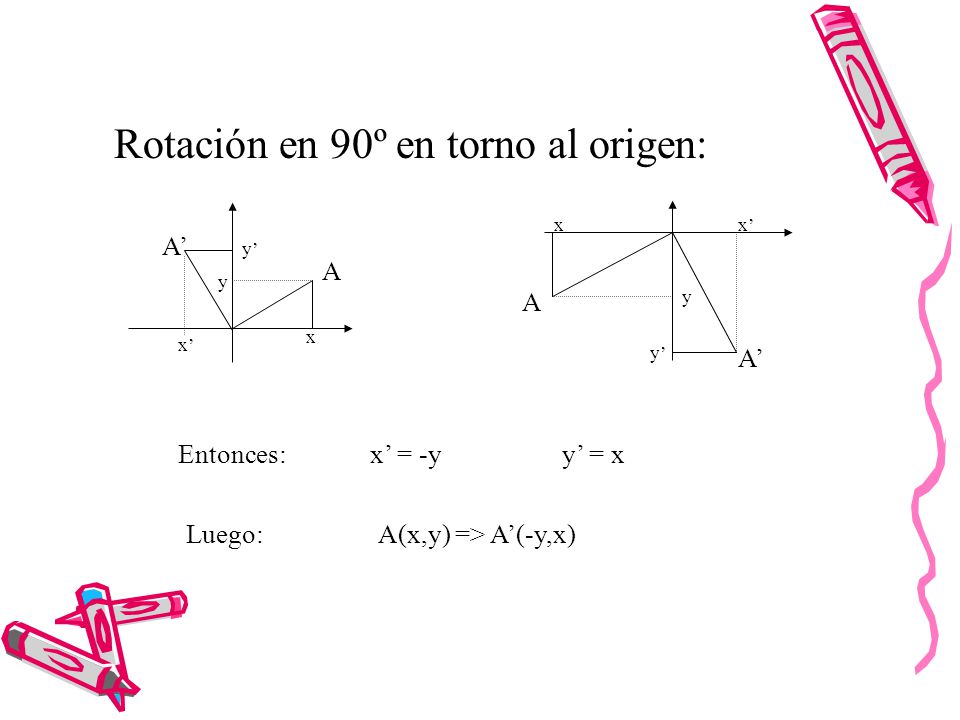

25 Rotación en 90º en torno al origen:
x x’ A’ y’ A y A y x x’ y’ A’ Entonces: x’ = -y y’ = x Luego: A(x,y) => A’(-y,x)

26 Rotación en 180º en torno al origen:
y y x’ x’ x x y’ y’ A’ A’ Entonces: x’ = -x y’ = -y Luego: A(x,y) => A’(-x,-y)

27 Importante Toda transformación isométrica, mantiene la forma y tamaño de una figura geométrica, por lo tanto el perímetro y el área no sufren variación.

28 TRASLACIÓN DE FIGURAS B B’ C C’ B’’ A A’ C’’ B’’’ A’’ C’’’ A’’’
11 UNIDADES A LA DERECHA B B’ C C’ B’’ A A’ C’’ B’’’ A’’ 5 UNIDADES ABAJO C’’’ 8 UNIDADES A LA DERECHA Y 8 ABAJO A’’’

29 ROTACIÓN DE FIGURAS C’ B’ B A’ 90º C A C’’ A’’

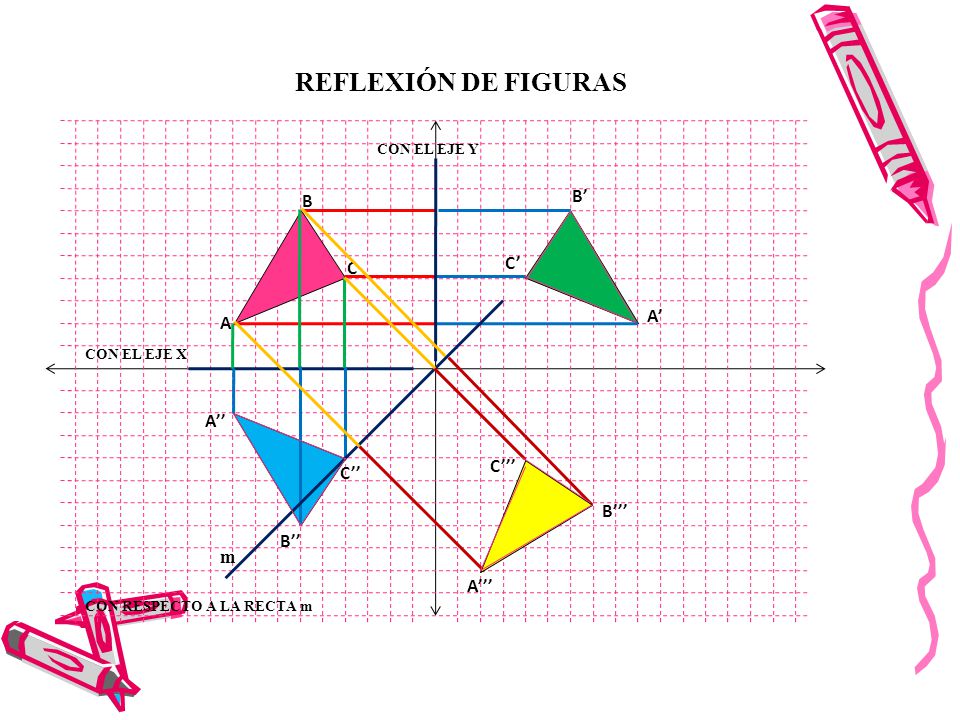

30 REFLEXIÓN DE FIGURAS B’ B C’ C A’ A A’’ C’’’ C’’ B’’’ B’’ m A’’’
CON EL EJE Y B B’ C C’ A’ A CON EL EJE X A’’ C’’’ C’’ B’’’ B’’ m A’’’ CON RESPECTO A LA RECTA m

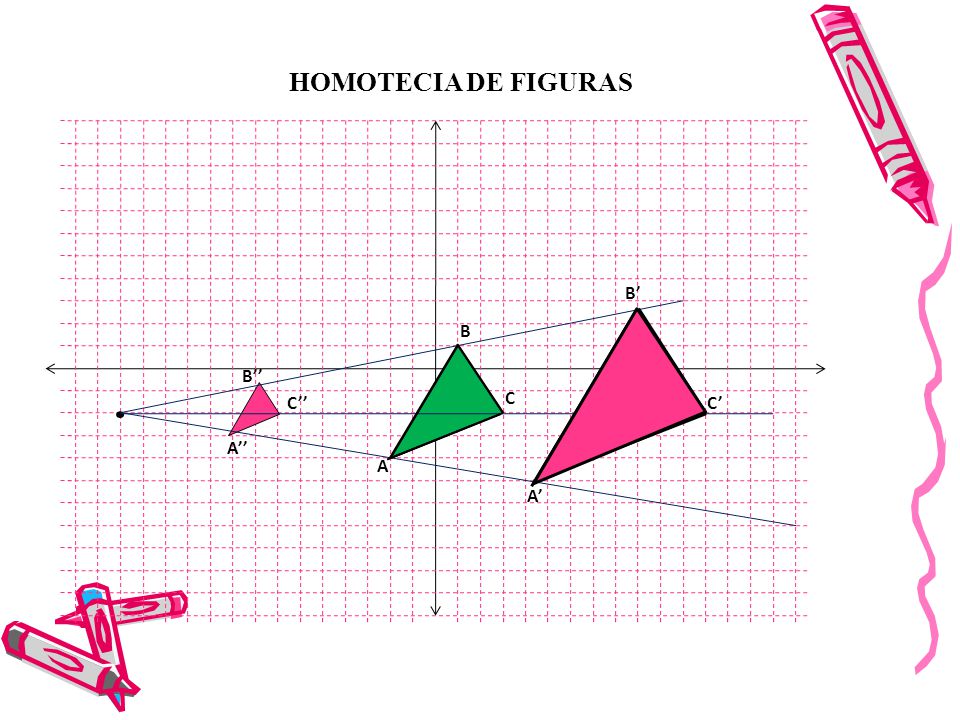

31 HOMOTECIA DE FIGURAS B’ B B’’ C’’ C C’ A’’ A A’

32

33 Teselaciones de Martin Cornelis ESCHER
Hablar de Martin Cornelis Escher  el cual fue un hombre dedicado al arte y que tenía el deseo de romper las limitaciones que impone el plano, para poder mostrar que un plano es capaz de ilusiones ópticas de gran profundidad. En la mezquita de Córdoba están sus obras para hacer aparecer en ellas dibujos matemáticos y por ello tuvo muchas críticas y comprendió que su audiencia no podía ser convencional, por lo que  dijo: “A pesar de que no tengo ningun conocimiento ni enseñanza - de matemáticas -, habitualmente me parece que tengo más cosas en común con los matemáticos que con mis compañeros artistas”.    Si observamos  detalladamente alguna de sus obras podemos descubrir su dominio de la geometría.  A Escher le maravillaba todo tipo de teselados, regulares o irregulares, y especialmente lo que él llamó “metamorfosis”, donde las figuras cambian e interactúan entre sí, y hasta a veces salen del plano.

34 Teselaciones de Escher
Realmente el trabajo, y las imágenes son extraordinarios! Que operan en el venerable principio de la stereopticon, estas cartas tienen un objetivo para cada ojo, una imagen casi idéntica para cada lente, y un agujero en el medio para dar cabida a la nariz. Usted ajustar el enfoque de apretar el plegado de las tarjetas.

35 Teselaciones de Escher

36

37 TESELACIONES DE ESCHER

38

39 Teselaciones de Escher y Aplicaciones
Transformador de Escher "se deriva de MC Escher del diseño de un pilar de hormigón pintada en el edificio de la Oficina de Gestión de los Recursos Hídricos en Haarlem, Países Bajos (1962). El diseño incorpora tres relacionados con el agua motivos (Simetría Nos 111, 112, 113) que flujo entre sí para crear una vertical de la metamorfosis "de vuelo de aves y peces" en "barco de vuelo y los peces" y, por último, en "barco y los peces".

40 Otros ejemplos de Teselaciones de Escher
