Imágenes y Esquemas de Órganos y Tejidos Vegetales

Presentación del tema: "Imágenes y Esquemas de Órganos y Tejidos Vegetales"— Transcripción de la presentación:

1 Imágenes y Esquemas de Órganos y Tejidos Vegetales
Programa de Ayuda al Alumno Serie IVb

2 Instrucciones En la siguiente diapositiva se observa un índice de todas las imágenes disponibles en este programa de ayuda. En las diapositivas siguientes se muestran imágenes de cortes histológicos vistos al microscopio óptico así como esquemas de los mismos. El objeto de estas imágenes y esquemas es facilitar la tarea de aprender a distinguir los diferentes tejidos vegetales que podemos encontrar en los órganos de una planta. En cada diapositiva se mostrará primero un pequeño rótulo en la parte inferior de la misma que nos indicará el tipo de órgano y planta que aparecerá en la imagen o esquema. A continuación se mostrará la imagen. Unos segundos más tarde aparecerá otro rótulo con una serie de opciones. Estas nos indican cuales son las partes que deberemos reconocer en la figura mostrada. Este rótulo permanecerá visible hasta que pulsemos el botón izquierdo del ratón. A partir de ese momento irán apareciendo señaladas y numeradas las distintas partes que deben ser reconocidas sobre la imagen. En cada una de las partes, se dispone de 10 segundos antes de que el programe presente la respuesta correcta. Se puede visualizar la respuesta rápidamente si pulsamos el botón izquierdo del ratón. La aparición de los símbolos en la parte inferior de la imagen nos indica que la presentación de partes ha finalizado.

3 Serie IVb: Índice de Figuras y Esquemas
Diapositiva 1: Sección transversal (ST) de una hoja de Poa annua, una monocotiledónea. 10 opciones. Diapositiva 2: ST de un fragmento del limbo de una hoja de maíz (Zea mays), una monocotiledónea. x opciones.

4 - Espacio intercelular - Xilema - Epidermis del haz o adaxial - Floema
Opciones (10): - Epidermis del envés o abaxial - Células buliformes - Mesófilo - Cordones de esclerénquima - Espacio intercelular - Xilema - Epidermis del haz o adaxial - Floema - Haz vascular - Nervio medio 1: Epidermis del haz o adaxial 2: Mesófilo 3: Haz vascular 4: Espacio intercelular 5: Epidermis del envés o abaxial 6: Xilema 7: Cordones de esclerénquima 8: Floema 9: Células buliformes 10: Nervio medio Sección transversal de una hoja de Poa annua, una monocotiledónea.

5 - Parénquima mesofílico - Xilema (tráqueas) - Estoma - Colénquima
Opciones (11): - Epidermis del envés o abaxial - Parénquima mesofílico - Xilema (tráqueas) - Estoma - Colénquima - Espacio intercelular - Floema - Vaina del haz - Cutícula - Epidermis del haz o adaxial - Haz secundario 1: Vaina del haz 2: Colénquima 3: Xilema (tráqueas) 4: Floema 5: Cutícula 6: Mesófilo (parénquima) 7: Espacio intercelular 8: Epidermis del envés o abaxial 9: Estoma 10: Haz vascular secundario 11: Epidermis del haz o adaxial Sección transversal de un fragmento del limbo de una hoja de maíz (Zea mays), una monocotiledónea. x100.

6 Opciones (11): - Estoma - Mesófilo lobulado - Xilema (tráqueas)
- Canal resinífero Esclerénquima - Hipodermis - Floema Tejido central de transfusión - Células oclusivas Epidermis - Endodermis 1: Epidermis 2: Hipodermis 3: Células oclusivas 4: Mesófilo (células lobuladas) 5: Endodermis 6: Esclerénquima 7: Tejido central de transfusión 8: Floema 9: Estoma 10: Xilema 11: Canal resinífero Detalle de una sección transversal de un fragmento del limbo de una hoja de pino (Pinus nigra), una gimnosperma.

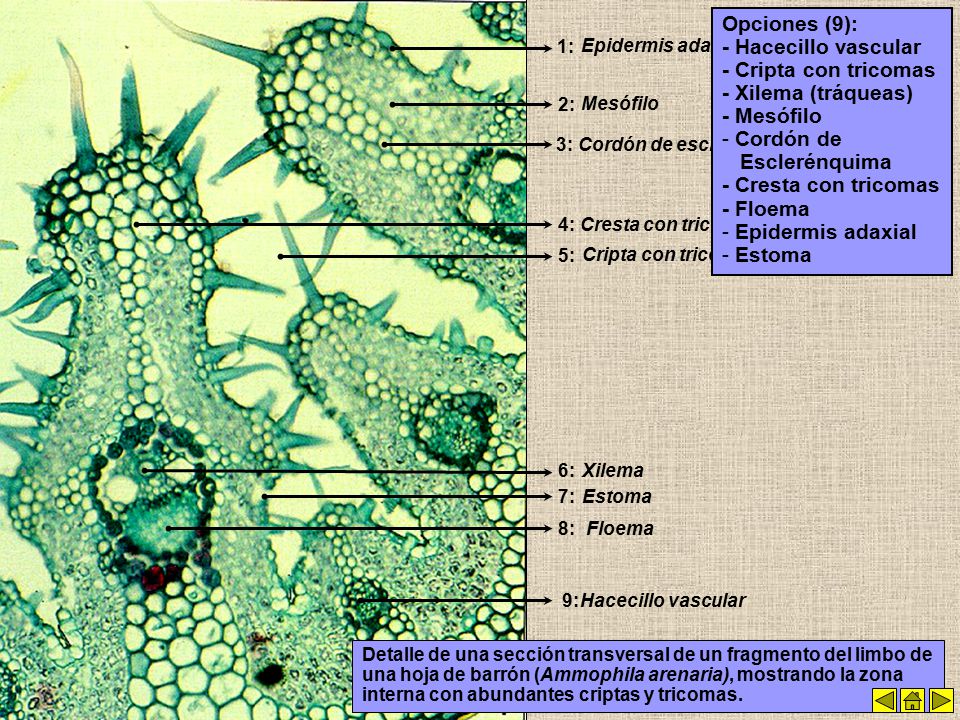

7 Opciones (9): - Hacecillo vascular - Cripta con tricomas
- Xilema (tráqueas) - Mesófilo Cordón de Esclerénquima - Cresta con tricomas - Floema Epidermis adaxial Estoma 1: Epidermis adaxial 2: Mesófilo 3: Cordón de esclerénquima 4: Cresta con tricomas 5: Cripta con tricomas 6: Xilema 7: Estoma 8: Floema 9: Hacecillo vascular Detalle de una sección transversal de un fragmento del limbo de una hoja de barrón (Ammophila arenaria), mostrando la zona interna con abundantes criptas y tricomas.

8 Opciones (8): - Hacecillo vascular - Epidermis abaxial
- Xilema (tráqueas) - Vaina mesofílica Floema - Epidermis adaxial - Vaina del haz Estoma 1: Epidermis adaxial 2: Estoma 3: Vaina mesofílica 4: Xilema 5: Floema 6: Vaina del haz 7: Epidermis abaxial 8: Hacecillo vascular Detalle de una sección transversal de una hoja de caña de azúcar (Sacharum officinarum), una gramínea C4 típica.
